Как сменить демпферные опоры силового агрегата lada 2110 самостоятельно?

Замена карданчика кулисы на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Карданчик кулисы — это его так принято называть в народе, на самом же дело он называется «Шарнир тяги привода управления коробки передач» вот как то так, благодаря нему осуществляется и переключение передач, вернее не благодаря нему а благодаря вашим рукам, то есть в тот момент когда вы берётесь за ручку КПП и переключаете её, посредством тяги которая идёт от самой кулисы на коробку и включается следующая передача, а карданчик является посредником в этом деле и помощником в переключении передач, вить если карданчик будет сильно деформирован то переключить передачу вы просто не сможете, или же переключите но с большим усилием и не факт то что включится именно та передача а не какая ни будь другая.

Примечание! Для того чтобы поменять данный шарнир (В дальнейшем будет так его называть), вам нужно будет запастись инструментами в которые будут входить: Гаечные ключи и накидные ключи (Что для вас удобней), а так же понадобится отвёртка и резиновый молоток (Если у вас есть такой, если нет тогда берите обычный)!

Где находится карданчик кулисы? Его вы сможете увидеть только если подберётесь под днище автомобиля и отведёте пыльник (Указан красной стрелкой) который его защищает в сторонку, для примера смотрите фотографию чуть ниже, на которой синей стрелкой указано местонахождение этого самого шарнира:

Когда нужно менять карданчик кулисы? Его меняют по мере износа, а именно при его износе передачи могут включаться не правильно к примеру вы включаете первую скорость а у вас включается задняя вместо неё, а так же данный шарнир многие автовладельцы заменяются этим же шарниром но только от калины, да действительно шарнир от калины не имеет не какого люфта, в связи с этим передачи включаются чётко и сам ход рычага КПП становится меньше чем если взять к примеру стандартный шарнир от ВАЗ 2110, но есть одно но!

Всё дело в том что Калиновский шарнир не имеет люфта а значит и усилие на коробку он будет больше возлагать, кроме того из-за того что нету люфта у шарнира от калины то вся вибрация которая идёт от коробки будет доходить до ручки КПП в отличие от родного шарнира от которого вибрации будет идти на ручку гораздо меньше.

Примечание! Кой что ещё скажем про шарнир от калины, если у вас коробка уже давно не ремонтировалась и время от времени при езде выбивает передачи (Выбивать передачи может из-за сильно изношенных зубьев шестерён и из-за изношенных вилок которые отвечают за включение передачи), то не рекомендуется ставить Калиновский шарнир на вашу машину, потому что как уже было сказано ранее он больше передаёт нагрузку на коробку и в связи с этим она у вас очень быстро выйдет из строя, поэтому будьте аккуратны!

Дополнительная опора

Для того, чтобы уменьшить перемещение двигателя в продольном направлении, может быть установлена дополнительная опора (штанга подвески). В основном их приобретают в интернет магазинах. Устанавливается дополнительная опора на все виды ВАЗ 2110, но есть свои особенности.

Для 8-клапанного нужен еще специальный кронштейн, которым переносят модуль зажигания. Кто установил такую штангу, утверждают, что когда автомобиль трогается, движок не болтается, подушки не так изнашиваются, а также не срывается с радиатора нижний патрубок (чем «страдают» десятки).

Относительно уменьшения/увеличения вибраций мнения расходятся.

• Прочее
• Двигатель
• Рулевое управление
• Электрооборудование
• Трансмиссия
• Тормозная система
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Признаки и причины неисправности подушек двигателя ВАЗ 2110

1. Сильный гул в салоне во время работы двигателя, зачастую, свидетельствует о жестком контакте силового агрегата с элементами кузова. Такое явление обычно указывают на разрушение одной из опор, на которых должны покоиться связанные воедино мотор и коробка передач. Если их резина трескается или вовсе отрывается от металлической основы, то силовой агрегат получает дополнительную нежелательную степень свободы, создавая при этом шум.
2. Глухой удар также может раздаваться при резком трогании с места, из-за перекоса двигателя на разорванных подушках.
3. В свою очередь надорванную опору «выдаёт» глухой стук. при каждом нажатии на акселератор и при каждом сбросе газа с переходом в режим торможения двигателем.

Иногда проблема посторонних звуков кроется в прижатой деформированной защите картера. В зазор между соседними защитным листом и поддоном, после выезда на природу, может набиться грязь, что тоже ведет к появлению постороннего гула.

Критичным считается также появление так называемых усталостных трещин опоры двигателя, которые образуются со временем. Обычно их выявляют путем внимательного осмотра подушек.

Инструкция полезна? Да 2 Нет

Комфорт в салоне автомобиля зависит от многих факторов, одним из которых является шумоизоляция. Вибрация кузова ее важная составляющая, которая зависит от подвески, качества дорожного покрытия, а также от работы двигателя. Уменьшить вибрации на кузов призваны опоры двигателя. Разбираемся, как выполняется замена опор двигателя своими руками .

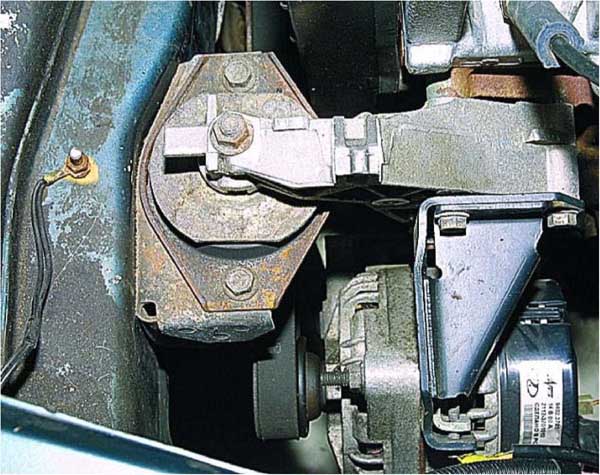

Замена правой опоры двигателя ВАЗ 2110, 2111, 2112

Снятие подушки двигателя показана на примере двигателя ВАЗ-2112. Для двигателей ВАЗ-2110,-2111 процесс аналогичен.Снимаем ремень генератора, ослабляем болт крепления генератора к двигателю (ключ на 13). Ослабляем болт, который фиксирует болт натяжителя и ослабляем натяжитель ремня генератора.Устанавливаем домкрат под картер двигателя, поддомкрачиваем.

1. Отворачиваем гайку крепления подушки (Ключ на 15).
2. Отворачиваем два болта крепления подушки к кронштейну (ключ на 13).
3. Отворачиваем три болта крепления кронштейна к правому лонжерону (головка на 17).
4. Снимаем кронштейн (фото сделано при снятом двигателе).

Отвернув гайку, как показано на фото 1, снимаем и заменяем подушку.

Замена левой опоры двигателя ВАЗ 2110, 2111, 2112

Устанавливаем домкрат под КПП и тем самым приподнимаем двигатель:

1. Отворачиваем гайку левой опоры силового агрегата (ключом на 15). Придерживая КПП, опускаем ее на упор.
2. Снимаем верхний ограничитель подушки.
3. Отворачиваем два болта крепления подушки к кузову (ключом на 13).
4. Снимаем подушку.

Снимаем нижний ограничитель подушки и вынимаем шпильку с лысками, исключающими ее проворачивание в кронштейне коробки передач.

Замена задней опоры двигателя ВАЗ 2110, 2111

Устанавливаем домкрат под КПП:

1. Отворачиваем две гайки крепления задней опоры к кузову (головкой на 17).
2. Отворачиваем два болта крепления опоры к коробке передач (двумя ключами на 19) и снимаем опору.
3. Для разъединения кронштейна задней опоры и подушки отворачиваем болт (ключом на 19), зажав кронштейн в тиски.
4. Вынимаем болт. Собираем кронштейн и подушку в обратном порядке, соблюдая перпендикулярность их привалочных поверхностей и правильное расположение ограничителей.

Кстати, отсутствие этой опоры КПП на 16кл двигателе существенно увеличивает дребезг рычага КПП.

Замена передней нижней опоры двигателя ВАЗ 2112

1. Снимаем брызговик двигателя. Отворачиваем болт крепления штанги передней опоры к поперечине передней подвески (ключом на 15).
2. Отворачиваем гайку болта крепления штанги к кронштейну передней опоры (двумя ключами на 15), вынимаем болт.
3. Снимаем опору. Установка передней опоры не вызывает затруднений, если остальные опоры моторного агрегата закреплены на своих местах. Необходимо лишь слегка покачивать двигатель, чтобы совместить отверстия.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Замена передней верхней опоры двигателя ВАЗ 2112

1. Отворачиваем болт крепления штанги задней опоры к кузову (Ключом на 17), придерживая закладную гайку, чтобы она не выпала из короба.
2. Вынимаем гайку и болт.
3. Отворачиваем гайку болта крепления штанги задней опоры (двумя ключами на 15), вынимаем болт
4. Снимаем штангу.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Снять опоры двигателя самостоятельно сможет каждый, кто хотя бы раз сталкивался с небольшим ремонтом автомобилей. Главное соблюдать последовательность действий и в некоторых случаях поддомкратить КПП.

Кстати, кроме штатных подушек двигателя можно установить и дополнительную опору .

8-ми клапанный двигатель

Если нужна замена на 8-клапаннике, то действуем так:

1. Правая подушка. Нужно открутить: • Верхнюю гайку; • Болты крепления к кронштейну; • Болты под колесной аркой, крепящие кронштейн к лонжерону. Кронштейн снимаем и устанавливаем новую подушку, производя сборку в обратной последовательности.
2. Левая. После откручивания верхней гайки на подготовленную опору опускаем мотор, вытаскиваем из опоры верхнюю шайбу. Выкручиваем крепящие болты, снимаем шайбу, после чего можно производить замену;
3. Задняя (только для 8-клапанника). Открутить гайки, которые крепят к кузову подушку, затем – болты ее крепления к КПП. Новая деталь может идти с кронштейном. Но если его нет – установите его со снятой и соберите все части на место.

Как заменить на ВАЗ 2110 подушки двигателя?

Каждая отдельно взятая подушка крепления двигателя ВАЗ 2110 и все они вместе, призваны обеспечивать надежное крепление с одновременной виброизоляцией двигателя и коробки передач на автомашине.

Поэтому, если вы во время езды по кочкам, при переключении передач или при других действиях начинаете ощущать вибрации и характерное постукивание и поскрипывание в области двигателя, словно железки ударяются друг о друга, действительно, следует заподозрить именно крепления мотора.

Подушка опоры двигателя

На Ваз 2110 подушка – это резинометаллическая деталь типа сайлентблока. С одной стороны эта деталь прикреплена к кузову, с другой – к блоку цилиндров двигателя. Ими удерживается не только мотор, но и коробка передач.

Лада 2112 ᵀᴴᴱ ᴼᴿᴵᴳᴵᴺᴬᴸ › Бортжурнал › Дополнительная опора двигателя ваз 2112 16кл

Надо посетить автомагазин, купить необходимые запчасти: 2 подушки в сборе, (выбирать производства Волжского резинотехнического завода или Балаково); 2 болта М12х75; 4 шайбы диам. 12 мм; 2 гайки — 12 мм с нейлоновой вставкой; 2 болта М10х25; 6 шайб широких — 10 мм; 2 граверные шайбы — 10 мм; 1 втулку кожуха ГРМ ВАЗ-2108.Многие владельцы десяток двенашек с 16кл. двигателем сталкиваются со стуком в районе КПП, который появляется во время разгона автомобиля или при езде по неровной дороге. Поговорим о причинах стука и методах борьбы с ним. Странный дребезг доносится снизу автомобиля и похож на стук в коробке передач. Наблюдается стук в КПП при вибрации (разгоне, езде по кочкам). На 2 и 4 передаче стук сильнее, на 1, 3 и 5 меньше.

Болтается рычаг: ремонт своими руками

Чтобы определить, почему ручка болтается, ее нужно демонтировать. Выполняется работ по следующей схеме:

1. Рычаг держит кожух, поэтому его необходимо демонтировать, при этом рычаг должен оставаться на месте. Выполняется эта операция при помощи ключа на «13»;

Тянем кожух, он ни чем не закреплен

Далее необходимо открутить крепления рычага – две гайки. Иногда рычаг болтается из-за слабой натяжки болта, поэтому стоит обратить на это внимание при демонтаже;
Следующий шаг – это извлечение болта, шайбы и втулки. Эти детали нужно смазать литолом;
Эти элементы необходимо осмотреть на наличие деформаций, сколов или трещин. Чаще всего ломается шайба. Ее можно изготовить своими руками, главное, чтобы она подходила по параметрам втулке. Вырезать шайбы лучше всего из плотной резины;

Схема снятия рычага

Проверив узел, рычаг можно собирать. Если после сборки он все равно болтается, то повреждены подушки.

Проверка работоспособности

Перед тем, как поменять подушки, следует проверить работоспособность старых. Может случиться, что причина вибрации и стуков не в них.

1. Выставляем ВАЗ 2110 на подпорки;
2. Устанавливаем под поддон картера домкрат с подложкой из доски или бруса и поддомкрачиваем двигатель до тех пор, пока подушки не освободятся от его тяжести;
3. Проверяем все подушки, а именно: • Нет ли на них трещин; • Насколько их легко отделить от подложки (она из металла); • Сохранили ли они твердость; • Если явных недостатков не обнаружилось, и замена пока не нужна, проверьте еще люфт между рамой и пластинами; • Смажьте подушки защитным составом, опустите мотор, подтяните крепления и гайки.

Ремонт своими руками и подготовительные работы

Стук начинается, когда переключается скорость с 1 на 2 или с 3 на 4. Так же стук раздается, когда происходит движение по проселочным дорогам на одной скорости. Сразу возникает одна мысль, гудит КПП. Что делать? Обращаться в автосервис или поискать причину самому. Надо автолюбителю, не специалисту, знать простую истину. На станциях техобслуживания за мелкий ремонт берутся с неохотой или вообще отказывают из-за загруженности. Могут, конечно, предложить выполнить . Так как такой ремонт принесет финансовую прибыль. А результат тот же. Стук под днищем останется. Поэтому не надо отчаиваться. Надо посетить автомагазин, купить необходимые запчасти:

• 2 подушки в сборе, (выбирать производства Волжского резинотехнического завода или Балаково);
• 2 болта М12х75; 4 шайбы диам. 12 мм;
• 2 гайки — 12 мм с нейлоновой вставкой;
• 2 болта М10х25; 6 шайб широких — 10 мм;
• 2 граверные шайбы — 10 мм;
• 1 втулку кожуха ГРМ ВАЗ-2108.

• Загнать машину в гараж на смотровую яму:
• Подключить лампу с закрытым фонарем;
• Визуально осмотреть места крепления подушек коробки. Стук может производить кулиса(см.), ударяясь о поперечную тягу. Все из-за того, что произошло провисание КПП. Промежуток от кулисы до тяги должно быть более 5 мм.

Когда будет достаточно времени надо провести замену подушек крепления КПП. С этим желательно не затягивать.

При провисании коробки необходимо найти причину, устранить ее. Первое, попробовать затяжку гайки левой подушки на КПП. Из-за самопроизвольного откручивания ее, происходит провисание двигателя вместе с коробкой. Если не помогает эта операция, тогда надо поменять ее.

Замена резиновых опор

• Домкратом поднять машину, установить на надежные подставки.
• Поперек ямы положить балку или отрезок швеллера под коробкой.
• Установить домкрат на нее, на верхнюю часть домкрата положить деревянную доску 50х100 мм – сечением, длиною около 20 см .
• Домкратом поднять коробку, чтобы снять вес с подушки (домкрат устанавливать ближе к опоре подушки).

• Осмотреть опоры для выяснения состояния. Если резина затвердела, растрескалась, отделилась от металла, значит надо их заменить. До начала проведения работ надо приготовить инструмент, вспомогательные принадлежности:
• герметик;
• две тары под болты и шайбы;
• монтировку или большую отвертку;
• домкрат;
• ключи рожковые, головки.

Снятие левой опоры:

• открутить три гайки крепления подушки к коробке,
• открутить сквозной болт крепления к раме кузова;
• снять левую подушку.

• открутить два сквозных болта на коробке;
• тоже два глухих болта крепления к кузову, снять вместе с хомутом.

• Старые резиновые опоры отсоединить от узла передач (для облегчения работ можно использовать большую отвертку).
• Установку их производить в обратном порядке.

Во время работ следует соблюдать следующее:

• При установке новых подушек коробка должна подняться по высоте около 5 мм.
• Так же установить дополнительную , это подаст двигатель вперед, что уменьшит нагрузку на КПП или произвести установку дополнительной подушки на коробку.
• Внимательно осмотреть низ кузова в районе креплений коробки. Там заводом-изготовителем оставлены отверстия для крепления этой опоры.

Такое дополнительное решение крепит ее жестче, что исключит стук кулис о тягу

Самым важной деталью являются опоры. При поврежденных или изношенных резиновых опорах, вибрация, происходящая при наборе скорости, повреждает трансмиссию машины

Для проведения самостоятельной замены опор КПП необходимо прочитать соответствующую литературу.

Просмотреть также нужно видео — ролики по проведению ремонта. Кроме того будет полезно внимательно изучить фото, чтобы проводить работы по порядку, и не торопясь, изучить пошаговые инструкции. Как правило, цена опор коробки в автомагазинах в пределах – 450 руб, а стоимость дополнительной подвески – 1000 руб. Поэтому надо проявлять внимательное отношение к автомобилю. Он будет верою и правдою служить заботливому хозяину.

Выявление неисправностей подушек

Металлическая основа подушки обеспечивает хорошую механическую поддержку КПП. Благодаря ей, данный агрегат надежно зафиксирован в штатном месте. Опора КПП 2110 имеет хорошую устойчивость к приходящимся нагрузкам, а также перепадам температур. Срок службы данной комплектующей детали находится в зависимости от условий эксплуатации транспортного средства. Способствует сокращению их ресурса попадание летящего от проезжей части грязи, песка и т.п.

Обратить внимание на состояние подушек нужно, если отмечаются следующие проявления:

• вибрации в начале поездки;
• посторонние стуки при совершении торможения;
• гул.

В дополнении к этому может выбивать скорость. Среди причин данных проявлений может быть деформация подушки в результате сильного температурного воздействия. Также, отрицательно сказывается на ресурсе подушки КПП попадание на нее масла или антифриза.

Таким образом, если вовремя не сменить вышедшие из строя расходники на ВАЗ 2110, то в скором времени автомобилист может столкнуться с поломками двигателя, коробки переключения передач. В результате, ухудшится управление транспортным средством, возникнет необходимость его серьезного ремонта.

Разновидности подушек КПП

Подушка крепления КПП ВАЗ 2110

Присутствующая коробка передач на автомобиле ВАЗ 2110 оснащена надежными запчастями, взаимодействие которых обеспечивает плавность хода транспортного средства. Следует отметить ее ремонтопригодность. Одним из элементов трансмиссии являются подушки КПП. Данные комплектующие детали могут быть следующих видов:

• резинометаллические;
• гидравлические.

В ценовом отношении дешевле резинометаллический вариант. Как правило, он чаще всего встречается на модели 2110. Резина может быть выполнена из полиуретана. Данный материал отличается повышенной износостойкостью, имеет хорошие амортизирующие свойства.

Гидравлические варианты хорошо справляются с приходящимися на них нагрузками, способны эффективно осуществлять гашение возникающих вибраций, когда происходит передвижение. Присутствующая опора по своей конструкции представляет собой корпус, имеющий две камеры со специальным наполнителем, между которыми имеется мембрана.

Разновидности подушек КПП

Подушка крепления КПП ВАЗ 2110

Присутствующая коробка передач на автомобиле ВАЗ 2110 оснащена надежными запчастями, взаимодействие которых обеспечивает плавность хода транспортного средства. Следует отметить ее ремонтопригодность. Одним из элементов трансмиссии являются подушки КПП. Данные комплектующие детали могут быть следующих видов:

• резинометаллические;
• гидравлические.

В ценовом отношении дешевле резинометаллический вариант. Как правило, он чаще всего встречается на модели 2110. Резина может быть выполнена из полиуретана. Данный материал отличается повышенной износостойкостью, имеет хорошие амортизирующие свойства.

Гидравлические варианты хорошо справляются с приходящимися на них нагрузками, способны эффективно осуществлять гашение возникающих вибраций, когда происходит передвижение. Присутствующая опора по своей конструкции представляет собой корпус, имеющий две камеры со специальным наполнителем, между которыми имеется мембрана.

Снятие, установка КПП ВАЗ 2110, 2111, 2112

Снятие и установка коробки передач, замена сцепления ВАЗ .

0:107

Рекомендация Снимайте коробку передач с помощником.

0:210

ПОРЯДОК ВЫПОЛНЕНИЯ

0:249

Снимите аккумуляторную батарею, слейте масло из коробки передач и снимите стартер

0:404 1:909

Отсоедините колодку с проводами от датчика скорости, сжав пружинные зажимы.

1:1052 2:1557

Отверните болт 1 крепления кронштейна модуля зажигания к коробке передач и два болта верхнего крепления коробки передач к двигателю. Болт 2 (передний по ходу автомобиля) – короткий, болт 3 – длинный.

2:1923 3:2428

Снизу автомобиля отсоедините колодку с проводами от выключателя света заднего хода.

3:158 4:663

Отверните два болта крепления кронштейна реактивной тяги к коробке передач.

4:807 5:1312

Ослабьте затяжку болта хомута крепления тяги переключения передач и отсоедините тягу от шарнира штока выбора передач, сдвинув ее назад.

5:1566 6:2071

Снимите приводы колес . Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Достаточно отсоединить его от коробки передач и, отведя в сторону, подвесить к кузову.

6:514 7:1019

Для удобства снятия коробки отверните два болта крепления и отсоедините левую шаровую опору от поворотного кулака

7:1234 8:1739

Отверните гайку нижнего правого крепления коробки передач 1 к двигателю (со стороны двигателя)

Обратите внимание, что на моделях с системой впрыска топлива под этой гайкой установлен поддерживающий кронштейн 2 впускной трубы, который нужно снять со шпильки

8:2216 9:504

При необходимости ослабьте затяжку верхней гайки крепления этого кронштейна.

9:651 10:1156

Отверните три болта крепления и снимите нижнюю крышку 1 картера 2 сцепления.

10:1298 11:1803

Отверните болт левого нижнего крепления коробки передач к двигателю. Вывесите двигатель с помощью тали или доски.

11:2016 12:504

Снизу автомобиля отверните гайку крепления левой опоры силового агрегата.

12:645 13:1150

Отверните две гайки крепления задней опоры силового агрегата к кузову.

13:1284 14:1789

Отверните два болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.

14:2061 15:504

Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.

15:785 16:1290

Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля. Установите коробку передач в порядке, обратном снятию. После установки залейте масло, отрегулируйте привод выключения сцепления и рычаг переключения передач .

16:2127

https://www.drive2.ru/l/288230376153000970/

16:46 следующая статья:

Коробка передач – устройство и расположение

В автомобиле ВАЗ 2110 установлена пятиступенчатая механическая трансмиссия с двумя валами. Можно выделить две основные задачи КПП:

• Смена скорости – за счет изменения крутящего момента происходит переключения скоростных режимов.
• Направление движения – переход на заднюю передачу заставляет коленчатый вал крутиться в обратную сторону, как результат, автомобиль едет назад.

Коробка в автомобиле ВАЗ 2110 состоит из двух валов – ведущего и ведомого, которые также называются первичным и вторичным. В каждом волу есть блок шестерен, за счет которых происходит регулировка крутящего момента. Также в картере КПП присутствует главная передача (при помощи сцепления она соединяется с коленчатым валом) и дифференциал. Органом смены скоростей является рычаг, который выходит в салон автомобиля. Чтобы добраться до коробки, необходимо удалить крепления и в капоте, и под машиной. Вместе с двигателем трансмиссия образует силовую установку.

Ремонт ВАЗ 2110 (Лада) : Ремонт рычага переключения передач

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2110 (Лада) 1996+ г.в.
3. Ремонт рычага переключения передач

3.2.12. Ремонт рычага переключения передач

Снимите верхнюю и нижнюю облицовки туннеля пола (см. подраздел 8.12).

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снизу автомобиля отверните две гайки крепления защитной пластины и снимите ее. Затем отверните два болта крепления обоймы шарнира рычага. 2. Выньте ось рычага, пластмассовые и дистанционную втулки (см. подраздел 3.2.11, пункты 1-5).
3. Снизу автомобиля, отведя вниз реактивную тягу, выньте рычаг переключения передач в сборе.
4. Снимите стопорное кольцо.
5. Выньте шаровой шарнир с рычагом из обоймы.
6. Выньте пружину из обоймы.
7. Раздвинув сферическую шайбу, снимите шаровую опору.
8. Снимите сферическую шайбу со сферического пальца рычага.
9. Замените сломанные или сильно изношенные сферическую шайбу и шаровую опору.
10. Замените сломанную или потерявшую упругость пружину.
11. Соберите и установите рычаг переключения передач в обратном порядке, предварительно смазав шаровой палец рычага и внутреннюю полость обоймы консистентной смазкой.
12

При установке шаровой опоры обратите внимание, чтобы выступы на ней вошли в пазы сферической шайбы, тем самым… 13

…зафиксировав обойму в шайбе.

↓ Комментарии ↓

1. Общие данные
1.0 Общие данные
1.1. Технические характеристики автомобилей

2. Двигатель
2.0 Двигатель
2.1 Возможные неисправности двигателя.
2.2 Замена охлаждающей жидкости
2.3 Замена масла в двигателе и масляного фильтра
2.4. Установка поршня первого цилиндра в положение ВМТ такта сжатия
2.5 Замена ремня привода распределительного вала и натяжного ролика
2.6 Регулировка натяжения ремня привода распределительного вала
2.7 Снятие, дефектовка и установка маховика
2.8. Замена деталей уплотнения двигателя
2.9 Головка блока цилиндров
2.10 Притирка клапанов
2.11 Регулировка зазоров в приводе клапанов
2.12 Снятие и установка двигателя
2.13. Ремонт двигателя
2.14. Система смазки
2.15. Система охлаждения
2.16. Система выпуска отработавших газов
2.18. Особенности ремонта двигателя ВАЗ-2112

3. Трансмиссия
3.0 Трансмиссия
3.1. Сцепление
3.2. Коробка передач
3.3. Приводы передних колес

4. Ходовая часть
4.0 Ходовая часть
4.1. Проверка технического состояния деталей подвески на автомобиле
4.2. Задняя подвеска

5. Рулевое управление
5.0 Рулевое управление
5.1 Осмотр и проверка рулевого управления на автомобиле
5.2. Рулевая колонка
5.4. Рулевой механизм
5.5 Возможные неисправности рулевого управления.

6. Тормозная система
6.0 Тормозная система
6.1. Вакуумный усилитель
6.2. Главный тормозной цилиндр
6.3. Регулятор давления
6.4. Тормозные шланги и трубки
6.5 Прокачка тормозной системы
6.6 Замена тормозной жидкости
6.7. Тормозные механизмы передних колес
6.8. Тормозные механизмы задних колес
6.9. Стояночный тормоз
6.10 Возможные неисправности тормозной системы.

7. Электрооборудование
7.0 Электрооборудование
7.1. Монтажный блок
7.2. Генератор
7.3. Стартер
7.4. Выключатель (замок) зажигания
7.5. Проверка и замена свечей зажигания
7.6. Комплексная система управления двигателем (система впрыска топлива)
7.7. Бесконтактная система зажигания
7.8. Освещение, световая и звуковая сигнализация
7.9. Стеклоочиститель
7.10 Замена электродвигателя вентилятора радиатора системы охлаждения
7.11. Электродвигатель отопителя
7.12. Прикуриватель
7.13. Комбинация приборов
7.14 Проверка блока управления электромагнитным клапаном карбюратора
7.15 Возможные неисправности блока управления ЭПХХ.
7.16 Схема электрооборудования автомобиля ВАЗ-21102
7.17 Схема электрооборудования автомобиля с карбюраторным двигателем 2110
7.18 Схема управления двигателем 2111 (конт. М1.5.4)
7.19 Схема управления двигателем 2111 (конт. МР7.0)
7.20 Схема управления двигателями 2111 и 2112 (конт. М1.5.4N, «Январь-5.1»)

8. Кузов
8.0 Кузов
8.1 Возможные неисправности кузова.
8.2. Замена буферов
8.3 Снятие и установка облицовки радиатора
8.4 Снятие и установка локаря
8.5 Снятие и установка крыла
8.6. Капот
8.7 Снятие и установка обивок, облицовки и накладки рамы ветрового стекла
8.8. Крышка багажника
8.9. Боковые двери
8.10 Снятие и установка переднего сиденья
8.11 Снятие и установка верхней и нижней облицовки туннеля пола
8.12. Ремни безопасности
8.13. Зеркала заднего вида
8.14. Панель приборов
8.15. Отопитель
8.16 Антикоррозионные составы для обработки кузова
8.17. Особенности ремонта кузовов моделей 2111 и 2112
8.18. Уход за кузовом

9. Приложения
9.0 Приложения
9.1 Горючесмазочные материалы и эксплуатационные жидкости
9.2 Основные данные для регулировок и контроля
9.3 Заправочные объемы
9.4 Лампы, применяемые в автомобиле

Схема устройство КПП ВАЗ 2110: неисправности и пути их решения

Некоторые дефекты можно устранить своими руками, но для этого нужно научиться определять, какой именно дефект мешает нормальной работе коробки передач. Ниже перечислены основные неисправности:

• Болтается рычаг. Причиной могут быть изношенные подушки коробки и мотора. Также «виновниками» могут быть другие детали. Ниже приведена инструкция по замене подушек и рычага.
• Шум в КПП ВАЗ 2110 при переключении. Причин может быть несколько: износились детали, используется плохая смазка или ее уровень упал ниже минимума, также в рабочую жидкость могла попасть вода. В случае с изношенными деталями поможет только замена. Что касается смазки, то ее качество и наличие в ней воды можно проверить щупом.
• Происходит произвольное выключение передач. Этот дефект появляется при износе деталей – необходим осмотр для определения причины самопроизвольного выключения. Также неисправность появляется из-за неправильной работы приводов, которые нужно отрегулировать.

Для шестнадцатиклапанников

Снятие и замена боковых подушек производится так же, как и у 8-клапанных двигателях.

Работы по замене передней нижней подушки осуществляются исподнизу машины.

1. Отверните болт, фиксирующий штангу передней нижней опоры к поперечине передней подвески (ключ на 15).
2. Отверните гайку болта фиксации опоры к кронштейну двигателя (2 ключа на 15). Извлеките болт.
3. Снимите опору, замените подушку или всю конструкцию.
4. Произведите монтаж в обратном порядке.
5. В моторном отсеке выкрутите болт крепления верхней передней опоры к кузову, придерживая его гайку рукой (ключ на 17).
6. Извлеките болт и гайку.
7. Открутите болт крепления передней верхней опоры к кронштейну двигателя (ключ на 15). Извлеките болт и гайку.
8. Снимите опору, замените подушку или всю конструкцию.
9. Произведите ее монтаж в обратном порядке.

Замена подушки

Здесь важным моментом является поиск изношенной подушки. Чтобы узнать, какую из них менять, ВАЗ 2110 необходимо поднять домкратом, а затем установить на подпорки. Далее домкрат нужно завести под поддон. Чтобы обезопасить себя во время работы, необходимо положить деревянный брусок между домкратом и поддоном. Мотор нужно снять с опоры и вывесить. Теперь можно осмотреть его подушки и найти дефектную. Из-за поврежденной подушки не только болтается рычаг, но и весь салон – уровень комфорта заметно падает. Новая подушка обойдется примерно в 200 рублей.

Замена проходит следующим образом:

1. От батареи отсоединяется минусовая клемма. ВАЗ 2110 необходимо поднять домкратом;
2. Далее мотор нужно поднять таким образом, чтобы можно было добраться до поврежденной подушки;
3. Следующий шаг – это откручивание сквозного болта, который держит опору;
4. После снятия крепления можно отсоединить от силовой установки. Перед установкой новой подушки болт нужно обработать фиксирующим гереметиком, а после этого закрепить ее на штатном месте. Готово, замена завершена.
