Ставим подрамник на ниву, подробная инструкция

Другие варианты монтажа устройства

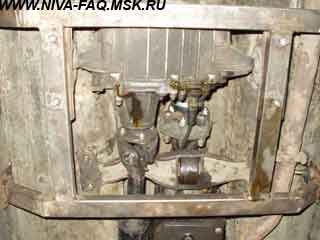

Установленная деталь на машине

Другой способ закрепления конструкции к лонжерону подразумевает фиксации его к нижней поверхности лонжерона. Для этого тоже делаются отверстия в местах крепежа, но только в верхней и в нижней поверхностях лонжерона. В этом случае особо к диаметру болта крепления придираться не стоит, поскольку воздействия на него не будет. Но и установить дополнительные сайлентблоки для гашения колебания будет невозможно.

Еще одним дополнительным элементом, который можно установить на конструкцию, является специальная эластичная опора коробки. Считается, что она позволяет лучше выставить положение коробки относительно КПП. Но в некоторых случаях обходятся и без нее. Все зависит от пожелания владельца.

Некоторые автолюбители всю эту конструкцию закрывают листом металла, который дополнительно защищает раздаточную коробку от загрязнения и возможного повреждения при движении по бездорожью.

Раздаточная коробка – один из основных источников вибрации и шума в Ниве 21214 и модернизированном Урбане.

Особенность обусловлена не только специфическими конструктивными решениями узла, но и способом крепления детали к автомобилю. Так, вместо монтажа на силовые компоненты кузова, как это принято в мировом автомобилестроении, инженерами реализован способ связи через сайлентблоки непосредственно к полу машины. Результат – высокими темпами разрушающееся днище в точках зацепа и «расколбас» на скоростях выше 80 км/ч.

Один из способов снять напряжение – установка подрамника раздаточной коробки на Ниву. При этом владелец заметит снижение вибрационной нагрузки, увеличение естественного срока службы, а также защищенности трансмиссии. Из минусов – относительная сложность воплощения идеи и уменьшенный на 2-3 см дорожный просвет (исправляется лифтом подвески).

Подготовка.

1. После первичной подготовки элементов проводится финишная обработка и соединение в единую конструкцию:1. В швеллере в соответствии со схемой выпиливаются прямоугольные окна, заканчивающиеся не ближе, чем 0,8 см к краю кромки. Устраняются скосы (фаски);

2. В уголках размером 70х50 или 70х70 изготавливаются отверстия под болтовое соединение, после чего прихватываются сваркой.

3. За нижнюю кромку швеллера фиксируются уголки 35х35 см, к которым привариваются листы для защиты от ударов и грязи. В последних, с целью доступа к сливной пробке и регулярной чистки, вырезаются сервисные отверстия.3. За нижнюю кромку швеллера фиксируются уголки 35х35 см, к которым привариваются листы для защиты от ударов и грязи. В последних, с целью доступа к сливной пробке и регулярной чистки, вырезаются сервисные отверстия.

Варианты сборки

Первым делом нужно провести замеры расстояния для деталей. Используя чертежи подрамника, собираем детали конструкции по полученным замерам.

Вот три варианта сборки:

1. Простой вариант каркаса по типу «Нива-комфорт», где понадобится всего 5 основных деталей и парочка креплений для них. Он собирается из пяти кусков швеллера в форме квадрата с дополнительной армировочной планкой. Концы четырех деталей загибаются внутрь каркаса и в них просверливаются отверстия для болтового соединения. Между собой части каркаса можно сварить или соединить болтами. Более сложная конструкция состоит почти из десятка деталей и собирается по трем чертежам.
2. В этом самодельном варианте за основу взят один широкий швеллер, в котором будет отверстие ровно для раздатки. По бокам от швеллера размещаются крупные уголки, а на концах, полочки из уголков поменьше. Все детали соединяются исключительно болтовым соединением. Такая конструкция хорошо защищает дно машины, но для производства вручную более трудоемкая. Большим достоинством именно этого варианта, является установка защита картера двигателя, которую можно подсоединить к подрамнику, кроме того, улучшается защита всех деталей вокруг.

Читать дальше: Braun или bosch блендер

https://www.youtube.com/watch?v=-vFwRL5BBCA

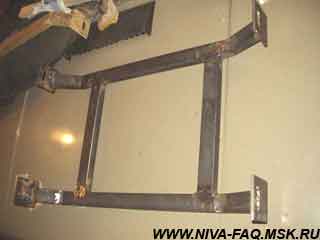

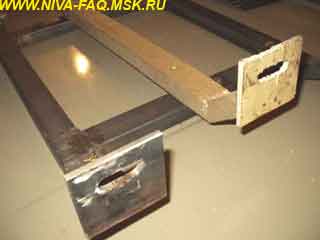

Чертежи подрамника на Ниву фото

Между отверстиями крепления уголки крепления к поперечине и лонжерону могут быть свободных размеров по длине и по расстоянию. Необходимо соблюдать размер высоты крепления к подрамнику, и, кстати, можно использовать крепление к лонжерону других схем вместо уголков. Можно сделать два типа раздатки. Основной тип и усиленный. В усиленном варианте к боковинам швеллера подворачиваются концами под креплениями кронштейнов раздатки. Также в усиленном варианте повторяются продолговатые отверстия крепления кронштейнов раздатки.

Вид соединения защиты подрамника болтовой, и крепится в нижней части на уголки. Но при этом, отверстия должны быть резьбовые, в нижней полке уголков и в теле боковин подрамника. Для придания прочности и используется листовая защита, она и образует часть конструкции, образующая короб. Для того, чтобы была возможность слива масла, воды и попадающей грязи необходимо сделать несколько отверстий под сливной пробкой и между боковинами швеллера в любом удобном месте. Чтобы увеличить защиту необходимо закрепить уголки к лобовой части подрамника и к креплению опоры самой коробки. Если подрамник не будет защищен, это может привести к его деформации, так как возможны лобовые столкновения с возможными препятствиями и пеньками.

Давайте рассмотрим усиленный вариант установки подрамника на Ниву своими силами. Если конструкция будет более плоская и прочная, то это обеспечит большую защиту, для этого необходимо изменить профиль боковин подрамника. На уровне выреза под раздатку, также как и в первом случае, с уголками крепежа защиты, ввариваются уголки вовнутрь швеллера на боковые панели снаружи полкой вниз. В итоге создания конструкции у нас получается внутри швеллера рамка из четырех углов. Боковины швеллера под полку угла можно обрезать. При такой конструкции подрамника достаточно сильно увеличивается, и при этом высота уменьшается примерно наполовину.

Важно помнить! Не перепутайте, подрамник должен быть установлен ассиметрично расположению мотора и КПП. Об изготовлении такого подрамника уже есть огромное количество отзывов, если вы еще не сделали себе такое чудо, то скачивайте схемы и создавайте конструкцию!

Об изготовлении такого подрамника уже есть огромное количество отзывов, если вы еще не сделали себе такое чудо, то скачивайте схемы и создавайте конструкцию!

При всей своей популярности Нива 2121 имеет ряд недостатков. Одной из самых распространенных проблем этого внедорожника является повышенная вибрация в салоне. Причем чем больше эксплуатируется автомобиль, тем вибрация становится более ощутимой.

Причиной повышенной вибрации является конструктивно неправильное решение закрепления раздаточной коробки (раздатки). Дело в том, что эта коробка на Ниве крепится посредством сайлентблоков непосредственно к днищу. А поскольку во время работы вибрация у раздатки значительная, то все это передается в салон.

В результате сильная вибрация сказывается на трансмиссии, она быстрее изнашивается. Металл днища в районе крепления раздатки хоть и усилен, но из-за сильной вибрации со временем происходит разрушение днища вследствие воздействия вибрации.

Часто владельцы Нива 2121, чтобы уменьшить вибрацию в салоне, устанавливают подрамник под раздатку. Данное приспособление изготавливается из металла. Подрамник Нива принимает на себя любое вибрационное воздействие от раздаточной коробки.

Преимуществ у подрамника достаточно:

• Воспринимает на себя колебательные движения раздатки.
• Защищает ее корпус от возможного повреждения при движении по бездорожью.
• При правильной его установке смещение оси между раздаточной коробкой и коробкой передач практически отсутствует, что положительно сказывается на долговечности работы обоих агрегатов трансмиссии, а также карданных и промежуточных валов.

Правила эксплуатации самодельного багажника

Даже если вы нечасто перевозите грузы в самодельном багажнике, нужно периодически проверять его состояние и цельность крепления. Обязательно необходимо проделывать это непосредственно перед поездками, особенно на дальние расстояния. А также соблюдайте следующие рекомендации:

• защитную окантовку закрепите так, чтобы она не контактировала ни с одной из дверей;
• не перевозите груз в багажнике в первые сутки после установки;
• следите за тем, чтобы кронштейны из металла не деформировались;
• равномерно распределяйте груз таким образом, чтобы он находился близко к краям;
• фиксируйте груз довольно надежно;
• придерживайтесь предельно допустимой грузоподъемности;
• не превышайте скорость в 130 км/м;
• не делайте резких разгонов, перестроений и торможений с загруженным багажником, ведь в данном случае смещается центр тяжести и автомобиль может повести себя непредсказуемо.

Сделать и установить багажник на крышу шевроле нива илиЛада 2121 4×4 Нива не представляет никакого труда. В крайнем случае, можно приобрести одну из многочисленных моделей конструкции в специализированных магазинах. В любом случае, такая деталь значительно упростит перевозку грузов при поездке за город, на охоту или рыбалку.

Путешествуя на своем автомобиле, многие наверняка сталкиваются с проблемой небольшой вместимости багажника и салона своего авто. Решить возникшую проблему мы можем путем установки багажного отделения на крышу авто, либо прицепить прицеп. На данном этапе развития авто техники возможны разные модификации как прицепов так и багажников на крышу, которые реализуются на автомобильных рынках и магазинах. В данной статье хочу поведать, как можно самому сделать багажник на крышу своими руками, который позволит обеспечить более высокую грузоподъёмность и равномерно разделить нагрузку на крышу моего авто.

Багажное отделение, на крышу автомобиля сделанное своими руками будет всегда весьма кстати для транспортировки вещей на дальние дистанции и при этом свободного места в салоне для другого багажа будет больше

Стоит брать во внимание, что готовый бокс будет стоить дороже, чем изготовленный собственноручно

В наше время багажные отделения производятся из алюминия и его сплавов. Преимуществом изготовления из алюминия является, что данный металл имеет небольшой вес и большую прочность, которые являются основополагающими факторами при изготовлении боксов.

Например, рассмотрим вариант изготовления своими руками багажника на популярную на пост советском пространстве Ниву, либо не менее популярный УАЗ. Для этого можно использовать тонкостенную профильную трубу из алюминия. Впрочем, Вы можете сами выбрать материал, из которого будет изготовлен багажный бокс, что является преимуществом перед готовым изделием.

НИВА на РАМЕ чертеж и 3D модель — Лада 4×4 3D, 1.7 л., 1994 года на DRIVE2

Осмотр и долгие рассуждения о том, что делать дальше (www.drive2.ru/l/8372932/) привели меня к вполне осознанному решению.

К сожалению, а может и к лучшему никто не стал делиться чертежами на раму, поэтому покопавшись в интернете, замерив некоторые размеры лонжеронов на машине, я начал отчерчивать крепежные отверстия, линии расположения лонжеронов, пола и т.д.

За основу была взята профильная труба 80х60х3. Я разбил ее на простые куски, которые спокойно можно распилить на болгарке и приварить по месту, согласно чертежа.

Я считаю данный способ намного эффективнее, чем сначала варить раму, а потом на нее пытаться разместить агрегаты, так как несоосность, расхождение в размерах гарантировано (смотрите видео)!

С данной 3D модели можно легко снимать размеры, не только по вертикали и горизонтали, но и по минимальному расстоянию, есть привязки и базы, от которых будут отчитываться и устанавливаться остальные детали. Все остальное будет зависеть от качества сборки.

Схема крепления агрегатов к кузову

Я решил, что передний мост остается без изменений, то есть в том виде, в котором он находится сейчас, на него спокойно крепится двигатель и остальные агрегаты трансмиссии. Будут изменения крепления заднего моста, я не хочу ставить тягу «панара», а вместо нее установить «А» образный рычаг. В общем что получится покажет время!

P.S. пока зима и холодной, сделаю такую же модель на кунг для моего Уазика. Будет прорисован каркас с внутренним усилением, обшивка снаружи и внутри, а так же варианты обустройства внутреннего пространства для комфортного отдыха на природе. Кунг будет теплый и рассчитанный на автономное проживание в течении нескольких дней! Так что подписывайтесь www.drive2.ru/r/uaz/1403515/ и следите за дальнейшими изменениями!

www.drive2.ru

Наглядные примеры

Существует большое количество видео тюнинга Нивы, где можно получить пошаговую инструкцию выполнения работ. Это позволит:

• технически правильно выполнить все запланированные работы;
• избежать возможных трудностей;
• значительно сэкономить денежные средства.

Нива является удивительным автомобилем с превосходными техническими характеристиками.

А еще интересно: Черная Нива Урбан (цвет «Пантера»)

По некоторым параметрам этот внедорожник обходит прославленные иномарки данного класса, при этом его стоимость значительно ниже. Экспериментируйте и получайте удовольствие от выполненной работы!

Читать новости о новой Ниве

• Фото новой нивы салона
• Тюнинг Нивы 4х4 своими руками: обновление салона Лады Ваз-2121
• Тюнинг Нивы: 145 фото идей как своими руками улучшить ВАЗ 2121
• Тюнинг Нива 21214 своими руками: салона, чип тюнинг двигателя
• Нива 2131 тюнинг — отличный российский внедорожник
• Нива 2121 — тюнинг, фото — Лада мастер
• Тюнинг Нивы: 145 фото идей как своими руками улучшить ВАЗ 2121
• Тюнинг Нивы 4х4 своими руками: обновление салона Лады Ваз-2121

Необходимые инструменты

В первую очередь подготовьте большую и маленькую болгарку (УШМ), дрель (желательно не аккумуляторную), штангенциркуль, крен, молоток, линейку, а также средства защиты, чтобы предотвратить попадание раскаленной металлической стружки в глаза во время работы с болгаркой. Все работы следует выполнять по определенной схеме (чертеж подрамника раздатки «Нива 2121» вы можете увидеть на фото ниже).

Итак, с чего начинать работу? Для начала необходимо замерить и обработать базовую кромку швеллера. После этого линейкой отмерьте необходимые расстояния от нее. Окна в устройстве нужно выпиливать маленькой и большой болгаркой в поперечном и продольном направлении соответственно. Длина реза не должна выходить за рамки 8 миллиметров от края верхней полки конструкции. После того как окна будут вырезаны, следует обработать контуры боковин и снять фаски.

Уголок крепежа к лонжерону и поперечине устройства может иметь свободный размер, однако он не должен быть меньше длины крепежных отверстий и расстояния между ними. Если нет в наличии уголков, можно использовать иную схему крепежа детали к лонжерону

При этом важно соблюдать высоту крепления к подрамнику раздаточной коробки

Если это усиленный подрамник, то под места крепления кронштейнов коробки дополнительно привариваются металлические уголки. Последние подсоединяются к боковым частям швеллера. Отверстия продолговатой формы идут как болтовое соединение.

Проработка конструкции и изготовление макета полок

Чтобы создать макет полок, я использовал имеющиеся обрезки листов ОСП. Толщина ОСП — 9 мм, толщина купленной фанеры — 10 мм, что обеспечило достаточную точность. В качестве силового конструктивного элемента решил использовать внутреннюю боковую стенку будущей конструкции, прикреплённую штатными болтами к кузову багажного отсека. Получилось жесткое и надёжное крепление. См. фото ниже слева. Соответственно, все остальные элементы будут крепиться к несущей боковой стенке (нижнее фото).

Основные этапы и работы при изготовлении макета полок:

Для крепления верхней и нижней полки использовал стальную полосу (25×4) (показано ниже) и мебельные уголки (20×30 и 20×40).

Предварительное крепление (как на макете из ОСП, так и при первой пробной сборке из фанеры) делал небольшими саморезами. При окончательной сборке использовал саморезы максимально допустимой длины и болтовые соединения. Чтобы диффузор звуковых колонок лучше прилегал к полкам, из резины толщиной 6 мм я вырезал прокладки, через которые крепил динамики к полкам.

Дабы не загромождать пространство, я решил изначально отвести правую полку для нужных вещей, которые всегда вожу с собой: ножного насоса, аварийного знака, баллонного ключа, троса и огнетушителя. Соответственно, вырезы делались с учетом размеров и особенностей данных предметов. При этом огнетушитель всегда должен быть в зоне прямой досягаемости.

Недостатки

Основной минус подрамника – это уменьшение дорожного просвета автомобиля (на несколько сантиметров). Но все же на проходимости внедорожника этот апгрейд практически не сказывается.

Основной минус подрамника – это уменьшение дорожного просвета автомобиля (на несколько сантиметров). Но все же на проходимости внедорожника этот апгрейд практически не сказывается.

Скорее всего, отсутствие рассматриваемого элемента в заводской комплектации автомобиля объясняется сложной производственной технологией (для изготовления данного устройства используется специальная

Впрочем, сколько бы причин мы ни называли, факт остается фактом: устанавливается подрамник раздатки на «Ниву» только усилиями самих автовладельцев. Даже на СТО не каждый берется за их изготовление или монтаж.

Технология изготовления и установки

Для самостоятельного изготовления подрамника на раздаточную коробку автомобиля «Нива» потребуется определённый набор инструментов и материалов. Идеальным вариантом стало бы выполнение работ с помощью фрезерного станка, но за его неимением придётся использовать всю нашу природную смекалку и запастись большим терпением.

Инструменты и материалы

Кроме обязательных средств защиты для рук и лица (прочных перчаток, очков или маски), понадобится комплект инструмента:

• большая и малая УШМ (болгарка);
• мощная электрическая дрель;
• угловая линейка;
• штангенциркуль;
• кернер;
• молоток.

Технология самостоятельного изготовления подрамника для «раздатки» требует наличия следующих материалов:

Изделия металлопроката:

• стальной лист 4 мм — 525х350 мм;
• уголок 35х35 мм — 700 мм;
• уголок 70х50 мм — 400 мм;
• уголок 70х70 мм — 400 мм;
• швеллер №16 – 730 мм;

Соединительные элементы:

• болт М8 – 10 шт.
• болт М10 – 4 шт.
• болт М12х1,5 – 4 шт.
• болт М12х1,25 – 4 шт.

Подготовив всё необходимое для работы оборудование, следует внимательно изучить чертежи основных элементов подрамника, чтобы избежать возможных конструктивных ошибок, а также исключить перерасход материала.

Как сделать своими руками

Согласно чертежам подрамника выполняем заготовки элементов конструкции, которые будут подвергаться дальнейшей обработке — отрезаем швеллер, уголок и защитную пластину нужного размера.

1. Обрабатываем базовую кромку швеллера, от которой будут «отталкиваться» все размеры. С помощью болгарки выпиливаем окна, выполняя надрезы большой УШМ в продольном направлении, а малой — в поперечном. Резы должны заканчиваться за 8 мм от края верхней полки детали, так как это расстояние равно толщине стенки боковины в месте соединения элементов. Вырезав окна, приступаем к оформлению контура боковин, обязательно снимая фаски. Выполняем отверстия для болтов согласно чертежу детали.

2. Из уголка 70х70 и 70х50 монтируем систему крепежа подрамника к лонжеронам, заранее оснастив элементы отверстиями под болтовые соединения (М12х1,5) согласно чертежам устройства.

3. Болтами М8 крепим стальной защитный лист к нижней части подрамника на уголок 35х35. Отметим, что отверстия в полках уголков и теле боковин швеллера обязательно должны быть резьбовыми. Вырезаем в пластине окна для слива масла (под сливной пробкой), а также отвода грязи из пространства между боковинами подрамника.

Способы усиления конструкции

Эксплуатация автомобиля «Нива» в экстремальных условиях требует усиления прочности конструкции подрамника на раздаточную коробку. Есть несколько способов решения этого вопроса:

• Изменение профиля боковых частей швеллера, делающее его более низким.
• Установка дополнительных уголков, приваренных к боковым полкам. Рамка, которая получится внутри швеллера, позволит обрезать деталь, уменьшив высоту подрамника и увеличив его прочность.
• Усиление защитной пластины уголками, которые монтируются к лобовой части подрамника и кронштейну опоры КПП.

Способы усиления конструкции подрамника

Установка готового подрамника

Все мероприятия, связанные с монтажом подрамника на автомобиль «Нива», необходимо проводить, установив машину на смотровой яме или подъёмнике. После самостоятельной сборки элементов конструкции, готовую деталь нужно обработать грунтовкой или противокоррозионной краской. Дав покрытию хорошенько просохнуть, можно приступать к установке устройства.

1. Примерим конструкцию по месту, отметим на лонжеронах точки её крепления и просверлим в них сквозные отверстия (по два с каждой стороны).
2. Ослабим штатное крепление «раздатки», закрепим подрамник четырьмя болтами М12х1,25, вставив усиливающие пластины со стороны салона и затянув гайки до упора.
3. Демонтируем кронштейн подвески раздаточной коробки с одной стороны, перевернём его, установим на подрамник и закрепим болтом, слегка наживив гайку. Проделаем аналогичные действия со вторым креплением.
4. Центрируем «раздатку», перемещая её для поиска положения, в котором фланцы валов окажутся на одном уровне, параллельно днищу кузова и с минимальным зазором. В процессе регулировки используем ранее снятые прокладки под кронштейны крепления агрегата.
5. Полностью затягиваем гайки на болтах крепления подвески раздаточной коробки.

Для полного понимания технологии изготовления и монтажа подрамника на «раздатку» автомобиля «Нива» предлагаем просмотреть видеообзор этапов работы.

Как установить багажник

Перед тем, как установить багажник на крышу Нивы, важно очистить ее от пыли и грязи. Можно также покрыть машину защитными составами

Затем оберните детали и крепежи изоляционными материалами. После этого соблюдайте следующую последовательность действий:

• просверлите в крыше гнезда для багажника;
• вставьте в него ключ и поверните на 90 градусов;
• демонтируйте крышку опоры и установите крепежные элементы опоры в прорезь дуги. Для этого используйте кулачок, прижав его вверх к дуге;
• примерьте дугу на крыше, и в случае необходимости отрегулируйте ее положение;
• закрепите опоры на дугах так, чтобы подушки опор располагались как можно ближе к центру автомобиля;
• Г-образным ключом затяните крепления;
• вставьте резиновую прокладку в выемку дуги;
• закройте дугу сверху пластиковой заглушкой.

Рама для Нивы в деталях. 1. — Лада 4×4 3D, 3.0 л., 1993 года на DRIVE2

Всем привет!

С божьей помощью и такой-то матерью сегодня я приступил к изготовлению рамы для своей зомбо-нивы. О причинах такого серьёзного «тюнинга» я писал ранее, в своём бортжурнале.

Изучив чертежи, я не стал откладывать дело в долгий ящик. С утра я поехал на металлобазу, и купил 12 погонных метров профильной трубы 80х60 мм. К обеду металл был у меня дома.

Полный размер

Приехал металл

Далее я соорудил подобие сварочного стола, из подручных материалов. Для этого я использовал два деревянных табурета, изготовленных мною очень давно и используемых во всех случаях жизни :))) На них я положил двутавр 200мм шириной. Проверил плоскость правилом. Ещё сверху положил ровную плиту дсп, 4 см толщиной. Ещё раз проверил плоскость, всё ровное. Горизонтальность меня пока не интересует, интересует ровная плоскость, на которой я смогу варить детали между собой.

Полный размер

Импровизированный столик для сварки

Полный размер

Мучаю чертежи

Нарезал несколько деталей рамы, собрал их прихватками. Всё промеряю по 20 раз, сходится до 1 мм. Профиль режу маленькой турбинкой, другой не имею. Чтобы диск не уводило и рез получался ровным пользуюсь струбциной для деревяшек, и куском швеллера с ровной стороной. Кусок швеллера служит как бы линейкой-упором, диском веду вдоль него.

Полный размер

Так режу профиль

Испытал свой самодельный пескоструй, подробный отчёт о нём ещё выложу. Предварительным результатом доволен, увидел кое-какие косяки, завтра их исправлю.

Полный размер

Проба пескоструя

Полный размер

Ещё пескоструй

Продолжение следует, всем хорошего настроения!

www.drive2.ru

Заказ: подрамник под раздаточную коробку

Автомобиль: Лада 4х4 Нива

Любому обладателю автомобиля Лада 4х4 Нива знакомы вибрации. КПП, раздатка, резиновая муфта, два кардана — всё это создает не с чем не сравнимое вибро-звуковое сопровождение при езде. Кто-то мирится и привыкает, списывая на то, что он купил не Гелендваген, а Ниву, а кто-то ищет выходы и способы решения этой проблемы.

Эксплуатируя машины 5-ти 10-ти лет «отроду» Свыкаешься с вибрациями, сетуя на возраст машины итп. Владея же машиной «с нуля» хочется провести ряд благородных экспериментов и достичь тишины и комфорта.

Скажу сразу, что это только один из пунктов по устранению вибраций, полностью это не спасет от них. Если эта статья будет Вам полезна и понравится, напишу про другие доработки нашей любимой Нивы.

Также я должен Вам сказать, что это не самый дешевый подрамник для Нивы, но на мой взгляд лучший, так как он исключает сверловку и сварку лонжеронов и изначально заявлен как продукт для устранения вибраций, крепится на штатные места и практически не влияет на дорожный просвет. Единственным же серьезным можно считать цену, но на мой взгляд цена оправдана.

Достоинства данного подрамника:

· Устраняет вибрацию, за счет отвязки трансмиссии (КПП, РК) от кузова, с помощью дополнительных эластичных опор.

· Соединяет КПП и РК в единый блок, при котором раздатка находится в оптимальном положении.

· Увеличивает ресурс трансмиссии за счет исключения взаимного смещения КПП и РК (разгружается промежуточный вал и подшипники КПП и РК).

· Исключает характерные для Нивы удары при троганье и переключение передач.

· Простая установка не требует дополнительных работ с кузовом (сварки, сверления).

· Не уменьшает клиренс.

Как всегда, предоставлю Вам вариант для изготовления подрамника самостоятельно. Смотрите чертежи, делайте, но по моему мнению это вариант, который не стоит того.

Для установки любого подрамника для Нивы Вам понадобится яма, домкрат и кучу мелкого инструмента. Весь процесс сборки занимает пол дня.

Подписывайся на канал, ставь лайк, пиши комментарии поговорим!

Полные технические характеристики chevrolet niva – сводная таблица

Параметр	Шевроле Нива 1.7 80 л.с.
Двигатель
Код двигателя	2123
Тип двигателя	бензиновый
Тип впрыска	распределенный
Наддув	нет
Количество цилиндров	4
Расположение цилиндров	рядное
Количество клапанов на цилиндр	2
Объем, куб. см.	1690
Мощность, л.с. (при об/мин)	80 (5000)
Крутящий момент, Н*м (при об/мин)	127.5 (4000)
Трансмиссия
Привод	полный
Коробка передач	5МКПП
Подвеска
Тип передней подвески	независимая многорычажная
Тип задней подвески	зависимая
Тормозная система
Передние тормоза	дисковые
Задние тормоза	барабанные
Рулевое управление
Тип усилителя	гидравлический
Шины
Размер шин	205/75 R15 / 205/70 R15 / 215/65 R16
Размер дисков	6.0Jx15 / 6.0Jx15 / 6.5Jx16
Топливо
Тип топлива	АИ-95
Экологический класс	Евро-5 (Евро-4*)
Объем бака, л	58
Расход топлива
Городской цикл, л/100 км	13.2 (14.1)
Загородный цикл, л/100 км	8.4 (8.8)
Смешанный цикл, л/100 км	10.2 (10.8)
Габаритные размеры
Количество мест	5
Количество дверей	4
Длина, мм	4048
Ширина, мм	1770
Высота, мм	1652
Колесная база, мм	2450
Колея передних колес, мм	1466
Колея задних колес, мм	1456
Передний свес, мм	721
Задний свес, мм	748
Объем багажника (мин/макс), л	320/650
Дорожный просвет (клиренс), мм	200
Геометрические параметры
Угол въезда, градусы	37
Угол съезда, градусы	35
Масса
Снаряженная (мин/макс), кг	1410
Полная, кг	1860
Максимальная масса прицепа (оборудованного тормозами), кг	1200
Максимальная масса прицепа (не оборудованного тормозами), кг	600
Динамические характеристики
Максимальная скорость, км/ч	140
Время разгона до 100 км/ч, с	19.0

* – в скобках указаны данные двигателя до модернизации 2020 года.

Параметр	Шевроле Нива 1.7 80 л.с.	Шевроле Нива 1.8 122 л.с.
Двигатель
Код двигателя	2123	Z18XE
Тип двигателя	бензиновый
Тип впрыска	распределенный
Наддув	нет
Количество цилиндров	4
Расположение цилиндров	рядное
Количество клапанов на цилиндр	2	4
Объем, куб. см.	1690	1797
Мощность, л.с. (при об/мин)	80 (5000)	122 (5600)
Крутящий момент, Н*м (при об/мин)	128 (4000)	167 (3800)
Трансмиссия
Привод	полный
Коробка передач	5МКПП
Подвеска
Тип передней подвески	независимая многорычажная
Тип задней подвески	зависимая
Тормозная система
Передние тормоза	дисковые
Задние тормоза	барабанные
Рулевое управление
Тип усилителя	гидравлический
Шины
Размер шин	205/70 R15
Размер дисков	6.0Jx15
Топливо
Тип топлива	АИ-92
Экологический класс	н/д
Объем бака, л	58
Расход топлива
Городской цикл, л/100 км	14.2	12.8
Загородный цикл, л/100 км	8.9	8.5
Смешанный цикл, л/100 км	10.9	10.1
Габаритные размеры
Количество мест	5
Количество дверей	4
Длина, мм	4048
Ширина, мм	1770
Высота, мм	1652
Колесная база, мм	2450
Колея передних колес, мм	1450
Колея задних колес, мм	1440
Объем багажника (мин/макс), л	320/650
Дорожный просвет (клиренс), мм	200
Масса
Снаряженная (мин/макс), кг	1400	1520
Полная, кг	1850	1870
Максимальная масса прицепа (оборудованного тормозами), кг	н/д	н/д
Максимальная масса прицепа (не оборудованного тормозами), кг	н/д	н/д
Динамические характеристики
Максимальная скорость, км/ч	140	165
Время разгона до 100 км/ч, с	19.0	12.0

Установка подрамника раздатки на ВАЗ. + Чертёжи

Началось с того, что задолбался менять крестовины, шприцевать шлицы карданов, которые потом поменял на новые, и на них шлицы тоже накрылись в требуху. Ездил по 10-ку мастерских на правильную установку раздаточной коробки- ничего не дало. Гул, звон прыгающей по всему кузову раздатки привел меня на форумы. Прочитав много умных статей по вывешиванию раздатки, полез сам. Итог — 2 месяца ездил с немного уменьшенной вибрацией, и тут бах — промежуточный кардан (если это правильное название) в требуху. Полез опять сам. Снял РК и КПП и обнаружил: Вареное днище (руки мастеру оторвать) половина днища ровная (не вареная), вторая под углом градусов 60. И прогнившие места крепления раздатки:

В итоге полез опять в Инет и вот оно спасение: Подрамник раздатки — но показалось тяжелым и трудно изготавливаемым (надо искать такой швеллер), и не хотелось сверлить насквозь днище. Да и просвет уменьшается, как я понял не хило. Но был огромный плюс — были чертежи, и я, взяв штангенциркуль и рулетку полез под свою старушку, руководствуясь тем, что у меня есть из чертежей по последней ссылке, что и вошло в основу, и размеры из книжке по Нивке, но тоже со своими доработками.

Обязательно надо мерить по своей машине.

Итак, нарисовал эскизы и по ним сделал сначала макет из деревянного бруса и фанерки, потом откорректировал чертежи и только после этого отдал на производство:

Отдал на местный завод, и мне сварили из их материала, по моим чертежам вот такую штуку:

Туда-сюда носил 2 раза — на примерку (главное, что бы костюмчик сидел):

Высота конструкции несколько меньше чем в других вариантах крепления, что положительно сказывается на дорожном просвете.

ВНИМАНИЕ. ВНИМАНИЕ

ВНИМАНИЕ. ВНИМАНИЕ.

1) Данные чертежи были разработаны с учетом применения квадратной трубы — 60х30. Во время проведения работ было решено заменить материал на квадратную трубу 40х25 (такой прочности более чем достаточно), сохраняя осевые размеры. К сожалению, перечерчивать времени нет. Но на заводе все поняли и так.

2) Втулки в лонжероны я вытачивать не стал (трудоемко), а для прочности, чтобы не сдавить лонжерон? положил с наружной его стороны пластину по длине подрамника, которая распределяет нагрузку на всю длину, а не точечно.

Да, кстати, бюджет проекта составил около 600 рублей: 500 руб. — на энном заводе мне всю конструкцию сварили, из их материала и 100 руб. на болты, гайки и т. д.

Дополнение от 08.05.07, автор «vvv».

Подрамник сделан из прямоугольной трубы 60х30 и уголков 50х50 без применения сварки. Все на болтах. Крепится сквозными вертикальными болтами М12 через лонжерон. В салоне под шляпками болтов стоят шайбы 100х100 мм толщиной около 5 мм Конструкция на машине уже 3 года. Полет нормальный.

Доработка двигателя

Традиционно, модернизацию силового агрегата отечественного внедорожника следует начинать с переработки карбюратора. Простым решением станет установка продвинутой его модификации с увеличенным диффузором, его еще называют дросселем. Также эту запчасть можно заменить на штатной модели инжектора. Если менять этот узел полностью, то рекомендуется установить электронную систему зажигания.

Тюнинг мотора Нивы 2121 также включает в себя исправление геометрии двигателя. Это делается путем увеличения диаметра клапанов. Около 10% мощности дает их герметизация. Не помешает тоже сделать с толкателями впускных и выпускных колодцев. Для увеличения мощи силового агрегата на высоких оборотах следует установить турбину. Вместе с этим, желательно заменить впускной и выпускной коллекторы на продвинутые модификации.

Полезный совет А еще интересно: Что проверить при покупке Нивы

Если автомобиль будет использоваться в условиях экстремального бездорожья, необходимо установить шноркель. Он позволит преодолевать водные препятствия без последствий для двигателя.

Чип тюнинг нивы 2121 малоэффективен, так как автомобиль оснащается атмосферным двигателем. Не стоит тратить средства на покупку оборудования, а также время на перепрошивку. Это даст только небольшие улучшения ходовых характеристик внедорожника.

Доработка панелей приборов — второй по уровню сложности тюнинг Нивы 4х4. Нива всегда считалась, да и сейчас считается, рабочей лошадкой, поэтому говорить об эффектной панели не приходится.

Модернизация приборной панели может быть двух уровней: в первом случае мы дорабатываем имеющуюся панель, а во втором — полностью меняем панель на качественно более лучшую.

Замена распределительного вала позволит увеличить мощность автомобиля, однако и увеличит вероятность перегрева. Чтобы этого не произошло, можно установить радиатор с большей рабочей поверхностью.

Также можно увеличить диаметр клапанов, усилить герметизацию, что даст дополнительные 10% мощности. Установка турбины дополнительно увеличивает мощь силового агрегата. Не поленитесь заменить на продвинутые модификации штатные впускной и выпускной коллекторы.

Таким образом, с помощью доработки и тюнинга из Нивы можно сделать автомобиль, полностью удовлетворяющий требованиям его владельца.

В Ниве прекрасно сочетаются качества внедорожника и семейного автомобиля, способного передвигаться по дорогам общего назначения. Это дает толчок производить тюнинг автомобиля Нива 4×4. Вследствие чего:

• владелец получает автомобиль, отличающийся своей уникальностью;
• повышаются эксплуатационные качества внедорожника, ее проходимость и мягкость хода;
• улучшается внешний вид кузова;
• усовершенствуется функционал салона, повышается комфорт передвижения.

Первые модели имели бензиновый двигатель объёмом 1580 см³ и мощность 80 лошадиных сил. В дальнейшем заводские конструкторы стали применять бензиновый мотор с объемом 1690 см³ и мощностью 81,9 лошадей.

https://www.youtube.com/watch?v=68OSADkgmNs

Производя тюнинг двигателя Нивы возможны следующие варианты:

• установка современного инжекторного двигателя с большей мощностью;
• увеличение рабочего объема мотора;
• комплектация автомобиля дизельным двигателем;
• проведение технических работ по гидроизоляции навесного оборудования;
• защита моторного отсека от попадания в него воды и нежелательных природных осадков.
