История изобретения паровых машин. создание паровой машины

Применение паровых машин на практике.

Машина Ньюкомена вскоре стала известна повсюду и, в частности, была усовершенствована, разработанной Джеймсом Уаттом в 1765 году системой двойного действия. Теперь паровая машина оказалась достаточно завершенной для использования в транспортных средствах, хотя из-за своих размеров лучше подходила для стационарных установок. Уатт предложил свои изобретения и в промышленности; он построил также машины для текстильных фабрик.

Первая паровая машина, используемая в качестве средства передвижения, был изобретена французом Николя Жозефом Куньо, инженером и военным стратегпм-любителем. В 1763 или 1765 году он создал автомобиль, который мог перевозить четырех пассажиров при средней скорости 3,5 и максимальной – 9,5 км/час. За первой попыткой последовала вторая – появился автомобиль для транспортировки орудий. Испытывался он, естественно, военными, но из-за невозможности продолжительной эксплуатации (непрерывный цикл работы новой машины не превышал 15 минут) изобретатель не получил поддержки властей и финансистов. Между тем в Англии совершенствовалась паровая машина. После нескольких безуспешных, базировавшихся на машине Уаттa попыток Мура, Вильяма Мердока и Вильяма Саймингтона, появилось рельсовое транспортное средство Ричарда Тревисика, созданное по заказу Уэльской угольной шахты. В мир пришел активный изобретатель: из подземных шахт он поднялся на землю и в 1802 году представил человечеству мощный легковой автомобиль, достигавший скорости 15 км/час на ровной местности и 6 км/час на подъеме.

Приводимые в движение паром транспортные средства все чаще использовались и в США: Натан Рид в 1790 году удивил жителей Филадельфии своей моделью парового автомобиля. Однако еще больше прославился его соотечественник Оливер Эванс, который спустя четырнадцать лет изобрел автомобиль-амфибию. После наполеоновских войн, во время которых «автомобильные эксперименты» не проводились, вновь началась работа над изобретением и усовершенствованием паровой машины. В 1821 году ее можно было считать совершенной и достаточно надежной. С тех пор каждый шаг вперед в сфере приводимых в движение паром транспортных средств определенно способствовал развитию будущих автомобилей.

В 1825 году сэр Голдсуорт Гарни на участке длиной 171 км от Лондона до Бата организовал первую пассажирскую линию. При этом он использовал запатентованную им карету, имевшую паровой двигатель. Это стало началом эпохи скоростных дорожных экипажей, которые, однако, исчезли в Англии, но получили широкое распространение в Италии и во Франции. Подобные транспортные средства достигли наивысшего развития с появлением в 1873 году «Реверанса» Амедэ Балле весом 4500 кг и «Манселя» – более компактного, весившего чуть более 2500 кг и достигавшего скорости 35 км/час. Оба были предвестниками той техники исполнения, которая стала характерной для первых «настоящих» автомобилей. Несмотря на большую скорость кпд паровой машины был очень маленький. Болле был тем, кто запатентовал первую хорошо действующую систему рулевого управления, он так удачно расположил управляющие и контрольные элементы, что мы и сегодня это видим на приборном щитке.

Несмотря на грандиозный прогресс в области создания двигателя внутреннего сгорания, сила пара все еще обеспечивала более равномерный и плавный ход машины и, следовательно, имела много сторонников. Как и Болле, который построил и другие легкие автомобили, например Rapide в 1881 году со скоростью движения 60 км/час, Nouvelle в 1873 году, которая имела переднюю ось с независимой подвеской колес, Леон Шевроле в период между 1887 и 1907 годами запустил несколько автомобилей с легким и компактным парогенератором, запатентованным им в 1889 году. Компания De Dion-Bouton, основанная в Париже в 1883 году, первые десять лет своего существования производила автомобили с паровым двигателями и добилась при этом значительного успеха – ее автомобили выиграли гонки Париж-Руан в 1894 году.

Успехи компании Panhard et Levassor в использовании бензина привели, однако, к тому, что и De Dion перешел на двигатели внутреннего сгорания. Когда братья Болле стали управлять компанией своего отца, они сделали то же самое. Затем и компания Chevrolet перестроила свое производство. Автомобили с паровыми двигателями все быстрее и быстрее исчезали с горизонта, хотя в США они использовались еще до 1930 года. На этом самом моменте и прекратилось производство и изобретение паровых машин

История создания паровой машины в России

Следующий прорыв случился в Российской Империи. В 1766 году на металлургическом заводе в Барнауле была создана первая паровая машина, которая подавала в плавильные печи воздух при помощи специальных воздуходувных мехов. Создателем ее стал Иван Иванович Ползунов, которому за заслуги перед родиной даже дали офицерское звание. Изобретатель представил своему начальству чертежи и планы «огненной машины», способной приводить в действие воздуходувные мехи.

Однако судьба сыграла с Ползуновым злую шутку: через семь лет после того, как его проект был принят, а машина собрана, он заболел и умер от чахотки — всего за неделю до того, как начались испытания его двигателя. Однако его инструкций оказалось достаточно, чтобы завести двигатель.

Итак, 7 августа 1766 года паровая машина Ползунова была запущена и поставлена под нагрузку. Однако уже в ноябре того же года она сломалась. Причиной оказались слишком тонкие стенки котла, не предназначенного для нагрузки. Причем изобретатель в своих инструкциях писал, что этот котел можно использовать только во время испытаний. Изготовление нового котла легко бы окупилось, ведь КПД паровой машины Ползунова был положительный. За 1023 часа работы с ее помощью выплавили серебра 14 с лишним пудов!

Но несмотря на это, никто ремонтировать механизм не стал. Паровая машина Ползунова пылилась более 15 лет на складе, пока мир промышленности не стоял на месте и развивался. А потом и вовсе была разобрана на запчасти. Видимо, в тот момент Россия еще не доросла до паровых двигателей.

Первая работа

Окончив обучение, Джеймс Уатт с ослабленным здоровьем вернулся в Шотландию. Он решил организовать собственное дело в Глазго, которое заключалось в создании и починке инструментов. Но ему пришлось столкнуться с союзом ремесленников, которые запретили ему заниматься этой работой. Причиной стало то, что Джеймс не прошел официального обучения. Не помогло даже то, что он являлся единственным представителем своего дела в Шотландии.

Но молодого человека спасает случай. В это время в университет Глазго прибыла партия инструментов для занятий астрономией. Они требовали постоянного внимания, включая и установку. Через своих знакомых Уатт получает возможность работать. Его назначили мастером научных инструментов учебного заведения. У него появилась возможность создать свою мастерскую.

В учебном заведении Джеймс знакомится с Джозефом Блэком, который занимался химией. Мастер помогает ученому в разработке некоторых химических приборов, которые продвинули дальнейшие исследования химика.

С 1759 года дела Уатта улучшились. Этому способствовало партнерство с бизнесменом Джоном Крейгом. Они организовали работу по производству различных инструментов и игрушек. Доход изобретателя значительно увеличился. Их партнерство прекратилось через шесть лет из-за смерти Крейга.

Сокращая расходы на топливо

Решение,
предложенное Уаттом, заключалось в следующем: надо добавить второй
цилиндр, называемый теплообменником, и соединить его с первым.
Отработанный пар будет конденсироваться в теплообменнике, а первый
цилиндр будет все время оставаться горячим — это сэкономит количество
потребляемого топлива. На деле оказалось, что двигатель Уатта расходует
лишь четверть того количества топлива, которое требовалось раньше.

Джеймс
Уатт был ученым и изобретателем, а не бизнесменом. Если бы не Мэтью
Болтон, замыслы Уатта так бы и остались в чертежах. Появившийся на свет
при финансовой поддержке Болтона теплообменник был только первым
вкладом Уатта в конструкцию паровой машины, за которым последовали
другие. Промышленная революция свела вместе изобретателей, у которых
были интересные идеи, и деловых людей, у которых были капиталы, чтобы
воплотить эти идеи в конкретные дела, приносящие доход.

Его
идеи не сразу принесли ему славу и богатство. Подобно многим другим
изобретателям, Уатт не мог найти денег, чтобы воплотить свои замыслы в
жизнь. Прошло двенадцать лет, прежде чем был продан первый из его
двигателей. В 1776 году Уатт стал партнером бирмингемского
промышленника Мэтью Болтона (1728—1809), и Болтон помог ему наладить
производство паровых машин.

И это было только начало.
Уатт продолжал улучшать и совершенствовать механизм и наконец изобрел
способ преобразовывать поступательное движение поршня во вращательное.

ФАКТЫ И СОБЫТИЯ

• Первым
  паровым двигателем, использовавшимся в промышленности, был «Друг
  горняка». Он был запатентован в 1698 году Томасом Сэвери, горным
  инженером из Корнуолла.
• Когда Джеймс Уатт строил
  модель своего первого двигателя, он очень торопился. Не найдя
  необходимой детали, он взял у жены наперсток, чтобы закрыть им конец
  трубы.
• До своей встречи с Болтоном Уатт настолько
  потерял веру в успех, что отказался от идеи создания паровой машины и
  четыре года работал на строительстве каналов в Шотландии.
• Заслуги
  Уатта не ограничиваются тем, что он усовершенствовал паровую машину. Он
  изобрел способ копирования документов, основанный на химических
  процессах, который широко использовался на протяжении последующих ста
  пет.
• В 1784 году Уатт провел в свою контору трубы
  из котельной и пустил по ним горячий пар. Таким образом пар был впервые
  использован для центрального отопления.
• В 1789 году
  Уатт изобрел регулятор- устройство, позволяющее контролировать скорость
  работы паровой машины. Это позволило поддерживать постоянную скорость,
  не зависящую от температуры котла, и облегчило работу.
• В XIX веке в честь Джеймса Уатта была названа единица мощности — ватт.

Попытки рекорда наземной скорости

Рекорд наземной скорости для автомобилей с паровым двигателем был установлен с 1906 года, когда паровоз Stanley, управляемый Фредом Марриоттом, достиг скорости 127 миль в час (204 км / ч) в Ормонд-Бич, Флорида . Несмотря на несколько попыток побить рекорд, он продержался до 25 августа 2009 года, когда команда Inspiration of the British Steam Car Challenge установила новый рекорд скорости в 139,843 миль / ч (225,055 км / ч). Вторая попытка Дона Уэльса 26 августа позволила достичь средней скорости 238,679 км / ч (148,308 миль / ч). Паровоз Stanley в течение четырех лет удерживал рекорд наземной скорости для всех транспортных средств, прежде чем был побит наземным транспортным средством с двигателем внутреннего сгорания. Рекорд 2009 года был установлен автомобилем с паровой турбиной по сравнению с поршневым двигателем с возвратно-поступательным движением, который использовали FE и FO Stanley в 1906 году.

Испаритель Autocoast

Эрнест Канцлер, владелец Autocoast, обратился к Россу (Скип). Хедрик начал работу осенью 1968 года с идеи установки парового двигателя на автомобиль Indy 1964 года Хедрика, чтобы попытаться установить рекорд парового автомобиля 1906 года. Хедрик и Ричард Дж. Смит присоединились к Autocoast для разработки двигателя. Автомобиль был подготовлен к гонке на Бонневильской неделе скорости 1969 года, но не смог ехать, потому что из-за неожиданного ливня солончаки стали слишком мокрыми.

Барбер-Николс Инжиниринг

В 1985 году компания Barber-Nichols Engineering из Денвера использовала паровую турбину, которую они разработали для Лира и городской автобусной программы Лос-Анджелеса, чтобы попытаться установить рекорд наземной скорости с паровым приводом. Автомобиль управлялся на Неделе скорости на солончаках Бонневиль в течение нескольких лет, в конечном итоге достигнув измеренной скорости 145,607 миль в час за один проход. Возгорание помешало выполнить обратный пробег, и скорость не была признана FIA . Рекорды наземной скорости FIA основаны на среднем двух пробегах (называемых «проходами») в противоположных направлениях, выполненных с интервалом в один час.

Британский вызов паровой машине

25 августа 2009 года Team Inspiration of the British Steam Car Challenge побила давний рекорд паровой машины, установленный Stanley Steamer в 1906 году, установив новый рекорд скорости 139,843 миль / ч (225,055 км / ч) в ВВС Эдвардса. База в пустыне Мохаве в Калифорнии. Это был самый продолжительный автомобильный рекорд в мире. Он проводится более 100 лет. Автомобиль управлялся Чарльзом Бернеттом III и достиг максимальной скорости 136,103 миль в час (219,037 км / ч) на первом заезде и 151,085 миль в час (243,148 км / час) на втором.

26 августа 2009 года тот же автомобиль, которым на этот раз управлял Дон Уэльс , внук сэра Малькольма Кэмпбелла , побил второй рекорд, достигнув средней скорости 238,679 км / ч (148,308 миль / ч) за два последовательных пробега на расстояние отмеренного километра. Это также было зарегистрировано и с тех пор ратифицировано FIA.

Steam Speed ​​America

6 сентября 2014 года Чук Уильямс из Steam Speed ​​America попытался побить текущий мировой рекорд на своем паровом лайнере . Автомобиль разогнался до 147 миль в час (236,57 км / ч) на первом заезде, но перевернулся и разбился, когда его тормозные парашюты не открылись; В результате ДТП Уильямс получил травму, а машина сильно пострадала.

Изобретение…

История изобретения паровых машин начинает свой отсчет еще с первого столетия нашей эры. Нам становится известно устройство, описанное Героном Александрийским, и приводимое в действие паром. Пар, выходящий из сопл по касательной, закреплённых на шаре, заставлял двигатель вращаться. Настоящая же паровая турбина была изобретена в средневековом Египте гораздо позднее. Ее изобретателем является арабский философ, астроном и инженер 16 века Таги-аль-Диноме. Вертел с лопастями начинал вращаться благодаря потокам пара, направленным на него. В 1629 г. подобное решение было предложено итальянским инженером Джованни Бранка. Главным минусом этих изобретений было то, что потоки пара были рассеивающимися, а это безусловно приводит к большим потерям энергии.

Дальнейшее развитие паровых машин, не могло происходить без подобающих условий. Необходимо было и экономическое благополучие и необходимость данных изобретений. Естественно этих условий не было и не могло быть до 16 века, в виду столь низкого уровня развития. В конце 17 века была создана пара экземпляров сих изобретений, но серьезно воспринята не была. Создателем первой является испанец Аянс де Бомонт. Эдвард Сомерсет — ученый из Англии в 1663 году опубликовал проект и установил приводимое в движение паром устройство для подъёма воды на стену Большой башни в замке Реглан. Но поскольку все новое трудно воспринимается человеком, то финансировать данный проект никто не решился. Создателем парового котла считается француз Дени Папен. В ходе проведения опытов по вытеснению воздуха из цилиндра, посредством взрыва пороха, он выяснил, что полный вакуум можно получить только с помощью кипящей воды. А чтобы цикл был автоматический, необходимо чтобы пар производился отдельно в котле. Папену приписывают изобретение лодки, которое приводилось в движение посредством реактивной силы в комбинации концепций Таги-аль-Дина и Севери; также его изобретением считается предохранительный клапан.

Все описанные устройства не были использованы и признаны практичными. Даже «пожарная установка», которую в 1698 году сконструировал Томас Севери, прослужила не долго. Из-за высокого давления создаваемого паром в емкостях с жидкостями, они часто взрывались. Поэтому его изобретение посчитали небезопасным. В свете всех этих неудач история изобретения паровых машин могла бы прерваться, но нет.

На картинках изображен паровой тягач Куньо. Как можно заметить, он был очень громоздким и неудобным в управлении.

Английским кузнец, Томас Ньюкомен в 1712 году продемонстрировал свой «атмосферный двигатель». Он представлял собой усовершенствованную модель парового двигателя Севери. Он получил свое применение в качестве откачки воды из шахт. В шахтном насосе коромысло было связано с тягой, которая спускалась в шахту к камере насоса. Возвратно-поступательные движения тяги передавались поршню насоса, подававшему воду вверх. Двигатель Ньюкомена был популярен и пользовался спросом. Именно с появлением данного двигателя принято связывать начало английской промышленной революции. В России первая вакуумная машина была спроектирована И.И.Ползуновым в 1763 году, а через год проект был воплощен в жизнь. Она приводила в действие воздуходувные меха на Барнаульских Колывано-Воскресенских заводах. Идея Оливера Эванса и Ричарда Тревитика, о использовании паров высокого давления, принесла значительные результаты. Р.Тревитик успешно построил промышленные однотактовые двигатели высокого давления, известные как «корнуэльские двигатели». Не смотря на увеличение эффективности, так же возросло количество случаев взрывов котлов, которые не выдерживали огромного давления. Поэтому принято было использовать предохранительный клапан, для выпуска излишнего давления.

Французский изобретатель Николас-Йозеф Куньо продемонстрировал в 1769 году первое действующее самоходное паровое транспортное средство: «fardier à vapeur» (паровая телега). Его изобретение можно посчитать первым автомобилем. Самоходный паровой трактор используемый в качестве мобильного источника механической энергии показал свою эффективность, он приводил в движение различные СХ машины. В 1788 году был построен, Джоном Фитчем пароход, который осуществлял регулярное сообщение по реке Делавер между Филадельфией и Берлингтоном. Он обладал вместимостью всего 30 человек, а передвигался со скоростью до 12 км/ч. 21 февраля 1804 года на металлургическом заводе Пенидаррен в Мертир-Тидвиле в Южном Уэльсе был продемонстрирован первый самоходный железнодорожный паровой поезд, который был построен Ричардом Тревитиком.

Двигатель Corliss

«Улучшенный клапан Корлисса Гордона», детальный вид. Пластина для запястья — это центральная пластина, от которой стержни исходят к каждому из 4 клапанов.

Паровой двигатель Корлисс (патент 1849) был назван наибольшее улучшение начиная с Джеймса Уатта. Двигатель Corliss значительно улучшил управление скоростью и повысил эффективность, что сделало его пригодным для всех видов промышленного применения, включая прядение.

Компания Corliss использовала отдельные порты для подачи и выпуска пара, которые не позволяли выхлопу охлаждать канал, используемый горячим паром. Corliss также использовала частично вращающиеся клапаны, которые обеспечивали быстрое срабатывание и помогали снизить потери давления. Сами клапаны также были источником пониженного трения, особенно по сравнению с золотниковыми клапанами, которые обычно использовали 10% мощности двигателя.

Корлисс использовал автоматическое отключение переменных. Клапанный механизм регулирует частоту вращения двигателя с помощью регулятора для изменения момента отключения. Это частично способствовало повышению эффективности в дополнение к лучшему контролю скорости.

История изобретения парового двигателя

Упоминание о первых паровых машинах датировано первым столетием нашей эры. Устройство, описано Героном Александрийским ‒ пар выходил из сопл, закреплённых на шаре, и приводил в движение двигатель.

Правда, настоящая паровая турбина появилась в Египте в 16 веке. Ее изобрел араб Таги-аль-Диноме.

Подобную машину построил 1629 году итальянский инженер Джованни Бранка. То есть, как только в обществе наступило экономическое благополучие и возникла необходимость в данном механизме, его тот час же изобрели.

В конце 17 века были созданы ещё две модели: в Испании двигатель сконструировал Аянс де Бомонт, а в Англии Эдвард Сомерсет в 1663 году установил паровую установку для закачки воды в Большую башню замка Реглан. Но все проекты быстро сворачивались и забывались. Тогда, как впрочем, и сейчас все новое не воспринималось большинством, и деньги на разработку никто давать не решался.

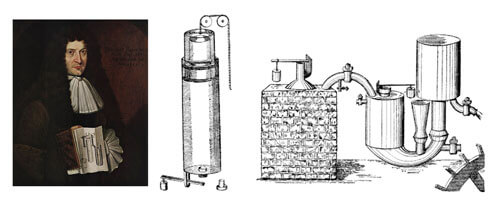

Паровой котёл создал француз Дени Папен. Он же изобрёл и предохранительный клапан для стравливания избыточного давления. Дело в том, что высокое давление, создаваемое паром, приводило к частым взрывам.

Кстати, в то же время появилось и расхожее выражение: «выпустить пар», которое означало ‒ успокоить нервы, пошумев на окружающих, без сноса собственного котелка и без жертв среди мирного населения.

Но на этом история паровых двигателей не прервалась. Англичанин Томас Ньюкомен в 1712 году сделал шахтный насос для подачи воды на верх. Двигатель Ньюкомена стал пользоваться спросом, с его массового выпуска началась английская промышленная революция.

В России первую паровую машину в 1763 году спроектировал И.И.Ползунов. С ее помощью приводились в действие воздуходувные меха на заводах.

А француз Николас-Йозеф Куньо шесть лет спустя сконструировал первую паровую телегу. Она приводила в движение сельскохозяйственные механизмы.

А в 1788 году Джон Фитч построил пароход, который вмещал 30 человек, и шел со скоростью до 12 километров в час.

В 1804 году на металлургическом заводе в Южном Уэльсе был испытан первый железнодорожный паровой поезд, его построил Ричард Тревитик.

Конструкция и механизм действия паровой машины

Паровой двигатель сжигает топливо во внешней камере сгорания. В результате тепло превращает воду в сжатый пар, который поступает в цилиндры и поршнем вращает коленчатый вал. Последний приводит в действие зубчатую передачу двигателя. Поскольку мотор не сжигает топливо внутри цилиндра, как это делает обычный двигатель, он может работать на любом топливе с меньшим количеством выхлопов.

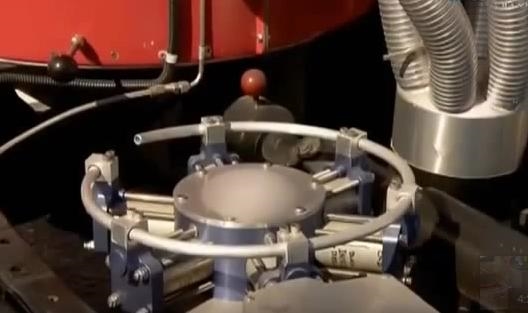

Цилиндрический корпус современного парового двигателя сделан из алюминия. Рабочие устанавливают стержни для крепления 6 цилиндров из нержавеющей стали. Так как происходит постоянный контакт с паром, все детали сделаны из нержавеющих материалов.

Рабочий вставляет в каждый цилиндр поршень. Он алюминиевый, а головка и уплотнение, не дающие ему соприкасаться со стенками цилиндра, сделаны из жаростойкого углеродного волокна.  Стойки поршней соединены с коленвалом в центре кожуха с помощью особой детали – крестовины. Она нужна, чтобы скорректировать ход поршня, создавая более ровное вращение вала и сообщая двигателю больше энергии.

В отличие от обычного автомобильного мотора, где цилиндры расположены в ряд, эти цилиндры имеют идеальную конфигурацию и потому равноудалены от центра. Это предотвращает деформацию мотора под действием высокой температуры.

Над крестовиной для еще более ровного хода коленчатого вала помещен противовес. Теперь над каждым поршнем устанавливаются толкатели, которые воздействуют на клапан, позволяющий входить в цилиндр и двигать поршень. Основание каждого толкателя вставляют в направляющее кольцо. Затем закрепляют головки цилиндров. В каждой из них находится паровой клапан. Толкатель вставляют в клапан и в завершение сборки устанавливают эксцентрик, который двигает толкатели при вращении вала.

Собранные на заводе двигатели подвергаются нескольким эксплуатационным испытаниям. Первый пробный пуск с применением сжатого воздуха для поиска утечек и проверки, все ли детали работают как нужно. Если все в порядке, то уже процесс повторяют уже с паром.

Такой паровой двигатель может давать энергию разным механизмам. От автомобилей и кораблей до электрогенераторов. В автомобиле ему не нужна трансмиссия. Он производит большое количество энергии вращения.

Теперь теплообменник – компонент, превращающий воду в пар, который и создает энергию. При помощи колеса стальную трубку превращают в спираль. Спираль скрепляют стальной проволокой, оставляя зазоры. Когда топливо сгорает, жар распространяется с внешней стороны витков и между ними, нагревая воду внутри трубки быстрее и эффективнее, чем при контакте только с верхней и нижней поверхностями. Результат – перегретый пар всего за 5 секунд.

Нужны 6 таких спиралей, каждая для питания одного цилиндра. Стопка спиралей образует первичный теплообменник двигателя. Для проверки используют любые виды топлива. Даже отходы, такие как отработанное моторное масло и использованное растительное масло из фритюрниц в ресторанах. Подойдет практически все, что горит. Топливо сгорает при низком давлении, а не высоком, как в бензиновом или дизельном двигателе. Это означает, что горение идет на производство пара, создавая гораздо меньше парниковых газов. Большинство углеводородов полностью и не нужно доливать воду, потому что конденсатор снова превращает пар в воду, реализуя повторное использование.

Вода также действует в качестве смазки для двигателя. Паровой машине не нужно моторное масло. Помимо сгорания топлива она способна работать на других источниках тепла, таких как солнечный жар и выбросы тепла из топок и двигателей. Круто или нет? Решайте сами.

Можно сделать из простой банки двигатель, об этом в отдельной статье. Готовые китайские генераторы и другие изобретения в этом китайском магазине.

Как работает локомотив

ПаровозСтроение паровоза

1. Топка
2. Дверь Топки
3. Колосники / Колосниковая Решетка
4. Поддувало – место для поддува воздуха
5. Уголь
6. Вода
7. Жаровые трубы
8. Регулятор
9. Коллектор для другого парового оборудования (т. е. свисток, перерывы, воздуходувка и т. д)
10. Паровой купол
11. Главная Паровая Труба
12. Выхлопная труба
13. Взрывная Труба
14. Цилиндр
15. Поршень
16. Задвижка
17. Дымоход
18. Шатун
19. Рукоятка
20. Ведущее колесо
21. Паропровод для тормозов поезда
22. Боковые резервуары для воды
23. Песочница, для тяги по мокрым рельсам
24. Дымосборник
25. Предохранительный клапан

Паровой двигатель использует угольный огонь (хотя есть и некоторые исключения) в качестве источника энергии для кипячения воды и получения пара.

Горячие газы от горящего угля в топке проходят через котел в «огненных трубах» (144 штуки в случае Локомотива «Барклай»), прежде чем покинуть двигатель через дымовую трубу и дымоход.

По мере того как вода в котле закипает, горячий “мокрый” пар поднимается вверх и собирается из парового купола на верхней части котла через регулирующий клапан, который машинист использует для управления скоростью движения локомотивов.

Из регулятора пар подается по трубопроводу в цилиндры и поочередно поступает через клапаны-золотники (расположенные сбоку корпуса цилиндра), толкая поршень в цилиндре вперед и назад.

Поршень соединен с ведущими колесами через «шатун» и «кривошип» (или «клапанный механизм», как его обычно называют), и движение поршня туда-сюда вращает ведущие колеса. Каждый раз, когда поршень цилиндра движется вперед и назад, ведущее колесо совершает полный оборот.

Рычаг «кривошипа» на каждой стороне локомотива смещен на 90 градусов, чтобы предотвратить его заклинивание, если паровоз остановится с ними в горизонтальном положении.

После выхода из цилиндра отработанный пар выходит из двигателя через дутьевую трубу и поднимается в дымоход в коптильне. Действие пара в дутьевой трубе создает более низкое давление в дымовой трубе, а также помогает вытягивать горячие газы из огня через трубы котла и в свою очередь производить больше пара.
