Замена передних стоек ВАЗ 2114

А теперь подробнее о том, как осуществляется замена опор передних стоек ВАЗ 2114 своими руками. Для начала стоит подготовить автомобиль к проведению работ – отключить аккумулятор, под задние колеса установить упоры, чтобы нельзя было сдвинуть машину. И начинаем:

1. Поднимаем ремонтируемую сторону при помощи домкрата.
2. Снимаем колесо. Нужно ли говорить, что ослабить болты нужно заблаговременно?
3. Тормозную трубку убираете в сторону, чтобы не повредить ее.
4. Ключами на «17» и «19» выкручиваете болты крепления стойки к ступице. Эти болты и гайки можно сразу выкинуть – повторное использование недопустимо. Во-первых, на резьбе имеется пластиковый фиксатор, а он рассчитан на малое число затягиваний. Во-вторых, сказывается усталость металла и болт может деформироваться при затяжке.
5. На ВАЗ 2114 замена передней стойки может происходить без снятия пружины. Но выкрутить гайку и демонтировать наконечник рулевой тяги все же придется.
6. Ключом на «13» требуется выкрутить все три гайки, которыми крепится корпус опорного подшипника к кузову автомобиля.

После этого вся стойка в сборе может быть снята, а на ее место установлена новая. Как можно видеть, замена передних стоек ВАЗ 2114 не столь уж сложна. Но если вы ставите старую пружину, придется повозиться с разборкой старого узла – это может быть проблематично, так как длительная эксплуатация сказывается на нем. Появляется ржавчина, металл «прикипает», иной раз даже проникающая смазка не может выручить.

На обеих сторонах процедура ремонта одинакова. Установка новой стойки проводится в обратной последовательности

Важно при этом соблюдать момент затяжки резьбовых соединений, так как от этого зависит ваша безопасность. Воспользуйтесь для удобства динамометрическим ключом

На этом замена передних стоек ВАЗ 2114 окончена, можно продолжать пользоваться автомобилем.

Нюансы выбора

Если вы любитель жёсткого и динамичного вождения, то не стоит устанавливать на автомобиль излишне мягкую подвеску. Это приведёт к плохой управляемости на поворотах, машина будет уходить в крен, что довольно опасно и может спровоцировать ДТП. Мягкая подвеска хороша для неспешных путешествий по городу, а вот если вы решили серьёзно доработать автомобиль, то стоит прислушаться к нижеприведенным советам.

Стойки стабилизатора ВАЗ 2110

В первую очередь при тюнинге подвески ВАЗ 2109 нужно заменить и стабилизаторы. Родные не смогут дать должного эффекта, поэтому мы рекомендуем приобрести стабилизаторы поперечной устойчивости от ВАЗ 2110. Стоит заметить, что покупать их нужно в сборе со стойками

Заменить их несложно, но следует соблюдать осторожность с гайками.Следующим шагом должна стать замена амортизаторов. Для хорошей работы со спортивной подвеской желательно установить газовые амортизаторы: например, подойдут изделия Plaza

Возможно, вам потребуется изменить угол наклона ведущих колёс. Угол продольного наклона нужно будет увеличить. Не повредит и распорка между чашками передних опор автомобиля.

Даже при стандартной подвеске такая доработка автомобиля даст большую жёсткость подвески, уменьшит крены при повороте. При резком повороте руля машина будет менять траекторию плавно. Машина будет входить в повороты значительно легче и увереннее даже на большой скорости.Если вы решили ставить подвеску KW для ВАЗ 2109, то желательно приобрести и амортизаторы KW, которые в наборе будут иметь и необходимые пружины.

Амортизаторы KW

Это позволит сделать машину более управляемой, она будет лучше отзываться на действия руля, к тому же система в целом будет работать правильно. Клиренс увеличится на два сантиметра. Стоит заметить, что не рекомендуется срезать пружины. Если вы хотите получить автомобиль с малым клиренсом, то нужно приобретать укороченные амортизаторы уже с завода, в противном случае машина будет практически неуправляема при повороте. Стоит учесть и тот факт, что с укороченными пружинами подвеска автомобиля работает значительно хуже.

Поднимаем подвеску. Дешевый и быстрый способ (ПРОСТАВКИ ПРУЖИН)

Универсальные проставки пружин, как их ставить и для чего они необходимы. Музыка в видео : Art Of Trance — Madagascar (Ferry .

Но если «Приору» хэтчбек с большой натяжкой можно именовать покорительницей лесных дорог и горных вершин, то кузов купе подобного титула удостоиться никак не может. У таковой машины очень уж длинноватое расстояние меж фронтальными и задними колесами и очень большой фронтальный свес. Как ни крути, но по деревенским проселкам на ней проехать будет трудновато. Схожая конструкция автомобиля хороша только для асфальтных покрытий.

Но даже на их необходимо будет очень аккуратненько ездить там, где имеются большие выбоины и есть необходимость преодоления искусственных неровностей. Но так как излишних и выступающих частей из-под коробки на «Приоре» нет, вы сможете с уверенностью рассчитывать на качество имеющегося дорожного просвета.

Невзирая на отсутствие торчащих из-под днища «Приоры» деталей, можно очень уменьшить величину клиренса, если высадить в машину много людей и загрузить багажник вещами. Понижение его длины только только на 20 мм уже будет довольно для касания поверхности «лежачего полицейского» днищем. Следует форсировать подобные препятствия с особенной тщательностью, чтобы впору убрать возможность возникновения поломок.

Устройство и назначение передней подвески ВАЗ 2110

Рассмотрим, как устроена передняя подвеска ВАЗ 2110, насколько она соответствует современным стандартам, выполнение каких функций обеспечивает, и какого внимания к себе требует.

Назначение

Прежде всего, она предназначена для крепления колес, а также призвана обеспечивать амортизацию всего переда автомобиля, его устойчивости на дороге во время езды, возможность ряда регулировок колес, а именно — по оси поворота (углу ее продольного наклона) схождению, развалу.

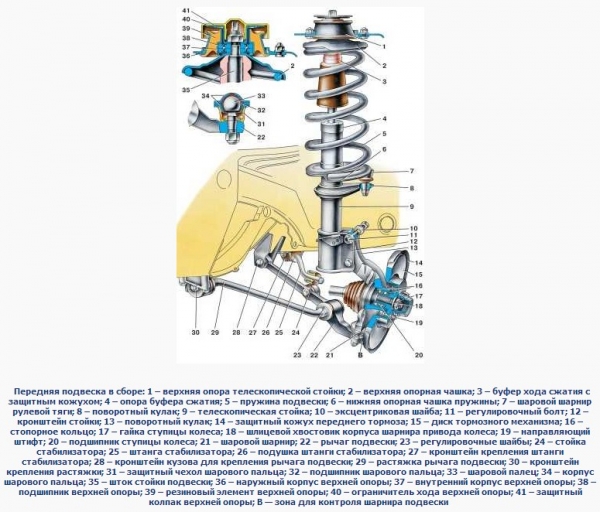

Схема передней подвески ВАЗ 2110 в сборе

Главные узлы

Поговорим про ее устройство.

Самый главный элемент передней подвески — ее стойка (гидравлическая телескопическая) – незаменимая в деле амортизации, то есть – обеспечения комфортной езды, без особой тряски (насколько это вообще возможно) по кочкам и ухабам наших дорог. Именно благодаря стойке, а вернее – ее поворотному кулаку с верхним болтом, оснащенным эксцентриковыми шайбой и пояском, обеспечивается возможность изменять развал колеса.

Телескопическая стойка передней подвески ВАЗ 2110

На стойке устанавливаются:

• Специальная пружина;
• Буфер, ограничивающий ход сжатия, изготовленный из полиуретана;
• Верхняя опора. Ее устройство таково: она прикреплена к стойке, к которой крепится брызговик самоконтрящимися гайками. Поэтому, если вы будете производить ремонт своими руками, не упустите этот момент – нельзя использовать обычные гайки;
• Подшипник, дающий возможность для поворачивания стойки совместно с колесами;
• Амортизатор, в котором для лучшей работы установлены пружина и плунжер.

Шаровая опора объединяет нижние части: поворотный кулак и рычаг. Продольные растяжки, нижние рычаги, опоры, которые имеет поперечина, между собой соединяют резинометаллические шарниры. С помощью специальных шайб становится возможной регулировка продольного наклона оси поворота. Радиально-упорный, не регулируемый подшипник крепит ступицы колес.

Шаровая опора ВАЗ 2110

Поперечина – это штанга, с которой соединены нижние рычаги. Посредине она прикреплена к кузову, в чем ей помогают резиновые подушки. Такое, вкратце, устройство передней подвески. А сейчас рассмотрим возможные неисправности, которые можно в одних случаях – устранить своими руками, в других – лучше обратиться к специалистам.

Поперечина ВАЗ 2110

Стук

Если во время движения вы слышите стук в передней подвеске, то главными причинами могут быть:

• Неисправности в стойке;
• Ослабли болты, возможно, износились растяжки или подушки, которыми снабжена поперечина;
• Ослабло крепление к кузову;
• Разрушились резиновые части, при этом стук имеет явно выраженный «металлический» звук;
• Стучит «обмякшая», а то и сломанная пружина;
• Износ шарниров;
• Стук из-за дисбаланса колес.

В принципе, в любом из перечисленных случаев может помочь ремонт передней подвески ВАЗ 2110, выполненный своими руками, в ходе которого нужно заменить изношенную деталь или (в последнем варианте причин, по которым слышится стук) — отбалансировать колесо.

Тяга автомобиля в сторону

Автомобиль «уводит» в сторону при движении прямо. Среди причин такой неисправности могут быть:

• Каждая пружина имеет собственную степень сжатия. В таком случае пружина, потерявшая упругость, должна быть заменена;
• В шинах различное давление. Проверяем и исправляем;
• Разрушен резиновый элемент у одной из опор стоек. При этом также слышится характерный стук во время движения. Проблема решается заменой этого элемента;
• Нарушены углы установки колес. С этой неисправностью может быть связан повышенный износ шин. Если сами не справитесь, лучше поручить это дело специалистам.

Износ шин

Это может быть связано как с неправильной ездой (лихие разгоны, торможения, превышение допустимой нагрузки машины), так и с другими причинами:

• нарушениями углов установки колес;
• большим износом шарниров;
• дисбалансом колес.

Проверка подвески

Зная значение и устройство подвески, вы сможете при каждом осмотре машины на яме (эстакаде) и техобслуживании проверять ее состоянии

Особое внимание уделите состоянию защитных чехлов на шаровых шарнирах. Осмотрите, не появились ли от тряски и ударов по ухабам на подвеске деформации, трещины или вмятины

Обязательно проверяйте состояние всех резиновых и резинометаллических деталей, а также шарового шарнира каждого колеса. Помните: вовремя замеченная и устраненная неисправность – значительно меньшее зло, чем ремонт тогда, когда уже все разваливается.

Доработка подвески

Многие владельцы ВАЗ 2110, не считают заводскую подвеску идеальной, и делают ее тюнинг, для улучшения устойчивости и управляемости на дороге.

• Вениамин
• Распечатать

Лада 2115 *****КРАСАВИЦА***** › Бортжурнал › Передняя подвестка

Всем Доброго времени суток!Вот дошли руки до передней подвески, до этого было куплены все запчасти для передней подвески

тюнинг передней подвески ваз 2115, доработка ходовой части ваз 2113-2115Замена амортизаторов и пружин передней подвески Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Заменять пружины (и амортизаторы лада 2115) следует только парами (на передней и/ или задней оси).

Работу выполняем на смотровой канаве или эстакаде, но можно и на ровной горизонтальной площадке.

Для замены пружин и амортизаторов передней подвески снимаем и разбираем направляющую пружинную стойку.

Существуют два варианта снятия направляющей пружинной стойки ваз 2113. В первом варианте ее можно демонтировать в сборе с поворотным кулаком и тормозным диском, не ослабляя гайки нижнего и верхнего (регулировочного) болтов крепления стойки к поворотному кулаку. Этот вариант удобен в том случае, если после выполнения работы не планируется регулировка углов установки передних колес.

Но так как после замены амортизаторов, рулевых наконечников и пружин углы установки колес отрегулировать необходимо, мы рассмотрим второй вариант.

Вывешиваем и снимаем колесо со стороны снимаемой стойки. Поворачиваем рулевое колесо в противоположную сторону до упора.Вынимаем шплинт…

Съемником выпрессовываем палец из рычага.При отсутствии съемника гайку отворачиваем не до конца, вставляем монтажную лопатку в распор между рулевой тягой и рычагом стойки и молотком наносим удары по торцу рычага стойки.

При последующей установке направляющей пружинной стойки совмещение меток не гарантирует точной установки заданного угла развала колеса, но позволяет добиться небольшого отклонения от первоначального значения.Головкой «на 19» отворачиваем гайку верхнего болта, удерживая болт от проворачивания ключом той жеразмерности.

Вынимаем из корпуса стойки шток с рабочим цилиндром и сливаем амортизаторную жидкость в емкость.

Устанавливаем пружину со стяжками на нижнюю опорную чашку стойки.

Устанавливаем верхнюю опорную чашку пружины, верхнюю опору, наживляем и затягиваем специальным ключом гайку штока. Снимаем стяжки пружины.

Регулировку углов установки управляемых колес рекомендуем выполнять на СТО.ВОТ этот хлам что я поменял=)

ВНИМАНИЕ ! Не прокачанный перед установкой двухтрубный амортизатор — частая причина выхода из строя поршневой системы амортизатора. Это нарушение инструкций по установке и возможная причина не гарантийного случая! Если во внутренней гильзе амортизатора остается воздух, амортизатор не может правильно выполнять свои функции

Сбой работы приводит к шумам, стукам при работе амортизатора и возможному его выходу из строя.

На основании длительного опыта работы, инженеры компании ОАО «Самара-Лада» подготовили оптимальные рекомендации по технологии прокачки амортизатора:

Перед установкой двухтрубного амортизатора на автомобиль, его нужно привести в рабочее состояние. Во время транспортировки и хранения, в двухтрубных амортизаторах, рабочая жидкость может перетечь из внутреннего в наружный цилиндр, при этом во внутренний цилиндр попадает газ подпора. В этом случае амортизатор будет издавать стуки при работе в подвеске автомобиля, а его дроссельные клапана подвергаются разрушению. Чтобы избежать поломки амортизатора, его перед установкой ОБЯЗАТЕЛЬНО нужно привести в рабочее состояние (прокачать). Для этого:

1) Переверните амортизатор штоком вниз и плавно, без рывков, сожмите его;

2). Зафиксируйте шток амортизатора в этом положении на 2-3 сек.;

3). Удерживая шток, переверните амортизатор штоком вверх, зафиксируйте амортизатор в этом положении на 3-6 сек.;

4) Выдержав амортизатор в вертикальном положении, указанное время и плавно выдвиньте шток до конца хода;

5). Переверните амортизатор штоком в низ, сделайте паузу 2-3сек. и повторите операции 1, 2, 3, Г 5-8 раз;

6) Закончив прокачивать амортизатор, выполняя последовательность, остановитесь на пункте 4;

7) Удерживая амортизатор вертикально, штоком вверх, выполните контрольную операцию (резкими, но короткими движениями штока убедитесь в плавном, без провалов, перемещении поршня). Качественно прокаченный амортизатор – это плавное без провалов перемещение поршня.

После прокачки амортизатор должен находится в рабочем положении, ШТОКОМ ВЕРТИКАЛЬНО ВВЕРХ, вплоть до полной установки на автомобиль.Подвеска меня полностью устраивает!=)Всем Спасибо что прочитали весь пост до конца!Всем Спасибо за внимание!Всем удачи на дорогах!

Особенности задней подвески Duster

На машинах серии 2WD положение ступиц фиксированное, механизм настройки углов отсутствует, производитель рекомендует периодическую проверку параметра (при выходе значения из поля допуска балка или рычаги подлежат замене). Поперечная балка соединена с продольными рычагами контактной сваркой с дополнительными косынками, повышающими прочность конструкции. При движении по неровностям поперечная часть подвески скручивается, смягчая удары.

На автомобилях с полным приводом в задней подвеске предусмотрен болт с эксцентриковой головкой, изменяющий длину поперечного рычага и корректирующий угол схождения. При этом корректировка развала не предусмотрена, параметр задан геометрическими размерами штанг и подрамника. Перед началом регулировки из машины вынимаются посторонние грузы, а бак заполняется на 50% объема. Амортизаторы прокачиваются 2-3 последовательными нажатиями на задний, а затем на передний бамперы (усилие в пределах 40-50 кг).

Ходовая часть ВАЗ 2114: описание, ремонт

Принципиально конструкции ходовой части переднеприводных автомобилей ВАЗ различных моделей схожи между собой, тем не менее различия есть. Автолюбителям полезно будет разобраться в вопросе, из чего состоит подвеска ВАЗ 2114, знать причины и виды неисправностей, уметь их устранять.

Устройство передней подвески

Тип подвески — независимый, телескопический. Основные узлы и элементы, из которых состоит передняя подвеска ВАЗ 2114 рассмотрим подробнее.

1. Основой является главный опорно-поворотный элемент — передняя стойка. Собрана в единый узел с пружиной цилиндрической формы, поворотным подшипником, верхней и нижней опорными чашками. Нижним кронштейном стойка крепится к поворотному кулаку ступицы, вверху закреплена к кузову тремя болтами и верхней чашкой упирается в стакан. Имеет поворотный кулак для присоединения пальца рулевой тяги.
2. Передняя ступица в сборе с шаровой опорой, двухрядным подшипником, тормозным диском и суппортом. Шаровая опора неподвижно прикручена к нижнему рычагу подвески, палец опоры вставлен в посадочное место снизу ступицы и прикручен гайкой.
3. Нижний рычаг подвески крепится к растяжке, которая двумя концами прикрепляется к лонжерону кузова с помощью двух кронштейнов. С одной стороны растяжки имеется узел крепления стабилизатора поперечной устойчивости, в котором зафиксирован один его конец. Второй конец стабилизатора закреплен на растяжке подвески второго переднего колеса, таким образом связывая их между собой.

Схема передней подвески на ВАЗ 2114

Поворот колеса осуществляется рулевой тягой, которая тянет за ушко на стойке и поворачивает весь узел, при этом вверху он поворачивается на опорном подшипнике, а внизу — на шаровой опоре. Стабилизатор поперечной устойчивости связывает подвеску с двух сторон воедино и заставляет ее работать синхронно.

Конструкция задних элементов

Тип подвески — зависимый, на жесткой поперечной неразрезной балке. Элементы конструкции задней подвески и способы их соединения в автомобиле ВАЗ 2114 такие.

1. Основанием является поперечная балка. Конструкция сварная, в форме буквы «Н», только с длинной поперечиной. Два передних конца балки закреплены на кронштейнах, прикрученных к задним лонжеронам автомобиля. Способ соединения с кронштейнами — шарнирный, на резинометаллических втулках. Задние концы балки имеют посадочные фланцы для колесных ступиц. Ступицы крепятся к фланцу болтами, на них смонтированы защитный кожух, тормозной цилиндр и колодки. Внутри ступицы находится двухрядный радиальный подшипник. Сверху на колодки насажен тормозной барабан и зафиксирован на ступице направляющими шпильками.
2. К задним концам балки с другой стороны от ступиц крепится нижний конец стойки с пружиной цилиндрического типа. Верхний конец амортизатора упирается в стакан, приваренный к кузову, через резиновую проставку.

Схема задней подвески на ВАЗ 2114

Схема задней подвески представлена на рис. 2. Задняя ходовая часть автомобиля ВАЗ 2114 действует следующим образом: поперечная балка работает как качающийся маятник, крепления к лонжеронам не позволяют ей двигаться вдоль оси машины. Закрепленные на противоположном конце маятника стойки с пружинами ограничивают его ход вверх-вниз и служат для колес амортизирующим и частично опорным элементом.

Краткое описание неисправностей

В большинстве случаев ремонт ходовой части можно выполнить самостоятельно. Основные неисправности, как правило, связаны с выходом из строя амортизирующих передних и задних стоек, так как они являются самым нагруженным элементом конструкции. Стойки воспринимают динамические нагрузки от кузова автомобиля, от колес во время преодоления неровностей дорожного покрытия и боковую нагрузку от воздействия рулевых тяг, которая увеличивается на малых скоростях движения.

Для снятия и установки стоек требуется два приспособления. Остальные инструменты есть в гараже каждого автолюбителя:

• стяжки для пружин;
• съемник для выталкивания из рычага пальца рулевой тяги, он же может быть использован для выпрессовки шаровой опоры при необходимости.

Более мелкие неисправности подвески возникают по причине износа уплотняющих резинок и резинометаллических втулок (сайлент-блоков). Их заменить гораздо проще, нежели стойку, хотя иногда для выпрессовки сайлент-блоков тоже нужно приспособление.

Основные достоинства многорычажки

Тот факт, что данный вид подвески используется в настоящее время, причем доля ее применимости постепенно возрастает, говорит о том, что она обладает рядом специфических особенностей, которых лишены другие виды.

Плюсы:

• Управляемость. На задней оси регулируется угол установки колес, а поперечный нижний передний рычаг самостоятельно меняет плоскость колеса, в зависимости от препятствия на дороге. Эти факторы положительно влияют на устойчивость автомобиля, за счет увеличения сцепления шин с покрытием.
• Комфорт. Распределение вибраций и шумов по рычагам существенно снижает процент возмущений, которые передаются на сам кузов. К тому же, при установке многорычажки на заднюю ось (ось — понятие условное), используется подрамник. Он тоже вносит свою лепту в виброизоляцию.
• Широкая применимость. Подавляющая доля многорычажек установлена в качестве задней подвески. Но она успешно используется и в качестве передней. Причем конструкция является прочной, что позволяет устанавливать такую подвеску на грузовые автомобили. Ограничений по типу привода нет, так как эта подвеска применяется на переднеприводных, заднеприводных и даже полноприводных автомобилях.
• Независимость. Всю подвеску, кроме подрамника, можно рассматривать или обслуживать как две самостоятельные части на разных колесах. Это особенно актуально при попытке снижения общего веса автомобиля.
• Ремонтопригодность. Все узлы меняются в сборе (это будет указано и в недостатках). В результате ремонт упрощен до минимума.

Это интересно: Преимущества автокредитования

Товар добавлен в закладки!

• Описание
• Отзывы

Задняя независимая подвеска «AUTOPRODUCT» для ВАЗ 2108, 2109, 21099, ВАЗ 2110, 2111, 2112, ВАЗ 2113, 2114, 2115, ВАЗ 2170, 2171, 2172 (Лада-Приора).

– исключается потеря контакта заднего внутреннего колеса с дорогой на виражах;

– стабильный контакт с разным дорожным покрытием и чёткий контроль автомобиля при манёврах;

– низкая неподрессоренная масса;

– повышенный комфорт при движении.

Используются оригинальные сайлентблоки «LEMFORDER» .

Устанавливается на автомобили с занижением подвески до -50 мм или с завышением до +15 мм.

Установка возможна только с доработкой гиба глушителя или с прямоточным глушителем АВТОПРОДУКТ.

Для установки потребуется:

– тормозная трубка, длина от 350 мм – 2 шт.

– гофрированная трубка с разрезом, внутренний диаметр 12 мм или 14 мм, длина 210 мм – 2 шт.

– хомут нейлоновый 5 х 350 мм – 2 шт.

Передняя подвеска

На самом деле схема передней подвески ВАЗ 2114 намного сложнее задней. Сами судите, ведь ее конструкция включает в себя в общей сложности 41 элемент. Основной из них — это амортизаторная стойка. Она монтируется на поворотный кулак с помощью двух болтов. Болт, проходящий через отверстия стоечного кронштейна, оснащается эксцентриковой шайбой и аналогичным пояском. При повороте рулевого механизма, поворачивается и верхний болт. Это приводит к повороту всего автомобиля.

Конструкция передней части

Наиболее слабое место передней подвески — это стойки амортизаторов. На них ложится основная задача, потому и нагрузка соответствующая.

Разборка и замена

Многие владельцы ВАЗ 2114 мечтают об установке пневмоподвески. Это вполне осуществимые фантазии, которые, тем не менее, потребуют от вас серьезных финансовых вложений.

Зажим

Потому если пока на пневматику вы не накопили достаточно денег, а стук в передней подвеске ВАЗ 2114 не дает вам покоя, ее придется разобрать, определить причины неисправностей и собрать всю конструкции обратно. Как это делать? Сейчас расскажем.

1. Автомобиль можно поднять с помощью подъемника, либо просто поставить на смотровую яму. Все зависит от того, какими ресурсами вы располагаете. Обязательно включите ручной тормоз, снимите с колес колпаки, ослабьте крепление болтов и демонтируйте гайки ступицы. Передняя часть должна быть эффективно зафиксирована, чтобы снять колеса.
2. Теперь демонтируйте палец шарового шарнира. Он располагается в поворотном рычаге на передней стойке. После этого снимается передняя стойка стабилизатора. Ее придется отсоединить от рычага передней подвески. Только теперь вы сможете снять растяжки с кузова. Следующий шаг будет заключаться в демонтаже шарового шарнира. Если вы забыли, он расположен и крепится к поворотному кулаку.
3. Теперь мы приступаем к снятию рычага передней подвески. Чтобы сделать работу максимально грамотно, открутите кронштейн, крепящийся к кузову. Теперь демонтируйте рычаг вместе с растяжкой и кронштейном. Не забудьте снять болты крепления колодок к поворотному кулаку.
4. Что ж, теперь перед вами суппорт, находящийся полностью в сборном состоянии. Снимать его полностью не рекомендуется, поскольку обратная сборка может привести к неприятным последствиям и лишним финансовым затратам. Лучше возьмите крюк и подвесьте его так, чтобы на основной шланг не действовала нагрузка. Далее можно будет выпрессовать шлицевой хвостовик из ступицы.
5. Подойдите к моторному отсеку и оттуда выполните демонтаж защитного кулака. Для подобной операции потребуется открутить гайки на телескопической стойке, после чего снять стойку с подвески передней части автомобиля. Она идет сразу вместе со ступицей и поворотным кулакам. Точно так же демонтируется вторая стойка передней подвески, а потом стойки снимаются со штанги.
6. Удаляя болты крепления шарового шарнира и поворотного кулака, обязательно используйте только торцевые ключи. Если пренебречь данным правилом, вы рискуете сильно навредить защитному чехлу шарнира. Сделав это, вы сами на себя навлечете лишние финансовые расходы.
7. По мере демонтажа инспектируйте состояние тех или иных элементов подвески, при необходимости выполняйте их замену.
8. Процесс сборки выполняется практически полностью по аналогии с разборкой. Но есть пара нюансов. Первый — при установке кронштейна крепежа к кузову, старайтесь не повредить резьбу, потому работайте аккуратно. Вторая — при монтаже стабилизатора поперечной устойчивости старайтесь не приводить к продольному смещению подушки на штанге.

Работа с передней и задней подвеской автомобиля ВАЗ 2114 требует от вас повышенной концентрации и знаний устройства данного узла. Потому перед началом ремонта обязательно ознакомьтесь со схемой подвески, изучите рекомендации из руководства по эксплуатации и ремонта. Можете даже просмотреть несколько видеоуроков, где наглядно рассказывается о замене и ремонте элементов передней и задней подвески.

Если вашего собственного опыта недостаточно, пополнять его, начиная с подобных работ, не стоит. Лучше сразу обратиться к специалистам проверенной станции технического обслуживания. Это будет стоить дополнительных денег, зато результат ремонта полностью себя оправдает. Ездить на неисправном автомобиле — это точно не решение проблемы.

Как провести выбор подвески?

Провести тюнинг подвески ВАЗ 2109 можно путем установки новых запчастей, которые отличаются от тех, что использует автопроизводитель при создании конструкции. При выборе нужно учитывать, что подвеска оказывает влияние на безопасность движения

Поэтому в первую очередь обращают внимание на надежность используемых деталей. Хорошая конструкция обеспечивает точное управление на асфальте и в условии несерьезного бездорожья

Автомобиль ВАЗ 2109 очень легкий. Поэтому не следует устанавливать слишком жесткую подвеску, так как значительно ухудшиться устойчивость

При выборе можно обратить внимание на комплект ВАЗ-KW, который подходит к рассматриваемой модели. К ее особенностям можно отнести:

• Подобный вариант исполнения отлично справляется с вибрацией и колебаниями на малой и высокой скорости.
• Высокая надежность – одно из основных достоинств.
• Небольшая масса составных элементов определяет то, что конструкция не утяжеляет автомобиль.
• Она мягкая и компактная.

Используя рассматриваемый набор можно сделать автомобиль более комфортным

При выборе подвески обращают внимание на следующие моменты:

• Для того чтобы автомобиль имел легкий ход выбирают мягкую подвеску. При этом все детали должны соответствовать друг другу и не мешать работе. Крен на поворотах – признак плохого состояния этого элементам. Быстрая реакция на неровности дороги и возращение автомобиля в исходное состояние являются признаком качественной подвески.
• Колебание колес и кузова даже при движении по плохой дороге должны быть незначительными.
• Момент силы от колеса к раме должен передаваться согласно установленным правилам, так как в противном случае есть вероятность концентрации нагрузки и выхода из строя одного из элементов конструкции.
• Небольшой вес определяет то, что на элементы конструкции воздействует меньшее количество сил.
• Прочность используемого материала при изготовлении – один из наиболее важных показателей. Чем выше показатель прочности, тем надежнее установленная подвеска.

Подобные рекомендации по выбору подвески позволят найти наиболее подходящий вариант исполнения.

Характеристики авто ВАЗ 2109

Кузов и габариты ВАЗ 2109
Тип кузова	хэтчбек	Колесная база, мм	2460
Количество мест	5	Колея колес спереди, мм	1400
Количество дверей	5	Колея колес сзади, мм	1370
Длина, мм	4006	Объем багажника, л	330
Ширина, мм	1650	Объем топливного бака, л	43
Высота, мм	1402	Снаряженная масса, кг	915
Клиренс, мм	170	Полная масса	1340
Размер шин	175

Независимая передняя подвеска — очень удобно

Передние колеса в автомобиле Лада 2109 не связаны между собой жёстко. Схема передней подвески ВАЗ 2109 разработана таким образом, чтобы каждое колесо имело собственную связь с рамой автомобиля. Этот принцип называется независимой подвеской. Такое строение уже давно успешно используется в автомобилестроении из-за своего главного плюса: при внешнем негативном воздействии на переднее колесо (удар, нырок в яму, повреждение) второе колесо не получает аналогичного импульса.

Независимая подвеска на ВАЗ 2109 включает в себя следующие основные элементы (на примере одного колеса).

1. Упругий элемент — пружина.
2. Демпфирующий элемент — амортизатор.
3. Направляющий элемент — рычаг передней подвески ваз 2109.
4. Стабилизатор поперечной устойчивости.
5. Поворотный кулак.
6. Шаровые опоры.
7. Шарнирные соединения.
8. Кронштейны крепления.

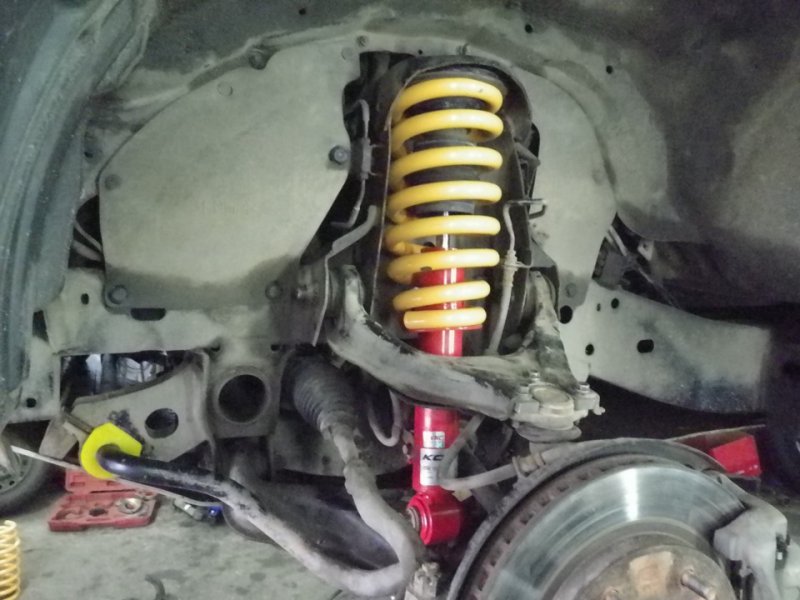

Всего можно выделить около пятидесяти элементов, составляющих устройство передней подвески ВАЗ 2109. Указаны главные детали, которые непосредственно участвуют в смягчении колебаний автомобиля. Пружина призвана смягчать резкие вертикальные удары на скорости. Существует 2 класса пружин по жесткости: А и В. На ВАЗ 2109 можно устанавливать изделия обоих классов. Главное условие: одинаковые пружины на одну ось.

Под действием силы упругости, после того, как пружина смягчила удар, она ещё долго будет находиться в движении. Чтобы амплитуда колебаний снова стала равна 0, понадобиться несколько минут. Для того чтобы моментально погасить колебания, подвеска ВАЗ 2109 оснащена гидравлическим амортизатором.

Внутри него есть цилиндр, в котором установлен шток с поршнем. При наезде на неровность поршень опускается вниз и выдавливает масло. Когда пружина намерена колебаться дальше, поршень встречает сопротивление клапанов, и масло вязко и медленно сливается вниз. Одновременно затухают и колебания.

Рычаги ВАЗ имеют шарнирную связь с колесом и передают внешнее механическое воздействие дальше на пружину и амортизатор. Связаны они с колесом посредством поворотного кулачка. В свою очередь, кулак закреплён на рычагах при помощи шаровой опоры, что обеспечивает возможность менять угол наклона рычага, но оставлять расстояние до колеса одинаковым. Стабилизатор поперечной устойчивости не дает колесам крениться (отклоняться от оси установки). При повороте, когда одно колесо стремится наклониться в сторону, стабилизатор срабатывает на скручивание и не позволяет колесу набрать крен.

Проблемы с «передком»

Нужно регулярно наблюдать за состоянием деталей вашей подвески.

Неисправности	В чём причина и что делать
Причиной небольших отклонений в работе могут быть незатянутые крепления или выход из строя какой-то мелкой детали.	Могут ослабнуть фиксирующие болты штанги стабилизатора либо гайки крепления верхней опоры (под капотом). Тогда ремонт подвески своими руками сводится к затягиванию креплений ключом. Также замены могут требовать изношенные подушки, резиновый компонент верхней опоры, сайлентблоки.
Более серьёзные неисправности — это чрезмерный износ шаровой опоры, пружины, буфера сжатия.	Ресурс шаровой при бережном обращении рассчитан на весь срок эксплуатации автомобиля. В таком случае необходимо как можно быстрее заменить поломанную деталь новой. Если проигнорировать эту проблему, могут пострадать другие элементы подвески.
Если у вашего ВАЗ 2109 после проезда ямы долго не проходят колебания, значит неисправность внутри амортизатора.	Скорее всего, нарушена герметичность клапанов, которые отвечают за сопротивление при ходе поршня вверх.

Явный признак изношенных клапанов — наличие утечек жидкости на корпусе стойки. В таком случае необходимо не только заменить клапан. Надо пополнить запас масла в цилиндре.
