Основные неисправности акб и генератора автомобиля

Инструкция по ремонту агрегата ВАЗ 2114

Разборка агрегата для ремонта представляет собой последовательность шагов:

1. Отжав три защелки, снимаем защитный кожух с корпуса.
2. Делаем отметки взаимного расположения двух крышек и статора, чтоб облегчить сборку.
3. Вывернув винты крепления, демонтируем щеточный узел.
4. Далее нужно отсоединить провода от вывода регулятора.
5. Выкручиваем крепежные болты и демонтируем диодный мост, отключив при этом выводы обмоток.
6. Вывернув четыре винта стяжки, нужно снять крышку с той стороны, где находятся контактные кольца генератора.
7. Фиксируем вал ротора от прокручивания с помощью тисков и откручиваем гайку крепления шкива. Теперь снимаем шкив генераторной установки и шайбу с вала ротора.
8. На последнем этапе демонтируем крышку ротора агрегата.

Далее можно осматривать детали и производить их ремонт или замену. Могут быть неисправны щетки, диодный мост, подшипники, трехуровневый регулятор напряжения и другие детали генераторной установки.

На современных автомобилях устанавливается большое количество электроники, что требует более мощной генераторной установки для стабильной работы бортовой сети. Низкое напряжение может сказаться на работе клапанов. При большой нагрузке генератор греется. В этом случае на ВАЗ 2114 устанавливается генератор с Приоры или Калины, способный выдавать ток до 115 А. Он крепится аналогично штатному, только нужно заменить шкив ремня привода.

Устанавливается генератор на ВАЗ 2114 в обратном порядке. После установки агрегата на штатное место подключаются все разъемы и провода, надевается ремень привода. Для натяжения ремня привода при объеме 1,5 л отводится с помощью монтировки корпус генератора от блока мотора. А при объеме 1,6 л натягивается ремень с помощью винта натяжения. От натяжки ремня зависит работоспособность генератора. Если натяжение недостаточно, то вырабатывается слабый заряд, что отрицательно сказывается на работе бортовой сети.

Признаки нестабильной работы или поломки генератора

Основные признаки неисправности главного источника питания автомобиля:

1. Мотор плохо запускается. Если генератор прекращает работать нормально, аккумуляторная батарея не получает электроэнергию для восстановления нормального напряжения. Оно должно быть в пределах 13,5 вольт. Без подзарядки, оно будит постоянно снижаться. Аккумулятор, со слабым напряжением, не сможет быстро прокручивать стартер. Следовательно, возникнут проблемы с пуском двигателя.

1. Слабый или моргающий постоянно свет фар. Второй верный признак, мы можем получить при включенном свете фар. Это, так же, заметно по подсветке приборной панели и освещении салона. Свет будит значительно слабее, чем обычно, верный признак недостатка электроэнергии в бортовой системе автомобиля. Как известно, основной поставщики энергии в систему — генератор.
2. Горит или мерцает контрольная лампа, в виде аккумулятора на панели приборов. Работа этой контрольной лампы, возможна в случае питания энергосистемы автомобиля только от аккумулятора. Нужно принимать срочные меры.
3. Свист или запах горелой резины в моторном отсеке. Такой признак даёт знать о том, что ремень привода основного источника питания проскальзывают, следовательно, вал ротора вращается медленно, либо не вращается вообще. В этом случае потребители электроэнергии автомобиля испытывают дефицит электрической энергии.
4. Под капотом слышен скрежет и шуршание. По этому, шуму можно судить о выходе из строя подшипников вала ротора. В них увеличился зазор, появился люфт, при котором ротор касается статора. Отсюда следует, что электрическая энергия не вырабатывается в нужном количестве.

Существует верный способ подтвердить все причины неисправности. Достаточно на работающем двигателе отключить массу или снять минусовую клемму с аккумуляторной батареи. Если двигатель заглохнет или станет работать с перебоями, значит нужно срочно ремонтировать основной источник питания автомобиля.

«>

Рекомендуем посмотреть:

• Принцип работы генератора переменного тока автомобиля
• Пропадает заряд аккумулятора на ваз 2107
• Принцип регулирования напряжения генератора
• Проверка реле зарядки ваз 2107

• Проверка степени разряженности акб

• Реле регулятор зарядки ваз 2106

14. Установите конденсатор и щеткодержатель в порядке, обратном снятию

Обратите внимание, конденсатор должен быть точно сориентирован относительно установочного выступа на крышке, иначе щеткодержатель не встанет на место

4 Неисправности электрических узлов – на что обратить внимание

Неисправности генератора не обязательно вызываются его поломкой. Причина может скрываться в аккумуляторной батарее или электрической цепи. Источниками электропитания на автомобиле являются автогенератор и АКБ. Неисправности в одном из них вызывают перебои в работе всей системы электроснабжения. Вследствие машина эксплуатируется или в ненормальных условиях или останавливается.

Поворачивая ключ в замке зажигания, обращаем первым делом внимание на показания приборов. Когда не горит индикатор, это указывает на перегорание предохранителя, обрыв в проводах, неисправность контактов замка зажигания или реле

На некоторых автомобилях установлен, кроме индикатора, вольтметр. Если лампочка индикатора светит, но стрелка вольтметра находится в красной зоне или начале шкалы, возможен обрыв в статоре, вентилях или диодах. Короткое замыкание тоже провоцирует подобное поведение вольтметра.

Одновременный отказ индикатора и вольтметра наверняка вызван проблемами со щетками: они или износились, или отсутствует контакт между ними и регулятором. Негативное влияние на работоспособность генератора оказывают окисленные контактные кольца, их разрыв с обмоткой возбуждения, неисправный регулятор. Это указывает, что вовремя не проводилось техническое обслуживание.

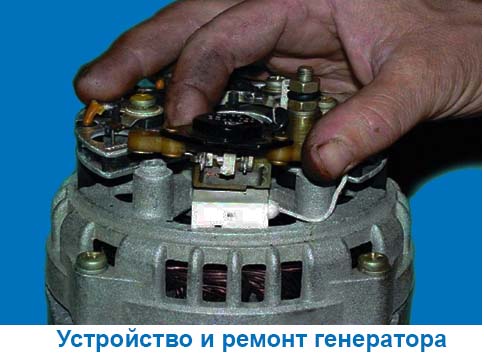

Ремонт и замена диодного моста

Поскольку устройство выпрямителя простое, а стоимость узла целиком невысокая, выбор ремонта или замены диодов зависит преимущественно от наличия свободного времени у автолюбителя:

• снимать узел выпрямителя придется в любом случае;
• замена генератора своими руками обойдется немного дороже, зато осуществляется быстрее;
• выбивание и запрессовка новых диодов дольше по времени, но дешевле материально;
• если влага попадает на узел выпрямителя регулярно, проще снять диодный мост и вынести его в отдельный узел под капотом, защитив самодельным корпусом, так как исправная бортовая сеть стоит потраченного времени.

Основной ошибкой при замене «подковы» выпрямителя генератора является замыкание двух пластин болтом. Этот крепежный элемент переставляется со старого диодного мостика, а изолятор остается в квадратном посадочном отверстии. Его необходимо извлечь и перенести на новое место эксплуатации перед тем, как заменить диодный мост.

На трех винтах крепления обмоток статора имеются диэлектрические прокладки (гетинакс или текстолит). Четвертый винт без подобной шайбы крепится в специально предназначенное для него отверстие, поэтому лучше запомнить его расположение перед тем, как снять.

При покупке диодов «с рук» на рынке или после установки комплекта полупроводниковых приборов из собственных запасов может быть выявлена их неисправность:

• в холодном состоянии диод «прозванивается» нормально (сопротивление 500 – 700 Ом в одну сторону, бесконечность в противоположном направлении);
• после запуска ДВС при нагревании мостика диод «пробивается», не отсекает отрицательное значение напряжения.

Поэтому перед тем, как проверить диодный мост генератора мультиметром, лучше производить в нагретом до 50 – 80 градусов состоянии.

Инструменты и материалы

Чтобы снять генератор ВАЗ 2114, нужно приготовить следующие инструменты:

• гаечный ключ на «10» и «13»;
• рожковый ключ на 17х19;
• монтировку;
• головку на «15».

Следует приготовить ветошь для очищения поверхностей от загрязнений.

Этапы

Процедура снятия включает в себя такие этапы:

1. Сначала нужно снять защиту с двигателя.
2. Далее следует ослабить натяжной ролик ремня привода, надетый на шкив.
3. Затем сначала откручиваем верхний крепежный болт генератора, а потом нижний.
4. Освобождаем крепление компрессора кондиционера.
5. Снимаем ремень привода со шкива и демонтируем генератор, сдвигая его в правую сторону ближе к аккумулятору.
6. Окрутив болт крепления компрессора кондиционера, подвешиваем устройство.
7. Выкручиваем болты крепления генераторной установки.
8. Отсоединив клеммы генератора, снимаем его для ремонта.

Источники

• https://SwapMotor.ru/ustrojstvo-dvigatelya/diodnyj-most-generatora.html
• https://carnovato.ru/kak-proverit-diodnyiy-most/
• https://AutoManya.ru/sovety/zamena-shchetok-generatora.html
• https://AutoManya.ru/lada-drugoe/priznaki-neispravnosti-diodnogo-mosta-generatora.html
• https://pricep-vlg.ru/remont-svoimi-rukami/kak-proverit-diodnyy-most-generatora/

Основные неисправности генераторов переменного тока

Обрыв обмотки возбуждения

При этой неисправности в обмотке статора индуктируется э. д. с. до 3—4 В, обусловленная остаточным магнетизмом стали ротора.

Нарушение контакта в щеточном узле вследствие окисления или замасливания контактных колец генератора, сильного износа или зависания щеток в щеткодержателях, уменьшения упругости пружин щеткодержателей и т. п.

Неисправность сопровождается увеличением сопротивления цепи возбуждения генератора, поэтому снижается сила тока возбуждения, а вместе ё этим падает мощность генератора.

Напряжение генератора до номинальной величины достигает только при повышенной частоте вращения ротора.

Витковое замыкание

в катушке обмотки возбуждения вызывается теми же причинами и приводит к аналогичным последствиям, что и в генераторах постоянного тока.

Определяется витковое замыкание измерением сопротивления обмотки омметром.

Замыкание обмотки возбуждения на корпус

чаще всего происходит в местах вывод концов катушек к контактным кольцам. Короткозамкнутая катушка обесточивается, магнитный поток возбуждения резко снижается, поэтому напряжение генератора станет меньшим и ток от него во внешнюю цепь не поступает.

Эту неисправность определяют при помощи вольтметра или контрольной лампы напряжением 220—500 В, подключением одного проводника на железо ротора, а другого — на контактное кольцо.

Если в течение 1 мин тока в цепи не будет, то изоляция обмотки хорошая.

Обрыв в цепи фазовой обмотки статора.

При наличии обрыва соединительного провода одной фазы генератора к зажиму выпрямителя фаза выключается, а поэтому значительно увеличивается сопротивление обмотки статора, что снижает мощность генератора.

При обрыве двух фаз прерывается вся цепь обмотки статора, и генератор не будет работать.

При разобранном генераторе для определения обрыва в фазовой обмотке статора необходимо поочередно подключать к аккумуляторной батарее через лампочку или вольтметр по две фазы обмотки.

Наличие обрыва выключает цепь, и тока в ней не будет.

Замыкание обмотки статора на корпус

происходит вследствие механического или теплового повреждения изоляции обмотки и выводных зажимов. Неисправность значительно снижает полезную мощность генератора в результате короткого замыкания неисправных фазовых обмоток через выпрямитель и корпус.

Эти неисправности определяются контрольной лампой напряжением 220—500 В подключением одного проводника на сердечник статора, а другого — на один из зажимов обмотки статора. Дефектную изоляцию заменяют новой.

Кроме названных неисправностей, в генераторах постоянного и переменного тока возникают также неисправности механического характера, например износ и разрушение подшипников, износ шеек вала якоря (ротора), разработка шпоночной канавки вала и шкива, повреждение резьбы на валу и в гайках и др.

Выявление и устранение подобных неисправностей не представляет больших трудностей.

Основные неисправности выпрямителей генератора

Замыкание на корпус зажима «+».

Эта неисправность вызывает закорачивание выпрямителя, и в цепи — обмотка статора генератора — выпрямитель —устанавливается большая сила тока, в результате чего происходит их перегрев и возможно разрушение изоляция обмотки и пробой запирающего слоя диодов выпрямителя.

Пробой диодов

чаще всего происходит вследствие увеличения напряжения генератора, что может быть при обрыве основной обмотки регулятора напряжения, обрыве провода, соединяющего реле-регулятор с корпусом, неправильной регулировке регулятора напряжения, отсоединении провода от зажима «+» генератора.

Кроме того, пробой диодов происходит при перегреве выпрямителя током большой силы, который проходит через них, а также при механическом повреждении диодов, при неправильном соединении зажимов выпрямителя (когда минусовой зажим соединяют не с корпусом, а с зажимом реле-регулятора).

В месте пробоя происходит расплавление покровного слоя металла, в результате чего образуется короткозамкнутый участок между электродами диода.

В случае пробоя диодов будет большая сила разрядного тока при неработающем генераторе.

Старение диодов.

С течением времени диоды расформировываются, стареют, что повышает сопротивление в цепи выпрямленного тока. Эта Неисправность вызывает увеличение падения напряжения на зажимах диодов при прохождении тока в прямом направлении и увеличение силы обратного тока. В результате аккумуляторная батарея будет недозаряжаться.

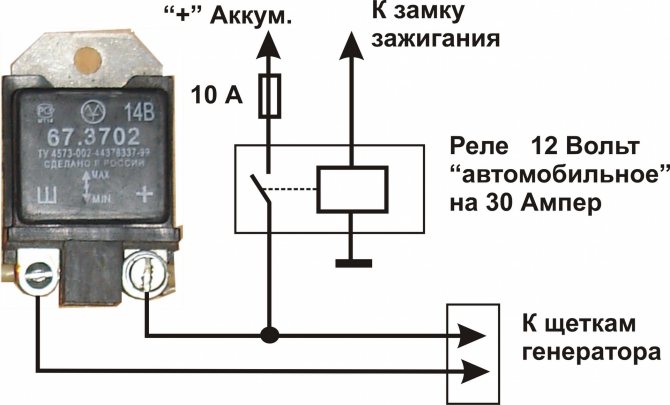

Неисправности реле-регулятора напряжения

Иногда причиной неполадок в работе генератора является неисправности в реле-регуляторе. Обычно это связано с перегоранием транзисторов, резисторов или выходом из стоя других его деталей. Часто реле-регуляторы не ремонтируются, а просто заменяются новыми, но, бывает, что после несложного ремонта их удается восстановить.

Конечно, заниматься таким ремонтом должен человек, разбирающийся в электротехнике.

Что делать если реле-регулятор сломался в дороге

Если в дороге сломался реле-регулятор, то можно продолжать движение, но нужно периодически, через каждый час поездки отсоединять разъем от регулятора и соединять подходящим проводом клеммы «+» и «Ш» на самом регуляторе.

Нужно поддерживать такой режим движения, чтобы зарядный ток не превышал 20-25А, и при этом включить максимальное количество потребителей электроэнергии. Через полчаса поездки провод с клемм следует отсоединить, чтобы не перезарядить аккумулятор.

Самостоятельная проверка генератора

Самый простой способ — проверить предохранитель. Если он исправен, осматривается генератор и его расположение. Проверяется свободное вращение ротора, целость ремня, проводов, корпуса. Если ничего подозрений не вызвало, проверяются щетки и контактные кольца.

Нередки случаи полного износа или поломки, как подшипников, так и поломка статора.

Самая распространенная механическая проблема генератора – износ подшипников. Признак данной неисправности — вой или свист при работе агрегата. Конечно, подшипники нужно немедленно заменить, предварительно осмотрев посадочные места. Ослабление натяжения приводного ремня также может быть причиной слабой работы генератора. Одним из признаков может быть высокий по тону свист из-под капота, когда автомобиль газует или разгоняется.

Для проверки обмотки статора на «пробой на массу», их нужно отсоединить от выпрямительного блока. При показаниях сопротивления, выдаваемых мультиметром, имеющих бесконечно большое значение можно не сомневаться в отсутствии контакта статорных обмоток с корпусом («массой»).

ПОДРОБНОСТИ: Как избавиться от запаха бензина в салоне 9 основных методов

Для проверки диодов в блоке выпрямителя используется мультиметр (после полного отсоединения от обмоток статора). Режим проверки — «проверка диодов». Плюсовой щуп подсоединяется к плюсу или минусу выпрямителя, а минусовой – к выводу фазы. После этого щупы меняют местами.

Если при этом значения показаний мультиметра сильно отличаются от предыдущих — диод исправен, если не отличаются — неисправен. Еще одним признаков, свидетельствующим о скорой „кончине“ диодного моста генератора — окисление контактов, а причина этого – перегрев радиатора.

Для проверки диодов в блоке выпрямителя используется мультиметр (после полного отсоединения от обмоток статора). Режим проверки — «проверка диодов ». Плюсовой щуп подсоединяется к плюсу или минусу выпрямителя, а минусовой – к выводу фазы. После этого щупы меняют местами.

Если при этом значения показаний мультиметра сильно отличаются от предыдущих — диод исправен, если не отличаются — неисправен. Еще одним признаков, свидетельствующим о скорой „кончине“ диодного моста генератора — окисление контактов, а причина этого – перегрев радиатора.

Популярные неисправности

Если машина не может завестись, при этом вы слышите, что моторный отсек загудел и начал выть, либо же авто периодически глохнет под нагрузкой или без нее, это может свидетельствовать о поломке генератора. Снимать и разбирать свой гудящий генератор — это последнее дело, для начала необходимо разобраться в основных неисправностях и причинах. Видов поломок, при которых требуется генераторов ремонт, может быть два — это механические и электрические типы.

К основным механическим повреждениями относятся поломка креплений, корпуса устройства, проблемы в работе подшипниковых устройств, прижимных пружинок, ременного привода. В принципе, причины неисправности генератора механического типа существуют самые разные, но так или иначе, они не связаны с электрической частью. Что касается электрических поломок, то к таковым относятся неисправности обмоток, диодного моста, выход из строя щеток, замыкания, пробои, проблемы в работе реле и т.д.

Диодный мост автомобильного генератора

Как показывает практика, довольно часто симптомы, свидетельствующие о выходе из строя генераторного устройства, могут появиться в результате других неполадок. К примеру, при наличии плохого контакта в разъеме предохранительных элементов можно подумать, что проблема связана с устройством. Но такой же признак может проявиться в результате выгоревших контактов в замке зажигания. Кроме того, если постоянно горит лампа выхода из строя устройства, это не означает что появились проблемы с генератором, поскольку это может свидетельствовать о выходе из строя реле.

Каковы же признаки неисправности генератора:

1. На работающем моторе стала мигать лампочка разряда батареи. Также она может непрерывно гореть.
2. Ремонт генератора своими руками может осуществляться при выкипании АКБ.
3. При работе оптики замечается более тусклое освещение. Также при работающем моторе может проявляться дребезг. В свою очередь, когда водитель жмет на педаль газа, то есть обороты мотора увеличиваются, яркость оптики значительно возрастает. Как правило, это проявляется при перегазовке, однако оптика, которая стала работать ярче, более ярко уже не работает.
4. Гудит генератор. Если воет генератор или гудит, это в первую очередь свидетельствует о его неисправности, которую необходимо как можно быстрее решить.
5. Ремонт автомобильных генераторов также должен осуществляться в том случае, если машина периодически глохнет. Если генератор воет, при этом автомобиль глохнет прямо на ходу, это может свидетельствовать о нехватке напряжения. Разумеется, когда авто глохнет во время движения, водитель в первую очередь проверит АКБ, но если батарея заряжена, необходимо произвести диагностику генераторного устройства (ГУ).

Реле регулятора напряжения генераторного устройства

В каких случаях требуется замена генератора или его ремонт и обслуживание?

Разобрать генератор потребуется при таких неисправностях:

1. Механические повреждения либо износ шкива. Если повреждения довольно значимые, то осуществляется замена шкива генератора.
2. Разборка генератора производителя при износе либо повреждении токосъемных щеток.
3. Поломка токосъемных колец генератора (износ коллектора). Обычно замена токосъемных колец производится своими руками без проблем.
4. Выход из строя или проблемы в работе регулятора.
5. Снятие генератора и его ремонт также должен осуществляться при замыкании витков статорной обмотки.
6. Обслуживание генераторов должно производиться при полном разрушении или износе подшипниковых деталей.
7. Неисправности диодного моста генератора также приведут к его разбору и ремонту. Основные признаки неисправности диодного моста — это слабая искра на свечах, а также сниженный вольтаж батареи.
8. Различные повреждения кабелей зарядной сети.

Схема замера напряжения на клеммах АКБ

Особенности проверки

Нужно знать, как проверить работу генератора на автомобиле правильно, иначе можно столкнуться с тем, что исправная деталь будет полностью выведена из строя. Соблюдая всего несколько простых правил, можно избежать непредвиденной поломки.

1. Проверка должна осуществляться при помощи мультиметра.
2. При диагностике состояния вентилей ток должен иметь напряжение не выше 12 В.
3. При необходимости замены проводки нужно подобрать провода идентичного сечения с исходными.
4. Прежде, чем приступить к проверке генератора, нужно убедиться в правильности подключения всех креплений и в качестве натяжения ремня (читайте подробнее о натяжном ролике ремня генератора). При необходимости соединения доводятся до работоспособного состояния, а ремень подтягивается либо ослабляется.

Главным условием, при котором возможна проверка генератора в домашних условиях, является сохранение его работоспособного состояния. Если прибор находится в разобранном состоянии либо получил повреждения, которые мешают ему функционировать, то диагностика не позволит выяснить пригодность аппарата для дальнейшей работы.

Возможно, вас также заинтересует статья нашего специалиста, посвящённая тому, как снять генератор на ВАЗ-2114.

Существует список действий, которые категорически нельзя выполнять при проверке:

проверка работоспособности не должна выполняться при помощи короткого замыкания или другими словами «на искру»;
соединять клеммы разных конфигураций между собой, а также подключать клемму 30 или В+ к массе;
диагностика и работа генератора не должна начинаться без подключения потребителей

Особенно важно соблюдать этот пункт при отсоединённой аккумуляторной батарее;

Как проверить генератор на работоспособность в домашних условиях

Существует два основных метода проверки. Один из них, хоть и очень старый, но достоверно позволяет понять работоспособность прибора. Второй работает более тонко и способен реагировать на мелкие недостатки системы. При помощи второго метода можно выявить малейшие отклонения в работе каждого элемента.

Как проверить генератор на машине, не снимая и не имея нужного инструмента

Существует древний способ выявления неисправности генератора. Он очень прост, но результат может состоять только из двух пунктов:

• работает исправно;
• есть сбои в работе.

Так как проверить генератор автомобиля в домашних условиях этим способом может каждый желающий, то его популярность вполне оправдана. Необходимо запустить мотор и включить ближний свет. С рабочего движка нужно снять минусовую клемму. Если фары горят ровно, а такт двигателя не сбился, то генератор работает исправно. При неуверенной работе ДВС или изменении яркости фар необходимо выполнить более глубокую диагностику, так как аппарат находится в неисправном состоянии.

Как проверить генератор мультиметром

Измерение спецприбором позволит выявить даже небольшой сбой. Существует ряд показателей, которые считаются оптимальными для всех видов машин. Аккумулятор без нагрузки имеет напряжение в пределах 12,5 — 12,7 В. Так как при запуске мотора на аккумулятор накладывается нагрузка, то нормальными показателями являются 13,8 — 14,8 В. После получения максимальной нагрузки показатель напряжения должен снизиться до отметки 13,8. Если этого не произошло или напряжение опустилось ещё ниже, то потребуется проверка генератора.

Так как прозвонить генератор правильно могут не все автолюбители, то при выявлении неисправности, но при отсутствии возможности провести диагностику самостоятельно, лучше обратиться в сервисный центр. Опытные мастера смогут подсказать причины возникновения поломки и объяснят, почему не получилось выполнить исследование самостоятельно.

Схема генератора с дополнительными диодами имеет следующие свойства

1. Позволяет провести ток возбуждения прямо внутри генератора минуя контакты замка зажигания 2. Цепь возбуждения с дополнительными диодами отделена от аккумулятора лампочкой, это снижает первоначальный ток возбуждения и исключает быструю разрядку аккумулятора, если двигатель не завелся, а зажигание включено.

3. При запуске двигателя, в генератор через лампочку проходит очень маленький ток возбуждения, поэтому генератор вращается очень легко, что облегчает работу стартера.

4. Лампочка в цепи возбуждения ограничивает ток первоначального возбуждения и позволяет контролировать работу генератора

Конструкция генератора: его состав

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Одно то, что ген всегда находится под высокой нагрузкой, априори включает его в группу риска

За ним нужен глаз да глаз. Опытные и заботливые автомобилисты об этом знают. Новички и дилетанты – не обращают внимания, «гробят» новое устройство и аккумулятор, а потом удивляются – почему не едет машина

Одно то, что ген всегда находится под высокой нагрузкой, априори включает его в группу риска. За ним нужен глаз да глаз. Опытные и заботливые автомобилисты об этом знают. Новички и дилетанты – не обращают внимания, «гробят» новое устройство и аккумулятор, а потом удивляются – почему не едет машина.

Из чего состоит ген? В его компоненты обязательно входит ротор или индуктор. Его основной функцией является создание магнитного поля внутри устройства. Ротор имеет вал, на котором присутствует обмотка возбуждения. За счет нее и происходит подпитка или самовозбуждение гена.

Способы проверки и устранения неисправностей

Замыкание витков обмоток или их обрыв устраняют либо пайкой, либо перемоткой обмоток в специальной мастерской. Самостоятельно, и без специального оборудования такой ремонт выполнить сложно. Иногда имеет смысл не ремонтировать генератор, а купить новый, так как ремонт, связанный с перемоткой обмоток является довольно дорогостоящим.

Если оборвались провода, например, с выводных клемм, то их можно припаять.

Загрязненные контактные кольца промывают бензином, после чего просушивают на воздухе. Если кольца окислились или подгорели, то их можно зачистить мелкозернистой наждачной бумагой, продуть сжатым воздухом, затем так же промыть бензином. В некоторых случаях кольца обрабатывают на токарном станке.

Изношенные щетки (обычно, если их высота меньше 8-10 мм), заменяют новыми. Старые, но неизношенные щетки протирают от загрязнений чистой тряпкой и промывают в бензине. Таким же способом чистят и щеткодержатели. В некоторых случаях приходится заменять весь щеточный узел.

Неисправный выпрямительный блок, как правило, не ремонтируют, а просто заменяют новым.

Неисправные или изношенные подшипники вала ротора заменяют новыми. Для устранения иных, более сложных неисправностей генератор сдают в ремонт в специализированную мастерскую.

Неисправности генератора

1. Генератор генерирует ток с очень низким напряжением.
2. Генератор перестал вырабатывать электрический ток.
3. Лампа приборной панели сигнализирует о поломке генератора.
4. Генератор генерирует ток выше оптимальной нормы.
5. Возникли посторонние шумы при работе генератора.

Прежде чем приступить к ремонту генератора проверьте состояние приводного ремня генератора на износ, натяжку ремня (проверка проводится нажатием на него, ремень не должен прогибаться больше чем на 2мм). Если ремень не сильно изношен, натяжку можно исправить, немножко его подтянув. Проверьте натяжной ролик генератора, он должен легко прокручиваться и не издавать лишних звуков (если ролик плохо прокручивается и издает лишние звуки, следует его заменить). Затем следует снять и разобрать генератор для проверки технического состояния генератора.

Диагностика генератора

В дальнейшем, вам пригодятся следующие измерительные приборы для проверки технического состояния генератора:

• амперметр;
• вольтметр;
• реостат.

Многое нам может сказать частота вращения ротора генератора, которую мы можем проверить по тахометру на панели приборов. Нормальные показатели тахометра при рабочем генераторе должны находиться в пределах от 2000 до 5000 об/мин.

Причины неисправности и ремонта генератора, возможные причины поломки генератора:

Если при проверке вы обнаружили, что генератор не вырабатывает заряд, этому могут быть следующие причины:

1. Перегорели контакты или предохранитель.
2. Поломка или износ щеток генератора.
3. Неисправность реле регулятора.
4. Обрыв в статорной или роторной цепи, вследствие замыкания в обмотке.

Устранение выше перечисленных неисправностей генератора решается заменой изношенных деталей.

Как снять и разобрать генератор. Разборка генератора своими руками.

1. Снять щеткодержатель с регулятором напряжения, предварительно открутив все крепления.
2. Снять натяжные болты и крышку со статором.
3. Отсоединить фазные обмотки от выводных проводов блока выпрямления, после чего снять крышку со статора.
4. Снять шкив с вала генератора и переднюю крышку с помощью съемника.

Ремонт генератора

В случае замыкания обмотки генератора или обрыва обмотки необходимо заменить провода новыми. Обычно обмотка обрывается в непосредственной близости с контактными кольцами

Обратите внимание на концы обмотки, не произошла ли распайка. Чтобы устранить эту неисправность достаточно отмотать виток в области разрыва назад с обмотки ротора

Снимите отломанный конец обмотки с контактного кольца и припаяйте отмотанный провод.

Если вы обнаружили, что генератор генерирует слабый или чрезмерно сильный заряд, это является признаком неисправности реле генератора. Устранить поломку можно путем замены реле генератора. Если генератор исправен, а лампочка мигает, это свидетельствует о поломке диода питания лампочки в индикаторе. Такая поломка устраняется заменой диода в генераторе.

Посторонние шумы при работе генератора указывают на износ подшипника ротора. Следует разобрать генератор, снять подшипник, осмотреть на дефекты. Если подшипник генератора изношен, замените его.

Для сборки генератора следует провести все действия в обратной последовательности. Ремонт генератора можно выполнить своими руками, в своем гараже, главное соблюдайте технику безопасности, аккуратнее с электроприборами, внимательно запоминайте последовательность разборки генератора, для того, чтобы долго не сидеть над его сборкой.

Устройство генератора ВАЗ 2101, ВАЗ 2102, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 2110

1– «отрицательная» щетка; 2 – щеткодержатель; 3 – «положительная» щетка; 4 – колодка штекера нулевого провода; 5 – изолирующие втулки контактного болта; 6 – выпрямительный блок; 7 – контактный болт; 8 – статор; 9 – ротор; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – вентилятор в сборе со шкивом; 13 – наружная шайба крепления подшипника; 14 – передний подшипник ротора; 15 – дистанционное кольцо; 16 – стяжной болт; 17 – поджимная втулка; 18 – крышка со стороны контактных колец; 19 – буферная втулка; 20 – втулка

Как правильно выбрать генератор

При выборе генератора для автомобиля помимо полной совместимости устройства с оригинальной моделью по габаритам, мощности, способу крепления и другим параметрам, изделие должно иметь прочный корпус, устойчивый к механическим нагрузкам, и обеспечивающий хорошее охлаждение устройства, а также хорошую защиту от радиопомех.

Рекомендуется не покупать изделия значительно дешевле стоимости оригинала во избежание приобретения некачественного узла. Желательно, чтобы подходящая модель генератора была рекомендована для установки фирмой-производителем конкретной модели автомобиля.
