Разновидности поворотников для мотоцикла и их установка

Виды неполадок и методы устранения

Указатель поворота правильно работает, если соблюдены следующие показатели:

• наличие включенного зажигания обеспечивает рабочий режим;
• передвижение подрулевого переключателя вверх и вниз должно сопровождаться включением поворотника с соответствующей стороны;
• сигнал, предупреждающий о повороте, должен мигать с частотой 60 циклов в минуту.

Мигание с определенной частотой

Любое другое поведение поворотника свидетельствует о какой-либо проблеме. К самых распространенным причинам неисправностей относятся:

Немигающий поворотник. Проблема требует знакомства с основным принципом работы реле: ток, проходящий по лампам, приводит к нагреву измерительного резистора – элемента, определяющего необходимость включения той или иной лампы. Следовательно, сопротивление лампы, отличное от номинального, изменяет время включения поворотника: он начинает моргать. В этой ситуации рекомендуется слегка постучать по реле (это помогает при наличии слабого контакта или попадания влаги). Если вы заменили реле, но поворотник не мигает, а горит постоянно, значит, имеет место слабый контакт с блоком предохранителей. Может помочь и замена предохранителя, у которого было выявлено значение сопротивления, не соответствующее номинальному.

Лампочка для поворотника

Прекращение работы одного поворотника несовместимо с неисправностью реле (неполадки такого плана дают сбой в работе обоих поворотников). Один из поворотников может выйти из строя из-за перегоревшей лампочки (самый простой вариант) или нарушения проводки или патрона. Новая лапочка должна не только помещаться в гнездо поворотника, а еще и соответствовать мощности, указанной на плафоне

Если после замены лампочки поворотник так и не начал работать, нужно обратить внимание на патрон. Если на нем имеются следы окисления, то следует заняться их удалением

Для этого хорошо подойдет наждачная бумага или надфиль. А если лампочка слишком плотно соприкасается с контактами, то нужно подогнуть их тонкогубцами. Сделать это нужно максимально аккуратно, не допустив замыкания контактов, которое может привести к другой проблеме — работе поворотников в шахматном порядке. Нормальное состояние патрона означает, что причина неисправности таится в проводке. Для начала нужно убедиться в том, что провод надежно соединен с патроном. При этом недопустимо замкнутое состояние проводов между собой или замыкание «массы» на металлическом корпусе автомобиля. В этом случае необходимо произвести замену проводов или хотя бы их изоляцию.Если в это же время не работают еще и аварийные огни, то однозначно нужно менять реле – оно неисправно.

Не горит

Также причиной неработающего поворотника может являться и сам включатель. Чтобы его проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если случилась беда в виде невключающейся аварийной сигнализации при наличии нормально работающих поворотников, нужно просто заменить кнопку, отвечающую за включение аварийки.

Тусклый свет поворотника – сигнал к проверке соответствия модели и мощности. Если все в порядке, то исправить ситуацию может зачистка контактов лампочек.

Реле

Реле поворотника, издающее щелчки, тоже не является нормой. Неисправность таит в себе монтажный блок, точнее, контакты реле. Звуки, похожие на щелчки могут возникнуть, если контакт окислился или слишком плотно прилегает. Также к этому приводит бракованное реле. Устранить проблему можно путем зачистки контактов или установив новое реле.

Переключатель поворотов

Указатель поворота, не работающий на одной из сторон ни спереди, ни сзади, ни в повторителе, говорит о том, что сломался подрулевой переключатель, отсутствует контакт с ним или о том, что вышло из строя все то же реле.

Блок предохранителей Приора

Электрическую схему указателя поворота защищает 8-ми амперный предохранитель, расположенный в монтажном блоке. В случае его поломки перестанут работать повороты как на левой, так и на правой стороне автомобиля.

Световая сигнализационная система обеспечивает безопасность движения, поэтому у водителя всегда должны быть с собой хотя бы лампочки требуемой мощности.

Не работают указатели поворота (поворотники) на автомобиле ВАЗ 2108, 2109, 21099

Рассмотрим причины этой неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Причины неисправности указателей поворота

1. Не работает один указатель поворота (передний, либо задний).

Перегорела лампочка

При перегорании лампочки в одном или нескольких указателях поворота на автомобилях ВАЗ 2108, 2109, 21099 оставшиеся начинают мигать с удвоенной частотой. Визуально устанавливаем где перегорела лампочка, по очереди включая указатели поворота. Лампочку заменяем исправной.

• Окислился патрон лампочки
• Несколько раз поворачиваем лампочку в патроне для восстановления контакта.
• Окислились или ослабли соединения проводов
• Проверяем патроны и колодки передних поворотников (в передних блок-фарах и на крыльях) и соединительные колодки задних фонарей автомобиля.

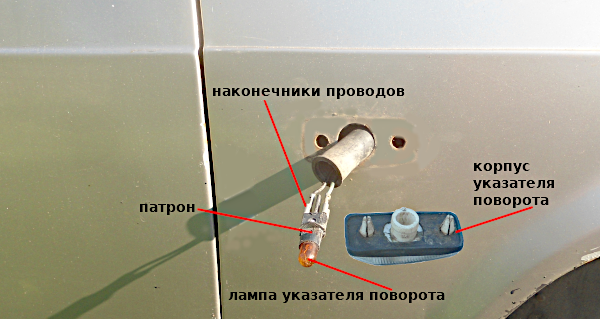

«виновники» отказа «поворотника» на крыле автомобиля ВАЗ 2108 (2109, 21099)

1. Пропала «масса»
2. Все фонари и лампы автомобилей ВАЗ 2108, 2109, 21099 имеют минусовой провод , поэтому следует проверить его контакт с «массой».
3. Перегорела дорожка в платах задних фонарей

В таком случае необходимо снять и «прозвонить» дорожки плат задних фонарей идущие к лампам «поворотников». Подробнее: «Проверка платы заднего фонаря автомобилей ВАЗ 2108, 2109, 21099».

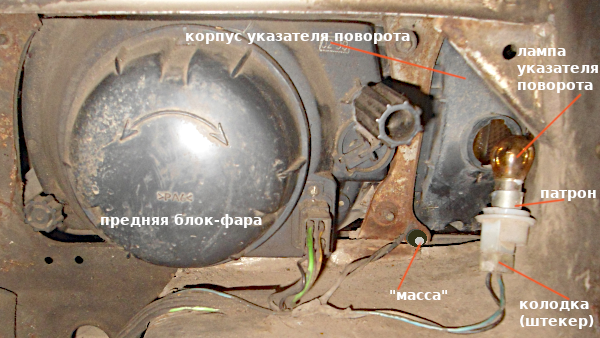

указатель поворота в передней блок-фаре автомобилей ВАЗ 2108, 2109, 21099

2. Не работают два задних повторителя, либо два передних.

• Четыре первых причины
• Перегорели лампочки, окислились их патроны, окислились контакты в соединительных колодках указателей поворота (на блок фарах и «поворотниках» на крыльях), пропала «масса».
• Обрыв в проводах, идущих от монтажного блока к задним фонарям

Проверьте цепь на наличие «обрыва». Либо соскочила колодка этого жгута проводов в монтажном блоке, под панелью со стороны водителя — Ш9 (Х9 в блоке 2114), крайняя поперек монтажного блока.

Обрыв в проводах к передним указателям поворота

Соскочила колодка (Ш6 (Х6) – крайняя правая внизу монтажного блока под капотом).

3. Не работают все повторители поворотов, либо работают попарно – правая или левая сторона автомобиля.

Предидущие причины

Перегорел предохранитель

В монтажном блоке старого образца 17.3722 это предохранитель под № 5, в новых блоках 2114 – F16. Причина перегорания предохранителя может быть разная, но скорее всего – короткое замыкание в проводке

Поэтому при обнаружении перегоревшего предохранителя стоит обратить внимание на поиск причины перегорания

Вышло из строя реле-прерыватель указателей поворотов поворота в монтажном блоке

Необходимо заменить реле заведомо исправным. Перед заменой стоит проверить приходит ли вообще электрический ток на входной вывод реле-прерывателя. Выдергиваем реле из монтажного блока и при помощи контрольной лампы, либо тестера проверяем наличие тока в отверстии под 49-й вывод.

1. Неисправен подрулевой переключатель указателей поворота или снялась его соединительная колодка
2. Обрыв в соединительных проводах или неплотная посадка в монтажном блоке соединительных колодок Ш 3 (Х 3), Ш 1 (Х 1)
3. Примечания и дополнения

— Более тщательный поиск причин неисправности – не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099, возможен с использованием схемы электрических соединений указателей поворота. На нашем сайте это статья «Схема соединений указателей поворота на автомобилях ВАЗ 2108, 2109, 21099».

— В ряде случаев одновременно все указатели поворота могут гореть постоянным светом не моргая. В таком случае необходимо заменить реле-прерыватель указателей поворота в монтажном блоке.

• Еще пять статей по электрооборудованию автомобилей ВАЗ
• — Не крутит стартер на автомобилях ВАЗ 2108, 2109, 21099
• — Не работают стоп-сигналы на автомобилях ВАЗ 2108, 2109, 21099
• — Контрольная лампа разряда АКБ горит после пуска двигателя на автомобилях ВАЗ 2108, 2109, 21099
• — Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (без снятия с двигателя)
• — Аккумуляторные батареи автомобилей ВАЗ

Реле поворотов схема включения

Схема указателя поворотов

642 Google+

Указатели поворот в напряжённом современном автомобильном потоке имеет очень большое значение, и неисправность доставляет большие неудобства. Схема указателя поворотов на отечественных и импортных автомобилях практически одинаковая. В зависимости от года выпуска автомобиля в качестве прерывателя применяется электромагнитнотепловые, или электронные реле. Принцип подключения всех реле практически идентичный. В настоящее время на некоторых импортных автомобилях и ВАЗ 2170 «Приора» реле указателей поворотов отсутствует, его функцию выполняет электронный блок управления электропакетом. В этой статье рассматривается только классическая схема указателя поворотов. Рассмотрим схема указателя поворотов с применением реле. В данных схемах реле включается последовательно с сигнальными лампами через переключатель поворотов. Исключение составляет схема соединения реле поворотов типа РС 950 и его аналогов, применяемых на грузовых автомобилях. К схеме подключения этого реле вернёмся несколько позже. Для начала рассмотрим схему подключения указателей поворотов с электромагнитнотепловым реле типа РС 59. Как видно из рисунка схема очень простая.

При включении зажигания питание подаётся на реле поворотов, а при переводе переключателя поворотов в ту или иную сторону происходит соединение реле через сигнальные лампы с минусом. При этом при замыкании контактов реле лампы загораются, а при размыкании тухнут. Применение аварийной сигнализации с этим реле не возможно из-за его нагрева при работе и быстром выходе из строя при большой потребляемой лампами мощности. Кроме этого это реле не будет работать с диодными лампами, так как ток потребления этих ламп не достаточен для замыкания контактов. Подробно о работе такого реле описано в статье «Реле поворотов ВАЗ-2101»Следующая схема подключения с электронным реле, кроме реле типа РС 950 и его аналогов. Электронные реле, как правило, имеют от 3-х до 5-ти выводов, а схема их подключения принципиально идентична выше описанной. Так как электронные реле позволяют коммутировать большие токи в отличие от электромагнитнотепловых реле, то появляется возможность включение через них аварийной сигнализации. Для реализации этого в схему дополнительно включается кнопка включения аварийной сигнализации. Способы её включения на разных автомобилях могут отличаться, но не значительно. В режиме указателей поворотов питание на реле через контакты кнопки аварийной сигнализации подаётся от замка зажигания, а в режиме аварийной сигнализации непосредственно от аккумуляторной батареи. Так же кнопка в режиме аварийной сигнализации соединяет своими контактами вывод сигнальных ламп реле с сигнальными лампами в обход переключателя поворотов. Подключение электронного реле от электромагнитнотеплового отличается лишь наличием вывода соединённого с массой автомобиля.

Реле поворотов типа РС 950 в схема указателя поворотов включается до переключателя поворотов, в отличие от простого электронного реле. Это обусловлено способом подключения контрольных ламп. Реле состоит из электронной части, которая управляет электромагнитным реле. При включении поворотов одного из бортов автомобиля импульсы тока от электромагнитного реле подаются на переключатель поворотов, дальше через выводы реле поворотов, катушки электромагнитных реле или герконы контрольных ламп, поступают на сигнальные лампы. Ниже приведена принципиальная схема подключения реле.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»

admin 03/12/2013″Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях» avtolektron.ru

Схема реле поворотов

1. Как работает электромагнитно-тепловое реле
2. Электронное реле: схема и принцип работы
3. Распиновка реле поворотов
4. Реле поворотов своими руками

Все водители обязаны обозначать маневры, совершаемые на дороге, включением указателя поворотов. Такой мигающий сигнал имеется в каждом автомобиле. Его рабочий режим создает реле поворотов, схема которого подает ток к лампочкам и обеспечивает их мигание. Одновременно подается звуковой сигнал в виде щелчков, напоминающий о включенном указателе поворотов. Все эти действия обеспечивает специальная схема реле поворотов.

Среди различных конструкций наибольшее распространение получили электромагнитно-тепловые и электронные реле. Последние устройства считаются более современные и устанавливаются на всех поздних моделях автомобилей.

Кнопка включения

Иногда аварийная сигнализация перестаёт работать из-за выхода из строя кнопки её включения. При снятии порой визуально видны её дефекты. Чтобы световой прибор снова начал функционировать, потребуется замена детали.

Если неприятность случилась в дороге, можно временно восстановить работоспособность «аварийки», не покупая новую кнопку. Для этого потребуется вынуть её и отсоединить от колодки. С помощью скрепки или проволоки сделать перемычку, которая замкнёт контакты колодки. Деталь нужно расположить так, чтобы вырез на одной из граней был внизу. Перемычку вставить в среднее гнездо в левом ряду контактов. Её второй конец закрепить в нижнем гнезде соседнего ряда. Если всё сделано правильно, аварийная сигнализация и поворотники будут работать в штатном режиме.

Причины неисправности указателей поворотов

• Выход из строя подрулевого переключателя.
• Поломка реле поворотников.
• Неисправность кнопки аварийной сигнализации.
• Обрыв электрической цепи. Если поворотники не работают со всех сторон, первым делом следует проверить провода питания реле поворотников. Если указатели перестали работать только с одной стороны, проблема в проводах, идущих от подрулевого переключателя к лампочкам.
• Окисленные контакты, обломанные провода. Поворотники не работают, если сопротивление цепи значительно отличается от номинального. Для подачи питания необходимо превышение определенного уровня мощности потребителей. Если микросхема внутри реле поворотников из-за повышенного сопротивления не регистрирует достаточную силу тока, питание на лампочки подаваться не будет.

Устройство

В работе поворотников участвуют:

• подрулевой переключатель поворотов. Его функция в замыкании питающего контакта лампочек. К примеру, при повороте переключателя вверх происходит замыкание одного из контактов лампочек правой стороны на «+» АКБ. «Минусом» лампочки является точка подключения к «массе» (общая точка для всех лампочек блок-фары);
• реле поворотников. Внутри корпуса расположено обычное электромагнитное реле, но управляется оно микросхемой. Именно благодаря этому элементу обеспечивается прерывистая подача питания на катушку. Вторая немаловажная функция – контроль исправности ламп. Микросхема имеет функция обратной связи, поэтому при перегорании лампочки она регистрирует уменьшение мощности потребителей и начинает подавать питание на катушку с удвоенной частотой. Если поворотники работают исправно, лампочки моргают примерно 1 раз в секунду. На большинстве современных автомобилях, в том числе и моделях ВАЗ, используется 3-контактное реле указателей поворотов. Соответственно, 1 контакт – «масса», 2 – питание от АКБ, 3 – выход на подрулевой переключатель;
• световая индикация на приборной панели. Одна либо две лампочки (по одной на каждую из сторон) подключаются параллельно электрической цепи основных ламп. Поворотники будут работать и без световой индикации, поэтому среди возможных причин неисправности рассматривать систему не стоит.

Схема включения

Простейшая схема подключения сигналов поворота.

На видео подробно рассмотрен принцип включения указателей поворотов, а также роль кнопки аварийки в работоспособности системы.

Вот некоторые причины

• У меня была зеркальная-аналогичная ситуация Поворотники работали…Аварийка нет … на эти команды разные предохранители…ищи смотри… удачи. (блок стоит от жигулей 2108)

• У меня такое бывает при пропадании массы которая рядом с поворотниками находятся. Правда пропадают повороты только с одной стороны. Да ещё когда свет включен.

• Появился, рассказываю. Если с кнопки аварийка работает, а с переключателя нет, порядок действий: включаем любой поворотник, надеюсь перед этим на аварийке были проверенны лампы в машине с отключенными габаритами! Отключать габариты надо что бы при обрыве минуса, мы сразу заметили его отсутствие по засвету остальных ламп в фонаре.

  Итак, включаем зажигание и любой поворотник – не работает… нажимаем плавно на кнопку аварийки не до упора, как бы немного шатая её в стороны ( по кругу)  пальцем, если лампа на панели начала моргать, фиксируем палец на кнопке и отключаем поворотник ( что бы убедится, что мы не включили аварийку )  Можно поступить проще, в автомагазине под залог попросить кнопку аварийки ( подходит от жигулей, таврии…) проверить. Либо можно просто замкнуть 2 пары контактов в колодке кнопки аварийки, тогда мы исключим кнопку из схемы, останется только подрулевой переключатель.

  По нашей схеме, после кнопки аварийки идёт только пара проводов длинной 500-800 мм до подрулевого переключателя, сразу оба поворотника что бы отвалились – это БОЛЬШАЯ редкость!

  В общем если надо будет расписать что замыкать вместо кнопки, напишу, хотя по схеме там всё понятно. Кстати, на панели при включении поворотника лампа загорается просто? Если да, то можно сразу менять кнопку! Ну и вдогонку, кнопка новая может тоже не заработать, был у меня такой случай в практике, третья кнопка только заработала!

• Была неделю назад подобная хрень у друга. Да ещё и по темноте случилось. Приехал, передёргали все контакты, все провода-толку ноль. Разобрал и проверил кнопку аварийки-всё в порядке. Реле исправно(ставили с моей машины). Почидел, подёргал рычажок переключателя туда-сюда-фиг. Даже на долю секунды не промаргивает. Решил разобрать и посмотреть-внутри всё в порядке и нужные контакты аж блестят все. Значит вроде как исправен… Но решил всё же перемкнуть контакты напрямую в колодке. А вот так, как раз, всё и заработало. Судя по всему, контактная пластинка, которая в самом рычажке установлена и подпружинена, немного закусилась и перестала доставать до контактов. Вытащил, развернул её на 180° и собрал всё обратно. Всё заработало. И сейчас машина ездит, а переключатель мозг не выносит больше. ЗЫ. Горела ли лампа на приборке при этом-не помню в упор. При аварийке-то точно моргала.

Элементы управления

Не слишком часто причиной, мешающей работе поворотников, является подрулевой переключатель. В этом случае с аварийкой обычно проблем не возникает. Чтобы проверить его исправность, придется немного помучиться.

Прежде всего, снимают кожух, закрывающий рулевую колонку. Здесь вы найдете разъем, соединяющий ведущие к переключателю провода. Необходимо замкнуть напрямую синий и красный кабели. Просто расцепите колодку и воткните перемычку (например, пинцет) в соответствующие выводы.

Далее выбирайтесь из салона и посмотрите, не заработал ли поворотник надлежащим образом. Если да, то придется менять переключатель, поломки в нем обычно чисто механические и ликвидировать их нереально – конструкция не предусматривает. Когда же ничего не случилось – ищите далее.

В целом остается только две версии, объясняющие, почему не работает поворотник:

• обрыв в проводке;
• поломка кнопки аварийки.

Чтобы проверить кабели, необходимо снять с аккумулятора минусовую клемму. Далее, начиная с переключателя, осматриваются (и параллельно прозваниваются мультиметром) все жилки. Повреждения изоляции и обрывы устраняют. Желательно заменять негодные участки новым целым проводом, так как в противном случае риск повторного отказа исключить полностью не получится.

Когда поворотник ВАЗ не работает и все предыдущие действия ситуации не исправили, то остается заняться кнопкой аварийки. Эта причина тем более вероятна, чем старше автомобиль. Известны ситуации, когда из управляющего устройства со временем просто выпадали контакты, если машина передвигалась на достаточно большой скорости по ухабам.

Кнопку разбирают и осматривают. Все обнаруженные неполадки устраняют. Если это невозможно, то придется установить новую. Цена у нее, по счастью, невысока.

Как нетрудно убедиться, почти всегда разобраться с поворотниками и аварийкой совершенно несложно. Но следует понимать, что иногда причина рассмотренной неисправности скрывается глубже. Если это ваш случай, то не откладывайте и обращайтесь к профессионалам-электрикам. Они проведут полноценную диагностику и наверняка отыщут неисправность.

Как починить

Чтобы предотвратить возникновение проблемы в будущем, выполните ряд следующих действий:

• узнайте, где находится реле. Схема его размещения указывается в инструкции, прилагающейся к авто;
• постучите по реле. Часто причина кроется в банальном «залипании», и несильный удар возобновляет работу оптики;
• если меры не помогли, и у вас до сих пор не функционируют осветительные приборы, замените реле, ведь изделие недорого стоит.

Не работать могут как один указатель поворота («поворотник»), так и два, или сразу все и т. д., в разных сочетаниях.

Рассмотрим причины этой неисправности на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Причины неисправности указателей поворота

1. Не работает один указатель поворота (передний, либо задний).

Перегорела лампочка

При перегорании лампочки в одном или нескольких указателях поворота на автомобилях ВАЗ 2108, 2109, 21099 оставшиеся начинают мигать с удвоенной частотой. Визуально устанавливаем где перегорела лампочка, по очереди включая указатели поворота. Лампочку заменяем исправной.

Окислился патрон лампочки

Несколько раз поворачиваем лампочку в патроне для восстановления контакта.

Окислились или ослабли соединения проводов

Проверяем патроны и колодки передних поворотников (в передних блок-фарах и на крыльях) и соединительные колодки задних фонарей автомобиля.

«виновники» отказа «поворотника» на крыле автомобиля ВАЗ 2108 (2109, 21099)

Пропала «масса»

Все фонари и лампы автомобилей ВАЗ 2108, 2109, 21099 имеют минусовой провод, поэтому следует проверить его контакт с «массой».

Перегорела дорожка в платах задних фонарей

указатель поворота в передней блок-фаре автомобилей ВАЗ 2108, 2109, 21099

2. Не работают два задних повторителя, либо два передних.

Четыре первых причины,

перегорели лампочки, окислились их патроны, окислились контакты в соединительных колодках указателей поворота (на блок фарах и «поворотниках» на крыльях), пропала «масса».

Обрыв в проводах, идущих от монтажного блока к задним фонарям

— В ряде случаев одновременно все указатели поворота могут гореть постоянным светом не моргая. В таком случае необходимо заменить реле-прерыватель указателей поворота в монтажном блоке.

ПДД предписывают особый способ предупреждения о маневрах, которым обязательно следует пользоваться, если лампы указателей поворота перестали гореть в пути. Рассмотрим, почему не работают поворотники и как устранить причину поломки. Речь пойдет об устройстве, принципе работы и неисправностях систем с использованием реле поворотников на основе интегральных микросхем. Старые конструкции с биметаллическими пластинами, а также полностью электронные системы, ввиду их специфики и небольшой распространенности, рассматривать не будем.

Другие неисправности поворотников

Основные симптомы, позволяющие локализовать неисправность:

• если аварийная сигнализация работает, но поворотники не активны, тогда высока вероятность неисправности переключателя поворотов;
• поворотники работают, но аварийная сигнализация не включается, это может происходить по причине неисправности кнопки аварийной сигнализации;
• поворотники и аварийка не работают — неисправность реле поворотов, плохой контакт, перегорание предохранителей и т.д.;
• индикаторы поворотов мигают на панели чаще, чем обычно — короткое замыкание проводки или ламп поворотов;
• индикаторы на панели приборов мигают с меньшей частотой – произошел обрыв проводки, идущей к лампам указателя поворота, перегорели сами лампы, проблемы с контактом в области установки ламп или разъемах, выход из строя светодиодов и т.п.

Не трудно догадаться, что причин также может быть много, начиная с повреждения проводки и заканчивая попаданием влаги. При этом на практике проблемным часто оказывается переключатель поворотов на рулевой колонке. Для его замены потребуется снять пластиковый  кожух рулевой колонки.

Если же рассматривать лампочки и проводку, могут возникнуть сложности с тем, что данная система на многих авто также отвечает за габаритные огни. Это значит, что проводка проложена по салону, а лампы стоят на крышке багажника.

Фактически, нужно смотреть провода под порогами, а также места прохода проводки от кузова на крышку багажника. Еще необходимо осматривать проводку в разъемах фар. Обычно, если одна лампа не горит, необходимо выполнить «прозвон» лампочки и проверку контактов.  Если же на авто стоят диоды, лучше их сразу менять.

Также добавим, что отдельного внимания может требовать и выключатель аварийной сигнализации. Часто бывает так, что при включении левого или правого поворота, мигают все лампы сразу. Причиной может быть как неисправный переключатель поворотов на рулевой колонке, так и выключатель аварийки.

Также в списке неполадок, при возникновении которых не горят поворотники, отмечают выход из строя блока управления. Такой блок устанавливается на современные авто отдельных марок.

Преимуществом системы является постоянный контроль, при перегорании ламп или отказах блок фиксирует ошибку и уведомляет водителя. Однако ремонт такой системы  сложнее и дороже. Необходима компьютерная диагностика, расшифровка ошибки и т.д.

Еще можно выделить перегорание предохранителей системы поворотников и аварийной сигнализации. В этом случае может показаться, что достаточно заменить предохранитель. На самом деле, предохранители редко перегорают без причины, то есть все равно необходима углубленная диагностика. В противном случае поворотники могут снова отказать в самый неподходящий момент.

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

1. Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
2. Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
3. Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Это интересно: Способы самостоятельной замены охлаждающей жидкости в автомобиле и выбор Антифриза

Что касается диагностики, то она выполняется в несколько этапов:

1. В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
2. Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
3. В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
4. В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
5. Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
6. В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки. Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

Это интересно: Первое и последующие ТО Лада Гранта: обслуживание, особенности

Перестала работать аварийка

А были какие то элементарные попытки проверить или сразу сюда за советом ?

Электрики они такие) Дык у тебя есть мультиметр ?

Ну надо в подписи ставить город)) А так, что разборок нет?

Еще раз проверь предохранители все. И если проверял мультиметром, то лучше выдергивай по одному и смотри глазами.

А по теме – если негде одолжить кнопку, то мультиметр в руки, мануал перед глазами и последовательно идти по цепи и проверять. Ну или с тем же мануалом к электрикам.

ПДД предписывают особый способ предупреждения о маневрах, которым обязательно следует пользоваться, если лампы указателей поворота перестали гореть в пути. Рассмотрим, почему не работают поворотники и как устранить причину поломки. Речь пойдет об устройстве, принципе работы и неисправностях систем с использованием реле поворотников на основе интегральных микросхем. Старые конструкции с биметаллическими пластинами, а также полностью электронные системы, ввиду их специфики и небольшой распространенности, рассматривать не будем.

Что делать если перестала работать аварийка

Оптика играет важную роль при управлении автомобилем — любая неисправность огней может создать аварийную ситуацию на дороге. Не являются исключением и поворотные огни, которые используются как для обозначения направления поворота, так и при аварийном освещении. Именно о поворотниках мы сегодня поговорим в данной статье, а если быть точнее – об их неисправностях.

Устройство поворотных огней довольно простое – к лампам подводятся провода через предохранитель и реле. Реле включается кнопкой аварийной сигнализации или подрулевым переключателем. Как правило, на каждое направление поворота устанавливается отдельное реле, и отдельное на аварийку. Признаки неисправности различаются в каждом отдельном случае.

Не работают поворотники

Самой распространённой причиной неисправности поворотников является выход из строя самих ламп. В таком случае понижается сопротивление цепи, вследствие чего частота работы реле резко сокращается – это можно заметить сразу же после выхода лампы из строя. Что делать, если это произошло во время движения:

• Найдите место для остановки, чтобы не создавать помех движению
• Включите поворотник и посмотрите, какая из трёх ламп вышла из строя
• Выкрутите лампочку и проверьте целостность нити накаливания
• При необходимости замените лампу. Лампы продаются в каждом магазине и универсальны почти для всех автомобилей – будь то ВАЗ или иномарка.

Если же не работает вся сторона поворота, то нужно искать неисправность среди предохранителей, реле и проводки. Если вы совсем не разбираетесь в электрике – рекомендуем изучить азы, просмотрев статьи, фото и видео об использовании мультиметра.

Не работает аварийка

Основной причиной неисправности аварийки является выход из строя реле и предохранителей. Иногда это случается и по причине некачественной установки аварийной сигнализации, поскольку её работа привязывается к данным огням (в некоторых случаях «сигналка» подключается к габаритным огням).

Выход из строя аварийной световой сигнализации не является настолько критичным, как выход из строя поворотных огней. Тем не менее, в случае неисправности автомобиля в ночное время на неосвещённых участках дорог – аварийка сильно обезопасит положение.

Алгоритм действий при неисправности аварийной световой сигнализации такой же, как и с поворотниками за исключением того, что проверку лампочек можно не выполнять – одновременный выход из строя всех 6 лампочек не возможен.
