Как подключить звуковой сигнал через реле?

Уверен что многие задаются этим вопросом. Ведь громкость и звучание штатных сигналов как на большинстве отечественных автомобилей, так и на многих иномарках оставляют желать лучшего

В большинстве случаев они однотональные и очень тихие, и их звучанием можно спугнуть разве что воробья, а не привлечь внимание других участников дорожного движения. Вот тут-то многие автовладельцы и задумываются про замену штатного звукового сигнала на альтернативный

Благо выбор огромен, от простых недорогих двутональных с неплохим звучанием до компрессорных сигналов. Одна беда — при подключении штатная схема подключения в большинстве случаев не подойдет, ибо в целях экономии реле в схеме сигналов на многих авто упразднено, так как с штатным звуковым сигналом и его нагрузкой в 4А вполне себе справляется проводка без реле. Вот мы и предлагаем вашему вниманию схему подключения звукового сигнала через реле

Она универсальная для большинства автомобилей, за исключением тех случаев, когда используются звуковые сигналы, которые массу получают через корпус, например волговские, для них схема несколько отличается.

Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.

Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием. Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.

Реле подключают в «разрыв» электрической цепи. Рассмотрим установку реле на примере бензонасоса. Питание на него подается блоком управления двигателем (дальше – компьютером) и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Чтобы избежать подобных проблем, между компьютером и бензонасосом устанавливается реле и компьютер подключается не к насосу, а к этому маленькому «помощнику».

Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Как уже было сказано в статье про устройство реле, управляющий ток очень мал и никак не сможет повредить компьютеру. Компьютер подает напряжение на управляющие контакты реле, а уже оно «соединяет» внутри себя силовую цепь и подключает бензонасос.

По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.

Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Управляет процессом включения/выключения фар кнопка на торпеде. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь – лампы в фарах зажигаются. Второй управляющий контакт реле – «массовый», то есть по нему напряжение уходит на кузов автомобиля, создавая электрическую цепь.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.

Решение серьёзных проблем

Если в настройках проблем нет, и перезагрузка устройства не помогла, то можно заподозрить более серьёзные проблемы. В данном случае желательно сразу обратиться в сервисный центр для диагностики. Если телефон ещё на гарантии, то рекомендуется обратиться в магазин, где он покупался.

Сменить прошивку

Если вы совсем недавно перепрошивали свой смартфон, то причиной исчезнувшего звука вполне может стать некорректная прошивка аппарата. Чтобы избежать проблем, необходимо использовать только оригинальные программы.

Почистить или заменить динамик

Одной из самых распространённых проблем внезапного исчезновения звука на смартфоне являются проблемы с динамиком. Причин неполадок может быть несколько:

• Динамик засорился пылью. В этом случае звук может исчезнуть не сразу, а уменьшаться постепенно. При этом на максимальной громкости звучание может быть немного слышно. Динамик можно попытаться почистить своими силами, используя мягкую зубную щётку или тонкую иголочку. Но если опыта таких работ нет, то лучше доверить аппарат профессионалу;
• Короткое замыкание на катушке. Такая проблема может затронуть основной и разговорный динамик. В этом случае звук не обязательно пропадает полностью, чаще всего собеседника просто очень плохо слышно. Исправить проблему поможет только полная замена динамика.

Понять, что из строя вышел именно динамик можно, если подключить к мобильному устройству гарнитуру, без разницы проводную или беспроводную. В данном случае звук будет нормальным. Если проблема возникла с разговорным динамиком, то ничего не слышно во время звонка. Если никаких звуков не слышно как на телефоне, так и в наушниках, то нужно искать проблему дальше. В этом случае лучше доверить мобильник профессионалам.

Заменить шлейф

Эта деталь часто ломается в мобильных телефонах, выполненных в виде раскладушки. Шлейф часто выходит из строя на мобильниках, которые активно используются. Заподозрить, что износился шлейф можно по одному признаку – звук не слышен, но помимо этого невозможно отрегулировать громкость.

Иной раз на эту деталь попадает влага, в этом случае контакты окисляются и шлейф выходит из строя. Решение в таком случае одно – замена шлейфа в сервисном центре.

Заменить звуковую плату

Полная тишина в динамиках и наушниках может говорить о вышедшей из строя плате усиления звука. Довольно часто такая поломка приводит к полному отсутствию звучания. Но чаще всего громкость просто перестаёт регулироваться, оставаясь на одном уровне, вне зависимости от настроек. Если выставлена минимальная громкость, то невозможно будет услышать ни музыку, ни собеседника, ни звуковое сопровождение видеороликов.

Такие платы чаще всего выходят из строя по причине механических повреждений и попадания жидкости внутрь корпуса мобильника. Привести к такой поломке может заводской брак аппарата, а также высокая температура, из-за перегрузки телефона. Решить подобную проблему можно заменой платы.

Автор

Слежу за новостями на рынке мобильных услуг. Всегда в курсе последних событий

Неслышное звучание iPad

Если тихий звук на телефоне, он со временем может вообще пропасть из определенных приложений, даже если громкость включена. В данном устройстве существует функция Soft Mute которая отключает музыку и звуки приложения, но не звук Hulu или Netflix, что затрудняет диагностику.

Последовательность настройки функции мягкого отключения звука на iPad:

1. Дважды нажимают кнопку «Домой».
2. Проводят слева направо.
3. Нажимают значок динамика в крайнем левом положении.
4. Должно отображаться Mute Off под кнопкой воспроизведения.
5. Слушают звук приложения.
6. Это должно исправить отсутствие звука в нем, если возникают проблемы с отображением значка динамика при перемещении слева направо, также можно отключить тихий звук, выполнив следующие действия: переходят в «Настройки»/«Общие»/«Использовать боковой переключатель для» и выбирают «Выключить звук», затем используют качельку.

Bluetooth-динамик не издает звук

Еще одна распространенная ситуация заключается в том, что пользователи не слышат звуки при подключении устройства к динамику Bluetooth. Перед тем как подойти к серьезным шагам по устранению этого вида неисправности, нужно проверить, работает ли динамик/трубка Bluetooth на другом телефоне, если это так, то нужно снова подключить аппарат, затем перейти в «Настройки»> «Bluetooth», дважды нажать значок «Байт-гарнитура», «Слушать музыку».

Сбой также может происходить, если в меню Bluetooth телефона хранится много аналогичных устройств, и пользователь забывает «отключить» эти устройства, особенно если пользуется ими не очень часто. Все ненужные блютуз-приложения нужно закрыть принудительно. Это не только очистит список устройств, но также поможет удалить и повторно подключить устройство, которое регулярно используется.

Порядок настройки:

1. В меню Bluetooth выбирают нужный динамик из списка, нажав справа от его имени.
2. Выбирают функцию «Закрыть устройство».
3. Нажимают «Forget Device» еще раз для подтверждения.
4. Нажимают кнопку Bluetooth на динамике, чтобы снова запустить процесс сопряжения, и выбирают его в списке устройств на телефоне/планшете, когда он появится снова.

Теперь звук должен поступать из динамика Bluetooth. Если нет, нужно обратиться в сервис и попросить их исправить ошибку.

Звуковой сигнал ВАЗ 2107

Производитель ВАЗ 2107 оснащал автомобиль двумя вариантами звукового сигнала (ЗС). В первом случае устанавливались два звуковых элемента (ЗЭ) низкой и высокой тональности (типы сигнала С-304 и С-305), что позволяло получать громкий и объёмный звук. Эти элементы монтировались на металлическом кронштейне в подкапотном пространстве около радиатора системы охлаждения.

Звуковой сигнал ВАЗ 2107 состоит из двух элементов разной тональности — С-304 и С-305

Второй вариант предполагал установку одного ЗЭ типа 20.3721–01, также расположенного на кронштейне перед радиатором охлаждения. Все звуковые элементы неразборные и ремонту не подлежат.

Звуковой сигнал ВАЗ 2107 состоит из одного элемента 20.3721–01

Назначение звукового сигнала

Звуковой сигнал предназначен для предупреждения участников дорожного движения об опасности и предотвращения ДТП. Подаётся сигнал путём нажатия на кнопку ЗС, которая расположена на рулевом колесе.

Правила дорожного движения ограничивают применение ЗС двумя ситуациями.

В первом случае ЗС информирует водителя опережаемого автомобиля перед началом манёвра. Ситуации, подпадающие под второй пункт ПДД, более разнообразны. Возможны следующие варианты.

Во время гололёда по пешеходному переходу идёт человек, а скользкая дорога не позволяет вам резко затормозить. Услышав ЗС, пешеход среагирует.
Водитель, двигающийся по соседней полосе, не увидел вас в боковое зеркало и начал перестраиваться

Подав сигнал, вы обратите его внимание на себя.
На проезжую часть вышло животное. Звуковым сигналом можно согнать его с дороги.
При выезде со второстепенной дороги водитель не увидел ваш автомобиль, двигающийся по главной дороге

ЗС заставит его остановить свой автомобиль.
Велосипедист двигается не по краю, а по середине проезжей части. Звук сигнала заставит его пропустить автомобиль.

Таких случаев очень много. Своевременное и обоснованное использование ЗС позволит участникам дорожного движения избежать больших неприятностей.

Устройство звукового сигнала ВАЗ 2107

В корпусе ЗЭ расположена металлическая мембрана, которая совершает колебания за счёт перемещений металлического якоря. Эти колебания и являются источником звука. Сам якорь приводится в движение магнитным полем, создаваемым катушкой с обмоткой.

Звуковой сигнал ВАЗ 2107 устроен довольно просто: 1 — ярмо; 2 — корпус ЗЭ; 3 — обмотка; 4 — сердечник; 5 — якорь; 6 — регулировочный винт; 7 — мостик; 8 — текстолитовая пластина; 9 — держатель неподвижного контакта; 10 — пластина подвижного контакта; 11 — мембрана; 12 — диффузор; 13 — кольцо

Принцип действия ЗС ВАЗ 2107 следующий. Возникающее при подаче напряжения на катушку электромагнитное поле выталкивает якорь мембраны, который, в свою очередь, размыкает прерыватель и отключает катушку. В результате мембрана возвращается в исходное положение, и якорь снова замыкает контакты прерывателя. В результате повторения таких циклов мембрана вибрирует, издавая звук.

Электрическая схема подключения звукового сигнала ВАЗ 2107

Схема подключения звукового сигнала ВАЗ 2107 с двумя элементами разной тональности довольно проста.

Схема подключения звукового сигнала ВАЗ 2107: 1 — звуковые сигналы; 2 — блок реле и предохранителей; 3 — кнопка включения сигнала на рулевом колесе; РЗ — реле звукового сигнала; А — плюс генератора

Принцип действия звукового сигнала ВАЗ 2107

На клеммы звуковых элементов через реле, предназначенное для замыкания и размыкания электрической цепи с высокой нагрузкой, подаётся напряжение. Это реле, управляемое током небольшой силы, позволяет избежать перегрузки некоторых элементов управления. Его неисправность может привести к перегреву управляющих кнопок и тумблеров и выходу их из строя.

При замыкании контактов кнопки включения сигнала клемма 85 реле соединяется с массой (отрицательной клеммой аккумулятора). При этом с генератора постоянно подаётся плюс на клеммы 86 и 30 реле ЗС. Клеммы 85 и 86 являются минусом и плюсом катушки реле. При подаче на них напряжения замыкается контакт между клеммами 30 и 87. На последнюю клемму, которая соединена с положительным контактом, через замыкающий контакт подаётся плюс. В результате при постоянно подключённом к массе отрицательном контакте ЗЭ срабатывает звуковой сигнал.

Предохранитель в порядке

Теперь вам нужна 12-вольтовая диагностическая лампа или вольтметр. Вы также должны найти руководство по эксплуатации или, по крайней мере, графическое изображение электрической цепи сигнала.

Начните с проверки на 12 вольт соединителя сигнала.

_{Воспользовавшись простым вольтметром, исследуйте соединитель сигнала, есть ли 12-вольтовое напряжение, когда нажимаете на кнопку сигнала и зажигание включено.}

Одна ветвь цепи поддерживается автомобильной металлической рамой, так что вам нужно проверить между хорошей точкой заземления и соединителем проводки к сигналу. Если нет напряжения на соединителе, проверьте реле сигнала.

_{Проверьте12-вольтовое напряжение на реле сигнала, когда зажигание включено. 1 – диагностическая лампа. 2 – разъем реле сигнала.}

Реле сигнала переключает ток высокого напряжения к звуковым сигналам по сигналу от кнопки с током низкого напряжения в рулевом колесе. Это простое, однополярное реле на одно направление (SPST), упакованное в маленькую металлическую или пластмассовую коробочку с пятью соединителями с лепестковыми зажимами. Если вам не повезло, на вашем двигателе установлено реле, которое встроено в коробку предохранителей большего размера, которые также контролируют несколько других функций на вашем автомобиле, такие как фары или сигналы поворота. Эта деталь намного более дорогая. Проконсультируйтесь с инструкцией по эксплуатации, где находится реле, так как оно, как и блок предохранителей, может находиться почти везде под капотом или под приборным щитком – и не обязательно рядом с блоком предохранителей.

_{Реле звукового сигнала повышает низкое напряжение тока, идущего от кнопки сигнала, до более высокого, нужного для работы звуковых сигналов. 1– аккумулятор. 2 – звуковой сигнал. 3 –замыкаемые контакты. 4 – кнопка сигнала. 5 – катушка реле. 6 – реле.}

Простое SPST-реле должно иметь постоянное питание током в 12 вольт к нему, подводящий провод, который идет через жгут проводов к звуковому сигналу, другой подводящий провод, который идет к переключателю сигнала в рулевом колесе, и заземление. Проверьте, чтобы напряжение подходило к двум выводам реле и выходило из него через другие два вывода, когда нажимаете на переключатель. Если нет, попробуйте заземлить подводящий провод, который идет к кнопке сигнала, чтобы заставить реле втянуться. Если сигнал гудит, реле в порядке, но кнопка сигнала или его проводка неисправны. Вы сможете просто заменить реле, если проблема в нем. В противном случае вам придется проделать серьезную диагностическую работу, чтобы отыскать разомкнутую цепь.

Как самостоятельно определить причину проблемы

Самостоятельная диагностика включает в себя такие этапы:

1. Убедитесь, что все оборудование подключено к питанию. Также проверьте соответствие разъемов на приставке и телевизоре (источник видео-сигнала будет различаться в зависимости от конкретной модели и ее характеристик);
2. Визуально осмотрите тарелку. Плохие погодные условия могут стать причиной пропадания/ухудшения сигнала. Сильный ветер может сменить положение плохо закрепленного устройства, а большой слой снега будет затруднять обмен сигнала со спутником;
3. Проверьте наличие обновлений программного обеспечения. Устаревшая версия может не поддерживать современные протоколы вещания, из-за чего просмотр любимых передач будет невозможен.

Поиск неисправностей

Если вы заметили, что не работает сигнал на ваз 2114, то поиск поломки следует начать с проверки предохранителя. Для этого потребуется найти в общем блоке предохранитель F7 и заменить его на новый, рассчитанный на аналогичный ампераж. Если после этой несложной процедуры сигнал заработал, значит причина была именно в предохранителе. Если нет, то следует продолжить поиски.

Предохранители ваз 2114

Следующим элементом, которое потребуется проверить, будет реле К6. Оно располагается все в том же общем блоке. Его также следует заменить на новое (стоимость реле невысока — чуть более 150 рублей), после чего проверить работоспособность сигнала.

После того, как замена реле не дала результатов, следует перейти к проверке самого звукового сигнала.

Причин его поломки может несколько:

1. Окислился контакт провода, идущего от сигнала на массу.
2. Окислились контакты внутри сигнала.
3. «Залипла» мембрана.

Проверка контактов звукового сигнала

В первом случае следует проверить идущий от сигнала к корпусу провод и, при необходимости, зачистить его контакт. Очень часто такая простая операция помогает восстановить работоспособность сигнала без каких-либо дополнительных манипуляций. Если же после зачистки все равно не работает сигнал на ваз 2114, причины придется искать уже внутри.

Порой происходит так, что попадающая внутрь устройства влага конденсируется внутри сигнала и вызывает окисление его контактов. Чтобы устранить эту неисправность, понадобится выкрутить крепежные винтики, развальцевать крышку и зачистить контакты мелкой шкуркой либо керосином. Если же выполнять подобную операцию нет никакого желания, то придется купить и установить новый сигнал.

Третья причина, по которой сигнальное устройство может не работать — это закисание мембраны, вызванное все тем же попаданием влаги внутрь корпуса. Если такое произошло, то в большинстве случаев придется приобретать новый сигнал, поскольку восстановить мембрану практически нереально.

Новый звуковой сигнал

Если ремонт или замена сигнала не дали успеха, то остается проверить работоспособность его выключателя. Для это следует проверить положение подрулевых переключателей. Иногда бывает так, что они сползают вниз, в результате чего контакты не касаются своих дорожек.

Прозвон проводов сигнала

Кроме этого, если пропал сигнал на ваз 2114, следует «прозвонить» все провода в его цепи, а именно:

• от выключателя на общий блок;
• от общего блока на сигнал;
• от сигнала на массу;
• от выключателя на массу.

Выполнив все перечисленные выше действия, вы сможете гарантированно найти и устранить неисправность звукового сигнала вашего авто. Также стоит отметить, что если сигнал работает, но плохо («хрипит»), то его можно настроить при помощи плавного вращения настроечного винта, расположенного на передней стороне его корпуса.

Это пора прекратить

На самом деле выражать свое неудовольствие с помощью звукового сигнала абсолютно неуместно. Водитель такси будет продолжать вести себя на дороге точно так же, независимо от вашего сигнала. В городах запрещено использовать звуковой сигнал в жилой зоне, если только не возникла ситуация на дороге, в которой это действительно необходимо сделать, – иначе вам грозит штраф. Вообще звуковые сигналы предназначены не для того, чтобы дать вашему сыну-подростку возможность посигналить своей подружке, что уже заждался ее на свидание

Короткий гудок поможет привлечь внимание пешехода, который выходит на проезжую часть, не глядя по сторонам, или какой-нибудь мамаше, которая везет детей на секцию, болтая по телефону и глядя в зеркало заднего вида на хныкающих отпрысков

Звуковой сигнал требуется по закону – вам необходимо починить его, или вы не пройдете техосмотр. Рьяный инспектор может даже написать вам замечание, если ваш звуковой сигнал работает ненадлежащим образом.

Устройство звукового сигнала легкового автомобиля

Сам термин вошёл в обиход благодаря компании, изготовлявшей в начале прошлого века такие устройства (Klaxon Signals Ltd). Сегодня под словом «клаксон» понимают как технический девайс для подачи звукового сигнала, так и сам сигнал. Мы же будем использовать термин исключительно в первом значении.

Итак, по способу извлечения звука автомобильные клаксоны подразделяются на три большие категории:

• электромагнитные;
• пневматического действия;
• электронные.

Мы рассмотрим особенности, достоинства и недостатки каждой из разновидностей чуть позже

Хотя глобальной и самой важной характеристикой этих устройств является уровень шума, звуковые автомобильные сигналы отличаются и по тональности звучания, и, естественно, по своему устройству. В частности, по звучанию принято различать тональные и звуковые клаксоны, по устройству – рупорные/безрупорные

Между этими категориями существует чёткая зависимость: тональные ЗС имеют рупорное исполнение, звуковые, как правило – безрупорное.

Безрупорный шумовой клаксон состоит из стального корпуса (1) с мембраной и электромагнитом внутри. Электромагнит включает ярмо (2), якорь (4), сердечник магнита (5), а также катушку (3). Ближе к наружной части клаксона (между корпусом и крышкой (9)) размещена мембрана, жёстко соединённая с якорем электромагнита.

За мембраной находится резонатор, усиливающий уровень издаваемого клаксоном шума, а также регулирующий тональность звука. Питание электромагнита осуществляется через контактную группу прерывателя (7).

На тональность звука влияет и толщина мембраны: чем она больше, тем ниже тональность.

Тональный рупорный клаксон состоит из корпуса (1), электромагнита, мембраны (6), крышки (8) и корпуса (7) рупора. Электромагнит, как и в первом случае, включает якорь (3), сердечник (2) и ярмо (5). Таким образом, принципиально его устройство мало чем отличается от шумового аналога, но принципиальное отличие заключается в отсутствии резонатора. Его роль возложена на воздушный столб, формируемый в рупоре. Конфигурация рупора такова, что благодаря изменению частоты колебания мембраны меняется и уровень воздушного столба. Последний как раз и является ответственным за получение определённой тональности звучания клаксона. Конец рупора выполнен в виде расширяющегося раструба наподобие рожка, благодаря чему его иногда так и называют.

Чтобы минимизировать искрение, свойственное для работы прерывателя, в обеих разновидностях звуковых сигналов в схему включают дополнительные конденсаторы или резисторы. В бюджетных устройствах установка средств, уменьшающих искрообразование, не производится.

Звуковой сигнал не работает • МОЙМЕХАНИК.РФ

Звуковой сигнал в автомобиле – это элемент, которым водитель может не пользоваться достаточно долгий промежуток времени (в этом просто не будет необходимости).

И однажды, столкнувшись с ситуацией, требующей его эксплуатации, водитель может вдруг обнаружить, что звуковой сигнал авто не работает или дымит двигатель сизым дымом. Причины знает только автомеханик.

Чтобы избежать подобных неприятностей, не так и сложно каждый день при отъезде от дома проверять его работу, просигналив один-два раза. И все же, рассмотрим основные причины, по которым звуковой сигнал машины может не работать.

Имейте ввиду

Можно назвать целый ряд ситуаций и факторов, из-за которых звуковой сигнал авто может выйти из строя и перестать нормально работать. Наиболее распространенные среди них:

• перегоревший предохранитель;
• неисправности в реле сигнала;
• неустойчивые контакты (под ступицей рулевого колеса, в выключателе и т.д.);
• заедает стойка нажима сигнала;
• нарушена регулировка сигнала или произошло залипание пластин внутри механизма;
• соскочившие клеммы или обрывы в соединениях;
• ослаблено крепление сигнала или сгорела обмотка;
• внутрь механизма попали грязь и вода.

Чтобы понять, как нужно исправлять возникшие неполадки, нужно знать, как работает звуковой сигнал автомобиля.

Поэтому если вы сами не разбираетесь в нюансах и тонкостях работы этого элемента, то не стоит экспериментировать, лучше доверить процесс диагностики и устранения неполадок профильным специалистам.

Всем, кто столкнулся с подобной проблемой и требует помощи, свои услуги готовы предложить мастера из сервиса «Мой механик».

Наши рекомендации

Неисправности в работе звукового сигнала определяются, как правило, в момент, когда он крайне необходим. И если вы столкнулись с такой проблемой, не стоит затягивать поход в автосервис. И хотя на езду автомобиля и безопасность в процессе вождения непосредственным образом звуковой сигнал не влияет, он должен быть в исправном состоянии.

Ремонт звукового сигнала автомобиля

Звуковой сигнал автомобил

Схема работы звукового сигнала

Насколько это важно

Мастера из сервиса «Мой механик» знают как работает звуковой сигнал автомобиля  и определяют возможные причины неполадок в работе звукового сигнала, следуя четким инструкциям работы: проверка предохранителя на целостность, исправность реле, целостность контактов, проверить перегревается двигатель или нет и т.п.

Иногда достаточно просто подтянуть винты на контактах, а иногда может понадобиться замена сигнала целиком. Лучше доверить процесс определения неисправности и ее устранения мастеру, тогда можно быть уверенным в том, что в следующий раз при необходимости сигнал вашего авто вас не подведет!

Почему не работает звуковой сигнал на ВАЗ-2112: фото и видео

Эксплуатация авто с неисправным звуковым сигналом запрещена. В то же время, на легковушках «десятого» семейства клаксон может перестать работать без видимых причин. К одному из проводов клаксона подведён потенциал «+12». А вторая клемма должна замыкаться на «массу» при нажатии на клавишу. Рассмотрим, почему не работает сигнал на ВАЗ-2112, и для этого будем проверять контрольные точки.

Иногда восстановить контакт с «массой» удаётся без снятия руля. Пример приведён на видео.

Особенности электросхемы ВАЗ-2112

Владельцам авто «десятого» семейства в какой-то степени повезло: в цепи клаксона нет реле, а есть только выключатель. Доказательство приведено ниже.

Схема штатной проводки

Первый шаг – это проверка предохранителя F7. В монтажном блоке он находится в верхнем ряду (седьмой слева).

На одну из клемм предохранителя подаётся напряжение «+12». Проверьте!

Если предохранитель исправен, потенциал «+12» должен быть на одной из клемм клаксона. Заглянем под капот…

Разъём модуля звукового сигнала

Отключаем разъём, проверяем тестером обе клеммы. Второй щуп вольтметра соединяем с «минусом» АКБ.

Стандартной причиной, по которой на ВАЗ-2112 не работает сигнал, является вот что: «плюсовое» напряжение подключено, а контакт с «массой» нарушен. Чаще всего проблема кроется в выключателе.

Проводим диагностику звукового сигнала

Всё начинается с контактов разъёма:

1. Допустим, напряжение «+12» не вызванивается на обоих контактах. Тогда ищите точку замыкания или обрыва, начиная от клеммы 6-Ш5 (схема выше).
2. Если «плюсовое» напряжение получено, проверьте вторую клемму. Она будет контачить с «массой» при нажатии на кнопку клаксона. В ходе этой проверки обязательно отключают АКБ.
3. Если два предыдущих шага успешно пройдены, значит, напряжение на клаксон подаётся. Возможно, его надо заменить или почистить контакты.

Кстати говоря, на «шаге 2» руль рекомендуют вращать – контакт может нарушаться при некоторых углах поворота.

Снимаем руль

Если «шаг 2» не закончился успехом, надо снять руль. Две медные полосы должны «замыкаться» при нажатии – тут всё ясно. Проверку проводят омметром, и при необходимости заменяют выключатель.

Рулевое колесо после демонтажа

Когда руль снят, можно почистить контактные дорожки. Проволочные контакты в колонке тоже должны быть чистыми.

Демонтаж «от и до»

Сначала нужно открутить два самореза под накладкой. Сняв пластик, можно видеть контактную пластину – возможно, проблема была в ней.

Первый шаг по демонтажу

Попробуйте зачистить контакты и снова провести «шаг 2». Если результата нет, берём ключ «на 24» и отворачиваем одну гайку (не до конца).

Руль надо сбить со шлицов

Рулевое колесо сбивают в направлении «на себя». А затем гайку можно открутить полностью.

При монтаже соблюдайте одно правило. Выступ на кронштейне должен зайти в прорезь, сделанную в пластиковом кольце (см. фото).

Монтаж рулевого колеса (первый шаг)

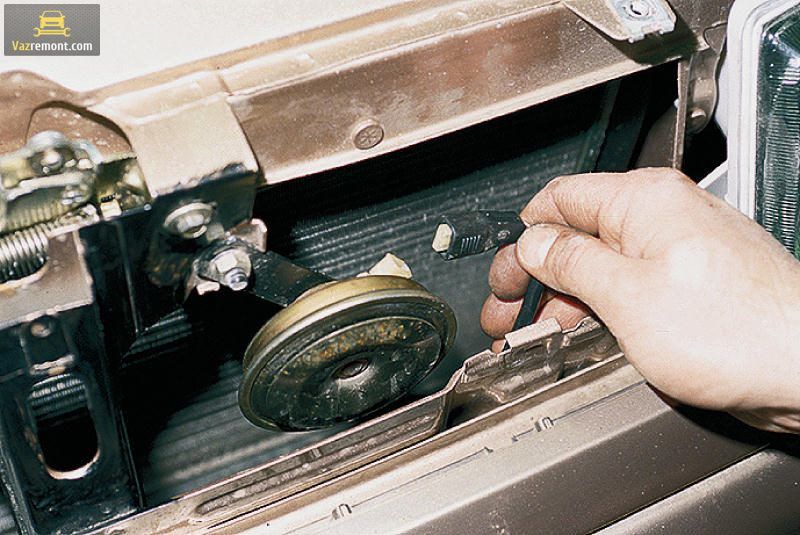

Как снять неисправный сигнал (клаксон)

Под решёткой радиатора закреплён единственный модуль. Чтобы его снять, откручивают одну гайку (ключ «на 13»). Предварительно отключают разъём.

Демонтаж, настройка перед монтажом

Надо будет снимать решётку. Это действие сложно выполнить и на «Десятке», и даже на ВАЗ-2112, а сигнал может не работать из-за неисправной проводки. Сначала добейтесь того, о чём говорилось на «шаге 3». И только затем, если нужно, приступайте к замене.

На корпусе клаксона закреплён один регулировочный винт. Выставьте его в среднее положение и проведите проверку.

Удаляем радиаторную решётку

1. Взяв ключ «на 10», откручиваем два самореза сверху (как на фото). Сразу снять решётку нельзя.

   Саморез крепления решётки радиатора

2. Двумя руками, прилагая одинаковое усилие с обеих сторон, вытягиваем решётку наверх. При этом не должны сломаться два нижних зажима.

   Важный крепёжный элемент – зажим

3. Монтаж будет выполнить проще – нет риска сломать зажимы.

Артикул новой решётки радиатора – 2110-8401014 (или 8401614, или 8401714).
