Проблемы с подсветкой и индикаторами на приборной панели

Как снять панель приборов, тюнинг, доработки

Снятие панели приборов на автомобилях ВАЗ 2110, 2111 и 2112 — дело не из простых. Но в то же время, выполнить данный ремонт возможно и своими руками, имея под рукой необходимый инструмент, а также четкую инструкцию.

Касаемо плана действий, в Интернете не так много детальных руководств по снятию и установке панели приборов, и все это связано с тем, что процедура имеет ряд сложностей и тонкостей, о которых не каждый может вспомнить при написании такой статьи.

Впрочем, я постараюсь сделать материал, который хоть на 90% поможет дать общую картину и основные моменты, которые стоит учитывать при снятии панели на ВАЗ 2110-2112. Для выполнения ремонта понадобится следующий инструмент:

1. Отвертка с крестообразным лезвием, как короткая, так и длинная
2. Головка на 10 мм, желательно глубокая
3. Трещоточная рукоятка или вороток
4. Кусачки или острый нож
5. Фонарик при необходимости

Снятие и установка панели приборов на ВАЗ 2110, 2111 и 2112

Прежде чем приступать к выполнению данного ремонта, необходимо сделать следующее:

После этого можно приступать к дальнейшим действиям. Сразу же извлекаем и снимаем все элементы панели, такие как: штатные часы, блок управления отопителем, блок индикации, а также центральный дефлектор, и не забываем про кнопки с магнитолой. В результате, получаем примерно следующую картину:

Далее, при помощи отвертки поддеваем и извлекаем заглушки по верхним углам крепления панели приборов. На деле это выглядит следующим образом.

С другой стороны делаем аналогично, после чего при помощи головки и удлинителя откручиваем гайки крепления панели приборов в верхней части.

Теперь переходим к остальным местам крепления. Снизу, в левой и правой части панели — по углам, также есть по одному винту которые необходимо открутить. Первый показан ниже.

Второй же находится в правой части панели в том же самом месте — снизу в углу. Также, сразу отворачиваем саморез, которым крепится диагностическая колодка:

Теперь переходим к боковым местам креплений каркаса, которые находятся по центру с каждой из сторон — ниже на фото показана левая сторона:

Справа будет все аналогично. Далее переходим к внутренним креплениям каркаса, которые находятся в следующих местах. Первый — под монтажным блоком предохранителей, чтобы добраться — откидываем крышку и заглядываем внутрь панели:

Второй же справа — виден при открытой крышке вещевого ящика (бардачка):

Разумеется, монтажный блок придется также снять, чтобы он остался нетронутым с подпанельной проводкой.

• Продеваем его внутрь при отведенной назад панели приборов, также придется отрезать некоторые хомуты крепления проводки, к примеру, в этом месте, которое показано на фото:
• Теперь пробуем снимать панель ВАЗ 2110, отводя ее в сторону с обеих сторон, равномерно, без особых усилий и резких движений.

На фото выше видно, что трубки гидрокорректора фар обрезаны, так как в моем случае они были просто не нужны. Если же вам их необходимо сохранить, все делаем аккуратно и снимаем их, вытащив блок управления из панели приборов. Далее окончательно снимаем панель, разумеется, предварительно отсоединив все провода, которые будут препятствовать этому.

Установка происходит в обратной последовательности, подключая все провода и разъемы на свои места, блоки и переключатели, а также остальные элементы, которые были сняты в результате этой процедуры.

Установка Европанели вместо обычной на ВАЗ 2110, 2111 и 2112

Многие владельцы, которые уже давно являются владельцами ВАЗ 2110, хотели бы сменить скучную панель на более современную. В таком случае можно установить панель нового образца с автомобилей, выпускаемых после 2006 г.в., или же с версий «Богдан», которые являются аналогами десятого семейства, разве что украинской сборки.

При подобных переделках в основном менять ничего не придется, но стоит учесть, что в таком случае необходимо купить европанель в полной комплектации:

• каркас панели приборов в сборе с накладкой
• щиток (комбинация) приборов
• кнопки и выключатели
• дефлекторы отопителя
• блок управления отопителем нового образца
• подпанельная электропроводка
• рулевое колесо, кожух и переключатели

Только в таком случае все становится без особых проблем с минимальными трудозатратами.

Реле в салонном монтажном блоке

K1 – реле вентилятора охлаждения радиатора .См. информацию про F1.

K2 – реле включения обогрева заднего стекла .См. информацию про F2.

K3 – реле включения стартера .Если при повороте ключа у вас не крутит стартер, проверьте первым делом напряжение аккумулятора и контакты его клемм, при необходимости очистите их от окисления и прочно затяните. Севший аккумулятор зарядите или замените новым. Также может пропадать общий контакт на массу в моторном отсеке или контакт на втягивающем реле, проверьте надёжно ли закреплены гайки и хорошо ли они держат клеммы проводов. Можно проверить стартер, замкнув его контакты напрямую отвёрткой при положении КПП в нейтральной передаче или подав плюс от аккумулятора на один из контактов втягивающего. Если крутит, значит дело в проводке или замке зажигания. Если нет — скорее всего неисправен сам стартер или втягивающее.Ещё причина может быть в отсутствии контактов в замке зажигания. Проверьте также контактную группу, провода и разъёмы.

K4 – дополнительное реле (реле зажигания) .

K7 – реле дальнего света фар .См. информацию про F3, F4.

K8 – реле звукового сигнала .См. информацию про F5.

K9 – реле тревожного сигнала .Проверьте вместе с предохранителем F8.

K10, K11, K12 – резервные реле.

Дополнительные реле крепятся на планке и расположены под приборной панелью, недалеко от ног переднего пассажира. Чтобы добраться до них, нужно снять правую облицовку тоннеля. Рядом с дополнительными реле находится электронный блок управления двигателем (ЭБУ). Если его разъём мешает для доступа к реле, отсоедините его, предварительно сняв «минусовую» клемму с аккумулятора.

F1 (15 А) – цепь главного реле, блокировка стартера .

F2 (7,5 А) – цепь питания электронного блока управления (ЭБУ) .

F3 (15 А) – электрический бензонасос .Если перестал качать бензонасос (это можно определить по отсутствию звука его работы при включении зажигания), проверьте совместно с реле K2. Также могут быть проблемы с иммобилайзером, он блокирует работу насоса, см. информацию про F20. Если проводка, этот предохранитель и реле исправны, скорее всего вышел из строя сам бензонасос. Чтобы снять его, нужно отключить аккумулятор, снять подушку заднего сиденья, открутить крышку, кольцо и топливные шланги, затем аккуратно достать весь бензонасос.

K2 – реле электробензонасоса .См. выше про F3.

Блок силовых предохранителей находится в моторном отсеке под капотом, около левой опоры стойки. Чтобы добраться до него, нужно открыть крышку, поддев защёлку.

1 (30 А) — цепь системы управления двигателем .При проблемах с электронным блоком управления, коротких замыканиях и прочих неисправностях может перегореть этот предохранитель.

2 (30 А) — бортовая цепь автомобиля .3 (40 А) — бортовая цепь автомобиля .

4 (60 А) — цепь генератора .

5 (50 А) — цепь электроусилителя руля .

6 (60 А) — цепь генератора .

При любых неполадках важно не паниковать, рассуждать трезво и логически. Самое главное провести диагностику и установить причину поломки

Если у вас не хватает опыта или нервов, проще записаться в ближайший автосервис. если в нём есть грамотный электрик.

Надеюсь эта статья поможет вам разобраться с проблемами электрики и быстро устранить любые неисправности Приоры. Если у вас есть какой-то опыт или информация, оставьте комментарий ниже, полезная информация будет добавлена в статью.

Какие лампочки стоят в приборной панели приора

всем привет, при покупке машины не горела одна лампа подсветки спидометра возле отметки 60 kmh и с перебоями работала лампочка подсветки температуры ОЖ и уровня топлива (что очень бесило и отвлекало от дороги при моргании и потухании). фото нет, был день и светло когда менял лампы, по этому не стал фоткать где нет подсветки, т.к было бы не видно.

приборку на приоре я никогда не снимал и не видел в живую как это делается, занимался этим впервые, но скажу так, она демонтируется просто, ничего сложного. заняло около 20 минут (демонтаж, замена ламп и установка).

для работы нам потребуются: *отвертка шлицевая (плоская) *отвертка крестовая (желательно короткая, будет удобнее) *лампы или патроны 5 шт ( в приборке 5 ламп)

первым делом я поехал в магазин, подхожу к продавцу и разворачивается такой диалог: я: мне лампочки в приборку приора п:диод, накаливания, приора 1 или 2? я: 1, накаливания (диодные не хотел, потому что ярко и светит он точкой, т.е подсветка станет не равномерной) п: лампочки или патроны? я: эм, а нельзя заменить лампочки отдельно? п: приборка VDO? я: нет (если честно я не знаю названия, но значок из двух букв СР) п: на всех по разному приорах, у кого то стоят патроны и менять лампы нельзя отдельно, у кого то вот такие патроны, у кого то такие, эти чуть длиннее, эти чуть короче (в итоге он высыпал мне три разных вида патронов на кассе и цена колебалась от 25р шт, до 35р шт.)

в итоге запутавшись, я решил купить патроны в сборе с лампами, у которых можно заменить лампу отдельно из белого пластика и они чуть длиннее чем патроны черного цвета за 35р шт.

Лада Приора Хэтчбек Калифорнийский мак › Бортжурнал › Замена лампочек в приборной панели Priora

Бывалые и опытные могут дальше не читать, так как запись для «чайников» вроде меня, сталкивающихся впервые с заменой лампочек в приборной панели. У меня потухла лампочка подсветки темературы ОЖ и кол-ва бензина в баке. Правая сторона спидометра периодически тухла и потом сама возвращалась к жизни.

Для замены потребуется отвертка крестовая, тонкая плоская отвертка и 5-7 минут свободного времени. Ответрку (крестовую) лучше брать укороченную, так как ей удобнее орудовать в ограниченном пространстве. Откручиваем 2 шурупа сверху.

Снимаем панель под рулевой колонкой (сверху просто отщелкиваем, снизу поворачиваем 3 пластиковых крепления). Если приходилось менять предохранители, то снять панель не составит труда. Видим еще 2 болта (один слева, другой справа)

Откручивем их (осторожно с шайбами — улетают быстро)

Далее снимаем декоративную накладку, которую мы открутили. Опускаем руль в самое нижнее положение и вытаскиваем накладку. Руль снимать НЕ НАДО!

Далее видим еще 2 крепления (слева и справа), которые фиксируют саму панель приборов

Откручиваем их осторожно, так как шайбы и шурупы могут провалиться вглубь торпеды

После панель приборов можно потянуть немного на себя, чтоб получить доступ к жгуту проводов и колодке. Когда в этом деле уже будет набита рука, то можно будет менять лампочки и без отсоединения шлейфа.

Видим зеленую колодку сзади панели. Отсоединить её просто, но первый раз неудобно. Слегка нажимаем на язычок-упор отверткой и тянем черный рычаг вверх. Штекер сам выйдет из гнезда.

Вытаскивем панель и видим посадочные гнезда под лампочки. Слегка повернув против часовой стрелки, вытаскиваем перегоревшую лампочку. Ставим новую. Сборку производим в обратном порядке.

Я покупал лампочки сразу в сборе (лампа + патрон), но некоторые умельцы заменяют перегоревшие лампочки, при этом оставляют старый патрон. Решил попробовать диодную лампочку, чтобы иметь представление о том, стоит ли все лампочки заменить на светодиодные. Диодная лампа немного длиннее.Таким образом, она ближе к светофильтру и дает световое пятно в зоне освещения (центр светлее, края-темнее). Лампочка диодная светит белым холодным светом, что заметно через светофильт — зеленый стал ярче, сочнее. Меня пока устраивает мягкий зеленый свет, который был при теплых лампах накаливания, так что диодные лампы ставить не буду.

Оказалось, что лампочка на правой стороне спидометра, что то гасла, то тухла из-за того, что перегорела. Но от тряски нить накаливания замыкалась и снова горела, пока следующая кочка не «разорвет» её снова. Лампа пошла под замену. также прикупил немного прозапас)))

Авто-помощь

На передней панели автомобиля Лада Приора устанавливается щиток приборов и несколько переключателей различных дополнительных устройств. Если смотреть на щитке приборов слева направо, то на нём располагаются: тахометр, спидометр, указатель температуры охлаждающей жидкости, указатель уровня топлива в бензобаке. Под спидометром стоит жидкокристаллический дисплей, а ниже его, по всей длине щитка, установлено 16 сигнальных ламп. Ещё две контрольные лампы указателей поворота стоят в верхней части слева и справа от спидометра. Все приборы и контрольные лампы работают от соответствующих датчиков, а в передаче данных принимает участие электронный блок управления.

Неисправности, которые вызывают сбои в работе щитка приборов, относятся к чисто электрическим и найти их без соответствующих знаний, затруднительно. В качестве примера можно привести такой случай. Водитель протирал тряпкой, изготовленной из микро фибры, пыль с передней панели и стекла щитка приборов. После этих действий, при включении зажигания, щиток приборов отказывался работать вообще. Все стрелки приборов лежали на нуле. Причину этого явления, и устранение этой неисправности, он искал достаточно долго, но всё же нашёл. По всей видимости, тряпка из микро фибры, при движении по пластиковой поверхности создаёт магнитное поле, которое и приводит к отказу в работе щитка приборов. А устранить эту неисправность достаточно просто, нужно всего лишь секунд на 10 снять минусовую клемму с аккумуляторной батареи. Но ведь, сколько времени было убито на то, чтобы эту тряпку, являющуюся причиной этой неисправности, выбросить в утиль.

К полному отказу в работе щитка приборов может привести и выход из строя 7,5 амперного предохранителя F10, в этом случае не будет также гореть плафон освещения салона и стоп сигналы. Так что проверить его достаточно легко, даже не открывая монтажный блок.

Если не работает только один какой-то прибор, то начинать искать причину этой неисправности нужно с поиска и проверки работоспособности датчика, который приводит этот прибор в действие. Но опять же, все сигналы с датчиков, на приборы щитка, идут через электронный блок управления. И если замена датчика не дала положительных результатов, то придётся проверять электронный блок и сам щиток приборов, а здесь уже без специалистов не обойтись.

Единственное, что под силу сделать самому водителю на щитке приборов, это проверить и в случае необходимости заменить перегоревшую лампу световой сигнализации. Иногда причиной неисправности бывает просто плохой контакт в соединительных колодках проводов. Проверить их состояние, водитель также сможет сам.

Чем сложнее становиться начинка на современных автомобилях, тем труднее водителю находить причину и устранять возникающие неисправности. В этих случаях нужны знания и достаточно лёгкий доступ к информации о причинах этих неисправностей.

Блок в моторном отсеке

Блок силовых предохранителей находится в моторном отсеке под капотом, около левой опоры стойки. Чтобы добраться до него, нужно открыть крышку, поддев защёлку.

1 (30 А) — цепь системы управления двигателем. При проблемах с электронным блоком управления, коротких замыканиях и прочих неисправностях может перегореть этот предохранитель.

2 (30 А) — бортовая цепь автомобиля. 3 (40 А) — бортовая цепь автомобиля.

4 (60 А) — цепь генератора.

5 (50 А) — цепь электроусилителя руля.

6 (60 А) — цепь генератора.

При любых неполадках важно не паниковать, рассуждать трезво и логически. Самое главное провести диагностику и установить причину поломки

Если у вас не хватает опыта или нервов, проще записаться в ближайший автосервис, если в нём есть грамотный электрик.

Горит восклицательный знак на приборной панели: что делать водителю

С учетом того, что причин может быть несколько, при этом самой серьезной являются тормоза, остановимся на этой проблеме более подробно. Если горит восклицательный знак на панели, на начальном этапе нужно проверить уровень тормозной жидкости в бачке. Для этого достаточно поставить машину на ровную площадку, открутить крышку бачка и убедиться в том, что уровень находится между о и «макс». Если уровень ниже минимальной отметки, тогда восклицательный знак на панели загорается по сигналу от датчика.

В случае, когда недавно водитель проверял уровень, а теперь произошло его резкое снижение, важно найти причину утечки ТЖ из системы. Это могут быть тормозные шланги, гидропривод сцепления, тормозные цилиндры и т.д

Бывает и так, что во время проезда неровностей индикатор горит, а потом тухнет на ровной дороге. Это значит, что жидкости в бачке мало, но уровень еще не опустился до критической отметки. Когда машина раскачивается, срабатывает датчик, тогда как на ровной поверхности уровня тормозной жидкости еще достаточно, чтобы индикатор погас.

Следует помнить, что в процессе эксплуатации важно периодически контролировать уровень ТЖ, использовать только рекомендуемые жидкости для долива, а также своевременно менять жидкость и прокачивать тормоза. Идем далее

Может случиться так, что выставив уровень, проблема не исчезает. В такой ситуации нужно проверять сам датчик уровня ТЖ. Датчик находится в бачке главного тормозного цилиндра. Чтобы проверить датчик, нужно выполнить следующие действия:

Идем далее. Может случиться так, что выставив уровень, проблема не исчезает. В такой ситуации нужно проверять сам датчик уровня ТЖ. Датчик находится в бачке главного тормозного цилиндра. Чтобы проверить датчик, нужно выполнить следующие действия:

• Включаем зажигание, восклицательный знак загорается, что указывает на низкий уровень ТЖ. В норме значок должен гаснуть, если уровень нормальный и датчик работает в штатном режиме. Если этого не происходит, причем уровень жидкости в бачке нормальный, тогда нужно «скинуть» питание с датчика. Если индикатор погас, проблема зачастую в датчике. Часто ломается поплавок и лежит на дне, хотя жидкости в бачке достаточно.
• В случае, когда восклицательный знак горит, а питание на датчик не подается, такая ситуация может указывать на проблемы с проводкой, причем датчик скорее всего в рабочем состоянии. Проводка может замыкать, возникают повреждения, обрывы и т.д.

Почему не работает подсветка приборов на приоре

Всем дорого времени суток! БЕДА! Не горит подсветка приборов. Обо всем по порядку. У меня наверно ещё пол года назад перестала гореть подстветка спидометра. Сегодня решил им заняться, сменил две лампочки. Ставлю на место, включаю габариты, а тут «Привет». Горит подсветка только тахометра и всё. Остальные приборы не подсвечиваются, стрелки тоже не горят. Монитор БК горит и работает, стрелки тоже функционирую, контрольные лампы все горят. Не горят только приборы. Поменял остальные лампочки. тоже самое. Нулевой результат.

Может, у кого было подобное? Что может быть? Неужели приборку менять?

Доброго времени суток! Вопрос такой, не горит подсветка приборной панели, датчики горят все, громе датчика включения габаритных огней и фар. Предохранители тоже все целые. Заранее благодарю!.Приора не горит подсветка панели приборов.

Почему не работает подсветка приборов на Приоре

На автомобиле ВАЗ 2170 Приора, для подсветки щитка приборов, , используются без цокольные лампы. Каждая лампа устанавливаются в специальный патрон, при помощи которого их можно извлечь из гнезда и установить обратно на место. Чтобы патрон с лампой, во время движения автомобиля не выскакивал из гнезда, его при установке в гнездо, фиксируют путём поворота, по часовой стрелке.

Если не освещается только часть щитка приборов, значит одна из ламп подсветки либо перегорела, либо потеряла контакт с дорожкой, по которой к ней подводится электрический ток. Для устранения этой неисправности щиток приборов придётся снимать.

В случае потери освещения всего щитка и одновременного отказа в работе приборов, расположенных, на нём, необходимо проверить в монтажном блоке предохранитель F10 (7,5А) и крепление массового провода.

Если полностью не горит только освещение щитка на Ладе Приоре, а остальные приборы и контрольные лампы работают, то необходимо добраться до штекерного разъёма и проверить, не окислился ли, контакт № 18, через который поступает питание для ламп освещения. Если с контактом всё нормально, значит, перегорела дорожка на плато, от которой запитываются лампы.

Тот водитель, который сможет разобрать щиток приборов, может эту неисправность устранить самостоятельно, путём приклеивания скотчем кусочка фольги к перегоревшему месту, предварительно зачистив кончики дорожки для обеспечения контакта.

Тюнинг и замена приборного щитка

Если вы хотите осуществить тюнинг или замену приборного щитка, то вам наверняка будет полезна инструкция по снятию и разборке панели. Процедура тюнинга подразумевает снятие и разборку щитка, об этом мы подробно расскажем ниже.

Тюнингованная приборка автомобиля Приора

Итак, для тюнинга и замены устройства выполните следующие действия:

1. В первую очередь для осуществления замены или тюнинга необходимо демонтировать приборку, предварительно сняв облицовку и отсоединив все крепления. Также нужно отсоединить все жгуты проводов. Если вы устанавливаете новую приборную панель, то просто произведите ее замену.
2. Для осуществления тюнинга нужно снять стрелки, перед этим разобрав устройство. Для предотвращения царапанья панели подложите под стрелки тонкий картон или пластиковую карту.
3. Следующим этапом тюнинга будет демонтаж накладки панели, для этого ее нужно отделить от основания из стекла.
4. Итак, приступаем непосредственно к тюнингу. Если вы хотите произвести тюнинг подсветки, то зеленое напыление необходимо удалить, для этого используйте канцелярский нож. Затем можете взять полиэтиленовый пакет любого цвета, вырежьте из него небольшой кусочек и установите его на накладку сзади. Для правильного тюнинга целлофан необходимо приклеить.
5. Простые лампы не подойдут для хорошей подсветки, лучше использовать диодные индикаторы. Если вы решили установить ленту, то ее следует проклеить по всему периметру шкалы. Приклеенные к комбинации приборов куски необходимо соединить между собой тонкими проводами, после чего выводится провод питания.
6. Еще одним шагом будет разбор дисплея. С этого элемента необходимо демонтировать световой фильтр либо же произвести его замену на другой. Фильтр может быть абсолютно любого цвета, в зависимости от того, какой свет приборки вы хотите получить.
7. Завершающим этапом будет монтаж всех стрелок и компонентов на контрольный щиток с дальнейшим подключением ко всем необходимым проводам (автор видео — Кирилл Жуков).

Почему не работает подсветка приборов на Приоре

На автомобиле ВАЗ 2170 Приора, для подсветки щитка приборов, , используются без цокольные лампы. Каждая лампа устанавливаются в специальный патрон, при помощи которого их можно извлечь из гнезда и установить обратно на место. Чтобы патрон с лампой, во время движения автомобиля не выскакивал из гнезда, его при установке в гнездо, фиксируют путём поворота, по часовой стрелке.

Если не освещается только часть щитка приборов, значит одна из ламп подсветки либо перегорела, либо потеряла контакт с дорожкой, по которой к ней подводится электрический ток. Для устранения этой неисправности щиток приборов придётся снимать.

В случае потери освещения всего щитка и одновременного отказа в работе приборов, расположенных, на нём, необходимо проверить в монтажном блоке предохранитель F10 (7,5А) и крепление массового провода.

Если полностью не горит только освещение щитка на Ладе Приоре, а остальные приборы и контрольные лампы работают, то необходимо добраться до штекерного разъёма и проверить, не окислился ли, контакт № 18, через который поступает питание для ламп освещения. Если с контактом всё нормально, значит, перегорела дорожка на плато, от которой запитываются лампы.

Тот водитель, который сможет разобрать щиток приборов, может эту неисправность устранить самостоятельно, путём приклеивания скотчем кусочка фольги к перегоревшему месту, предварительно зачистив кончики дорожки для обеспечения контакта.

Дополнительный монтажный блок Приоры

• F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
• F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
• F3 (15 А) – предохранитель бензонасоса Приора;
• K1 – главное реле;
• K2 – место, где находится реле бензонасоса Приоры.

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф. сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

Возможные причины

Что же делать в ситуации, когда пропала подсветка панели приборов на автомобиле ВАЗ-2110? В первую очередь следует заняться поиском причины, из-за которой возникла данная неисправность. Иногда ее удается выявить сразу, но в некоторых случаях этот процесс занимает определенное время. Причин, на самом деле, может быть несколько, поэтому нужно будет методично все проверить.

Этим, кстати, часто грешат дети, которых сажают на переднее сидение. «Юные водители» очень любят крутить всякие ручки, нажимать кнопки и переключать рычажки. Возможно, взрослые недосмотрели, и ребенок «откорректировал» освещение приборной панели. Проблема, как вы поняли, решается банальным возвращением ручки реостата в прежнее положение. Поэтому, прежде чем приступать к поиску возможных причин внезапно пропавшей подсветки, проверьте именно этот момент.

Дополнительный блок

Дополнительные реле крепятся на планке и расположены под приборной панелью, недалеко от ног переднего пассажира. Чтобы добраться до них, нужно снять правую облицовку тоннеля. Рядом с дополнительными реле находится электронный блок управления двигателем (ЭБУ).

Если его разъём мешает для доступа к реле, отсоедините его, предварительно сняв «минусовую» клемму с аккумулятора.

Предохранители

F1 (15 А) – цепь главного реле, блокировка стартера.

F2 (7,5 А) – цепь питания электронного блока управления (ЭБУ).

F3 (15 А) – электрический бензонасос. Если перестал качать бензонасос (это можно определить по отсутствию звука его работы при включении зажигания), проверьте совместно с реле K2. Также могут быть проблемы с иммобилайзером, он блокирует работу насоса, см. информацию про F20. Если проводка, этот предохранитель и реле исправны, скорее всего вышел из строя сам бензонасос. Чтобы снять его, нужно отключить аккумулятор, снять подушку заднего сиденья, открутить крышку, кольцо и топливные шланги, затем аккуратно достать весь бензонасос.

K1 – главное реле.

K2 – реле электробензонасоса. См. выше про F3.

Какие лампы установлены в щитке Приоры

В зависимости от года выпуска, в Lada Priora могут быть установлены как лампы с обычным патроном, так и с патроном VDO. Для точного определения ламп, необходимо сначала снять щиток и определить тип патрона. Лампы в патронах одинаковы, однако с завода, усы ламп припаяны к патрону и чтобы заменить лампу, необходимо отпаять или выдернуть старую и установить на ее место новую лампу, припаяв при этом усы.

Однако можно пойти и более простым путем, купив уже готовые лампы с патронами. Отметим, что в них лампы устанавливаются без пайки усов. То есть при дальнейшем перегорании ламп, вы просто меняете лампу и все.

Обычный патрон с лампой выглядит так

Так выглядит лампа с патроном VDO

Дополнительный монтажный блок Приоры

• F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
• F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
• F3 (15 А) – предохранитель бензонасоса Приора;
• K1 – главное реле;
• K2 – место, где находится реле бензонасоса Приоры.

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф. сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

Снятие и установка панели приборов автомобиля Лада Приора

Вам потребуются: торцовые ключи «на 8», «на 10», отвертки с плоским и крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Снимите облицовку рулевой колонки.

4. Снимите подрулевые переключатели.

5. Снимите облицовки тоннеля пола.

6. Снимите комбинацию приборов.

Выверните справа и слева винты крепления центральной консоли панели приборов.

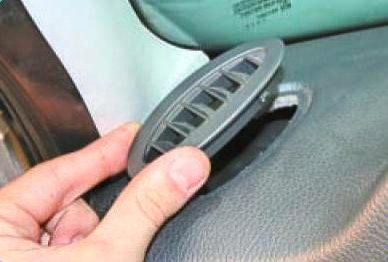

Поддеваем отверткой и снимаем справа и слева сопла обогрева боковых стекол.

Торцовым ключом «на 10» отверните две гайки верхнего крепления панели приборов слева и справа

Поверните три фиксатора и снимите крышку блока предохранителей и реле

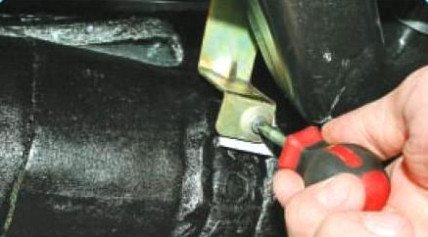

Выверните четыре винта крепления усилителя панели приборов

Выверните слева снизу…

…и справа снизу два винта крепления панели приборов.

Выверните винт крепления панели приборов слева от рулевой колонки

Выверните винт крепления, находящийся справа под панелью приборов

Ключом «на 8» выверните болт крепления «массовых» проводов панели приборов к кронштейну кузова

Сдвиньте вправо фиксаторы колодок проводов панели приборов

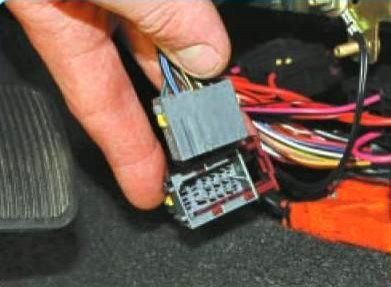

Отсоедините три колодки жгута от колодок, установленных на кронштейне

Разъедините колодку жгута проводов выключателя (замка) зажигания.

Отсоедините колодки жгута проводов от электроусилителя рулевого управления

Ключом «на 10» отверните гайку крепления «массового» провода жгута панели приборов от кронштейна электронных блоков

Сдвиньте фиксатор колодки

Отсоедините жгут панели приборов от жгута системы зажигания

Отсоедините колодку жгута панели приборов от блока управления электропакетом.

Отсоедините колодку жгута панели приборов от блока управления подушкой безопасности

Снимите панель приборов и извлеките ее из салона

Установите панель приборов в порядке, обратном снятию.
