Не горят стоп сигналы

Основные причины неисправности стоп-сигналов

В отличие от габаритов и аварийной сигнализации, на автомобиле обязательно должны быть исправными стоп-сигналы. Они сигнализируют автомобили, двигающиеся позади о том, что водитель снижает скорость. Уведомление о торможении водителей, едущих позади, позволяет предотвратить столкновение и создание аварийной ситуации. Обнаружить самому неисправность стопа на автомобиле ВАЗ 2107 достаточно трудно, так как эти сигналы расположены сзади. Для того чтобы увидеть работу стоп-сигналов понадобится два человека, один из которых должен нажимать на педаль тормоза, а второй контролировать эффект.

При нажатии на педаль тормоза могут быть следующие эффекты:

• Лампы стопа горят — неисправности нет, и автомобиль может продолжать эксплуатироваться.
• Не горят — требуется искать проблему. Причем сигнал о том, что не горят обе лампы на автомобиле, свидетельствует о необходимости проведения глобальной проверки, так как парно световые элементы перегорают в редких случаях.
• Горят наполовину — если горит только один стоп-сигнал, значит надо разобрать вторую фару и проверить исправность лампы. С большей вероятностью из строя вышел осветительный элемент(лампочка), и реже причиной может быть нарушение контакта.

Причинами неисправности стопа на ВАЗ 2107 являются:

1. Из строя вышел предохранитель F11(10А). Предохранитель состоит из плавкой вставки, которая перегорает при прохождении по цепи тока большой величины. Предохранитель рассчитан на соответствующую величину тока, поэтому его перегорание может быть связано с возникновением короткого замыкания или установкой ламп большой мощности.
2. Замыкание в проводке или ее повреждение. Такая неисправность часто встречается после проведения работ в салоне или багажном отсеке.
3. Окисление контактов. В месте соединения ламп с цоколем, или в месте подключения проводов к фарам со временем может сформироваться окисление, причинами которого является плохой контакт и попадание влаги внутрь блок фары задних фонарей.
4. Перегорание ламп накаливания — лампы имеют свой ресурс, поэтому часто неработоспособность стоп-сигнала связана с их перегоранием.
5. Неисправность жабки или лягушки — это датчик, который расположен в конструкции педали тормоза. Датчик замыкает контакт при нажатии педали тормоза, в результате чего загорается стоп-сигнал.

Это все виды неисправностей, которые связаны с неработоспособностью стопа на автомобиле ВАЗ 2107 и других автомобилей. Выявить поломку и устранить ее можно самостоятельно, не обращаясь к электрику. Для выявления поломки понадобится тестер или мультиметр. Более подробно о том, как найти и устранить неисправности стопа на ВАЗ 2107, рассмотрим подробно.

Отсутствует масса

Лампа накаливания работает при подаче на нее постоянного напряжения 12В. Плюсовой провод подается от аккумулятора через лягушку. Минус или масса берется с кузова автомобиля. Если от блок-фары отсоединить минусовой провод, то стопы работать не будут. Если недавно проводились работы с задней оптикой, и при этом обнаруживается неисправность работы стоп-сигналов, то необходимо перепроверить подключение провода «массы».

Перегорание лампы

Выяснить такую поломку можно только после демонтажа патрона с лампой. Определить неисправность лампы можно визуально, если на ней наблюдается обрыв спирали. Лампочки не ремонтируются, и меняются на новые. Лампа стоп-сигнала на ВАЗ 2107 — это обычный спиральный элемент, мощность которого оставляет 21 Ватт. Вкручивать элемент большей мощности не рекомендуется, так как создастся дополнительная нагрузка на бортовую сеть.

Окислились контакты

Выявить такую неисправность не трудно, для чего следует выкрутить лампу из патрона, и осмотреть внутренность. Окислы и ржавчину выявить можно визуально, а для устранения неисправности, понадобится очистить контакты наждачной бумагой. После этого перед установкой светоизлучающего элемента, следует обработать место патрона силиконовой смазкой.

Обрыв проводки

При проведении каких-либо работ в салоне, можно случайно задеть проводку, посредством которой запитываются задние фары. Хотя она и проложена в специальных шахтах и закрыта защитными элементами, однако исключать такую вероятность не следует. К тому же повредиться провод может не только от физического воздействия человека, но и посредством возникновения короткого замыкания. Чтобы исключить или подтвердить эту причину, понадобится прозвонить провод, который идет от датчика возле педали к цоколю блок фары.

Электропроводка, как проверить, пошаговая инструкция поиска пробоя электропроводки

Искать пробои в электропроводке транспортного средства, пожалуй, наиболее запутанная процедура. Что бы ее осуществить, необходимо вооружится мультиметром и приступить к исследованию электрической проводки. Желательно начать с концевика и проверить наличие напряжения при выходе из него. Это поможет сразу определить в котором именно секторе произошел пробой. Если на выходе есть наличие напряжения, следует проверить весь провод, который идет от концевика к фарам. Однако существует и более простой способ — просто замените данную зону провода на новую. Стоит отметить, что износ электропроводки случается крайне редко.

Не работают стопы ВАЗ 2114 (2113)

Причин того, что стопы (стоп-сигналы) автомобиля ВАЗ 2114, 2113 не работают немного. Перечислим их все и попробуем разобраться с этой неисправностью самостоятельно.

Перегорела лампа стоп-сигнала в заднем фонаре

Чаще всего перегорает всего одна лампа, но бывает, что и две.

В таком случае придется заменить лампу новой или заведомо исправной. Для стоп-сигнала применяется лампа P21W. Аналогичные лампы указателя поворота, света заднего хода, противотуманного света в этом же заднем фонаре. Их можно использовать для проверки лампы стопа путем замены.

Окислились контакты в патроне лампы стопа

При этом возникает «обрыв» в электрической цепи лампы. Чаще всего, в таком случае, не будет работать один стоп-сигнал, а другой будет гореть.

Для восстановления контакта необходимо несколько раз повернуть лампочку в патроне, либо извлечь ее и зачистить окислившиеся контакты мелкозернистой наждачной бумагой.

Неисправна колодка проводов на задний фонарь (фишка)

Либо ненадежно закреплена, либо окислились контакты. В любом случае в электрической цепи будет «обрыв».

Необходимо несколько раз снять-надеть колодку на выводы платы заднего фонаря для восстановления окислившегося или ненадежного контакта. В последствии можно зачистить выводы на плате и наконечники проводов в соединительной колодке.

Сгорел предохранитель в монтажном блоке

Если предохранитель сгорел, не будут гореть обе лампы стоп сигналов в задних фонарях.

Электрическую цепь включения стоп-сигналов автомобиля ВАЗ 2114 (2113) защищает предохранитель F3 (7,5А) в монтажном блоке предохранителей и реле. Проверьте целостность предохранителя. В случае неисправности замените новым. Если предохранитель опять сгорел, следует искать короткое замыкание в цепи. По схеме подключения показанной ниже.

Осыпалась дорожка в плате заднего фонаря

Электрическая цепь в результате будет разорвана («обрыв»), лампа стоп-сигнала не будет гореть.

Необходимо снять плату заднего фонаря, где не горит стоп и осмотреть ее на предмет повреждения дорожек. Если визуально обнаружить место повреждения не удается следует «прозвонить» дорожки мультиметром или контрольной лампой. К поврежденной дорожке припаивается проводок и плата продолжает функционировать дальше. Подробности в статье «Проверка платы заднего фонаря».

Пропала «масса» заднего фонаря

При этом может не работать или один или два фонаря. Минусовой провод лампы каждого из задних фонарей выходит из его соединительной колодки проводов (фишки) и крепится на кузов рядом с ним. Со временем это соединение окисляется и контакт пропадает (цепь размыкается).

Необходимо отвернуть гайку крепления наконечника минусового провода к кузову. Зачистить шпильку и наконечник. После чего контакт восстановится и стоп загорится.

Неисправен выключатель стоп-сигналов

В случае его неисправности не будут гореть оба стоп-сигнала. Выключатель расположен под педалью тормоза и после ее нажатия замыкает контакты электрической цепи стопов.

Снимаем с него два провода – бело-красный и розово-красный, и соединяем между собой куском провода. Стопы загорелись – меняем датчик, нет дальше проверяем электрическую цепь. Помимо этого проверяем регулировку свободного хода педали тормоза так как возможно нарушено положение выключателя, он срабатывает не до конца и контакты не замыкаются.

«Обрыв» в электрической цепи ламп стопов

Причиной «обрыва» могут быть ненадежно закрепленные фишки жгутов проводов, окисление контактов в них, переламывание проводов цепи или их повреждение в результате ремонта.

При помощи мультиметра в режиме вольтметра можно проверить наличие напряжения на различных участках электрической цепи и определить поврежденный участок. Для этого лучше всего использовать схему.

В первую очередь проверяем наличие напряжения на наконечнике красного провода в колодках задних фонарей чтобы понять неисправность в фонарях или цепи. После чего проверяем наличие напряжение на наконечнике бело-красного провода выключателя стоп-сигналов под педалью тормоза.

Примечания и дополнения

Перед проведением детальной диагностики неисправности стопов ВАЗ 2114, 2113 необходимо визуально осмотреть доступные участки цепи включения ламп стоп-сигналов и ее элементы, а так же вспомнить проводился ли какой-либо ремонт на автомобиле, так как зачастую решение проблемы оказывается на поверхности.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Установка моргающего стоп-сигнала: законно ли?

Вы обратили внимание, что на многих автомобилях с приходом в автопромышленность светодиодов стали ярче задние фонари? Особенно это касается стоп-сигналов. С одной стороны, светодиоды дают более яркое свечение, что способствует безопасности на дороге

Но если речь, конечно, идет о штатных заводских светодиодных фонарях.

Другое дело, когда яркие светодиоды устанавливают любители народного тюнинга, не задумываясь об окружающих участниках дорожного движения, и уж тем более о законе. Мало того, в последнее время стал популярным «колхозный тюнинг» стоп-сигналов в виде мигающих огней. Но законно ли это? Ведь мерцающие стоп-сигналы (если они к тому же светодиодные) мешают другим водителям. Давайте разбираться.

Для начала немного углубимся в суть вопроса. Откуда взялась мода на мигающие стоп-сигналы? Все дело в том, что автопроизводители уже несколько лет оснащают некоторые свои модели автомобилей системой предупреждения об экстренном торможении, которая предупреждает водителей, едущих сзади, о резком снижении скорости. Обычно это происходит, когда антипробуксовочная система (ABS), ESP начинают работать на пределах своих возможностей.

В зависимости от конструкции автомобиля и имеющихся в нем технологий электроника активирует режим подготовки безопасности на случай столкновения (автоматически подтягиваются ремни безопасности, закрываются стекла, автоматически поддерживается тормозное усилие, а также включается режим предупреждения водителей других машин о риске аварии).

Так, в зависимости от технологий в автомобиле автоматически включаются аварийные сигналы или же начинают мигать фонари стоп-сигналов.

Как видите, моргающие «стопы» несут в себе элемент дополнительной безопасности. И мы не сомневаемся, что эта система спасла уже немало людей и автомобилей от тяжких последствий. Но когда моргающие задние фонари используются ради забавы, их полезность превращается в опасность на дороге.

 Видео с YouTube: youtube.com/watch?v=za6jTzPQFdg

Мало того, что незаводские моргающие стоп-сигналы вводят в заблуждение других водителей, так и в случае использования ярких светодиодных ламп они могут сильно ослеплять окружающих, что, как сами понимаете, не ведет к повышению безопасности (и даже наоборот).

Но почему тогда на дорогах с каждым днем становится все больше автомобилей с подобным «народным тюнингом»? Неужели это законно? Давайте по пунктам разберем этот момент.

Для начала вспомним пункт 2.3.1 Правил дорожного движения, в котором описываются обязанности водителя:

Теперь смотрим пункт 3.1 в Перечне неисправностей и условий, при которых согласно законодательству эксплуатация транспортного средства запрещена:

Соответственно, согласно вышеуказанному, не заводские мигающие стоп-сигналы под запретом, поскольку их режим работы не соответствует заводским настройкам.

Также не лишним будет вспомнить следующие положения действующего законодательства:

Стоп сигналы не работают, что грозит автомобилю

Неработающие стоп-сигналы — поломка существенная, по ее причине могут возникать проблемы с безопасностью езды, ведь водители автомобилей, двигающихся вслед за вашим авто по трассе, или в уличном потоке, не будут своевременно информированы о вашем торможении. Как следствие — возможны нарушения дистанции между транспортными средствами, что далеко не безопасно.

При возникновении аварийной ситуации владелец авто с неисправным стоп сигналом будет однозначно виновником происшествия. Сотрудники дорожной инспекции обязательно просмотрят видеозапись с регистратора, а он сегодня имеется на каждом автомобиле.

Сигнальные фонари на корпусе авто, в том числе и стоп сигналы, очень важны для автомобиля, который будет перемещаться по загруженной трассе или выполнять какие-либо маневры.

Габаритные огни, указатели поворотов и стоп сигналы предназначены для того, чтобы максимально обезопасить движение. Именно они позволяют другим водителям определить размеры, форму машины и получить информацию о том, какие маневры вы собираетесь совершать.

Кроме того, реальной окажется угроза создания аварийной ситуации — столкновения с авто, которые будут двигаться вслед за вами.

А ведь решить вопрос с поломанным стоп сигналом совсем не сложно, в большинстве случаев удаётся обойтись не привлекая специалистов автосервиса.

Что делать, если не горит лампочка стоп-сигнала

Порядок устранения неисправности определяется исходя из признаков поломки, которые дают возможность мастеру найти место повреждения. Рассмотрим основные варианты ситуаций, когда не горит лампочка стоп-сигнала.

• Не работает один фонарь стоп-сигнала

  Причиной такой неисправности может быть перегоревшая лампочка или отсутствие контакта в патроне. Для устранения поломки необходимо демонтировать обшивку багажника в том месте, где не горит лампочка стоп-сигнала. После этого, возможно, придется снять блок лампочек, вытащить их из держателей и осмотреть контакты патрона и цоколя.

  При обнаружении следов ржавчины или окислений (налет белого или зеленоватого цвета), нагара, пыли или влаги можно сделать вывод, что лампочка стоп-сигнала не горит из-за плохого контакта. В этом случае нужно очистить загрязненное место острым предметом (к примеру, отверткой).

  Проверить исправность лампочки можно с помощью мультиметра, или соединив ее проводами с бортовой сетью через предохранитель. Если лампочка не горит, ее нужно заменить изделием аналогичной модели.

• Не работает дополнительный стоп-сигнал

  Причиной этой неисправности чаще всего является обрыв проводки или плохое соединение проводов. Как правило, дополнительный стоп-сигнал подключен к одному из штатных фонарей «стопов». Нужно проверить надежность крепления проводки и убедиться в отсутствии следов окисления (если они присутствуют, следует обрезать поврежденный конец провода,зачистить его и присоединить к патрону). При выявлении обрыва проводки ее следует протянуть заново (для этого стоит использовать более толстый провод, чтобы предотвратить появление такой неисправности в будущем).

• Не горят лампочки всех стоп-сигналов

  Если все лампочки заднего стоп-сигнала не горят, нужно искать обрыв проводки, проверить исправность концевого выключателя и работоспособность предохранителя. Диагностика в этом случае начинается с блока предохранителей, на крышке которого представлена таблица, позволяющая определить, на какую цепь установлена конкретная вставка. При отсутствии такой таблицы информацию можно найти в руководстве по эксплуатации машины.

  При выявлении сгоревшего предохранителя перед установкой нового нужно найти причины случившегося. Как правило, эта неисправность является следствием короткого замыкания или нарушенной изоляции проводов. К перегоранию предохранителя может привести и вода, попавшая в электрические соединения (в таком случае нужно тщательно высушить это место с помощью строительного фена). После удаления влаги из соединений электропроводки нужно вытащить предохранитель из держателя и проверить всю цепь с помощью мультиметра.

  Проводка, к которой подключены лампочки стоп-сигналов, может перетираться в тех местах, где провода переходят с кузова на крышку багажника. Чтобы обнаружить такую неисправность, придется снять обшивку. Подобная работа требует определенного опыта, и ее выполнение следует доверять специалистам автосервиса. Для восстановления нарушенной изоляции используется обычная изоляционная лента.

  После того как будет установлена исправность предохранителя, следует переходить к диагностике концевого выключателя. Этот элемент расположен в педальном узле. Нужно визуально оценить его состояние и прозвонить с помощью мультиметра, предварительно выжимая педаль тормоза. Если концевой выключатель исправен, то мультиметр покажет сопротивление менее 1 Ом. Если показания более высокие или при визуальном осмотре выявлены механические неисправности, деталь следует заменить. Такая работа должна выполняться квалифицированными мастерами в автосервисе.

  Если установлена работоспособность предохранителя и концевого выключателя, значит, причиной того, что не горят лампочки стоп-сигналов, является обрыв проводки. Чтобы найти его место, нужно будет вскрыть обшивку, поэтому придется обратиться к специалистам. После обнаружения обрыва проводов на поврежденном участке производится зачистка изоляции и пайка проводки. Место соединения лучше заизолировать с помощью термоусадочной трубки. Если выявлен обрыв клеммы, ее нужно достать из пластикового корпуса и заменить (для этого в новой клемме нужно обжать зачищенный конец провода).

Что говорится в законах и правилах

Измененная схема, при которой постоянно горящий стоп-сигнал превращается в мигающий, вызывает множество вопросов.

Казалось бы, если можно купить уже готовый контроллер с Алиэкспресс или заказать в других магазинах, то ничего противозаконного в этом нет. Даже стробоскоп на машину повесить потенциально можно. Вопрос лишь в том, какими последствиями это обернется.

Первым делом стоит заглянуть в ПДД. Как ни странно, здесь ни слова не сказано о запрете на использовании таких устройство. Ведь при мигающих стопах сам цвет фонаря не меняется. Потому, состава преступления как такового нет. Все законно. Но фонарь мигает. А это повод наложить запрет.

Хотя в ПДД ничего не сказано, существует еще Технический регламент. А здесь как раз и прописано, что мигающий стоп сигнал является запрещенным видом тюнинга. В 8 приложении четко сказано, что ни одни фонари авто, кроме поворотников и аварийки, не должны мигать.

Замена ламп стоп сигналов

Для того, чтобы на Рено Логан было удобнее проводить работы по замене ламп, необходимо предварительно снять сам корпус блок-фары в сборе, также можно осмотреть и заменить в случае необходимости и лампы ближнего света.

1. В первую очередь открываем багажник и достаем все лишнее, дабы ничего не мешало.
2. Доступ к самому фонарю закрыт обшивкой, и чтобы открыть к нему доступ достаточно лишь открутить пластиковую гайку и освободить обшивку для облегчения дальнейшей работы.

   Откручиваем барашек (фото редакционного автомобиля)

3. Далее отсоединяем колодку с проводами и откручиваем два винта удерживающих фонарь. Для того чтобы фонарь не выпал у вас из рук во время демонтажа, придерживайте его рукой, во избежание его падения.
4. Теперь, когда сам фонарь снят и уже находится в ваших руках можно полноценно провести диагностику всей схемы и элементов освещения стоп сигналов.

Примечание. Все элементы заднего фонаря закрыты пластиковым корпусом, который демонтируется путём отжатия двух пластиковых защелок.

Замена элемента стоп сигнала проводится очень легко, достаточно лишь нажать на саму лампу, и повернуть ее до тех пор, пока выступы на ней не совпадут с проемами на корпусе, далее под воздействием пружины лампы выйдет с места фиксации. Установку проводим аналогично снятию.

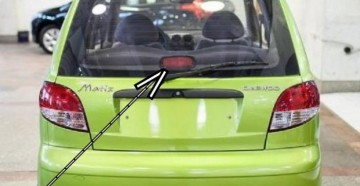

Если у вас не работает дополнительный стоп сигнал, и во время поездки не работает только он, то это будет означать, что требуется замена только лампочке. Для доступа к ней открываем багажник в котором есть отверстие для ее замены. После выполнения всех работ, проверяем работоспособность всех сигналов, если все работает, значит все операции вами были выполнены верно. Если у Вас перегорела лампочка переднего габарита или лампа ПТФ, то их необходимо также заменить!

Неисправность самих фонарей

Если в ходе проверки от блока предохранителей и до концевика проблем не обнаружено, то следует двигаться дальше. Теперь следует прозвонить тестером проводку от второго разъема концевого выключателя до разъемов стопов. Если она исправна, то нужно проверить плату. Печатная плата, на которой монтируются задние фонари, не идеальна, и является одной из самых больших проблем всех ВАЗовских автомашин.

Ее дорожки часто перегорают или отслаиваются, в результате чего фонари перестают работать. Решить эту проблему можно двумя путями — или перепаять дорожки (что можно сделать обычным паяльником, правда, не в дорожных условиях) или заменить плату на новую (большинство автомобилистов выбирает именно второй вариант).

Задние фонари ваз 2114

Еще одной причиной того, почему не работают стоп сигналы ваз 2114, может быть окисление патронов ламп. Для того, чтобы устранить эту проблему, достаточно зачистить все контакты от появившихся на них окислов.

Лучше всего это выполнять одним из следующих способов:

• наждачной бумагой небольшой зернистости;
• раствором WD-40;
• керосином;
• очищенным бензином («калоша»).

Использовать же для очистки контактов автомобильный бензин или другие растворители — категорически не следует.

Лампочка в стопы ваз 2114

Последним вариантом неисправности стопов остаются сами лампочки. Давать здесь какие-либо развернутые советы не имеет смысла — нужно просто заменить перегоревшие лампочки на новые.

Следуя всем перечисленным выше советам, автолюбитель получает возможность проверить полностью всю электрическую цепь стоп-сигналов, начиная от блока предохранителей и заканчивая лампочками в фонарях. Благодаря этому гарантия того, что неисправность будет точно обнаружена и устранена, составляет 100%.

Монтажный блок ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Монтажный блок нового образцаВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар; F1–F20–плавкие предохранители; Х11 – выводы колодки жгута проводов

Таблица цепей, защищенных плавкими предохранителями на ваз 2114

Номер предох- ранителя

Цепи, которые защищает предохранитель

Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации

Передний плафон освещения салона. Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)

Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла

Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.

Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя). Стеклоочиститель передний. Управление обогревом сидений.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.

Описание реле: К1–реле включения очистителей фар; К2–реле-прерыватель указателей поворота и аварийной сигнализации; К3–реле стеклоочистителя ветрового окна; К4–реле контроля исправности ламп; К5–реле включения стеклоподъемников; К6–реле включения звуковых сигналов; К7–реле включения электрообогрева заднего стекла; К8–реле включения дальнего света фар; К9–реле включения ближнего света фар;

Комплектация монтажных блоков ВАЗ-2113, 2114, 2115.

Дата добавления: 14.07.2014

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Стоп сигналы, где установлены, для чего предназначены

Кроме фар все транспортные средства оборудованы специальными источниками света которые называются стоп сигналами. Они представляют собой фонари ярко-красного цвета, предназначенные для подачи сигнала о торможении автомобиля.

Установку стоп сигналов производят на легковом и грузовом транспорте, на городском электротранспорте, мотоциклах и велосипедах. Включаются они автоматически, в момент, когда водитель нажимает на тормоз, а выключение происходит при отжатии тормоза.

На корпусе автомобиля стоп-сигналы размещены симметрично, они должны быть более яркими, чем габариты, во время минимального нажатия на тормоз они должны срабатывать. Чтобы обеспечить быстрое замыкание электроцепи под педаль тормоза устанавливается кнопка, для ее срабатывания достаточно утопить педаль на 1 см.

По дизайну стоп-сигналы могут значительно отличаться, точно также, как и по месту установки, на одних авто — они имеют вид табло с надписью STOP, на других местом их расположения является спойлер, на третьих они обустроены за задним стеклом автомобиля.

Интересно, что светодиодные светильники, как таковые, впервые были использованы именно в фарах стоп-сигналов.

Несколько советов по предохранителям ВАЗ 2106

Чистота посадочных гнезд . Я думаю тут все понятно, чем чище посадочное гнездо предохранителя, тем меньше сопротивление в этой цепи и как следствие меньше нагрев. При грязных контактах предохранитель нагревается и оплавляется, возможна кратковременная потеря контакта, что довольно опасно, например в случае со светом
Соответствие номиналов предохранителя рекомендациям производителя

Также довольно важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования в сети ил еще хуже — пожаром.
Ни в коем случае не заменять предохранитель в ВАЗ 2106 или в другом автомобиле на так называемый «жучок», монету, шуруп и прочие вещи

Я думаю вы и сами понимаете, что до пожара тут не далеко.
Сработал предохранитель . Это довольно частая ситуация и тут не нужно поспешных решений, сначала необходимо узнать, какую цепь защищает этот предохранитель (ниже приведен список защищаемых цепей и номеров предохранителей для ВАЗ 2106, для других моделей надеюсь скоро будет). Затем попробовать вспомнить, понять что могло вызвать КЗ, очень не рекомендуется вставлять на место сгоревшего предохранителя новый, если не была устранена причина перегорания старого предохранителя. Если вы нашли причину, то устраните ее, заизолируйте провода, вставьте новый предохранитель.
Плавятся предохранители . Если расплавляется токопроводящий участок, то это понятно, скорее всего КЗ. А вот если плавится пластмассовая вставка, то это сигнал плохого контакта в гнезде или перегрузка цепи защищаемой этой плавкой вставкой.
Дополнительному потребителю — свой предохранитель! Не стоит цеплять много сторонних потребителей (магнитола, подогрев и пр.) на один предохранитель!
