Снятие, замена, установка прокладки гбц

12.1 Приложение: Моменты затяжки резьбовых соединений

Момент затяжки, H*м (кгс*м)

Болты крепления головки блока цилиндров

см. раздел «Двигатель»

Гайка крепления впускной трубы

Гайка крепления натяжного ролика

Гайка крепления корпуса подшипников распределительного вала

Болт крепления шкива распределительного вала

Болт крепления корпуса привода вспомогательных агрегатов

Гайка крепления выпускного патрубка рубашки охлаждения

Болт крепления крышек коренных подшипников

Болт крепления масляного картера

Болт крепления шестерни уравновешивающего вала

Гайка крепления крышки шатуна

Болт крепления маховика

Болт крепления водяного насоса

Болт крепления шкива коленчатого вала

Болт крепления подводящей трубы водяного насоса

Гайка крепления приемной трубы глушителя

Болты крепления кронштейнов передней и задних подвесок силового агрегата

Гайки болтов крепления опор подвески силового агрегата

Гайки крепления кронштейна левой подвески силового агрегата

Болт крепления маслоприемника к крышке коренного подшипника

Болт крепления маслоприемника к насосу

Болт крепления масляного насоса

Болт крепления корпуса масляного насоса

Пробка редукционного клапана масляного насоса

Штуцер масляного фильтра

Гайки крепления карбюратора

Момент затяжки, H*м (кгс*м)

Болт крепления картера сцепления к блоку цилиндров двигателя

Болт крепления крышки картера сцепления

Гайка крепления картера сцепления к картеру коробки передач

Болт крепления сцепления к маховику

Момент затяжки, H*м (кгс*м)

Болт крепления шарнира на штоке выбора передач

Болт крепления механизма выбора передач

Гайка крепления хомута тяги привода переключения передач

Гайка заднего конца первичного и вторичного валов

Выключатель света заднего хода

Болт крепления вилки включения передач к штоку

Гайка крепления реактивной тяги к силовому агрегату

Гайка крепления привода спидометра

Гайка крепления обоймы шаровой опоры

Болт крепления оси рычага выбора передач

Гайка крепления задней крышки картера

Крепление рычага выбора передач на штоке

Гайка крепления коробки передач к картеру сцепления

Пробка сливного отверстия

Опора вилки выключения сцепления

Болт крепления направляющей втулки подшипника выключения сцепления

Момент затяжки, H*м (кгс*м)

Гайка крепления верхней опоры к кузову

Гайка крепления шаровой опоры к рычагу подвески

Болт крепления шаровой опоры к поворотному кулаку

Гайка крепления рычага к подрамнику

Гайка крепления растяжки к рычагу

Гайка корпуса телескопической стойки

Гайка крепления растяжки к подрамнику

Гайка крепления стабилизатора к рычагу

Гайка крепления стабилизатора к подрамнику

Гайка крепления штока телескопической стойки к верхней опоре

Гайка крепления стойки к поворотному кулаку

Гайка крепления левого лонжерона подрамника

Болт крепления подрамника к кузову

Момент затяжки, H*м (кгс*м)

Гайка хомута крепления картера рулевого механизма

Гайка крепления кронштейна вала рулевого управления

Болт крепления вала рулевого управления к шестерне

Гайка крепления рулевого колеса

Контргайка наружного наконечника тяги рулевого привода

Болт крепления соединителя к подрамнику

Гайка шарового пальца рулевой тяги

Болт крепления колесного цилиндра к щиту тормоза

Гайка крепления ступицы переднего колеса

Болт крепления направляющей колодок к поворотному кулаку

Болт крепления суппорта к направляющему пальцу

Болт крепления заднего тормоза к оси

Гайка крепления главного цилиндра к вакуумному усилителю

Гайка крепления вакуумного усилителя к щиту передка

Гайка крепления регулятора давления к кузову

Болт рычага ручного привода колодок

Момент затяжки, H*м (кгс*м)

Гайка крепления нижнего конца амортизатора

Гайка крепления рычага задней подвески

Гайка крепления левого кронштейна рычага подвески

Гайка крепления штока амортизатора

Гайка крепления колеса

Болт крепления оси колеса к рычагу подвески

Момент затяжки, H*м (кгс*м)

Гайка болта крепления генератора к кронштейну

Гайка шпильки крепления генератора к регулировочной планке

Болт крепления стартера

1. Приведенные значения моментов можно округлять до десятых долей в пределах допуска.

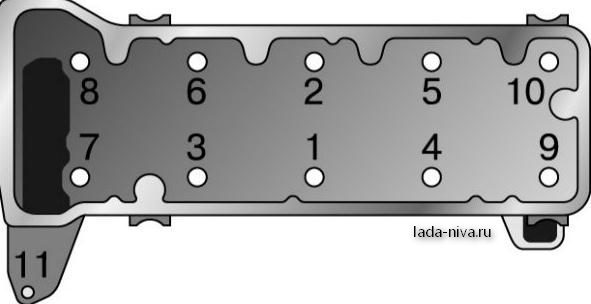

2. Болты крепления головки блока цилиндров необходимо затягивать в четыре приема:

1 – моментом 20 Н·м (2 кгс·м); 2 – моментом 69,4–85,7 Н·м (7,1–8,7 кгс·м); 3 – довернуть на 90°; 4 – снова довернуть на 90°.

3. Для остальных резьбовых соединений применяйте следующие моменты затяжки, Н·м (кгс·м):

М6 . 6–8 (0,6–0,8); М8 . 14–18 (1,4–1,8); М10 . 28–36 (2,8–3,6); М12 . 50–62 (5,0–6,2).

Процесс замены и момент затяжки

Необходимые инструменты

Для осуществления данных работ по замене прокладки головки блока цилиндров Нива Шевроле и затяжке болтов ГБЦ следует подготовить:

• крестовую и шлицевую отвертку;
• набор рожковых ключей;
• динамометрический ключ.

Без последнего элемента затяжка шкивов головки блока будет невозможной.

Пошаговая инструкция

1. Первоначально, разумеется, нужно демонтировать саму крышку ГБЦ.
2. Затем подставьте под днище авто емкость для сбора отработанного хладагента. Открутите пробку слива и слейте антифриз.
3. Затем следует отключить тросик привода дроссельной заслонки от ресивера и узла.
4. После этого следует демонтировать распределительный шкив вместе с корпусом подшипников.
5. Далее, демонтируем рычаг клапанов, а затем выверните сами опоры рычагов. Также демонтируйте рампу подвода моторной жидкости к гидравлическим опорам.
6. Теперь нужно отключить жгут с кабелями от ДПДЗ. Таким же образом отключите проводки от датчика холостого хода и антифриза.
7. Вам нужно сжать пластиковый фиксатор, а затем отсоединить разъем с проводками, которые предназначены для питания форсунок. Здесь же нужно не забыть отключить жгут с проводками от датчика детонации.
8. Теперь отключите высоковольтные кабеля от свечей зажигания. Также отключите кабель, который питает устройство контроля температуры двигателя.
9. Немного сожмите и отключите приемную трубу от впускного коллектора. Затем верхний винт крепежа распорки впускной трубки и, незначительно ослабив нижний винт, распорку следует отвести в сторону.
10. Стяжной хомут следует немного ослабить, затем от дроссельного узла следует отключить патрубок продувки адсорбера.
11. Стяжные хомуты нужно ослабить и отключить от ГБЦ патрубки охладительной системы.
12. При помощи рожковых ключей теперь нужно отсоединить топливные магистрали. Для этого открутите гайки топливных шлангов, предназначенных для слива и подачи бензина.
13. Теперь при помощи ключа отверните верхний винт, который крепит заднюю распорку впускной трубки. Нижний винт также следует немного ослабить. После этих действий распорку необходимо убрать в сторону.
14. Когда все указанные выше действия выполнены, следует демонтировать натяжитель цепочки привода распределительного шкива.
15. Затем произведите демонтаж кронштейнов, при помощи которых крепится устройство ГУР.
16. Теперь можно снять цепочку со звездой распределительного шкива.
17. После этого, используя торцевую головку с удлинителем, вам потребуется отвинтить винты крепления ГБЦ, а затем – осуществить ее демонтаж.

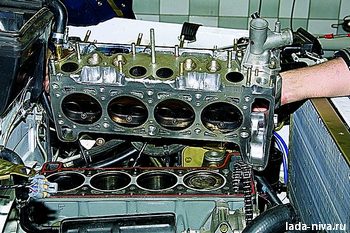

18. Теперь можно снять прокладку головки блока цилиндров. Смонтируйте на ее место новый компонент, предварительно смазав его по периметру герметичным клеем. Собственно, на этом работы по замене уплотнительной прокладки головки блока цилиндров в Ниве Шевроле можно считать законченными. Все дальнейшие работы по сбору силового агрегата нужно выполнять в обратной последовательности. Но это еще не все. Чтобы обеспечить надежное прилегание головки блока цилиндров к самому блоку, нужно правильно выполнить затяжку винтов и соблюсти момент протяжки.
19. Сама процедура состоит из нескольких этапов. В первую очередь используя динамометрический ключ и соблюдая порядок, указанный на схеме, нужно затянуть винты с первого по десятый. При этом момент затяжки головки блока цилиндров Нива Шевроле должен составлять 20 Нм.
20. Далее, когда все по очереди болты затянуты, необходимо еще раз затянуть все винты ГБЦ. Теперь момент затяжки должен составлять 69,4–85,7 Нм. Последний, одиннадцатый шкив нужно затянуть моментов 31,4–39,1 Нм.
21. После этих действий винты, отмеченные номерами с первого по десятый, нужно довернуть на 90 градусов, а затем, когда они все прокручены, следует повторить процедуру и опять довернуть их на 90 градусов. На этом процедуру затяжки винтов можно считать законченной.

Если все действия были выполнены правильно, то после замены компонента у вас пропадет проблема попадания моторной жидкости в антифриз и наоборот. Но учтите: все нужно делать согласно действиям, указанным в данном мануале.

Если, к примеру, вы неправильно закрутите болты ГБЦ, то есть не дотяните их или перетяните, то это может обернуться более серьезными проблемами.

В том случае, если винт не дотянут, ГБЦ не будет плотно прилегать к блоку. Это чревато утечкой моторной жидкости. Если же наоборот, вы слишком перетянули шкивы, то это может спровоцировать образование трещин на силовом агрегате. Если появились микротрещины, то вам придется заняться либо сваркой ГБЦ, либо ее заменой. Поэтому перед тем как приступить к такому ремонту, тщательно подумайте – сможете ли вы все сделать правильно?

Пошаговая инструкция по замене прокладки ГБЦ

Особенности конструкции автомобиля Нива Шевроле позволяют снять ГБЦ без хорошего доступа снизу. Тем не менее, наличие смотровой ямы или подъемника существенно облегчает доступ к некоторым гайкам и сливному крану ОЖ. Снимать двигатель не потребуется, но пространство под капотом желательно освободить от мешающих шлангов и проводов.

Для ремонта понадобятся следующие инструменты:

• набор ключей и торцевых головок;
• мощный вороток, трещотки, удлинители;
• молоток;
• плоская отвертка;
• головка или специальный ключ на 38 для проворачивания коленчатого вала;
• динамометрический ключ;
• ключ для тормозных трубок (подходит для масляной магистрали).

Условно все работы по замене прокладки ГБЦ на Ниве можно разделить на 2 этапа: снятие всего навесного оборудования и всех электрических датчиков с головки блока, снятие механизма ГРМ и крепления головки к блоку цилиндров.

Порядок действий при снятии ГБЦ Шеви Нива

Алгоритм работ следующий:

1. Сливаем антифриз из радиатора охлаждения и блока двигателя. Для этого на блоке выкручивают заглушку ключом на 13. Масло в этом случае сливать с картера не нужно. С аккумулятора снимаем клемму. КПП переводим в нейтральное положение.
2. Пока ОЖ сливается, начинаем разбирать двигатель со стороны капота. Откручиваем дроссельную заслонку, убираем трос газа, снимаем провода со свечей, отсоединяем электрические разъемы форсунок, ДПДЗ, РХХ, датчика давления масла и температуры ОЖ.
3. Теперь можно отсоединить все шланги системы охлаждения, идущие на термостат, радиатор отопителя и подогрев дроссельного узла. С впускного коллектора снимают шланг вакуумного усилителя тормозов.
4. Моторный жгут проводов и все снятые шланги отводим в сторону, при необходимости закрепляем.
5. Откручиваем защитный экран выпускного коллектора, ослабляем 4 гайки крепления приемной трубы к выпускному коллектору. Для удобства дальнейших действий приемную трубу можно снять с нижних креплений и полностью опустить под автомобиль.
6. На Шеви Ниве с ГУРом нам будет мешать кронштейн крепления насоса. Полностью его убирать не обязательно – достаточно открутить болты крепления и аккуратно подвесить на проволоку.
7. Теперь можно приступать к вскрытию двигателя. Снимаем клапанную крышку. Откручиваем специальным ключом масляную магистраль к гидрокомпенсаторам и натяжителю цепи.
8. Устанавливаем поршень первого цилиндра в ВМТ до совмещения меток путем проворачивания коленвала. Ослабляем натяжитель цепи и откручиваем верхнюю звездочку. Сразу фиксируем ее в этом положении проволокой, чтобы исключить перескакивание цепи и нарушение фаз.
9. Откручиваем 10 гаек крепления корпуса распределительного вала с подшипниками. Отворачивать нужно равномерно по всему периметру (согласно порядку затяжки в инструкции). Снимаем узел с двигателя.
10. Теперь открыт доступ к 10 болтам крепления ГБЦ. Срывать их нужно воротком, начиная с середины и передвигаясь к крайним болтам. Болты извлекаются со своих мест и проверяются на состояние резьбы и возможное удлинение (не более 117 мм).

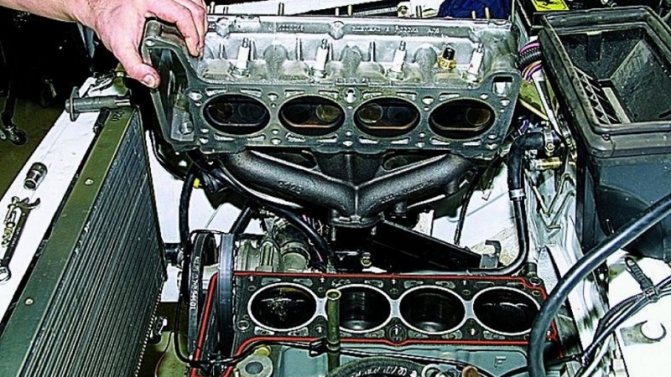

11. Аккуратно постукивая и поддевая снизу отверткой, сдергивают ГБЦ со своего места. После чего можно снимать ее с двигателя вместе с коллекторами. Масса этого узла позволяет выполнить операцию самостоятельно.

После извлечения старой прокладки оцениваются возможные повреждения и износ поверхностей. Если ремонт не требуется, клапана не имеют нагара, а все размеры находятся в допуске, то можно сразу приступать к замене прокладки ГБЦ и сборке двигателя.

Порядок сборки и момент затяжки ГБЦ Шевроле Нива

Поверхность блока цилиндров и ГБЦ тщательно зачищается от старых загрязнений, обезжиривается. Острые предметы на этой операции использовать нельзя, иначе есть риск оставить царапину на гладкой поверхности. Новая прокладка устанавливается на свое место, сверху прижимается головкой блока цилиндров

На данном этапе важно не повредить прокладку и точно совместить все каналы внутри

Болты крепления ГБЦ допускается использовать старые, если они не вытянулись и не потеряли форму. Предварительно их смазывают чистым моторным маслом и дают ему немного стечь. Каждый болт опускают на свое место и закручивают в корпус от руки. Теперь предстоит самая ответственная операция – выдержать требуемый момент затяжки болтов ГБЦ Нива Шеви (аналогично ВАЗ 21213). От этого зависит дальнейшая работоспособность двигателя и его ресурс.

Плоскость блока и пробитая прокладка

«Пробитая» прокладка гбц на нивах и Шнивах это родовая болезнь. В какой-то момент они поехали просто валом. Удивляться не приходится. С доработками двигателя на новые нормы экологии, конструктора все дальше отодвигают температуру срабатывания вентиляторов. Это нам дает элемент «калильного» зажигания. На пробеге от 15-25тыс пробивает прокладку ГБЦ, ну и далее по списку. Антифриз в масло, масло в антифриз. Что делают в папуас-сервисе? Покупают метало пакет «фритекс», ставят и клиент через 10 тыс приезжает по новой, с тем же вопросом. Вернее, с двумя. Доколе? И классическим «что делать?». Виноваты не прокладки и не болты гбц нива, виновато заводское качество обработки плоскости блока и плоскости ГБЦ. Ниже я публикую фотографию одного из блоков. На нем я лично менял прокладку два раза, пока не нашел оптимального комплекта, который сейчас и рекомендую. Метало-пакет не помогает, а наоборот мешает. Его НЕ ОБЖАТЬ, и он не заполняет неровности плоскости блока. Нужна усадочная прокладка, которая полностью примет топографию поверхности и болты, которые постоянно будут ее прижимать. Вот по этой причине каленые болты здесь и не прокатывают. Долгое время на заводе ставили ярославский металопакет «фритекс», а сейчас снова перешли на усадочные прокладки. На приличном производстве, было бы проще обновить станочный парк и оборудование, а у автоТАЗа оказалось проще вернуться на десять шагов назад по дороге технического прогресса.

Наша конкретная проблема

Теперь пару слов почему прокладка гбц нива пробивается и почему это достаточно массовое явление. В ряде статей я уже упоминал о том, что тюнинг двигателя может быть интенсивным или экстенсивным. С 1967 года завод идет исключительно по второму варианту, «тупо» растачивая блок от копейки и не утруждая себя никакими другими доработками. Масляный насос, крышка помпы, каналы охлаждения, форма камеры сгорания – все осталось от «копейки». Но современные нормы по экологии давят и вот уже в 2018 году из завода выезжают нивы и Шнивы евро-5, на двигателе, сконструированном в 60хх годах прошлого ВЕКА)). А для экспорта делаются машины евро-6. Наши «инженеры» применили несколько «хитростей», которые в общем то известны со времен царя Гороха. Но самый интересный для нас, это повышение рабочей температуры двигателя, вплотную придвинув ее к температуре вскипания наших антифризов. А именно 99-100 градусов, а температуру включения вентиляторов 105 градусов. Тем самым мы получаем эффект «калильного дожигания смеси». Есть группа товарищей, которые исповедуют поговорку: «на заводе не дураки сидят». Для них напомню, что в 1992 году собралось около 90 производителей ДВС и приняли стандарт по рабочей температуре, 90 градусов, допускаемое отклонение 3 градуса. Вернемся к ниве. Таких рабочих температур прокладки не выдерживают. В эпоху е-3, е-4 завод начинает устанавливать на конвейере металлопакеты «Фритекс» и это преподается как великий технический прорыв. Но данные прокладки начинают течь по другой причине, ужасно грубо обработанной плоскости блока. И в эпоху е-5 завод принимает решение «поколдовать» с прошивками и вернуться обратно к усадочным прокладкам. Ну а электронная педаль газа, это просто «Клондайк» для обмана автовладельцев. От какого производителя, сейчас на конвейере ставят запчасть я не знаю, но на сервисах прокладка гбц нивы или нивы шевроле, «пробитая» на 30-50 тысячах уже давно никого не удивляет.

Момент затяжки гбц шеви нива

Яндекс отменили уже?

Для обеспечения надежного уплотнения и исключения необходимости подтяжки болтов при техническом обслуживании автомобиля болты затягиваем в четыре приема:

1-й прием – затягиваем болты 1–10 моментом 20 Н.м (2,0 кгс.м); 2-й прием – болты 1–10 затягиваем моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м), а болт 11 – моментом 31,4–39,1 Н.м (3,2–4,60 кгс.м). Затем доворачиваем болты 1–10 на 90° (3-й прием) и еще на 90° (4-й прием).

Что значит без доворотов ? Это не копеечный мотор 1200 см3 с калеными болтами, и не москвич с волгой.

Тут тянуть по любому по мануалу

А чего там проверять то. По сути ты уже осаживаешь головку двумя проходами

а дальше просто тянешь до удури.

Болты кстати – не забываем вымачивать в масле. Хрен его знает, он вроде железный и промокать насквозь не должен, но без него (ну или слегка смазанные) болты рвутся на ура. и потом – сееееееееекссссс

Мастера меня учившие тыкали в мануалы где было написано вымачивать хорошо, а потом дать стечь :)))

Один раз ослушался. ох и заи я потом болт из блока извлекать

* При практическом применении допускается округление значений моментов затяжки до десятых значений Н·м (кгс·м) в пределах допуска ** При несовпадении выреза гайки с отверстием для шплинта произведите дозатяжку гайки (на угол меньше 60°) для обеспечения шплинтовки

Любой мотор рано или поздно требует ремонта, особенно когда автомобиль приходится эксплуатировать в тяжёлых условиях, что актуально для джипов, коим и является Нива Шевроле.

Признаки неисправностей

Детали подвески Нивы Шевроле рассчитаны на разный срок службы.

Рычаги, балку и стабилизатор поперечной устойчивости не нужно менять даже через 100-200 тысяч километров пробега.

Зато резинометаллические шарниры, пыльники и втулки постепенно теряют свои свойства даже во время стоянки.

Владельцам ВАЗ-2123 приходится сталкиваться со следующими неисправностями:

• Износ сайлентблоков, шаровых опор.
• Повреждение или растрескивание пыльников.
• Снижение эффективности работы амортизаторов.
• Обрыв реактивных тяг.

Иначе управляемость автомобиля ухудшается, а покрышки начинают интенсивно изнашиваться. Развал-схождение проверяют через каждые 10-15 тысяч километров пробега и после очень сильных ударов при попадании в дорожные ямы.

Часть проблем можно определить на слух во время движения. Изношенные шаровые опоры или сайлентблоки, неисправные амортизаторы или оборванные тяги стучат, скрипят или звенят при движении по неровной дороге.

Кроме посторонних звуков, неисправности подвески проявляются следующим образом:

• Раскачивание либо прыжки кузова при проезде неровностей.
• Увод автомобиля в сторону.
• Увеличение тормозного пути.
• Ухудшение управляемости.
• Ускоренный или неравномерный износ покрышек.

Замена распредвала

Залихватски постукивая на холостых оборотах и поигрывая рокерами на резонансных частотах, распредвал явно изначально просился на замену, устранить регулировкой зазоров стуки не удалось. Был закуплен распредвал 21213, комплект коромысел с болтами (в котором меня ждал сюрприз!), прокладка крышки.

Замена распредвала особого интереса не представляет — процесс простой и наработанный, но для неискушённых скажу, что после снятия крышки в первую очередь желательно ослабить болт звёздочки распредвала, а уже потом выставить метки, дабы в процессе откручивания их не сбить. Закрепить цепь на звёздочке двумя хомутами, а псле выставления меток снять натяжитель. Если натяжитель механический — не забудьте его взвести, выкрутив шестиграником заглушку и закрепить шток при помощи например гвоздика или шплинтика. Коромысла снимаем, болты выкручиваем (осторожнее с контрагайками — не уроните в картер двигателя), ну и ставим новые. Новый распредвал перед установкой вытаскиваем из постели и промазываем маслом шейки и кулачки. Затяжка гаек по схеме из мануала с требуемым усилием.

Зазоры выставил при помощи щупов, впускные 0,15, выпускные 0,2 мм.

… Между делом была снята и промыта дроссельная заслонка, на которую торжественно был водружён новенький бесконтактный датчик ДПДЗ, а старый обычный убран в стратегический запас. Так-же извлечена и выброшена на свалку пластиковая погремушка из ресивера, судя по всему уже давно туда провалившаяся, одного из ушей не было — очевидно, поршни уже им полакомились.

После сборки пробная поездка показала изменившееся поведение машины, причём — не в лучшую сторону, нет. Просто изменившееся. Тяга на низах стала несколько хуже, после 2500 оборотов наоборот слегка подросла, под нагрузкой двигатель стал работать стабильно, а на холостых подрагивать, но при этом работает тихо, стуки ушли. Проверка фаз ГРМ показала правильность установки. К слову сказать — на звёздочке ГРМ не обнаружена деталь, предназначенная для датчика фаз, есть только её былые следы (видимо успокоилась в поддоне), хотя датчик сам присутствует, и судя по отсутствию ошибок, работает. Значит — предстоит в дальнейшем замена звёздочки. Но это позже. Снятый распредвал оказался 21214, видимо после замены гидриков болтами старый хозяин не особо заморочился таким вопросом…, впрочем всё более менее нормально работало.

Типы головок блока цилиндров двигателей ВАЗ

В настоящее время Волжский автозавод выпускает большое количество (несколько десятков) моделей и модификаций двигателей для своих автомобилей, и практически на каждом из них используется своя головка блока. Однако все головки ВАЗ по ряду признаков можно разделить на группы.

По типу образования и подачи горючей смеси в камеры сгорания:

• Головки для классических карбюраторных двигателей;
• Головки для двигателей с системой впрыска топлива (инжекторные двигатели).

Все модели ВАЗ вплоть до десятого семейства изначально оснащались классическими карбюраторными двигателями, только в 2000-х годах Волжский автозавод стал устанавливать на моторы систему впрыска топлива. Все современные модели оснащаются инжекторами, однако такие моторы устанавливались и на многие автомобили ВАЗ «Классика» поздних выпусков (главным образом, на ВАЗ-2107). ГБЦ для инжекторов отличаются от ГБЦ для карбюраторных двигателей формой камер сгорания, креплением впускного коллектора и некоторыми другими деталями.

По количеству клапанов:

• ГБЦ традиционной конструкции с 8 клапанами;
• ГБЦ современной конструкции с 16 клапанами.

Сегодня 8-клапанные двигатели все еще находят самое широкое применение, в том числе и на новых моделях (Lada Kalina и другие). Однако большинство новых автомобилей ВАЗ оснащаются 16-клапанными двигателями.

Наконец, все головки можно разделить на несколько типов по назначению:

• ГБЦ индивидуальной конструкции для моторов моделей ВАЗ «Классика»;
• Унифицированные головки 21011-1003011-10 для всех двигателей ВАЗ «Классика»;
• Головки для моделей ВАЗ-2108, 2109 и 21099, а также 2113, 2114 и 2115;
• Головки для двигателей моделей десятого семейства ВАЗ-2110, 2111 и 2112;
• ГБЦ для карбюраторных двигателей автомобиля ВАЗ-2121 «Нива»;
• Головки для инжекторных двигателей ВАЗ «Классика» и «Нива»;
• Головки для новых двигателей Lada Kalina, Priora и Granta (разные для 8-ми и 16-клапанных моторов, а также для моторов с одним и двумя распределительными валами).

Необходимо отметить, что все моторы для классических моделей имеют принципиальное отличие от моторов автомобилей семейств «Самара», «Спутник» и более поздних. Дело в том, что на первых «Жигулях» (и вплоть до моделей ВАЗ-2107) двигатель имел продольное расположение, то есть — ось мотора (которую можно условно проложить по коленчатому валу) располагалась вдоль продольной оси автомобиля. А на более поздних моделях (начиная с ВАЗ-2108) двигатель стал располагаться поперечно. Это наложило свой отпечаток на конструкцию двигателя, в том числе и на конструкцию ГБЦ.

Головки блока ранних моделей имеют два основных отличия от головок поздних моделей:

• В ГБЦ моторов ВАЗ-2101 — 2107 имеется шахта для цепи ГРМ, в более поздних двигателях привод ГРМ укрыт декоративной пластиковой накладкой;
• В ГБЦ ранних моделей распределительный вал укладывается в отдельный «пенал», в более поздних моделях распредвал укладывается непосредственно в головке, и сверху укрывается крышками (а в самых новых моделях — корпусом подшипников вала ГРМ).

Конечно, есть и иные отличия, которые незаметны на первый взгляд — иная геометрия и размеры камер сгорания, впускных и выпускных клапанов, другое расположение полстей водяной рубашки и т.д.

Особую категорию составляют головки блока ВАЗ для тюнинга. Волжские моторы имеют неплохой потенциал для форсирования и улучшения работы, однако при массовом производстве реализовать все возможности мотора невозможно по экономическим и иным причинам. А улучшить работу мотора можно с минимальными доработками ГБЦ — изменением формы и объема камер сгорания, установкой других клапанов, преобразованием форм и сечений впускных и выпускных каналов и т.д. Все это реализуется в специальных головках для тюнинга двигателей ВАЗ — установка такой головки повышает мощность двигателя, делает его работу более стабильной и надежной, хотя не всегда это хорошо сказывается на экономичности. Сегодня тюнинговые ГБЦ для ВАЗ становятся все более популярными, но более широкому их распространению мешает относительно высокая стоимость.

Запомнить все разновидности моторов и головок блока цилиндров, используемых на всех моделях ВАЗ, могут только постоянно работающие с этими деталями специалисты, поэтому перед покупкой новой ГБЦ или деталей для нее необходимо уточнить модель и модификацию мотора, а также каталожные номера всех деталей

Эта предосторожность будет нелишней, и она позволит избежать проблем с ремонтом двигателя старых «Жигулей» и новых автомобилей Lada

Торсионные болты (пластически деформируемые)

Каталожный номер детали: 21213-1003271-01-0.

Наименование: Болт крепления головки цилиндров «Torх»

Конечно данное название (торсионные болты) в корне неверно, но что поделать если они так называются на всех форумах и во всех магазинах. По науке, когда говорят торсион, подразумевают деформацию от скручивания. Когда говорят Ленин, подразумевают партию. А в данном случае деформация от растяжения. В магазинах данные болты еще называют, болтами ГБЦ нива шевроле. Еще встречал назвние торксы или ромашка. Эти болты в отличие от каленых, дают постоянную нагрузку. То есть очень примитивно можно говорить об эффекте гровершайбы, то есть о постоянном усилии на поджатие прокладки ГБЦ, в осевом направлении болта. Данные болты широко используются на импортных двигателях, поскольку позволяют избежать ошибки «человеческого фактора». По сути дела не нужна затяжка с точностью динамометрического ключа. Конечные величины берутся угловые. Мне данный подход не очень нравится, но такие вещи сейчас принято называть «гарантированность сборки».

Резюме. В случае использования безусадочной прокладки можно использовать каленые болты. Деформируемые болты можно использовать и с металопакетом и с усадочной прокладкой

Внимание: деформируемые болты являются строго одноразовыми

Снятие и разборка гбц, замена прокладки (инж) нива ваз 21213, 21214, 2131 lada 4×4

Головку блока цилиндров снимаем для замены прокладки, ремонта механизма привода клапанов и самой головки, а также при полной разборке двигателя.

Для замены прокладки головки или шатунно-поршневой группы двигателя головку блока цилиндров снимаем с двигателя в сборе с ресивером, впускной трубой и выпускным коллектором.

Для демонтажа головки блока цилиндров:

• отсоединяем минусовой провод аккумуляторной батареи;

сливаем охлаждающую жидкость (см. тут);

снимаем дроссельный узел в сборе (см. тут);

отсоединяем шланги от отводящего патрубка рубашки охлаждения;

отсоединяем шланг от подводящего патрубка радиатора отопителя;

отсоединяем разъем проводов форсунок топливной рампы (см. тут);

отсоединяем разъемы от датчика температуры охлаждающей жидкости системы впрыска и датчика указателя температуры охлаждающей жидкости;

снимаем наконечники высоковольтных проводов со свечей зажигания;

отсоединяем от топливной рампы трубки подвода и отвода топлива;

отсоединяем от выпускного коллектора приемную трубу (см. тут), теплозащитный экран стартера и кронштейн отводящей трубки радиатора отопителя (см. тут);

снимаем распределительный вал и рычаги привода клапанов (см. тут);

снимаем звездочку распределительного вала, а цепь подвязываем проволокой.

Головкой «на 13» отворачиваем болт крепления головки блока цилиндров, расположенный рядом с кронштейном модуля зажигания.

Головкой «на 12» отворачиваем десять болтов крепления головки к блоку цилиндров.

Вынимаем болты.

Снимаем головку блока цилиндров в сборе с выпускным коллектором, ресивером и впускной трубой с топливной рампой.

Головку блока цилиндров можно также снять с двигателя, предварительно демонтировав ресивер (см. тут), впускную трубу и выпускной коллектор (см. тут).

Снимаем головку блока цилиндров без выпускного коллектора и впускной трубы.

Снимаем прокладку головки блока цилиндров.

Устанавливаем головку блока цилиндров на верстак.

Головкой «на 10» отворачиваем две гайки крепления к головке блока подводящего патрубка радиатора отопителя…

…и снимаем его.

Снимаем уплотнительную прокладку.

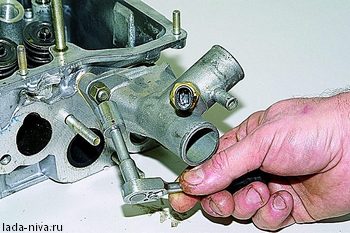

Головкой «на 13» отворачиваем две гайки крепления отводящего патрубка рубашки системы охлаждения…

…и снимаем патрубок с датчиком температуры охлаждающей жидкости системы впрыска.

Снимаем уплотнительную прокладку патрубка.

При разборке клапанного механизма…

…подкладываем под тарелку рассухариваемого клапана упор — деревянный брусок.

Рассухариваем клапан (см. тут)…

…и вынимаем клапан из направляющей втулки головки блока цилиндров.

Таким же образом демонтируем другие клапаны.

Сборку и установку головки блока цилиндров проводим в обратной последовательности.Перед установкой клапанов очищаем их от нагара и смазываем стержни клапанов моторным маслом.

Собрав клапанный механизм,…

…наносим молотком с пластмассовым бойком удар по торцам клапанов для более надежной фиксации сухарей (деревянный упор при этом необходимо убрать из-под тарелки клапана).

Перед установкой патрубков системы охлаждения очищаем привалочные плоскости патрубков и головки блока от остатков старых прокладок.

Устанавливаем новые прокладки патрубков, нанеся на них тонкий слой герметика.

Очищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, грязи и масла.

Шприцем с иглой или резиновой грушей удаляем из крепежных отверстий блока цилиндров масло и охлаждающую жидкость.

Прокладку и головку блока цилиндров устанавливаем по двум центрирующим втулкам.

Устанавливая головку на блок цилиндров, продеваем цепь за проволоку через отверстие в головке.

Установив болты крепления головки блока цилиндров, затягиваем их в порядке, показанном на рисунке.

Для обеспечения надежного уплотнения и исключения необходимости подтяжки болтов при техническом обслуживании автомобиля болты затягиваем в четыре приема: 1-й прием – затягиваем болты 1–10 моментом 20 Н.м (2,0 кгс.м);2-й прием – болты 1–10 затягиваем моментом 69,4–85,7 Н.м (7,1–8,7 кгс.м), а болт 11 – моментом 31,4–39,1 Н.м (3,2–4,60 кгс.м).Затем доворачиваем болты 1–10 на 90° (3-й прием) и еще на 90° (4-й прием).

Плоскость блока и пробитая прокладка

грубо обработанная плоскость блока двигателя «Пробитая» прокладка гбц на нивах и Шнивах это родовая болезнь. В какой-то момент они поехали просто валом. Удивляться не приходится. С доработками двигателя на новые нормы экологии, конструктора все дальше отодвигают температуру срабатывания вентиляторов. Это нам дает элемент «калильного» зажигания. На пробеге от 15-25тыс пробивает прокладку ГБЦ, ну и далее по списку. Антифриз в масло, масло в антифриз. Что делают в папуас-сервисе? Покупают метало пакет «фритекс», ставят и клиент через 10 тыс приезжает по новой, с тем же вопросом. Вернее, с двумя. Доколе? И классическим «что делать?». Виноваты не прокладки и не болты гбц нива, виновато заводское качество обработки плоскости блока и плоскости ГБЦ. Ниже я публикую фотографию одного из блоков. На нем я лично менял прокладку два раза, пока не нашел оптимального комплекта, который сейчас и рекомендую. Метало-пакет не помогает, а наоборот мешает. Его НЕ ОБЖАТЬ, и он не заполняет неровности плоскости блока. Нужна усадочная прокладка, которая полностью примет топографию поверхности и болты, которые постоянно будут ее прижимать. Вот по этой причине каленые болты здесь и не прокатывают. Долгое время на заводе ставили ярославский металопакет «фритекс», а сейчас снова перешли на усадочные прокладки. На приличном производстве, было бы проще обновить станочный парк и оборудование, а у автоТАЗа оказалось проще вернуться на десять шагов назад по дороге технического прогресса.
