Ремень грм на oka

Содержание:

Ремень ГРМ
Что потребуется?
Особенности устройства ГРМ
О двигателе
- Гнёт ли клапана
ВАЗ 11113
Последовательность действий
Когда нужно проводить регулировку?
Пружины
Механизм газораспределения Оки
- Процедура замены ремня
О двигателе
- Гнёт ли клапана
Сроки замены
Ока обрыв ремня грм на 10 000 км

Ремень ГРМ

Ремень ГРМ довольно-таки важный элемент любого автомобиля. Благодаря ему происходит синхронизация работы распределительного вала с коленчатым во всех двигателях транспортных средств. За счет материала исполнения, работа ремня ГРМ практически бесшумна, и он не поддается никаким коррозийным процессам.

За счет низкой стоимости резины, цена ремня сравнительно невысокая. Любой автовладелец может купить ремень ГРМ Интернете или специализированных магазинах. Стоимость ремня зависит от его производителя и качества.

Существует как оригинальный ремень ГРМ на Оку с артикулом 11116, так и аналоги, которые ничуть не уступают в качестве оригиналу.

Название	Артикул	Стоимость в рублях
Ремень ГРМ — ВАЗ 2108/09, ОКА	BD111R	400
Ремень ГРМ ВАЗ-2108-099, комплект с роликом GATES	K015521	1200
Ремень ГРМ ВАЗ-2108-09	2108-1006040-10РУ	450
Ремень ГРМ ВАЗ 1111 ОКА	BD111	350

Задача ремня ГРМ обеспечивать необходимые параметры работы газораспределительной системы. В процессе производства все изделия проходят в обязательном порядке контроль качества, так как обрыв ремня приводит к очень печальным последствиям. Это чревато долгим и дорогостоящим ремонтом двигателя автомобиля. Сочетание материалов, используемых для производства ремней, позволяет увеличить их:

износостойкость;
эластичность;
надежность передаваемого крутящего момента;

Западные производственные компании наладили выпуск усиленных ремней, которые могут работать при больших нагрузках. Это уменьшает риски повреждения ремней, а следовательно, увеличивает период эксплуатации без замены.

Каждому виду мотора свойственны свои особенности, в связи с чем ремни ГРМ отличаются по следующим параметрам:

длине;
количеству зубцов;
ширине;

Высокопрочный, полиэстеровый, усиленный уложенным в спирали оптоволокном, корд ремня увеличивает его способность хранить стабильное натяжение даже при повышенных нагрузках. При этом полностью сохраняется длина ремня.

Что потребуется?

Когда необходимо менять ремень грм на автомобиле

Единственная проблема, связанная с проведением настройки ГРМ, — это регулировочные шайбы. Дело в том, что профессиональный комплект их стоит достаточно дорого, поскольку он включает в себя шайбы с толщиной от 3,0 до 4,5 мм (с шагом всего 0,05 мм).

Но многие автомагазины продают эти шайбы по отдельности, поэтому цена одной шайбы невысокая. Только в процессе проведения работы придется делать все необходимые расчеты, отправляться в автомагазин, приобретать нужные по размерам элементы и закачивать сборку.

Помимо этого потребуется также наличие специальных приспособлений — инструмент для отжима клапана и фиксатора. Поскольку на «Оку» этот специализированный инструмент практически не встречается, то можно купить обычный — для ВАЗ-2108, и немного его доработать.

Инструмент для отжима состоит из трубки и отверстиями для закрепления на шпильках клапанной крышки, и ручки с изогнутым рычагом (заостренный на конце), соединенных через ось, что позволяет рычагу свободно двигаться.

Работает инструмент просто: на трубку надевается ручка с рычагом. Затем она фиксируется на шпильках клапанной крышки. Ручка свободно перемещается по трубке, что позволяет ее установить точно напротив кулачка. Рычаг устанавливается между кулачком и толкателем, при нажатии на ручку, он сжимает пружину клапана, и остается лишь установить фиксатор, чтобы толкатель удерживать в отжатом положении. Как все происходит можно будет увидеть ниже на фото.

Что касается доработки инструмента от ВАЗ-2108 для работы с ВАЗ-11113, то всего лишь потребуется просверлить в трубке два сквозных отверстия, расстояние между которыми соответствует положению шпилек клапанной крышки двигателя «Ока» (оно составляет 17,8 см).

Вообще же для проведения регулировки потребуется:

Набор ключей (рожковые, торцевые);
Отвертки;
Выколотка и пинцет;
Инструмент для отжатия толкателей;
Фиксатор;
Набор щупов;
Инструмент для точного измерения толщины (хотя бы штангенциркуль);
Шайбы;
Ветоши;
Новая прокладка под клапанную крышку;

Особенности устройства ГРМ

Как расшифровывается ремень грм и для чего он нужен в машине

То же касается газораспределительного механизма. Суть работы — идентична, так же как и конструкция, но у ВАЗ «Ока» 11113 распред. вал имеет всего 4 кулачка. Поэтому техническое обслуживание силовой установки малолитражки не отличается от ВАЗ-2108.

На «Оке» используется газораспределительный механизм с верхним расположением распределительного вала, который установлен в головке блока цилиндров двигателя. Это позволило отказаться от ряда составных элементов (штанги, коромысла). В такой конструкции кулачки распред. вала воздействуют на клапаны посредством толкателей. При этом обязательно наличие теплового зазора между составными элементами (кулачок-толкатель-пятка клапана), который компенсирует изменение геометрических параметров, происходящих из-за расширения металла в результате нагрева.

Но в процессе работы мотора происходит износ поверхностей кулачков, толкателей и пяток в результате трения, из-за чего тепловой зазор меняется. Причем не обязательно, что он будет увеличиваться, бывает и так, что зазор уменьшается. Происходит это зачастую из-за некачественного масла, которое приводит к появлению отложений на рабочих поверхностях ГРМ.

В результате изменения теплового зазора происходит нарушение фаз газораспределения, из-за чего силовая установка теряет мощность (которой у «Оки» и так «негусто»), повышается расход топлива, снижается динамика. А все из-за того, что клапаны открываются либо недостаточно (увеличенный зазор) или неплотно прилегают к седлам (уменьшенный зазор).

Для компенсации изменения теплового зазора, в ВАЗ-1111 используются специальные регулировочные шайбы, которые помещаются в специальное посадочное место в толкателе. То есть, контакт кулачка распределительного вала происходит не с толкателем, а установленной шайбой.

Чтобы тепловой зазор соответствовал норме, требуется периодическая регулировка клапанов на «Оке». Из-за конструктивных особенностей ГРМ весь процесс сводиться к установке шайб необходимой толщины.

О двигателе

Ремень грм дэу нексия: замена своими руками

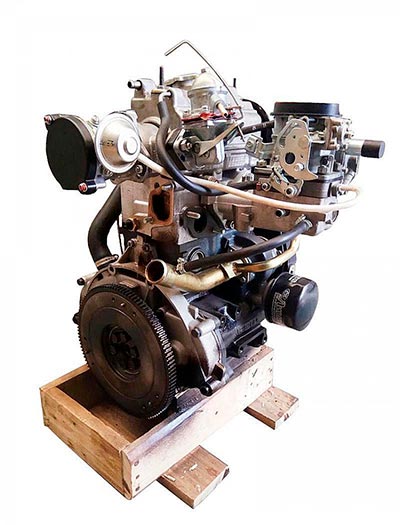

Для этих моделей за основу были взяты моторы 2108 и 21083. Они представляют собой 2-х цилиндровые двигатели с рядным вертикальным расположением цилиндров. Распределительный вал установлен в головке цилиндров. Рабочий объём равен 649 см 3 и 749 см 3. Прирост объёма получен увеличением диаметра поршней с 76 мм до 82 мм. Блоки цилиндров этих моторов, головки, маховики, шкивы разные.

Многие запасные части унифицированы со своими 4-х цилиндровыми вариантами. Система питания карбюраторная, но с изменёнными тарировочными данными. В 1990 году на силовом агрегате заменили приводной ремень механизма ГРМ. Если прежнее изделие имело полукруглые зубья, то на новом они стали иметь трапециевидную форму с канавкой на вершине зуба. Изменили шкивы под профиль зубьев, но сами ремни взаимозаменяемы, можно использовать как новые, так и старые детали.

Получать максимальную эффективность от использования двигателя внутреннего сгорания возможно только при правильной настройке фаз газораспределения. Для этого на приводе ГРМ имеются метки. Одной из них является выступ на задней крышке для защитного ремня привода, которая должна совпадать с меткой на шкиве распределительного вала. Вторая метка имеется в нижней части блока цилиндров, а совпадает она с меткой на шкиве коленчатого вала. Поршень первого цилиндра в это время должен находиться в верхней мёртвой точке.

Гнёт ли клапана

Этот вопрос волнует многих владельцев, так как после такого «происшествия» последует затратный капитальный ремонт силового агрегата. Механикам известны случаи, когда после встречи поршней с клапанами, кроме погнутых клапанов, повреждались головки поршней, разрушались направляющие втулки в головке блока цилиндров. От таких недостатков свободен двигатель, за основу которого взяли мотор ВАЗ 21083. В поршнях этого ДВС изготовлены выемки, которые позволяют избежать встречу головки клапана с движущимся вверх поршнем.

Такая проблема может возникнуть в двух случаях:

Срезание зубьев на приводном ремне механизма ГРМ.
Неправильно совмещены установочные метки на ремонтируемом двигателе.

Чтобы избежать такого, следует внимательно изучить процесс замены ремня, или обратиться за помощью к специалистам сервисных центров.

ВАЗ 11113

Для удобства работы снимаем бачок стеклоомывателя, катушку зажигания и корпус воздушного фильтра (см. соответствующие разделы).

Снимаем ремень привода генератора (см. » Замена ремня привода генератора «).
Снимаем переднюю крышку газораспределительного механизама (см

» Регулировка натяжения ремня привода газораспределительного механизма (ГРМ )»).
Поворачиваем передние колеса до предела вправо.
Через отверстие переднего правого брызговика головкой «на 19» (с удлинителем) проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора до совмещения метки на зубчатом шкиве распределительного вала с установочным выступом на задней крышке.
Сняв резиновую заглушку в верхней части картера сцепления убеждаемся, что риска (метка) на маховике расположена напротив центральной прорези шкалы держателя заднего сальника коленчатого вала (шланг подвода охлаждающей жидкости к радиатору для наглядности снят).
Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.
Отворачиваем болт крепления шкива привода генератора.
Снимаем шкив привода генератора.
Ключом «на 17» ослабляем гайку натяжного ролика.
Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен.
Снимаем ремень ГРМ со шкивов распределительного и коленчатого валов, насоса охлаждающей жидкости.ВНИМАНИЕ! На двигателе ВАЗ-1111 со снятым ремнем проворачивание коленчатого или распределительного валов недопустимо – это приведет к повреждению двигателя.
При замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки.
Под роликом установлена дистанционная шайба.
Устанавливаем ремень привода ГРМ в обратной последовательности. Проверяем совпадение установочных меток валов.
При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса (для наглядности операция показана на разобранном двигателе).
Надеваем ремень на шкив коленчатого вала

Затем заднюю ветвь надеваем на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.
Повернув специальным ключом со штифтами ролик против часовой стрелки, слегка натягиваем ремень. Затягиваем гайку крепления натяжного ролика.
Вворачиваем на место болт крепления шкива привода генератора и головкой «на 19» проворачиваем за болт коленчатый вал на два оборота по часовой стрелке.
Проверяем совпадение установочных меток коленчатого и распределительного валов. Если метки не совпадают, повторяем операцию по установке ремня.При правильном положении меток регулируем натяжение ремня (см. Регулировка натяжения ремня привода газораспределительного механизма (ГРМ) «).

Дальнейшую сборку проводим в последовательности, обратной разборке.

Газораспределительный механизм (ГРМ) автомобиля наполняет цилиндры новой порцией топлива, а также отвечает за вывод отработанных газов. Этот процесс происходит в цилиндрах двигателя с помощью верхних клапанов.

Управляет работой клапанов распределительный вал. Он расположен в самом верху клапанов и вращается от коленчатого вала с помощью зубчатого ремня, который кроме них приводит в движение также и водяной насос (помпу).

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Последовательность действий

Все работы выполняются на холодном двигателе. Весь процесс делается так:

С авто снимаем корпус воздушного фильтра. Карбюратор накрываем ветошью;

Отсоединяем от клапанной крышки патрубки, отводим их в сторону;

Откручиваем гайки крепления клапанной крышки, снимаем ее;

Устанавливаем ВМТ. Для этого проворачиваем коленчатый вал до совмещения меток, нанесенных на шкиву привода генератора и крышке ремня ГРМ (поскольку на крышке две метки, то устанавливать нужно на длинную);

Порядок регулировки цилиндров на «Оке» не важен, поскольку у двигателя этого авто они ходят синхронно. То есть начинать регулировать на любом цилиндре

Важно только помнить, что крайние клапана — выпускные, а внутренние — впускные (выпускной-впускной-впускной-выпускной). Это нужно для того, чтобы не попутать тепловые зазоры. Для примера рассматривать будем цилиндр, расположенный ближе к зубчатому колесу распределительного вала;

Для примера рассматривать будем цилиндр, расположенный ближе к зубчатому колесу распределительного вала;

Измеряем зазоры на клапанах выбранного цилиндра при помощи щупов и записываем их;

На толкателях имеются специальные прорези для извлечения шайбы. Отверткой проворачиваем толкатель, чтобы повернуть к себе одну из прорезей;

Устанавливаем на шпильки клапанной крышки инструмент для отжима и фиксируем его гайками;

Располагаем ручку напротив первого клапана, подставляем рычаг между кулачком распред. вала и толкателем, нажимаем на ручку, преодолевая усилие пружины;

Устанавливаем фиксатор между распред. валом толкателем, выводим рычаг и отводим в сторону;

Выколоткой поддеваем шайбу, а затем извлекаем ее пинцетом;

На шайбе нанесен ее размер (если он затертый — изменяем ее толщину штангенциркулем);

Высчитываем требуемую толщину новой шайбы. Для этого берем толщину извлеченной шайбы, добавляем к значению измеренный тепловой зазор и отнимаем значение номинального. Для примера возьмем впускной клапан. Измеренный зазор составил 0,28 мм. Извлекли шайбу, замерили ее и получили значение 3,80 мм. Объединяем эти показатели — 4,08 мм. От него отнимаем номинальный зазор (0,2 мм) и выходит, что нужно установить шайбу толщиной 3,88 мм. Поскольку в наборе нет элемента с таким значением, подбираем ближайшее к нему (для этого и нужна погрешность 0,05 мм). В итоге для восстановления теплового зазора нужна шайба с толщиной 3,90 мм.

Ставим подобранную шайбу и переходим к следующему клапану цилиндра. Расчет толщины делаем так же, но с учетом того, что у выпускного клапана номинальный зазор составляет 0,35 мм;

После регулировки на одном цилиндре, переходим к другому. Но для этого нудно провернуть коленчатый вал на 360 град. А далее все работы выполняются так же, как указано выше;

После регулировки устанавливаем с двигателя снятые элементы, при этом обязательно заменяется прокладка клапанной крышки;

Напоследок отметим, что данная операция проводится также и в случае проведения работ, связанных со снятием распределительного вала, к примеру, при замене сальников клапанов.

Статья в тему — Регулировка клапанов ВАЗ «Классика»

Когда нужно проводить регулировку?

Регулировать зазор клапанов на «Оке», согласно рекомендации производителя, должны проводиться каждые 30 тыс. км. Но это далеко не точный показатель, поскольку многое зависит от условий эксплуатации. Так, смазочные материалы, топливо, климатические условия, особенности и интенсивность использования авто могут значительно повлиять на работу ГРМ, и выполнять работы по регулировке теплового зазора придется раньше.

Существует ряд признаков, указывающих на изменение теплового зазора:

Повышение шумности работы мотора (звук работы установки схож с дизельным агрегатом);
Падение мощности;
Плохой запуск;

Некоторые отмечают, что повышается и расход топлива. Это так, но в «Оке» используется карбюраторная система питания (кроме моделей последнего выпуска, оснащающихся китайским 3-цилиндровым агрегатом), поэтому определить количество расходуемого топлива просто нереально, и такой признак изменения теплового зазора можно в расчет не брать.

Этот вид обслуживания вполне можно сделать и своими руками, поскольку весь процесс не сложный, но нужно знать, как правильно отрегулировать клапана на «Оке».

Главное, что нужно знать, так это какой зазор клапанов на «Оке» считается нормальным. Здесь все зависит от того, какой это клапан: для впускного он составляет 0,2 мм (допускается погрешность 0,05 мм), а для выпускного — 0,35 мм (погрешность та же).

Пружины

Пружины (наружная 16 и внутренняя 17) прижимают клапан к седлу и не позволяют толкателю клапана отрываться от привода. Пружины нижними концами опираются на опорную шайбу 18 пружин. Верхняя опорная тарелка 15 пружин клапана удерживается на стержне клапана двумя сухарями 14 клапана, имеющими в сложенном виде форму усеченного конуса. Сухари имеют три внутренних буртика, которые входят в соответствующие выточки на стержни клапана. Такая конструкция обеспечивает как надежное соединение, так и возможность поворота клапанов при работе, благодаря чему они изнашиваются равномернее.

Механизм газораспределения Оки

Если провести сравнение старых моторов вазовской классики с цепным приводом ГРМ, то можно заметить существенные отличия в конструкции привода. Громоздкую металлическую цепь заменили зубчатым ремнём. Конструкция блока цилиндров стала короче и легче, так как исчез проём для цепи в механизме привода ГРМ. Конструкторы изменили принцип открытия клапанов, он стал проще. Если на старых моторах кулачок распределительного вала давил на стержень клапана через коромысло, то теперь он воздействует на него через регулировочную шайбу. Тепловой зазор выставляют на холодном двигателе подбором шайбы нужной толщины. Производители изготавливают их с разными размерами, значение которых наносят на торцах шайбы. Если регулировка теплового зазора производится водителем самостоятельно, ему придётся приобретать некоторое количество таких шайб, что не всегда экономически целесообразно.

Конструкция привода механизма распределительного такова, что ремень приводит в действие насос в системе охлаждения двигателя Оки. Часто именно из-за поломки этого насоса выходит из строя зубчатый ременной привод. Поэтому производители автомобиля рекомендуют, чтобы одновременно проводилась замена ременного привода и помпы в системе охлаждения двигателя

При осмотре следует обращать внимание на то, в каком состоянии натяжной ролик в механизме ГРМ

Процедура замены ремня

Процесс по замене зубчатого ремня на Оке не представляет большой сложности. Если перед этим внимательно изучить процесс, можно выполнить её самостоятельно. Работу можно выполнить на любой ровной площадке.

Перед началом операции под задние колёса устанавливают противооткатные башмаки и затягивают трос ручного тормоза. Передние колёса максимально (до упора) выворачивают вправо, отключают аккумуляторную батарею. Далее порядок действий будет примерно таким:

В моторном отсеке снимают запасное колесо, бачок с жидкостью для стеклоомывателя. А также придётся демонтировать корпус воздушного фильтра, катушку зажигания.
Ослабив натяжение ремня привода генераторной установки, снимают его со шкивов.
После этого можно снять защитный пластиковый корпус привода ГРМ.
Далее вращают коленчатый вал по часовой стрелке, до совмещения всех установочных меток в приводе ГРМ.
Снять зубчатый ремень пока не получится, мешает шкив привода генераторной установки на коленчатом валу мотора. На правом по ходу движения машины брызговике имеется отверстие. В него вставляют торцовый ключ на 19, чтобы отвернуть болт на шкиве коленчатого вала. Перед этим следует зафиксировать мотор от проворачивания. Это можно сделать через отверстие в верхней части корпуса маховика, если вставить между зубьями маховика мощную отвёртку или подходящую монтировку. Удерживать её должен помощник.
Выворачивают болт крепящий шкив генератора, демонтируют его с вала.
Далее ослабляют натяжение зубчатого ремня. Для этого понадобиться ключ на 17, чтобы ослабить гайку крепления натяжного ролика. Если он будет заменён, то полностью снимают его с оси. Перед роликом со стороны блока стоит регулировочная шайба.
Если будет производиться замена помпы в системе охлаждения мотора, сливают тосол, после чего демонтируют её с блока мотора.
Снимают зубчатый ремень

Важно! Проворачивать двигатель после этого нельзя, чтобы не загнуть клапана.
Тщательно осматривают состояние шкивов привода ГРМ, очищают их от возможных загрязнений, следов моторного масла.
Установка нового зубчатого ремня производится в обратной последовательности. Перед этим ещё раз тщательно проверяют как совпадают установочные метки в механизме привода ГРМ. По окончании работы несколько раз вручную проворачивают двигатель, при этом снова проверяют как совпадают метки.

По окончании работы несколько раз вручную проворачивают двигатель, при этом снова проверяют как совпадают метки.

О двигателе

Гнёт ли клапана

Такая проблема может возникнуть в двух случаях:

Срезание зубьев на приводном ремне механизма ГРМ.
Неправильно совмещены установочные метки на ремонтируемом двигателе.

Сроки замены

Регламент по эксплуатации транспортного средства рекомендует владельцам проверять состояние ременной передачи, натяжение ремня после пробега 30 тыс. км (можно чаще). Замену рекомендовано провести после пробега 60 тыс. км пробега. Если владелец машины не поменял ремень в этот срок, может произойти его разрушение.

Не допускается эксплуатация Оки со следами протечек моторного масла в зоне работы зубчатого ремня. Оно плохо воздействует на материал ремня, ускоряет его разрушение. Протечки моторного масла следует устранить, зубчатый ремень заменить новой запасной частью. Если своевременно, качественно проводить работы по обслуживанию силового агрегата, то проблем для владельца не возникнет.

Для» обеспечения обычного пуска мотора в всякую погоду употребляется огромное количество различных устройств и частей. Однако они объединены в одну систему — зажигания (СЗ). Подробнее об СЗ для автомобиля Ока вы узнаете ниже. Какие функции делает катушка зажигания Ока, какие неисправности свойственны для СЗ в результате и как выставить угол опережения — читайте ниже.

Загодя до того, как будем вести разговор что, как на дому выставить и произвести регулировку зажигания на Оке в согласовании со схемой, необходимо разобраться в особенностях СЗ.

Система зажигания на любом автомобиле означает несколько разных компонент, главные там:

Контроллер момента искрообразования. Это устройство оснащается вакуумным и центробежным регуляторами. Устройство предназначено с целью обеспечить задачку момента образования искры учитывая его стандартной установки, количества оборотов мотора, также нагрузки на мотор. Процедура считывания сигналов осуществляться на базе эффекта Холла.
Коммутаторное устройство, создано для размыкания питающей цепи первичной обмотки КЗ, таким макаром, преобразовывая управляющие сигналы в токовые импульсы. При активированном зажигании разъем коммутаторного устройства отключать ни при каких обстоятельствах нельзя, так как это приведет к повреждению не только лишь данного узла, да и других частей СЗ.
Катушка. В системах зажигания автомобилей Ока в согласовании со схемой употребляется двухвыводная КЗ с разомкнутым либо замкнутым магнитопроводом.
Свечки. Этот расхожий слух элемент предназначен для передачи высоковольтного импульса, что содействует воспламенению горючей консистенции в цилиндрах ДВС. Ресурс эксплуатации свеч составляет около 10000 км пробега, увы миф показатель изменяется в огромную сторону согласно со специфичностью самих свечек. Или в наименьшую, если по каким-то причинам ресурс эксплуатации свеч снижен.
Высоковольтные кабеля, созданный для соединения свеч с трамблером. В Оке употребляются высоковольтники с распределенным сопротивлением. Трогать их при заведенном моторе нельзя, так как это может быть предпосылкой суровой травмы. Также воспрещается пуск агрегата, если высоковольтная цепь разорвана (провода случаются перебиты по другому смяты, у них вам понравятся повреждена изоляция). Если изоляция нарушена, то из строя конечно выйти другие элементы бухгалтерской системы согласно со схемой.
Замок зажигания. В согласовании со схемой, замок предназначен для пуска мотора средством подачи напряжения на дополнительное реле при повороте ключа (создатель видео — Наиль Порошин).

Ока обрыв ремня грм на 10 000 км

В этом видео я подробно расскажу ка выставить метки грм на оке. Если кто хочет помочь развить канал вот киви.

Удостоверьтесь в правильном выравнивании маркировки времени шестерни коленчатого вала с опасностью корпуса масляного насоса.

Временно переустановите болт шкива коленчатого вала, тем самым позвольте кривошипу вращаться.

Ослабьте гайку натяжителя, разверните узел последнего и снимите газораспределительный ремень.

Типичные неисправности приводного ремня

Тщательно изучите состояние снятого ремня в случае дефектов (см. Иллюстрацию Типичные неисправности приводного ремня) сделать замену.

Вручную проверьте свободу вращения натяжного ролика.

Оцените состояние пружины натяжителя.
Неисправные компоненты заменяются.

Убедитесь, что двигатель все еще находится в ВМТ конца хода сжатия поршня первого цилиндра.

Установите на место натяжитель пружины.

Если фиксирующий штифт вынут, то перед ввинчиванием в блок двигателя его резьбовая часть должна быть смазана фиксирующим герметиком.

С помощью стержневого ключа развернуть натяжитель и временно затянуть контргайку.

Проследив правильное выравнивание установочных меток, установите ремень. белые линии на ленточной ленте должны быть выровнены с маркировкой точек на передачах распределителя и коленчатых валов. Убедитесь, что ремень установлен так, чтобы стрелка указывала на его пояс от двигателя (на переднюю крышку футляра).

Модели Infiniti QX4, оснащенные 3,3-литровым двигателем, используются в этом руководстве 133.зуб газораспределительный ремень. При установке между зубчатыми колесами распределительных валов, 40 зубцы ремня, между колесами левого распределителя и коленчатого вала. 43 зуб.

Удерживая натяжитель с помощью гаечного ключа, ослабьте гайку, закрепляющую его.

С помощью гаечного ключа развернуть натяжитель на 70-80 градусов по часовой стрелке и снова временно затянуть гайку.

Поверните коленчатый вал по часовой стрелке, по крайней мере, на два полных оборота, наконец, доведя его до положения ВМТ конца хода сжатия поршня первого цилиндра.

Надавить ленточный ремень в области между зубчатым колесом правого распределительного вала и натяжным роликом с усилием 98 N (10 кГс).

Заполните зонд толстым датчиком 0,35 мм и ширина 1 2,7 мм в зазоре между ленточным ремнем и натяжным роликом.

Медленно поворачивая коленчатый вал по часовой стрелке, полностью втягивайте лезвие измерительного щупа под ленту.

При повороте вала ремень должен перемещаться приблизительно на 2,5 зуба.
