Маркировка шин: расшифровка обозначений и классификация шин

Дата изготовления

Дата изготовления изделия имеет большое значение в момент приобретения покрышек, бывших в употреблении. Если вы при осмотре шин заметили, что их возраст более 2 лет, следует тщательно изучить их на предмет наличия порезов, проколов, грыж и потёртостей

Также важно обратить внимание на «засушенность» резины: резина, которая хранилась в тепле под солнечными лучами, может сильно затвердеть, и в случае приобритения таких покрышек вы будете управлять автомобилем на «пластмассовых» колёсах. Итак, существует два варианта обозначения даты изготовления:

• Шины, изготовленные после 2000 года. 4-значное число, означающее неделю (первые 2 цифры) и год (последние 2 цифры) выпуска изделия. Обычно эти данные обведены овалом и расположены на внутренней боковине.
• Шины, выпущенные до 2000 года. Трехзначное число также указывает на неделю и год выпуска, но год выпуска расшифровывается несколько иным способом. Если после правой цифры отсутствует пробел, значит, резина была выпущена в 80-х годах прошлого столетия. Пробел же свидетельствует о том, что резина была выпущена в период с 1990 по 1999 год. И, именно последняя цифра означает в каком именно году в пределах указанного десятилетия изделие было произведено. Например, маркировка шин *135* указывает на апрель 1985 года, а маркировка *135_* указывает на тот же месяц 1995 года.

Индекс скорости

Еще одна важная характеристика покрышки – индекс скорости. Представленный параметр необходим для определения оптимального вида шин, рассчитанного, в соответствии со скоростными характеристиками конкретного автомобиля.

Не следует пренебрегать этим параметром. Вопреки сложившемуся мнению, скоростные характеристики шины должны учитываться при выборе шин, для любого транспортного средства.

Коэффициент скорости шины можно обнаружить на внешней стороне ската в виде комбинации латинских букв. Каждая из них «привязана» к определенному скоростному интервалу, в пределах которого допускается безопасная эксплуатация данной покрышки. Для того чтобы подобрать необходимое значение индекса скорости, следует воспользоваться специальной сводной таблицей.

Год выпуска

Обязательно следует смотреть на эту информацию. На каждой шине всегда имеются обозначения даты выпуска. На шине можно увидеть месяц и год, когда покрышка произведена. Это позволяет приобрести резину с нормальным сроком эксплуатации. Эти данные можно увидеть в надписи, помещенной в овал. Всего там четыре цифры. Два первых числа обозначают номер недели, отсчитываемый с начала года. Две последующие именно год. Предположим у нас шина с маркировкой 1018. Исходя из этого можно узнать, что покрышка произведена в 2018 году на десятой неделе, то есть в начале марта.

Часто на шинах, произведенных в США возможно увидеть дополнительные индексы. Разберем, что это такое.

• Индекс температуры (Temperature A, B, C). Демонстрирует насколько покрышка противостоит высоким температурам. Смотрят на сохранение основных свойств. Самым лучшим вариантом считают индекс – A.
• Ожидаемый пробег (Treadwear). Показывает длительность возможного пробега. В индексе минимальное значение 100, это примерно 48 тысяч километров. Чем значительнее число, тем лучше. Рассчитывается индекс исходя из стандартов США.
• Индекс торможения (Traction А, В, С). Показывает возможности торможения. Также лучшим считается A.

Как узнать размер грузовой шины?

Размер, коэффициент нагрузки и индекс скорости автомобильных шин — все эти параметры расположены сбоку от колеса. Чаще всего они принимают следующую форму: 315/70 R22,5 L 154/150.

Что означают загадочные индексы шин? Первое число — это ширина модели, выраженная в миллиметрах. Вторым является высота профиля, определяемая в процентах от ширины шины. R — информация о радиальной структуре, а число 22,5 — размер обода в дюймах.

Индекс скорости шины в этом случае равен «L» (максимальная скорость, с которой вы можете двигаться, составляет 120 км / ч). В этом отношении маркировка шин для грузовых и легковых автомобилей одинакова, хотя, например, индекс скорости H (до 210 км / ч) не отображается на шинах грузовых автомобилей.

Индекс грузоподъемности шины грузового автомобиля составляет 154/150 (максимальная нагрузка при максимальной скорости составляет 3750/3350 кг). Первый индикатор показывает допустимую нагрузку для одиночных шин, а второй — для сдвоенных шин.

Размерность шины

Маркировка обозначающая ширину и высоту (в процентах) профиля шины.

Отдельного внимания заслуживает размерность шины, которая также указывается на поверхности изделия. В частности, можно запросто выделить следующие сведения, прописанные в аббревиатуре:

Ширина профиля, данный параметр устанавливается в миллиметрах как расстояние между непосредственными боковинами. К вниманию не принимаются возвышения из-за отделки поверхности.
Устанавливаются показатели отношения высоты профильной конструкции к ширине, и выражается данное значение непосредственно в процентах. К примеру, маркировка 185/60 указывает на то, что ширина шины равна 185 миллиметров, при этом высота составляет порядка 60% от первого показателя

Следовательно, за счет математического анализа вычисляем, что высота шины составляет 111 миллиметров.
Важно определить такой фактор как 50% отношение, в таком случае, шина считается низкопрофильной.

Расшифровка маркировки шин

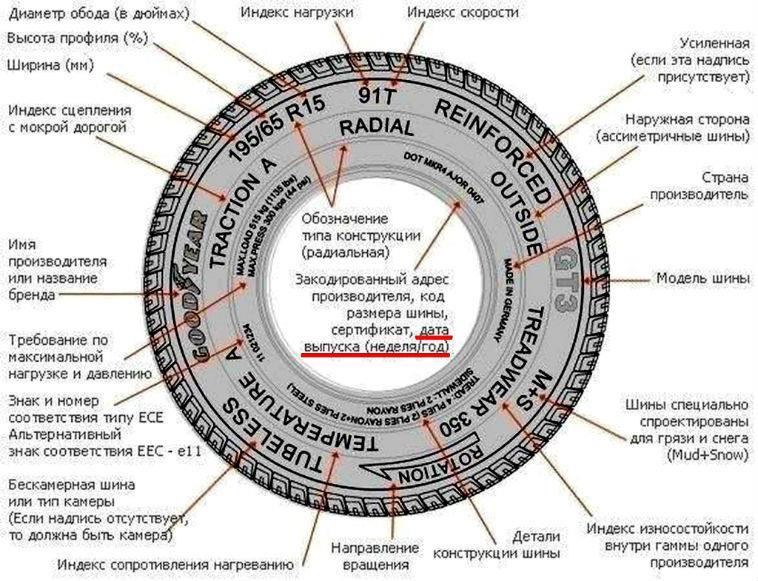

Как видно из приведённого рисунка каждый пункт имеет своё значение. Давайте расшифруем маркировку шин. Итак:

1. Ширина протектора.
2. Высота профиля.
3. Конструктивные особенности шины (в нашем случае это радиальная резина).
4. Диаметр обода. Данное значение приведено в дюймах.
5. Индекс нагрузки.
6. Скоростной индекс
7. Когда имеется эта надпись, то резина усиленная.
8. В какой стране произведена резина.
9. Наружная сторона (ассиметричные шины)
10. Резина, предназначена для специального применения (для слякоти и снега).
11. Номер соответствия типу ЕСЕ (альтернативный знак соответствия ЕЕС – е11).
12. Надпись указывает, что это бескамерная резина, либо тип камеры (в том случае, когда надписи нет, то должна быть камера).
13. Конструктивные особенности шины.
14. Брендовое название производителя.
15. Модель шины.
16. Данные по максимальной нагрузке и давлению.

Если вы умеете правильно расшифровывать все обозначения маркировки, приведённые на шине, то сможете получить самую полную информацию

Но есть несколько показателей, на которые надо обратить внимание в первую очередь

Первое это производитель легковых покрышек, что напрямую будет влиять на их качество. Данные о производителе можно увидеть на боковой стороне обода колеса. Неплохо будет почитать отзывы о разных производителях перед тем, как вы решите приобретать шины. Также главными показателями маркировки будут типовой размер. Такое значение наносится на одну из сторон покрышки, и они буду выглядеть примерно так: 195/65 R15 91 Т. Расшифровка шин этих значений будет состоять в следующем. Число 195 дано в миллиметрах — это ширина шины, 65 – это разница между высотой профиля и шириной непосредственно самой шины. В том случае, когда у покрышек не одинаковая ширина, то чем больше такое значение, тем высота шины больше.

Тут надо заметить, что когда вы приступаете к выбору и расшифровке шин, не перепутайте эти параметры! А иначе высота профиля будет слишком высокой и такие шины просто не подойдут для вашего автомобиля. Иногда могут подойти сразу несколько покрышек. В таком случае необходимо сделать расчёт, с помощью которого можно точно установить возможность изменения внешнего размера колеса. Если такого параметра нет, то значит надо принять соотношение по умолчанию, равное 82%. Эти шины имеют специальное название – полнопрофильные. Они являются усиленными и в основном их применяют на грузовиках малой тоннажности и микроавтобусах. Тут главным показателем будет максимальная нагрузка на каждое колесо.

Что означают буквы на шинах в индексе скорости

Коэффициент скорости — это предельная скорость езды, которую может выдержать автошина.

Индекс скорости (ИС), указанный на автопокрышке, означает разрешенную максимальную скоростную нагрузку. Эти данные написаны сразу после индекса нагрузки.

Чем выше коэффициент скорости, тем быстрее можно ездить на автомобиле. К примеру, ИС, промаркированный буквой «Н», обозначает максимальную скорость до 210 км/ч.

Указанные производителем данные об ИС автошины говорят о гарантированной стабильной непрерывной работе покрышек с обозначенной скоростью (в течение многих часов).

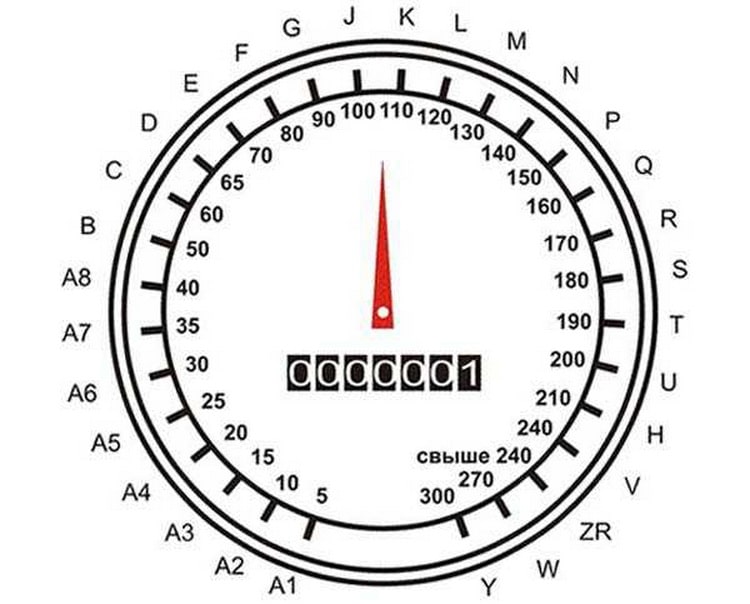

Наименование ИС в буквах смотрите в таблице ниже:

Расшифровка маркировки шин

Резина для колес автомобиля обозначается условными знаками, буквами и цифрами, изображенными на боковой поверхности. Маркировка содержит наиболее всестороннюю и подробную информацию о резине, дает возможность определения ее технических параметров и свойств, делает более простым и быстрым выбор резины для покупателя. Маркировка бывает североамериканской, европейской, австралийской и японской. На рынке шинной продукции в нашей стране применяется маркировка, разработанная еще в старое время.

При владении некоторыми знаниями и опытом владелец автомобиля быстро расшифрует любую маркировку, изображенную заводом изготовителем, а также узнает, для какого сезона рассчитана покрышка, вид конструкции, установочный размер и т. д.

Основная маркировка

Для примера можно расшифровать маркировку европейской шины. Рассмотрим шину Cordiant Sport 3 225 / 65 R17 106 H.

• Cordiant означает фирму изготовитель. Эта фирма является лидирующей среди производителей шинной продукции в Европе. Она производит покрышки под разными марками: TyRex, Cordiant Professional, Cordiant.
• Sport 3 – означает, что шины летние, имеющие асимметричный протектор и спортивный вид. Они разработаны именно для энергичных и активных водителей. Сильной стороной этих покрышек является большая сопротивляемость для аквапланирования.
• 225 – размер ширины покрышки  в миллиметрах.​
• 65 – отношение высоты шины к ее ширине. Этот параметр указывается в %. Высота резины измеряется от обода до края шины. Если умножить ширину 225 на 65%, то получится 146 мм — высота профиля.
• Буква R означает, что покрышка является радиальным типом. Основной особенностью конструкции является расположение кордовых нитей без перехлеста, так как они имеют направление от одного борта к другому.
• 17 означает посадочный размер диаметра диска колеса. Он указывается в дюймах.
• 106 – означает индекс наибольшей грузоподъемности и состоит из нескольких цифр. Чем выше этот параметр, тем больше допускается нагрузка для этой модели шины. В рассматриваемом случае число 106 означает наибольшую нагрузку 950 кг. Этот параметр имеет большое значение для грузовых автомобилей, так как резина для легковых машин производится с большим запасом.
• Н – индекс скорости, он означает допустимую наибольшую скорость, которую способна выдержать автомобильная покрышка при обычной нагрузке, с сохранением эксплуатационных характеристик. Индекс скорости определяется на основе испытаний завода изготовителя, и указывается на латинском языке. Каждая латинская буква означает свою величину скорости. Например, Н – допустимая скорость не выше 210 км в час. Если нет никакого обозначения, то наибольшая скорость разрешена не выше 110 км в час. Автомобильные покрышки для спортивных версий автомобилей имеют в маркировке буквы W и Y, означающие соответственно скорости 270 и 300 км в час.

Такими параметрами маркируются шины. Но иногда встречаются другие обозначения, которые рассмотрим более подробно ниже.

Дополнительная маркировка

• Extra Load или XL — производители заявляют, что подобные шины имеют повышенную грузоподъемность. Но реально допустимую нагрузку определяет только соответствующий индекс.
• SUV или 4х4 — так маркируются модели, предназначенные для вездеходов и кроссоверов. Благодаря усиленному каркасу, обладают большей прочностью и жесткостью.
• Буква «C» после типоразмера — ставится на моделях, подходящих для небольших грузовиков или минивэнов. Обычно имеют двойной индекс нагрузки (к примеру, 102-100/Q), где первое число говорит о грузоподъемности для односкатных авто, а второе — для двускатных.
• Front Wheel и Rear Wheel — говорит о том, что шина может устанавливаться только на переднее или заднее колесо соответственно.
• Rotation — указывает на направление вращения автомобильной резины. Может быть дополнен или заменен фигурной стрелки. Присутствует только на моделях с ассиметричным рисунком.
• DOT — так маркируются шины, рекомендованные для использования на территории США (это означает, что они соответствуют стандартам Транспортного Департамента США).
• Буква «E» в кружочке — указывает на соответствие покрышек европейским стандартам качества. На российском рынке встречается намного чаще, чем «DOT».
• RunFlat (RSC, MOE, AOE, SSR, EMT, ZP, RF) — на такой резине можно продолжать движение со скоростью не более 80 км/ч после полного падения давления в шинах. Расстояние, которое можно проехать на спущенном колесе, зависит от производителя и составляет от 50 до 150 км.
• TWI — маркер, показывающий износ протектора. Обозначает его минимально допустимую глубину. Надпись, которая начинает стираться, — явный признак того, что резину нужно срочно заменить.
• Traction A, B или C — показатель улучшенного торможения на мокром асфальте. Высший индекс «A», низший — «C».
• AD, SD, DD, OD, MD — наличие шипов алюминиевых, с твердосплавным, прямоугольным, овальным сердечником, пластиковых с твердосплавным сердечником соответственно.
• Michelin, Goodyear, Pirelli, Yokohama и пр. — на шинах обязательно должен быть указан производитель. Покрышки без указания компании-изготовителя могут не соответствовать заявленным характеристикам, а их использование — быть небезопасным.

Цветные метки

Бывают красного, зеленого, желтого или белого цвета и помогают правильно установить шины на автомобиль.

• Красной точкой или треугольником отмечают наиболее жесткое место на шине. При установке на легкосплавный диск ее надо совместить с меткой «L».
• Белая точка или треугольник — самый гибкий участок резины, должен находится с противоположной стороны от метки «L».
• Желтая отметка — самая легкая часть изделия, которая должна совпадать с золотником на диске.
• Зеленый круг — так производители обычно отмечают изделия перед первичной установкой.

Цветные полосы помогают складским работникам распознавать типоразмеры и модели шин, сложенных в стопки.

Камерные и бескамерные варианты

Большинство современных шин — бескамерные. Они обозначаются «TL» или «Tubeless». Устаревшие камерные модели маркируются «TT» или «Tube Type». Отличаются способом крепления на ободе диска.

Бескамерные покрышки при незначительных проколах ремонтируют без снятия их с колеса, также на них при периодической подкачке доехать до ближайшего автосервиса.

Что означают цифры на шинах автомобиля

Расшифровка их обозначений обычно происходит по специальной таблице. Большинство производителей используют стандартную маркировку. Большая часть данных представлена именно в цифровом виде. Обычно на покрышке, боковой её части, можно найти следующие группы букв:

• XXX/XX RXX;
• XXT;
• XX XXXXXX.

Например, группа цифр вида 195/65 R15 обозначает следующее:

• 195 – в миллиметрах указывается ширина профиля;
• 65 – высота профиля (также в миллиметрах);
• R – тип резины (радиальный, иной);
• 15 – диаметр покрышки, в дюймах.

Ориентироваться при выборе необходимо именно на указанные выше цифры. Остальные данные, представленные на резине, вторичны. Они лишь ограничивают максимально возможную скорость, а также все остальные параметры. Нередко многие покупатели считают, что буква R указывает на радиус покрышки. Это является одной из самых распространенных ошибок. R – тип покрышки, обозначает радиальный.

Помимо информации, представленной в цифровом виде, представлено множество иной – в виде буквенных обозначений. Например, M+S – указывает на возможность использования резины в любое время года. Данное обозначение указывает на всесезонность

Важно лишь помнить: при наличии гололеда безопасное вождение возможно лишь при использовании шипованных колес

Производитель и торговая линейка

С этим сложно ошибиться – производители шин наносят своё название на видном месте. Если у них есть логотип, то он обычно тоже хорошо заметен. Производителей очень много, поэтому ориентироваться только на этот показатель не стоит, если только не нужен определённый бренд.

Кроме того, у каждого производителя обычно есть торговые марки и линейки, в рамках которых выпускаются шины с определёнными параметрами. Зная эту информацию, можно сразу выбрать нужные покрышки. Если же название линейки от конкретного производителя неизвестно, придётся подбирать по отдельным параметрам, пользуясь маркировкой и расшифровкой их обозначений.

Модель и тип протектора

Помимо названия торговой марки, производители указывают на шине ее модель. Большинство брендов имеют несколько модельных рядов (или линеек), которые отличаются:

• рисунком и типом протектора;
• составом использованного материала;
• предназначением;
• сезонностью.

Каждая линейка рассчитана на определенного пользователя, для которого имеют значения показатели скорости, износоустойчивости или экономии. Например, компания Michelin имеет в своем ассортименте модель Energy, которая является экологичной и  экономит топливо.

Для любителей быстрой и жесткой езды предназначена модель Michelin Primacy, обеспечивающая высокий индекс скорости и управляемость при маневрах.

Название модели имеет цифровые и буквенные обозначения. Они прописаны сразу после наименования производителя.

Протектор с направленной поверхностью имеет стрелку, указывающую направление вращения и надпись «Rotation». Асимметричные покрышки снабжают маркерами Outside и Inside, которые помогают правильно монтировать резину.

Дополнительная маркировка

• Дата производства обозначается четырьмя цифрами, обведенными в овал. Первые две цифры – номер недели, другие – год производства.
• Сезонность обозначает, когда можно применять данные покрышки, в какое время года. Всесезонные модели допускается применять летом и зимой, рекомендуются для южных районов России. Для других районов лучше применять специальную зимнюю и летнюю резину.
• М + S – зимние покрышки. Это означает, что они наиболее приспособлены для работы в зимних условиях в городе и на снежных трассах, где химические вещества со снегом создают грязную снежную кашу.
• Соответствие нормам стандартов. Е 17 означает, что шина допущена к работе по европейским нормам. Код DOT указывает на стандарты транспорта Америки.

​

• Обозначения повышенных эксплуатационных параметров. RF – указывает на то, что шины обладают повышенной несущей нагрузкой. Два символа ставятся после индексов наибольшей нагрузки и скорости. Они означают большую грузоподъемность и высокую прочность. Маркировка наносится заводом на современных образцах автомобильной резины. Их нагрузочный индекс повышен на 4 единицы по отношению к стандартному.
• FR – символы означают, что имеется вспомогательная защита обода.
• ROF – автомобильные покрышки, работающие при проколе колеса или другого незначительного повреждения. Они имеют усиленную конструкцию, предотвращающую сминание боковых поверхностей, дают возможность безопасно и комфортно доехать до шиномонтажной мастерской на небольшой скорости.
• Обозначения и символы, облегчающие установку покрышки. Слово ROTATION с изображением стрелки наносится на покрышку с рисунком протектора, имеющего определенное направление. Эта маркировка облегчает установку резины на диск. Стрелка показывает, в какую сторону должна вращаться автомобильная покрышка.
• Right и Left – означает, что левые и правые шины: форма протектора находится несимметрично. Такие покрышки применяют на определенную сторону автомобиля.
• Есть покрышки автомобиля, которые необходимо монтировать только ассимметрично. Они обозначаются словами Inside и Outside, что означает наружную и внутреннюю стороны покрышек.
• Если на шине обозначены следующие параметры: temperature с буквами А, В, и С, то это значит, что автомобильная шина обладает термической стойкостью при движении на большой скорости. Наилучший показатель это «А», средний параметр «В», а наиболее низкий параметр – «С».
• Существуют автомобильные шины с высокой способностью торможения на мокром покрытии дороги. Этот параметр маркируется термином traction, и тоже имеет три уровня значений – А, В и С.

Маркировка шин сначала кажется запутанной и сложной. Расшифровку затрудняет большое число надписей, вспомогательных символов и обозначений. Но если найти время и выяснить все вопросы, то можно быстро читать обозначения и маркировку автомобильных шин, легко определять технические параметры покрышки. Это поможет при выборе необходимого комплекта резины для легкового автомобиля.

Дополнительные данные о шинах

Информационное поле шины отличается наличием так называемых вспомогательных обозначений.

Наиболее распространенные среди них:

• указатель внешней стороны шины;
• камерный/бескамерный тип шины;
• характер исполнения кордового слоя;
• сертификационный номер.

Зимние, летние и всесезонные шины (буквы M+S)

Кроме всего прочего, все шины, в зависимости от сезонности, принято делить на 3 вида:

• зимние;
• летние;
• всесезонные.

Принадлежности покрышки к тому или иному виду отражается в соответствующей символике. Так, для зимних видов шин используют буквенный символ «W» или «М+S».

Что касается всесезонных шин, то для их обозначения применяют английское словосочетание «All season» или же «All weather».

Такой вид покрышек целесообразно использовать преимущественно в регионах, где температура зимой не опускается ниже нулевой отметки. При минусовых температурах, такие шины использовать не рекомендуется.

Зачем на шинах нужны цветные метки (кружки)

Нередко на поверхности шины можно встретить цветные маркеры круглой формы. Многие считают, что подобные обозначения говорят о принадлежности покрышки к определенному классу качества. Но, это – ошибочное мнение.

На самом деле, всё обстоит несколько иначе. Так, желтый кружок наносится на наиболее облегченную область покрышки. Красная метка информирует о максимально жесткой области покрышки. Для чего же наносятся подобные метки?

Их наличие обеспечивает более точную балансировку при бортировке колес. На деле, это выглядит следующим образом: желтая метка должна совместиться с наиболее тяжелым местом на диске, а красная метка должна совпасть с символом «L», выбитом на колесном диске.

Такая процедура позволит компенсировать силовую неоднородность покрышки и снизит степень разбалансировки.

Цветные полосы на протекторе

На рабочей поверхности покрышек можно заметить разноцветные линии. Они нанесены на протектор шины не случайно. Наличие этих полос указывает на то, что данная покрышка прошла процедуру обкатки. Предпочтение в выборе цвета в данном случае будет указывать лишь на принадлежность покрышки к тому или иному изготовителю.

Современные шины представляют собой высокотехнологичные изделия, рассчитанные на длительную эксплуатацию в самых разных дорожных условиях. Тем не менее вопрос выбора шин остается актуальным для многих автолюбителей. Всестороннее изучение всевозможных обозначений и маркировок покрышек поможет автовладельцу познакомиться со всеми тонкостями автомобильной обуви, что в конечном итоге позволит ему сделать единственно правильное и грамотное решение.

Тип резины

Современные производители используют два типа резины:

1. Бескамерный, который обозначается TL. Воздух внутри располагается за счет наличия специального слоя, который обладает повышенным уровнем эластичности, а также благодаря плотному прилеганию к ободу. То есть, под тяжестью воздух не выдувается, а остается внутри покрышки.
2. Камерные (TT) обладают двумя элементами: покрышка и внутренняя камера. Последняя производится из тонкой резины, в которой и находится воздух.

Важно. Сегодня производители специализируются на выпуске шин бескамерного типа

Они считаются более надежными и дешевыми. Камерный тип периодически попадается на рынке, но он становится редким из-за того, что стоимость производства выше. Это основной фактор, на который смотрят автолюбители при покупке. У них предельная скорость ниже, чем у бескамерных моделей.

Размеры шин

Этот параметр тоже является важным. Сложно описывать все без примера, поэтому стоит описать все, исходя из определенных данных. Предположим, что на покрышке указано: 195/70 R14 88 T M+S, где:

• 195 – это ширина профиля (мм);
• 70 – это высота покрышки по отношению к высоте профиля шины;
• R – использование радиального корда (сегодня практически все покрышки производится с ним);
• 14 – диаметр диска;
• 88 – индекс максимальной нагрузки, который в данном случае эквивалентен 560 кг;
• T – индекс скорости шины;
• M+S – указание сезонности, что будет рассмотрено далее.

То есть, буква R не означает радиус, как ошибочно думают некоторые водители. Вместо нее еще может стоять буква D, которая обозначает диагональное строение покрышки. Но его практически не используют сегодня. Требуется выбирать подходящий размер покрышки, смотря на маркировку.

летние шины

Обозначения на шинах согласно сезону и дорожному покрытию

Требования ГОСТ обязывают производителей автопокрышек наносить на изделия маркеры, обозначающие сезонное время использования изделия и соответствие дорожному покрытию.

Отечественного производства

Отечественные производители обозначают эти параметры следующими символами:

• покрышка для любой погоды (все сезоны) маркируется All seasons или AS;
• зимняя резина (грязь + снег) отмечается литерами M.S либо M+S (Mud + Snow);
• на всех шинах, предназначенных для использования в зимнее время, обязательно присутствует символ снежинки.

Зарубежного производства

На продукции зарубежных производителей символика иногда отличается:

• всесезонные покрышки могут обозначаться словосочетанием Tous terrain (любые дороги);
• универсальная резина (дорога + зима) обозначена символами R+W (Road + Winter);
• шины для использования на мокрой дороге, часто маркируются Rain (дождь), Water или Aqua (вода).
