Установка короткоходной кулисы на ваз 2109

Регулировка и установка короткоходной кулисы на Приоре

• ВАЗ 2110
• ВАЗ 2114
• Лада Приора

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту

Тюнинг – это не всегда установка нового обвеса или укорачивание пружин Приоры. Иногда модернизация способствует повышению комфорта в управлении автомобилем. Отличным примером будет короткоходная кулиса. Владельцы ВАЗ знают «особенности» рычага переключения передач (РПП), который не так просто направить на нужную передачу. Короткоходная кулиса на Приору решает эту проблему, ну а мы расскажем, как поставить ее на Приору и правильно отрегулировать.

Инструкции в нашем материале актуальны и для автомобилистов, которые хотят узнать, как проводится ремонт и замена обычной кулисы. В инструкции подробно описывается процесс демонтажа и регулировки, который проводится для заводской детали точно по такому же принципу.

Принцип работы

Изучите схему ниже, чтобы понять, как работает короткоходная кулиса. Рычаг установлен в нейтральном положении, здесь он обозначен точками «O» и «F». Чтобы запустить передачу, необходимо передвинуть тягу – она соединится с РПП в точке «B» – в точке «A». После этого ручка перейдет в точку «E». Ремонт и последующая замена проводятся для того, чтобы сократить расстояние.

Сделать это можно в том случае, если рычаг удлинится до точки «H». Такой ход увеличит расстояние. На схеме «A» и «B» станут точками «C» и «D». Замена штатной кулисы на короткоходную позволяет сократить движение ручки. С теорией мы разобрались, теперь можно начинать ремонт.

Замена кулисы КПП

Для начала стоит определиться, будете ли вы покупать готовую короткоходную деталь или сделаете ее самостоятельно. Для водителей Лада Приора, которые не занимались модернизацией компонентов, мы рекомендуем выбрать первый вариант. Инструкция будет проводиться с учетом доработок.

Для работы нам понадобятся:

• Две металлические пластины.
• Карданчик от Калины.
• Сварочный аппарат.
• Набор ключей, в том числе и накидных.
• Болгарка с отрезным кругом, в качестве альтернативы можно использовать ножовку по металлу.

Пошаговая инструкция

1. Начинается ремонт и замена со снятия декоративного чехла с рычага КПП. Набалдашник может не поддаваться, но он ни чем не закреплен, поэтому просто сильно потяните на себя;

Следующий шаг – демонтаж тяги рычага КПП. С помощью 13-го ключа необходимо ослабить хомут и освободить шарик блокировки запуска задней передачи. Снимать шарик следует в первую очередь. Снимаем стопорное кольцо. Нельзя тянуть рычаг КПП вверх, сначала разберитесь с шариком;

Достаем из пластикового корпуса шарик, пружину и рычаг одновременно

Пружина, стопорное кольцо и шарик вмонтированы в корпус из пластика – достаньте все элементы одновременно. Рычаг с тягой необходимо доставать одновременно. Чтобы работать было удобнее, можно разъединить тягу и рычаг КПП. Продолжаем ремонт и переходим к карданчику. С левой стороны есть фиксаторы, добраться до них можно после снятия чехла; Теперь мы можем сравнить обе детали, как видите, «калиновский» кардан длиннее. Вам необходимо укоротить компонент от Калины, учитывая тип новой кулисы. Укорачивать карданчик необходимо на 10-20 мм; Когда регулировка карданчика завершена, его можно установить в штатное место. Тщательно смажьте его изнутри литолом и вкрутите. Конусообразный болт входит легко, поэтому не перетяните его. Тяга устанавливается через салон Лада Приора. Работу будет проще выполнить с напарником: один протягивает тягу, а второй держит ее за резинку внутри автомобиля;

Протягиваем кулису через салон Приоры

1. На шток необходимо установить тягу и собрать узел задней передачи, шарик рекомендуется смазать;
2. Далее идет регулировка КПП – надежно установите его и проверьте, как он перемещается между передачами. Фиксируем тягу с помощью хомута;

Устанавливаем рычаг, затем его нужно отрегулировать

Из-за установки внештатной кулисы механизм задней передачи может не совпадать с пластиной, поэтому ему требуется повторная регулировка; Демонтируйте пластину и выставите зацеп. В пластине вы увидите вырез – к нему должна цепляться деталь узла задней передачи. Регулировка может быть выполнена с помощью напильника, главное, не переборщить; Готово, замена и ремонт завершены, осталось поставить чехол.

Установка КК и кардана от Лады Калины

Лучшим решением будет покупка деталей от Калины, но некоторые водители предпочитают брать КК от ВАЗ 2114, то есть «родную» деталь. Помимо стандартного набора инструмента понадобиться и болгарка. Замена выполняется следующим образом:

1. В салоне автомобиля необходимо снять платформу, которая закрывает доступ к деталям трансмиссии и коробки передач. Держат платформу 5 болтов;
2. Снизу машину следует ослабить хомут, прижимающий кардан и кулису;

Откручиваем 5 болтов держащих платформу кулисы

С шарнира КПП нужно снять пыльник и удалить крепление;
Далее установка зависит от того, какая кулиса была выбрана на замену – штатная от ВАЗ 2109-2114 или от Калины. После установки штатной КК и кардана от Кулисы деталь может не помещаться в посадочное место. Исправить это можно при помощи болгарки;
Размер кардана лучше всего определить по штатному элементу. После корректировки необходимо проверить, не бьется ли короткоходная кулиса об кузов. Если все установлено правильно, то нужно затянуть хомут;

Короткоходка

Многие до сих пор размышляют на тему того, стоит ли менять свою стандартную заводскую длинноходную кулису на короткоходную.

Короткоходка

Решение принимайте сугубо на основе индивидуальных размышлений и не «ведитесь» на высказывания относительно существенного повышения динамики с переходом на короткоходку.

Реальная разница между короткоходкой и длинноходкой приведена в таблице.

Выводы отсюда делайте сами — нужна вам такая кулиска или нет. В плане замены нет ничего сложного. Вопрос лишь в покупке.

Потек сальник штока переключения передач? Как заменить сальник кулисы?

Сегодня мы разберемся как поменять сальник своими руками и сможем сэкономить N-ю сумму денег. Существует всего два способа замены сальника кулисы ваз 2108, 2109, 21099, 2113, 2114, 2115. Первый – замена сальника кулисы на смотровой яме с выбиванием втулки вместе с сальником. Второй способ, не требует наличия смотровой ямы, но потребует от Вас определенной ловкости рук, гибкости тела и наличия одного (двух) длинных саморезов.

Нам понадобится: – два ключа на 13, – ключ на 10, – вороток или отвертка для выбивания втулки сальника, – небольшой молоток, – торцовая головка на 22, – силиконовый герметик.

Запчасти: – сальник штока переключения передач – пыльник карданчика

Приступим к замене!

При помощи двух ключей на 13 ослабляем хомут тяги управления коробкой передач (предварительно соединение тяги и карданчика можно пометить, Для того чтобы позже не заниматься регулированием включения передач) и отсоединяем тягу с карданчика. Если откручивается плохо проливаем все жидкостью WD-40.

Оттягиваем пыльник назад и ключом на 10 откручиваем болт крепления карданчика к штоку переключения передач. Снимаем карданчик и пыльник. С помощью отвертки выбиваем втулку с коробки передач.

Той же отверткой выбиваем сальник со втулки и головкой на 22 запрессовываем сальник до упора. Смазываем втулку герметиком и не сильными ударами молотка запрессовываем ее в КПП.

Если Вы хотите поменять сальник без выколачивания втулки, то Вам потребуется длинный саморез.

Вкручиваем его в сальник. Далее тащим за саморез и вот сальник у нас в руках.

Запресовываем новый сальник.

Сборку проводить в обратной последовательности!

Всем удачи на дорогах!

Итог нашей работы!

Мой блог находят по следующим фразам

• проверить на прямую бензонасоса ваз 2111
• настройка замков ваз 2107
• как проверить термостат ваз 2109
• купить вут 2109 севастополь
• где находится предахранитель или реле от бензонасоса ваз 2109i
• регулировка вакуумного усилителя тормозов ваз 2109

Мой блог находят по следующим фразам

• подшипник передней опоры ваз 2109
• как смотаться бробег лада калина
• смотка спидометра лада ларгус
• как смотать пробег 2115
• как смотать пробег ваз 2113
• Ваз 08 не работает сигнал

Мой блог находят по следующим фразам

Короткая кулиса на ваз 2109 становится очень популярной среди владельцев машин ВАЗ, любящих разнообразный тюнинг и свою машину. При этом многие ненавидят рычаг для переключения передач, имеющий большой ход, он просто «скитается» практически по всему салону машины при переключении нужной передачи. Поэтому короткоходая кулиса на ваз 2109 является для них отличным решением.

Вылетает передача

Если во время движения у вас вылетает скорость, скорее всего, изношен блок шестерен. Также выходят из строя замки на шестерне и муфте. Данные элементы меняются целиком на новые.

Стоит отметить, что передача на «девятке» может вылетать и по причине слишком быстрого переключения. Завод-производитель рекомендует выдерживать двухсекундную паузу при переходе на повышенную скорость. Если игнорировать эту проблему и далее, можно столкнуться с выходом из строя синхронизаторов.

Каждая коробка имеет свой предел шумности, который не является симптомом неисправности. В трансмиссии есть шестеренки, что постоянно трутся между собой. И какой бы технологичной ни была конструкция, полностью исключить звук невозможно. Что касается 5 КПП ВАЗ-2109, ее регламент шума составляет 78 Дб. Все, что выше – приравнивается к неисправности. А шуметь коробка может из-за недостаточного уровня масла в коробке. Как известно, трансмиссионное масло имеет большую вязкость, нежели моторное. И оно не разбрызгивается насосом. Это масло находится в картере КПП. Шестерня при вращении сама макается в смазку. Если уровень жидкости ниже допустимого, элемент будут работать «на сухую». Это влечет за собой повышенный износ шестерен, их выработку. В результате даже при возобновлении уровня масла проблема не исчезнет.

Также шумливость возникает из-за повышенных нагрузок на саму коробку. Это происходит после тюнинга мотора (например, установки «злых» распредвалов), который так любят владельцы «девяток». В результате двигатель никогда не опускается до оборотов ниже трех тысяч. Терпят износ и мотор, и коробка.

Шум может пропадать на ходу и появляться лишь при нажатии педали сцепления. В таком случае сама коробка ни при чем – виновато сцепление. Изношен не сам диск, а выжимной подшипник. Его ресурс составляет около 60 тысяч километров. Элемент издает характерные гул и свист, которые со временем усиливаются.

Процесс замены кулисы КПП

Демонтаж старой тяги

Для начала следует ослабить хомут на главной тяге и снять с нее шарнир. Для этого используем ключ на 13. Далее снимаем пыльник и с помощью ключа на 10 откручиваем болт на нужном кардане. Обычно он закреплен практически намертво, так что здесь и понадобится молоток, чтобы немного расшевелить его несильными ударами. Кстати сразу же вы сможете проверить состояние сальника и в случае каких-либо дефектов произвести замену на новый.

Новая кулиса и корданчик от Калины

Установка доработанной кулисы

Сняв старый кардан, можно приступать к установке нового. Для этого сначала следует надеть пыльник. Далее на шток выбора передач садим новый кардан и крепим его с помощью фиксирующего болта. Обязательно проследите, чтобы болт попал в специальное углубление на штоке. Также не забудьте на бот намазать фиксатор резьбы, чтобы он не выкрутился от воздействия вибрации.

Следующий этап – надеть тягу привода на шток. Для некоторых моделей шток от Калины придется укоротить примерно на 1,5 см.

Регулировка

Далее вы должны аккуратно отрегулировать положение рычага, чтобы он располагался по центру с небольшим смещением вправо. Здесь нам и понадобится помощник, который должен будет следить за размещением рычага в салоне. После завершения установки затягиваем хомут, при этом помощник должен удерживать рычаг от смещения.

Ну и, конечно же, вам самим следует опробовать насколько удобно отрегулирован рычаг и, в случае чего, перенастроить его.

Кстати, некоторые умельцы справляются с укорочением кулисы без покупки новой. Для этого необходимо разобрать кулису, как и в предыдущем пункте и подрезать необходимые детали с помощью болгарки. Дальше привариваете кусочек трубы и листового металла в тягу. Если вы сами в этом не слишком разбираетесь, можно попросить любого сварщика. Более наглядно этот процесс можно изучить с помощью наглядного видео.

Причины замены

Есть несколько ситуаций, когда владельцу ВАЗ 2109 приходится или хочется влезать в конструкцию КПП и конкретно работать с кулисой:

• Вытекает масло из-за поврежденного сальника кулисы. Его требуется обязательно заменить;
• Вышла из строя старая кулиска;
• Длинноходку хочется поменять на короткоходку в виду ее преимуществ.

Теперь к вопросу о том, когда замена или ремонт кулисы — это вынужденная мера.

1. Существенно увеличился люфт селектора КПП.
2. Передачи переключаются с трудностями, при смене скорости появляются посторонние звуки.
3. Передачи удается переключить, но с большим прикладываемым усилием.
4. Скорости меняются некорректно. Вместо одной включается совсем другая.
5. Все или часть передач вовсе невозможно включить.

Даже если возникший люфт пока незначительный, желательно сразу приступить к ремонту или поменять полностью кулиску.

Замена сальника

Если вы обнаружили, что масло в КПП постепенно исчезает, заподозрить в этом можно именно сальник кулисы. Ничего другого не остается, кроме как поменять элемент.

1. Первым делом купите новый сальник штока переключения скоростей. Стоит он около 70-100 рублей.
2. Слейте масло из коробки, подготовив заранее чистую емкость. Это на тот случай, если будете обратно заливать то же масло. Хотя перед вами отличный повод заодно поменять трансмиссионную смазку.
3. Чтобы масло лучше вытекало, открутите предварительно пробку заливки или извлеките шестерню спидометра. Слив масло, закрутите крышку обратно.
4. Залезаем под автомобиль и отсоединяем крепежи карданчика рычага КПП.
5. Стяните пыльник с карданчика, открутите болты его крепления к штоку переключения скоростей. Проблемный крепеж, с которым придется повозиться.
6. Сняв карданчик, демонтируйте пыльник штока.
7. Извлекаем поврежденный сальник при помощи шила или подходящих подручных инструментов. Тут главное сам шток.
8. На место старого сальника монтируем новый, вдавливаем трубкой соответствующего диаметра.
9. Верните на место пыльник, прокрутите карданчик.
10. Учтите, болт фиксации карданчика к штоку является регулировочным. Потому закручивайте его точно так же, как было до демонтажа. Иначе некоторые скорости могут не включаться.

После проделанной работы не забудьте проверить результат.

Замена карданчика

Практика показывает, что при возникновении проблем с кулисой вовсе не обязательно полностью ее менять.

У ВАЗ 2109 есть своя болезнь, слабое место — это кардачник кулисы. Его замена на аналог от Калины позволит решить проблему, превратить недостаток в достоинство.

Инструкция по замене карданчика следующая.

1. Двумя накидными ключами на 13 открутите хомут, который относится к тяге привода переключателя скоростей.
2. Оттяните отверткой пыльник, двигаясь к коробке. Если хотите, снимите его полностью. Так он точно не помешает в процессе ремонта.
3. Ключом на 10 открутите болт фиксации на кардане.
4. Молотком нанесите несколько аккуратных, не сильных ударов, чтобы сбить кардачик с вала. Пыльник убирайте в сторону, если не сделали это ранее.
5. Меняем старый карданчик на деталь от Калины. Она более надежная, эффективная и долговечная.
6. Для обратной сборки вам потребуется помощь товарища. Не спешите сразу в конце затягивать хомут.
7. Помощник будет из салона выставлять положение рычага КПП в оптимальных точках. Сначала нужно поймать центр, затем отвести рычаг немного вправо, пока вы снизу будете затягивать хомуты.
8. Проверьте, хорошо ли включаются передачи. Если да, то продолжаем сборку узла и проверяем обновленную КПП в условиях реальных дорог.

Опыт владельцев ВАЗ 2109 показывает, что при проблемах с кулисой зачастую суть кроется в неудачном заводском карданчике. Поменяв его на аналог от Калины, вам удастся избавиться от дискомфорта и продолжить уверенно эксплуатировать свой автомобиль. Заменив карданчик, конструкция КПП существенно улучшится.

Регулировка

Поменяв кулису или карданчик, следует обязательно отрегулировать работу узла.

1. Включите заднюю передачу, ослабьте натяжение хомута.
2. Выставьте селектор коробки в положение, в котором он в идеале должен располагаться при включении заднего хода.
3. Затяните хомут обратно.
4. Аналогичная операция выполняется с остальными скоростями.

Бывают ситуации среди владельцев ВАЗ 2109, когда со включением задней передачи возникают сложности. Здесь может помочь регулировка.

• Установите рычаг коробки на первую передачу;
• Ослабьте хомут кулисы;
• Проверните привод кулисы против часовой стрелки;
• Поворачивайте привода, пока селектор не прижмется к пластиковому стопору задней передачи. Это вы ощутите без проблем;
• Уперевшись в стопор, затяните под днищем хомут. Все, регулировка выполнена.

Короткоходные кулисы на «девятку»

Такие конструкции разрабатывались исключительно для спортивных моделей, но нашли широкое применение в серийных. Преимущества короткоходной кулисы ВАЗ-2109 перед стандартной:

1. Более легкое переключение скоростей.
2. Уменьшается люфт рычага КПП, особенно при использовании кардана от «Калины».

1. Необходимо либо покупать, либо самостоятельно делать.
2. Чтобы переключить скорость, потребуется большое усилие. Несмотря на меньший ход, такой тип кулисы больше подойдет для сильных не только духом людей.

Но можно не приобретать в магазинах кулису на ВАЗ-2109, сделать короткоходку из обычной можно, имея небольшие навыки сварщика.

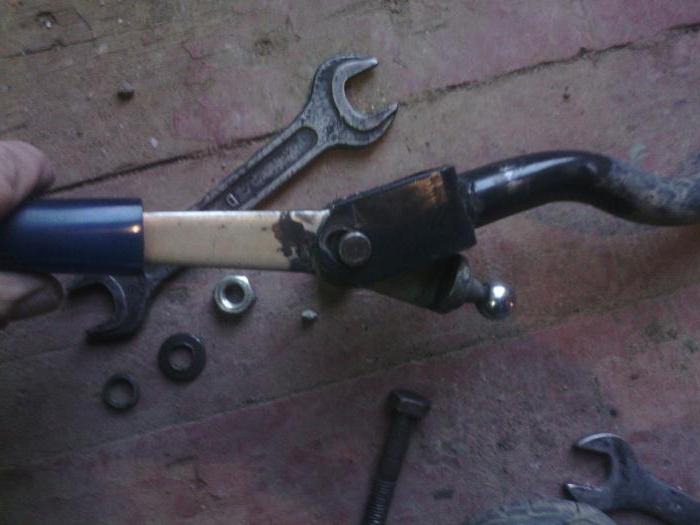

Для этого разрезаете в двух местах старую кулису, привариваете отрезки металлической пластины, чтобы удлинить рычаги. Главное – чтобы новая кулиса стала на свое место, поэтому сначала внимательно изучите рисунок, на котором указаны места разрезов.

Если вы являетесь владельцем переднеприводного автомобиля ВАЗ (2108, 2109, 21099, 2110), то наверняка обращали внимание на увеличенный свободный ход рычага переключения передач, который ощущается как расхлябанность ручки КПП и ведет к нечеткому включению при выборе передач. Можно сказать, что это болезнь этих моделей, которая кроется в штатном карданчике кулисы рычага КПП

Устранить этот недостаток и доработать механизм переключения передач самым простейшим способом можно, заменив штатный карданчик кулисы КПП на аналогичную деталь от Лады Калины. Кстати, эту доработку можно выполнить своими руками.

Для этой доработки нам необходим сам карданчик кулисы КПП от ВАЗ 1118 «Калина», приобретаем его в комплекте с пыльником, т.к. штатный пыльник ВАЗ 2109 не подойдет по размеру.

Сравнение шарниров КПП ВАЗ 2109 и Лада Калина

Также нам понадобятся ключи на 10 и на 13, молоток, шлицевая отвертка и помощник, который пригодится на конечном этапе работ при регулировке положения рычага КПП.

Работы будем вести на яме или эстакаде.

Ослабляем хомут на тяге привода переключения передач с помощью ключей на 13, и снимаем шарнир с тяги.

1 — болт-фиксатор (на 10); 2 — болт хомута (на 13); 3 — штатный шарнир выбора передач ВАЗ 2109; 4 — пыльник

Затем снимаем или загибаем угол пыльника, и ключом на 10 откручиваем болт-фиксатор на карданчике и сбиваем его несильными ударами молотка с вала. Отворачивается этот болт очень неохотно, так как посажен на фиксатор резьбы во избежание самопроизвольного откручивания от воздействия вибраций. На этом этапе можно заменить также сальник вала выбора передач, если из-под старого замечены масляные подтеки.

Когда старая деталь демонтирована, можно приступать к установке новой. Предварительно надев пыльник, садим карданчик на шток выбора передач (тот, что идет из коробки). Фиксирующий болт при этом должен при вкручивании попадать в специальное углубление под него на штоке. Затем затягиваем болт и натягиваем пыльник на карданчик. Резьбу болта крайне желательно промазать фиксатором резьбы, чтобы он не открутился от вибрации.

Затем тягу привода переключения КПП надеваем на шток кардана, но хомут пока не затягиваем. Возможно кому-то придется укоротить шток калиновского карданчика примерно на 1,5 см, так как он длиннее, чем у штатного.

Теперь надо отрегулировать положение рычага. Для этого привлекаем помощника, который садится на место водителя и приводит ручку КПП в оптимальное для регулировки положение. Обычно рычаг устанавливается по центру и смещается немного вправо. В таком положении рычага и затягиваем хомут, пока помощник удерживает рычаг в этой позиции.

Теперь осталось проверить правильность работы рычага переключения передач, и если что-то не устраивает, провести регулировку еще раз.

Ощущения от такой доработки в большинстве случаев таковы, как будто коробку подменили: рычаг не болтается, свободный ход минимален. Но еще больше положительные изменения заметны на ходу. Теперь выбор передач происходит более комфортно и четко, почти как в иномарках!

Короткоходная кулиса на ВАЗ 2114, регулировка своими руками

1. Инструкция по замене
2. Цена вопроса
3. Спортивная

С течением времени практически везде, где это только возможно, на автомобилях производства компании АвтоВАЗ начинает появляться люфт. Коробка передач исключением не является. Не удивительно, что замена кулисы на ВАЗ 2114 превратилась в обыденную, привычную всем владельцам данной модели процедуру.

Комплект

Определить неисправность достаточно легко:

• Передачи переключаются с проблемами, невнятно;
• Коробка передач расшатана.

При возникновении подобной неисправности, может потребоваться полная замена элемента. Причем многие переходят на короткоходную кулису, которая придает автомобилю более спортивный характер. Эта технология была позаимствована из автоспорта. Кстати, простая регулировка, может превратить ее в короткоходную.

Некоторые мастера утверждают, что полностью менять не всегда разумно. Выгоднее с финансовой точки зрения приобрести ремкомплект. Но по факту подобный ремонт не дает желаемого результата, и через время кулису все равно придется менять.

Инструкция по замене

Перед началом работы советуем не только приобрести новую запчасть, но также посмотреть обучающие видео по замене кулисы. Процедура не очень сложная, но наглядное пособие никогда не будет лишним. Особенно, если вы не обладаете большим опытом по ремонту автомобиля и коробки передач в частности.

Процедура замены

Процесс включает в себя выполнение нескольких последовательных шагов.

1. Демонтируйте кожух с рукоятки вашей коробки переключения передач.
2. Поднимите автомобиль, используя домкрат. В некоторых случаях подойдет смотровая яма, если таковая имеется в вашем гараже.
3. Теперь следует демонтировать консоль, которая откроет вам доступ к кулисе.
4. Элемент удерживают шесть болтов, которые снимаются при помощи обычного ключа на 13 миллиметров.
5. Но не все так просто. Верхние болты в количестве двух штук вы выкрутить ключом не сможете, потому даже не пытайтесь. Их специально сажают максимально плотно, так что для демонтажа потребуется их попросту спилить болгаркой.
6. Теперь можете спокойно снять оставшиеся два болта в нижнем креплении кулисы, для которых точно хватит вашего усилия и ключика на 13.
7. Следующий шаг заключается в демонтаже хомута и смещении пыльника. Вам потребуется снять шарнир. Одновременно с заменой кулисы советуем поменять и шарнир. Не лишним будет заменить сальник и карданчик. Эти элементы имеют ограниченный срок службы, и раз вы решили поменять саму кулису, есть объективные причины сделать все максимально качественно.
8. После этого ставьте новый агрегат на место старого. Действуйте аккуратно, чтобы резинки кулисы попали на вваренные болты, спиленные вами предварительно с помощью болгарки.
9. Теперь узел собирается обратно, действуя в противоположной разборке последовательности. Намертво сажать верхние крепежные болты не обязательно, но старайтесь затягивать с усилием.

Цена вопроса

Если вы решили выполнить замену сальника кулисы одновременно с установкой самой кулисы, это можно считать совершенно правильным поступком. Дополнительно заменить карданчик, не обойдется в большую сумму, зато эффективность от такого комплексного ремонта окажется куда выше.

Короткоходка

Действия самостоятельно, вам придется только закупить необходимые детали, обычные расходники. Если же обращаться на автосервис, минимальная стоимость услуги составит 800-1000 рублей. То есть экономия очевидная.

Сама кулиса стоит примерно 400 рублей. Отсюда становится понятно, почему мы не советовали покупать ремкомплект, а полноценно заменить деталь. Экономии как таковой не будет, а разница в результате ремонта окажется существенной.

Спортивная

Мы отмечали, что для ВАЗ 2114 можно установить спортивную короткоходную кулису. Внешне они похожи достаточно сильно, однако разница в работе ощущается сразу. На спортивном узле передачи переключаются быстрее, плавнее. Все дело в конструкции самой кулисы. Увы, именно из-за нее процесс самостоятельной замены становится практически невозможным.

Спортивная модель

Если вы решили поставить на свой ВАЗ 2114 короткоходную кулису, обращайтесь в проверенные автосервисы, а еще лучше — в ателье, которые специализируются на тюнинге. Подобные мероприятия относят к техническому усовершенствованию, потому лучше специалистов по тюнингу в этом никто не разбирается. Даже официальные автосервисы АвтоВАЗ.  Загрузка … No Comments Yet!You can be first to comment this post!

  Close Window

Разновидности механизмов

Несмотря на различные модели конструкций, можно выделить всего два вида:

1. Длинноходные (стандартные, устанавливаемые ранее на автомобилях модели 2109 и подобных).
2. Корткоходные (устанавливались на автомобили «Калина»).

Конструктивно они очень похожи, только размерами отличаются. Преимущество короткоходных заключается в том, что с их помощью передачи включаются легче и быстрее.

Правда, вокруг кулисы переключения передач сформировалось множество мифов: некоторые утверждают, что значительно повышаются динамические характеристики автомобиля. Это все неверно, между динамикой машины и видом кулисы нет никакой связи. Но все же преимущества перед стандартной у короткоходной имеются.

Замена кулисы на короткоходную

Короткоходную кулису можно купить в автомагазине или на авторынке. Отличить её от стандартной довольно просто. Достаточно замерить расстояние от шаровой опоры до шарнира сопряжения с тягой, ведущей к исполнительным устройствам КПП. У стандартного длинноходного механизма это расстояние составляет примерно 4 см, а у короткоходного — около 10 см.

Короткоходная кулиса ВАЗ 2109 своими руками устанавливается без особых проблем.

Этапы	Действия
Демонтаж начинайте с отворачивания пяти болтов крепления механизма переключения передач со стороны салона.	Открутите от карданчика хомут фиксации тяги, ведущей к исполнительному устройству КПП. Вынимайте агрегат в сторону салона. Убедитесь в том, что сальник кулисы не разрушен. В противном случае потребуется замена сальника.
Традиционно замена механизма на короткоходный сопровождает замена карданчика на аналогичный карданный механизм от Лады Калины.	Это связано с рядом известных конструктивных недостатков штатного карданчика. Такая замена уменьшает люфты в агрегате, дополняя эффект улучшения эргономики за счёт замены штатного узла. Поменять кардан лучше вместе с пыльником, он не взаимозаменяем со штатным.

Порядок замены кардана.

1. После отсоединения хомута крепления кардана к тяге привода исполнительного устройства, снимите пыльник.
2. Открутите фиксирующий болт, расположенный на кардане.
3. Несколькими лёгкими ударами среднего молотка сбейте кардан кулисы с вала.
4. Наденьте новый пыльник, установите кардан от Калины.

Параллельно со сборкой механизма привода переключения передач проводится регулировка кулисы ВАЗ 2109. Вам понадобится помощь товарища. До того как отрегулировать механизм, предложите помощнику занять место в салоне «девятки». Установив ручку переключения передач в центральное нейтральное положение и аккуратно отведя ручку вправо, помощник дождётся, пока вы затянете фиксирующий болт и хомут. Необходимо настроить правильность включения передач и окончательно затянуть из салона пять фиксирующих механизм болтов.

Как своими руками быстро отрегулировать кулису коробке переключения передач КПП в автомобилях ВАЗ 21099 2109 2108. В принципе инструкция подойдёт для всех переднеприводных ВАЗ. Очень часто бывает, что плохо включается передача, в нашем случае включение первой передачи мешает сиденье, у других наоборот, что-то мешает включение пятой передачи.

Для регулировки ставим автомобиль либо на заднею передачу, либо на пятую и лезем под машину, предварительно, чтобы под неё залезть её необходимо приподнять. Если вы небольших габаритов, то можно просто наехать на небольшие кирпичики, как в ролике. Далее следуя нашей инструкции при помощи одного ключа регулируем положение кулисы.

Видео регулировки кулисы КПП на ВАЗ 21099 2109 2108:

Для работы лучше всего взять помошника, который будет выставлять кулису в правильное положение.

Тюнинг трансмиссии ВАЗ 2109

Классическая трансмиссия всех ВАЗов – механика. Она достаточно надежна, дешевая в обслуживании и хорошо подходит для использования на отечественных дорогах.

Модернизированный автомобиль

Для МКПП существует сразу несколько популярных видов тюнинга. Они появились в качестве банальной необходимости улучшить характеристики авто. Основные комплексы работ предполагают:

• Замена кулисы.
• Переделку из 4-ступенчатой в 5-ступенчатую.
• Установку спортивного ряда.
• Модернизацию педального узла.
• Замену главной пары и дифференциала.

Давайте подробно рассмотрим один из вариантов тюнинга. Замена кулисы на короткоходную – полезный тюнинг, который позволит значительно упростить переключение передач. Все мы знаем, что рычаг «девятки» и большинства других автомобилей ВАЗ абсолютно неудобен. Он имеет огромный люфт, который просто ужасно сказывается на точности переключения передач. Если мужчины с длинными кистями еще справляются с ним без каких-либо критических усилий, то женщинам с этим придется совсем уж туго.

Самый простой выход из ситуации – установка на 2109 короткоходного кардана от Лады Калина. Такой тюнинг вам обойдется примерной в 1500 рублей. Вместе с карданом придется обзавестись пыльником от той же модели, потому что родной с ним не станет.

Необходимые подручные средства для работы – набор ключей, шлицевая отвертка и молоток. Также очень хорошо будет иметь помощника.

Как заменить карданчик кулисы, он же шарнир на ВАЗ 2110-ВАЗ 2112?

Примечание! Снять данный шарнир возможно только на эстакаде, смотровой яме или же если поднять автомобиль, потому что данный шарнир находится под днищем и вам нужно будет подлезть под него чтобы отвернуть оба болта которые его крепят!

Снятие: 1) В начале как вы уже поняли вам нужно будет залезть под автомобиль, после этого разыщите там пыльник (Указан стрелкой) и сам шарнир который находится под этим пыльником, так вот после этого возьмите в руки два ключа и одним держа болт от проворачивания, ослабьте чуть-чуть гайку этого болта как показано на рисунке, а после того как гайка хомута будет ослаблена возьмитесь рукой за тягу и выньте её из шарнира как показано на маленьком рисунке.

Примечание! Прежде чем начать отворачивать гайку болта стяжного хомута, перетащите пыльник в сторону коробки чтобы он не мешал, а после того как вы отсоедините тягу то перетащите пыльник в её сторону и тем самым полностью снимите его с автомобиля!

2) Теперь вам нужно будет отвернуть ещё один болт, который крепит шарнир в передней его части за шток выбора передач, поэтому после того как данный болт будет откручен вы можете потянуть за шарнир и спокойно снять его с того места где он установлен.

Примечание! Когда будете устанавливать новый шарнир, вам нужно будет попасть этим болтов в отверстие в штоке выбора передач, поэтому приблизительно запомните в каком месте располагается этот болт после установки нового шарнира в это же место и заверните его, чтобы он попал в отверстие штока выбора передач!

Установка: Установка нового шарнира производится в обратном порядке снятию, но только когда будете устанавливать шарнир кулису обязательно нужно будет отрегулировать, а иначе передачи будут включаться не чётко и вместо к примеру первой передачи как было сказано ранее, может запросто включится задняя. (О том как отрегулировать кулису, см. в статье под названием: «Замена кулисы на ВАЗ »)

Дополнительный видео-ролик: Если вы хотите по подробней изучить как же снимается шарнир и устанавливается, тогда просмотрите чуть ниже видео-ролик в котором всё наглядно показано:

• Электрооборудование
• Двигатель
• Тормозная система
• Прочее
• Рулевое управление
• Трансмиссия
• Подвеска
• Тюнинг

• ВАЗ 2110
  • Прочее
  • Двигатель
  • Рулевое управление
  • Электрооборудование
  • Трансмиссия
  • Тормозная система
  • Подвеска
  • Тюнинг
• ВАЗ 2114
  • Электрооборудование
  • Двигатель
  • Тормозная система
  • Прочее
  • Рулевое управление
  • Трансмиссия
  • Подвеска
  • Тюнинг
• Лада Приора
  • Рулевое управление
  • Двигатель
  • Подвеска
  • Электрооборудование
  • Тюнинг
  • Тормозная система
  • Трансмиссия

• Видеопубликации
• Фотопоток тюнинга ВАЗ
• Руководства по эксплуатации и ремонту
