Понятие кпд: определение, формула и применение в физике

Коэффициент полезного действия: дизель или бензин?

Сравнивая коэффициент полезного действия бензинового и дизельного силового агрегата, о низкой эффективности первого стоит сказать сразу. КПД бензинового мотора составляет всего 25 — 30 %. Если речь идет о дизельном аналоге, показатель в данном случае составляет 40 %. О 50 % может идти речь при установленном турбокомпрессоре. КПД на уровне 55 % допустим при условии использования на дизельном ДВС современной системы топливного впрыска в сочетании с турбиной (читайте о том, как работает турбина).

Несмотря на то, что силовые установки конструктивно похожи, разница в производительности существенная, на что влияет принцип образования рабочей топливно-воздушной смеси и дальнейшая реализация воспламенения заряда. Также существенным фактором является вид используемого топлива. Оборотистость бензиновых силовых агрегатов более высока, если сравнивать с дизельными вариантами, но потери намного больше, поскольку полезная энергия расходуется на тепло. Как итог, эффективность преобразования энергии бензина в механическую работу намного ниже, а большая её часть просто рассеивается в атмосфере.

Крутящий момент и мощность

Если взять как основу одинаковый показатель рабочего объёма, мощность бензинового двигателя превосходит дизельный, но для её достижения обороты должны быть более высокими. Вместе с увеличением оборотов возрастают и потери, расход топлива повышается. Сам крутящий момент также не стоит упускать из виду, поскольку это сила, передающаяся на колёса от мотора, именно она и заставляет автомобиль двигаться. Таким образом, максимальный показатель крутящего момента бензиновыми двигателями достигается на более высоких оборотах.

За счёт чего происходит увеличение мощности двигателя? Читайте об этом подробнее в любопытном материале нашего эксперта.

Дизельный двигатель с аналогичными показателями способен на низких оборотах достичь максимума крутящего момента, а для реализации полезной работы расходуется меньше солярки. Следовательно, КПД дизельного двигателя выше, а топливо расходуется более экономно.

Если сравнивать с бензином, то солярка образует тепло в большей степени при более высокой температуре сгорания топлива. Также наблюдается более высокий параметр детонационной стойкости.

Эффективность бензина и солярки

Находящиеся в составе дизельного топлива углеводороды более тяжёлые, чем бензиновые. Во многом меньший коэффициент полезного действия бензинового мотора обусловлен особенностями сгорания бензинового топлива и его энергетической составляющей. Преобразование тепла в полезную механическую энергию в дизельном двигателе происходит более полноценно, следовательно, сжигание одинакового количества топлива за единицу времени позволяет дизелю выполнить больше работы.

Не стоит также упускать из виду создание необходимых для полного сгорания смеси условий и особенности впрыска. Подача топлива в дизельных моторах происходит отдельно от воздуха, поскольку впрыскивание осуществляется непосредственно в цилиндр на завершающем этапе такта сжатия, а не во впускной коллектор. Как итог, удаётся достичь более высокой температуры, а сгорание каждой порции топлива происходит максимально полноценно.

Анализ теплового цикла

Тепловой цикл включает в себя четыре термодинамических базовых процесса. Вначале происходит преобразование состояния рабочего тела, а затем, возвращение его в исходное состояние: сжатие, получение тепла, расширение и отвод тепла.

Каждый из этих процессов осуществляется по следующей схеме, которая определяет условия реализации цикла:

1. Изотермический — работа выполняется при постоянной температуре.
2. Изобарический — рабочий цикл реализуется при постоянном давлении.
3. Изометрический — тепловой процесс протекает при постоянном объеме
4. Адиабатический — цикл осуществляется при постоянной энтропии.

Для того чтобы процесс был максимально приближен к обратимому, есть два способа перемещения поршня: изотермический — это означает, что тепло постепенно поступает или выходит из резервуара при температуре, бесконечно отличающейся от температуры газа в поршне, и адиабатический, при котором теплообмен вообще не происходит, газ действует, как пружина.

Таким образом, когда подводится тепло и газ расширяется, температура газа должна оставаться такой же, как и у источника тепла, при этом газ расширяется изотермически. Точно так же позже он будет сжиматься в цикле изотермически, с выделением тепла.

Чтобы выяснить эффективность, нужно проследить за полным циклом двигателя, выяснить, сколько он работает, сколько тепла забирается из топлива и сколько энергии теряется при подготовке к следующему циклу.

Характеристики теплового цикла, связанного с тепловым двигателем, обычно описываются с помощью двух диаграмм изменения состояния: диаграммы PV, показывающей соотношение давление-объем, и диаграммы TS, демонстрирующей пару температура-энтропия.

От чего зависит КПД дизельного двигателя

Если сравнивать эффективность бензинового и дизельного моторов, выяснится, что второй обладает лучшими показателями:

• замечено, что, бензиновые двигатели преобразуют только одну четвертую часть использованной энергии в механическую работу;
• в то время, как дизельные – 40% соответственно;
• при установке турбонаддува в дизеле, КПД газотурбинного двигателя возрастает до 50 и более процентов.

Конструкция и принцип работы дизелей способствуют наибольшей эффективности в сравнении с карбюраторными двигателями. Причины лучшего КПД дизельного двигателя:

1. Более высокий показатель степени сжатия.
2. Воспламенение топлива происходит по другому принципу.
3. Корпусные детали нагреваются меньше.
4. Благодаря меньшему количеству клапанов, снижены расходы энергии на преодоление сил трения.
5. В конструкции дизеля отсутствуют привычные свечи, катушки зажигания, на которые требуется дополнительная энергия от электрогенератора.
6. Коленчатый вал дизеля раскручивается с меньшими оборотами.

В сравнении с дизелями, электрические двигатели считаются более эффективными. Двигатель с самым большим КПД – это электрический. При создании более долговечных аккумуляторных батарей, которым не страшны морозы, автомобильная промышленность постепенно перейдет на выпуск электромобилей в больших количествах.

Правило успешной статистики

В чем же заключается смысл вывода танка на поле? Конечно же, в том, чтобы как можно дольше оставаться в боеспособном состоянии и при этом осуществить что-то полезное, к примеру, нанести невероятный урон, засветить танки противника, предупредить захват базы и так далее.

Не следует сразу же сливаться, даже если ваш ник располагается в конце списка. Нужно набраться терпения и подождать. Как только станет видно, какие позиции занимают танки, можно начинать планировать свои действия.

Случается и так, что игроки по команде сливаются, и приходиться оставаться один на один с вражескими машинами. Только не нужно сразу же сдаваться, даже если кажется, что вы не справитесь, продолжайте игру. Иногда такая тактика помогает добрать количество недобитых танков, отбить НР.

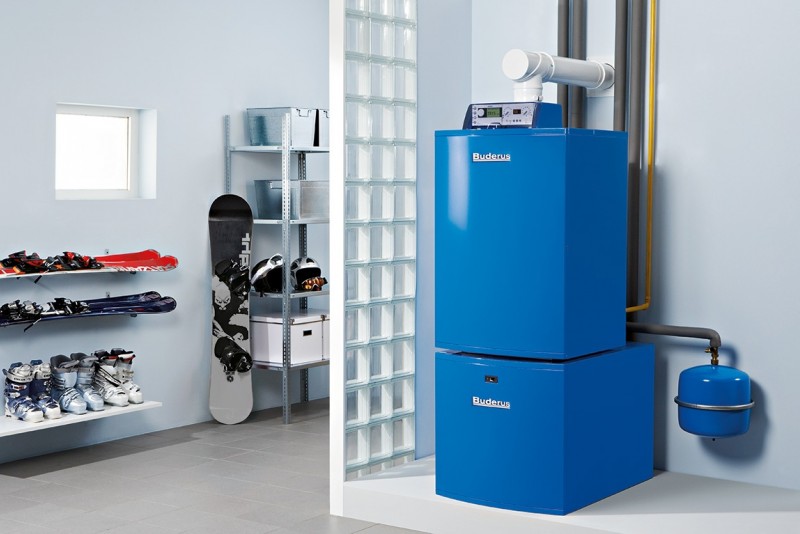

Каким должен быть энергоэффективный котел

Указанные в документах характеристики и богатый практический опыт показывают, что импортные котлы обладают наиболее высоким КПД

Европейские производители уделяют особое внимание применению энергосберегающих технологий, что позволяет получать максимальную отдачу от оборудования. Составим «портрет» идеального газового котла:

• модуляционная горелка – автоматически подстраиваются под режим работы системы, минимизируя процент недожога;
• нагрев теплоносителя не более 70 градусов, отводимых газов – до 110 градусов, что обеспечивает оптимальный баланс КПД, желательно наличие конденсационного теплообменника;
• коаксиальный дымоход – закрытая камера сгорания требует от оборудования канала для отвода продуктов сгорания типа «труба в трубе», что позволяет подогревать поток воздуха с улицы;
• система рециркуляции – позволяет использовать тепло отработанных газов для обогрева помещения.

Конечно, такого идеального котла не существует, но список лучших технических решений поможет выбрать достойную модель.

КПД и мощность электродвигателя

КПД и мощность – это то, на что в первую очередь стоит обратить внимание при выборе асинхронного электродвигателя АИР. Суть работы любого эл двигателя заключается в том, что электрическая энергия, с сопутствующими преобразованию потерями, превращается в механическую

Чем меньше потери при протекании данного процесса, тем выше его КПД и тем эффективнее эл двигатель

Но, при всей важности коэффициента полезного действия, не стоит забывать о мощности мотора. Ведь даже при чрезвычайно высоком КПД и выдаваемой им мощности может быть недостаточно для решения необходимых вам задач

Поэтому при покупке очень важно знать не только, чему равен КПД электродвигателя, но и какую полезную мощность он сможет выдать на своем валу. Оба эти значения должны быть указаны производителем. Порой бывает и такое, что нет доступа к паспорту мотора (например, если вы покупаете его “с рук”, что крайне не рекомендуется делать) и приходится самостоятельно вычислять столь важные параметры. Для начала стоит определить: что такое коэффициент полезного действия, или попросту КПД. И так, это отношение полезной работы к затраченной энергии.

Определение КПД электродвигателя

Получается, для того чтобы определить этот параметр необходимо сравнить выдаваемую им энергию с энергией, необходимой ему чтобы функционировать. Вычисляется КПД с помощью выражения:

η=P2/P1где η – КПД

P2- полезная механическая мощность электромотора, ВтP1- потребляемая двигателем электрическая мощность, Вт;

Коэффициент полезного действия это величина, находящаяся в диапазоне от 0 до 1, чем ближе ее значение к единице, тем лучше. Соответственно, если КПД имеет значение 0,95 – это показывает, что 95 процентов электрической энергии будут преобразованы им в механическую и лишь 5 процентов составят потери. Стоит отметить, что КПД не является постоянной величиной, он может меняться в зависимости от нагрузки, а своего максимума он достигает при нагрузках в районе 80 процентов от номинальной мощности, то есть от той, которую заявил производитель мотора. Современные асинхронные электродвигатели имеют номинальный КПД (заявленные производителем) 0,75 – 0,95 . Потери при работе двигателя в основном обусловлены нагревом мотора (часть потребляемой энергии выделяется в виде тепловой энергии), реактивными токами, трением подшипников и другими негативными факторами. Под мощностью мотора понимают механическую мощь, которую он выдает на своем валу. В целом же мощность – это параметр, который показывает, какую работу совершает механизм за определенную единицу времени.

КПД электродвигателя это очень важный параметр определяющий, прежде всего эффективность использования энергоресурсов предприятия . Как известно КПД электродвигателя значительно снижается после его ремонта, об этом мы писали в этой статье . При уменьшении коэффициента полезного действия будут соответственно увеличены потери электроэнергии. В последнее время набирают популярность энергоэффективные электродвигатели разных производителей, в России популярны моторы производства ОАО «Владимирский электромоторный завод». Любые асинхронные электродвигатели представлены в каталоге продукции. Дополнительную полезную информацию Вы можете посмотреть в каталоге статей .

Электродвигатели появились достаточно давно, но большой интерес к ним возник тогда, когда они стали представлять собой альтернативу двигателям внутреннего сгорания. Особо интересен вопрос КПД электродвигателя, который является одной из главных его характеристик.

Каждая система обладает каким-либо коэффициентом полезного действия, который характеризует эффективность ее работы в целом. То есть он определяет, насколько хорошо система или устройство отдает или преобразовывает энергию. По значению КПД величины не имеет, и чаще всего оно представляется в процентном соотношении или числе от нуля до единицы.

Магнитная индукция

Французский физик Андре Ампер в 1820 г. открыл явление взаимодействия электрических токов, которое он назвал электродинамическим взаимодействием. Магнитное поле, возникающее при упорядоченном движении заряженных частиц, оказывало силовое воздействие на магнитную стрелку или на соседний провод, по которому тоже протекал электрический ток. Согласно закону, открытому Ампером, электрический ток является причиной появления магнитного поля.

Сила, с которой магнитное поле действует на проводник с током, называется силой Ампера. Чтобы описать способность магнитного поля оказывать силовое воздействие на проводник с током, была введена величина, названная магнитной индукцией B:

$ B={F\over {I*L}} $

где:

F — сила Ампера;

I — сила тока в проводнике;

L — длина проводника.

Разновидности

В наше время существует много типов тепловых двигателей, которые работают по разным принципам и на различном топливе. У всех у них свой КПД. К ним относятся следующие:

Двигатель внутреннего сгорания (поршневой), представляющий собой механизм, где часть химической энергии сгорающего топлива переходит в механическую энергию. Такие приборы могут быть газовыми и жидкостными. Различают 2- и 4-тактные двигатели. У них может быть рабочий цикл непрерывного действия. По методу приготовления смеси топлива такие двигатели бывают карбюраторными (с внешним смесеобразованием) и дизельными (с внутренним). По видам преобразователя энергии их разделяют на поршневые, реактивные, турбинные, комбинированные. КПД таких машин не превышает показателя в 0,5.

Двигатель Стирлинга — прибор, в котором рабочее тело находится в замкнутом пространстве. Он является разновидностью двигателя внешнего сгорания. Принцип его действия основан на периодическом охлаждении/нагреве тела с получением энергии вследствие изменения его объема. Это один из самых эффективных двигателей.

Турбинный (роторный) двигатель с внешним сгоранием топлива. Такие установки чаще всего встречаются на тепловых электрических станциях.

Турбинный (роторный) ДВС используется на тепловых электрических станциях в пиковом режиме. Не так сильно распространен, как другие.

Турбиновинтовой двигатель за счет винта создает некоторую часть тяги. Остальное он получает за счет выхлопных газов. Его конструкция представляет собой роторный двигатель на вал которого насаживают воздушный винт.

Классификации

По источнику энергии

Двигатели могут использовать следующие типы источников энергии:

• электрические;
  • постоянного тока (электродвигатель постоянного тока);
  • переменного тока (синхронные и асинхронные);
• электростатические;
• химические;
• ядерные;
• гравитационные;
• пневматические;
• гидравлические;
• лазерные.

По типам движения

Получаемую энергию двигатели могут преобразовывать к следующим типам движения:

• вращательное движение твёрдых тел;
• поступательное движение твёрдых тел;
• возвратно-поступательное движение твёрдых тел;
• движение реактивной струи;
• другие виды движения.

Электродвигатели, обеспечивающие поступательное и/или возвратно-поступательное движение твёрдого тела;

• линейные;
• индукционные;
• пьезоэлектрические.

Некоторые типы электроракетных двигателей:

• ионные двигатели;
• стационарные плазменные двигатели;
• двигатели с анодным слоем;
• радиоионизационные двигатели;
• коллоидные двигатели;
• электромагнитные двигатели и др.

По устройству

Двигатели внешнего сгорания — класс двигателей, где источник тепла или процесс сгорания топлива отделены от рабочего тела:

• поршневые паровые двигатели;
• паровые турбины;
• двигатели Стирлинга;
• паровой двигатель.

Двигатели внутреннего сгорания — класс двигателей, у которых образование рабочего тела и подвод к нему тепла объединены в одном процессе и происходят в одном технологическом объеме:

• двигатели с герметично запираемыми рабочими камерами (поршневые и роторные ДВС);
• двигатели с камерами, откуда рабочее тело имеет свободный выход в атмосферу (газовые турбины).

По типу движения главного рабочего органа ДВС с запираемыми рабочими камерами делятся на ДВС с возвратно-поступательным движением (поршневые) (делятся на тронковые и крецкопфные) и ДВС с вращательным движением (роторные), которые по видам вращательного движения делятся на 7 различных типов конструкций. По типу поджига рабочей смеси ДВС с герметично запираемыми камерами делятся на двигатели с принудительным электрическим поджиганием (калильным или искровым) и двигатели с зажиганием рабочей смеси от сжатия (дизель).

По типу смесеобразования ДВС делятся на: с внешним смесеобразованием (карбюраторные) и с непосредственным впрыском топлива в цилиндры или впускной коллектор (инжекторные). По типу применяемого топлива различают ДВС работающие на бензине, сжиженном или сжатом природном газе, на спирте (метаноле) и пр.

Реактивные двигатели

Воздушно-реактивные двигатели:

• прямоточные реактивные (ПВРД);
• пульсирующие реактивные (ПуВРД);
• газотурбинные двигатели:
  • турбореактивные (ТРД);
  • двухконтурные (ТРДД);
  • турбовинтовые (ТВД);
  • турбовинтовентиляторные ТВВД;

Ракетные двигатели

• жидкостные ракетные двигатели;
• твердотопливные ракетные двигатели;
• ядерные ракетные двигатели;
• некоторые типы электроракетных двигателей.

По применению

В связи с принципиально различными требованиями к двигателю в зависимости от его назначения, двигатели идентичные по принципу действия, могут называться «корабельными», «авиационными», «автомобильными» и тому подобными.

Категория «Двигатели» в патентоведении одна из наиболее активно пополняемых. В год по всему миру подаётся от 20 до 50 заявок в этом классе. Часть из них отличаются принципиальной новизной, часть — новым соотношением известных элементов. Новые же по конструкции двигатели появляются очень редко.

Основные параметры электродвигателя

Момент электродвигателя

Вращающий момент (синонимы: вращательный момент, крутящий момент, момент силы) — векторная физическая величина, равная произведению радиус вектора, проведенного от оси вращения к точке приложения силы, на вектор этой силы.

,

• где M – вращающий момент, Нм,
• F – сила, Н,
• r – радиус-вектор, м

Справка: Номинальный вращающий момент М_ном, Нм, определяют по формуле

,

• где P_ном – номинальная мощность двигателя, Вт,
• n_ном — номинальная частота вращения, мин-1

Начальный пусковой момент — момент электродвигателя при пуске.

Справка: В английской системе мер сила измеряется в унция-сила (oz, ozf, ounce-force) или фунт-сила (lb, lbf, pound-force)

1 oz = 1/16 lb = 0,2780139 N (Н)1 lb = 4,448222 N (Н)

момент измеряется в унция-сила на дюйм (oz∙in) или фунт-сила на дюйм (lb∙in)

1 oz∙in = 0,007062 Nm (Нм)1 lb∙in = 0,112985 Nm (Нм)

Мощность электродвигателя

Мощность электродвигателя — это полезная механическая мощность на валу электродвигателя.

Мощность электродвигателя постоянного тока

Механическая мощность

Мощность — физическая величина, показывающая какую работу механизм совершает в единицу времени.

,

• где P – мощность, Вт,
• A – работа, Дж,
• t — время, с

Работа — скалярная физическая величина, равная произведению проекции силы на направление F и пути s, проходимого точкой приложения силы .

,

где s – расстояние, м

Для вращательного движения

,

где – угол, рад,

,

где – углавая скорость, рад/с,

Таким образом можно вычислить значение механической мощности на валу вращающегося электродвигателя

Справка: Номинальное значение — значение параметра электротехнического изделия (устройства), указанное изготовителем, при котором оно должно работать, являющееся исходным для отсчета отклонений.

Коэффициент полезного действия электродвигателя

Коэффициент полезного действия (КПД) электродвигателя — характеристика эффективности машины в отношении преобразования электрической энергии в механическую.

,

• где – коэффициент полезного действия электродвигателя,
• P₁ — подведенная мощность (электрическая), Вт,
• P₂ — полезная мощность (), Вт

• При этом

потери в электродвигатели обусловлены:
электрическими потерями — в виде тепла в результате нагрева проводников с током;
магнитными потерями — потери на перемагничивание сердечника: потери на вихревые токи, на гистерезис и на магнитное последействие;
механическими потерями — потери на трение в подшипниках, на вентиляцию, на щетках (при их наличии);
дополнительными потерями — потери вызванные высшими гармониками магнитных полей, возникающих из-за зубчатого строения статора, ротора и наличия высших гармоник магнитодвижущей силы обмоток.

КПД электродвигателя может варьироваться от 10 до 99% в зависимости от типа и конструкции.

Международная электротехническая комиссия (International Electrotechnical Commission) определяет требования к эффективности электродвигателей. Согласно стандарту IEC 60034-31:2010 определено четыре класса эффективности для синхронных и асинхронных электродвигателей: IE1, IE2, IE3 и IE4.

где n — частота вращения электродвигателя, об/мин

Момент инерции ротора

Момент инерции — скалярная физическая величина, являющаяся мерой инертности тела во вращательном движении вокруг оси, равна сумме произведений масс материальных точек на квадраты их расстояний от оси

,

• где J – момент инерции, кг∙м2,
• m — масса, кг

Справка: В английской системе мер момент инерции измеряется в унция-сила-дюйм (oz∙in∙s2)

1 oz∙in∙s2 = 0,007062 kg∙m2 (кг∙м2)

Момент инерции связан с моментом силы следующим соотношением

,

где – угловое ускорение, с-2

,

Справка: Определение момента инерции вращающейся части электродвигателя описано в ГОСТ 11828-86

Номинальное напряжение

Номинальное напряжение (англ. rated voltage) — напряжение на которое спроектирована сеть или оборудование и к которому относят их рабочие характеристики .

Электрическая постоянная времени

Электрическая постоянная времени — это время, отсчитываемое с момента подачи постоянного напряжения на электродвигатель, за которое ток достигает уровня в 63,21% (1-1/e) от своего конечного значения.

,

где – постоянная времени, с

Механическая характеристика двигателя представляет собой графически выраженную зависимость частоты вращения вала от электромагнитного момента при неизменном напряжении питания.

Чего не делать

— Самые большие ошибки совершают те инженеры, которые все внимание сосредотачивают на щитке двигателя и ожидают пропорционального роста эффективности в их приложении, – предостерегает Фишбах. Любой, в том числе и энергосберегающий двигатель имеет свою характеристику, поэтому он должен быть подобран к конкретному применению

Например, двигатель энергетического класса «премиум» не сэкономит много энергии, если он будет загружен частично или будет использоваться спорадически

Любой, в том числе и энергосберегающий двигатель имеет свою характеристику, поэтому он должен быть подобран к конкретному применению. Например, двигатель энергетического класса «премиум» не сэкономит много энергии, если он будет загружен частично или будет использоваться спорадически.

Малиновски приводит пример замены старого двигателя, работающего с центробежным насосом, на новый премиум-класса. Ротор насоса, который был спроектирован под взаимодействие со старым двигателем, не заменяют. Новый, более производительный двигатель будет, вероятно, работать с более высокими оборотами, что вызовет общий рост потребления энергии. Система может быть более энергоэффективна, но дополнительная работа, которая будет совершена, может быть ненужной.

— Проектировщики, которые действительно заинтересованы увеличением эффективности, не будут стремиться исключительно к замене двигателя, а проанализируют всю систему на предмет расходования энергии, – советует Хансен. — Даже самый производительный двигатель, работая с низкоэффективной передачей, не принесет существенных энергетических выгод. Любая механическая передача между двигателем и нагрузкой — это потеря энергии. Очень точные геликоидальные трансмиссии сразу после извлечения из упаковки имеют КПД 90-95%. Изношенная трансмиссия — это КПД на уровне 50-60%.

— Самым лучшим решением с точки зрения эффективности машины был бы отказ от механических трансмиссий и применение моментных двигателей (с постоянными магнитами) – заключает он.

А вы включаете в проект, а потом покупаете двигатели с высоким КПД? Будьте к этому готовы.

Выводы

1. В настоящее время изобретено много тепловых двигателей, имеющих различную конструкцию. Но любая тепловая машина всегда содержит нагреватель, холодильник и рабочее тело.
2. Нагреватель нужен для того, чтобы сообщать тепловую энергию рабочему телу.
3. В качестве рабочего тела используется горячий пар, или раскаленный газ. Рабочее тело полученную тепловую энергию делит на две части. За счет одной части газ расширяется и совершает работу. Вторую часть энергии передается холодильнику.
4. Никакая тепловая машина не может работать без холодильника. Тепловая энергия, передаваемая холодильнику, рассеивается в окружающую среду и теряется безвозвратно. Даже КПД идеального теплового двигателя будет меньше единицы.
5. Показатель полезного действия можно посчитать, взяв отношение совершенной работы A к полученному от нагревателя количеству теплоты Q.
6. Реальные двигатели внутреннего сгорания, сконструированные инженером Дизелем, имеют максимальный КПД 44 процента. Это непревзойденный на сегодняшний день показатель среди всех выпускаемых промышленностью тепловых машин, не оснащенных дополнительными компрессорами.
