Кпп уаз 4 ступенчатая синхронизированная схема

Принцип работы и схема раздаточной коробки

Раздатка. распределение момента

Наверняка, многие, кто сталкивался с полноприводными автомобилями задавался вопросом: как работает раздатка? Принцип работы раздаточной коробки во многом зависит от его конструкции.

Схема и принцип работы простейшей раздаточной коробки выглядит примерно таким образом: коробка передач передает крутящий момент на ведущий вал раздаточной коробки (иногда между коробкой передач и раздаткой стоит ретардер), который в свою очередь передает момент на межосевой дифференциал.

Межосевой дифференциал распределяет крутящий момент между валом привода задней оси и валом привода передней оси (он также имеет важную функцию – он дает возможность вращаться осям с разной угловой скоростью). Дальше в зависимости от режима работы раздаточной коробки крутящий момент передается либо на оба моста, либо только на один. Здесь также важным элементом является механизм блокировки межосевого дифференциала, в задачи которого входит полное или частичное отключение межосевого дифференциала. Данная функция обеспечивает жесткое сцепление и, соответственно, одинаковую скорость вращения валов привода переднего и заднего моста.

Устройство и принцип работы

Схема коробки передач содержит сведения об основных и дополнительных элементах системы. Устройство коробки передач УАЗ включает в себя следующие агрегаты и детали:

1. Полностью синхронизированная установка, обеспечивающая выравнивание скорости и их плавное переключение.
2. Первичный вал на 2 опорах.
3. Косозубые промежуточные шестерни привода вала.
4. Радиально-упорный шарикоподшипник, состоящий из 2 рядов и расположенный на задней части вала, необходим для восприятия и своевременной реакции на возникающие во время вождения нагрузки в радиальной и осевой плоскостях.
5. Раздаточная коробка, состоящая из вала основного моста и шестерни с объемным рабочим ресурсом.

Подобные особенности конструкции дают возможность передвижения задним ходом. Механический тип коробки передач имеет главное преимущество, заключающееся в длительном периоде эксплуатации. Автомобиль с подобным устройством хорошо справляется с трудностями во время езды по пересеченной местности.

Устройство КПП и ее особенности

Коробка передач УАЗ включает в себя вилки, штоки отдельно для 1, 2, 3 и 4 скоростных диапазонов, а также заднего хода, муфту, вал, чехол. Снаружи расположен приводной рычаг выбора, который через систему тяг или соответствующих рычагов сообщается с ручкой переключения режимов работы силового устройства в кабине автомобиля.

Обязательное условие эксплуатации КПП УАЗ 452, в случае соблюдения которого коробка передач будет работать исправно, – обеспечение смазкой зубчатых зацеплений шестерен. Боковая крышка КПП УАЗ картера имеет наливное отверстие, а в самой нижней его части находится аналогичное сливное. Оба отверстия глушатся и тем самым изолируются обычными резьбовыми пробками.

Модернизированная уазовская КПП

Рассмотрев устройство трансмиссии данной модели автомобиля, можно ответить на вопрос о том, как именно осуществляется процесс переключения ступеней коробки передач и что при этом происходит с работающим на полных оборотах двигателем.

Обслуживание и ремонт

Вот что представляет собой раздатка УАЗ (“буханка”). Устройство, ремонт ее просты, а в обслуживании она неприхотлива, о чем свидетельствуют отзывы владельцев. Рекомендуется регулярно проверять уровень масла и осматривать каждое крепление. Также необходимо смазывать оси рычагов и регулировать передние тяги. Больше никаких настроек эта коробка не имеет.

Очень популярна среди любителей внедорожной техники раздаточная коробка автомобиля УАЗ-452. Отзывы о ней только положительные. Ремонтировать и обслуживать ее предельно просто, а запчасти можно приобрести и сейчас.

Использование раздаточной коробки

На рассматриваемых в настоящем Руководстве автомобилях устанавливается раздаточная коробка, не оснащенная межосевым дифференциалом, ввиду чего, во избежание быстрого износа редукторной сборки, следует избегать включения полноприводных режимов (4Н и 4L) при движении по сухим дорогам с хорошим покрытием! Используйте полноприводные режимы лишь в случаях действительной необходимости, — помните, что эксплуатация автомобиля с подключенным передним приводом сопряжена с увеличением расхода топлива, повышением вибрационного и шумового фона и ускорением степени износа шин! Скорость движения в режиме 4Н не должна превышать 90 км/ч!

Раздаточная коробка предназначена для распределения крутящего момента между передним и задним мостами автомобиля.

Рычаг переключения режимов раздаточной коробки помещается в нижней части центральной консоли, позади рычага переключения передач (РКПП)/селектора (АТ). На моделях с РКПП рычаг позволяет выбрать один из четырех режимов коробки: 2Н, 4Н, (N) и 4L, на моделях с АТ — один из трех: 2Н, 4Н, и 4L.

При активации полного привода (4L или 4H) следите за полнотой переключения, — неполное введение шестерен в зацепление сопряжено с риском потери контроля над управлением автомобилем!

На оборудованных вакуумными муфтами свободного хода моделях переключение между режимами 2Н и 4Н может производиться непосредственно во время движения автомобиля с небольшой скоростью (до 40 км/ч), причем необходимость в выжимании сцепления на моделях с РКПП отсутствует.

Для активации режима 4L следует полностью прекратить движение, выжать ножной/стояночный тормоз, выжать сцепление (модели с РКПП)/перевести рычаг селектора в положение «N» (модели с АТ), затем аккуратно переключить рычаг раздаточной коробки в положение 4L (модели с АТ)/сначала в положение N, затем в положение 4L (модели с РКПП).

Назначение положений рычага переключения режимов раздаточной коробки

При неполном выключении раздаточной коробки все колеса автомобиля могут вращаться свободно, — не забывайте взводить стояночный тормоз!

N — Только на моделях с РКПП. В нейтральном положении раздаточной коробки привод обоих мостов отключен. Встроенный в комбинацию приборов световой индикатор (см. Раздел Комбинация приборов, измерители, контрольные лампы и световые индикаторы) также отключается.

В данном режиме все колеса автомобиля свободно вращаются, — не забывайте взводить стояночный тормоз!

2H — Основной режим раздаточной коробки. Привод осуществляется только на колеса заднего моста. Световой индикатор отключен.

4H — Привод осуществляется на колеса обоих мостов. Световой индикатор горит. Режим предназначен для движения по дорогам со скользким или рыхлым покрытием (снег, грязь, песок), а также при потере сцепления колес с дорогой во время движения в режиме 2Н.

Скорость движения в режиме 4Н не должна превышать 90 км/ч!

4L — Все четыре колеса ведущие, редуктор раздаточной коробки переключен на понижающую передачу. Световой индикатор включен. Обеспечиваются максимальное сцепление колес с дорогой и максимальное тяговое усилие. Рекомендуется при необходимости пробраться через участок, покрытый глубоким снегом/грязью/песком, а также на особо крутых подъемах/спусках и при буксировке тяжелогруженых прицепов. Режим не предназначен для длительного использования.

УАЗ Патриот относится к автомобилям класса внедорожников, а из этого следует, что обязательным его дополнением должен быть полный привод всех четырех колес. Действительно, внедорожник оснащен такой функцией, что дает ему возможность выбираться из любых луж, болот и прочих видов препятствий, встречающихся на бездорожье. Именно об этом дополнении для внедорожника и пойдет речь в данном материале. Рассмотрим, как же работает полный привод и как его правильно включить, чтобы не нанести вреда конструкции автомобиля.

Проведение диагностики КПП УАЗ 469

Автомобиль подлежит диагностике, если ухудшилось его управление. Параллельно с этим могут быть слышны скрипы при смене передач. Также, необходимо проверить состояние коробки, если передачи активизируются самопроизвольно. В ряде случаев нужно заменить подшипники, шестерни чтобы решить проблему с возникновением шумов. При тугости переключения передач проверяются синхронизаторы. Основная причина того, почему возникает на внедорожнике необходимость замены составляющих запчастей коробки – их естественный износ.

Еще одна проблема, с которой может столкнуться водитель УАЗ – это течь масла из КПП. Данное проявление является результатом наличия повышенного уровня масла в КПП. Также, если во время заправки коробки новым горючим в систему попала вода, автомобилист в скором времени столкнется с проблемой течи жидкости из КПП. Однако не только использование некачественного масла может являться причиной того, что будут отмечаться утечка, так как на картере или в крышке КПП УАЗ 469 может иметься трещина.

Таким образом, в состав скоростной коробки автомобиля УАЗ 469 входит множество рабочих узлов, которые обеспечивают оптимальное функционирование автомобильной системы. Учитывая это, хозяин транспортного средства должен машину подвергать регулярному ТО. Это позволит снизить риск преждевременного ремонта КПП УАЗ 469.

Управление раздаточной коробкой УАЗ Буханка

Раздаточная коробка УАЗ Буханка управляется дистанционно, из кабины водителя. Рычаги, при помощи которых манипулируют автомобилем, расположены по правую сторону от пользователя. Верхний стержень активирует и выключает переднюю пару колёс машины, снабжен двумя позициями: верх (мост активирован), низ (мост деактивирован).

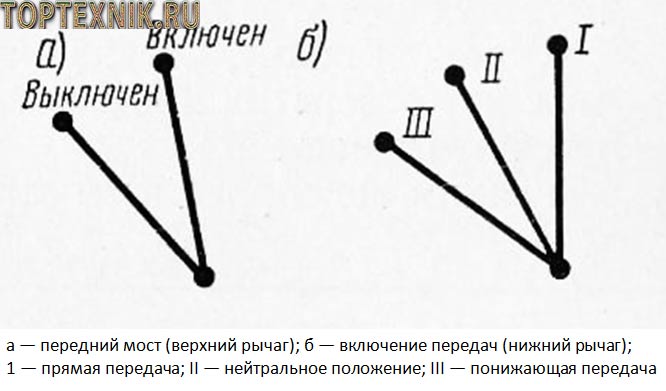

Положение рычагов раздатки УАЗ Буханка:

Расположение рычагов раздатки на УАЗ Буханка возможно в трёх вариантах. Первое, главная передача активирована, срединное (нулевое), главный вал не крутится, второе, активирована низкая передача.

С целью избежать поломки раздатки при неправильной активации передачи, предусмотрено блокирующее устройство. Изделие фиксируется в крышке стержней изменения передач. Благодаря предохранителю, пониженная ступень включается после активации передней пары колёс. Между тем, передняя пара колёс не активируется, при подключении пониженной передачи. Реализовано решение шариком, выполняющего роль замка. Сфера в крышке не даёт переместить стержни, деактивирует переднюю пару колёс, пока стержням не включат понижающую передачу. Замок не даёт перегрузить карданный вал и заднюю пару колёс.

Встречаются однорычажные управляющие элементы, один стержень поочерёдно активирует: переднюю пару колёс, нулевую, потом низкую ступени.

Причины возникновения поломок

Как правило, необходимость замены основных комплектующих деталей на КПП возникает с их естественным износом.

Основная причина течи масла из КПП – это наличие повышенного уровня горючего в системе. Для КПП на УАЗ следует использовать качественное масло. Если жидкость не будет иметь должное качество, то из-за этого могут возникать характерные шумы со стороны коробки. При износе синхронизатора или его деталей всегда отмечается затрудненная смена передач

Обратить внимание следует и на детали механизма переключения. При деформации зубьев шестерен нередко отмечается самовыключение передач

Особенность трансмиссии

На УАЗ 469 КПП является механической, рассчитанная на 4-ступени. При этом 4-х ступенчатая коробка оснащена синхронизаторами. Они необходимы для осуществления выравнивания скорости. Присутствуют валы, при этом первичный вал базируется на двух опорах. Шестерни привода промежуточного вала являются косозубыми.  Для восприятия возникновения во время передвижения радиальных и осевых нагрузок задняя опора вала включает двухрядный радиально-упорный шарикоподшипник. Такая КПП позволяет транспортному средству передвигаться задним ходом. Автотранспорт оснащен раздаточной коробкой. Раздаточная коробка УАЗ 469 включает валы ведущих мостов, шестерни, которые имеет продолжительный рабочий ресурс.

Коробка передач УАЗ 469, вид изнутри

Неисправности и ремонт

Первые признаки, указывающие на неполадки функционирования автомобильной системы, должны заставить автовладельца провести диагностику. В некоторых случаях это можно сделать собственными усилиями. Несложные поломки устраняются своими руками. Более сложные неисправности лучше доверить сервисному центру.

Признаки, указывающие на необходимость провести ремонт КПП УАЗ:

• ухудшение управления;
• скрипы и посторонние шумы при смене скоростей;
• самостоятельная активизация передачи.

В большинстве случаев, когда наблюдается нехарактерный шум, причина кроется в износе или дефекте подшипников и шестерни. Тугое переключение скоростей указывает на сбои функционирования синхронизаторов.

О необходимости проверки раздаточной коробки говорит ухудшение сцепления колес с дорожным полотном, повышенный уровень шума из области расположения агрегата. Повреждению способствуют: небрежная эксплуатация транспорта, несвоевременное техническое обслуживание, использование некачественных расходных материалов, топлива и трансмиссионного масла, отсутствие контроля в отношении объема рабочих жидкостей.

Другая группа проблем связана с протеканием масляной смеси из КПП. Возможные причины:

• превышение предельного объема масла в коробке;
• попадание в систему воды при заправке горючего;
• трещина на крышке агрегата или на картере.

Скоростная коробка УАЗ состоит из большого числа рабочих элементов и узлов. Их нормальное функционирование и взаимодействие обеспечивают надежное использование автотранспорта. Ремонт коробки передач не потребуется, если регулярно подвергать автомобиль техническому осмотру.

Регулировка механизма

После сборки и установки нового механизма переключения необходимо провести регулировку тяг и всей системы. Цель достигается сменой длины вертикальных и горизонтальных тяг. Последовательность настройки своими силами:

1. Рычаг переключения скоростей перевести в нейтральную позицию, а элемент, отвечающий за выбор передачи, переместить до упора.
2. 1 рычаг перевести в соответствующие скоростям 1 и 2 позиции. Контролируя отсутствие подтягивания элементов, соедините и зафиксируйте тягу выбора.
3. Аналогичные действия необходимо провести для других ступеней передач.

После работы следует проконтролировать полноту включения скоростей путем запуска первой передачи и заднего хода. Рычаг не должен соприкасаться с другими деталями и элементами управления. Оптимальная величина зазора — до 3 мм.

Как разобрать

Перед тем как отремонтировать КПП 5- или 4-ступенчатую (нового образца), необходимо внимательно изучить схему устройства, подготовить материал и инструменты. Для самостоятельного демонтажа агрегата потребуются:

• ключи: рожковые и торцевые;
• отвертки;
• молоток;
• монтажная лопата.

Большой вес изделия из-за контакта с раздаточной системой требует наличия помощника во время работы и снятия коробки.

Как собрать

Сборка и установка АКПП производится в следующем порядке:

1. Помещение коробки на место, закручивание болтов и других крепежных элементов.
2. Присоединение к основной конструкции раздаточной коробки.
3. Монтаж вилки выключения механизма скоростей, поддона сцепления около глушителя, рамы, вала спидометра и кардана. На этом этапе можно собрать рычаг.
4. Установка в салон сидений.
5. Заливка в емкость нового трансмиссионного масла.

После этого можно снимать автомобиль со смотровой ямы. Чтобы поставить на УАЗике новую коробку передач и заменить другие детали, предварительно внимательно ознакомьтесь со схемой устройства механизма.

Замена раздаточной коробки

Для установки новых комплектующих следует использовать только качественные детали, подходящие для модели автомобиля. Это залог комфортной езды, надежного функционирования всех элементов системы.

Процесс включает в себя следующие этапы:

1. Снятие и разбор агрегата.
2. Диагностика неисправностей.
3. Замена изношенных элементов или установка новой раздаточной коробки.

Для демонтажа устройства потребуется:

• зафиксировать транспорт на смотровой яме;
• опустить стояночный рычаг тормоза;
• перевести остальные элементы выбора и смены скоростей в нейтральную позицию;
• снять кожух, рукоятки, все соединяющие элементы провода, чехлы и облицовку.

Установить новый агрегат необходимо в обратной последовательности.

Продлить срок службы механизма поможет своевременное техническое обслуживание, диагностика основных и вспомогательных узлов, регулярная замена изношенных деталей, использование качественной топливной и масляной смеси, расходных материалов, бережная эксплуатация транспорта и следование рекомендациям производителя.

“>

Составляющие трансмиссии УАЗ

На машинах семейства УАЗ – 452 нового образца присутствует механическая КПП (четырехступенчатая). Обеспечивают облегченное включение передач синхронизаторы инерционного типа. Пятиступенчатая коробка передач АДС является синхронизированной на всех передачах переднего хода.

КПП УАЗ

На УАЗ может устанавливаться 5-МКПП Даймос (DYMOS). Данная коробка передач отличается своей надежностью. Средний ресурс ее работы – 300000 км пробега. Заливная пробка расположена посредине коробки, сливная снизу. Их представляется возможным открутить при помощи шестигранного ключа. Когда происходит слив масла, следует подготовить специальную тару. Новую жидкость нужно заливать до имеющегося на коробке уровня маслоналивного отверстия. Щуп позволяет точно определить то, до какой отметки залита жидкость. Альтернативой щупа может выступать длинный гвоздь. В целях профилактики, каждые 15000 км необходимо замерять уровень масла.

Коробка передач имеет наружные рычаги переключения. Рычаг в кабине свободно перемещается как параллельно, так и перпендикулярно своей оси.

Машина оснащается раздаточной коробкой. В конструкцию раздаточной коробки на УАЗ 452: валы ведущих мостов, шестеренки. Все перечисленные комплектующие детали находятся в чугунном картере. Картер и крышка соединяются гайками. Надежно закреплены в крышке штоки вилки переключения.

Имеется шлиц, подшипники. Здесь присутствует винтовая шестерня привода спидометра. На подшипниках «буханки» зафиксирован промежуточный вал. На данной коробке имеются надежные шестерни с прямыми зубьями.

Таким образом, КПП на УАЗ 452 состоит из множества узлов и агрегатов. Данный узел нуждается в регулярном ТО.

Положения рычага раздатки и их значения

Раздаточный редуктор классического образца управляется при помощи отдельной рукоятки. Рычаг перемещается по траектории в виде буквы П, всего предусмотрено 4 положения рукоятки. Нейтральной считается позиция, при которой рычаг находится в левой нижней точке литеры П.

При использовании редуктора следует учитывать наличие хабов в ступицах передних колес (ставились на заводе до 2007 г., а затем — владельцами самостоятельно). Если на машине присутствуют элементы, то необходимо предварительно активировать привод путем поворота рукояток на ступицах.

Положения рычага управления редуктором на УАЗ «Патриот»:

1. Чтобы отключить привод на передний мост, следует перевести рукоятку в базовое положение. При этом крутящий момент передается на задние колеса. Данный режим работы предназначен для эксплуатации автомобиля на дорогах с твердым покрытием в летний или зимний период времени. Завод рекомендует использовать режим при повседневной эксплуатации автомобиля Patriot, так как из-за уменьшения нагрузки на двигатель происходит снижение расхода топлива. Одновременно отмечается уменьшение шумности при движении машины.
2. Движение рычага вперед и вправо позволяет включить подачу крутящего момента на передние колеса (в раздаточном редукторе включена прямая передача). Допускается активация режима в движении (скорость до 60 км/ч). При включении привода на стоящей машине возможны затруднения из-за положения шестерней в редукторе, после перемещения машины на 20-30 см вперед привод включается без заедания. Режим используется при движении по мокрому проселку и на засыпанных снегом или обледеневших трассах с твердым покрытием.
3. Движение рычага из позиции 2 вправо и назад до середины хода позволяет включить нейтральное положение в редукторе. При этом карданы останавливаются, машина остается неподвижной (вне зависимости от положения рычага в основной коробке передач).
4. Движение рычага вправо и до упора позволяет включить пониженный ряд в раздаточном редукторе с сохранением передачи крутящего момента на передний и задний мост. Режим применяется при движении в сложных дорожных условиях (например, по снегу глубиной более 400 мм или по грязи, достигающей центра ступиц колес). Пониженная передача используется при движении в горах (в т. ч. с прицепом) или при форсировании болот или ручьев.

Завод-изготовитель запрещает использовать привод на 2 моста при езде по сухой дороге. При движении по закруглениям шоссе или при поворотах внешние колеса проходят большее расстояние по сравнению с внутренними. Для компенсации подобного эффекта используется межосевой дифференциал, который на машинах Патриот не предусмотрен. В результате возрастают механические нагрузки на компоненты трансмиссии, что приводит к разрушению деталей и истиранию беговых дорожек покрышек.

Необходимость диагностики коробки передач УАЗ модели 452

Данный автотранспорт обязательно подлежит диагностике, если стало ухудшаться управление, стали слышны характерные скрипы, когда происходит смена передач или передачи стали самопроизвольно меняться. Раздаточная коробка УАЗ должна быть проверена, если заметно ухудшилось сцепление колес с дорогой, стал появляться гул, нарастающий шум при ее работе.

Во время прохождения ТО мастера должны проверить систему на предмет течи масла, уровень смазки. Все изношенные детали в системе трансмиссии должны быть заменены на новые. Также, диагностика подразумевает осуществление смазки оси рычагов, регулировку передних тяг.

Приводной вал заднего моста

Из чего состоит раздатка УАЗ, в чем особенности? Этот вал установлен на двух шариковых подшипниках. Чтобы защитить элемент от осевых перемещений, его удерживает задний подшипник с упорным кольцом и крышкой. На передней части вала закреплена шестерня. Внутренний ее венец имеет шлицы. Функция данной шестерни – привод переднего ведущего моста. Внутренние шлицы необходимы для включения прямой передачи в раздаточной коробке.

На шлицах между подшипников также установлена шестеренка винтового типа. Она служит приводом для спидометра. Задняя часть вала с помощью гайки с коническим выступом через фланец соединена с карданным. Если затянуть эту гайку, ее конический выступ загнется в один из пазов, которые нарезаны на резьбе и застопорится.

Промежуточный вал

Данный элемент также удерживается в коробке за счет двух подшипников. В качестве переднего применяется роликовый. Он радиального типа. Обойма, в которой находятся ролики, запрессовывается в корпус. Она скрыта заглушкой. Внутренняя обойма установлена непосредственно на валу. Второй подшипник (задний) удерживается на промежуточном валу при помощи гайки. Элемент оснащен упорным кольцом, которое служит для его фиксации, а также для крепления вала в корпусе. Наружная часть подшипника оснащается крышкой. Промежуточный вал представляет собой единую деталь с шестеренкой понижающей передачи. Также на нем имеются шлицы для установки шестерни. Она позволяет включать задний ведущий мост.

Это интересно: Как делается регулировка и ремонт тормозов на автомобилях УАЗ — разбираем детально

Неисправности и ремонт

Первые признаки, указывающие на неполадки функционирования автомобильной системы, должны заставить автовладельца провести диагностику. В некоторых случаях это можно сделать собственными усилиями. Несложные поломки устраняются своими руками. Более сложные неисправности лучше доверить сервисному центру.

Признаки, указывающие на необходимость провести ремонт КПП УАЗ:

• ухудшение управления;
• скрипы и посторонние шумы при смене скоростей;
• самостоятельная активизация передачи.

В большинстве случаев, когда наблюдается нехарактерный шум, причина кроется в износе или дефекте подшипников и шестерни. Тугое переключение скоростей указывает на сбои функционирования синхронизаторов.

О необходимости проверки раздаточной коробки говорит ухудшение сцепления колес с дорожным полотном, повышенный уровень шума из области расположения агрегата. Повреждению способствуют: небрежная эксплуатация транспорта, несвоевременное техническое обслуживание, использование некачественных расходных материалов, топлива и трансмиссионного масла, отсутствие контроля в отношении объема рабочих жидкостей.

Другая группа проблем связана с протеканием масляной смеси из КПП. Возможные причины:

• превышение предельного объема масла в коробке;
• попадание в систему воды при заправке горючего;
• трещина на крышке агрегата или на картере.

Скоростная коробка УАЗ состоит из большого числа рабочих элементов и узлов. Их нормальное функционирование и взаимодействие обеспечивают надежное использование автотранспорта. Ремонт коробки передач не потребуется, если регулярно подвергать автомобиль техническому осмотру.

Регулировка механизма

После сборки и установки нового механизма переключения необходимо провести регулировку тяг и всей системы. Цель достигается сменой длины вертикальных и горизонтальных тяг. Последовательность настройки своими силами:

1. Рычаг переключения скоростей перевести в нейтральную позицию, а элемент, отвечающий за выбор передачи, переместить до упора.
2. 1 рычаг перевести в соответствующие скоростям 1 и 2 позиции. Контролируя отсутствие подтягивания элементов, соедините и зафиксируйте тягу выбора.
3. Аналогичные действия необходимо провести для других ступеней передач.

После работы следует проконтролировать полноту включения скоростей путем запуска первой передачи и заднего хода. Рычаг не должен соприкасаться с другими деталями и элементами управления. Оптимальная величина зазора — до 3 мм.

Причины возникновения поломок

Как правило, необходимость замены основных комплектующих деталей на КПП возникает с их естественным износом.

Основная причина течи масла из КПП – это наличие повышенного уровня горючего в системе. Для КПП на УАЗ следует использовать качественное масло. Если жидкость не будет иметь должное качество, то из-за этого могут возникать характерные шумы со стороны коробки. При износе синхронизатора или его деталей всегда отмечается затрудненная смена передач

Обратить внимание следует и на детали механизма переключения. При деформации зубьев шестерен нередко отмечается самовыключение передач

Поломки

Что касается характерных неисправностей КПП УАЗ 452, то они поделены на 3 группы.

Вылеты передач

Причины

Из-за износа либо сминания компонентов посадка по центрирующим поверхностям заметно ослабляется.

Действия

Необходима замена компонентов. Подбор ступицы синхронизатора должен производиться с муфтой. Подбор шестерни I передачи осуществляется по вторичному валу, причем зазор при незначительном смещении должен быть минимальным. Возможна замена подшипников шестерен, втулок либо же шестерней с втулками.

Сложности с включением скоростей

Причины

Блокировка включения передач синхронизатором из-за неисправности сцепления.

Действия

Регулировка привода выключения сцепления.

Причины

Естественный износ компонентов синхронизатора.

Действия

Причины

Износ либо изгиб вилок и прочих компонентов узла переключения.

Действия

Замена либо выпрямление элементов.

Причины

Шестерня I передачи начинает заедать на вторичном валу. Это спровоцировано задирами на посадочной поверхности. Они образуются на торцах шлицев из-за того, что шестерня при включении II передачи бьет о зубья.

Действия

В такой ситуации без разбора коробки УАЗ 452 не обойтись. Нужно убрать заусенцы на шлицах шестерни и задиры на вторичном валу.

Шумовой фон КПП УАЗ 452

Крепление КПП с картерами сцепления и раздаткой ослабевает.

Действия

Нужна затяжка всех гаек и болтов.

Причины

Действия

Замена масла и промывка картера.

Причины

Снижение уровня масла или его несоответствие регламенту.

Действия

Замена масла либо доливка до нужного уровня.

Причины

Износ либо разрушение элементов.

Действия

Разбор КПП и замена изношенных компонентов.

Как видно, некоторые поломки КПП УАЗ 452 настолько серьезны, что ликвидировать их самостоятельно вряд ли получится, а потому придется обращаться в автосервис. С другими же можно справиться и самому.
