Коробка передач: назначение, виды коробок передач, их преимущества и недостатки

О расшифровке

Сам по себе код выглядит как определённый набор цифр. Заканчивается он чаще всего как 01 001, можно встретить сочетания 43 001, но цифровые позиции сменяются нечасто.

Такие сочетания обозначают осуществление перевода денежных сумм в один из филиалов предприятия. Сам код состоит из 9 цифр. Значение у них будет следующим:

• код региона на территории РФ скрывается в первых двух цифрах;
• следующие две означают, в какой именно инспекции организация поставлена на учёт;
• в пятой и шестой цифрах скрывают конкретную причину, по которой произошла постановка;
• оставшиеся 7, 8 и 9 символы означают, что фирма несколько раз вставала на учёт по одной и той же причине.

Если информацию о коде не заполнить в документах, то организация не сможет работать в соответствии с требованиями текущего налогового закона.

Например, код начинается как 7713. Это значит, что организация стоит на учёте в Московском отделении ИФНС №13. В специальных ведомственных справочниках приведены не только сами цифры, но и их расшифровка. Статус у документа такой, что его относят к сугубо внутренним. Есть обозначения, которые указывают на конкретные обстоятельства:

1. 02, 03, 43. Для обозначения регистрации филиала, принадлежащего отечественной компании.
2. 04, 05, 44. Значит регистрируется конкретное представительство от функционирующей организации.
3. 31, 32, 45. Сообщение о том, что работу открыло обособленное подразделение.

Такие номера уже не присваиваются, хотя до сих пор сохраняют действительность. Никаких изменений с ними не происходит, и организации продолжают свою работу.

Без КПП

В документах КПП становится важнейшим элементом для проведения безналичных операций. Реквизиты организаций разделяются на общие и банковские. Именно к последней группе относят КПП, если изучить сложившуюся практику.

Общая информация – любые сведения, которые позволят идентифицировать фирму. Обычно сюда входят сведения, которые касаются регистрации, а также юридические адреса.

С КПП

КПП важен для всех операций, подразумевающих проведение безналичных расчётов. Размер операции и суммы значения не имеют. Сначала в таком случае идёт полное наименование, а потом – номера расчётных счетов. После этого идут дополнительные сведения, включающие и КПП.

Как изменить реквизиты организации в программе 1C, вы узнаете из данного видео.

Назначение и устройство МКПП

МКП на данный момент не самые распространенные, хотя тоже широко используются благодаря надежности, простоте конструкции, ремонтопригодности. Скорость выбирает и переключает водитель вручную. Главное назначение МКПП — преобразование крутящего момента и его передача от мотора на колеса, изменяя передаточное число.

Устройство МКПП:

1. корпус, он же картер;
2. два, три или больше валов: ведущий, ведомый (может быть два или больше), промежуточный (если модель с тремя валами);
3. шестерни валов;
4. рычаг переключения скоростей;
5. синхронизатор (2 блокировочных кольца, муфта, сухари),
6. проволочные кольца;
7. подшипники, сальники.

По количеству валов МКП делятся на:

• двухвальные;
• трехвальные.

По количеству ступеней бывают

• 4-ступенчатые;
• 5;
• 6.

Неотъемлемая часть МКП сцепление, отсоединяющая коробку от мотора, не повреждая в процессе переключения агрегаты. Говоря упрощенно, сцепление выключает крутящий момент, переключая двигатель и колеса на холостую работу.

Двухвальная коробка передач: устройство и принцип работы

МКПП с двумя валами устанавливаются в легковые авто с передним приводом. Какое-то количество шестеренок вращаются, остальные закреплены, шестерни ведущего и ведомого валов зацеплены. На каждый вал обязательно установлен хотя бы один синхронизатор.

Принципиальная схема устройства двухвальной коробки передач

Для чайников принцип работы можно объяснить как соединение шестерен с разным количеством зубьев, чтобы приспособить работу двигателя (обороты) к постоянно меняющейся скорости автомобиля при разгоне или торможении.

Первичный вал через маховик соединен с коленвалом двигателя, передаточные числа передаются с него на вторичный, потом на передние колеса через главную передачу и дифференциал. Благодаря отсутствию промежуточного вала у такой КПП небольшие размеры.

Для соединения шестерен используются муфты синхронизаторов. При необходимости увеличить количество ступеней в КП устанавливают 2 или 3 вторичных вала.

Переключающий скорости механизм располагается отдельно от трансмиссии, связывается с ней тягами или тросиками.

Устройство механизма для переключения скоростей:

• рычаг выбора передачи, оснащенный тросом для ее включения;
• шток, оснащенный вилками;
• рукоятка для переключения скорости;
• блокирующий замок.

В процессе изменения скорости рычаг перемещается вертикально и горизонтально, переводя усилие на устройство, выбирающее нужную передачу.

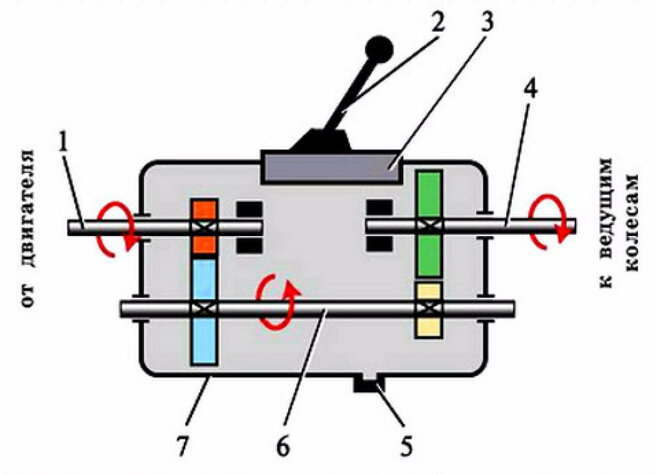

Трехвальная коробка передач — устройство и принцип работы

Трехвальные коробки передач монтируются на автомашины с задним приводом, устройство и принцип работы мало отличается от агрегата с двумя валами, основное отличие конструкции — присутствие дополнительного (промежуточного) вала.

Устройство 3-вальной, 5-ступенчатой коробки передач

1 — первичный вал; 2 — крышка подшипника; 3 — выключатель света заднего хода; 4 — манжета первичного вала; 5 — задний подшипник первичного вала; 6 — шестерня привода промежуточного вала; 7 — сапун; 8 — шестерня 3-й передачи; 9 — передний картер; 10 — шестерня 1-й передачи; 11 — шестерня заднего хода; 12 — штоки переключения передач; 13 — шарик-фиксатор; 14 — пружина; 15 — рычаг переключения; 16 — защитный уплотнитель; 17 — колпак рычага; 18 — корпус рычага переключения; 19 — задний картер; 20 — вторичный вал; 21 — манжеты удлинителя заднего картера; 22 — сталебаббитовая втулка; 23 — шестерня привода спидометра; 24 — привод спидометра; 25 — задний подшипник промежуточного вала; 26 — шестерня 5-й передачи; 27 — болты крепления оси промежуточной шестерни заднего хода; 28 — промежуточная шестерня заднего хода; 29 — промежуточный вал; 30 — маслозаливная пробка.

Соединенный со сцеплением первичный вал через шестеренчатую передачу передает крутящий момент промежуточному, все шестерни которого жестко зафиксированы. Первичный и вторичный валы вращаются в одной оси, но независимо друг от друга. Шестерни первичного вала не зафиксированы, вторичный с промежуточным сцеплены постоянно. Между шестеренками вторичного вала монтируются выравнивающие скорость вращения синхронизаторы.

Механизм переключения (шток, рычаг, вилки), монтируется на корпус коробки. Устанавливается так же устройство, предотвращающее одновременное включение двух скоростей.

Существуют типы механических КПП с большим количеством ступеней (от 4-х до 6-и), оснащенные дополнительными коробками передач, которые называют редукторами. Они бывают понижающие (демультипликаторы), повышающие (мультипликаторы). Первые с двумя, тремя скоростями монтируются за КПП, до 3-х раз уменьшает передаточное число. Вторые монтируются перед КПП, в 2 раза увеличивают количество передач.

Принцип работы и устройство двухвальной МКПП

Суть функционирования МКПП состоит в создании соединений между первичным и вторичным валом путем варьирования шестерней с различным количеством зубьев, что адаптирует трансмиссию под постоянно меняющиеся обстоятельства передвижения транспортного средства.

Для несведущих в этих вопросах людей суть функционирования МКПП возможно объяснить упрощенно, для понимания сути вопроса.

Данный силовой агрегат обеспечивает необходимые режимы работы мотора путем изменения количество оборотов, изменяя передаваемое усилие на ведущие колеса. Соответственно, при уменьшении количества оборотом снижается передаваемое усилие, а при увеличении — увеличивается. Это необходимо при удержании требуемого режима работы мотора при начале движения, снижении скорости или разгоне.

Двухвальная МКПП состоит:

• ведущий и ведомый вал;
• шестерни ведущего и ведомого валов;
• главная передача;
• дифференциал;
• синхронизаторы;
• механизм переключения передач;
• корпус — картер.

В таких трансмиссиях вращающий момент передается от шестеренок первичного вала на шестеренки ведомого. Ведущий вал соединяется с мотором через маховик, а ведомый передает вращающий момент на передние колеса. Располагаются они параллельно.

Без промежуточного вала, характерного для трехвальных МКПП, габариты агрегата меньше, как и вес, но увеличенное количество шестерен приводит к снижению КПД. Компактный размер такой трансмиссии позволяет устанавливать ее и на тяжелые мотоциклы.

Параллельно первичному валу, на котором закреплены шестеренки, располагается вторичный с набором шестеренок. Шестеренки валов постоянно взаимодействуют друг с другом и при этом свободно крутятся на оси.

Ведущая шестеренка главной передачи на вторичном валу крепко зафиксирована. Между шестерёнками находятся муфты синхронизаторов.

Для уменьшения габаритов агрегата и для увеличения количества ступеней устанавливается до трех вторичных валов, на каждом из них стоит шестеренка главной передачи, которая постоянно взаимодействует с ведомой шестеренкой.

Главная передача и дифференциал трансформируют вращающий момент вторичного вала на ведущие колеса машины. Дифференциал дает возможность вращаться колесам с разной скоростью, что становится заметным на попадание одного из ведущих колес на скользкую поверхность.

Механизм переключения ступеней обычно располагается вне корпуса трансмиссии. Связь между ним и трансмиссией осуществляется с помощью тросов и тяг. Наиболее простым и распространенным является переключение с помощью тросов.

Устройство механизма переключения скоростей:

• трос выбора ступеней и рычаг управления;
• трос включения скоростей и рычаг их выбора;
• шток включения передач с вилками и рукоятка включения скоростей;
• блокирующий замок.

При выборе ступеней происходит поперечное перемещение рычага управления, при включении — продольное.

Принцип работы двухвальной коробки во многом сходен с функционированием трехвальной. Основным отличающим принципом является некоторая специфика работы переключающего ступени механизма.

При включении конкретной скорости рычаг управления будет двигаться и продольно и поперечно. При поперечном перемещении усилие переходит на трос, который действует на рычаг выбора ступеней, который, с свою очередь, поворачивает шток вокруг оси и способствует выбору требуемой передачи.

Вариатор, бесступенчатые коробки передач, устройство и принцип работы

Принцип работы вариатора можно объяснить на простом примере. Вспомните горный велосипед — цепь и две звездочки различного диаметра. На заднем колесе больше звездочек, что ранее считалось объектом необычайной гордости.

Работает это следующим образом. Задействуешь звездочку большого диаметра, и ехать становится легче. А на ровной дороге применяют звездочку меньшего диаметра, и хоть приходится прилагать большие усилия, скорость набирается гораздо быстрее.

Вариатор работает по похожей схеме, однако вместо цепи применяется ремень, а звездочки заменяют шкивы. Как и на заднем колесе горного велосипеда, функцию нескольких звездочек выполняет один шкив, который способен менять диаметр.

Руководствуясь командами ЭБУ, диаметр шкива корректируется. Ременная передача является соединенными металлическими пластинами или многозвенной цепью. Преимущество очевидно — эффективная и комфортная работа вариатора устраняет толчки и рывки, которые свойственны АКПП.

Недостатки вариатора:

1. Пробуксовки способны привести к серьезным неисправностям.
2. Дороговизна.
3. Не удается обойтись без классического гидротрансформатора, а это усложнение механизма и дополнительные затраты.
4. Сложная работа с программным обеспечением двигателя (необходимо устранить типичный гул, который возникает при наборе скорости).

Устройство механической коробки передач

Конструктивно МКПП состоит из следующих элементов:

• картера;
• первичного, вторичного и промежуточного валов с шестернями;
• дополнительного вала и шестерни заднего хода;
• синхронизаторов;
• механизма переключения передач с замковым и блокировочным устройствами;
• рычага переключения.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Говоря упрощенно — сцепление отключает крутящий момент. В момент выжатой педали сцепления мотор и колеса автомобиля вращаются отдельно друг от друга.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с двигателем, второй — с колесами. В момент отпускания педали сцепления диски прижимаются и начинаются вращаться вместе. Именно поэтому и важна плавность отпускания педали.

Шестерни и валы

В стандартных МКПП оси валов расположены параллельно, на них располагаются шестеренки. Ведущий (первичный) вал присоединяется к маховику мотора через корзину сцепления, находящиеся на нем продольные выступы передвигают второй диск сцепления и передают через жестко закрепленную ведущую шестерню вращающий момент на промежуточный вал.

В хвостовике ведущего вала расположен подшипник, к которому примыкает конец вторичного. Отсутствие фиксированной связи делает возможным крутиться валам независимо друг от друга в разных направлениях и с разными скоростями.

На ведомом вале имеется целый набор различных шестерней как жестко закрепленных, так и свободно вращающихся.

Синхронизаторы

Угловые скорости первичного и вторичного валов уравниваются при содействии синхронизатора и становится возможным смена ступени. Синхронизаторы обеспечивают более щадящий режим эксплуатации КПП и пониженный шум.

Во время включения водителем передачи муфта подается в сторону нужной шестеренки. Во время перемещения усилие переходит на одно из блокировочных колец муфты. За счет разных скоростей между шестерней и муфтой конические поверхности зубьев взаимодействуют с помощью силы трения. Она поворачивает блокировочное кольцо на упор.

Зубья последнего устанавливаются против зубьев муфты, поэтому последующее смещение муфты становится невозможным. Муфта заходит без противодействия в зацепление с малым венцом на шестерне. Шестерня за счет такого соединения жестко блокируется с муфтой. Такой процесс осуществляется за доли секунды. Один синхронизатор обычно обеспечивает включение двух передач.

Робот

Рассмотрев механическую и автоматическую коробки передач, можно перейти и к более сложным разновидностям КПП, которые возникли в истории создания автомобилей сравнительно недавно.

Так, одним из наиболее современных типов трансмиссий является робот. По своей сути, данный тип является гибридом механики и автомата и сочетает в себе все их преимущества. Так, принцип работы взят от механической трансмиссии. То есть здесь в роли ведущего и ведомого звеньев предстают металлические шестерни на валах, которые поочередно сменяются и изменяют передаточное число.

Также здесь есть и сцепление, но его управление на авто происходит автоматически, равно как и само переключение скоростей. Такие операции производит искусственный интеллект, построенный на системе чипов и плат. К сожалению, наряду с удобством, стоимость ремонта такого оборудования значительно возрастает, а надежность агрегатов теряется.

Что такое КПП в реквизитах организации

КПП банка — это реквизит, состоящий из 9 цифр, в которых зашифрована информация о постановке организации на учет в Налоговой службе. Разберемся, какую информацию с их помощью можно получить, в том числе, анализируя банковские реквизиты.

КонсультантПлюс ПОПРОБУЙТЕ БЕСПЛАТНО

Получить доступ

Согласно требованиям Налогового кодекса РФ, каждый плательщик налогов и сборов — будь то юридическое или физическое лицо — регистрируется, встает на учет. в ФНС.

При регистрации ему присваивают идентификационный номер (ИНН). В дополнение налогоплательщику-организации присваивается код причины постановки на учет.

В нем содержится большой объем информации, если вы умеете ее читать.

• первые 4 (NNNN) позволяют определить конкретную налоговую инспекцию, где зарегистрировалось юридическое лицо. Коды ищите с помощью бесплатного онлайн-сервиса от Налоговой службы «Определение реквизитов ИФНС, органа государственной регистрации ЮЛ и/или ИП, обслуживающих данный адрес»;
• следующие 2 знака (PP) означают непосредственно причину постановки на учет. В соответствии со справочником «Причины постановки на учет налогоплательщиков-организаций в налоговых органах», российским компаниям присваивают значения от 01 до 50, а иностранным — от 51 до 99
• оставшиеся 3 цифры ({XXX) показывают, сколько организаций уже зарегистрировались по конкретной причине.

Разберем конкретный пример расшифровка КПП сделана для кода банка. При регистрации ПАО Сбербанк присвоили код 773601001. Первые 4 цифры (NNNN) — 7736. Это номер ИФНС России № 36 по г. Москве в Юго-Западном административном округе. Следующие 2 цифры (PP) — 01.

В соответствии с ведомственным справочником, такое значение присваивается в случае постановки на учет по месту нахождения налогоплательщика. Если налогоплательщик зарегистрирован в виде филиала, значения PP равны 02, 03 и 43 (эти цифры вы увидите в таблице кодов региональных представительств банков).

Последние 3 цифры (ХХХ), 001, показывают, что ПАО Сбербанк — первый налогоплательщик, которого столичная ИФНС № 36 зарегистрировала по месту его нахождения.

Коды основных банков

Все крупные российские банки имеют региональные отделения, и набор цифр у каждого отделения свой. Примеры объединим в таблицу

Реквизиты в корпоративной документации

Обратите внимание, что в договорах допускается несколько вариантов указания сведений. Реквизиты это обязательные данные, без указания которых документ становится недействительным

Точный перечень зависит от вида документа. Среди обязательных:

• юридический адрес;
• ИНН, КПП;
• реквизиты банка, в котором обслуживается организация;
• телефон и адрес электронной почты.

Поскольку код выдается одновременно с ИНН, часто эти две цифровые комбинации: ИНН и КПП, в реквизитах записываются вместе, через наклонную черту. В договоре это выглядит так:

Но это не единственный правильный вариант. Допустимо записывать данные и отдельно. Вот так:

Есть ли код у ИП

По закону, этот идентификатор присваивают только организациям. У ИП его нет. Но если при заключении договора вы видите среди информации КПП — это информация о банке, где у предпринимателя открыт счет.

Зачем его указывает индивидуальный предприниматель? Все просто: при заполнении платежного поручения необходимо указать КПП получателя — в данном случае банка-получателя.

Если при составлении документов осталось неясным, что такое КПП банка и где найти эти цифры в реквизитах, самое простое — спросить у партнера. У него обязательно имеются все данные о кредитной организации, где хранятся его деньги.

Второй вариант — по ИНН найти информацию о банке, например, на сайте ФНС. Еще один способ — обратиться непосредственно в колл-центр банка или поискать сведения на его официальном сайте, но этот способ самый трудоемкий.
