Особенности применения разных типов нагнетателей

Подходящие двигатели

Проще всего сделать турбо ВАЗ на базе 16-клапанного агрегата. Он отличается достаточно простой конструкцией и за счет этого так же прост в тюнинге и обслуживании

И самое важное – он идеально подойдет для автоспорта, так как при минимальных затратах способен выдавать достаточную мощность

Старые моторы, оснащенные карбюраторной системой питания, подобному тюнингу практически не поддаются. Но некоторые умельцы все-таки строят турбо ВАЗ-2106. 8- клапанные инжекторные моторы подошли бы для гражданской эксплуатации, однако в автоспорте нужна и важна каждая лошадиная сила. Специалисты в автотюнинге рекомендуют использовать именно 16-клапанные двигатели ВАЗ.

Конструкция и принцип работы механического наддува

В современном автомобилестроении применяется несколько видов систем механического наддува, каждая из которых имеет свои конструктивные особенности и принцип нагнетания воздуха.

Устройство механического наддува

Система механического наддува состоит из следующих элементов:

• механический нагнетатель (компрессор);
• интеркулер;
• дроссельная заслонка;
• заслонка перепускного трубопровода;
• воздушный фильтр;
• датчики давления наддува;
• датчики температуры воздуха во впускном коллекторе.

Схема работа механического наддува

Управление механическим нагнетателем осуществляется при помощи дроссельной заслонки, которая при высоких оборотах открыта. При этом заслонка трубопровода закрыта, и весь воздух поступает во впускной коллектор двигателя. Когда двигатель работает на низких оборотах, открыта под небольшим углом, а заслонка трубопровода открыта полностью, что обеспечивает возврат части воздуха на вход компрессора.

Поступающий из нагнетателя воздух проходит через интеркулер, что снижает температуру нагнетаемого воздуха примерно на 10°C, способствуя более высокой степени его сжатия.

Типы привода механического наддува

Ременной привод кулачкового компрессора

Передача крутящего момента от коленчатого вала к механическому компрессору может осуществляться различными способами:

• Система прямого привода – предполагает  монтаж компрессора непосредственно на фланец коленчатого вала двигателя.
• Ременный привод. Передача усилий реализуется при помощи ремня. Различные производители используют свои виды ремней (плоские, клиновидные или зубчатые). Системы с использованием ремня характеризуются коротким сроком службы и вероятностью возникновения проскальзывания.
• Цепной привод. Имеет аналогичный ременному приводу принцип.
• Шестеренчатый привод. Недостатком такой системы является повышенный шум и большие габариты.

Виды механических компрессоров

Центробежный компрессор

Каждый тип привода наддува имеет свои эксплуатационные особенности. Всего различают три вида механических нагнетателей:

• Центробежный нагнетатель. Самый распространенный вид механических нагнетателей. Основной рабочий элемент системы – колесо (крыльчатка), которое имеет сходную конструкцию с компрессорным колесом . Оно вращается со скоростью порядка 60 000 оборотов в минуту. При этом воздух всасывается в центральную часть компрессорного колеса в режиме высокой скорости и малого давления. Пройдя через лопасти нагнетателя, воздух подается во впускной коллектор, но уже в режиме низкой скорости и высокого давления. Этот вид нагнетателя используется в комплексе с турбокомпрессорами для устранения .
• Винтовой нагнетатель. Представляет собой систему из двух вращающихся шнеков (винтов) конической формы. Воздух, попадая в более широкую часть, проходит по камерам компрессора и, благодаря вращению, сжимается и нагнетается в патрубок впускного коллектора. Такие системы применяются в основном на спортивных и дорогостоящих автомобилях, поскольку достаточно сложны в изготовлении. Их преимущество – высокая эффективность работы.
• Кулачковый нагнетатель (roots). Один из первых видов механических нагнетателей. Конструктивно он представляет собой два ротора со сложным профилем сечения. Оси вращения роторов соединяются двумя одинаковыми шестернями. При вращении системы воздух перемещается между стенками корпуса и кулачками, в результате чего происходит его нагнетание во впускной трубопровод. Недостатком этой системы является образование избыточного давления, что провоцирует сбои в работе наддува. Для устранения этого явления в конструкции кулачкового нагнетателя предусматриваются либо муфта с электрическим приводом (управление с отключением нагнетателя), либо перепускной клапан (без отключения нагнетателя).

Винтовой нагнетатель

Механические нагнетатели довольно часто применяются на автомобилях марок Cadillac, Audi, Mercedes-Benz а также Toyota.  При этом кулачковые и винтовые компрессоры устанавливаются преимущественно на мощных спортивных автомобилях с бензиновыми двигателями, а центробежные входят в систему двойного турбонаддува для дизельных моторов.

Как же сделать компрессор из ДВС?

1. Для начала нам потребуется привод этого двигателя, для этого я использовал электродвигатель 4 кВт, хотя можно было взять и 3 кВт, естественно 380 В. Привод такого компрессора от 220 В я думаю сделать возможно, но необходимо поиграться со шкивами и вы не снимете такой производительности как на 380. Шкив на компрессоре использовался родной, на двигателе немного побольше, обороты на вале компрессора около 1300 обмин.
2. Каждый компрессор оснащен обратным клапаном, этот клапан дает возможность вытолкнуть объем воздуха при рабочем ходе поршня и не вернутся назад в цилиндр. При изготовлении самодельных компрессоров это одна из самых больших проблем, найти и приспособить. Я же нашел решение, возможно не идеальное, но довольно простое и не требующее токарных работ, к тому же не вторгаясь в конструкцию двигателя, его можно легко вернуть в обычный рабочий режим.

Для изготовления обратного клапана нам понадобится свеча с этого двигателя, шарик от подшипника, пружина (подбирается экспериментальным образом), металлическая трубка, сварка. Свечу необходимо выбить (удалить изолятор) чтобы осталась только металлическая часть. Далее берем шарик от подшипника подходящего диаметра, тут стоит понимать, что шарик должен плотно закрывать отверстие из цилиндра и не заедать, в то же время быть герметичным. Свечу зажимаем в тиски и несколькими не сильными ударами набиваем седло шарику.

Свеча подготовленная под обратный клапан

Шарик в седле обратного клапана

Пружина в седле

Далее к металлической части свечи привариваем трубку, я использовал поршневой палец от двигателя ВАЗ, лишь прорезал с боку окно для трубки.

Наддув двигателя механический: что нужно знать

Начнем  с того, что установка любого типа нагнетателя (механический или турбонаддув) возможна как на инжекторном, так и на карбюраторном двигателе. В обоих случаях предполагается ряд доработок силового агрегата, однако установить турбину на двигатель несколько сложнее и дороже по сравнению с компрессором.

Становится понятно, что механический нагнетатель является более доступным способом повышения мощности двигателя, такое решение проще установить на мотор, причем работы можно выполнить даже самостоятельно. При этом общий принцип действия нагнетателя достаточно прост.

Устройство фактически можно сравнить с навесным оборудованием (генератор, насос ГУР или компрессор кондиционера), то есть агрегат приводится от двигателя. В результате работы механического компрессора воздух сжимается и поступает в цилиндры под давлением.

Это позволяет лучше продувать (вентилировать) цилиндры от остатков отработавших газов, в значительной степени улучшается наполнение цилиндра, количество воздуха в камере сгорания повышается, что делает возможным сжечь больше топлива и увеличить мощность двигателя.

Работа компрессора дает такой же результат, как и турбонаддув. Главным отличием является только то, что турбонагнетатель использует для вращения турбинного колеса энергию выхлопных газов, в то время как механический компрессор связан с коленвалом двигателя посредством ременной передачи. Естественно, такой тип привода несколько отнимает мощность у ДВС, однако плюсом является простота конструкции.

Также компрессор имеет прямую зависимость от оборотов мотора. Чем сильнее раскручен двигатель, тем больше воздуха подается в камеры сгорания и, соответственно, увеличивается мощность. При этом нет ярко выраженного эффекта турбоямы (турболаг), который встречается на моторах с турбонаддувом. Турбояма проявляется в виде провала на низких оборотах, когда энергии выхлопа еще недостаточно для раскручивания турбины и создания необходимого давления для эффективной подачи воздуха в цилиндры.

Если говорить об установке механического компрессора на атмосферный карбюраторный или инжекторный двигатель, нужно понимать, что двигатель все равно нужно подготовить (учитывается изменение степени сжатия, осуществляются доработки «по железу», меняется прошивка ЭБУ на инжекторных моторах и т.д.).

Другими словами, все работы выполняются комплексно, что в дальнейшем позволяет форсированному силовому агрегату успешно и стабильно работать без значительного сокращения его моторесурса. Теперь давайте рассмотрим некоторые особенности такой установки.

Особенности нагнетателя и турбонаддува

Перед тем как пройдет установка компрессора на атмосферный двигатель Вашего автомобиля, следует знать, что к его существенным недостаткам можно отнести чересчур большую массу и невозможность обеспечивать необходимую мощность в условиях внедорожья.

Большим преимуществом турбированного двигателя, является использование им отработанных газов, которые в свою очередь через турбину принудительно создают воздушное давление посредством цилиндров и в них происходит образование смеси топлива с воздухом. При этом увеличение прирост мощности может достигать 10–12%

, в сравнении с атмосферным аналогом.

Чтобы увеличить мощность двигателя, устанавливают механический нагнетатель, который представляет собой обычный компрессор. Привод нагнетателя подключается к коленвалу, что позволяет закачивать определенный объем воздуха в цилиндры.

Этот процесс осуществляется пропорционально количеству оборотов двигателя. В отличие от турбокомпрессора, нагнетатель не увеличивает температуру за счет температуры выхлопных газов коллектора, что выгодно выделяет его на фоне своего основного конкурента. Однако недостаток — снижение КПД мотора, поскольку его привод забирает определенный процент мощности.

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое. После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Приводной нагнетатель своими руками – из КИТ-набора

Да, есть в продаже такие комплекты, позволяющие своими руками реализовать режим турбо в автомобилях ВАЗ 2107, 2106, 2114, 2112. Как правило, он включает в себя все нужное для сборки и установки подобного устройства на автомобиль – сам компрессор, ремни, приводной узел, кронштейны и воздуховоды. Что собой представляет подобный комплект, позволяет понять приведенное фото.

В качестве достоинств реализации режима турбо таким образом, стоит отметить его заточенность именно на автомобили ВАЗ той или иной модели (2107, 2106, 2114, 2112). К преимуществам подобного подхода следует также отнести то, что при некоторых условиях, когда уровень создаваемого дополнительного давления не больше половины бара, не требуется вмешательства в топливную систему автомобиля.

Расписывать порядок реализации режима турбо из подобного набора нецелесообразно, в каждом из них есть своя инструкция по сборке. К недостаткам можно отнести страну-изготовителя, но здесь уж как повезет. Как выглядит автомобиль после доработки и как ее выполнить, дополнительно поможет понять видео » alt=»»> Один из доступных автолюбителям способов форсировать мотор старого автомобиля и придать ему новую жизнь – поставить нагнетатель воздуха. Эту работу можно выполнить и своими руками, если использовать имеющиеся в продаже КИТ-наборы на автомобили ВАЗ.

Как установить воздушный нагнетатель своими руками

Существует несколько подходов, позволяющих установить механический нагнетатель воздуха на автомобили семейства ВАЗ своими руками. Это изготовление самим такого устройства, обеспечивающего режим турбо или форсирование двигателя, или использование готового КИТ-набора.

Самодельный нагнетатель на ВАЗ

При таком подходе определяющим будет механический нагнетатель воздуха. Именно от него зависит вся будущая конструкция. Главное – найти соответствующий требованиям воздушный нагнетатель от импортного автомобиля, или придется использовать самодельный. Возможно и такое, причем в этом случае применяются подходящие детали и узлы от совершенно неожиданных устройств, например, пылесоса.

Изготавливая подобный самодельный воздушный нагнетатель, необходимо учитывать буквально все – габариты, вес, размещение в подкапотном пространстве, как и где будет располагаться приводной шкив и ремень, производительность этого устройства, режимы работы (кратковременный или продолжительный), возможность смазки и многое, многое другое. После того, как появится ясность с компрессором, необходимо рассчитать реализацию турбо режима для двигателя.

Здесь надо учесть, каким образом будет изменена топливная и охлаждающая система автомобиля, какие изменения необходимо внести в его управление и как это осуществить, какое давление окажется допустимым для безопасной работы мотора, при реализации с помощью подобного устройства режима турбо.

Даже приведенный далеко не полный перечень вопросов показывает, что изготовить самодельный воздушный нагнетатель на ВАЗ любого семейства, хоть 2107,2106, хоть 2114, 2112, достаточно сложно, но возможно. Примером может послужить фото, показывающее, что такая работа успешно выполнена. Правда, это не ВАЗ, но важен сам факт – изготовить самодельный воздушный компрессор, в котором его приводной узел подсоединен к коленвалу двигателя, – возможно.

Приводной нагнетатель своими руками – из КИТ-набора

Да, есть в продаже такие комплекты, позволяющие своими руками реализовать режим турбо в автомобилях ВАЗ 2107, 2106, 2114, 2112. Как правило, он включает в себя все нужное для сборки и установки подобного устройства на автомобиль – сам компрессор, ремни, приводной узел, кронштейны и воздуховоды. Что собой представляет подобный комплект, позволяет понять приведенное фото.

Главное достоинство подобного подхода по реализации режима турбо на своей машине – простота и полная адаптация технических решений под конкретный вариант – 2107, 2106, 2114, 2112. Как правило, изготовителями КИТ-наборов являются китайские производители, что обеспечивает их достаточно приемлемую цену.

В качестве достоинств реализации режима турбо таким образом, стоит отметить его заточенность именно на автомобили ВАЗ той или иной модели (2107, 2106, 2114, 2112). К преимуществам подобного подхода следует также отнести то, что при некоторых условиях, когда уровень создаваемого дополнительного давления не больше половины бара, не требуется вмешательства в топливную систему автомобиля.

Расписывать порядок реализации режима турбо из подобного набора нецелесообразно, в каждом из них есть своя инструкция по сборке. К недостаткам можно отнести страну-изготовителя, но здесь уж как повезет. Как выглядит автомобиль после доработки и как ее выполнить, дополнительно поможет понять видео Один из доступных автолюбителям способов форсировать мотор старого автомобиля и придать ему новую жизнь – поставить нагнетатель воздуха. Эту работу можно выполнить и своими руками, если использовать имеющиеся в продаже КИТ-наборы на автомобили ВАЗ.

Как турбина подключается к карбюратору

Если водитель решает подключать систему турбонаддува прямо через карбюратор, то он должен быть готов к целому ряду проблем, которые придётся решать. Во-первых, при таком способе подключения расход воздуха существенно возрастёт. Во-вторых, турбину придётся ставить около карбюратора, а места там очень мало. Именно поэтому водителю следует дважды подумать перед применением такого технического решения. С другой стороны, если турбину всё-таки удастся поставить рядом с карбюратором, работать она будет очень эффективно, так как ей не придётся тратить энергию на подачу воздушного потока через длинную систему воздуховодов.

Существует два способа установки турбины рядом с карбюратором

Топливный расход в старых карбюраторах на «шестёрках» регулируется тремя жиклёрами. Кроме того, там есть несколько топливных каналов. Когда карбюратор работает в штатном режиме, давление в этих каналах не поднимается выше 1.8 бар, так что свои функции эти каналы отлично выполняют. Но после установки турбины ситуация меняется. Существует два способа подключения системы турбонаддува.

1. Установка за карбюратором. Когда турбину ставят так, то топливной смеси приходится проходить по всей системе.
2. Установка перед карбюратором. В этом случае турбина будет нагнетать воздух в обратную сторону, а топливная смесь через турбину не пойдёт.

У каждого метода есть как достоинства, так и недостатки:

• первый способ гораздо проще. Да, воздушное давление в системе будет не слишком высоким. Но и карбюратор при этом не придётся серьёзно модернизировать, ставить в него дополнительный клапан для компрессора и дополнительные охладители;
• второй способ гораздо сложнее. Общее давление в системе будет намного выше. При этом содержание СО в выхлопе автомобиля будет ниже, а кроме того, запускать холодный двигатель будет легче. Но реализовать такое подключение труднее, поскольку потребуется модернизировать карбюратор, о чём упоминалось выше.

Электронагнетатель

Схема комбинированного наддува, состоящего из турбины, мотор-генератора, компрессора и аккумуляторной батареи. Работа наддува в режиме турбонагнетателя постоянна, в режиме турбонагнетателя и электронагнетателя — повторно-кратковременна.

Принцип работы электронагнетателя (нагнетателя с электрическим приводом) основан на использовании для привода компрессора электроэнергии из бортовой электрической сети автомобиля. Принципиальная конструкция в общем и целом едина — высокооборотный электромотор и связанный с ним общим валом центробежный компрессор.

Подобные нагнетатели получают распространение на бензиновых моторах легковых автомобилей в последние годы, ввиду широкого внедрения бортовых электросетей с относительно высоким напряжением (~50V) и включением в состав силового агрегата мощных генераторов, аккумуляторов большой ёмкости и конденсаторов. При этом электронагнетатели являются лишь частью общего агрегата наддува и комбинируются с турбонагнетателем (одним или двумя) для совместной работы в рамках функции наддува. Включение электронагнетателя здесь обычно ограничивается переходными режимами работы самого мотора, и в первую очередь такими, на которых эффективность турбонагнетателя низка, например, раскруткой мотора с оборотов холостого хода. В качестве постоянного источника наддува электронагнетатели не применяются, ввиду существенных потерь на перевод механической энергии ДВС в электрическую для питания электромотора и опять в механическую для работы компрессора.

Установка КИТ-комплекта

Итак, в первую очередь давайте разберемся, что же это такое — КИТ-комплект. Фактически это уже готовый набор для тюнинга двигателя ВАЗ 2107. Состоит он из компрессора, который изначально подобран именно для ВАЗ, а также всех остальных нужных для модернизации комплектующих.

Важнейший нюанс здесь состоит в том, что практически любой водитель сумеет установить систему самостоятельно. Сами комплекты делятся на два вида – китайского и европейского производства. Последние опять же весьма дорогостоящие и могут потребовать прошивки бортового компьютера. Поэтому более подробно мы остановимся на комплектах из Поднебесной.

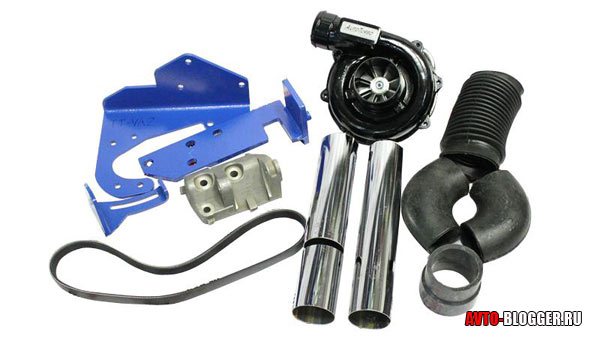

Возьмем для примера компрессор sc-vaz разработанный специально для ВАЗ 2107. При покупке такого изделия не потребуется абсолютно никаких доработок двигателя, в отличие от европейских оригиналов. Китаец разработан именно для Жигулей седьмой модели и устанавливается, без каких-либо доработок. Помимо того, что это устройство обойдется дешевле всех остальных вариантов. Установить его сумеет любой автолюбитель, у которого руки растут, что называется, из нужного места. Кроме того, компрессор в любой момент можно демонтировать и продать.

Если вы ограничены в бюджете, выбор очевиден, по карману вам только механизм из Поднебесной. Его цена редко превышает 700–800 у. е. Европеец будет стоить уже порядка 2000 тысяч, плюс потребует индивидуального подхода при установке.

Если у вас нет проблем с финансами, не стоит торопить сразу, покупать дорогостоящие комплекты тюнинга. Сначала определитесь с тем, что вы ждете от автомобиля после установки КИТ-комплекта. Если это лишь переходный период перед покупкой более мощного автомобиля – китайца вам хватит за глаза. А вот если вы на ВАЗ 2107 собираетесь участвовать в соревнованиях среди жигулевской классики, или являетесь членом автоклуба этой марки. Можно задуматься и о более серьезном вложении средств. В этом случае вы получите по-настоящему заряженный автомобиль с возможностью менять или корректировать характеристики двигателя в зависимости от ситуации. Однако будьте готовы к тому, что выложить придется весьма круглую сумму, к примеру, бывали случаи, когда фанаты ВАЗ 2107 вкладывали в свои автомобили стоимость премиальной иномарки.

источник

Установка

В большинстве случаев перед установкой для снижения уровня сжатия меняют головки цилиндров и поршни. Также чаще всего приходится изменять подачу смазки, для впрыска потребуется специальная система управления и особый увеличенный ресивер. Подробное описание установки и подготовительных работ обычно содержится в инструкциях к Кит-комплектам.

Компрессор на ваз 2114 8кл устанавливают над приводом, между приемной трубкой и коллектором выпуска. Он находится над правым колесом. Один из соединительных патрубков подключают к воздушному фильтру, а второй к ресиверу.

Ваз 2114 с компрессором

Приводные нагнетатели

Приводные компрессоры “Lysholm” в основном применяются на спорткарах вроде “Ford GT”.

Инженеры “Jaguar” предпочитают увеличивать отдачу моторов с помощью нагнетателей типа “Roots”. На фото – “Jaguar XJR”.

ОНИ ПРИВОДЯТСЯ механической передачей от коленвала двигателя. Соответственно производительность наддува напрямую зависит от частоты вращения мотора. То есть компрессор всегда обеспечивает необходимую подачу воздуха.

Приводные нагнетатели появились больше 100 лет назад, за это время создано множество их типов, но на автомобилях применяются в основном три: роторные (“Roots”), винтовые (“Lysholm”) и центробежные. Первые два подают воздух с помощью двух вращающихся цилиндрических роторов особой формы, а третий – лопатками крыльчатки.

Компрессоры “Roots” просты по конструкции, поэтому широко распространены на легковых машина х от “Mini” до “Jaguar”. Особенно популярны эти нагнетатели у спецов “Mercedes-Benz”, оснащающих ими многие свои модели.. На другой чаше весов – небольшой КПД, шумная работа и сильный нагрев. Поэтому “Roots” используют в основном для создания положительного давления не более 0,5-0,6 бара.

Нагнетатели “Lysholm” высокопроизводительны, компактны, отличаются высокой надежностью и хорошим КПД. Они могут создавать давление до одного бара и даже выше. Этим объясняется их распространенность на мощных скоростных машина х вроде “MercedesBenz SLR McLaren” или “Ford GT”. Но роторы сложной формы дороги в производстве. Кроме того, из-за особенностей конструкции (внутреннее сжатие воздуха) работу нагнетателя сопровождает навязчивый высокочастотный шум.

Центробежные устройства во многом похожи на турбокомпрессоры. Они компактны, недороги и долговечны, но их КПД не очень велик. К тому же на малых оборотах “центробежники” не очень эффективны. На серийных моделях такие устройства используются достаточно редко. Гораздо чаще их применяют тюнинговые ателье и фирмы, производящие эксклюзивные автомобили. Характерный пример – “Koenigsegg”.

Несмотря на определенные преимущества перед турбокомпрессорами, нагнетатели не столь популярны. Главным образом из-за больших размеров (в тесноте подкапотного пространства расположить их непросто), повышенной шумности, а также необходимости специального привода, который забирает часть мощности у двигателя и увеличивает расход топлива.

Последнюю проблему отчасти помогают решить различные муфты, управляемые электроникой. На определенных режимах они отключают коленвал от механического нагнетателя, экономя горючее.

Установка компрессора на ВАЗ

Что и говорить, в основном наш отечественный рынок состоит из продукции АвтоВАЗ, именно с него начинают молодые «тюнеры», поэтому самый распространенный вопрос – а можно ли установить на ВАЗ?

Конечно можно, причем последний — центробежный тип зачастую уже идет полным комплектом, для установки именно на наши автомобили, то есть так называемый «КИТ набор».

Монтирование системы достаточно простое. Однако для начала нужно установить увеличенную прокладку между блоком и головкой блока. Так советует производитель. Далее утрированная схема подключения:

1) Настраиваем фильтр воздухозаборника.

2) Крепим корпус на кронштейн

3) Подключаем приводу коленвала.

4) Закрепляем приводной ремень

Сейчас небольшое видео для понимания.

Что можно добиться — как я писал выше, на высоких оборотах давление может достигать 0,5 — 0,6 бара. Если правильно настроить впрыск топлива прошить ЭБУ, либо перенастроить карбюратор, то можно добиться 30% на верхах! Это очень существенно.

На этом буду заканчивать, думаю моя статья была вам полезна.
