Автомобильная сигнализации пандора 3910 описание и установка своими руками

Какие сирены бывают

Установка компонента не является обязательным, но позволяет распугать злоумышленников и привлечь внимание общественности к совершаемому преступлению. Сирена существует разных типов, каждый из которых различается по функционалу и стоимости

Современные устройства поддерживают разные звуковые сигналы, в том числе и нестандартные. Звуковое оповещение само по себе не является для преступников отпугивающим, однако является предупреждением о скором появлении владельца или органов правопорядка. Среди видов различают следующие сирены:

• автономная обладает собственным аккумулятором (например, модель одноканальной сирены DS-261);
• неавтономная соответственно не имеют встроенного источника питания (к таким устройствам относится DS-530).

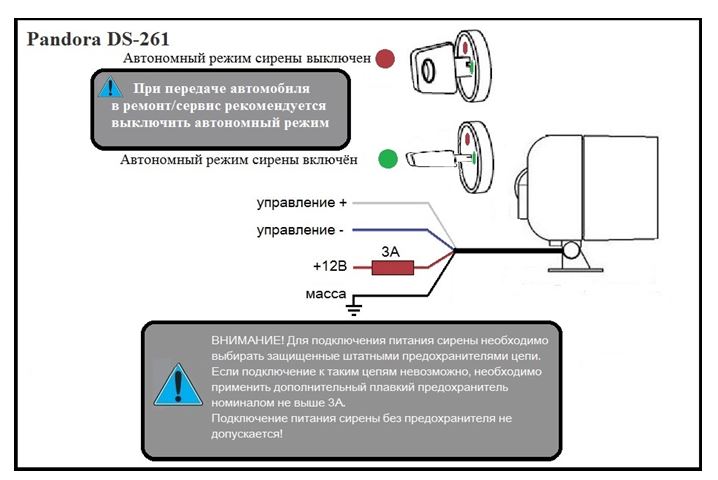

Автономная сирена DS-261

Все модели Пандора из этой категории имеют гарантию 5 лет. Весь этот срок производитель обещает сохранение начального уровня звучания. Автономные модели обладают собственным источником энергии, не зависящим от питания машины. При попытке преступника отключить основной аккумулятор, сирена фиксирует падение напряжения и активируется. Использование неавтономного устройства, питающегося напрямую от автомобиля обойдётся дешевле. Но такая модель сразу отключится, когда злоумышленник повредит основное питание. В таких случаях требуется установка замка на капот, который защитит аккумулятор от вторжения.

Особенности автосигнализации Pandora

В ассортименте компании есть модели различного вида: простые системы защиты бюджетного сегмента, сложные охранные комплексы. Нужно отметить, что даже недорогие изделия отличаются приличным набором функций.

Сейчас выпускаются различные серии противоугонных систем: X, LX, DXL, системы с иммобилайзером Pandect.

Отметим основные достоинства, присущие всем моделям бренда:

1. Установку защитных комплексов Pandora можно произвести практически на все марки современных автомобилей, а также модели прошлых лет.
2. В сигнализациях используется способ диалогового кодирования передачи сигнала, что делает невозможным перехват кода сканерами, грабберами электронных взломщиков.
3. Изделия «Пандора» отличаются большой зоной взаимодействия брелока и основного модуля. Этот фактор является большим плюсом для автолюбителей, живущих или работающих в городе, где проблемой является найти место для парковки.
4. Компактные размеры электронного блока управления разрешают установить его в любом месте машины, неприметном для грабителей.
5. Компания Alarm Trade уверена в качестве своей продукции: на все модели действует гарантия три года. Для сравнения: на похожие изделия из КНР, других стран азиатского региона гарантийные обязательства действуют только год.
6. Все модели бренда поддерживают Slave-режим. Все действия по постановке и снятию с охраны, а также настройки проводятся с помощью штатного брелока.
7. Потеря ключа с брелоками не станет причиной угона авто: в большинстве моделей запуск двигателя невозможен без метки.
8. В продвинутых изделиях, благодаря встроенному модулю GSM, контроль за автомобилем можно осуществлять через мобильное устройство.
9. При помощи микрофона, установленного в основном блоке, есть возможность прослушать разговоры, происходящие в салоне.
10. Автозапуск силовой установки проводится в любом необходимом для автолюбителя режиме. Двигатель может быть запущен при помощи таймера, по часам, температуре в салоне или путём простого нажатия кнопки.
11. Сигнализации «Пандора» способна работать в любых климатических районах нашей страны: в северных областях и южных широтах.

Все модели бренда сертифицированы, соответствуют требованиям Технического регламента Таможенного союза.

Как завести авто с брелка сигнализации Пандора

Как завести авто с брелка сигнализации Пандора

Дистанционное управление мотором обеспечивает прогрев силовой установки и салона автомобиля, а также позволяет подзарядить аккумуляторную батарею.

В жаркое время года система Pandora помимо запуска двигателя дополнительно включает кондиционер, обеспечивая охлаждение воздуха в машине.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Управление Пандорой возможно как с помощью брелка, находящегося в зоне работоспособности радиоканала, так и с использованием специального приложения на телефоне

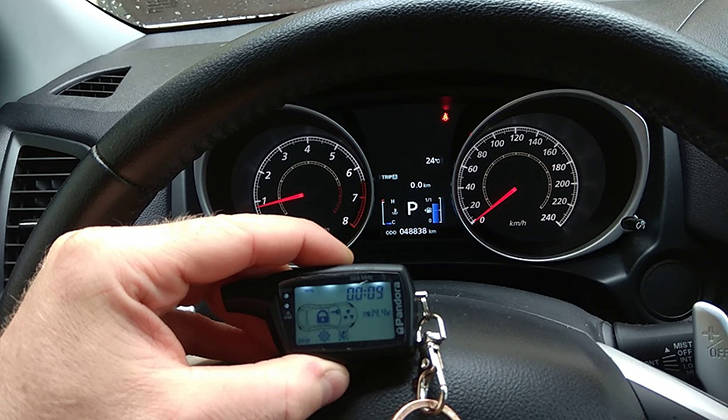

Управление Пандорой возможно как с помощью брелка, находящегося в зоне работоспособности радиоканала, так и с использованием специального приложения на телефоне.

Дистанционный запуск двигателя

• 1 Дистанционный запуск двигателя
• 2 Использование телефона при эксплуатации системы Pandora
• 3 Останов двигателя различными способами

Автовладелец может дистанционно завести авто только при условии нахождения системы в состоянии защиты авто от угона. Для повышения безопасности pandora игнорирует поступающие команды, когда выбран режим «Снято с охраны». Система позволяет заводить с брелка, минимизируя все риски.

Для исключения несанкционированного движения машины пандора учитывает состояние селектора коробки передач. В случае МКПП проверяется проведение процедуры «Программная нейтраль» при последнем останове авто. Для автомата требованием осуществления пуска на расстоянии является:

• рычаг находится в режиме «P»;
• включенный ручной тормоз.

Последовательность действий для активации «Программной нейтрали»

Последовательность действий, позволяющих завести с брелка:

1. Зажать на три секунды кнопку . При этом будет слышно три звуковых сигнала, издаваемых брелком.
2. Перечеркнутая иконка отключенного шок-сенсора и мигающая пиктограмма вентилятора сигнализируют о срабатывании подаваемой команды. Начинается подготовка к старту двигателя.
3. Успешный дистанционный запуск двигателя сопровождает звуковой сигнал и вращение значка вентилятора.

Последовательность дистанционного пуска

Использование телефона при эксплуатации системы Pandora

Позвонив на номер телефона системы либо установив приложение Pandora info v.2 автовладелец получает возможность управлять мотором со своего гаджета. Чтобы произвести бесключевой запуск мотора достаточно после звонка ввести код 123*. Остальные комбинации управления, которые выполняет сигнализация пандора, приведены на изображении ниже.

Таблица кодов работы с телефона

Использование приложения, чтобы произвести запуск с телефона, удобно благодаря интуитивно понятному меню. В нем можно выставить автоматический запуск двигателя зависимости от дня недели. Мобильное приложение позволяет более тонко настраивать систему.

Останов двигателя различными способами

В процессе эксплуатации «Пандоры» возможны несколько вариантов останова мотора:

• аварийный, например, при срабатывании датчика движения;
• автоматический, выполняемый по программе;
• с помощью мобильного телефона;
• с помощью брелка.

При использовании смартфона достаточно после звонка ввести комбинацию 321* либо в приложении Pandora info выбрать соответствующее меню. При останове с использованием брелка требуется:

1. Зажать на 2 секунды.
2. Дождаться соответствующего звукового сигнала.
3. Проконтролировать погасание пиктограммы .

Дистанционный останов двигателя

Штатный останов может быть выполнен по истечении времени либо достижению заданной температуры. При этом за минуту до останова на брелке будет мигать . В случае необходимости автовладелец может подать команду продления работы двигателя.

Устал платить за штрафы? Выход есть!

• Абсолютно легально (статья 12.2.4).
• Скрывает от фото-видеофиксации.
• Устанавливается самостоятельно за 2 минуты.
• Не видна человеческому глазу, не портится из-за погоды.
• Гарантия 2 года,

Программирование брелка

Внесение коммуникатора в микропроцессорный блок выполняется посредством кнопки сервиса «Valet». Чтобы осуществить настройку пульта, нужно сделать следующие операции:

1. Отключить цепь зажигания.
2. Выполнить включение пейджера.
3. Отыскать сервисную кнопку и нажать ее нужное количество раз, которое будет соответствовать ПИН-коду.

Когда вы введете 1 цифру, следует дождаться световой индикации и только потом вводить следующие значения. В зависимости от модели сигналки, принцип программирования может меняться. Так, устройства DXL3210, DXL3000 и DXL1870i программируются по следующей инструкции:

1. Отключить зажигание и сделать 1 нажатие сервисной кнопкой.
2. Удерживать остальные кнопки, пока не появится звук или световое оповещение.
3. Дождаться однократного звучания.

Ручное

Чтобы выполнить настройку для сигнализации Pandora без применения компьютерных программ, необходимо запустить соответствующую опцию с помощью кнопки сервиса «Valet». В большинстве случаев запись и сбрасывание конфигурации осуществляется с помощью последовательного нажатия на «Валет» и ключ зажигания. Обозначение всех символов и комбинация настроек указаны в руководстве по эксплуатации.

Для привязки брелока или пульта нужно выполнить такие действия:

1. Запустить коммуникатор.
2. Выключить зажигание.
3. Выполнить введение секретного кодового значения, нажав на сервисную кнопку (количество нажатий зависит от цифр в коде). После этого индикация должна моргнуть красным цветом. Действия повторяются для всех остальных значений. В случае правильного введения всего кода брелок издаст 2 световых оповещения, что станет подтверждением активации режима программирования.
4. Дальше нужно нажать на «Валет», чтобы прозвучал сигнал. Если успеть запрограммировать систему за 20 секунд, настройки сохранятся. В противном случае придется делать все наново.
5. Следующий этап заключается в одновременном зажатии всех 3 кнопок на брелоке до появления звукового оповещения.
6. Когда запись будет завершена, остается еще раз нажать на кнопку сервиса, чтобы подтвердить выход из режима программирования.

Компьютерное

Настроить сигнализацию Пандора с применением программного обеспечения тоже несложно. Для этой цели используется фирменный софт Pandora DXL Loader или Pandora Alarm Studio с интуитивно-понятным и комфортным интерфейсом. Зайдя в меню управления системой, можно самостоятельно задать нужные настройки или продиагностировать устройство на предмет наличия поломок.

Инструкция по работе с программой выглядит следующим образом:

1. Присоединить прибор к персональному компьютеру или ноутбуку с помощью USB-кабеля.
2. Чтобы настроить автозапуск, понадобится переключить опцию 2-1.1 на «Включено» («Разрешено»). По этому принципу активируется старт в зависимости от изменений в напряжении бортовой сети или временном интервале.
3. Открыть группу 2-1.1 и выбрать ряд дополнительных настроек.
4. Сохранить результаты с помощью кнопки в нижней части экрана.

Как привязать пульт с автозапуском

Чтобы прописать брелок сигнализации, необходимо убедиться в том, что он включен и исправен. Если при попытках запуска на экране появляются цифры, устройство находится в отключенном состоянии. Чтобы активировать его, достаточно зажать клавишу F, пока не прозвучит третий звуковой сигнал.

Если после нажатия отображается индикация антенны — коммуникатор готов к работе. Дальнейшие действия заключаются в ведении секретного кодового значения для открытия режима «Валет». При благополучной авторизации появится зелено-красное световое оповещение.

Брелок автосигнализации. Что делать, если брелок перестал видеть автомобиль

Многие автолюбители сталкивались с проблемой, что брелок перестает видеть автомобиль. Ехать в сервис сразу бывает обременительно, поэтому мы разберемся, что нужно делать в таких случаях.

Как это выглядит на практике?

Брелок не видит машину. Владелец пробует открыть с ключа, но сигнализация знает свое дело и срабатывает. Брелок при этом ничего не показывает, даже если ударить автомобиль, чтобы сработал датчик.

Сначала нужно попробовать переставить автомобиль. Возможно, что канал сообщения между автосигнализацией и брелоком пропускает слишком много помех. Часто такое бывает при большом скоплении медных конструкций. Такое случается повсеместно вблизи вышек сотовой связи.

Скорее всего состояние батарейки в брелоке вы уже проверили, поэтому пошли за запасным брелоком, но ситуация повторилась

Важно знать, что у многих брелоков есть еще спящий режим, когда они не функционируют, что легко перепутать с поломкой

Часто подобные проблемы с “невидимым автомобилем” возникают зимой, и второй брелок, вынесенный из тепла, вроде бы должен решать проблему, но нет.

Итак, что делать? Самое простое и действенное в таких случаях — воспользоваться кнопкой Valet, но решение это временно, и так “удобно” только снимать с сигнализации. Ставить машину на “сигналку” через кнопку не рекомендуется вовсе.

Возможно, корень зла засел в антенне, тогда никакие танцы с бубном не помогут — нужна замена.

Дальше пробуем прописать брелоки сигнализации повторно

Каждая инструкция описывает этот процесс, поэтому заострять внимание здесь не требуется. Требуется проследить, чтобы в момент, когда вы будете прописывать ключи заново, никто не втерся в эфир и не перехватил коды

То есть процедуру не рекомендуется делать в больших скоплениях автомобилей, например, около торговых центров.

Здесь мы переходим от бытовых случаев, когда брелок не видит автомобиль, к боевым.

Если автосигнализация не реагирует на брелок, то, возможно, вы находитесь в зоне поражения глушилки.

Все подобные случаи на практике можно распределить по двум группам:

1. Когда автомобиль не ставится на охрану.

2. Когда автомобиль не снимается с охраны.

Скажем сразу, что точного алгоритма действий, кроме как переставить автомобиль, в первом случае нет. Причем переставить нужно более, чем на 100 метров от первоначальной парковки. Либо, как мы уже говорили, воспользоваться кнопкой Valet. Сама кнопка Valet не панацея — на ней требуется набратьопределенный код, находящийся на специальной карте под защитным слоем. Настоятельно рекомендуем запомнить его наизусть.

Случаи из группы 2 скорее свидетельствуют, что проблемы аппаратные, а не вызваны какими-либо устройствами из вне, но это лишь вероятность. Что делать в таких случаях?

Допустим, что рядом работает глушилка, а нам надо игнорируя помехи, добраться до антенны автосигнализации. Она может быть расположена в нескольких местах, которые не закрываются металлом, чтобы сигнал имел возможность проходить. Итак, ищем антенну. Нашли, и теперь ее нужно закрыть фольгой или солнцезащитным экраном из этого же материала. После того, как антенна оказывается закрыта — подносим брелок к ней (сирена в это время все еще работает) и пытаемся снять машину с охраны.

Фольгой или ее “производными” нужно создать ситуацию, когда брелок и антенна автосигнализации находятся тет-а-тет, и помехи не могут вмешаться в их диалог.

Если вам удастся правильно экранировать антенну, то охранная система автомобиля с большой долей вероятности ослабит хватку и вернет контроль над двигателем. В остальных случаях рекомендуется посетить сервисный центр.

Как привязать пульт Pandora с автозапуском

Производители противоугонной системы Пандора предлагают автолюбителям модели с функцией автозапуска: DX-90 BT, DXL 3970 Pro, 3950, 3940, 3500i, 3210i, DX-91, 50S, 5000 NEW, DX-50L+, 50 L, LX 3257. Как зарегистрировать пульт дистанционного управления в памяти блока сигнализации мы рассмотрим ниже.

1. Переведите систему в режим программирования. Для этого клавишей «Валет» наберите ПИН-код. Все действия выполняйте при выключенном зажигании. Контролируйте ввод данных при помощи светодиода.
2. Нажатием на кнопку «Valet» введите первую цифру секретного кода. Количество кликов — перовое значение сервисного пароля. Каждое нажатие подтверждается оранжевым свечением светодиода. Красный цвет индикатора сигнализирует о правильности ввода ПИНа и возможности внесения данных второго значения.
3. Аналогично введите оставшиеся числа секретного кода.
4. После записи последней цифры светодиод загорится красным, а потом зелёным цветом. Система перейдёт в режим программирования.

Для того чтобы активировать брелок, следуйте инструкции.

1. Одновременно зажмите и удерживайте три клавиши на пейджере: «Открытый замок», «Закрытый замок» и F. Прозвучит короткий сигнал сирены.
2. Отпустите клавиши.
3. Если вы все действия выполнили правильно, то коммутатор пропищит два раза, сирена сигнализации издаст один ЧИРП.
4. Таким же методом пропишите остальные пульты.
5. Выйдете из меню программирования, включив зажигание.

Узнайте как разблокировать брелок Пандора.

Основные функции приложения:

Возможность контроля нескольких автомобилей под одной учетной записью. Такая возможность удобна как для семейного автопарка в котором может быть несколько единиц техники, так и для транспортных предприятий в которых необходим постоянный мониторинг транспортных средств.

Управление системой охраны.

Приложение предоставляет возможность полнофункционального управления системой охраны, практически без ограничения по расстоянию (расстояние ограничивается зоной покрытия сотовой сети). Из приложения можно включать/выключать режим охраны автомобиля, дистанционно запускать двигатель или автономный подогреватель, отслеживать перемещения авто, а так же использовать множество остальных функций.

• Включение/выключение охраны;
• Запуск/глушение двигателя;
• Smart Parking;
• Включение/выключение трекинга;
• Запуск/глушение подогревателя;
• Управление активной охраной;
• Включение световой дорожки.

Управление телеметрической системой.

Наличие данной функции позволяет отслеживать перемещение транспортных средств в режиме реального времени на карте непосредственно в приложении. Все перемещения автомобиля вместе с скоростью, остановками, заправками сохраняются на сервере компании. В любой момент владелец может получить доступ к данной информации. Также реализована возможность фильтрации событий.

Ведение истории событий.

Все события происходящие с автомобилем с координатами, календарём, точным временем и состоянием всех охранных зон, датчиков и другой служебной информацией сохраняются на сервере и доступны владельцу в любое время. Объем хранения этих данных не ограничен.

Индивидуальная настройка системы.

Пользователь системы имеет возможность настроить её функционал индивидуально по своему усмотрению. Индивидуальную настройку также можно применить и к интерфейсу приложения: выбрать темную или светлую тему, отображение техники (автомобиль, мотоцикл, квадроцикл), добавить или убрать отображение необходимых функций на центральном экране. Настройка уведомлений позволяет контролировать типы оповещений для каждого номера.

Основные функции и возможности

Основные особенности комплекса:

• наличие интегрированного интерфейса GSM, передача данных осуществляется по каналу 900/1800 МГц;
• возможность одновременного функционирования комплекса с двумя цифровыми шинами;
• допускается подключение шин К-Лайн, ЛИН, П-Плюс, К-Бас, В-Бас;
• для передачи импульсов используется многофункциональный интерфейс;
• передача данных между метками и комплексом осуществляется на частоте 2,4 Ггц;
• 16 зон охраны, работающих независимо друг от друга;
• контроллеры чувствительности, движения и удара позволят зафиксировать несанкционированное проникновение в салон машины;
• для передачи данных используется индивидуальный диалоговый код шифрования;
• для аварийного включения и отключения охранного режима используется еще один индивидуальный код;
• благодаря наличию USB-выхода автовладелец может произвести регулировку параметров установленной системы при подключении к порту;
• комплектация включает в себя пятиканальный блок автозапуска, что позволяет обеспечить настройку и активацию системы пуска и контроля силового агрегата;
• наличие цифровой шины позволяет настроить своими руками управление системой предпускового подогрева;
• удаленный старт мотора можно настроить по команде, отправляемой со смартфона, на котором установлено мобильное приложение;
• можно произвести настройку пуска мотора по таймеру, температуре воздуха, в установленное время или при снижении напряжения в бортовой сети;
• имеется возможность управления основными функциями комплекса с помощью мобильного гаджета;
• прослушка салона, а также возможность прослушивания произошедших событий по телефону;
• наличие опции удаленного блокирования мотора;
• допускается реализация функции получения координат местоположения машины, речь идет как об актуальных координатах, так и о данных, отправляемых на телефон из памяти сигнализации;
• еще одна особенность — возможность оповещения автовладельца посредством звуковых, а также СМС-сообщений;
• возможность настройки контроллеров с использованием мобильных устройств;
• экономичное энергопотребление позволит предотвратить разряд севшего аккумулятора.

Контролируемые зоны

При активации режима охраны комплекс будет контролировать несколько зон:

• сенсорные контроллеры;
• дверные замки машины;
• контроллер движения защищает салон от взлома;
• концевые переключатели позволят защитить капот, а также багажный отсек от взлома;
• система контролирует уровень напряжения в бортовой сети авто и предупреждает автовладельца о снижении параметра;
• охранный комплекс контролирует тормозную систему;
• автосигнализация мониторит работу системы зажигания.

Андрей Попов показал, как работает установленный на автомобиль Хендай Таксон охранный комплекс Пандора 3910.

Почему стоит приобретать сигнализацию Пандора?

Изучая представленные на отечественном рынке сигнализации, собственникам автомобильного транспорта следует обратить внимание на охранные комплексы торговой марки Пандора. Этим производителем презентован для россиян широкий модельный ряд систем, защищающих авто от угона

Среди автолюбителей пользуется большой популярностью модификация pandora dxl 3910, которая, помимо выдающихся технических возможностей, обладает большим количеством преимуществ.

Охранный комплекс pandora dxl 3910, обзор которого можно найти на специализированных интернет-ресурсах, позволяет водителю осуществлять управление всеми функциями посредством мобильной связи или персонального компьютера, либо при помощи миниатюрной метки. Также система pandora dxl 3910 способна работать как с приложением (бесплатным) для Android и iOS Pandora info, так и с виртуальным сервисом P-ON.RU.

Возможные неисправности и методы их устранения

Могут наблюдаться следующие проблемы:

На отдельных экземплярах систем Pandora DXL 3000 после включения охраны на дисплее брелока включаются иконки не закрытых дверей, открытой крышки багажника и срабатывания шок-сенсора. Иконки работают поодиночке или в сочетаниях. При попытке снятия охраны брелок сообщает о потере связи с основным блоком. При этом второй брелок работает в штатном режиме. Причиной неполадки является проблема в прошивке модуля брелока. Для определения версии прошивки следует выключить устройство и нажать на вторую кнопку. На экране отобразится двузначное число, которое обозначает версию программы. Для исправления ситуации рекомендуется заменить брелок.

По отзывам владельцев на Pandora DXL 3210i наблюдалось пропадание связи брелока с блоком. Индикатор мигает красным цветом, периодически переключаясь на зеленый. Для ремонта потребовалось переписать брелки и поменять каналы связи.

Не включается двигатель в режиме пуска по температуре. Причиной может быть некорректное измерение датчиком температурных параметров и запрет пуска в настройках.

Ошибка в передаче данных на брелок. Примером может служить ошибка информирования о дистанционно запущенном двигателе, когда на экране горит иконка работающего мотора, но по факту двигатель не завелся. Это происходит из-за некорректной настройки, когда данные о работающем двигателе берутся по одному каналу CAN-шины. Рекомендуется дополнительно подключать ввод данных от тахометра или от генератора.

Ошибочные данные от датчиков температуры. Из-за особенности конструкции возможно наложение сигналов от разных устройств. В параметрах настройки рекомендуется устанавливать разную адресацию для каждого датчика. После изменения параметров запустить двигатель и проверить показания. Если процедура не помогла, то следует дополнительно изменить настройки адресации.

Ошибки при работе блокировки дверей, которые возникают из-за управления по CAN-шине. Рекомендуется провести тестирование работы блокировки в разных режимах работы электроники автомобиля. На некоторых автомобилях работу замка удается обеспечить по аналоговой шине.

Неправильное определение состояния батареи. Автосигнализации Пандора измеряют напряжение и, при падении его ниже определенного уровня, информируют владельца или включают двигатель для подзаряда

При установке и настройке важно установить корректное значение, которое указывается в инструкции по применению. При ошибке в настройке система будет многократно заводить двигатель или присылать сообщения на брелок

Некорректная работа сигнализации после сброса настроек к заводским значениям. Сигнализации Pandora относятся к системам нового поколения и нуждаются в корректной настройке. Методы решения проблем, применимые для продукции Starline или Scher Khan, нельзя использовать на Пандоре.

После сброса настроек рекомендуется обратиться на сервисную станцию для проведения настройки.

Пищание различного тона, исходящее от блоков системы, свидетельствует о бракованном преобразователе напряжения. Для ремонта меняют блок в сборе или перепаивают неисправный элемент. Дефект встречался на системах Pandora 3970 в модуле RF.

Пропадание связи брелока и автомобиля вблизи вышек сотовой связи. Причиной является чувствительность ряда систем Pandora к эфирным помехам. В случае невозможности разблокировать машину брелоком ее открывают штатным ключом и деактивируют охрану клавишей Valet.

Нажатие на кнопки брелока включает все символы на экране (или четыре цифры). Это является признаком выключенного пульта, для включения необходимо нажать на третью кнопку (F) в течение нескольких секунд.

Не работает зуммер брелока. Владельцу необходимо заменить батарею. В случае продолжения проблем рекомендуется замена устройства.

Проблемы с дозвоном системы на телефон владельца в режиме тревоги. Такое возможно при подключении услуги «голосовая почта» на телефоне владельца.

Невозможно дозвониться на номер сигнализации с дополнительного номера. Обычно причиной является неправильно набранный PIN код системы.

Установка системы

Прежде чем приступить к установке, убедитесь, что не забыли приготовить инструменты, паяльную станцию, изоленту и клей. Кроме того, стоит позаботиться о сохранности салона и лакокрасочной поверхности вокруг капота, укрыв их защитной тканью либо полиэтиленом.

Установка базового блока

Базовый блок системы должен быть расположен в салоне автомобиля, вдали от системы отопления и вентиляции.

Чтобы разместить базовый блок, Вам потребуется снять переднюю панель либо раскрутить торпеду — в зависимости от того, где Вы решите устанавливать блок. Найдя подходящее место, установите базовый блок, используя саморезы или хороший клей.

Ниша левее руля

Не забывайте, что его не должно быть видно даже при снятой передней панели или раскрученной торпеде.

Установка антенны, микрофона

RF- модуль устанавливается в центре лобового стекла, над зеркалом заднего вида. Для прокладывания проводки на базовый блок снимите пластик с одной из стоек лобового стекла.

Антенна

Микрофон установите в салоне, спрячьте его, но не слишком глубоко, чтобы не глушить снимаемый им звук.

Пустота в потолке под микрофон

Установка светодиодного датчика и кнопки Valet

Светодиодный датчик можно разместить в плафоне центральной системы освещения салона, хотя традиционно его устанавливают в нижнем углу лобового стекла со стороны водителя. Выбор — за Вами, однако не забудьте хорошенько замаскировать проводку, перед тем как выводить ее на базовый блок.

Светодиод

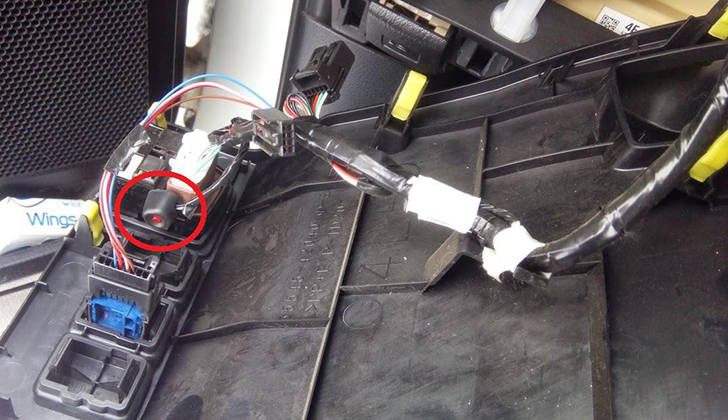

Кнопка Valet должна быть скрыта, потому ее лучше немного спрятать, но так, чтобы иметь свободный доступ к ней в любой момент, так как может понадобиться аварийный ввод пин кода для снятия системы с охраны или для ее настройки.

Кнопка

Установка концевых выключателей

Концевые выключатели сигнализации устанавливаются в дверях, возле штатных концевых датчиков, отвечающих за подсветку. Для прокладывания проводки воспользуйтесь штатными путями, сняв пороги, и пластик с дверей.

Концевик двери

Установка сирены и температурного датчика

Сирена устанавливается в двигательном отсеке автомобиля, но не на видном месте. При установке сирены помните, что рупор ее должен быть повернут вниз, иначе в нем будет скапливаться влага и различный сор.

Моторный отсек

Температурный датчик устанавливаем на головку блока цилиндров или один из штатных болтов.

Температура двигателя

Проводку ведем в салон через технологическое отверстие.

Автозапуск и проводка

Данная модель сигнализации поддерживает подключение к самым современным цифровым шинам, обладая 2can интерфейсом третьего поколения. Такой тип подключения намного более прост, нежели аналоговый, а также он позволяет пользоваться очень широким спектром функций и телеметрии. При подключении компонентов к базовому блоку, а также подключению к can шине автомобиля, Вы можете воспользоваться схемой, предложенной нами ниже:

Схема коммутации

Для реализации автозапуска в комплекте прилагается модуль rmd-5, но проблема как всегда в инструкции – она, как правило, попросту не применима.

Как правило, при самостоятельной реализации автозапуска, люди действуют методом проб и ошибок. Мы облегчим Вам эту задачу, представив ниже схему подключения автомобиля Volkswagen Polo. Для других автомобилей данная схема может не подойти — помните об этом.

Схема

Сначала нужно подключить цепи бортовой сети к модулю автозапуска, как это показано на схематическом рисунке, а затем приступить к подключению бортовых цепей к базовому блоку. Чтобы Вам было более понятно, в какой последовательности это делать, воспользуйтесь списком подключения ниже:

• Желтый провод подключаем к замку зажигания (черный) — зажигание
• Бело-желтый к комбинации приборов (зелено-черный) — лампа давления масла
• Белый — к белому разъему блока управления контакт 49 (синий) — генератор
• Бело-синий провод идет к черному разъему базового блока контакт 43 (черно-красный)
• Бело-зеленый — к комбинации приборов (коричнево-черный) — ручник — подключаем через диод (катодом к ручнику).

Еще один важный момент — маскировка. Провода сигнализации должны быть перемешаны со штатной проводкой автомобиля, и обмотаны текстильной изолентой, используемой Вашим производителем авто. Возможно, ее будет сложно найти в магазинах — в этом случае попробуйте найти подобную изоленту в интернете. Кроме того, такая изолента прослужит намного дольше, не затвердеет и не отвалится зимой.
