Разрабатываем заклинивший поршень переднего тормозного механизма 2108, 2109, 21099

Немного истории

Первым, кто создал такую модель тормозов (дисковый тип), стал Фредерик Ланчестер (Великобритания). Именно в его конструкции использовался суппорт, прижимающий колодки. Тем не менее, тогда технологии не позволяли создавать надежные дисковые тормозные системы.

Возродились дисковые тормоза в авиации, а в 50-х годах их начали ставить и на автомобили – сначала на спортивные модели, а потом и на серийные. Первой машиной с серийными передними дисковыми тормозами стала модель Chrysler Crown Imperial (в 1949 году).

Важность этого компонента сложно переоценить, ведь тормозные диск и колодки являются пассивными компонентами, тогда как суппорт выполняет активную роль. За счет него и происходит прижимание колодок

Следовательно, именно суппорт тормозной является важнейшим компонентом.

Можно ли отремонтировать тормозной суппорт?

Да, можно, причем за вполне подъемные деньги. Не ведитесь на предложение заплатить N-ную сумму за новый. Многие профильные СТО знают свое дело и помогут вам. Главной сложностью ремонта является отсутствие или дефицит родных запчастей или проблемы с выбором аналогов. Опыт показывает, что практически для любого суппорта ищутся и находятся качественные «неоригиналы» манжетов или поршней. Возможно, извлечь окислившиеся поршни из своих колодцев сложно без специальных инструментов. Но для квалифицированного сервисмена на СТО с отличной оснасткой эта операция вполне доступна. Те же задиры в колодцах, вопреки устоявшейся точке зрения, вполне ремонтопригодны.

Особое внимание обращайте на целостность корпуса суппорта. Беда, если при установке/замене узла криворукий сервисер повредит корпус

Восстанавливать его не стоит.

Как проверить состояние и провести профилактику передних тормозных суппортов?

Для проведения намеченных работ вам потребуется подъемник или смотровая яма. Все действия нужно проводить в следующей последовательности:

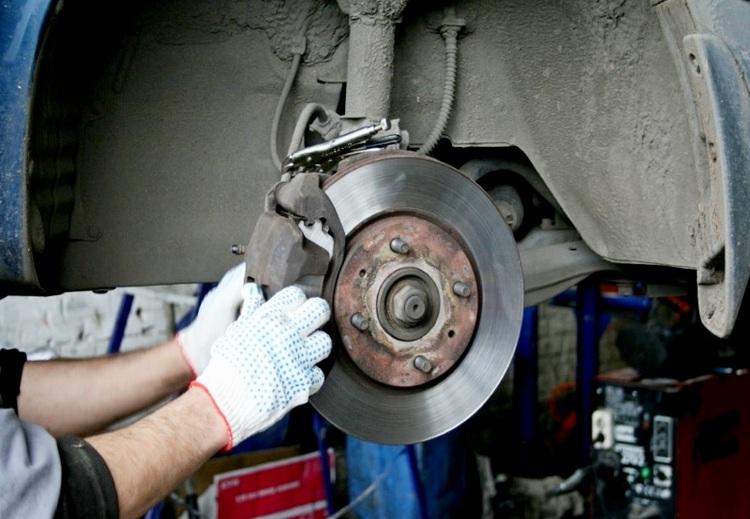

1. Поддомкрачиваем машину и снимаем с неё соответствующее колесо. Это облегчит доступ к интересующему нас узлу.
2. Откручиваем нижний болт и затем поднимаем корпус суппорта. После этого можно удалить тормозные колодки из своих посадочных мест.
3. Далее необходимо открутить верхний крепежный болт, сохраняя подключенным подающий тормозную жидкость шланг. Выкручиваем болты, закрепляющие скобу к кулаку, после чего мы получаем возможность снять её вместе с фиксирующими частями.
4. Следующим шагом требуется достать поршень. Сделать это не составит никакого труда. Просто надавите на педаль тормоза, после чего гидравлика сама выдавит поршень наружу. Именно для этой цели шланг и требуется сохранять подключенным.
5. Отсоединяем и плотно закупориваем тормозную жидкостную магистраль. Для этого подходит использование болта М12, либо применение плотного зажима.
6. Снимаем пыльник, кольцо уплотнения и скобу. По сути, суппорт полностью разобран и готов к профилактическим мероприятиям. Вам нужно внимательно проанализировать места, нуждающиеся в чистке и смазывании. Как правило, это направляющие, подвергающиеся сильному окислению. С помощью специальной жидкости очищаем всю грязь и осматриваем все детали на предмет наличия механических повреждений — царапин. Их быть не должно.

Перед проведением работы обязательно купите специальный ремкомплект, в состав которого входит новое уплотнительное кольцо, поршневые пыльники, защитные резинки направляющих, а также специальная смазка. Использовать старые части не рекомендуется, даже если они полностью целые.

Сборку суппортов нужно производить в порядке, обратном перечисленному. Делать это необходимо очень аккуратно, не забывая обильно смазывать поршни тормозной жидкостью.

Причины поломки

Суппорт как элемент дисковых тормозов подвергается значительным температурным нагрузкам, а также воздействию внешних неблагоприятных факторов: грязи, пыли, влаги, химических реагентов. Все это происходит из-за того, что его устройство не позволяет оградить его от данных негативных явлений. При значительном перегреве, как и при разрыве пыльника, может исчезнуть смазка направляющих.

Неправильное обслуживание направляющих, при котором в их пыльники некоторые умельцы умудряются забивать несоответствующую смазку: графитовую или аналогичную, влечет их набухание и закисание, после чего они подклинивают или стучат при внезапном срабатывании.

Разрыв пыльника поршня влечет попадание в него грязи и влаги. После чего он перестает работать – начинает подклинивать или, наоборот, стучать.

Деформация уплотнительного кольца способствует утечке тормозной жидкости и замасливанию колодок.

Неисправность направляющих

Основной проблемой, при несрабатывании тормоза, может стать заклинивание и закисание направляющих суппорта.

Ремонт данной неисправности своими руками не составит трудности. Кстати, в этом случае нет разницы при разборке как переднего, так и заднего суппорта. Для этого необходимо открутить и вытащить обе направляющие. Очистить их от грязи или некачественной смазки, снять и заменить порванные пыльники новыми, предварительно забив их специальной смазкой для суппортов.

Затем одеть их на место, вставить и закрутить направляющие обратно. После чего следует попробовать, как свободно перемещается по ним прижимная планка. Визуально это можно посмотреть в приложенном видео в конце статьи.

Не следует забывать о корпусе данного элемента тормозов. При обнаружении на нем значительной ржавчины, вмятин, мест прогиба или других механических повреждений следует заменить его полностью.

В случае если ремонт пришлось делать на снятом суппорте, то после установки его на место следует прокачать систему тормозов.

Статья впервые появилась на AutoRemont2.ru

Неисправности тормозного суппорта

Встречаются следующие виды неисправностей заднего суппорта:

• закисание поршня цилиндра, в результате чего давление жидкости при нажатии на тормоз недостаточно, чтобы сдвинуть поршень с места;
• течь уплотнительных манжет поршня, в результате колодки прижимаются слабей, чем необходимо и происходит потеря тормозной жидкости. Если тормозная жидкость полностью вытечет и в тормозную систему попадет воздух, резко снизится эффективность торможения всех колес;
• повреждение пыльника поршня тормозного цилиндра. В результате между поршнем и цилиндром попадает грязь, которая повреждает зеркало стенок цилиндра и приводит к снижению эффективности торможения и потере тормозной жидкости;
• повреждение пыльников направляющих, из-за чего попавшая на них грязь увеличивает сопротивление движению суппорта и давление между колодками распределяется неравномерно. Это приводит к снижению эффективности торможения, а также неравномерному и быстрому износу тормозного диска;
• слабая затяжка скобы суппорта или трещина в скобе. Это самые опасные неисправности, ведь, во-первых, колодки прижимаются к диску неравномерно, во-вторых, при сильном торможении скоба может сломаться или открутиться от кулака. Если это произойдет, колодки выпадут, поршень выйдет из цилиндра и жидкость выльется наружу, моментально снижая эффективность торможения остальных колес.

Какой пробег предшествует замене на Тойоте Королле

Колодки следует поменять, если диагностика показала предельный износ фрикциона (наименее 2 мм) либо вы увидели очевидное повышение тормозного пути. Ещё один признак — звучный писк при торможении. Средний ресурс передних колодок у иномарок — 25–30 тыс. км. Задние ходят вдвое больше. Но всегда необходимо смотрит за фактическим состоянием. номера оригинальных колодок: как отжать отжать тормозной цилиндр при замене. Средние сроки могут значительно отличаться из-за стиля езды либо свойства запасной части.

Игнорирование очевидных признаков подмены чревато выходом из строя всей тормозной системы в самых ответственный момент. Замена тормозных колодок на отжать тормозной цилиндр. И «согнать» цилиндр. Как и. Утечка тормозной воды, «клин» колеса, выход из строя дорогостоящего суппорта — неполный перечень вероятных осложнений.

Колодки изменяются в паре, даже если ресурс какой-то из них ещё не исчерпан

О причинах выхода суппорта из строя

Сломаться данный узел тормозной системы может из-за неправильного обслуживания, либо из-за недостаточного качества. Основные причины, почему может потребоваться ремонт суппортов, кроются в следующем:

• неправильная эксплуатация, которая связана с набиванием направляющих некачественной смазкой — из-за этого пыльник набухает, а позже «закисает»;
• в дальнейшем ремонт тормозных суппортов может понадобиться вследствие попадания влаги на направляющую, что приводит к прорыву пыльника;

• еще одной из причин выступает сам поршень, корпус которого также уязвим к попаданию внутрь влаги;
• некачественная рабочая жидкость (тормозная) способна разъедать изнутри поршень, если концентрация воды в ней превышает норму.

Видео-совет по ремонту суппорта своими руками:

Если гремят тормоза

В тормозах данного типа имеются прижимные пружины или плавающие скобы.

Они отвечают за фиксацию колодок к корпусу суппорта. Причиной их поломки служит усталость металла или его плохое качество. В результате чего они теряют упругость и перестают прижимать колодки к корпусу. Из-за этого колодки гремят при малейших проездах неровностей и могут неравномерно соприкасаться с диском, что приведет к появлению на нем буртика или борозд. Также в этом случае могут греметь сами скобы.

Что нужно сделать, когда гремят прижимные скобы тормозов или колодки? Если нет возможности их заменить, то стоит попробовать их своими руками разжать плоскогубцами для предания им большей жесткости. Для этого их нужно вытащить из посадочных мест, разжать и вставить их на место, после чего они перестанут на некоторое время греметь.

Неисправен поршень (цилиндр)

Плохое качество тормозной жидкости, возникновение ржавчины на поверхности при разрыве пыльника хотя бы одного поршня (цилиндра) или в результате длительного простоя машины влекут за собой его частичное заклинивание.

Это изначально будет слышно при задержке его срабатывания, когда колодки начнут стучать о диск. Для того чтобы своими руками сделать ремонт в данном случае необходимо разобрать суппорт и вытащить ржавый поршень, делать это нужно, после того как будут откручены направляющие и снят пыльник и стопорное кольцо.

Если цилиндр еще хоть слегка ходит, то выдавить его можно с помощью компрессора, вставив шланг в отверстие для подачи тормозной жидкости. Также это можно сделать, предварительно не отсоединяя корпуса от системы тормозов просто нужно нажать на педаль, после чего созданное давление выдавит цилиндр из его посадочного места. Если же он намертво заклинил, то превентивной мерой может стать отмачивание его в бензине и другой аналогичной жидкости.

Причины поломки

Суппорт как элемент дисковых тормозов подвергается значительным температурным нагрузкам, а также воздействию внешних неблагоприятных факторов: грязи, пыли, влаги, химических реагентов. Все это происходит из-за того, что его устройство не позволяет оградить его от данных негативных явлений. При значительном перегреве, как и при разрыве пыльника, может исчезнуть смазка направляющих.

Неправильное обслуживание направляющих, при котором в их пыльники некоторые умельцы умудряются забивать несоответствующую смазку: графитовую или аналогичную, влечет их набухание и закисание, после чего они подклинивают или стучат при внезапном срабатывании.

Разрыв пыльника поршня влечет попадание в него грязи и влаги. После чего он перестает работать – начинает подклинивать или, наоборот, стучать.

Деформация уплотнительного кольца способствует утечке тормозной жидкости и замасливанию колодок.

Причины и решение проблемы

Когда водитель понимает принцип работы тормозной системы, он может разобраться с ее неисправностью. Если провалилась педаль тормоза, то необходимо в кратчайшие сроки провести диагностику и выявить причину. Первым делом рекомендуется проверить уровень тормозной жидкости, которая хранится в специальном бачке.

В этом бачке есть две отметки от производителя. Одна отображает минимально допустимый уровень жидкости, а вторая максимальный. Хоть эта субстанция является несжимаемой, ее количество все равно может уменьшаться со временем. Это связано с тем, что тормозные колодки во время эксплуатации могут понемногу стираться. Из-за этого рабочему цилиндру необходимо пройти большее расстояние для воздействия на колесо, а для этого нужно больше жидкости.

Таким образом, в свободное пространство бачка начинает просачиваться воздух, и, как следствие, происходит завоздушивание. Тормозная педаль начинает проваливаться и перестает работать так, как нужно.

Существует и другая причина, по которой может произойти завоздушивание. При этом уровень жидкости может быть в полной норме. Это связано с ситуациями, когда водитель слишком часто притормаживает на высокой скорости или двигается на маленькой скорости с постоянно нажатой педалью. Например, это происходит при планомерном спуске с крутого склона. Такой проблеме способствует и высокая температура воздуха, которая нагревает жидкость еще сильнее.

Рекомендуется регулярно пользоваться техническим обслуживанием автомобиля и проверять состояние всей системы. Так можно обезопасить себя от неприятных ситуаций на дороге, которые могут привести к серьезным последствиям.

Неисправность после замены колодок

Довольно часто водители сталкиваются с ситуацией, когда новые тормозные диски, колодки или барабаны были только установлены, а проблема проваливающейся педали появилась сразу. Первым делом стоит отметить, что после таких мероприятий в течение первых дней тормозная система может работать не совсем правильно. Это нормальная процедура, которая встречается довольно часто. В связи с этим после замены элементов тормозной системы рекомендуется использовать автомобиль максимально аккуратно.

Будет также интересно: Как правильно выбрать диски для вашего автомобиля

Такая проблема связана с тем, что тормозные колодки и диски не могут сразу работать исправно. Им нужно некоторое время, в течение которого они должны правильно притереться. Эта процедура должна полностью выполниться в течение 200−400 километров пробега. Если же этого не произошло, то, скорее всего, проблема в самих деталях.

В течение первого времени после замены колодок при нажатии на педаль машина может реагировать не сразу, дергаться и вибрировать.

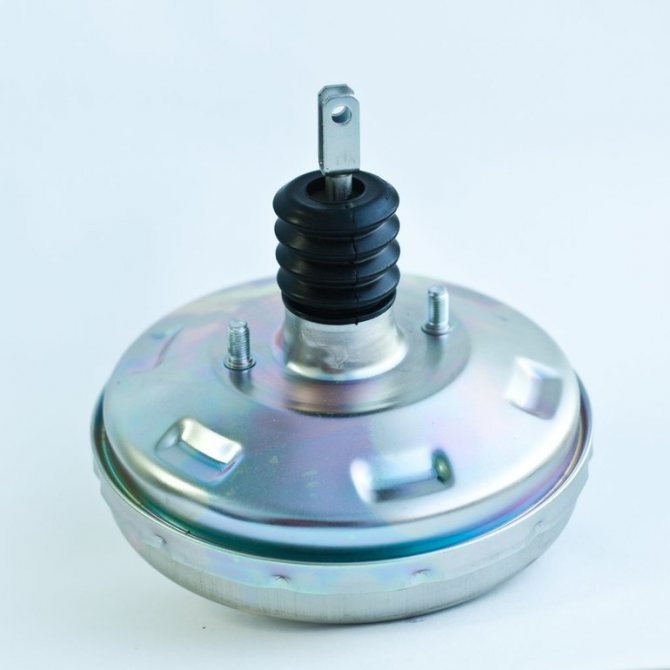

Вакуумный усилитель

Последняя популярная причина, из-за которой возникают проблемы с тормозной системой автомобиля, это неполадки с вакуумным усилителем. Однако в таком случае педаль не проваливается, а нажимается довольно туго, что сильно влияет на эффективность тормоза.

Вакуумный усилитель — очередной элемент большинства тормозных механизмов, которые предназначены для более комфортного нажатия на педаль. Это происходит более легко и требует гораздо меньше усилий от водителя. Однако диафрагма ВУ может прийти в негодность, что вызовет сложности в работе всей системы.

Такая проблема может проявляться только при включенном двигателе. В заглушенном автомобиле педаль будет нажиматься в нормальном режиме. Эта особенность позволяет легко провести первоначальную диагностику. Если двигатель не работает, и педаль работает правильно, а при заведенном моторе начинаются проблемы, то это связано с диафрагмой. Для решения необходимо обратиться в сервисный центр.

Подробная инструкция по ремонту суппортов

Самой частой причиной потери работоспособности тормозного суппорта является его закисание и последующее заклинивание.

Если суппорт регулярно обслуживать и смазывать, то он может служить десятилетиями без какого-либо ремонта. Но, главное — правильно выбирать смазки!

Если интересно, то прочитайте о выборе смазок. В этой статье мы будем работать ими, но на описание этих смазок я тратить буквы в этой статье не буду.

Ремонт суппорта можно разделить на три категории:

1. Обязательная смазка суппорта при замене колодок
2. Реанимация суппорта, если уже греется колесо
3. Полная разборка суппорта и замена изношенных элементов

Первые две категории можно посмотреть по ссылкам. А в этой статье мы рассмотрим именно третью категорию, когда уже поздно пить Боржоми и необходимо хирургическое вмешательство.

Чаще всего причинами полного отказа суппорта являются два момента:

• Суппорт никогда не смазывался и не обслуживался. В следствие чего поршень и направляющие сильно корродировали.
• Суппорт смазывался не тем, чем необходимо. В следствие чего смазка превратилась в пластилин или порошок, а пыльники и манжета безжалостно разбухли.

В этих двух случаях полумерами уже не обойтись и придётся делать дело основательно.

Неисправен поршень (цилиндр)

Плохое качество тормозной жидкости, возникновение ржавчины на поверхности при разрыве пыльника хотя бы одного поршня (цилиндра) или в результате длительного простоя машины влекут за собой его частичное заклинивание.

Это изначально будет слышно при задержке его срабатывания, когда колодки начнут стучать о диск. Для того чтобы своими руками сделать ремонт в данном случае необходимо разобрать суппорт и вытащить ржавый поршень, делать это нужно, после того как будут откручены направляющие и снят пыльник и стопорное кольцо.

Если цилиндр еще хоть слегка ходит, то выдавить его можно с помощью компрессора, вставив шланг в отверстие для подачи тормозной жидкости. Также это можно сделать, предварительно не отсоединяя корпуса от системы тормозов просто нужно нажать на педаль, после чего созданное давление выдавит цилиндр из его посадочного места. Если же он намертво заклинил, то превентивной мерой может стать отмачивание его в бензине и другой аналогичной жидкости.

Стоит учитывать, что поршень заднего суппорта не вынимается, а просто выкручивается по резьбе круглогубцами или аналогичным инструментом. После этого нужно вымыть посадочное гнездо цилиндра и зачистить его от грязи и ржавчины. Также стоит поступить и с самим поршнем (цилиндром). Далее нужно вставить цилиндр на место. Нелишним будет при сборке заменить его пыльник новым. Об этом более обстоятельно можно посмотреть в приложенном видео.

Для чего применяется инструмент

Приспособление для вдавливания применяется во время ремонта тормозной системы.

Когда суппорт снимается с диска, стержень остается в выдавленном положении и не дает установить деталь обратно.

Чтобы закончить ремонт, необходимо вдавить его на место. Многие автолюбители используют для этой цели все, что лежит под рукой: тиски, ключи и т.д. Однако можно изготовить специальный прибор, который значительно облегчит задачу.

Задавливание поршня будет происходить за счет вкручивающегося червячного механизма.

Керамические тормозные колодки: плюсы и особенности
Скоростной режим современного автомобиля требует качественной и надежной тормозной системы. Остановка автомобиля в…

Как сделать своими руками

Чтобы сделать приспособление своими руками, необходимо подготовить три гайки, длинный болт и старые колодки.

Весь процесс будет состоять из четырех простых шагов:

1. Взять сверло по диаметру крепежного изделия и строго по центру просверлить в колодке отверстие.
2. Приварить гайку к отверстию.

3. Заточить болт под конус.

   Легкий способ выкрутить шпильку, которая обломилась — подробный лайфхак
   Обломанная шпилька — довольно распространенная проблема, особенно на выпускном коллекторе. Металл крепежного…

4. К шляпке болта приварить две гайки, чтобы получился импровизированный вентиль.

Данный инструмент подойдет только для передних суппортов. Для задних необходимо добавить на конец крепежа специальный зацеп, который будет вращать стержень.

Как отремонтировать прогоревший глушитель без использования сварки
Глушитель, кроме основной функции снижения шума двигателя, выполняет также несколько дополнительных задач – снижает…

После ремонта тормозной системы не стоит выбрасывать старую деталь. Из нее можно сделать простой, но нужный инструмент для утапливания поршней.

Обнаружение поломки

Как и все остальные системы и механизмы машины, тормозная система время от времени приходит в негодность и требует замены некоторых деталей. Не стоит откладывать замену одного из элементов тормозной системы на потом, это может привести к серьезной аварии.

Чтобы заменить один из компонентов тормозной системы, нужно правильно определить, что пришло в негодность. Чаще всего в негодность приходят колодки и диски. Дело в том, что при торможении из-за силы трения эти устройства достигают высоких температур, поэтому быстро изнашиваются

При покупке новых агрегатов следует обратить внимание не только на прочность, но и на то, как они относятся к высоким температурам

Следует обращать внимание на все устройства этой системы, самые мелкие и незначительные на первый взгляд элементы выполняют важную роль во всем механизме. Например, пыльник направляющей втулки – на первый взгляд ненужная деталь, но именно пыльник направляющей втулки предохраняет суппорт от заклинивания

Манжета внутри корпуса играет главную роль в обеспечении герметичности всей системы.

Такой же на первый взгляд неважной частью является сальник тормозного цилиндра. Так же как и другие сальники, этот удерживает жидкость в корпусе

Во время износа сальника следует его немедленно заменить новым.

Скрип и звон в области передней или задней подвески, а еще плохое срабатывание тормозов – это признаки уже совсем не рабочей системы. Если было обнаружено, что следует заменить колодки или суппорты, то к этому процессу следует отнестись со всей серьезностью.

Чтобы полностью избавиться от лишнего шума в системе, нужно менять неисправные агрегаты как с левой, так и с правой стороны. Чаще всего на некоторых автомобилях заклинивает именно правый суппорт. Обуславливается это тем, что чаще всего водители меняют только левый суппорт, потому что он находится с водительской стороны, а правый остается в стороне.

Разрабатываем заклинивший поршень переднего тормозного механизма 2108, 2109, 21099

Тормозные механизмы (суппорта) передних колес автомобилей ВАЗ 2108, 2109, 21099 работают в условиях постоянного воздействия внешней агрессивной среды (соль, грязь, вода и пр.). В связи с этим ревизию и обслуживание суппортов и тормозных колодок рекомендуется проводить каждые 15 тысяч км пробега.

Заклинивание или «закисание» поршней в цилиндрах суппортов чаще всего является следствием отсутствия периодического контроля за состоянием тормозных механизмов, повреждении их защитных пыльников, сильном износе тормозных колодок при котором поршни слишком далеко выдвигаются из цилиндров, попадая тем самым под внешнее воздействие, наличием воды или посторонних примесей в тормозной жидкости.

Справка: поршни тормозных механизмов передних колес автомобилей ВАЗ 2108, 2109, 21099 имеют зеркальное покрытие, такое же покрытие имеется внутри цилиндров. В цилиндрах установлены резиновые кольца, возвращающие поршни в исходное состояние после выдвижения. Снаружи поршни защищены пыльниками (защитными колпачками со стопорными кольцами).

При этом происходит ускоренный износ колодок, перегрев и коробление тормозных дисков, повышается расход топлива, нарушается управляемость автомобиля (уводит в сторону) и его динамика, появляется вибрация и биение при нажатии на педаль тормоза.

• Разработать «закисший» поршень можно как минимум двумя способами:
• — без демонтажа тормозного механизма с автомобиля;
• — на снятом тормозном механизме.
• В первом случае необходимо поддомкратить автомобиль, снять колесо, очистить суппорт от грязи снаружи, отсоединить и поднять его плавующую скобу.

Снимаем стопорное кольцо и пыльник цилиндра, удаляем из под него грязь при помощи тряпки, смоченной бензином и жесткой кисти или зубной щетки. Слегка нажимаем на педаль тормоза, чтобы поршень немного (максимум сантиметр) выдвинулся из цилиндра.

Еще раз производим очистку, стараясь не повредить зеркало поршня и удалить только грязь и отложения. Наждачной бумагой зачищать поршень нельзя, так как можно повредить зеркало. Народный способ очистки отложений – применение шершавого деревянного бруска, который снимет отложение и не повредит цилиндр.

Снимаем крышку с бачка тормозной жидкости и при помощи разводного ключа или тисков утапливаем поршень обратно в цилиндр. Жмем на педаль тормоза, выдвигая поршень, и опять утапливаем его. Проводим такую процедуру разработки его подвижности раз 20-30.

После чего наносим графитную смазку на выступающую часть поршня, устанавливаем новый пыльник и стопорное кольцо.

Плюс этого способа — нет необходимости сливать тормозную жидкость из контуров тормозной системы автомобиля и прокачивать тормоза.

Во втором случае снимаем тормозной цилиндр и проводим его разборку и разработку. Этот способ подойдет при капитальной ревизии суппортов, так как необходимо либо сливать тормозную жидкость, либо глушить тормозную трубку, что все-равно чревато потерей некоторого количества жидкости и подразумевает проведения прокачки тормозов после выполнения работ.

Поршень из цилиндра необходимо выдавить либо еще до его снятия (нажав на педаль тормоза), либо на уже снятом поршне подать воздух под давлением в отверстие под тормозную трубку. Перед выдавливанием снимаем с поршня стопорное кольцо и пыльник. Извлеченный поршень стараемся не поцарапать.

Вдавливаем его вовнутрь цилиндра (например, при помощи тисков), одеваем сверху новый пыльник и стопорное кольцо.

Все перечисленные выше манипуляции имеют смысл лишь при незначительном повреждении поршня или цилиндра. В случае полного заклинивания поршня и невозможности его разработки следует заменить тормозной цилиндр с поршнем.

1. Примечания и дополнения
2. — После разработки поршней тормозных цилиндров передних колес автомобиля необходимо смазать направляющие пальцы.
3. Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099
4. — Проверка и регулировка свободного хода педали тормоза автомобилей ВАЗ 2108, 2109, 21099
5. — Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099
6. — Схема стояночной тормозной системы автомобилей ВАЗ 2108, 2109, 21099
7. — Схема рабочей тормозной системы автомобилей ВАЗ 2108, 2109, 21099
8. — Замена передних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099
9. — Замена задних тормозных колодок на автомобилях ВАЗ 2108, 2109, 21099

Замена ремкомплекта суппорта

Наиболее сложной и ответственной операцией при ремонте суппортов является замена ремкомплекта суппорта. В ходе этой операции меняются все уплотнения и резинотехнические изделия суппорта.

Для начала, вы должны приобрести ремкомлект для суппорта вашего автомобиля. Для этого в автомагазине вы должны будете сообщить продавцу марку и модель вашего автомобиля, год его выпуска и прочие данные, которые спросит продавец.

Для проведения ремонта при помощи ремкомплекта, для начала необходимо демонтировать суппорт. После этого перенести его на верстак и полностью разобрать

Очень важное замечание – место, в котором разбирается суппорт, должно быть максимально чистым. Попадание даже самой маленькой песчинки внутрь суппорта грозит скорым выходом его из строя

При разборке суппорта, рекомендуется записывать или фотографировать места и способы установки тех или иных деталей.

В большинстве своем вам необходимо будет заменить следующие резиновые изделия:

• Уплотнение тормозного цилиндра;
• Пыльник тормозного поршня;
• Пыльники направляющих;
• Уплотнения направляющих;
• Уплотнительное кольцо штуцера прокачки.

Если на рабочей поверхности тормозного поршня присутствует глубокая коррозия (с образованием каверн), то поршень также необходимо заменить.

Сборку суппорта производить в порядке обратном разборке. После этого суппорт необходимо установить на автомобиль, смазать направляющие и прокачать тормоза. Как вы уже знаете, для этого вам потребуется помощник или специальное устройство.

Нужно ли прокачивать тормоза после замены колодок

Как правило, замена тормозных колодок (как передних, так и задних), не предполагает вмешательства в контур тормозной системы. Другим словами, разгерметизации не происходит. Это значит, что прокачка тормозов после замены колодок не всегда нужна.

Однако, как показывает практика, часто замену колодок лучше совместить с заменой тормозной жидкости, в рамках которой нужна прокачка. С учетом того, что стоимость ТЖ не большая, а процедура прокачки простая и не трудоемкая (особенно если прокачивать тормоза с помощником), такой подход позволяет максимально повысить эффективность работы всей тормозной системы.

Также регулярная замена тормозной жидкости (как минимум, 1 раз в 2 года или каждые 30 тыс. км.) позволяет увеличить срок службы деталей тормозной системы (например, манжет, уплотнителей, резиновых шлангов и самих тормозных цилиндров). Дело в том, что тормозная жидкость склонна накапливать в себе влагу и грязь. Это приводит к тому, что внутри  деталей системы начинается коррозия, мелкие частицы разрушают зеркало цилиндров, выводят из строя уплотнения и т.д.

Тормозные диски: когда нужна замена?

Чтобы знать, когда нужно менять тормозные диски, следует регулярно контролировать их состояние. При чрезмерном износе возможны следующие аномалии в машине:

• Увеличение тормозной дистанции;
• Снижение уровня рабочей жидкости;
• Облегчение педали;
• «Увод» в сторону при торможении;
• Нехарактерный шум в области колес.

При появлении одного из вышеперечисленных отклонений необходимо проверить состояние тормозной системы

При этом особое внимание стоит уделить как дискам, так и колодкам. Лучше всего это доверить квалифицированным специалистам сервисного центра

Систематическая проверка тормозных дисков требуется как на передних, так и на задних колесах. Помимо состояния поверхности, нужно измерить их толщину с помощью штангенциркуля. Допустимый для эксплуатации диапазон, как правило, указывается на тыльной стороне диска.

Примечание. Замена дисков, как и колодок, независимо от того, на каком из механизмов обнаружен недопустимый износ, нужно производить на одной оси только парами.

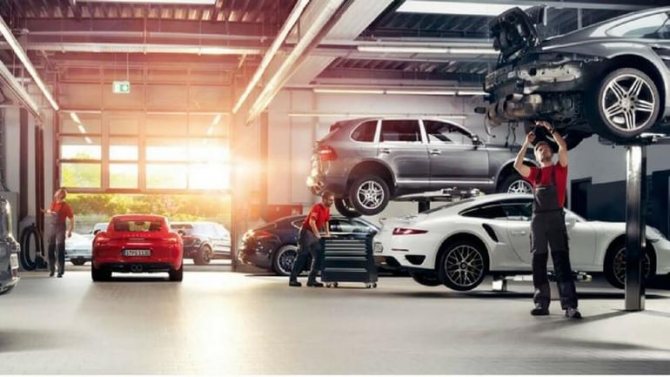

В технических центрах ГК FAVORIT MOTORS квалифицированные механики смогут оперативно проверить состояние тормозной системы и при необходимости поменять колодки и/или диски. Помимо высокого мастерства, европейского сервиса, качественных автозапчастей и расходных материалов, в арсенале наших преимуществ — гарантия на все работы, сжатые сроки обслуживания, разумные цены и привлекательные бонусы.

Принцип работы

Это достаточно простая система, ничего сложного в ней нет. Используется практически на всех легковых автомобилях, то есть конструкция похожая, изменения минимальны. Основана на гидравлическом давлении.

После того как вы нажали на педаль тормоза, специальный поршень в главном тормозном цилиндре начинает давить тормозную жидкость. Она в свою очередь по трубкам и позже по шлангам начинает идти к тормозному суппорту.

В суппорте есть поршень, от давления, он начинает выходить вперед. С одной стороны поршня устанавливается одна тормозная колодка и давит на одну сторону диска, с другой стороны другая, она просто крепится на суппорт не подвижно. Таким образом, диск зажимается колодками, они трутся об него и останавливают. Диск же в свою очередь, жестко связан с колесом автомобиля, таким образом, «гасится» скорость всего авто. Нужно отметить, что при таком контакте выделяется достаточно много тепла, поэтому зачастую некачественные колодки скрипят, они просто не могут противостоять возросшей температуре.

Суппорта бывают как минимальной конструкции, так и достаточно большими, чтобы вместить широкие или длинные тормозные колодки. Как правило, устанавливается на ступицу именно такое строение применяется практически у всех современных автомобилей.

Устройство данного элемента тормозов

Существует два вида дисковых суппортов – передний и задний, их устройство способ ремонта слегка разнятся, но их основные элементы одинаковы:

1. Корпус, в котором крепится поршень (цилиндр).
2. Перепускной клапан.
3. Уплотнительное кольцо.
4. Поршень (цилиндр).
5. Пыльник цилиндра.
6. Стопорное кольцо.
7. Корпус.
8. Прижимная планка.
9. Колодки.
10. Пыльник направляющей.
11. Направляющие.
12. 14. Болт крепления.
13. Тормозной шланг.

Отличие заднего дискового суппорта заключается в наличии стояночного тормоза.

Поэтому в поршне (4) имеется специальная резьба, по которой он накручивается на шток (1) стояночного тормоза. Благодаря этому он может работать под воздействием двух приводов – механического (стояночного) и гидравлического.

Замена тормозных колодок на задних барабанных тормозах

Задние тормозные колодки барабанных тормозов меняются значительно реже более нагруженных передних колодок. И хотя конструктивно барабанные тормоза выглядят сложнее дисковых, замена их, как правило, даже несколько более простая процедура.

Главное в этой процедуре запомнить расположение всех пружин и тяг с тем, чтобы при сборке установить их точно так же, иначе тормоз работать не будет.

Последовательность операций такова:

Выполняются первые три пункта из процедуры замены дисковых тормозов

Важно при этом снять автомобиль с ручного тормоза, который является составной частью барабанных тормозов.
Отвернуть гайки, крепления барабана и если он «закис» стронуть его с места простукиванием и демонтировать.
Внимательно изучить расположение пружин, фиксаторов и тяг.
Освободить ручной тормоз и все пружины и тяги. Вынуть старые колодки.
Собрать новые колодки с тягами и пружинами;
Установить собранные комплекты внутри тормозного механизма.

После установки новых тормозных колодок выполняется обязательная проверка работы тормозов.

Как снять тормозной суппорт

Снятие тормозного суппорта автомобиля

1. Срываем колесные болты (17, 19, 21 размеры под ключ).
2. Ставим автомобиль на ручник, поднимаем и фиксируем дополнительно специальным деревянным «козликом» либо чем-то другим.
3. Выкручиваем колесные болты или шпильки (что там у вас).
4. Снимаем колесо.
5. Далее отверткой пытаемся отжать суппорт в направлении от себя. Если его заклинило, стараемся продвинуть хотя бы чуть-чуть.
6. За суппортом находятся два болта (обычно на 14). Выкручиваем их.
7. Снимаем суппорт. Подготовьте заранее подставку для него, либо повесьте его на пружину амортизатора. Суппорт ни в коем случае не должен висеть на тормозном шланге.
8. Выньте тормозные колодки из крепления.
