Снимаем стартер ваз 2107

Почему ломается втягивающее реле?

Основные части реле: корпус, контакты, якорь, магнит с обмотками, возвратная пружина. При поступлении электрического тока во втягивающую обмотку магнита возникает электрическое поле. Оно притягивает якорь, который переезжает в сердечник. Последний, задействовав рычаг, перемещает шестерню бендикса вперед, заставляя ее войти в контакт с зубцами маховика.

Далее сердечник, доезжая до конца, замыкает контакты, через которые ток начинает поступать на удерживающую обмотку магнита. Включается привод, который раскручивает вал стартера, передающий через шестерню бендикса усилие на маховик, чем его и раскручивает. Как только двигатель заработал, ток на реле идти перестает, магнит отключается, а возвратная пружина отводит в первоначальное положение вал с шестерней.

Шестерня бендикса

Какие неисправности могут быть в процессе эксплуатации тягового реле на автомобилях ВАЗ-2106 и 2107?

1. Стук. Он может возникать, если АКБ не имеет заряда, произошло окисление клемм, соединение неисправно или удерживающая обмотка магнита не соединяется с «массой» в результате ее повреждения.
2. Отсутствие реакции со стороны втягивающего реле и стартера в целом после включения зажигания. Как и в первом случае, проблема в состоянии аккумулятора. Например, утрачено соединение удерживающей обмотки с «массой», оборвался контакт между дополнительным и втягивающим реле или перегорела плата замка зажигания.
3. Некорректная работа якоря, когда после включения реле он не вращается. И тут чаще всего «виновата» АКБ. Это может произойти, если окислились контакты стартера или перегорела обмотка якоря, из-за чего произошло отделение провода, и сам якорь заклинило.

Неисправности

Различают несколько дефектов стартера Ваз 2115. Рассмотрим каждый из них более детально.

1. Пускатель вообще не реагирует на поворот ключа, не крутит. Чаще всего, такой признак намекает на севший аккумулятор. Ему нужно минимум 12 вольт, чтобы суметь прокрутить стартер. Поэтому в первую очередь проверяется АКБ. Лучший способ это сделать — использовать мультиметр. Другая причина — втягивающее реле. Здесь возможно несколько сценариев: слабо затянуты контакты или они окислены, произошёл обрыв в обмотке.
2. Стартер крутит вяло или не срабатывает. Тут проблема также может затрагивать контакты — их надо проверить. Не стоит исключать и подгорание коллектора или износ щёток. Также следует рассмотреть вариант обрыва якоря.
3. Слышны щелчки, но стартер не работает. Как правило, такое сопровождается сильным перепадом напряжения в цепи питания. Сначала проверяется реле, если оно в порядке — тестируется состояние цепи до него. Цель — найти место, где периодически пропадает контакт. Не исключен и вариант слабого зажима клемм на пусковом устройстве или аккумуляторе.
4. Стартер вращается, но маховик нет. В этом случае буксует обгонная муфта или бендикс. Проблема решается разборкой устройства и заменой повреждённых деталей.
5. Пускатель сильно шумит при вращении. Нужно проверить состояние вкладышей подшипника приводного вала и якоря. Сильно изношенные детали немедленно заменить. Также вариант, что сломалось крепление стартера или крышка на одном из его концов. По этой причине механизм функционирует с перекосом, создавая много шума. Сам маховик тоже должен быть подвергнут внимательному осмотру. На его зубчатке не должно быть следов выработки, иначе деталь нуждается в замене. В некоторых случаях неисправность можно устранить, обработав шлицы маслом.

Подробнее о неисправностях в таблице.

Причина
Действия
Признаки
Разряженный аккумулятор
Нужно зарядить, заменить аккумулятор, либо отогреть (если проблема возникла зимой) или прикурить его.
Щелчки втягивающего реле
Отсутствие «массы» на втягивающее реле
Обратите внимание на надёжность крепления минусового провода от «массы» аккумулятора к втягивающему реле стартера. При необходимости зачистите и заново закрепите массу на втягивающее стартера.
Ослаблен минусовой провод, окислен контакт
Обрыв в цепи «зажигание-стартер»
Проверьте наличие контакта от зажигания к стартеру

Если с этим всё впорядке, то переходим к втягивающему реле.
После проворота ключа зажигания, в ответ пустая тишина, не срабатывает даже реле
Неисправно втягивающее реле
Здесь ничего не остаётся, как заменить его. Но прежде опять таки обратите внимание на клеммы втягивающего. В 90% случаев, их нужно зачистить.
Щелчки, даже с хорошо заряжённой АКБ
Щетки неплотно прилегают к коллектору («зависли» либо износились)
Проверить длину и свободу перемещения щеток в щеткодержателе.
При повороте ключа на старт стартер молчит
Износ втулок стартера
Проверить и заменить втулки стартера
Стартер двигатель крутит, но очень медленно
Износ бендикса или разрушение частей редуктора
Заменить бендикс или неисправную часть редуктора
Стартер крутит, но коленвал стоит на месте
Неисправность контактной группы замка зажигания или втягивающего реле
Заменить контактную группу замка и отремонтировать тяговое реле
После старта двигателя стартер вращается вместе с маховиком

С чего начинается ремонт

Вся работа с чего то начинается. И эта не исключение. Для начала следует понять, что не исправно и только после этого думать, что можно сделать, и как устранить неисправность.

Поиск неисправности.

Чтобы правильно определить сначала надо подумать и посмотреть в чем может заключаться причина неполадки:

• Если, после поворота ключа в замке зажигания, двигатель не заводится, проверяем лампочки на табло. Потухшие, или слабо горящие и притухающие лампочки говорят о неисправности в аккумуляторе: он разрядился, или плохо затянуты клеммы. У каждого водителя в машине есть тестер, позволяющий проверить напряжение и ёмкость аккумулятора, не демонтируя его.
• Если же аккумулятор здесь ни при чём, нужно проверить положение переключателя скоростей и, при необходимости, поставить его в положение «P».
• Далее нужно выяснить, а доходит ли вообще питание до стартера от замка зажигания?

Совет! Проще всего это сделать на разъёме красного провода, соединяющего стартер и разгрузочное реле.

Такая работа может быть выполнена двумя способами:

• 1 способ: — берётся медный провод сечением 2.5 мм2 и вставляется в открытый разъём. Один конец к клемме аккумулятора, а другой – к стартеру. Таким образом, имитируется зажигание.
• 2 способ: — здесь нужно два человека: один поворачивает ключ в замке зажигания, а второй контрольным щупом дотрагивается до кончика провода, идущего от разгрузочного реле. Если при этом загорается контрольная лампочка, значит ни в замке зажигания, ни в реле нет никаких повреждений.

Проверка стартера ВАЗ 2107

Перед проверкой стартера необходимо тщательно очистить его от загрязнений. Затем следует убедиться в работоспособности тягового реле. Для этого необходимо подать на корпус стартера «минус», а на вывод «50». Исправное втягивающее (тяговое) реле выдвинет шестеренку стартера вперед, при этом произойдет характерный щелчок. Если реле исправно, необходимо при помощи мультиметра проверить обмотки стартера.

Для доступа к обмотке следует снять щеточный узел. Проверка производится в два этапа:

1. Проверка на замыкание. Подключить один щуп к корпусу, вторым последовательно касаться выводов обмоток. Если обмотка не замкнута, сопротивление должно быть не менее 10кОм.
2. Проверка на обрыв. Соединить щупы прибора с выводами обмоток. В случае обрыва мультиметр покажет «бесконечность».

Далее необходимо проверить обмотку якоря. Если якорь не замкнут, сопротивление между корпусом и контактными пластинами должно быть выше 10кОм.

Если стартер ВАЗ 2107 (карбюратор, инжектор) имеет замкнутые или оборванные обмотки, необходима его замена. Перемотать обмотку в условиях мастерской практически нельзя.

Признаки и причины неисправности стартера ВАЗ 2106

Иногда, при включении стартера, тяговое реле не срабатывает, а сам якорь не вращается. Причинами этого может быть:

• барахлит или «села» аккумуляторная батарея;
• слабый контакт клемм АКБ, в следствии окисления или плохо затянутых гаек контактов наконечников;
• короткое замыкание в обмотке втягивающего реле;
• отсоединился провод тягового реле или выключателя зажигания;
• неисправна контактная часть выключателя зажигания.

Иногда, при включении зажигания, тяговое рыле срабатывает, якорь вращается или вращается очень медленно. Помимо проблем с АКБ перечисленных выше, причинами таких симптомов могут быть:

• неисправная обмотка стартера или якоря, возможный её обрыв или замыкание;
• дефект или износ щёток, подгорание коллектора щёток;
• замыкание щетки в щёткодержателе на «массу».

Когда раздаётся неестественный шум при запуске стартера, причинами этого может быть:

• избыточный износ втулок подшипников или шеек вала якоря;
• расшаталось крепление стартера или сломалась защитная крышка со стороны привода;
• при установке стартера произошёл перекос;
• сломались или вышли из строя зубья шестерни привода или венца маховика;
• заедания муфты на шлицах вала якоря и неспособности шестерни выйти из зацепления маховика.

Советы по эксплуатации и замене стартера

При запуске двигателя работа стартера не должна превышать 5-7 секунд, повторный запуск следует осуществить через 20-30 секунд. Если после трех подходов запуск двигателя не произошёл, то следует искать причину в системе питания или и зажигания двигателя.

Непрерывная и длительная работа стартера может привести к перегреву его обмоток и выходу их из строя.

После запуска двигателя срочно выключайте стартер, в противном случае длительное вращение шестерни привода маховика может послужить причиной заклинивания обгонной муфты стартера.

Если произошел обрыв обмотки тягового реле, замыкание между витками, сгорел коллектор якоря или тяговое реле, то стартер лучше заменить новым.
Перед съёмом стартера убедитесь, что поломки не вызваны другими причинами, такими как: разряд АКБ, окисление проводов, клемм, нарушение контакта электрических цепей и т.д.

Открутить нижний болт крепления стартера будет удобнее, имея в распоряжении подъемник, яму или домкрат с упорами.

Для замены стартера понадобится следующие инструменты:

• ключи на «8», «13»;
• трещотка с набором насадок «на 13», «на 14», «на 15»;
• домкрат;
• новый стартер ВАЗ 2106.

Цена стартера ВАЗ 21214370801001 составляет 4700 рублей. Его аналог от UNIPOINT с артикулом STRL021 — 4400 рублей.

Стоимость актуальна для Москвы и области на лето 2017.

1

Сдвигаем резиновый чехол клеммы АКБ.

2

Ключом «на 10» ослабляем затяжку гайки стяжного болта.

3

Снимаем «минусовый» провод с аккумуляторной батареи.

4

Ключом «на 13» отворачиваем два верхних болта крепления стартера.

5

Снизу, этим же ключом, выкручиваем нижний болт крепления стартера.

6

Сдвигаем стартер вперед, чтобы обеспечить доступ к наконечникам проводов на тяговом реле стартера.

7

Снимаем разъем с вывода тягового реле стартера. Затем откручиваем гайку и снимаем провод с верхнего контактного болта тягового реле.

8

Вынимаем стартер вверх.

9

Снятый стартер СТ-221 и стартер нового образца для замены.

10

Установите на автомобиль новый стартер и снятые детали в порядке, обратном снятию.

Разборка стартера и его ремонт

А теперь переходим к разборке стартера ВАЗ-2107 своими руками. Сделать это несложно, инструмент понадобится самый обычный, никаких специальных съемников и приспособлений: отвертка, плоскогубцы, ключ на 10. Другими словами, все, что имеется в любом гараже.

Процедура разборки выглядит таким образом (кратко):

1. Снимаете втягивающее, выкрутив три болта крепления.
2. Извлекаете штифт, на котором вращается вилка бендикса.
3. Выкручиваете заднюю крышку и снимаете щеточный узел.
4. Снимаете бендикс.
5. Вытягиваете ротор.

Осуществляете замену изношенных элементов, сборку производите в обратном порядке. Обычно полностью разбирать устройство не нужно, достаточно поменять в задней части ротора щетки и медную втулку.

Диагностика

Чтобы понять, в какой из частей стартера произошла поломка, следует тщательно его очистить. Для начала проверяется втягивающее реле. Если оно исправно, то будет слышен громкий щелчок. Еще одно свидетельство исправности этого механизма – перемещение бендикса немного вперед. Отсутствие щелчка говорит о том, что реле сломано и нужно заменить его на новое.

Если же проблема не в этой детали, то нужно удостовериться, что вся изоляция исправна. Все повреждения можно восстановить пропиточным лаком, а затем проверить специальными электроизмерительными приборами.

Когда после полного осмотра все детали оказались исправными, обязательно проверяется изоляция ротора. Следы гари и копоти на якоре говорят о том, что нужно произвести замену этого устройства. Коллектор должен быть чистым, без налета, а при наличии этого дефекта можно почистить элемент наждачной бумагой. После всех процедур проверяется муфта. Она должна крутиться свободно в одном направлении и фиксироваться в другом.

Как заменить щетки стартера на ВАЗ 2107

Щетки на стартере также могут изнашиваться и служить причиной отказа устройства. В этом случае их необходимо заменить. На автомобилях семейства «классики»стартеры бывают немного отличающиеся друг от друга. Но особой разницы по замене щеток не будет. Необходимо будет либо снять заднюю крышку, под которой они находятся, предварительно открутив пару болтов. Либо же открутить всего лишь один болтик, который стягивает защитную скобу, под которой как-раз и находятся щетки:

А вот так все выглядит после:

Всего здесь располагаются 4 щетки, каждая из которых доступна для снятия через отдельное окошко. Достаточно лишь открутить один болтик ее крепления:

А затем отжав пружинный фиксатор, поддеть ее отверткой, и она легко вынимается:

Все остальные вынимаются точно так же, и менять их нужно сразу все. Установка проводится в обратной последовательности.

Разборка стартера

Часто ремонт пускового устройства одной заменой втулки не ограничивается. Приходится стартер разбирать. Из инструментов понадобятся:

• плоская мощная отвёртка;
• пассатижи;
• динамометр;
• кусок трубы диаметром с вал привода стартера;
• мультиметр;
• гаечный ключ на 8;
• паяльник.

Подробный алгоритм действий приведён ниже.

1. Ослабить крепления втягивающего реле. Плоской отвёрткой выкрутить длинные болты, соединяющие тяговое реле со стартером. Перед этим скинуть всю проводку, которая идёт на пускатель.
2. Приподнять немного реле, снять из зацепления с рычагом.
3. Вытащить стопорное и ограничительное кольца вала стартера. Использовать надо подходящий кусок трубы и пассатижи.
4. Разобрать защитный кожух (крышку) стартера. Вытащить стопорное кольцо, расположенное посередине крышки. Снять также несколько регулировочных шайб, находящихся в этом же месте.
5. Ослабить и вытянуть стяжные шпильки корпуса. Открутить защитную крышку коллектора.
6. Отжать плоской отвёрткой пружины щёток. Изъять конструктивный блок, представляющий собой держатель с щётками внутри. Заменить в случае необходимости.
7. Демонтировать статор.
8. Разобрать пластиковые опоры рычага.
9. Снять якорь из крышки со стороны общего привода. С вала отключить промежуточную опору. Демонтировать стопорное кольцо стартерного привода. Вытащить тарелку и упорную деталь.
10. Отсоединить бендикс. Заменить в случае необходимости.

Вал якоря, в случае появления на нём жёлтых пятен, эффективнее чистить мелкой наждачной бумагой

Особое внимание надо уделить качеству пайки выводов. Задиры и забоины отремонтировать, никак не получится

Целесообразнее в этом случае произвести замену. Бендикс можно считать неисправным, если он вращается в обе стороны. Отдельно проверить надо и крышки. Если на них будут трещины, рекомендуется элементы заменить новыми.

Теперь по щёткам. Следует определить их надёжность. А с помощью тестера проверить элементы на замыкание

Особое внимание также следует уделить пружинам, которые фиксируют щётки. Они должны прижимать их плотно

Проверять пружины надо динамометром.

Разборка стартера и его ремонт

А теперь переходим к разборке стартера ВАЗ-2107 своими руками. Сделать это несложно, инструмент понадобится самый обычный, никаких специальных съемников и приспособлений: отвертка, плоскогубцы, ключ на 10. Другими словами, все, что имеется в любом гараже.

Процедура разборки выглядит таким образом (кратко):

1. Снимаете втягивающее, выкрутив три болта крепления.
2. Извлекаете штифт, на котором вращается вилка бендикса.
3. Выкручиваете заднюю крышку и снимаете щеточный узел.
4. Снимаете бендикс.
5. Вытягиваете ротор.

Осуществляете замену изношенных элементов, сборку производите в обратном порядке. Обычно полностью разбирать устройство не нужно, достаточно поменять в задней части ротора щетки и медную втулку.

Ремонт стартера

Как известно, автомобили ВАЗ-2107 бывают оснащены как инжекторами, так и карбюраторами. В связи с этим последовательность действий и сами ремонтные работы по стартеру могут слегка отличаться друг от друга. Тем не менее, каким бы ни был ваш автомобиль, эту задачу вполне возможно решить самостоятельно.

В первую очередь необходимо демонтировать стартер. Для этого автомобиль устанавливается над смотровой ямой либо поднимается на подъемнике. Но сначала от аккумулятора следует отсоединить минусовую клемму. Далее порядок действий зависит от того, что установлено на вашем авто: карбюратор либо инжектор.

Ремонт стартера на ВАЗ 2107 своими руками – глаза боятся, руки ремонтируют

Здравствуйте, уважаемые автолюбители! Продолжим осваивать особенности эксплуатации, диагностики и ремонта основных узлов отечественных автомобилей. Тем, у кого на вооружении иномарки, в принципе, тоже подходит этот материал. Как минимум для понимания сути проблем.

Ведь, как не крути стартер. а на иномарке и в Жигулях или Ладе, он практически одинаков. Разница может быть незначительной в конструктивном исполнении, а новый принцип работы стартера для серийных автомобилей, пока не изобрели.

Поэтому и займемся рассмотрением технологии ремонта стартера на ВАЗ 2107. Ремонт стартера ВАЗ 2107, в первую очередь заключается в выполнении действий, направленных на выявление и устранение возможных неполадок. Обычно, такие ремонты не вызывают каких-либо сложностей и вполне под силу даже начинающему автомеханику.

Возможные неисправности стартера ВАЗ 2107 и методы их устранения

Неисправности стартера ВАЗ 2107 нельзя назвать принципиально отличными от неисправностей стартеров других моделей Жигулей. Однако, приступая к диагностике состояния и ремонту стартера, необходимо иметь четкое представление о возможных проблемах в его работе.

Например, знаете ли вы, какие действия должны предпринять, когда плохо крутит, не крутит стартер ваз 2107 при повороте ключа в замке? В этой ситуации в первую очередь обратите внимание на свет сигнальных ламп. Если они горят тускло или периодически гаснут, вашу проблему можно считать решенной – скорее всего у вас попросту разряжена аккумуляторная батарея

Конечно, низкий заряд батареи не может быть единственной причиной неудовлетворительной работы стартера. Так, например, якорь стартера не будет вращаться при сильно окисленных полюсных выводах АКБ и наконечниках проводов. Очистите их и намажьте вазелином. А если наконечники слабо затянуты – затяните их сильнее.

Если во втягивающей обмотке реле произошло межвитковое замыкание на массу или же обрыв, вам придется менять реле – другим способом изменить ситуацию не удастся.

Чтобы исключить обрывы в цепи питания реле и в цепи питания обмотки реле включения, проверьте соединения проводов в цепи.

Иногда, при включенном стартере, тяговое реле срабатывает, но не крутит. якорь либо не вращается совсем, либо вращается очень медленно. В этом случае возможно это симптомы подгорания коллектора, который достаточно будет зачистить.

Причиной возникновения подобной ситуации может также послужить износ или зависание щеток. В этом случае щетки подлежат замене.

Случается, что после включения стартера вращается только якорь, в то время как маховик остается неподвижным. Спровоцировать такую поломку могут пробуксовки в движении муфты свободного хода, разрыв кольца муфты либо выскальзывание по оси рычага включения муфты. В таких случаях муфта и рычаг включения подлежат замене.

Нехарактерный звук, издаваемый стартером при вращении якоря, может говорить об ослабленном креплении стартера, закреплении его с перекосом, повреждениях зубьев шестерен привода маховика или износе втулок подшипников.

Как проверить стартер ВАЗ 2107 самостоятельно?

Не может быть, чтобы вас не интересовал вопрос о том, как проверить стартер ВАЗ 2107 самостоятельно, не прибегая к помощи специалистов из сервисного центра?

Предлагаем ознакомиться с последовательной методикой, следуя которой можно получить представление о состоянии стартера автомобиля ВАЗ 2107:

• Снимите стартер с автомобиля и очистите от загрязнений его наружную поверхность
• Соедините между собой выводы втягивающего реле и аккумуляторной батареи (при этом корпус стартера должен быть соединен с ее отрицательным выводом)
• Для того чтобы проверить обмотки якоря и статора, снимите заднюю крышку стартера и отсоедините щеточный узел
• При помощи омметра проверьте отсутствие замыкания обмоток на корпус. Если замыкания нет, минимальные показания прибора составят 10кОм
• Проверьте обмотки на обрыв. Для этого соедините щупы омметра к выводам обмоток. Если вы заметите стремление показателей омметра к бесконечности, расценивайте это как обрыв обмотки.
• Исключите отсутствие замыкания якоря «на массу» — присоедините щуп омметра к корпусу, а второй попеременно подсоединяйте к контактным пластинам. Если замыкания нет, показания омметра составят минимум 10кОм.

Лишь на первый взгляд работа, связанная с ремонтом стартера может показаться сложной. Но проделав ее хотя бы один раз, вы сможете с легкостью диагностировать и устранить большинство поломок стартера Жигулей седьмой модели.

Разборка стартера ВАЗ 2107 и замена основных компонентов

Для того, чтобы разобрать стартер, нам понадобится следующий инструмент:

• Головка торцевая на 10
• Трещотка или вороток
• Ударная или силовая отвертка под ключ
• Отвертка плоская
• Молоток
• Ключ для силовой отвертки (в моем случае на 19)

Для начала откручиваем две гайки ключом на 10, которые показаны ниже:

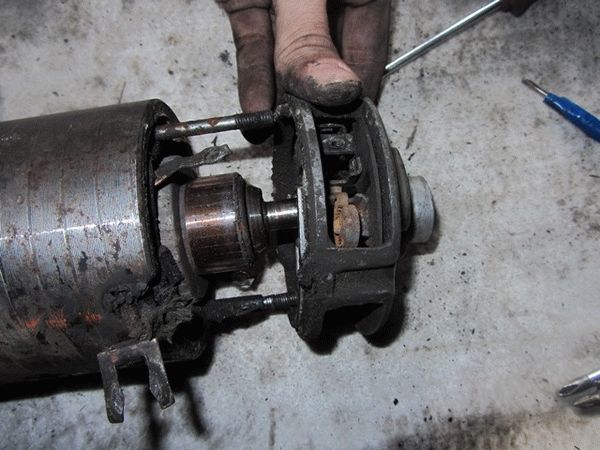

После чего снимаем крышку, поддев отверткой если это необходимо:

После этого можно снимать со шпилек корпус вместе с обмоткой:

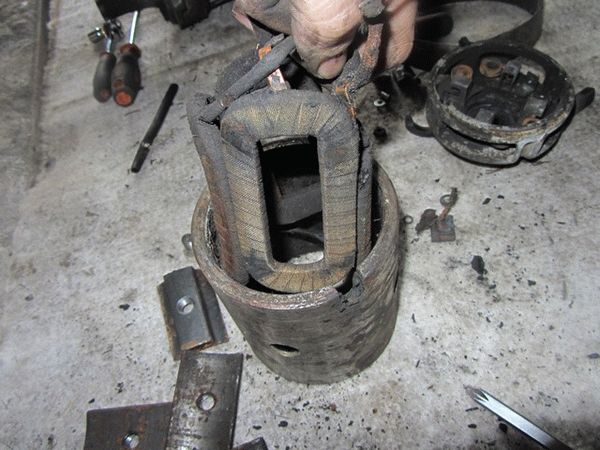

Если необходимо заменить обмотку, то здесь-то нам и понадобится силовая отвертка. Необходимо открутить 4 болта на корпусе с каждой стороны, как это наглядно приведено ниже:

После чего пластины, прижимающие обмотку, падают, и ее можно спокойно вынимать:

Так как часть с якорем у нас свободна, можно приступать к его демонтажу. Для этого тонкой отверткой поддеваем пластиковую скобу, на фото ниже она показана уже после сдвига:

И вынимаем якорь из передней крышки корпуса стартера:

А чтобы снять муфту с валом, необходимо опять же отверткой снять стопорное кольцо:

И после этого легко снять ее с вала ротора:

При необходимости ремонта или замены определенных деталей, покупаем новые и производим установку в обратной последовательности.

Ремонт стартера ВАЗ 2107 – снятие, замена и установка стартера своими руками

Здравствуйте, уважаемые автолюбители! Особенно здравствуйте, все владельцы ВАЗовской «семёрки»! Потому, что речь пойдет именно о ней – ВАЗ 2107.

Хотя, отечественному автопрому особо похвастаться нечем, если учитывать модельную линейку и качество выпускаемых авто, но всё же, есть экземпляры авто, на которые следует обратить внимание. ВАЗ 2107 – это автомобиль, который заслужено можно назвать народным

Благодаря несколько непривычному дизайну, это авто заметно выделяется из серии «классических» ВАЗовских машин

ВАЗ 2107 – это автомобиль, который заслужено можно назвать народным. Благодаря несколько непривычному дизайну, это авто заметно выделяется из серии «классических» ВАЗовских машин.

Этот факт, дополненный небольшими конструкционными отличиями, стал причиной, по которой модель достаточно долго продержалась на конвейере. Порой казалось, что «семёрка» будет выпускаться вечно, но время берёт своё.

Тем не менее, по дорогам страны передвигаются сотни тысяч автомобилей седьмой модели, которая ещё очень долго будет лидировать в рейтингах популярности среди «классики».

Устройство автомобиля ВАЗ 2107 принципиально не отличается от прежних моделей. Самым большим нововведением последних лет стала установка инжекторной системы питания вместо привычного карбюратора.

Остальное – классика. Касается это и системы пуска. Именно поэтому для каждого автолюбителя, купившего ВАЗ 2107, как снять стартер, остаётся актуальным вопросом.

Снятие стартера ВАЗ 2107 в гараже, своими руками

Как и в большинстве других автомобилей, в «семёрке» стартер находится у нижней части двигателя. Для того, чтобы добраться до него необходимо иметь смотровую яму или эстакаду, так как через верх его не извлечь.

Неудобное расположение – это единственная трудность при демонтаже стартера. В остальном всё предельно просто, никаких специальных инструментов или особых знаний не потребуется.

Снятие стартера ВАЗ 2107 происходит только при выключенном зажигании следующим образом:

• для начала снимается крышка аккумуляторной батареи и отсоединяется клемма «массы»;
• снимается грязезащитный щиток, если такой устанавливался в нижней части моторного отсека;
• для удобства снимается аккумуляторная батарея с опорой;
• откручивается зажим жгута проводов, ведущих к стартеру;
• откручиваются и снимаются провода с тягового реле стартера;
• отвинчиваются три болта крепления стартера (два вверху и один внизу) после чего стартер снимается под автомобилем.

На этом этапе стартер полностью готов к ремонту или техническому обслуживанию.

Самостоятельная замена стартера ВАЗ 2107

Если для ремонта стартера можно найти хорошего, знающего помощника, то устанавливать его обратно в машину придётся самому. Занятие это вовсе не неудобное, но достаточно ответственное, поэтому провести его следует очень аккуратно с соблюдение порядка, указанного ниже.

Для того, чтобы была проведена замена стартера ВАЗ 2107, а точнее, его установка на штатное место, необходимо проделать следующее:

• перед установкой внимательно осмотреть стартер, его комплектацию, качество сборки, наличие центрирующей втулки;
• стартер устанавливается на штатное место снизу автомобиля и прикручивается самым длинным болтом, после чего ввинчиваются два других болта крепления и затягиваются;
• устанавливаются клеммы проводов и затягиваются гайки;
• устанавливаются и закрепляются опоры жгута проводов;
• прикручивается опора аккумулятора, батарея ставится на место;
• подключаются клеммы аккумулятора, закрывается защитная крышка;
• проводится проверка работоспособности электросистемы и устанавливается грязезащитный щиток.

Выполнения таких манипуляций вполне достаточно для установки стартера, однако, работу по стартеру можно облегчить, если уделить внимание ещё некоторым деталям. Так, на карбюраторном моторе, нелишним будет снять воздушный фильтр, а на инжектором — растяжки впускного патрубка

Оцениваем масштаб неисправности

Если при повороте ключа в замке зажигания стартер не крутит, никаких щелчков и звуков не слышно, то причина может заключаться в этом:

• разряжена или неисправна аккумуляторная батарея;
• окислены контакты АКБ;
• проблема с контактами самого стартера;
• обрыв в обмотках прибора или электроцепи автомобиля.

Когда стартер крутит медленно, слышны щелчки тягового реле, то причина может быть такой:

• заряд в аккумуляторе есть, но его не хватает, чтобы хорошо раскрутить движущиеся части стартера;
• на контактах образовался нагар или они окислились;
• износ щеток или подгорел коллектор;
• замыкания в обмотках или щеткодержателях.

Износ стартерных щеток

Неоднократное срабатывание реле и его самопроизвольное отключение может быть вызвано падением напряжения в сети из-за окислившихся контактов или неисправности тягового реле. Когда стартер крутит, но маховик не вращается, причин может быть несколько:

• проблема с муфтой свободного хода (бендиксом);
• повреждены зубья привода или маховика;
• изношены подшипники или пружины тягового реле.

Это, пожалуй, основные неисправности и часто встречающиеся их объяснения. Они одинаково справедливы для карбюраторных моделей и инжекторов.
