Как снять рулевой наконечник без съемника и с его помощью: инструкция с фото и видео

Конструкция съемника

Для того, чтобы выпрессовать шарнир из подвески, требуется нешуточное усилие. Некоторые автовладельцы просто выбивают хвостовик кувалдой, при этом есть риск повредить резьбу.

Для облегчения демонтажа придуман съемник шаровых опор, с помощью которого можно создать усилие без ударной нагрузки. Чтобы понять, как сделать приспособление своими руками, рассмотрим различные варианты исполнения:

На иллюстрации изображен винтовой съемник шаровых опор.

1. Палец шарнира (1) плотно установлен в корпусе поворотного кулака (2).
2. На кулак надевается кронштейн съемника (3).
3. C помощью винтового упора (4) создается необходимое давление на палец.

Преимущество конструкции – равномерное и направленное давление съемника на шаровую опору позволяет избежать перекосов и повреждений узла. Недостаток – инструмент можно использовать только при наличии свободного пространства над крепежной гайкой.

Несмотря на сложность конструкции, такой съемник шаровых опор можно изготовить своими руками. Вам потребуются:

• стальной лист толщиной не менее 4 мм;
• болт с классом прочности от 9,8 и выше;
• гайка, или выточенная на токарном станке втулка с резьбой;
• сварочный аппарат, болгарка.

Конструкция и размеры съемника разрабатываются под конкретную шаровую опору, приспособление не универсально.

Если место установки шаровых опор достаточно компактно, можно изготовить съемник из обрезка трубы, приварив на торцах заглушки с отверстиями. К одной из них приваривается упорная гайка.

Такая конструкция более надежна. Большинство фабричных съемников выполнены по этой схеме.

Следующий вариант – винтовой съемник лестничного типа. Изготавливается из стальных стяжек, с помощью которых крепятся серьги рессор. Для установки в рабочее положение, необходимо равномерно затягивать резьбовые шпильки, а создание усилия обеспечивается с помощью болта.

Таким съемником можно выпрессовывать шарниры из посадочных мест в рычагах. Приспособление становится универсальным, если к нему добавить комплект из втулок разного диаметра (отрезаются от стальных труб). Но выдавить палец шаровой из кулака, этот съемник не сможет.

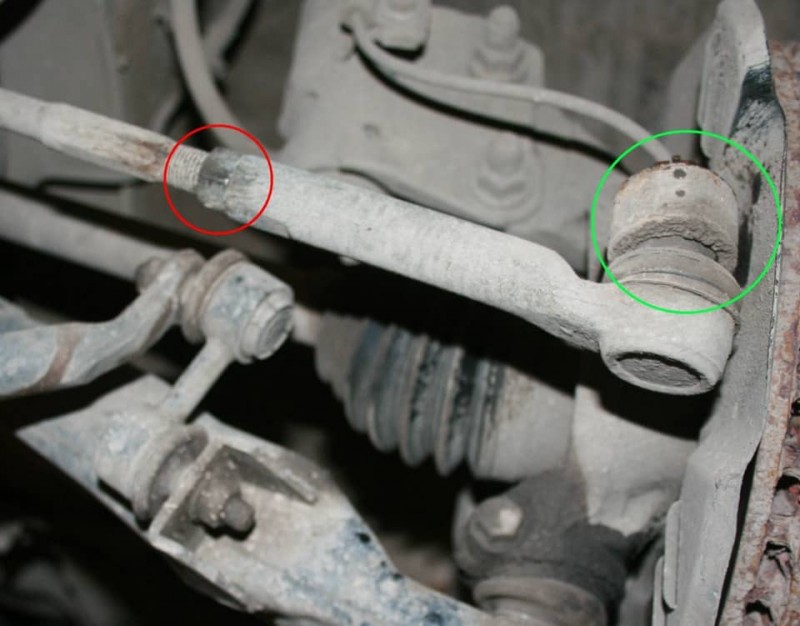

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

1. Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

Смазка закисшей гайки при помощи WD-40

Срез резьбы гайки болгаркой

Симптомы неисправностей

Если не обращать внимания на износ наконечников рулевых тяг, то шаровой палец разболтается и выскочит из гнезда на первом приличном ухабе. Чем это чревато, долго пояснять не нужно: колесо станет неуправляемым, а водитель потеряет контроль над машиной. Как определить, что с шарнирами возникли проблемы и требуется проверка ходовой части авто:

• первый признак – глухой частый стук при езде по мелким ухабам, особенно в поворотах;
• как правило, посторонние звуки доносятся с одной стороны, но случается и одновременный износ двух наконечников;
• увеличивается свободный ход рулевого колеса;
• преодолевая поворот на неровной дороге, можно ощутить постукивание на руле;
• на последней стадии износа наконечников автомобиль приходится буквально «ловить» на дороге, поскольку из-за люфта шаровых пальцев колеса могут отклоняться на 2–3° от прямой.

Если вы обнаружили на собственном автомобиле один из перечисленных симптомов, не следует тянуть с диагностикой. Особенно если наконечники отслужили более 40 тыс. км пробега. Для выполнения проверки потребуется смотровая канава, вывешивание автомобиля на домкрате не даст возможности раскачивать тягу в нужном направлении.

Чтобы самостоятельно проверить рулевые наконечники, воспользуйтесь пошаговой инструкцией:

• Загоните машину ровно по центру смотровой ямы, чтобы свободно дотягиваться до шарниров. Если канава слишком узкая, автомобиль придется дважды переставлять со смещением в разные стороны.
• Подоприте задние колеса противооткатными средствами.
• Возьмитесь рукой за тягу максимально близко к наконечнику. Раскачивайте шарнир по направлению вверх-вниз, дабы ощутить люфт.
• Небольшое упругое сопротивление указывает на работу пружины и отсутствие критических зазоров. Значительный люфт чувствуется сразу.
• Поверните тягу несколько раз вокруг собственной оси. Если она подается легко, буквально болтается на шаровом пальце, наконечник следует заменить.

Раскачивая тягу, не перепутайте люфт шарнира со свободным ходом рулевой рейки или разбитым подшипником маятника.

Для проверки целостности пыльников смотровая яма не нужна. Достаточно вывернуть колесо и приподнять машину домкратом. Дырка в резиновом чехле обнаруживается благодаря густой смазке, которая выдавливается изнутри через порыв.

Замена рулевого наконечника тоже не составляет большой проблемы, из специальных приспособлений понадобится только съемник для выталкивания шарового пальца из проушины поворотного кулака. Учтите важный нюанс: после замены тяги обязательно корректируются углы развала – схождения колес. Своими руками регулировку вам не выполнить, так что придется посетить автосервис.

Существует три варианта выхода из сложившейся ситуации

Первый вариант — срезать болгаркой гайку.

Второй — подставить под сам наконечник второй домкрат и прижать палец рулевого наконечника к поворотному кулаку.

Так как он конусный, он зажмется и можно будет дальше выкрутить гайку.

Если же у вас нет ни болгарки, ни второго домкрата, можно подставить пенёк или какую-то подставку под рулевой наконечник и немного опустить домкрат, на котором стоит в данный момент машина.

Так как у меня есть второй домкрат, я им воспользуюсь, попробую прижать немного палец рулевого наконечника к поворотному кулаку и открутить гайку.

Сильно поднимать машину не стоит. Немного вжимается пружина и этого будет достаточно, чтобы гайка открутилась.

Если гайка всё равно не откручивается, можно попробовать нагреть ее с помощью портативной газовой горелки.

В моём случае гайка не поддается, болт прокручивается внутри самого наконечника. Придётся воспользоваться болгаркой.

Вообще, во время ремонта подвески у вас всегда должна быть под рукой болгарка, потому как очень часто многие болты или проворачиваются, или не откручивается.

Как открутить гайку рулевого наконечника

При сорванной резьбе которые невозможно открутить есть три пути:

1. Не стоит сразу радикально подходить к этому делу, возможно не все так плохо как вы думаете и достаточно всего лишь простейших манипуляций. Очистим для начала металлической щёткой всю поверхность, над которой мы будем работать и капнем немного проникающей смазки. Если сделать все выше описанное, то есть вероятность, что вам поможет обычный накидной ключ, чтобы открутить болт или гайку с сорванными гранями. Если нет – имеются и другие способы. Можно попробовать просто обстучать злополучный объект (но не слишком сильно!).

2. Как открутить болт или гайку с сорванными гранями? Конечно же вам очень сильно поможет в таком случае газовый ключ. Это по-настоящему магический инструмент. Этот инструмент требует, конечно, много места так как он очень габаритный, но при этом способен удерживать даже самые ровные объекты что очень сильно помогает в сложившейся проблеме.

3. В тех, не менее частых случаях, когда газовый ключ не поможет, а гаечка (или болт) достаточно крупная, на помощь придет болгарка. Можно банально взять и аккуратно надрезать грани, которые будут меньше тех, что стертые. Таких вновь выпиленных граней хватит и четырех, не нужно стараться выпиливать все шесть. После этого гайка (или болт) легко открутятся головкой или накидным ключом или же при помощи газового ключа для большей уверенности в положительном исходе (рожковый ключ трогать не рекомендуется). Восстановить грани можно и при помощи напильника, хотя это, конечно, требует больше времени.

Устройство

Основные элементы:

1. Вкладыш изготовленный из тефлона;
2. Шаровый палец с нарезанной на нем резьбой;
3. Корпус с крышкой;
4. Пыльник;
5. Гайка пальца.

Со временем износ тефлоновых вкладышей приводит к повышению люфта в тягах рулевого управления, а это значит уменьшается управляемость автомобиля, а это, в свою очередь, влияет на безопасность вождения.

Поэтому необходимо хотя бы раз через 10 – 50 тыс. км. пробега (в зависимости от того по каким дорогам Вы ездите), проводить диагностику рулевого управления и при выявлении люфта в наконечнике, срочно принимать меры, которые выражаются в полной его замене.

Так же такие работы проводятся при появлении ржавчины на деталях наконечников и при изгибе пальца, который может образоваться в результате мощного, неприятного для водителя, удара колесом об препятствие.

Как определить, что именно рулевые наконечники исчерпали свой ресурс и нуждаются в замене?

Стоит отметить, что этот элемент является слабым местом в системе рулевого управления любого автомобиля. Деталь является частью конструкции рулевой тяги. Но, сама тяга редко выходит из строя, а вот ее наконечник следует менять после 35-45 тыс. км пробега. Эта цифра приблизительна, и зависит от характера эксплуатации транспортного средства, состояния дорожного покрытия и качества изготовления самой детали.

Диагностика рулевой системы автомобиля не отличается сложностью, поскольку большинство неисправностей проявляется еще на начальной стадии, информируя водителя о наличии проблемы нарушением управления. К распространенным симптомам, свидетельствующим о неполадках с рулевым управлением относятся:

1. Неравномерный износ протектора шин, при этом покрышки стираются намного быстрее.
2. Появление сторонних шумов в передней части транспортного средства. Стоит отметить, что этот симптом является общим для большинства поломок ходовой части автомобиля. Однако, он является прямой предпосылкой к проведению диагностики подвески и рулевой системы авто.
3. Вибрация и биения рулевого колеса, которые особенно ощутимы в момент выполнения различных маневров.
4. Проблемы с управлением автомобиля (увод в сторону, нарушение траектории движения, затрудненное вращение руля и его запоздалый отклик на усилие прикладываемое водителем).

Заметим, что описанные симптомы могут являться не только свидетельством износа наконечников, вполне возможно, что повреждены элементы рулевой рейки, а также детали подвески. Конструкция наконечников представлена обыкновенным шарнирным соединением, износ которого негативно отражается на работе всего рулевого механизма. Правильно определить неисправность можно и самостоятельно, без применения сложного диагностического оборудования.

Устройство и назначение узла

Шаровая опора предназначена для надежного подвижного крепления ступицы колеса к рычагу подвески. Состоит шаровая опора из шарового пальца, корпуса и пластмассового вкладыша. Корпус шаровой опоры либо сваривается точечной сваркой из двух половинок со штампованными, сферическими углублениями с отверстием под палец в одной из них или является толстостенным металлическим стаканом в который вставляется вкладыш с пальцем, после чего ставится дно, а край завальцовывается чтобы конструкция не разбиралась. Иногда вкладыш не изготавливают, а наполняют промежуток между корпусом и шаром размягченной полиамидной пластмассой. Используют для этого обычно экструдер. Он же используется как основное оборудование в фирмах для реставрации шаровых опор. Для защиты сопрягаемых поверхностей шарнира от воды с грязью сверху надевают резиновый пыльник.

Правда, стык сварного корпуса не герметичен поэтому через него внутрь корпуса набирается вода даже с целым пыльником. Потому если корпус узла состоит из двух частей, желательно наполнять его через тавотницу литолом.

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

Рулевая трапеция ВАЗ 2107 (совокупность рулевых тяг и наконечников) обеспечивает поворот передних колес, передавая усилие от рулевого редуктора поворотным кулакам. Поломка рулевых наконечников и тяг трапеции может привести к аварии, поэтому необходимо контролировать их состояние и своевременно производить замену. Для этого можно обратиться на специализированную СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые наконечники и каким образом проводится их замена? Этим вопросам посвящена статья.

Где находится трапеция ВАЗ 2107

Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

Рулевая трапеция состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).

Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

• увеличенный люфт руля;
• стуки в рулевом управлении;
• ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников — 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

Необходимые инструменты

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

• набор накидных или рожковых ключей;
• пассатижи;
• съемник для рулевых тяг.

Последний пункт крайне важен. Без съемника демонтировать рулевые тяги если не невозможно, то крайне тяжело. Есть несколько типов съемников, позволяющих демонтировать рулевые наконечники. Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые наконечники на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

• Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
• Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
• Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
• Установить съемник рулевого наконечника.
• Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.

• Расшпринтовать и выкрутить гайку второго пальца наконечника.
• С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
• Снять рулевую тягу.
• Установить новую тягу.
• Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

semerkavaz.ru

Некоторые нюансы установки

Если меняются обе тяги, их необходимо затягивать одновременно, обязательно зафиксировав вал-рейку. Это поможет предотвратить повреждение сухаря, которым удерживается вал внутри рейки. Во время заводской сборки обе тяги одновременно прикручиваются к рейке, и одинаково затягиваются, не разрушая сухарь либо его упор.

Если при замене существует возможность воспользоваться тисками, в них необходимо аккуратно зажать одну из тяг, а вторую затянуть. Для этого желательно использовать динамометрический ключ. Во время затяжки корпус рейки будет немного прокручиваться. Это не страшно. Затянув тягу, следует обработать ее шарнир, поскольку на его плоскости могут остаться заусеницы после зажима в тисках.

Важно! В случае установки деталей без демонтажа рулевой рейки, их следует затягивать крайне осторожно и правильно, чтобы получить нужный момент затяжки, при этом избежать возникновения повышенного крутящего момента вал-рейки. На валу предусмотрены специальные лыски, за которые он фиксируется при помощи ключа. Но, это не всегда возможно, поскольку не все валы их имеют, помимо этого из-за особенности их расположения нужен специальный ключ

Заметим, что категорически запрещено пользоваться плоскогубцами для фиксации вала, поскольку их губки повредят полированную поверхность

Но, это не всегда возможно, поскольку не все валы их имеют, помимо этого из-за особенности их расположения нужен специальный ключ. Заметим, что категорически запрещено пользоваться плоскогубцами для фиксации вала, поскольку их губки повредят полированную поверхность.

Как видно, процедура замены тяг не отличается сложностью. Трудности могут возникнуть лишь с их затяжкой, именно по этой причине автомобилисты предпочитаю проводить эту процедуру в автосервисе.

Как пользоваться съемником шаровых опор

Выполняя ремонт системы рулевого управления и ходовой части автомобиля, владельцы нередко сталкиваются с ситуацией по демонтажу шаровых опор и наконечников тяг. Эти детали конструкции невозможно снять без специального инструмента. Таковым является съемник для шаровых опор. Приспособление способно в несколько раз упростить процесс выпрессовки деталей.

Приобрести данный инструмент не составляет особого труда – достаточно отправиться в ближайший магазин автозапчастей и там выбрать подходящий съемник. Также можно изготовить приспособление своими руками. Рассмотрим виды съемников, а также поговорим о выборе этих инструментов.

Современный рынок инструментов для обслуживания и ремонта автомобилей предлагает самый широкий выбор различных съемников, в том числе несколько видов инструмента для демонтажа шаровых опор и рулевых тяг.

Первые приспособления считаются более универсальным решением. Они подойдут для обслуживания любых автомобилей.

Винтовой съемник

Усилие в этом механизме создается благодаря заворачиванию болта в корпус. Сам же корпус инструмента надевают на проушину в шаровой опоре. В процессе закручивания болта он упирается в палец. Последний выпрессовывается из своего посадочного гнезда.

Рычажные

Не меньшей эффективностью обладает рычажный съемник для шаровых опор. Однако эти инструменты отличаются большими габаритами. Поэтому подойдут не для каждого автомобиля. Например, рычажным инструментом на ВАЗ-2107 можно демонтировать верхнюю шаровую опору, а вот снять нижнюю уже не выйдет – рабочее пространство слишком ограничено. Для этого лучше всего применить специальный инструмент.

Такое приспособление можно не приобретать – легко сделать съемник шаровых опор своими руками. Он собирается из подручных средств. Давайте рассмотрим и другие инструменты, которые можно как купить, так и изготовить самостоятельно.

Это наиболее простой и при этом достаточно эффективный съемник. Его нельзя отнести к какому-либо типу механизмов, однако в вопросах выпрессовки это хороший выбор. Для изготовления понадобится только болгарка или станок с абразивным кругом. Заготовка представляет собой пластину из металла, размеры которой аналогичны коробку спичек.

Но при работе с этим инструментом есть существенный недостаток. В процессе выпрессовки опоры повреждается пыльник. Именно поэтому клин используют только при замене наконечников либо опор. От ремонтов при помощи такого приспособления лучше отказаться.

Винтовые разжимные механизмы

Это еще один вариант, который можно изготовить самостоятельно. Он хорошо себя зарекомендовал как съемник шаровых опор ВАЗа (касается классических моделей). Особенности конструкции системы подвески этих машин таковы, что и верхняя, и нижняя опоры установлены симметрично друг к другу. Между ними не так уж и много расстояния.

Рассмотрим, как работает этот съемник шаровых опор. ВАЗ-2107 отремонтировать им тоже можно. Для демонтажа верхней опоры выкручивают стопорную гайку, однако не полностью.

Затем между пальцами устанавливают съемник с полностью закрученным болтом. Далее двумя ключами удерживают приспособление. Выкручивают болт, пока палец не выйдет из гнезда.

После того как верхняя опора заменена, ту же операцию проделывают с нижней.

Г-образный винтовой съемник

Для каких автомобилей может использоваться этот съемник шаровых опор? 2107, 2105 и 2106 – вот те автомобили марки ВАЗ, для которых он подходит лучше всего. Инструмент достаточно универсален.

Чтобы изготовить его, понадобится прут из металла – диаметр его должен быть не менее 10 мм, а длина – 15-17 см. Из этого прута делают Г-образную заготовку, длина плеча которой должна быть не менее 5 см.

Так, берут прут, отмеряют на нем 5 см, зажимают в тисках и выгибают под прямым углом. На длинной части элемента режут резьбу. Находят подходящую гайку.

Теперь необходимо сделать упорную планку. Она изготавливается по принципу клина. Для заготовки подойдет пластина, толщина которой не менее 5 мм. С одной стороны пластины делают прорез, подходящий по палец опоры. С другой — проделывают отверстие под диаметр прута. Далее надевают пластину на длинную часть прутка и зажимают зайкой.

Снятие & установка

• Съемник шаровых опор.
• Домкрат.
• Подставка под машину.
• Набор ключей.
• Пассатижи.
• Монтировка.

Съемник шаровых, как правило, не универсален. Если вы не нашли, подходящий съемник его можно с успехом заменить молотком. Только нужно знать куда бить. Не нужно выбивать палец из посадочного места. Удар должен быть перпендикулярен пальцу, а бить нужно по проушине (так как палец конусный небольшое давление посадочного выдавит его из проушины). Молоток ― универсальный съемник. Он не должен быть ни слишком тяжелым ни слишком легким 600 грамм будет в самый раз.

Снятие: Ослабить крепление колеса. Поднимите машину на домкрате. Снимите колесо. Поверните руль так чтобы было удобно работать. Если гайка пальца шплинтуется снимите шплинт пассатижами. Отверните гайку. Возьмите съемник, выдавите им палец. Отвернете крепление корпуса шаровой. Монтировкой отожмете нижний рычаг и снимите шаровую. Снятие и ремонт наконечников рулевых тяг и шаровых опор ничем не отличается нужно только взять другой съемник. Методы же восстановления идентичны.

Установка: Прикрепить корпус шарнира к нижнему рычагу, затянуть крепеж, монтировкой отжать нижний рычаг, вставить палец в посадочное место. Накрутить гайку на палец, затянуть ее. Если палец будет проворачиваться потянуть рычаг монтировкой вверх (палец с посадочным конусные поэтому при вдавливании пальца он перестает проворачиваться в посадочном). Не забудьте зашплинтовать гайку. Съемник для установки не нужен. Следующая замена опор не заставит вас возиться со шплинтами если вы поменяете гайки на самоконтрящиеся.

Уход за деталями рулевого наконечника

Первый и, вам возможно покажется, самый банальный совет, но, к сожалению, им часто пренебрегают — это банальная сухость помещения, в котором находится машина. В большинстве гаражей крайнее сырое пространство, что не очень благоприятно действует на сталь, и прочие детали, которые есть в автомобиле. Из-за продолжительного нахождения автомобиля в сыром помещении детали становятся податливыми на внешние воздействия, а металлы со временем окисляются.

Машину рекомендуется хранить в сухом помещении

Второй момент —это тот, на который вы повлиять можете крайне минимально, но всё-таки можете. Это стараться не ездить по дорогам с плохим покрытием, бездорожью и, конечно же, опасаться ям. Да все эти коварные сюрпризы на дороге могут повредить буквально любую часть автомобиля.
