Как снять панель на калина 2 (ваз 2192, 2194)

Установка панели (торпедо) Калины

Установка облицовку панели приборов в обратном порядке. Предварительно пропускаем колодку и наконечники проводов выключателя и плафона освещения веще­вого ящика через соответствующие отверстия в облицовке.

При снятии 14 стопорных шайб мо­гут обломиться пластмассовые штифты, в этом случае вместо стопорных шайб можно установить саморезы.

снятие панели Калины с отопителем

ВАЗ предлагает автомобили «Калина-2» с двумя вариантами отделки салона. Первый используется в люксовых комплектациях (где установлен медиацентр), второй – это составная часть комплектации «Норма» и «Стандарт». Мы поговорим о том, какие существуют методы демонтажа щитка модуля «климатики» и щитка магнитолы. Причём, один из рассмотренных вариантов подходит для комплектации «Люкс», другой – для более доступных версий (Норма, Стандарт). Методы демонтажа в двух указанных случаях заметно отличаются. Приступаем к рассмотрению.

Разбираем панель на Калине

Как разобрать панель приборов правильно? Демонтажная процедура на машине Лада Калина требует привлечения нехитрого набора инструментов.

Рассмотрим его подробней:

• отвертки с крестовым наконечником и плоским профилем;
• головка размерностью на «10»;
• маркер, позволяющий наметить отсоединенные разъемы подводящих проводов, что предотвратит путаницу при сборке.

Алгоритм действий предусматривает начало выполнения манипуляций по бокам панели.

Итак, стартуем.

1. Отсоединяем резиновый уплотняющий компонент, мешающий в данный момент полноценному съему конструкции. Это выполняем посредством отгибающих действий и с помощью плоской отвертки.
2. Снимаем пластмассовый кожух, который зафиксирован тремя клипсами. Он располагается на передней стойке. Здесь также на помощь спешит плоская отвертка, ведь только ей под силу отжать панельку.
3. Демонтируем накладки, располагающиеся непосредственно перед стеклом. Осуществляем это путем выкручивания крепежа, причем с двух сторон.
4. Теперь открывается доступ к съему черной накладки (также под стеклом). Она фиксируется не только железными клипсами, но и винтами. После освобождения от всех крепежных компонентов тянем накладку на себя и радуемся ее медленному сходу с посадочного места.
5. Переходим к демонтажу накладок с боковых дефлекторов. Производим это также выкручиванием крепежа.
6. Далее концентрируемся на центральном секторе панели Лада Калина.

Как снять торпедо и комбинацию приборов на автомобиле ВАЗ 1117-1119 «Калина»

ВАЗ 1117 «Калина» один из самых популярных автомобилей от отечественного производителя – компании АвтоВаз. В принципе, ничего удивительного в популярности «Калины» нет, ведь именно эта модель стала неким символом нового вектора развития российского автопрома.

Но сегодня мы оставим в стороне производственные направления АвтоВаза и популярность Лада Калина. Поговорим о процессе снятия с этого автомобиля комбинации приборов, а также приборной панели (торпедо). Что касается необходимости выполнения таких мероприятий, то здесь все просто: во-первых, демонтаж может понадобиться для проведения ремонта тех или иных неисправностей, а во-вторых – для модернизации штатных деталей, то есть для тюнинга. К слову, по поводу тюнинга приборной панели ВАЗ2117 можно почитать здесь.

Снятие комбинации приборов Лада Калина

Работа по снятию щитка приборов производится в следующей последовательности:

1. В подкапотном пространстве автомобиля отключаем минусовую клемму от аккумуляторной батареи.

2. Устанавливаем автомобиль на стояночный тормоз. Рулевую колонку переводим в крайнее нижнее положение.

3. Тонкой отверткой с крестообразным жалом откручиваем саморезы крепления декоративной накладки щитка приборов. Снимаем декоративную накладку.

4. Откручиваем винты крепления комбинации приборов. Немного сдвигаем блок приборов на себя.

6. Аккуратно тонкой отверткой с плоским жалом проворачиваем фиксатор разъемной колодки. Отключаем колодку с жгутом проводов от комбинации приборов и снимаем ее с автомобиля.

Установку щитка приборов выполняем в последовательности обратной снятию.

Снятие торпедо с ВАЗ 1117

Демонтаж панели приборов с Лады Калины осуществляется следующим образом:

1. С обратной стороны рулевого колеса пальцами отжимаем накладку кнопки звукового сигнала. Отводим накладку в сторону, отключаем от нее провода и полностью снимаем.

2. При помощи маркера отмечаем текущее положение рулевого колеса по отношению к валу рулевой колонки.

3. Торцевым ключом на «24» или воротком с головкой аналогичного размера откручиваем гайку крепления руля. Важный момент: гайку откручиваем не полностью, а таким образом, чтобы она находилась на 2-3 витках резьбы вала.

4. Покачиваем руль, тянем его на себя и снимаем с шлицов вала рулевой колонки.

5. Полностью откручиваем гайку крепления рулевого колеса и снимаем его.

Как выполнить работу над руководством (классический способ)

1. Согласно заводской инструкции, работа по демонтажу отопительного прибора занимает от трех до шести часов, включая подготовительный этап. Ниже кратко анализируется основной этап демонтажа нагревателя. Вам необходимо начать с отсоединения отрицательного контакта аккумулятора. Перед снятием нагревателя необходимо отсоединить отрицательную клемму аккумулятора
2. Второй шаг: снять облицовку рамы ветрового стекла. Мы снимаем аккумулятор и корпус воздушного фильтра вместе с воздуховодом. В соответствии с инструкциями вам необходимо снять облицовку каркаса ветрового стекла
3. Извлеките аккумулятор из моторного отсека.
4. Следующим шагом будет отсоединить шланги радиатора, которые будут сливать хладагент и подбираться под машину. Перед сливом охлаждающей жидкости отсоедините шланги отопителя
5. Затем необходимо отвинтить болт, крепящий нагреватель к перегородке моторного отсека. Отсоединить нагреватель
6. Последний шаг. снять крышку нагревателя и теплообменник. Радиатор расположен под приборной панелью в пластмассовом корпусе, поэтому в этом случае консоль и передние сиденья должны быть сняты с пассажирского салона. Кроме того, основной этап работы, помимо снятия торпеды, предшествует демонтаж рулевой колонки, рулевого усилителя и центрального туннеля.

Как снять панель приборов на ВАЗ 2107? Это пригодится рано или поздно »

Как снять панель приборов на ВАЗ 2107? Это пригодится рано или поздно

Наступает момент, когда это нужно сделать, а как снять панель приборов на ВАЗ 2107 вы не знаете. Причин для этого может быть много, это замена перегоревшей лампочки подсветки приборов, не работает один или несколько приборов, нужно заменить трос спидометра и многие другие подобные моменты. Обращаться в автосервис по поводу смены перегоревшей лампочки должно быть стыдно для владельца.

Это сделать под силу даже начинающим водителям. Практически всем мужчинам периодически приходится работать отвёрткой и другими инструментами со сложной бытовой техникой или другими приборами. Если это получается, то можно смело браться за демонтаж «приборки» с вашей семёрки.

Как снять панель приборов на ВАЗ 2107 рассмотрим в этой статье. Она поможет всем, кто ранее с этим не сталкивался, самостоятельно снять, а затем установить обратно щиток приборов ВАЗ 2107. Принципиальных различий в снятии и установке этой детали кузова для моделей разных годов выпуска нет. Алгоритм проведения такой операции одинаков для карбюраторных и инжекторных моделей.

Особенности «приборки» на семёрке

Этот узел в салоне автомобиля предназначен для подачи различной информации водителю в процессе эксплуатации автомобиля.

Она информирует о скорости движения, показывает пройденный автомобилем путь, сигнализирует о возникновении неисправностей в основных узлах и агрегатах машины.

Так в её состав добавлен вольтметр, показывающий напряжение бортовой сети машины, эконометр, помогающий продолжать движение в наиболее экономичном режиме.

Для моделей с инжекторным двигателем в «приборке» предусмотрен сигнализатор исправности силового агрегата. Конструкторами было изменено крепление сигнальных ламп.

Если в старых моделях к каждой из них подводились провода, то в этой модели они отсутствуют.

Процесс снятия для этой модели несколько отличен от остальных автомобилей. Например, у ВАЗ 2106 для её снятия нужно отжать защёлки, после этого она легко вынимается из установочного места. Остаётся только снять проводку и отсоединить трос спидометра для полного снятия панели. У такой модели, как ВАЗ 2105 принцип уже совсем другой. Установка её в гнезде фиксируется крепёжными винтами.

«Семёрка» имеет совершенно иную панель в сравнении с предшественницами, которая отличается не только внешним видом, но и способом её установки. Каких-то особых инструментов для снятия и установки не требуется. Вполне достаточно стандартного набора шлицевых и крестообразных отвёрток. Этого вполне достаточно для выполнения этой операции.

Порядок снятия и установки

Перед тем как начать работы по снятию, необходимо обесточит автомобиль. Для этого достаточно отсоединить минусовую клемму с аккумуляторной батареи. Кому-то достаточно выключить «массу», кто-то просто снимает клемму. Далее порядок будет таким:

• Снятию будут мешать ручки управления вентиляцией салона и краном подачи охлаждающей жидкости в радиатор печки. На помощь в этом случае приходит отвёртка;
• Следующим шагом будет освобождение рукоятки сброса суточного пробега. Он находится с правой стороны «торпедо» возле выключателя аварийной сигнализации. Нужно отвинтить гайку крепления, снять её вместе с шайбой и утопить внутрь панели;
• С правой стороны «приборки» в районе рычагов управления отоплением и вентиляцией, имеется заглушка, которую нужно снять. С этим хорошо справляется тонкая шлицевая отвёртка. Под заглушкой имеется саморез, его нужно выкрутить;
• После этого нужно легонько потянуть на себя правую сторону панели. Вытащить её далее пока не представляется возможным. Этому мешает трос спидометра, шланг эконометра и провода;
• Трос спидометра фиксируется рифлёной гайкой, которая отвинчивается без особых усилий. Единственная проблема, которая может «испортить» имидж ремонтника, это наличие смазки на оболочке троса спидометра. Поэтому лучше эту операцию выполнять в перчатках. Выполнять демонтаж троса лучше всего с правой стороны панели или сверху, в других местах сделать это будет невозможно;
• Далее нужно освободить от шланга, который подводит вакуумное разрежение к эконометру. Он крепится без хомутов, нужно просто потянуть его на себя. Может потребоваться приложения некоторого усилия;
• На этом процедура снятия не закончена, щиток удерживается проводами. Они объединяются в разноцветные пластиковые разъёмы. Освобождая их, запомните, как они были расположены, чтобы потом при сборке правильно установить на место.

Демонтаж консоли

Теперь нужно заняться последовательной разборкой панели в Калине на детали. Как разобрать панель?

1. Снимаем пепельницу: оттягиваем на себя до упора и откручиваем 4 самореза, на которые она закреплена.
2. После этого можно добраться до двух заглушек. Они находятся по бокам от аварийки. Поддеваем плоской отверткой и откладываем в сторону.
3. Откручиваем саморезы, которые находятся под заглушками. Эти крепления снизу держат консоль.
4. После того как два самореза извлечены, тянем на себя консоль (щиток), но медленно, чтобы не порвать проводку. Отсоединяем проводку, сначала маркируя провода, чтобы потом не перепутать где какой.
5. Теперь откручиваем кожух руля. Его держит 2 болта, для которых пригодится ключ на 10, и 5 саморезов.
6. Далее отсоединяем кожух приборной панели. Здесь всего 2 самореза.
7. Сверху панель закреплена гайками. Их должно быть минимум 7 штук.
8. Как видим, воздуховод печки намертво закреплен. Что делать? Придется сорвать 2 стопорные шайбы и выкрутить оставшиеся саморезы, которые, собственно, и закрепляют панель на месте. Для крепления хватит только саморезов.
9. Далее можно попробовать снять руль. Если не получилось, придется слегка потрудиться и найти оставшиеся крепления. В любом случае ищем все скрытые саморезы и выкручиваем до последнего.
10. Тянем панель на себя. Если поддается, значит, выкручено все. Если где-то она не хочет отходить, вооружаемся отверткой и выкручиваем скрытые крепления.
11. После этого ее можно отсоединить.

Замена ламп – нюансы

Иногда сказать, какая именно лампочка на модели 2114 утратила работоспособность, затруднительно. В этом случае вытаскиваются все и проверяются мультиметром. Для этого:

• установите тестер на омы;
• один щуп прижмите к боковине цоколя, а второй к нашлепке, установленной в нижнем его торце;
• если стрелка сдвинется, то спираль накаливания исправна.

Важно помнить, что описанная процедура в случае с диодными лампами не подходит. Здесь используется иной принцип работы

Мультиметр необходимо переключить в режим проверки диодов. Щупы присоединяются так же, но в процессе тестирования меняются местами – в одну сторону ток идет без ограничений, а в другую – не пропускается вовсе.

Тестер требуется по одной причине – лампочка очень невелика и чисто на глаз определить исправность нитки накаливания практически невозможно. Измерительный же прибор помогает быстро справиться с задачей.

Опытные автолюбители советуют после разборки панели приборов заменить сразу все лампы, ведь они недорогие. В противном случае есть риск, что одна или несколько старых вскорости сгорят, и все работы придется выполнять заново.

Когда новые лампы установлены, верните приборный щиток в салон, подключите к нему провода, но не фиксируйте. Далее:

• включите зажигание;
• проверьте, как функционирует подсветка и индикаторы (ручного тормоза, поворотников и т. д.).

Если все оказывается в порядке, то прикрутите панель шурупами.

Демонтаж приборной панели автомобиля

Здесь спрятаны крепления торпеды

Если вас замучили скрипы во время движения и вы думаете, как разобрать панель передка автомобиля Лада Калина, вам пригодится следующая инструкция.

Для демонтажа торпедки понадобятся такие инструменты:

• крестовая отвертка с короткой ручкой;
• шлицевая (минусовая) отвертка с короткой ручкой;
• трубчатый ключ на 10;
• маркер.

Кроме того, потребуется толика терпения и аккуратность при выполнении работ.

Алгоритм действий при разборе и снятии торпедки.

Для начала необходимо отогнуть резиновые уплотнители передних дверей от передних стоек.
После этого нужно снять пластиковые накладки передних стоек. Каждая из них держится на 3 клипсах. Используйте шлицевую отвертку в качестве рычага.
Далее необходимо открутить саморезы, крепящие верхнюю переднюю (по ходу движения) накладку панели

Их 2: один справа, другой слева, оба расположены возле стоек.
После этого нужно снять верхнюю переднюю накладку, осторожно потянув ее на себя. Она закреплена не только саморезами, спереди ее удерживают клипсы

Снимая панель, постарайтесь не растерять их.
Затем необходимо открутить все саморезы и снять накладки на боковых воздуховодах.

Разобранная торпеда

Теперь можно приступить к демонтажу центральной консоли.

1. Сначала нужно снять пепельницу. Для этого достаточно вытянуть ее до упора назад (по ходу движения авто) и открутить 4 самореза, которыми она крепится к консоли.
2. Затем необходимо поддеть отверткой и вытащить заглушки, расположенные справа и слева от кнопки аварийной сигнализации.
3. После этого нужно открутить 2 самореза, расположенных под заглушками и закрепляющих центральную консоль снизу.
4. Теперь следует аккуратно вытянуть консоль на себя и отсоединить от нее всю проводку, предварительно пометив маркером, что куда крепится. Если у вас нет маркера, можно сфотографировать на телефон, какие провода куда втыкаются.
5. После демонтажа центральной консоли нужно открутить 2 болта и 5 саморезов и снять кожух рулевой колонки.
6. Затем необходимо выкрутить 2 самореза и демонтировать внешнюю накладку комбинации приборов.
7. Далее нужно открутить сверху ключом на 10 все гайки крепления приборной панели.
8. После этого необходимо оторвать стопорные шайбы, на которые посажен воздуховод отопителя, выкрутить остальные саморезы, закрепляющие приборную панель, и снять ее, вытянув на себя.

https://youtube.com/watch?v=JUKOvYdDEro

Как снять панель на Калина 2 (ВАЗ 2192, 2194)

h3 >Снятие торпедо Калина 2Потребуется: Отсоединить минусовую клемму от аккумулятора. У автомобилей Калина 2 с кондиционером выполнить выгрузку хладагента из системы кондиционирования в соответствии с инструкцией по эксплуатации на сервисное оборудование. Приготовить головку ‘на 8’, ‘на 10’, ‘на 13’, ‘на 21’, крестовую и плоскую отвертку.

Отвернуть два болта (№2) крепления терморегулирующего вентиля (№1) кондиционера, используя головку ‘на 10’.

Отвернуть гайку (№7) крепления отопителя, используя гаечный ключ ‘на 10’. Ослабить хомуты (№4 и №6) с помощью головки ‘на 8’. Отсоединить отводящий (№3) и подводящий (№5) шланги от радиатора отопителя. Снять салонный фильтр.

Отвернуть четыре винта (№1) крепления воздухозаборника системы отопления и кондиционирования воздуха, используя крестовую отвертку.

Снять бороду Калина 2. Отвернуть болт (№1) крепления рычага стояночного тормоза, снять кронштейн (№2) концевого выключателя ручника, используя головку ‘на 13’.

Отвернуть с правой и левой стороны два болта (№2) крепления стойки (№1) поперечины панели приборов к туннелю пола, используя головку ‘на 13’. Отвернуть гайку (№3) провода ‘массы’ жгута панели приборов с помощью головки ‘на 10’. Под передними сиденьями отвернуть гайку крепления воздухопровода (№4) обогрева салона, используя головку ‘на 10’. Снять воздуховод.

Снять рулевую колонку

Разборка панели

Для проведения демонтажа панели приборов в Калине следует вооружиться набором качественных отверток и терпением. Для работы потребуется:

• крестовая отвертка;
• шлицевая отвертка;
• ключ на 10 с круглой головкой;
• маркер или лента для обозначения отсоединенных проводов.

Разборка начинается с боков. Как снять торпеду? Последовательность такая:

1. Первым делом нужно отсоединить резиновый уплотнитель, который мешает снять панель. С помощью плоской отвертки отгибаем его, чтобы освободить место для демонтажа.
2. Дальше нужно снять пластиковый кожух на трех клипсах. Он находится на передней стойке крышки. Опять-таки пригодится плоская отвертка, которой можно поддеть панельку.
3. Следующий шаг — отсоединить накладки перед стеклом. Открутить их можно при помощи крестовой отвертки, выкрутив крепления с обеих сторон.
4. После этого получится снять черную накладку под стеклом. Она закреплена на железных клипсах и саморезах, поэтому спешить не стоит. Медленно тянем на себя, пока она не отсоединится. Может получиться такая штука, что клипсы застрянут под панелью или часть из них вовсе будет отсутствовать.
5. Откручиваем все саморезы, которые есть поблизости, и снимаем накладки с боковых воздуховодов.

Алгоритм проведения операции

Начали:

Уплотнитель передней двери надо будет отогнуть и потянуть на себя очень аккуратно;
С передней стойки крыши надо демонтировать декорированный пластмассовый кожух. Сделать это легко – достаточно вынуть 3 клипсы, фиксирующие накладку;
Теперь надо будет найти два винта, крепящие решетки воздухоотводов, а также накладку перед стеклом. Саморезы стоят по обе стороны, и для их выворачивания потребуется фигурная отвертка (желательно с короткой ручкой);

Перед стеклом видим также пластиковую накладку (она черного цвета). Ее снимаем, аккуратно потягивая на себя

Отметим, что накладка крепится с помощью железных кнопок;

При демонтаже, если действовать неосторожно, клипсы могут попасть под панель. Ничего страшного, их можно заменить на новые;
Демонтируем боковые насадки на воздухоотводы, путем откручивания саморезов;
Вытаскиваем «бороду»;
Пришла пора открыть пепельницу, за которой размещены 4 винта;

Выворачиваем их и вынимаем пепельницу;
После этого, подсовывая руку из под пепельницы, поддеваем отверткой две боковые заглушки

Находятся они по обе стороны от клавиши аварийной системы;

Делается это из-за того что под заглушками сидят два винта, отвечающие за фиксацию «бороды» снизу. Тянем нижнюю часть ее на себя, но очень аккуратно. Также надо будет отключить все фишки, не забывая о том, где они стояли;
Кожух на руле и приборной панели тоже снимаем. Последнюю держат 2 черных самореза;
Панель откручиваем также и сверху, используя уже головку на 10. Здесь же крепят панель винты в количестве 7 или 9 штук, в зависимости от определенной машины;
У лобового стекла воздуховод отопителя сидит на стопорных шайбах. Лучше их не снимать, так как пластмассовые стержни просто оторвутся. По этой причине рвем их сами, а вместо них ставим при сборке саморезы;
Вот руль можно вообще не снимать, хотя панель и выходит с натугом. Но ради сокращения времени на такую авантюру пойти можно;
Пришла пора полностью снимать торпеду, но пока не спешим. Тщательно проверяем все участки, где могли бы остаться саморезы, держащие панель, и выкручиваем их
Особое внимание обращаем на боковые части и ниши;
Аккуратно вытаскиваем торпеду. Снимется она легко, если ее ничего не держит.

Отметим сразу, что вытащить панель легче через пассажирскую дверь. Что касается метода со сливом ОЖ и снятием печки, то все проводится практически также, разве что с некоторыми нюансами.После проведенной шумоизоляции, устанавливаем панель на место. Не забываем предварительно пропустить колодку с проводами для выключателя. Плафон освещения бардачка тоже вдеваем заранее, используя соответствующие отверстия.Таким образом, операцию можно считать законченной. Узнав, как снять торпеду на Калине, можно без опаски браться за эту работу, даже без помощи ассистента. С другой стороны, лишняя пара рук, конечно же, не помешает.

Разборка панели новой Калины

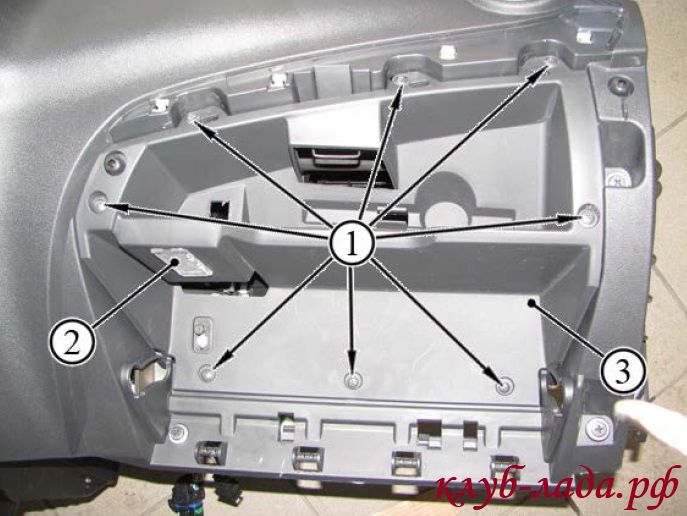

Отвернуть восемь винтов (№1) крепления кожуха (№3) бардачка, отсоединить колодку с проводами от фонаря подсветки (№2) и снять кожух. Снять вентилятор отопителя.

Отвернуть два винта (№1) крепления блока испарителя (№2), снять блок, отсоединив колодку (№5) жгута проводов.  Если потребуется снять испаритель, тогда потребуется снять скобы (№4) крепления кожуха. Снять воздуховоды вентиляции салона, отвернув четыре винта (№1, 2, 3), используя крестовую отвертку. Снять отопитель, отвернув винты №4, 5 крепления отопителя к поперечине с помощью крестовой отвертки. Отсоединить колодки с проводами (№3). Чтобы снять только радиатор печки, следует отвернуть два винта (№1), снять крышку (№2) и извлечь радиатор из корпуса отопителя. Снять комбинацию приборов, блок управления светотехникой и аудиосистему.

Чтобы снять панель приборов с поперечины следует отвернуть четырнадцать винтов (№1) с помощью крестовой отвертки.

Шумоизоляция панели/торпедо Калины

Болезнь русских автомобилей — дребезг, сверчки и скрипы, и у ЛАДА Калина панель не исключение, она также сделана из недорогого пластика, как и остальные элементы салона. Разберемся, как сделать шумоизоляцию панели приборов Калины без снятия и с демонтажем.

Если решили сделать шумоизоляцию Калины своими руками, тогда придется купить:

1. Антискрип (моделин).
2. Виброматериал (например, STP).
3. Пластиковые хомуты.
4. Термопистолет и термоклей.
5. Битопласт или сплен, по желанию.

Панель приборов Калина, шумоизоляция без снятия

Снимать торпедо в сборе не потребуется, но навесные элементы снять придется. В результате перед Вами должен быть примерно вот такой вид:

Шумоизоляция бардачка Калины проходит в два этапа:1) Проклеиваем все места соприкосновения вещевого ящика с панелью, используя антискрип.

2) Проклеиваем внутренности бардачка битопластом, чтобы вовремя поездки не гремело его содержимое.

Шумоизоляция пластика салона Калины. Снимаем центральный тоннель, пластиковые накладки стоек окна и боковые панели. В зависимости от ситуации, проклеиваем весь пластик антискрипом, либо битопластом

Особое внимание уделяем клипсам

Шумоизоляция панели приборов Калины. Для начала нужно снять панель. Затем маску и саму комбинацию приборов проклеить моделином.

Шумоизоляция центральной накладки консоли Калины

Тут уделяем внимание проводам и колодкам. Провода обворачиваем в антискрип и по возможности закрепляем пластиковыми хомутами, чтобы они не болтались

Во все разъемы со стороны проводов заправляем термоклея из пистолета чтоб не шумели. Также антискрипом проклеиваем края и места соприкосновения.

Шумоизоляция кожуха рулевой колонки Калины

Кроме проводов тут стоит обратить внимание и на замок зажигания, который может издавать скрипы соприкасаясь с пластиковым кожухом. Инструмент моделин, хомуты

Шумоизоляция под панелью Калины. Под накладкой закрепляем всю проводку и тросики на хомуты. Места соприкосновений обклеиваем антискрипом или битопластом.

Вся процедура займет у Вас не больше одного дня, в результате чего будет «убито» около 90% сверчков.

Избавляемся от всех дребезгов Калины, снимаем панель

Чтобы не упустить ни одного сверчка без снятия панели Калина не обойтись.  В дополнение к тому о чем говорилось выше добавляем шумоизоляцию панели Калины: 1) Утяжеляем торпедо. Чтобы пластик не дребезжал его утяжеляют. Для этого подойдет виброматериал. Обклеиваем тыльную сторону панели виброй.2) Оклейка панели спеном или битопластом. Что в комплексе не только избавит от скрипов, но и уменьшит уровень шума мотора.

Шумоизоляция воздуховодов Калины. Последний элемент, который находится под панелью. Обклеиваем их битопластом, а края моделином. Результат такой комплексной шумоизоляции панели должен превзойти все Ваши ожидания.  Кстати, если Вы решили снять торпедо, тогда сразу обработайте и моторный щит.

Источник фото:

• Бортовой журнал jeka-racing
• Бортовой журнал himiks

Как снять торпедо и комбинацию приборов на автомобиле ВАЗ 1117-1119 «Калина»

ВАЗ 1117 «Калина» один из самых популярных автомобилей от отечественного производителя – компании АвтоВаз. В принципе, ничего удивительного в популярности «Калины» нет, ведь именно эта модель стала неким символом нового вектора развития российского автопрома.

Но сегодня мы оставим в стороне производственные направления АвтоВаза и популярность Лада Калина. Поговорим о процессе снятия с этого автомобиля комбинации приборов, а также приборной панели (торпедо). Что касается необходимости выполнения таких мероприятий, то здесь все просто: во-первых, демонтаж может понадобиться для проведения ремонта тех или иных неисправностей, а во-вторых – для модернизации штатных деталей, то есть для тюнинга. К слову, по поводу тюнинга приборной панели ВАЗ2117 можно почитать здесь.

Снятие комбинации приборов Лада Калина

Работа по снятию щитка приборов производится в следующей последовательности:

1. В подкапотном пространстве автомобиля отключаем минусовую клемму от аккумуляторной батареи.

2. Устанавливаем автомобиль на стояночный тормоз. Рулевую колонку переводим в крайнее нижнее положение.

3. Тонкой отверткой с крестообразным жалом откручиваем саморезы крепления декоративной накладки щитка приборов. Снимаем декоративную накладку.

4. Откручиваем винты крепления комбинации приборов. Немного сдвигаем блок приборов на себя.

6. Аккуратно тонкой отверткой с плоским жалом проворачиваем фиксатор разъемной колодки. Отключаем колодку с жгутом проводов от комбинации приборов и снимаем ее с автомобиля.

Установку щитка приборов выполняем в последовательности обратной снятию.

Снятие торпедо с ВАЗ 1117

Демонтаж панели приборов с Лады Калины осуществляется следующим образом:

1. С обратной стороны рулевого колеса пальцами отжимаем накладку кнопки звукового сигнала. Отводим накладку в сторону, отключаем от нее провода и полностью снимаем.

2. При помощи маркера отмечаем текущее положение рулевого колеса по отношению к валу рулевой колонки.

3. Торцевым ключом на «24» или воротком с головкой аналогичного размера откручиваем гайку крепления руля. Важный момент: гайку откручиваем не полностью, а таким образом, чтобы она находилась на 2-3 витках резьбы вала.

4. Покачиваем руль, тянем его на себя и снимаем с шлицов вала рулевой колонки.

5. Полностью откручиваем гайку крепления рулевого колеса и снимаем его.

Метод без снятия приборной панели

Замена радиатора печки на Лада Калина без снятия панели стала популярной благодаря быстроте и необходимости демонтировать минимальное количество узлов. Алгоритм имеет некоторые отличия от классического.

1. Сливаем ОЖ и убираем всё лишнее под капотом, откручиваем хомуты, которыми крепятся шланги на входе и выходе печки.
2. В салоне разбирать начинаем рулевую колонку – демонтируем защитный кожух, подрулевые переключатели, всю проводку к ним. Освобождаем доступ к рулевой колонке и педальному узлу.

3. Снимается рулевая колонка в месте крепления электроусилителя. Она держится на 4 болтах и отсоединяется от карданчика.

4. Из салона демонтируется педаль газа (3 болта), тросик газа отсоединяют. Педаль тормоза не мешает снятию радиатора, но если её снять, то работать будет намного удобнее.

5. Доступ к боковой стенке отопителя теперь открыт и его можно вытащить. Для этого снимают декоративную крышку отопителя открутив 3 винта.

6. Становится понятно, что целиком радиатор в отверстие не пролезет. Для расширения отверстия следует воспользоваться ножовкой, лобзиком, небольшой болгаркой, чтобы пропилить корпус. Выпиливают одним целым куском. После замены печки его потребуется вклеить на место. Патрубки можно отрезать – они больше не пригодятся.

7. Вытаскиваем печку в направлении педального узла. В ней еще останется немного охлаждающей жидкости.

8. Новый радиатор примеряем по месту. Для удобства установки патрубки укорачивают на 1-2 см. Наклеиваем полоски против вибрации и уплотнитель по периметру.
9. Натягиваем шланги на штуцера, фиксируем их хомутами, печь плотно фиксируем в корпусе отопителя и закрываем декоративную крышку. На герметик или клей устанавливаем вырезанный кусок пластмассы.
10. Собираем остальные узлы в обратной последовательности, заливаем антифриз и проверяем работоспособность всей системы.

Преимущества этого способа очевидны: не требуется трудоёмкая разборка и отсоединение многочисленных разъемов. В передней панели не появятся сверчки после сборки, а в дальнейшем разборка и замена радиатора отопителя происходит намного проще. Эффективность работы печки от этого не снижается.

Видео: Лада Калина — замена радиатор печки (без снятия панели)

Как показывает опыт эксплуатации нового радиатора хватает на 3-5 лет эксплуатации, после чего неизбежно начинаются проблемы. Каким способом ремонтировать решает водитель. Наличия простейших навыков обслуживания автомобиля будет достаточно для самостоятельной замены в гараже. В противном случае стоит обратиться в сервис. «Калина» с кондиционером имеет более сложную климатическую установку с двумя радиаторами и замену отопителя салона производят с разборкой всей передней панели.

Главная →

Обслуживание и Ремонт →

Шумоизоляция панели/торпедо Калины

Болезнь русских автомобилей — дребезг, сверчки и скрипы, и у ЛАДА Калина панель не исключение, она также сделана из недорогого пластика, как и остальные элементы салона. Разберемся, как сделать шумоизоляцию панели приборов Калины без снятия и с демонтажем.

Если решили сделать шумоизоляцию Калины своими руками, тогда придется купить:

1. Антискрип (моделин).
2. Виброматериал (например, STP).
3. Пластиковые хомуты.
4. Термопистолет и термоклей.
5. Битопласт или сплен, по желанию.

Панель приборов Калина, шумоизоляция без снятия

Снимать торпедо в сборе не потребуется, но навесные элементы снять придется. В результате перед Вами должен быть примерно вот такой вид:

Шумоизоляция бардачка Калины проходит в два этапа:1) Проклеиваем все места соприкосновения вещевого ящика с панелью, используя антискрип.

2) Проклеиваем внутренности бардачка битопластом, чтобы вовремя поездки не гремело его содержимое.

Шумоизоляция пластика салона Калины. Снимаем центральный тоннель, пластиковые накладки стоек окна и боковые панели. В зависимости от ситуации, проклеиваем весь пластик антискрипом, либо битопластом

Особое внимание уделяем клипсам

Шумоизоляция панели приборов Калины. Для начала нужно снять панель. Затем маску и саму комбинацию приборов проклеить моделином.

Шумоизоляция центральной накладки консоли Калины

Тут уделяем внимание проводам и колодкам. Провода обворачиваем в антискрип и по возможности закрепляем пластиковыми хомутами, чтобы они не болтались

Во все разъемы со стороны проводов заправляем термоклея из пистолета чтоб не шумели. Также антискрипом проклеиваем края и места соприкосновения.

Шумоизоляция кожуха рулевой колонки Калины

Кроме проводов тут стоит обратить внимание и на замок зажигания, который может издавать скрипы соприкасаясь с пластиковым кожухом. Инструмент моделин, хомуты

Шумоизоляция под панелью Калины. Под накладкой закрепляем всю проводку и тросики на хомуты. Места соприкосновений обклеиваем антискрипом или битопластом.

Вся процедура займет у Вас не больше одного дня, в результате чего будет «убито» около 90% сверчков.

Алгоритм проведения операции

Начали:

Уплотнитель передней двери надо будет отогнуть и потянуть на себя очень аккуратно;
С передней стойки крыши надо демонтировать декорированный пластмассовый кожух. Сделать это легко – достаточно вынуть 3 клипсы, фиксирующие накладку;
Теперь надо будет найти два винта, крепящие решетки воздухоотводов, а также накладку перед стеклом. Саморезы стоят по обе стороны, и для их выворачивания потребуется фигурная отвертка (желательно с короткой ручкой);
Перед стеклом видим также пластиковую накладку (она черного цвета). Ее снимаем, аккуратно потягивая на себя

Отметим, что накладка крепится с помощью железных кнопок;

При демонтаже , если действовать неосторожно, клипсы могут попасть под панель. Ничего страшного, их можно заменить на новые;
Демонтируем боковые насадки на воздухоотводы, путем откручивания саморезов;
Вытаскиваем «бороду»;
Пришла пора открыть пепельницу, за которой размещены 4 винта;
Выворачиваем их и вынимаем пепельницу;
После этого, подсовывая руку из под пепельницы, поддеваем отверткой две боковые заглушки

Находятся они по обе стороны от клавиши аварийной системы;
