Как сделать развал схождение своими руками

Проверка и регулировка углов установки передних колес автомобиля Газель

Проверка и регулировка углов установки колес необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, равномерного износа шин при его эксплуатации.

Проверку и регулировку углов установки колес выполняют на специальных стендах согласно инструкциям по их эксплуатации.

Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям, указанным ниже, обусловлено износом и деформацией деталей подвески, деформацией кузова.

Угол наклона шкворней назад предусмотрен конструкцией передней оси и не регулируется.

При возрастании нагрузки на автомобиль угол наклона шкворней назад увеличивается за счет прогиба рессор.

Для нагруженного автомобиля этот угол равен 3°30’±30′.

Разница углов наклона шкворней левого и правого не должна превышать 30′.

Во время эксплуатации автомобиля угол наклона шкворней назад может измениться из-за прогиба или скручивания балки, поломки или значительной осадки передних рессор, износа шкворней, втулок и тд.

Для восстановления нормального угла наклона шкворней назад замените деформированные или изношенные детали.

В редких случаях, когда замена деталей полностью не устраняет отклонения значения угла, используйте стальной клин, вкладываемый между подкладкой рессоры и площадкой балки передней оси.

В случае использования прокладок необходимо надежно прикрепить их к балке.

Развал колес не регулируют, он обеспечивается наклоном цапфы поворотного кулака в пределах 1°±15′ к плоскости дороги.

Во время эксплуатации автомобиля угол развала может измениться вследствие прогиба балки передней оси или цапфы поворотного кулака. Значение угла развала проверьте приборами.

Если нужных приборов нет, то, пользуясь угольником, измерьте расстояние от верхней III и нижней IV точек обода до вертикальной плоскости.

Разность этих размеров при правильном угле развала должна быть в пределах 4 -7 мм. Для восстановления требуемого значения угла развала выясните причину вызвавшую изменение развала.

Часто такими причинами являются износ шкворней и их втулок, недостаточная затяжка подшипников ступиц передних колес, деформация балки передней оси.

Боковой наклон шкворней от вертикали равен 8°. В процессе эксплуатации не регулируется.

Отклонения от нормального значения этого угла могут  быть вызваны погнутостью балки передней оси.

Для восстановления требуемого угла выправьте балку.

Регулировка схождения передних колес

Величина схождения передних колес определяется разностью размеров между внутренними боковыми поверхностями шин на уровне оси колес.

Эта разность должна быть от 0 до 3 мм. Колеса при этом должны стоять в направлении прямолинейного движения.

Автомобиль устанавливаем на ровной горизонтальной площадке.

Если нет специальной линейки, измерить разность расстояний между колесами можно с помощью рейки длиной 1,5 м и глубиномером штангенциркуля.

1. Начинаем измерение с передней стороны от оси колес.

2. Для большей точности мелом помечаем на шинах места, между которыми измеряли расстояние.

Прокатываем автомобиль вперед, чтобы колеса провернулись на 180° и повторяем замер между точками, но теперь уже сзади от оси колес.

3. Если величина схождения отличается от нормы, то двумя ключами «на 17» ослабляем затяжку обоих хомутов поперечной рулевой тяги.

4. Вращая тягу, устанавливаем величину схождения. Если тяга не поворачивается, обрабатываем резьбу наконечников проникающей жидкостью

Проверяем величину схождения и при необходимости повторяем регулировку.

По окончании работы затягиваем болты хомутов.

Три варианта построения продольной оси автомобиля

На выбор предлагаются три разных метода, с помощью которых можно построить «базовую» линию при вычислении углов индивидуального схода колес:

1. В качестве продольной оси можно принять горизонтальную линию, которая проходит через ось симметрии кузова. Ее можно легко построить, отметив на переднем и заднем бамперах их средние точки.
2. Второй вариант – продольная ось шасси. Эта линия выстраивается по точкам, которые располагаются в центрах расстояний между колесными ступицами.
3. Довольно часто в качестве продольной оси используется линия «trast line». Она прокладывается строго в направлении движения задней оси машины. Этот вектор не всегда совпадает с продольными линиями, выстроенными по кузову или шасси, как в предыдущих вариантах. Подобное явление характерно для автомобилей, в которых задний мост немного развернут вбок. При этом машина едет боком, что часто наблюдается на старых «Жигулях», «Газелях» и др.

Продольная ось и линия «trast line» на автомобиле.

Угол между линией «trast line» и центральной продольной осью машины в идеальном случае должен стремиться к нулю. Но в некоторых случаях дефекты задней подвески не всегда удается устранить. Поэтому при диагностике схода и развала проводят замеры, отталкиваясь именно от «trast line».

Как отрегулировать схождение колеса на «Газели» самому

Как правильно провести регулировку схождения колес Выполнять развал-схождение колес своими руками является достаточно сложно и ответственной задачей. Для начала придется выбрать соответствующие инструменты, а также выделить определенную сумму. При проведении рабочих действий придется воспользоваться дорогостоящим инструментом.

Тем, кто решит провести все самостоятельно без помощи специалиста, придется заранее приобрести специальное оборудование.

Автовладельцам потребуется обзавестись следующими инструментами:

• Измерителем развала (цифровой разработкой).
• Регулятором схождения для выполнения замера.
• Набором с ключами.

Вам это будет интересно Все о ремонте автомобильных дисков

Выполнить основную работу можно с осуществлением определенных действий. Порядок работы будет выглядеть следующим образом: автовладелец должен определить расстояние между конструкциями. Все эти сведения нужно зафиксировать на бумаге.

Когда показатель развала меняется, аналогичная ситуация происходит и со схождением. Нужно убедиться, что все гайки на колесах прочно затянуты. При несоблюдении идентичности следует своевременно принять меры, чтобы данную ситуацию изменить. Разность между изделиями может иметь максимум 0.5 атмосфер.

Важно!

При помощи контргайки, болта с эксцентриком происходит крепление рычагов подвески транспортного средства. Чтобы отрегулировать угол развала, нужно немного отпустить гайку. Таким образом можно обеспечить свободное вращение эксцентрика. После завершения данных мероприятий следует затянуть отпущенные гайки, снять автомобиль с домкрата.

“Угловая” теория

Угол продольного наклона оси поворота (кастер (Caster)) (рис. 1) – угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника опоры телескопической стойки, в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колес, т. е. позволяет ехать машине прямо с отпущенным рулем. Чтобы наглядно представить себе, что такое кастер, вспомните велосипед или мотоцикл. Их рулевая колонка отклонена назад. Из-за этого в движении колесо постоянно стремится занять прямое положение. Именно благодаря кастеру при отпущенном руле автомобиль едет прямо, а при выходе из поворота автоматически возвращает колеса в исходное положение. Если угол наклона уменьшить, автомобилем становится сложнее управлять, приходится постоянно подруливать, что утомительно для водителя, да и шины быстрее изнашиваются. Если же кастер увеличить, машина будет ехать по дороге, как танк, но вращение руля превратится в занятие в тренажерном зале. Сказанное в большей степени относится к заднеприводным автомобилям. В переднеприводных небольшое положительное значение кастера устанавливают для стабилизации колес при движении накатом, торможении или при возникновении внезапных боковых нагрузок (ветер). Признаки отклонения величины угла от нормы: увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левых и правых поворотах.

Угол развала колеса (рис. 2) – угол между плоскостью вращения колеса и вертикалью. Если говорить упрощенно, то, как бы при езде или изменении нагрузки не наклонялись рычаги и стойки, положение колеса относительно дороги должно оставаться в заданных пределах. Если верхняя часть колеса отклонена наружу, развал считается положительным, если колесо наклонено вовнутрь – развал отрицательный. При отклонении от нормы развала колес автомобиль самопроизвольно уводит в сторону, а протектор шин изнашивается неравномерно.

Схождение колес (рис. 3) – угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение колес способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля. При увеличенном схождении передних колес сильно пилообразно изнашивается наружная часть протектора, а при отрицательном угле такому же износу подвергается внутренняя. При этом шины начиняют визжать в поворотах, управляемость машины нарушается (автомобиль «рыскает» по дороге) возрастает расход топлива вследствие большого сопротивления качению передних колес. Соответственно уменьшается выбег автомобиля. Схождение и развал – это взаимозависимые величины.

Помимо перечисленных углов существуют углы появление которых нежелательно: углы движения и смещения одной или нескольких осей. При их наличии необходим ремонт подвески или кузова автомобиля.

а – сдвиг колёс (дефект возникает в эксплуатации из-за деформации элементов подвески

• б – отклонение линии тяги автомобиля (причина – эксплуатационная);
• в – обратное (отрицательное) схождение в повороте (измеряется как разность углов поворота внутреннего и внешнего колёс, измеренных относительно продольной оси; при нарушении возникает проскальзывание одного из управляемых колёс, что снижает устойчивость при прохождении поворота).

Для чего предназначена линейка для схождения колес грузовых автомобилей

Конструкция, с помощью которой ведется контроль за процессом схождения колес машин, предназначена для того, чтобы регулировать и правильно определять углы. На сегодняшний день существует две модификации данного устройства, которое пользуется популярностью у многих автомобилистов:

• линейка ПСК-Л, которая предназначена для того, чтобы контролировать схождение передних колес транспортного средства;
• устройство ПСК-ЛГ необходимо для контроля схождения колес грузовых и легковых машин.

Вам это будет интересно О колесах ободрышах

Только при условии, что управляемые колеса будут установлены с соблюдением всех правил и требований, устойчивость машины будет повышаться. Правильное схождение также способствует тому, что транспортным средством будет легче управлять, безопасность при движении повысится в несколько раз, износ запчастей и колес снизится, как и расход топлива.

Важно!

Использование линейки ПСК-ЛГ возможно только на СТО или в автомобильном хозяйстве. На сегодняшний день у многих опытных автомобилистов такое устройство есть в гараже, поскольку в индивидуальном порядке используют его для обслуживания своего транспорта.

Регулировка своими руками

Выполнять развал схождение своими руками довольно не просто. Не потому, что сход очень сложно сделать, а по той причине, что для этого нужно приобрести дорогостоящий инструмент. Если вы решили провести регулировочные работы собственными силами, то будьте готовы к некоторым затратам.

Поэтому гораздо выгоднее купить инструмент и делать все самому. Из инструмента понадобиться:

• Измеритель развала (цифровой). Является самым удобным и довольно быстро производит замеры.
• Регулятор схождения. Выполняет замер уровня схождения, с его помощью подбирается необходимый угол.
• Набор ключей.

Учитывая всю сказанную выше информацию, можно выполнять развал схождение своими руками. Итак, как это делается?

Первое, что нужно сделать, убедиться в том, что набор необходимых инструментов, без которых не возможно выполнить данный процесс – готов.
Перед тем, как приступать к основной работе, необходимо проделать ряд обязательных мероприятий. Нужно замерить старое расположение каждого колеса. Это необходимо выполнить для того, чтобы поставить все как было, если ваша регулировка вдруг не увенчается успехом. Каждое колесо необходимо замерить, полученные данные записать на листочек. Также нужно проверить, а лучше перепроверить выравнивание, которое появится после новых изменений

Это важно, так как при изменении развала будет меняться и схождение, также происходит и в обратном случае. Нужно убедиться, что все гайки на колесах затянуты

Также следует проверить колеса на количество атмосфер в них. Если вы заметите, что не соблюдается идентичность, то примите все меры, чтобы данную ситуацию изменить. Разность между колесами может иметь максимум 0.5 атмосфер. После проведения подготовительных работ можно выполнять схождение и развал своими руками.

Развал своими руками. Нужно поднять транспортное средство на домкрат и проверить геометрию подвески. Нужно внимательно осмотреть подвеску, чтобы выявить на ней какие-либо механические повреждения (износ, трещины). Это можно не делать, но если уж появилась возможность заглянуть под автомобиль, почему бы ни просмотреть и другие элементы. Если дефектов не обнаружено, то можно продолжать дальше, а если такие есть – стоит сразу же заменить повредившиеся детали на новые. Такие элементы, как контргайка и болт с эксцентриком, крепят рычаги подвески авто. Чтобы отрегулировать угол развала, вам нужно немного отпустить гайку, для того чтобы свободно вращать эксцентрик. Вращая его, вы сможете изменять угол, а так же вы заметите, как вращается подвеска. Теперь нужно достать листик с записями ваших старых показаний, чтобы определить, насколько нужно выставлять новое положение. Далее затяните отпущенные гайки, снимите автомобиль с домкрата. Откатите его на несколько метров назад, а потом верните в исходную позицию. После этого повторно замерьте развал. Если вы с первого раза добились необходимых оптимальных показателей – отлично. Если же нет – повторите попытку еще раз. Таким образом нужно отрегулировать каждое колесо.
Схождение своими руками. Снова установите машину на домкрат и ослабьте уже известные вам контргайки крепления рулевых тяг. Регулировка схождения регулируется путем вращения рулевой тяги. Итак, вращая тягу, мы изменяем ее длину. Важно помнить, что ваша спецификация – только один дюйм схождения, то это значит, что с каждой стороны вы можете пододвинуть тяги только на полдюйма. После этого закрутите все ослабленные крепежи и снимите авто с домкрата. После этого нужно также откатить транспортное средство на несколько метров назад, а потом вернуть его на место. Теперь нужно измерять новые изменения, для того чтобы убедиться в том, что все сделано верно. Если все как предполагалось, нужно завершить выполнение – затянуть основательно гайку и эксцентрик. На этом регулировка окончена. После этого можно переходить на вторую сторону авто – к другим колесам. Если результат – неудовлетворительный, что ж, давайте все повторять, начиная с развала, проверяя каждое колесо.

Выполнить развал схождение своими руками значит сделать то, чем занимаются только мастера на сервисах. Если вы довольны своей работой и новые параметры удовлетворяют требования автомобиля, то вы действительно на отлично справились с этой задачей.

Сход развал а/м Газель, Соболь, волга.

На сегодняшний день современный автомобиль представляет собой комфортное и легкое в управлении транспортное средство. От устойчивости его движения и предсказуемости поведения на дороге во многом зависит безопасность пассажиров.

Для легкого поворота и качения управляемых колес без скольжения они должны быть установлены так, чтобы занимали определенное положение относительно продольной оси автомобиля и осей шкворней.

Положение передних колес определяется углами их установки и наклонами шкворней поворотных цапф. Правильная установка передних колес

способствует сохранности шин, уменьшает износ деталей переднего моста благодаря снижению действующих на них динамических нагрузок, а также обеспечивает стабилизацию колес, т.е. стремление их вернутся после поворота в положение, соответствующее прямолинейному движению автомобиля. Стабилизация колес достигается наличием продольного и поперечного наклона шкворня.

Рисунок 1 – Углы установки передних колес

Угол развала – угол между вертикальной плоскостью и плоскостью переднего колеса, наклоненного в наружную сторону (рис. 1). Этот угол необходим для того, чтобы колесо при движении автомобиля занимало вертикальное положение. При движении автомобиля под действием нагрузки происходит некоторый прогиб деталей, определяющих положение передних колес, имеющиеся зазоры в подшипниках и втулках шкворней выбираются и колесо занимает почти вертикальное положение. Отсутствие угла развала может привести к наклону колеса внутрь, что нарушает правильность его качения. Величина угла развала колес автомобилей Газель составляет +0°30’.

Схождение колес – поворот передних колес на некоторый угол внутрь, вследствие чего расстояние между ободами колес впереди меньше, чем сзади (рис 1). Схождение колес необходимо для того, чтобы обеспечить их параллельное качение. Сила сопротивления качению, возникающая при движении автомобиля, стремится повернуть колесо наружу, при этом выбираются зазоры и оба колеса катятся параллельно друг другу без бокового проскальзывания. Правильное схождение колес является обязательным условием хорошей сохранности шин, неправильное схождение вызывает ускоренный и неравномерный износ. Величина схождения колес, определяется как разность (Y-X) расстояний между ободами колес (или шинами) спереди X и сзади Y. Для автомобилей газель величина схождения передних колес равна разности Y-X в пределах от 0 до 3 мм. Колеса при этом должны стоять в направлении прямолинейного движения.

Рисунок 2 – Углы поворота и схождение передних колес автомобиля Газель

Рисунок 3 – Нерегулируемые параметры подвески автомобиля Газель

Порядок регулировки передних колес автомобиля Газель.

Перед регулировкой убеждаемся в надежном креплении элементов рулевого управления и отсутствии люфтов в подшипниках ступиц передник колес.

Автомобиль устанавливаем на ровной горизонтальной площадке.

Если нет специальной линейки, измерить разность расстояний между колесами можно с помощью рейки длиной 1,5 м и глубиномером штангенциркуля.

Начинаем измерение с передней стороны от оси колес.

Вращая тягу, устанавливаем величину схождения. Если тяга не поворачивается, обрабатываем резьбу наконечников проникающей жидкостью.

Артикул: 2101-2904225 , артикулы доп.: 21010290422500

Код для заказа: 007736

• С этим товаром покупают
• показать еще

Легковые автомобили / ВАЗ / ВАЗ-21021 чертеж

» href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2102-4/podveska_perednyaya-144/#part7727″>Шайба регулировочная 0,5 ммПодвеска / Подвеска передняя

• Легковые автомобили / ВАЗ / ВАЗ-21041 чертеж
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2104-5/podveska_perednyaya-115/#part14710″>Шайба регулировочная 0,5 ммПодвеска / Подвеска передняя
• Легковые автомобили / ВАЗ / ВАЗ-21061 чертеж
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2106-7/podveska_perednyaya-124/#part21019″>Шайба регулировочная 0,5 ммПодвеска / Подвеска передняя
• Легковые автомобили / ВАЗ / ВАЗ-2120 «Надежда»1 чертеж
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2120__nadejda_-245/rychagi_verhnie-127/#part56765″>Шайба регулировочная 0,5 ммПодвеска / Рычаги верхние
• Легковые автомобили / ВАЗ / ВАЗ-21311 чертеж
• » href=»/catalog/vaz-3/legkovye_avtomobili-30/vaz_2131-73/rychagi_verhnie-203/#part64733″>Шайба регулировочная 0,5 ммПодвеска / Рычаги верхние
• Легковые автомобили / ВАЗ / ВАЗ-212131 чертеж

Нужно ли нагружать машину при сход-развале?

Очень часто на форумах поднимается вопрос – нужно ли при сход-развале загружать автомобиль. Сторонники этой идеи аргументируют тем, что нет никакого смысла регулировать углы установки колес на пустой машине, ведь обычно в ней находится как минимум водитель.

Случается, что при регулировке сход-развала у водителя требуют сообщить его вес, а также сколько пассажиров он обычно возит и где они сидят. После такого у многих складывается впечатление, что в других местах просто халтурят и не хотят тратить время и силы на загрузку.

Прежде, чем разбираться в данной ситуации, следует учесть, что большинство современных легковых автомобилей создаются для движения по обычным дорогам, а не по гоночной трассе. При этом количество и расположение пассажиров, а также багажа может быть разным. Но даже в ситуации, когда единственный пассажир сидит за водителем, а груз расположен в левой части багажника, управление автомобилем должно оставаться достаточно комфортным и безопасным.

В целом ответ на данный вопрос можно прочесть в книге Й. Раймпеля «Шасси автомобиля»:

* Снаряженное состояние автомобиля – без груза (пассажиров) с заполненными емкостями системы питания, смазки, охлаждения, с комплектом инструментов и принадлежностей, предусмотренных производителем согласно эксплуатационной документации, включая запасное колесо.

Фирма BMW соблюдает это условие и поныне. Однако что следует из данной цитаты? Большинство производителей на сегодняшний день подразумевают, что измерение и регулировка углов сход-развала должны производиться на разгруженной машине, с полным топливным баком, запасным колесом (если оно предусмотрено) и штатным набором инструмента.

Во всех остальных случаях, когда производитель прямо указывает на необходимость загрузки (как в случае с BMW) или иных определенных действий при измерении углов установки колес, следует руководствоваться данными требованиями, поскольку именно под них производитель производит расчет значений углов развал-схождения.

Иногда можно столкнуться с тем, что во время регулировки развальщик повисает на подрамнике или иных элементах подвески. Это совершенно правильное действие – таким образом он смотрит динамику изменения углов установки колес (в основном схождения) при небольшой нагрузке, что позволит ему выставить оптимальные для данного автомобиля углы.

Чтобы иметь возможность выполнять регулировку сход-развала на самых разных легковых автомобилях, в нашей мастерской имеется 270 килограммов грузов, которых достаточно, чтобы соответствовать требованиям любых производителей по загрузке автомобиля при измерении и регулировке углов установки колес.

Развал-схождение – что это такое?

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс, и как от них зависит поведение машины на дороге?

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

• У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно.
• У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже).

Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.

Проверка и регулировка развала-схождения на Ваз 2107

Замер углов развала производится в следующем порядке:

• Сесть в автомобиль и выставить руль так, чтоб передние колеса стояли прямо (параллельно оси симметрии машины).
• Выйти из машины и несколько раз “прокачать” заднюю и переднюю подвеску, надавив на задний (передний) бампер с усилием 50 кг.
• Подвесить нить с грузиком, закрепив ее в верхней точке колеса, и замерить штангенциркулем расстояние от нити до верхней и нижней точки обода.

Для проверки схождения необходимо выполнить такие действия:

• Выровнять колеса и нагрузить машину.
• Натянут нитку с крючками, зацепив ее за передний край обода переднего колеса и задний край обода заднего колеса. Нить должна быть хорошо натянута и не провисать.

Важно: колея задних колес уже передних на 44 мм. Поэтому для правильной установки схождения необходимо проложить между нитью и задним колесом брусок толщиной 22 мм

• Слегка повернуть руль, установив колеса так, чтоб нить касалась двух сторон покрышки.
• Натянуть нить по другому краю машины, используя, кроме бруска 22 мм, брусок 6 мм.
• Проверить, что колеса не изменили положения и нить по-прежнему касается переднего колеса на противоположной стороне в двух точках.
• Ослабить хомуты, зажимающие муфту рулевой тяги.
• Провернуть муфту при помощи щипцов “кобра” так, чтобы нить касалась обеих сторон покрышки переднего колеса со второй стороны машины.
• Затянуть хомут муфты. При необходимости, проделать ту же операцию со вторым колесом.

Регулируя развал-схождение ВАЗ 2107 необходимо учесть, что добавление 6 мм бруска между задним колесом и нитью соответствует увеличению схождения на 1 мм. Суммарное схождение колес должно быть 2-4 миллиметра на ненагруженном авто и 3-5 при полной загрузке.

Схождение колес на УАЗ-469 своими руками

Как выполнить действия для УАЗ 469

При эксплуатации автомобилей вагонной компоновки семейства УАЗ-452 («Буханка») необходимо следить за правильностью углов установки передних комплектующих. Эти углы обеспечивают легкость управления автомобилем, устойчивость его движения, а также характер износа шин передних колес.

Углы установки колес переднего ведущего моста УАЗ-452

Конструкцией переднего ведущего моста автомобилей семейства УАЗ-452 предусмотрены следующие углы установки передних колес:

• Угол продольного наклона шкворня: 3° +/- 0°30.
• Угол развала колес: 1°30 +/- 0°15.
• Угол поперечного наклона шкворня: 5°30 +/- 0°30.
• Величина схождения конструкций: 1,5-3 мм.

Важно!
Указанные значения углов установки изделий относятся к автомобилю с полной нагрузкой. Проверяя углы установки колес, машину нужно поместить на горизонтальную площадку.

Как происходит процедура на грузовых машинах

Установка углов развала

На автомобилях с передним мостом и на грузовиках, имеющих балку, данный параметр нерегулируемый. Угол развала выставлен положением шкворня на заводе-изготовителе и может измениться лишь вследствие его износа. Мы можем лишь с помощью отвеса проверить его по описанной выше методике. Устранение же износа — это сугубо слесарный момент.

Шкворень

Чем делать проверку

Для снятия замеров на грузовиках лучше пользоваться телескопической линейкой, так как из-за большой колёсной базы при измерении рулеткой можно получить погрешность вследствие её прогиба.

Скорее всего, у большинства возникнут проблемы при поиске телескопической линейки. Предлагаю свои варианты решения проблемы:

Изготовить линейку из штанги от ванной занавески;

Штанга от шторы

Прикрепить к трубе/бруску/палке (нужное подчеркнуть) штангенциркуль;

Штангенциркуль

Или совсем не заморачиваться и попросить простую линейку у школьников.

Линейка

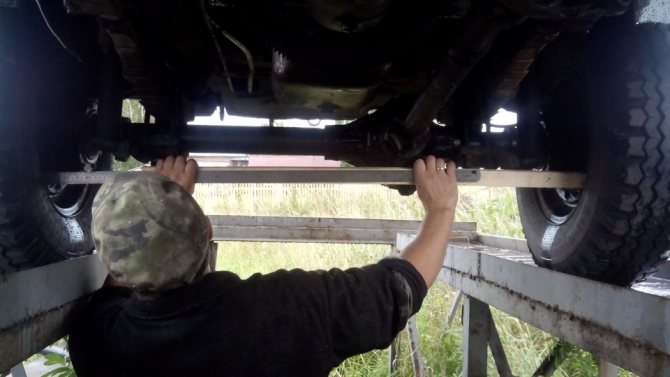

1. Проводим линию-отметку внутри покрышек параллельно земле по всей длине колеса и снимаем линейкой показания с обеих сторон диска.
2. В случае с телескопической линейкой:

• Устанавливаем телескопическую линейку и снимаем показания с одной стороны, спереди;
• Прокатив автомобиль на полоборота колеса, снимаем показания с противоположной стороны, сзади;
• Высчитываем разницу и при необходимости регулируем тяги;
• Повторяем действия для избежания погрешностей.

Снятие показаний

Преимущества способа

Технология, рассмотренная ниже, широко используется как начинающими, так и опытными автомобилистами. Среди ее основных преимуществ стоит выделить такие:

• Высокая точность. По этому критерию данный способ не уступает компьютерному методу. Технология позволяет измерять практически все угловые и линейные показатели, которые определяются с помощью электронной аппаратуры. Может быть учтен даже уклон площадки, на которой располагается машина во время измерения схода и развала.
• Учитываются параметры кузова. При компьютерной диагностике эти характеристики не определяются оборудованием, в лучшем случае компьютерные стенды могут вычислять величину клиренса. Метод, рассмотренный в статье, позволяет увидеть естественную ось симметрии кузова и определить расположение шасси относительно нее. Это поможет понять, почему после регулировок схода и развала одни колеса выступают из арок больше, чем другие.
• Вылет дисков не влияет на результаты. Параметры колесных дисков могут иметь значение при компьютерной настройке углов. Поэтому некоторые мастера, работающие в специализированных сервисах, отказываются проводить работы, если на автомобиле установлены колеса с разным вылетом на передней и задней осях. Рассматриваемый метод, в свою очередь, позволяет выполнять замеры схода и развала, даже если разные диски стоят на одной оси.

Признаки нарушенного развала-схождения

Как гласит «мануал» автослесаря: «…для отечественного автопарка ранних годов выпуска периодичность проверки «геометрии» составляет 10 000…15 000 километров…», для автомобилей же иностранного производства специалисты рекомендуют проводить диагностику каждые 30 000 километров пробега. По мне, так это слишком размытый показатель, который совершенно не отражает реалии современных эксплуатационных условий. Согласитесь, тяжело привязать к данным рекомендациям любителя бездорожья на тюнингованном «Паджеро», который активно «собирает» все кочки и ухабы, и дедушку на «семёрке», для которого преодоление дорожной неровности связано с полной остановкой автомобиля. Поэтому для определения состояния углов развала-схождения передних и задних колёс могут служить следующие признаки:

• при прямолинейном движении автомобиль ведёт в сторону;
• при положении колёс, соответствующем движению прямо, перекладина рулевого колеса смещена в сторону;
• отсутствует курсовая устойчивость (автомобиль выказывает непривычное поведение, «рыскает» по сторонам);
• запоздалая реакция на поворот рулевого колеса;
• «тугой» руль;
• при торможении машина «уходит» в сторону, на разворот (когда тормозная система исправна);
• при максимальных углах поворотов радиусы значительно различаются друг от друга (колёса могут задевать подкрылки);
• при выходе из поворота руль не возвращается;
• нехарактерный шум покрышек во время движения;
• неравномерный износ резины.

Для того чтобы вас не смущал последний пункт данного списка «симптомов», необходимо периодически проверять давление воздуха в шинах, как, в принципе, и гласит инструкция по эксплуатации автомобиля. В норме износ покрышки должен вызываться условиями её эксплуатации, а не следствиями механических неисправностей подвески автомобиля.

Примеры и причины преждевременного износа

Помимо этого существует также внеплановая необходимость проверки и регулировки углов развала-схождения. Как правило, данная процедура должна проводиться после:

• сильных ударов, ведущих к повреждениям или смещениям деталей подвески;
• долговременной и агрессивной езды по неровностям;
• изменения клиренса автомобиля (косвенный признак «усталости» стоек, амортизаторов и резиновых элементов подвески);
• снятия и установки стоек, балки с рычагами;
• замены элементов подвески (шаровых опор, сайлентблоков рычагов и тяг);
• замены элементов рулевой системы, влияющие на положение колёс (рулевая рейка, а также её наконечники и тяги);
• после того как были установлены автобаферы или прочие варианты проставок на авто.
