Ремонт кузова

При ремонте кузова УАЗ следует учитывать, что наиболее уязвимый металл находится снизу машины. Коррозии подвержены рифленый пол, крылья, балки и перегородки. Ослабление жестких элементов конструкции вызывает лифт кузова.

При демонтаже сидений и внутренней обшивки легко получить доступ к любым деталям. В случае капитального ремонта можно усилить кузов заменой стандартных несущих узлов и установкой дополнительных элементов жесткости. Несварные швы лучше промазать герметиком — это устранить ненужные шумы.

Автомобили семейства УАЗ хорошо поддаются тюнингу и доработкам. На них устанавливают сверхпроходимые шины, электрические лебедки, делают проставки рессоры, усиливают трансмиссию для компенсации широкой резины.

Что делать, если обнаружились проблемы с тормозами на автомобиле УАЗ

Ульяновский автозавод давно и успешно производит надежные автомобили, которые пользуются любовью среди автолюбителей за простоту и ремонтопригодность в самых сложных условиях. Тормозная система – одна из самых важных частей машины

Поэтому владельцам автомашин УАЗ важно знать и уметь устранять неисправности тормозной системы

Если эффективность торможения стала недостаточной, это может быть вызваны несколькими причинами.

1. Замасливание накладок тормозных колодок. Проблема устраняется, если промыть и просушить колодки.
2. Полный износ накладок колодок тормозных механизмов потребует замены колодок.
3. Перегрев тормозных механизмов. Нужно остановиться и дать возможность тормозам остыть.
4. Заклинивание поршней в колесных цилиндрах. Неисправный тормозной механизм нужно разобрать и заменить поврежденные детали. После этого нужно прокачать тормозную систему.
5. Если один из контуров потерял герметичность, это сопровождается частичным провалом педали тормоза. Нужно заменить поврежденные детали и прокачать тормозную систему.
6. Неправильная регулировка регулятора давления может быть устранена, отрегулировав привод регулятора давления.
7. Еще одной причиной может стать применение тормозных колодок с несоответствующими накладками. В этом случае колодки придется заменить на правильные.

Если рабочий ход педали тормоза увеличен, это может быть вызвано следующими причинами.

1. В тормозную систему попал воздух. Воздух удаляется путем прокачки системы.
2. Утечка тормозной жидкости из колесных цилиндров. Нужно разобрать неисправный тормозной механизм, заменить вышедшие из строя детали. После этого промыть и просушить колодки, диски и барабаны, хорошо их высушить. Затем собрать механизм и прокачать систему.
3. Если повреждены резиновые шланги гидропривода, нужно заменить шланги на новые.
4. Если одновременно наблюдается биение тормозного диска, нужно измерить толщину дисков. При толщине меньше 17,8 мм диски подлежат замене. Если толщина больше, то допустимо прошлифовать диск и удалить с него неровности.
5. Повреждены резиновые уплотнительные кольца в главном тормозном цилиндре. Нужно заменить кольца и прокачать систему.
6. Возможна утечка жидкости через уплотнительные кольца толкателя регулятора давления. Кольца нужно заменить и прокачать систему.

Может возникнуть ситуация, когда торможение требует дополнительного усилия на педаль тормоза. Такое явление может быть вызвано следующими причинами.

1. Уплотнители цилиндров разбухли из-за попадания в жидкость бензина либо минеральных масел. Придется заменить тормозную жидкость, предварительно заменив резиновые детали. После этого прокачать систему, удалив из нее воздух.
2. Вышел из строя вакуумный усилитель. Нужно заменить его на исправный.
3. Поврежден шланг, который соединяет вакуумный усилитель и впускную трубу двигателя, или ослабло его крепление на штуцерах. Нужно заменить шланг или подтянуть хомуты его крепления.

Стояночная тормозная система автомобилей УАЗ

Схема стояночного механизма

Рис. 2 Стояночный тормозная система: а – вид с тормозным барабаном; б – вид без тормозного барабана; 1 – вилка регулировки; 2 – контргайка; 3 – приводная тяга; 4 – разжимной сухарь; 5 – заглушка; 6 – приводной рычаг; 7 – винт регулировки; 8 – опора колодки; 9 – толкатель разжимного агрегата; 10 – корпус шариков; 11 – корпус разжимного агрегата; 12 – барабан тормоза; 13 – первая колодка; 14 – стяжная пружина колодок; 15 – колпак; 16 – шарик разжимного агрегата; 17 – болт; 18 – вторая колодка; 19 – щит тормоза; 20 – корпус механизма регулировки; 21 – стержень; 22 – пружина; 23 – чашка пружины.

Принцип работы стояночного механизма

Тормозной механизм стояночной системы оборудован на раздаточной коробке и тормозит задний карданный вал Буханки. Его конструкция включает опорный диск, с установленными на нем двумя колодками, соединенными пружинами. Колодки воздействуют на тормозной барабан, который зафиксирован на центрирующем пояске фланца карданного вала. К верхушке опорного диска присоединен корпус разжимного агрегата с толкателями, которые прикреплены к верхней части колодок. Внутри толкатели оснащены выемками, заполненными шариками, которые находятся в штоке. Внизу опорного диска установлен корпус регулировочного элемента. В углубления корпуса помещены опоры колодок, которые способны передвигаться за счет работы сухаря и регулировочного винта.

Привод тормозного механизма включает в себя рычаг, установленный на опорном диске и подпирающего шток шариков разжимного элемента. Свободный конец рычага крепится к вилке, которая в свою очередь присоединена к тяге с помощью контргайки. Тяга привода крепится к рычагу стояночного тормоза, который установлен в кабине автомобилиста.

Прочтите также: — Тюнинг УАЗ Буханка — делаем из простого автобуса эксклюзив — Тюнинг УАЗ Хантер — блажь или необходимые доработки? — Как поднять УАЗ «Буханку» — Багажник на Ниву своими руками — Прицеп на УАЗ своими руками — Эффективны ли гусеницы для Нивы?

comments powered by HyperComments

Прокачка тормозов, последовательность

До того, как прокачать тормоза на УАЗ, ищут сухую, ровную поверхность. Кроме того, понадобиться помощник, поскольку выполнить операцию в одиночку сложно, но в случае острой необходимости возможно.

Последовательность процесса такова:

• Убираем клапанный налёт;
• Контролируем, нет ли подтёков и утечек в соединениях и трубках;
• Контролируем на соответствие норме количество рабочей жидкости в ёмкости. При необходимости, добавляем до нужной метки «МАХ». Выполняем манипуляции, постоянно проверяем и доводим жидкость до нужного уровня, нельзя, что бы смесь опустилась до метки «MIN».
• Качаем ножной рычаг тормоза, не заводя силовую установку;
• Демонтируем с клапана перепуска цилиндра, находящегося сзади (справа) предохранительный колпак, монтируем пропускающую свет трубку, размер изделия 400мм. Мочим незанятый край трубки в ёмкости, содержащей пол литра рабочей суспензии, оставляем трубку там;

Схема прокачки:

• Надавливаем до упора на ножной рычаг стопа 4-5 раз;
• Держа ногой рычаг, откручиваем (ключ на 11), прокачивающий клапан, делаем ½, ¾ оборота;
• Контролируем движение воздушных масс в виде пузырей из полости трубки, опущенной в суспензию;
• Когда рычаг остановки уйдёт вниз до упора, закрываем клапан прокачки, и отжимаем механизм;
• Проводим действия в необходимом порядке столько, сколько надо для полного удаления пузырьков;
• Снимаем трубку, монтируем предохранительный колпак;
• Этим же способом прокачиваем цилиндр остановки, расположенный сзади (слева);
• После, выполняем похожие действия над регулятором напора.

Цилиндры спереди на колёсах прокачиваются таким же образом, очерёдность манипуляций: правый низ, правый верх, левый низ, левый верх. Соблюдать очерёдность прокачки необходимо. Иначе, возможна ситуация, когда не прокачиваются тормоза на УАЗ буханка. Если технически износа и подтёков нет, то проблема кроется в нарушении проведения процедуры.

Когда проведенные действия не дали результата и воздух так же присутствует в механизме, то при приложении усилия рычаг остановки будет упругим на ощупь. В этой ситуации процесс повторяют заново, пока не появится ощущение жесткого рычага.

Контроль воздуха в тормозах:

Когда процесс окончен, а жидкость продолжает пузыриться, проверяют уплотнения сочленений, патрубков, цилиндров (основного и рабочего). Контролируют резьбовые затяжки, меняют уплотнители, прокладки, кольца, манжеты цилиндра. Что касается замены рабочих цилиндров, процесс замены происходит в комплексе.

По окончанию действий налейте жидкость тормоза до отметки «MAX», зафиксируйте пробку ёмкости с измерителем, контролирующим снижение уровня. Жидкость меняют до того момента, когда новая, светлая консистенция не заменит старую, тёмную материю.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

Вакуумный усилитель тормозов (сокращенно – ВУТ) автомашин ВАЗ облегчает работу водителю – он в тормозной системе (ТС) усиливает эффект нажатия на педаль. Этот узел состоит из следующих основных деталей:

• клапана;
• металлического корпуса;
• диафрагмы;
• поршня;
• штока;
• мощной возвратной пружины;
• толкателя, который соединяется с тормозной педалью;
• защитного чехла;
• фланца для установки обратного клапана.

Корпус устройства делится диафрагмой на две половины, и со стороны, где создается вакуум, устанавливается главный тормозной цилиндр. Разрежение (вакуум) создается за счет соединения этой части корпуса с впускным коллектором ДВС, а когда мотор не работает, канал перекрывает обратный клапан, устанавливаемый во фланец ВУТ. Воздух (вакуум) с помощью штока и поршня при нажатии на тормоз усиливает эффект торможения, тем самым облегчая работу водителю – нет необходимости на педаль нажимать с большой силой. После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса принять исходное положение. Когда двигатель заглушен, разрежение в системе не создается, и вакуумный усилитель тормозов не работает.

На автомобилях ВАЗ-2106-07 и ВАЗ-2108-10 устанавливаются разные по внешнему виду усилители тормозов, но принцип работы устройств одинаков. Проверяем исправность ВУТ следующим образом: нажимаем на педаль тормоза и запускаем мотор – если педаль «проваливается» (опускается под давлением ноги), ВУТ работает.

Основная неполадка вакуумного усилителя – это повреждение диафрагмы. Когда диафрагма имеет разрывы, воздух проникает из наружной части корпуса в вакуумную полость, и разряжение в устройстве не создается. Но необязательно неисправность может заключаться в самом устройстве – часто ВУТ не работает из-за подсоса воздуха или по иным причинам:

• неисправен обратный клапан «вакуума»;
• идет подсос воздуха из шланга, соединяющего впускной коллектор с тормозным усилителем;
• нет компрессии в том цилиндре ДВС, откуда берется разрежение.

Следует отметить, что вакуумный усилитель тормозов на автомобилях ВАЗ 2106-10 соединяется шлангом с четвертым цилиндром двигателя.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110 следует начинать с демонтажа этого узла, затем ВУТ необходимо разобрать.

ВУТ на авто ВАЗ-классика снимается достаточно просто, и если есть минимальные слесарные навыки, работу эту выполнить несложно. Снятие узла выполняем следующим образом:

Разобрать ВУТ 2108-2109 несложно, но для разборки необходимо устройство зафиксировать. Разбираем узел в следующем порядке:

Обычно в ремкомплекте вакуумного усилителя ВАЗ-2109 имеется диафрагма, манжета, пыльник, чехлы (2 шт.) и клапан. Следует поменять все детали, чтобы затем не пришлось переделывать работу. Собирая вакуумный усилитель, диафрагму лучше сразу закрепить на пластмассовом кожухе, так будет легче смонтировать узел.

Какой стороной ставится пружина, значение не имеет, но собирая усилитель, придется приложить усилие, чтобы попасть отверстиями в корпусе на шпильки.

Обслуживание трансмиссионного стояночного тормоза Уаз Буханка

Затормаживание на стоянке или удержание на склоне, автомобилей УАЗ вагонной компоновки моделей УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395 и УАЗ-330365 осуществляется с помощью трансмиссионного стояночного тормоза. Стояночный тормоз оснащен барабанным тормозным механизмом, расположенным за раздаточной коробкой и действующим на задний карданный вал. Имеет ручной механический привод.

Обслуживание трансмиссионного стояночного тормоза заключается в периодической проверке его состояния и состояния его привода, надежности креплений, регулировке и очистке от грязи, смазке деталей разжимного и регулировочного механизмов, а также в устранении возникающих неисправностей.

В случае засмоления поверхностей тормозных накладок стояночного тормоза их надо зачистить наждачной бумагой. Замасленные накладки надо сменить на новые или опустив на 20-30 минут в бензин, тщательно очистить наждачной бумагой или металлической щеткой.

Если накладки износились настолько, что глубина утопания заклепок стала менее 0,5 мм, то колодки или накладки необходимо сменить. Вновь приклепанные накладки прошлифовываются так, чтобы их диаметр был на 0,2-0,4 мм меньше диаметра тормозного барабана.

Несмотря на лабиринтное уплотнение разжимного и регулировочного механизмов, в них постепенно накапливается грязь, поэтому эти механизмы, особенно разжимной, надо периодически разбирать, очищать от грязи и закладывать в них свежую смазку. При этом смазка не должна попадать на тормозной барабан и фрикционные накладки.

Регулировка стояночного тормоза производится в тех случаях, когда ход рычага привода тормоза становится более половины своего максимального хода и эффективность торможения становится недостаточной.

Регулировка зазоров между тормозными колодками и тормозным барабаном производится в следующей последовательности :

1. Поставьте рычаг включения понижающей передачи в раздаточной коробке в нейтральное положение и выключите передний мост.2. Переместите рычаг привода стояночного тормоза в крайнее переднее положение и поднимите домкратом автомобиль со стороны заднего колеса.3. Заверните регулировочный винт так, чтобы тормозной барабан усилием руки не проворачивался.4. Отверните регулировочный винт на 4-6 щелчков, что составляет 1/3-1/2 его оборота, чтобы тормозной барабан свободно вращался.

Регулировку длины троса надо производить в следующей последовательности :

1. Поставьте рычаг привода стояночного тормоза в крайнее переднее положение.2. Отверните контргайки регулировочной вилки привода, расшплинтуйте и выньте палец, соединяющий вилку и рычаг привода тормоза.3. Отрегулируйте длину троса, вращая регулировочную вилку до совпадения отверстий в вилке и рычаге, выбрав слабину троса. При этом рычаг должен касаться корпуса шариков разжимного механизма.4. Отверните регулировочную вилку на 1,5-2 оборота, совместите отверстия в вилке и рычаге, поставьте палец, зашплинтуйте его и затяните контргайки.

Проверка работы трансмиссионного стояночного тормоза УАЗ вагонной компоновки.

При правильной регулировке трансмиссионного стояночного тормоза, автомобиль должен затормаживаться при установке собачки рычага привода во 2-ю или 3-ю впадину сектора, считая от задней части (2-3 щелчка). Запрещается проверять работу стояночного тормоза при трогании автомобиля с места или при его движении. Работу стояночного тормоза надо проверять только на уклоне.

Чтобы быстро оценить эффективность стояночного тормоза, надо установить автомобиль на ровной площадке с твердым покрытием, поставить его на стояночный тормоз и включить нейтральную передачу в коробке передач. Затем попытаться сдвинуть автомобиль с места усилиями одного человека, толкая его вручную вперед или назад. Если автомобиль удалось сдвинуть с места, то стояночный тормоз требует дополнительных регулировок.

Обслуживание и ремонт тормозной системы

Тормозная система УАЗ-452 включает элементы гидравлики и механики. Первым признаком неисправности является «провал» педали сцепления — давление в системе ниже нормы.

Причина проблемы может быть разная:

• в контур попал воздух;
• нарушена целостность и герметичность трубопровода;
• не долита вовремя жидкость;
• выход из строя механизмов контура.

Как прокачать тормоза

После того как пропали тормоза, вне зависимости от выполненных работ, прокачка тормозов УАЗа — необходимое действие.

Предварительно очищают клапаны на всех четырех колесах от грязи. Одновременно можно проверить состояние трубок, шлангов и соединений на предмет механических повреждений и утечек. Для этого производятся следующие действия:

• Доливают в бачок до отметки «MAX» или чуть больше тормозную жидкость. Уровень нужно контролировать на протяжении всей работы, иначе в систему вновь попадет воздух.
• Для клапанов требуется подобрать подходящую по диаметру пластмассовую или резиновую трубку, длина которой должна позволить опустить второй конец в емкость с тормозной жидкостью. Конструкция служит односторонним барьером между контуром и атмосферой.
• Тормоза не прокачиваются в одиночку, нужен помощник. Один человек располагается в кабине и, по команде несколько раз резко нажав на педаль, удерживает ее в нажатом до упора положении; второй под автомобилем в этот момент отпускает клапан с помощью ключа на 11 так, чтобы вышел воздух. Когда прекратятся пузырьки или педаль упрется в пол, закрывает клапан. Процедура повторяется на всех колесах, начиная с заднего правого, пока из системы не выйдет весь воздух и ход рычага под ногой не станет естественным для правильно работающей машины.

Как развести колодки

Возможен случай, когда тормоза прокачаны, но при резком нажатии на рычаг автомобиль не идет юзом, усилия как будто не хватает.

Если выставить машину на домкраты и крутануть колесо, оно должно вращаться свободно. В ситуации, когда оно крутится туго, слышен скрежет, скорее всего, требуется развести колодки. Делается это так:

1. С обратной стороны тормозного барабана нужно найти гайку с винтовым фиксатором и открутить на 0,5-1 оборот.
2. Крутанув колесо, закручивать гайку, пока оно не остановится. После этого понемногу ослаблять, до тех пор, пока вращение не станет бесшумным и легким.
3. Зафиксировать положение и повторить операцию на остальных колесах.

Замена колодок

Фрикционные накладки изнашиваются — становятся тонкими, на них появляются сколы и борозды, поэтому периодически нужна замена тормозных колодок УАЗа.

После того как колесо машины снято, процедура замены колодок на тормозных механизмах УАЗика выглядит так:

• отворачивают тормозной барабан;
• убрав защитный колпачок, разводят колодки и достают стяжную пружину;
• нажатием и поворотом на 90º извлекают верхнюю чашку и вынимают прижимную пружину и ее стержень;
• достают опорный палец, втулку и снимают колодку.

На некоторых моделях передние колодки длиннее задних.

Как подтянуть «ручник»

Регулировка ручного тормоза УАЗа производится в следующем порядке:

1. Заднее колесо автомобиля вывешиваем.
2. Рычаг переключения передач устанавливаем в нейтральное положение.
3. «Ручник» полностью опускаем.
4. Винт для регулировки закручиваем так, чтобы барабан перестал поворачиваться свободно от руки.
5. Отпускаем до начала легкого вращения барабана, вывернув винт на ½ оборота. Пробуем рычаг — должно быть 5-7 щелчков.
6. Переходим к приводу, откручиваем, вынимаем шплинт.
7. Крутим вилку, подтягиваем трос, совмещаем и вставляем шплинт.

Затяните ручник и попробуйте — на уклоне в 20-30º автомобиль должен стоять.

Замена и ремонт главного тормозного цилиндра

Перед ремонтом ГТЦ нужно откачать жидкость из обоих бачков, которые расположены на нем. Это можно сделать 20-кубовым шприцем. С помощью отвертки откручиваем емкости и убираем.

Ключом на 17 отворачиваем патрубки, при этом обязательно придерживаем вторым ключом (12) гайки на трубках. Усилий не прикладывать, так как медь легко трескается.

После этого снимаем и чистим сигнальное устройство. Отсоединяем цилиндр от вакуума, вынимаем стопорную шайбу с одной стороны и откручиваем торцевую гайку с другой. Достаем внутренности ГТЦ. Осматриваем внутреннюю поверхность на предмет царапин. Меняем ремкомплект и собираем в обратной последовательности.

Если проверка работоспособности показала, что устройство легче заменить, то снимаем старое, не разбирая, устанавливаем купленное. Заливаем жидкость и прокачиваем систему. Перед установкой можно предварительно заправить бачки и вручную «погонять» поршень.

Основная информация

Функционирование блока торможения заключается в перемене скорости автомобиля, по команде водителя или же электронного руководства. Сила в момент остановки авто может образовываться машинным двигателем, механизмом остановки колес авто, электронным или гидравлическим замедляющим тормозом, который находится в трансмиссии. На автомобиль УАЗ Буханка устанавливают сразу два типа систем торможения, таких как:

1. Рабочая тормозная система. Этот тип системы используется на любой скорости машины для полной остановки или же для снижения скорости. Причем она начинает функционировать сразу же после нажатия на педаль тормоза. Этот тип считается самым эффективным по сравнению с остальными типами.
2. Стояночная тормозная система. Является необходимой для удержания машины на протяжении определенного времени на месте. То есть, благодаря ей полностью исключается вероятность передвижения авто без ведома водителя.

В комплект с системой торможения для авто УАЗ Буханка входят:

• Главный цилиндр;
• Регулятор;
• Вакуумный усилитель тормозов;
• Передние дисковые тормоза;
• ;
• Привод педали торможения;
• Педаль торможения.

Основные поломки

В специализированных центрах тормозная система диагностируется с помощью специального стенда, но вы и сами можете ее провести в домашних условиях. Для определения неисправности нужно внимательно относиться к своему транспортному средству. И так, рассмотрим основные неисправности системы торможения УАЗ Буханка?

1. Западает педаль тормоза;
2. Заметно увеличился тормозной путь;
3. Слышен скрип во время остановки транспортного средства;
4. Возникновение постороннего шума;
5. Заметно подтекание тормозной жидкости.

Чаще всего причиной неполадок механизма торможения является несвоевременная замена тормозной жидкости, а это может привести к полному отказу тормозов. Ее нужно регулярно менять из-за того, что в момент использования она впитывает в себя всю влагу. Также может быть недостаточный уровень тормозной жидкости, так как она испаряется при закипании, которое происходит при остановке транспортного средства.

Как правило, все вышеперечисленные неисправности торможения авто УАЗ Буханка связаны с такими причинами:

• Низкий уровень жидкости;
• Нерегулярное проведение замены жидкости;
• Сильно износились колодки;
• Нарушилась герметичность.

Как проводится регулирование механизма торможения

Проверять механизм торможения лучше всего в специализированных центрах техобслуживания, но отрегулировать его можно своими руками. Итак, как проводится регулирование?

1. Отключаем стояночный тормоз;
2. Ослабляем гайки, которые закрепляют колодки;
3. Сближаем эксцентрики так, чтобы они располагались метками друг к другу;
4. Прокачиваем сжатый воздух;
5. Вытягиваем палец штока камеры торможения. Для этого нужно нажать на эксцентрики и отцентрировать колодки по отношению к барабану автомобиля;
6. Проверяем плотность прилегания колодок к барабану;
7. Затягиваем осевые гайки;
8. Останавливаем подачу воздуха и присоединяем шток камеры торможения;
9. Проверяем оси червяка рычага регулировки так, чтобы свободный ход штока находился в пределах от 20 до 30 миллиметров;
10. Проверяем, заедают ли штоки при подаче сжатого воздуха;
11. Проверяем, свободно ли вращается барабан торможения.

все полезное находится здесь

Замена вакуумного усилителя ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ Отворачиваем гайки крепления главного тормозного цилиндра к вакуумному усилителю и аккуратно отводим цилиндр вперед, стараясь сильно не изгибать тормозные трубки Ослабив затяжку хомута шланга подвода разрежения,…

…отсоединяем шланг от штуцера усилителя.

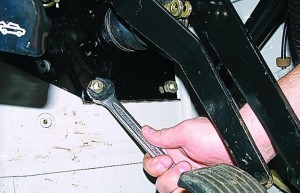

Ключом «на 14» отворачиваем два верхних болта крепления кронштейна усилителя.

…и вынимаем ось из вилки толкателя усилителя.

Ключом «на 17» отворачиваем две нижних гайки крепления кронштейна усилителя.

Снимаем вакуумный усилитель с кронштейном так, чтобы не повредить трубку гидропривода сцепления.

Ключом «на 17» отворачиваем четыре гайки …

…и снимаем кронштейн с усилителя.

Ключом «на 30» отворачиваем обратный клапан и снимаем его.

Если усилитель не заменяем, промываем его воздушный фильтр. Для этого ослабляем хомут…

…и стягиваем резиновый защитный чехол.

Вставив подходящий инструмент в проушины вилки, ключом «на 19» ослабляем затяжку контргайки.

Отворачиваем и снимаем вилку толкателя с защитным чехлом…

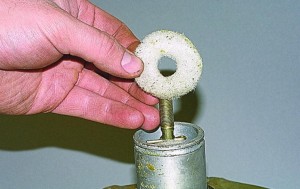

Плоскогубцами с тонкими губками или пинцетом вынимаем три шайбы воздушного фильтра.

Промываем шайбы в мыльном растворе, высушиваем и устанавливаем их на место. Перед установкой вакуумного усилителя необходимо отрегулировать выступание толкателя и штока из корпуса усилителя. Для проверки величины выступания толкателя: устанавливаем в проушины вилки гладкий прямой стержень диаметром 10 мм.

Слегка нажав на стержень между проушинами вилки, выбираем люфты. Линейкой измеряем расстояние от центра стержня до плоскости шпилек корпуса усилителя. Оно должно быть в пределах 134,7–136,3 мм. Если это не так, то, отвернув ключом «на 19» контргайку вилки толкателя и заворачивая или отворачивая вилку, добиваемся нужной величины. После этого затягиваем контргайку. Для проверки величины выступания штока до упора утапливаем его в корпус.

Глубиномером штангенциркуля, подложив жесткую пластину известной толщины (щуп не менее 0,5 мм), измеряем величину выступания штока над плоскостью торца усилителя. Она должна находиться в пределах 7,78–8,0 мм. Если это не так, то,…

…удерживая шток ключом «на 8», вращаем наконечник штока ключом «на 7», добиваясь нужной величины. Наконечник должен проворачиваться туго. Если он вращается легко, то, отвернув его, наносим на резьбу штока анаэробный герметик и регулируем выступание. Устанавливаем вакуумный усилитель в обратной последовательности, при этом шпильки на кронштейне усилителя должны быть снизу, а болты сверху.

Многие владельцы такого транспортного средства, как УАЗ «Буханка», хотят улучшить тормозную динамику своей машины. Для этого специалисты советуют установить вакуумный усилитель тормозов вместо штатного механизма.

Такая замена позволит водителям получить несколько важных преимуществ:

1. В случае резкого торможения автомобиль не начинает уводить в сторону;
2. Для торможения нужно всего лишь дотронуться до педали тормоза;
3. Тормозные колодки не издают никаких посторонних звуков;
4. Устройство отличается надежностью и работает без каких-либо сбоев.

Прокачка и замена тормозной жидкости в гидравлическом приводе рабочих тормозов УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303

Прокачка рабочих тормозов производится с целью удаления воздуха из герметичного гидравлического привода рабочей тормозной системы.

Она может понадобится в случае увеличения рабочего хода или появления мягкости педали тормоза, изменений в худшую сторону при работе тормозной системы, например после ремонта или замены отдельных ее узлов.

Для обеспечения безотказной работы рабочих тормозов автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, полную замену тормозной жидкости в гидравлическом приводе рабочей тормозной системы рекомендуется производить один раз в два года. В гидроприводе тормозов используется тормозная жидкость класса DOT 4.

Прокачка гидравлического привода рабочей тормозной системы производится с напарником, в следующей последовательности :

1. Проверить герметичность всех соединений гидравлического привода рабочих тормозов и состояние гибких резиновых шлангов.2. Снять облицовку радиатора, отвернуть крышку бачка главного цилиндра тормозов, проверить наличие тормозной жидкости и при необходимости долить до уровня.

3. Снять с перепускного клапана правого заднего колесного тормозного цилиндра колпачок и надеть на клапан резиновый шланг длиной около 400 мм. Другой конец этого шланга опустить в прозрачный сосуд емкостью не менее 0,5 литра, заполненный наполовину тормозной жидкостью.

4. Отвернуть на 1/2 — 3/4 оборота перепускной клапан, после чего несколько раз нажать педаль тормоза. Нажимать быстро, отпускать медленно.

Жидкость под давлением поршня главного цилиндра будет заполнять трубопровод и вытеснять из него воздух.

Прокачка  жидкости через главный цилиндр производится до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, опущенного в сосуд с тормозной жидкостью.

Во время прокачки необходимо доливать свежую тормозную жидкость в бачок главного цилиндра, не допуская обнажения дна, так как при этом в гидропривод тормозов вновь попадет воздух. В течение всей операции конец шланга надо держать погруженным в жидкость. Если из трубки не выходит ни жидкость, ни воздух, следовательно, засорена трубка или закрыт клапан.

Затем поочередно прокачать полости левого колесного цилиндра задних тормозов, переднего контура регулятора давления, правого и левого колесных цилиндров передних тормозов, сначала нижнего, затем верхнего.

7. После прокачки всех тормозных цилиндров и регулятора давления долить в бачок главного цилиндра тормозную жидкость до уровня и завернуть крышку бачка.

После прокачки необходимо проверить работу тормозов при движении автомобиля. При правильной регулировке рабочих тормозов, их привода и если прокачка выполнена правильно, полное торможение должно происходить в пределах 1/2 — 2/3 хода педали тормоза.

Не рекомендуется доливать в бачок главного цилиндра тормозную жидкость, собираемую в сосуд при прокачке. Если снят хотя бы один барабан, не желательно нажимать на педаль тормоза, так как жидкость под давлением выдавит поршни из колесных цилиндров и вытечет.

Полную замену тормозной жидкости в гидравлическом приводе рабочей тормозной системы следует производить по тем же правилам, что и при прокачке, за тем исключением, что сначала желательно откачать старую жидкость из бачка главного тормозного цилиндра, и прекращать прокачку колесных тормозных цилиндров только после появления из шланга свежей тормозной жидкости.

Увеличенный ход педали тормоза, педаль проваливается

— Увеличенные зазоры между тормозными колодками и барабанами.— Попадание воздуха в тормозную систему из-за отсутствия жидкости в бачке главного цилиндра, течи тормозной жидкости в соединениях трубопроводов, цилиндрах, разрушения трубопроводов, шлангов и тому подобное.

Не растормаживание, заедание рабочих тормозов

— Отсутствует свободный ход педали тормоза.— Засорение компенсационных отверстий главного тормозного цилиндра.

— Заедание поршней главного или колесных цилиндров из-за загрязнения или коррозии в результате длительной эксплуатации автомобиля без замены тормозной  жидкости или при разрушении защитных колпаков, набухания уплотнительных колец и манжет в результате попадания масла или какой-либо другой жидкости нефтяного происхождения, или по другим причинам.

— Поломка оттяжной пружины педали тормоза.
