Как пользоваться мультиметром правильно

Типы терморезисторов и их тестирование

Отдельно нужно поговорить о том, что такое позистор и термистор, и как их проверить мультиметром.

Терморезистор — это радиодеталь, изготовленная на основе полупроводниковых материалов. Сопротивление этих элементов непостоянное и зависит от температуры. Терморезисторы разделяют на две группы:

1. Термистор — элемент с отрицательным температурным коэффициентом сопротивления. Это значит, что при нагреве его сопротивление уменьшается.
2. Позистор — имеет положительный температурный коэффициент сопротивления, то есть при нагреве его сопротивление увеличивается.

Как и в случае с обычными резисторами, перед началом проверки необходимо выяснить номинальное значение проверяемого образца. Сделать это можно при помощи справочных данных на основании маркировки терморезистора.

Но есть одна особенность, так как сопротивление зависит от температуры, то в справочниках может быть дана целая таблица температур и соответствующие им сопротивления. В этом случае нужно ориентироваться на величину сопротивления при температуре близкой к температуре окружающей среды.

Если в данных указана только одна величина сопротивления, то, как правило, она соответствует температуре в 25 градусов.

На практике сложно точно поддерживать определённую температуру, поэтому сопротивление исправного терморезистора будет несколько отличаться от номинальных данных, и это нужно учитывать при измерении.

Давайте пошагово разберём, как проверить позистор мультиметром, тогда и проверка термистора не вызовет у вас затруднений. Кроме тестера, потребуется источник тепла, например, паяльник или фен. Исправный позистор должен пройти все три поверки:

1. Измеряем величину сопротивления позистора в ненагретом состоянии. Если сопротивление соответствует номинальному, то можно продолжать проверку. В противном случае элемент неисправен.
2. На этом шаге проверки нам потребуется нагревать элемент, поэтому заранее предусмотрите, как вы будете производить измерения, например, установите зажимы на щупы. После того как вы подключили тестер к позистору, поднесите к нему нагретый паяльник. По мере нагрева величина сопротивления должна увеличиваться, если показания прибора не изменяются, радиодеталь испорчена.
3. Прекратите нагревать позистор и дождитесь, когда он остынет до комнатной температуры. Измерьте его сопротивление, оно должно вернуться к исходной величине, измеренной в первом пункте.

Проверка термистора выполняется так же, как и проверка позистора, с тем лишь отличием, что во втором пункте при нагреве величина сопротивления должна уменьшаться.

Как проверить резистор мультиметром, не выпаивая на плате

Без демонтажа эти детали можно проверять при сравнительно небольших номинальных значениях электрического сопротивления (80-120 Ом). Предполагается, что в этом диапазоне влиянием других элементов схемы можно пренебречь. В действительности, следует уточнять возможность измерений без существенных искажений.

Если шунтирующие цепи не позволяют обеспечить необходимую точность, придется выпаять хотя бы одну ножку. Альтернативное решение – разрезают дорожку печатной платы. Впоследствии устраняют соответствующие повреждения.

В публикации показано, как прозвонить резистор с применением разных методик. Оптимальный вариант выбирают с учетом:

• уровня повреждений;
• особенностей мультиметров;
• условий работы.

В любом случае следует применить меры, предотвращающие искажение измеряемых параметров. Аккуратное обращение с паяльником и вспомогательными инструментами поможет сохранить в целостности исправные детали.

Чем можно прозвонить провода?

Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:

• различные тестеры: на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;
• самодельные тестеры: на основе автономного источника питания (аккумуляторной батарейки) и тестерной лампы;
• мультиметры: многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;

Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.

Проверка сопротивления постоянного резистора

После подготовки прибора к работе приступают к измерениям. Для этого выпаивают одну из ножек сопротивления. Один из щупов подсоединяется к запаянной ножке, второй – к свободной. Если резистор исправен, то на дисплее появится показание, соответствующее номинальному значению в пределах допуска.

Как проверяют сопротивление резистора

При обрыве цепи на экране горит «1».

Внимание!

Регулятором перед измерением выставляют переключатель на ближайшее к номиналу значение большего достоинства. Если регулятором была выполнена настройка на значение, меньшее, чем номинал детали, то на дисплее результаты измерений отображаться не будут, поскольку срабатывает внутренняя блокировка тестера.

Если с одной стороны от резистора в схеме впаян конденсатор, то ножку с этой стороны условно можно считать свободно висящей. И в этом случае можно провести измерения, не выпаивая резистор.

СМД-резисторы – компоненты поверхностного монтажа, измерение сопротивления которых осложняется их малыми размерами. Их обычно проверяют, как и все постоянные резисторы, выпайкой одной ножки.

Методы измерения сопротивления

В зависимости от измеряемого сопротивления алгоритм действий по проверке может изменяться. Проверять можно как стандартный резистор для применения в радиоаппаратуре, так и прозванивать контакты схемы для поиска обрыва, или тестировать сопротивление изоляции.

Проверка резистора

Начинающие радиолюбители часто сразу пытаются собрать аппаратуру с использованием различных элементов. Для этого заказываются резисторы, конденсаторы, светодиоды и другие изделия. При установке резисторов в схему необходимо точно знать номинал, которым он обладает. Поэтому все элементы должны проходить проверку их номиналов мультиметром. Принципы, о которых надо помнить, чтобы знать, как померить сопротивление мультиметром у резистора:

• Измерение должно проводиться на непроводящей поверхности;
• Запрещено касаться руками концов щупов, а также выводов резистора;
• Перед проверкой нужно правильно настроить измерительный прибор.

Внутри схемы

Бывают ситуации, когда уже в готовой схеме нужно проверить сопротивление отдельно взятого резистора, например, при выявлении неисправностей или неточностей в работе изделия. При этом, если попытаться проверить его номинал непосредственно коснувшись выводов, то значение будет выдано неправильное, так как мультиметр измеряет сопротивление всей цепи, находящейся между выводами щупов параллельно измеряемому резистору.

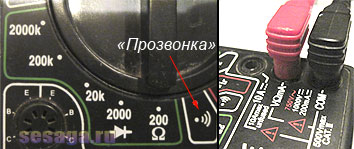

Прозвонка цепей

Для тестирования работоспособности электроприбора необходимо испытать все его соединения методом проверки сопротивления. Кабельные линии на целостность также контролируются этим способом. Например, прямые соединения между разъемами или длинные линии интерфейсов. Эти соединения тоже можно проверить мультиметром в режиме омметра. Для этого нужно:

1. Установить ручкой на передней панели измерителя режим проверки сопротивления и минимальный предел измерений (2—20 Ом);
2. Определить контакты цепи или кабеля, между которыми существует прямое соединение. Это можно увидеть на принципиальной схеме;
3. Приложить щупы измерительного прибора к выбранным контактам. Если на экране отображается показание порядка единиц Ом (до сотен Ом для кабеля), то цепь работоспособна.

Как настроить?

Особых настроек цифровой мультиметр не требует. В нём уже всё откалибровано. Единственное требование – батарейка не должна быть сильно разряжена: при снижении питающего напряжения с 9 до 7 вольт переменное напряжение в розетке окажется на уровне не 220, а 270 В, что очень легко проверить. Микроконтроллеры большинства дешёвых моделей (с ценой от 200 до 700 рублей) не находят применения для работы в условиях нехватки питания. Мультиметр будет «врать», завышая показания не на 1, как указано в инструкции, а на 30%. Более дорогие модели (от 1000 рублей) лишены такого недостатка: они всё ещё работают корректно, пока цифры и значки на ЖК-дисплее не станут бледными, едва различимыми. Затем прибор отключается. Установив батарейку, можно сразу же использовать мультиметр.

Как перемотать УШМ в домашних условиях, подробная инструкция, видео

В следующем видео описан ремонт болгарки модели Макита с повышенным искрообразованием в щеточно-коллекторном узле. Для определения причин дефекта была проведена полная диагностика электрической части болгарки.

Причиной повышенной искры оказался обрыв одной из обмоток якоря болгарки. Автор устраняет дефект перемоткой вышедшей из строя обмотки. После определения необходимых параметров укладки старых катушек и последующего их удаления, производится намотка новой обмотки. Она производится с помощью специального приспособления.

После окончания намотки катушки фиксируются в пазах при помощи клиньев из дерева или другого мягкого материала. Провода обмоток и выводы коллекторных ламелей («петушки») автор соединяет с помощью сварки. Обязательно после этой операции следует проверить электрическую цепь катушек мультиметром и индикатором короткого замыкания.

Если обрывов, пробоев и межвиткового замыкания не обнаружено, выполняется операция пропитки обмотки эпоксидной смолой. Для создания условий для качественной пропитки ротор предварительно нагревают. Автор достаточно подробно описывает технологические приемы способствующих лучшему протеканию смолы внутрь катушек.

Так как ротор вращается на больших оборотах, важно для уменьшения нагрузок на подшипниковые узлы обеспечить его хорошую балансировку. Автор видео лишь обозначает наличие данной технологической операции, более подробная информация не предоставляется

После балансировки коллектор протачивается в рабочем положении, то есть с базированием на подшипниковых узлах. При выполнении указанной обработки возможно попадание механических частиц на обмотку, поэтому следует провести проверку приборами на наличие обрывов и замыканий.

Один и тот же автор производит ремонт болгарок разных моделей: в первом видео ремонтируется модель «SKIL», а во втором видео модель «Бош». Поэтому методология ремонта в обоих случаях одинакова.

Важно правильно определить параметры и схему намотки вышедших из строя роторов на обеих моделях. Здесь, кроме визуального осмотра, автор применяет для определения нахождения замкнутой электрической цепи для провода из паза сердечника с соответствующим выводом «петушка» ламели тестер, который показывает минимальное сопротивление при наличии такого соединения

Автор рекомендует выполнить графическое изображение схемы укладки с указанием необходимых параметров.

В отличие от предыдущего видео, в этом автор конкретно демонстрирует свои действия при работе на токарном станке во время устранения старой обмотки, освобождения пазов от оставшихся пучков проводов и действия при намотке проволоки. Автор профессионально занимается ремонтом электроинструмента, поэтому в арсенале имеет специальное приспособление для намотки.

После окончания намотки концы закрепляются согласно схеме загибанием отводов «петушков» ламелей. Дополнительно выполняется бандажирование провода лобовой части якоря с помощью натуральных термостойких нитей (синтетику применять категорически нельзя). Далее выполняется сварка концов проводов с загнутыми концами ламелей и производится контроль на наличие обрывов и замыканий соответствующими приборами.

После нагрева ротора около 100°С (показания пирометра), выполняется пропитка обмотки эпоксидной смолой.

Важно: показан метод балансировки ротора, который основан на устранении действий заводской технологии. Выполняется проверка методом статической балансировки — прокручиванием ротора на токарном станке с фиксацией биения на индикаторной головке

Для динамической балансировки требуется специальное оборудование.

В следующем видео намотка обмотки якоря производится без применения приспособления, чисто вручную. В ручной намотке есть свои особенности, связанные с закреплением провода. В видео он закрепляется петлей на валу ротора сразу за коллектором. Концы обмоток к ламелям автор крепит без применения технологий пайки и сварки. Крючки ламелей осаживаются в местах соединения проводов с помощью специальных надставок ударным способом.

https://youtube.com/watch?v=wXLROvogAxQ

Ремонту якоря болгарки модели «МЕТАБО» посвящено несколько видео. В одном из них затрагивается вопрос о доработке поверхностей ротора после пропитки. Эта информация дополняет ранее изложенную. Во время выполнения этой технологической операции возможно попадание смолы на некоторые рабочие поверхности. В видео показан способ их чистки.

Описание якоря генератора

Перед тем, как проверить узел, ознакомьтесь с основной информацией. Состоит якорь из таких элементов:

• вал;
• контактные кольца;
• щеточный узел;
• коллектор;
• обмотка возбуждения;
• сердечник.

Сердечник устройство включает в себя несколько листов, выполненных из электротехнической стали, их толщина должна составлять 0.5 мм. Сердечник монтируется в вал, но если диаметр якоря очень большой, то в цилиндрическую втулку. Что касается коллектора, то в его состав входят медные пластины, число которых может отличаться в зависимости от конструкции. Коллектор собирается отдельно, после чего он впрессовывается в вал посредством изолирующей втулки.

Устройство якоря генераторного узла

Обмотка выполнена в виде нескольких секций, их концы монтируются в специальные выступы на пластинах коллектора. При помощи последнего секции обмотки соединены друг с другом последовательным образом, формируя замкнутую цепь. Обмотки могут быть волновыми либо петлевыми. В первых выводы секций подключаются к коллекторному узлу, а друг с другом они соединяются волнообразно. В петлевых устройствах выводы подключены к коллекторным пластинам, а друг с другом они соединяются непосредственно на коллекторе.

Принцип действия

Якорь генераторного узла вращается в результате воздействия подшипниковых щитов, а также самих подшипников, установленных на валу. Сам щит, который находится рядом с коллектором, называется передним. Позади этого щита, на валу, расположена крылатка, предназначенная для охлаждения устройства. Чтобы обеспечить приток воздуха, а также отвести тепло, в щитах имеются специальные отверстия, которые закрываются при помощи защитных кожухов с сетками. В переднем щите также имеются отверстия, но они необходимы для обслуживания составных элементов устройства.

Якорь устройства подключается к сети посредством щеточного узла. Сами элементы расположены на специальных держателях, который зафиксированы на так называемых пальцах. Эти пальца расположены на траверсе, которая, в свою очередь, зафиксирована на переднем щите или станине, в зависимости от конструкции. Давление щеточных элементов можно регулировать, для этого предусмотрены специальные пружины.

Количество так называемых пальцев щеток соответствует числу полюсов, при чем у одной их половины полярность должна быть положительной, а у второй — отрицательной. В целом щеточный узел разделяет обмотку на несколько параллельных ветвей, их число также может различаться в зависимости от вида обмотки (автор видео — Volodymyr Zagryvyi / Владимир Загривый).

Бортовая сеть транспортного средства соединяется с генераторным узлом посредством специальном коробки выводов, где имеется плата с отметками выводов на обмотках. Для обеспечения подъема либо перемещения генераторного узла на верхней части станины имеется соответствующий болт. На ее корпусе установлена табличка, где указан производитель, а также основные технические данные об устройстве. Один из основных недостатков генераторного устройства заключается в достаточно большой сложности, а также слишком слабой прочности щеточного узла, в результате чего устройство нуждается в периодической диагностике и обслуживании.

Проведение измерений сопротивления и какие могут возникнуть нюансы

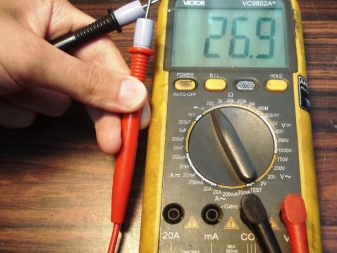

Щупы мультиметра подключаются в те же гнезда и в целом, измерение сопротивления выполняется практически так же, как и прозвонка проводов, но так как проверить при этом надо не просто целостность проводника, то у этого процесса есть некоторые особенности.

Выбор границ измерений. Когда измеряемое сопротивление хотя бы примерно известно, то регулятором выставляется ближайшее большее значение (если мультиметр не определяет его автоматически). Если сопротивление точно неизвестно, то стоит начать измерения с самого большого значения, постепенно переключая мультиметр на меньшее.

• Когда нужна точность, то обязательно надо учитывать погрешности. К примеру, если есть на резисторе указано сопротивлением 1 кОм (1000 Ом), то во-первых надо учитывать допуски для его изготовления, которые составляют 10%. Как итог – реальные цифры могут быть в диапазоне от 900 до 1100 Ом. Во-вторых – если взять тот же резистор и выставить мультиметр на максимальное значение, к примеру 2000 kОм, то прибор может показать единицу, т.е. 1000 Ом. Если после этого перевести переключатель в положение 2 kОм, то вероятнее всего прибор покажет другую – более точную цифру, к примеру, 0,97 или 1,04.
• Если надо проверить сопротивление детали, которая впаяна в плату, то как минимум один из ее выводов надо выпаивать. В противном случае прибор покажет неправильный результат, так как с высокой долей вероятности параллельно проверяемой детали на схеме есть другие проводники.

В ряде случаев надо учитывать переходное сопротивление контактов – даже чистый припой или ножки неиспользованных радиодеталей со временем может покрываться оксидной пленкой, поэтому место контакта желательно хотя бы минимально зачистить или процарапать концом щупа.

Как проверить сопротивление провода наглядно показано на видео:

Типы мультиметров

Для уточнения величины электрического сопротивления замеряют ток в цепи при одновременном поддержании калиброванного напряжения. Изменение фиксируется индуктивным либо другим датчиком. Данные отображаются на стрелочном индикаторе или дисплее с применением аналогового или цифрового способа передачи информации.

Второй метод – сравнение двух токов (измеряемого и контрольного). Как и в первом примере, применяют аналоговые и цифровые технологии обработки (передачи, отображения) данных. В зависимости от модификации, для настройки режимов используют:

• кнопки;
• поворотный переключатель;
• гнезда.

В современных приборах предлагается автоматическая настройка диапазона

Типовая проверка резистора мультиметром выполняется по следующему алгоритму:

• отсоединяют источник питания электрической схемы;
• визуальным способом определяют неисправный элемент;
• с применением выпаивания извлекают резистор;
• подключают щупы по схеме, установленной производителем измерительного устройства;
• устанавливают регулятор в диапазон с максимальным (предполагаемым) сопротивлением (Ом);
• выполняют измерение, проверяют работоспособность детали.

Ниже рассмотрены важные нюансы, которые учитывают при воспроизведении отдельных технологий проверки.

Измерение сопротивления.

Сектор для измерения сопротивления расположен под сектором постоянного напряжения и разбит на пять поддиапазонов с пределами измерений:

1. 2000 кОм;
2. 200 кОм;
3. 20 кОм;
4. 2000 Ом;
5. 200 Ом.

обозначающие максимальное значение поддиапазона, в пределах которого ведется измерение.

Вообще эта часть мультиметра более универсальна и не ограничивается только измерением сопротивления резисторов. С ее помощью Вы будете проверять исправность транзисторов, диодов, конденсаторов, обмоток трансформаторов и т.д.

И так, приступим.Измерительные щупы установлены в гнезда, как для измерения напряжений.

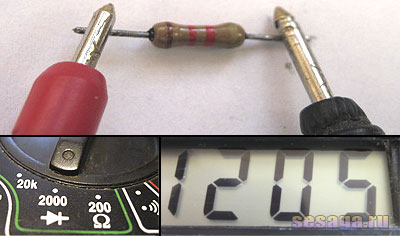

Берем резистор номиналом, например, 1.2кОм (1200 Ом), переводим переключатель в положение «2000», что соответствует диапазону от 0 до 2000 Ом (2 кОм), щупами касаемся выводов резистора и на индикаторе видим результат измерения 1205 Ом. Все очень просто.

Измеряем резистор с неизвестным сопротивлением.

Когда номинал резистора неизвестен, поступают так же, как и при измерении напряжений.
Переводят переключатель в максимальный предел измерений и, двигаясь по ступенькам вниз, получают искомый результат. При измерении сопротивлений с неизвестным номиналом, не имеет значение с какого предела начинать его поиск. В любом случае мультиметр Вы не сожжете.

Предположим, что мы не знаем номинал резистора. Тогда переводим переключатель в положение максимального предела «2000К», что соответствует диапазону от 0 до 2000 кОм (2 МОм), и щупами касаемся выводов резистора. На индикаторе появились «нули», означающие, что какое-то сопротивление есть, но из-за того, что диапазон выбран слишком большой, мультиметр не может его определить.

Переводим переключатель в положение «200К», что соответствует диапазону от 0 до 200 кОм, производим измерение и на индикаторе видим показания «01,1». Здесь, уже можно сказать, что номинал нашего резистора составляет приблизительно 1,1 кОм, но впереди стоящий нолик предлагает еще понизить диапазон измерения.

Снижаемся до предела «20К», что соответствует диапазону от 0 до 20 кОм, и производим измерение. Теперь можно сказать, что номинал нашего резистора составляет 1.2 кОм. А так как основная масса резисторов выпускающихся для бытовой техники имеет допуск ±10%, плюс погрешность самого мультиметра, мы можем смело утверждать, что номинал резистора найден верно.

Возможно еще более точно измерить сопротивление резистора, если снизится до предела «2000», как уже было сделано в начале статьи.

А теперь в целях эксперимента снизимся до предела «200 Ω», соответствующего диапазону от 0 до 200 Ом, и еще раз проведем измерение.На индикаторе слева появилась единица (1), которая говорит о том, что сопротивление резистора больше, чем позволяет измерять этот диапазон, или имеет обрыв. Отсюда делаем вывод, что на этом пределе производят замер резисторов номиналом только до 200 Ом.

Для измерения сопротивлений до 2000 Ом (2 кОм), целесообразнее пользоваться режимом типа «прозвонка» (смотри первое фото). Вообще это очень удобная штука, особенно если Вы занимаетесь прозвонкой кабеля, ведете монтаж проводов или проверяете контакты электрической схемы в труднодоступных местах, когда обе руки заняты, держа измерительные щупы, а сам мультиметр висит на проводах своих же щупов. Звуковым сигналом прозвонка сигнализирует о наличии цепи или контакта до 45 Ом, что очень удобно.

Внимание! Прежде чем проводить измерения сопротивлений в схемах, убедитесь об отсутствии питающего напряжения в них!!!

Устройство мультиметра

Мультиметр представляет собой прибор для измерения сопротивления, напряжения, тока, возможно, ёмкости. С помощью него можно проверить различные электронные компоненты: резисторы, диоды, транзисторы, конденсаторы, а также измерить значения электрического тока и напряжения, установить целостность электрических проводов.

Практически любой мультиметр состоит из следующих составных частей:

• В верхней части устройства располагается жидкокристаллический экран, на котором будут отображаться результаты измерений. Существуют и стрелочные приборы, но они в настоящее время встречаются редко.
• В центральной части мультиметра располагается поворотный переключатель, с помощью которого устанавливается вид измерения и его диапазон.
• В нижней части гнёзда, в которые вставляются шнуры с острыми наконечниками (для прокалывания изоляции), идущие в комплекте с прибором.

Питание цифрового прибора с жидкокристаллическим экраном осуществляется от батарейки (крона) напряжением 9 В, или аккумулятора того же номинала. Следует следить за значком батарейки на экране дисплея. Если он замигал, батарейку надо менять, иначе показания прибора будут недостоверны. Принцип действия такого мультиметра основан на сравнении измеряемых величин с эталонными, и вычисления истинного значения. Для аналоговых стрелочных приборов питание не нужно, они работают по другому принципу.

Конечно, цифровые мультиметры удобнее, но у стрелочных есть одно неоспоримое преимущество, они работают в условиях сильных электромагнитных полей, где цифровые приборы бессильны.

Автолюбителям будет полезна статья о том, как проверить катушку зажигания мультиметром.

Полярность резистора

Многие интересуются тем, как узнать полярность резистора, чтобы точно определить, каким контактом выхода и куда его вставлять. Чтобы не вводить людей в заблуждение, сразу можно сказать, что полярности у электрорезистора нет и быть не может. Данный радиоэлемент бесполярен. Считается, что резисторы неполярны и подключаться к печатной плате могут при любом положении своих выводов, в любой их комбинации. Как и с предохранителем, проверять работоспособность резистора можно в любой комбинации контактов мультиметра и выводов, а порядок его припайки к электрическим схемам разницы не имеет

Важно лишь учитывать и проверять номинальную сопротивляемость элемента перед припоем, так как потом в случае появившихся неисправностей сделать это будет тяжелее за счет влияния на измерение других элементов и цепей платы

Маркировка номиналов

Как проверить исправность резистора мультиметром

Для начала нужно узнать номинальные данные элемента. Если надпись на нем читается, то необходимо воспользоваться ею. Если нет – нужно обратиться к принципиальной схеме устройства. На ней указывается порядковый номер детали и ее номинальные данные. Например, надпись «R22» на печатной плате означает, что это резистор (R), и порядковый номер его среди резисторов принципиальной схемы – 22-й. Элементы на схеме нумеруют слева направо и сверху вниз, так удобнее искать необходимую деталь. Найдя номер R22 рядом с условным обозначением резистора, мы найдем под ним его номинальные данные.

Иногда параметры деталей указываются не на схеме, а на спецификации к ней. Она выполняется в виде таблицы с перечнем всех элементов устройства. В одной из граф указываются порядковые номера по схеме, в другой – номинальные данные.

Теперь, когда известна величина, на которую можно ориентироваться, можно приступать к проверке резистора мультиметром. Переводим прибор в режим измерения сопротивления, выбрав предел таким образом, чтобы ожидаемая величина была меньше его. Перед измерением неплохо проверить исправность проводов мультиметра: при замыкании их накоротко прибор должен показать ноль.

При измерениях величин, равных десяткам килом и выше, необходимо исключить влияние на результаты сопротивления тела человека. Оно тоже имеет определенное значение, и прибор его покажет. Если держать одновременно обеими руками щупы прибора и проверяемый элемент за выводы, то получатся искаженные результаты. Лучше проводить измерение, положив элемент на стол, или держать один из выводов с подключенным щупом в руке, а другим щупом прикасаться к противоположному контакту на весу.

Получив значение сопротивления, нужно сравнить его с номинальным, учитывая величину допуска. Если данные измерений не попадают в этот диапазон, элемент неисправен. Обычно при выходе из строя резистора мультиметр показывает обрыв (сопротивление равно бесконечности). Для того, чтобы в этом окончательно убедиться и исключить ошибки, переключайте пределы измерения прибора до максимального, повторяя измерения. Если он все-таки выдаст вам значение, отличное от бесконечности, то перепроверьте еще раз, те ли номинальные данные имеет проверяемая деталь и не ошиблись ли вы с коэффициентом (например, не заметили приставку «кило»).

Если сопротивление детали в норме, а сомнения все же остались или вы зашли в тупик в процессе поиска неисправности, попробуйте поставить такой же новый, заведомо исправный резистор на место сомнительного элемента. Иногда обрывы происходят при определенном положении выводов детали, и в процессе измерения она может показаться исправной. Такой дефект редко, но встречается. Если при установке нового резистора от него пойдет легкий дымок, и он начнет обугливаться, немедленно отключите питание устройства. Если вы не ошиблись с номиналом, то дело не в резисторе, ищите неисправную деталь в его цепи или где-то рядом.

Как замерить тестером сопротивление и где необходимы такие операции?

Под тестером измерения сопротивления заземления понимается измерительный прибор со встроенным микропроцессорным управлением. С его помощью можно узнать не только сопротивления заземлений, но также и удельное сопротивление грунта. Им хорошо определяются имеющиеся паразитные напряжения в почве. Последние модели тестеров полностью автоматические и удобны в работе. Обычно их используют для измерений систем заземлений на электростанциях, на многих промышленных предприятиях, а также в тех отраслях, где есть распределительные сети.

Обычно стандартные приборы состоят из следующих элементов: корпуса измерителя, передней и базовой панелей, панели с соединительными разъемами, клавиш обозначений органов индикации, а также управления измерителя. Последние модели таких приспособлений являются переносными приборами с внутренним источником питания. Измерение сопротивления тестером заземляющих устройств должно осуществляться так, чтобы они соответствовали общим европейским стандартам. Обычно тестеры имеют в комплекте все основные принадлежности, которые нужны для выполнения испытательных работ.

Современные приборы оборудованы электронной частью. Производители используют при изготовлении SMD-технологии, а значит, в работе не нужно дополнительное обслуживание. Дисплей ЖК выполнен по традиционной разработке, и с его помощью легко считывается вся получаемая в процессе информация. Тестеры легки и просты в использовании. Операторам не надо проходить специальное обучение и подготовку, достаточно будет только внимательно изучить инструкцию, как померить сопротивление тестером.

Прежде, чем мы узнаем, как замерить тестером сопротивление, разберем основные сферы применения этого прибора и самые частые операции, которые им выполняются. С помощью данного прибора можно осуществлять следующие работы: тестировать безопасность электроустановок, машин и механизмов, испытывать и сертифицировать структурированные кабельные сети, измерять, регистрировать и анализировать системы электрораспределения, фиксировать параметры окружающей среды, электропроводки внутри помещений и контролировать работы климатического оборудования.

Разновидности

Сначала пару слов о разновидностях приборов. Раньше чаще всего использовался аналоговый мультиметр, в котором установлены обычные стрелочки для отображения показаний. Сегодня более востребованы электронные модели, но и аналоговые не спешат уходить в прошлое, ими пользуются преимущественно профессионалы.

Причины этого кроются в следующем. Стрелочные более стабильно работают в зонах электромагнитных полей. Кроме того, электронные модели требуют питания (чаще всего батарейки), а износ элементов питания может напрямую сказаться на погрешности измерений. Стоит также отметить и возможность выхода из строя из-за сильных электростатических разрядов. Аналоговый мультиметр показывает более точный результат.

Как определить номинал резистора по маркировке

Для определения работоспособности желательно знать номинал. Как определить номинал резистора по цветовой маркировке, мы подробно рассказали в этой статье.

Немного дополним информацию о способах маркировки SMD резисторов. Из-за малого размера на них практически невозможно нанести традиционную цветовую маркировку, поэтому предусмотрена особая система идентификации. В обозначение входят: 3 или 4 цифры, 2 цифры и буква.

В первой системе первые две или три цифры характеризуют численное значение резистора, а последняя является показателем множителя, обозначающим степень, в которую возводят 10 для получения окончательного результата. Если сопротивление ниже 1 Ом, то для определения местонахождения запятой служит символ R. Например, сопротивление 0,05 Ом выглядит как 0R05.

Высокоточные (прецизионные) резисторы имеют очень малые размеры, поэтому нуждаются в компактной маркировке. Она состоит из трех цифр – первые две являются кодом, а третья – множителем. Каждому коду соответствует трехзначное значение сопротивления, определяемое по таблице. Такая маркировка выполняется в соответствии со стандартом EIA-96, разработанным для резисторов с допуском по сопротивлению не выше 1%.

Таблица кодов для прецизионных резисторов

Код	Значение	Код	Значение	Код	Значение	Код	Значение	Код	Значение
01	100	17	147	33	215	49	316	65	464	81	681
02	102	18	150	34	221	50	324	66	475	82	698
03	105	19	154	35	226	51	332	67	487	83	715
04	107	20	158	36	232	52	340	68	499	84	732
05	110	21	162	37	237	53	348	69	511	85	750
06	113	22	165	38	243	54	357	70	523	86	768
07	115	23	169	39	249	55	365	71	536	87	787
08	118	24	174	40	255	56	374	72	549	88	806
09	121	25	178	41	261	57	383	73	562	89	825
10	124	26	182	42	267	58	392	74	576	90	845
11	127	27	187	43	274	59	402	75	590	91	866
12	130	28	191	44	280	60	412	76	604	92	887
13	133	29	196	45	287	61	422	77	619	93	909
14	137	30	200	46	294	62	432	78	634	94	931
15	140	31	205	47	301	63	443	79	649	95	953
16	143	32	210	48	309	64	453	80	665	96	976
