Как проверить исправность диодного моста

Проверка индикаторной отверткой

Это наиболее простой вариант опробования, который даст обще представление о состоянии диодного моста и всей схемы в целом

Для работы вам понадобится только индикатор, вся процедура выполняется под напряжением, поэтому следует соблюдать предельную осторожность:. Коснитесь жалом отвертки поочередно к каждому выводу переменного напряжения AC диодного моста

Если лампочка не горит, то это свидетельствует о неисправности цепи до диодного моста – обрыве обмотки, поломке зарядного устройства и т.д. Если же лампочка горит, значит напряжение на мост поступает нормально

Коснитесь жалом отвертки поочередно к каждому выводу переменного напряжения AC диодного моста. Если лампочка не горит, то это свидетельствует о неисправности цепи до диодного моста – обрыве обмотки, поломке зарядного устройства и т.д. Если же лампочка горит, значит напряжение на мост поступает нормально.

Рис. 2. Опробование индикаторной отверткой

• Также коснитесь отверткой к плюсу клеммы – если лампочка загорится, то диодный мост нормально пропускает положительные полупериоды, соответственно, на этом выводе присутствует потенциал. Если не горит, присутствует повреждение диодного моста.
• Ту же процедуру повторите с минусовой клеммой. Обязательно разделяйте проверку на оба вывода выпрямительного блока, так как неисправность может присутствовать в любом диоде и в любой ветви.

Как видите, в данном примере была использована отвертка с изолированным стержнем. Это связанно с необходимостью выполнять работу под напряжением, кода вы можете перекрыть металлической деталью разные части электроустановки, что повлечет за собой крайне неприятные последствия. Существенным недостатком метода является его низкая информативность и ограничение по величине рабочего напряжения — так как индикатор рассчитан на номинал 220 В, то использовать его для низковольтных цепей не получится.

Устранение неисправностей

Контрольная лампа и датчик (бортовой вольтметр) показывают наличие заряда, а аккумулятор сел, но проверка мультиметром показывает на клеммах АКБ нормальное напряжение 13,6-14,2 В. При включении большой нагрузки (например, дальнего света фар) стрелка датчика падает в белый сектор шкалы.

Причиной также может быть пробой одного из отрицательных диодов, перегорание одного из положительных диодов выпрямителя или обрыв одного из фазных обмоток статора. При неработающем двигателе проверяются отрицательные диоды: отсоединяется клемма «+» АКБ от сети автомобиля и подсоединяется к ней контрольная лампа. Ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Если лампа горит, соединенный с болтом отрицательный диод пробит.

Для проверки положительных диодов подсоединяется клемма «+» и отсоединяется от кузова клемма «-», к которой подсоединяется контрольная лампа. Снова ножкой лампы притрагиваются к каждому из трех болтов крепления выпрямительного блока генератора. Горение лампы тоже означает пробой положительного диода. Если есть мультиметр, просто замеряют сопротивление диодов в полярности, в которой диод должен быть заперт: для отрицательных диодов «+» к болтам, а «-» — к корпусу, для положительных диодов «+» к клемме «30» генератора, а «-» — к болтам. Диодный выпрямитель с пробитым диодом заменяют полностью.

Обрыв одной из веток обмотки статора проверяется путем их прозванивания мультиметром или «контролькой» с аккумулятором между двумя болтами крепления выпрямительного блока. Отсутствие контакта какой-либо обмотки с каждой из двух оставшихся говорит о ее обрыве, а генератор подлежит ремонту или замене.

Проверь щетки генератора

Еще одной причиной может быть износ щеток генератора. Вынимается щеточный узел с РР. Если щетки длиной менее 5 мм, узел меняется на новый. Если щетки не изношены, следует осмотреть их на возможность перекоса и «залипания» в колодцах корпуса.

Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.

Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

При включении зажигания не горит контрольная лампа. Датчик заряда и другие контрольные приборы работают. Генератор зарядки не дает.

Отсоединяется провод от штекера «61» генератора и замыкается на «массу». Если при включенном зажигании горит лампа — неисправна обмотка возбуждения генератора или нет контакта в самом штекере. Зачищаются поверхности штырьков, поджимаются загибы разъемов штекера, соединяются. Проверяется снова и если лампа заряда опять не горит, зачищаются штекеры Ш5-Ш10 монтажного блока и штырьки в разъеме колодки с щитком приборов. Если результата нет, значит, перегорела сама лампа. Для замены лампочки снимается щиток приборов, сзади щитка вынимается патрон, меняется лампа.

Лампа АКБ при включении зажигания загорается. При работе двигателя на холостых оборотах тускло горит лампа заряда, пропадает зарядка или нет зарядки совсем.

Причиной может быть плохой контакт штырька колодки соединения провода к щитку приборов. Он крепится на заклепке и часто окисляется. Если припаять его к дорожке платы, эта неисправность устраняется. Также неплотный контакт в местах соединения по пути провода от щитка до штекера «61» генератора дает такие же симптомы.

Для проверки обмотки возбуждения на обрыв щупами мультиметра дотрагиваются до колец ротора при снятом щеточном узле — рабочая обмотка показывает небольшое сопротивление. При касании одного щупа к кольцу, а другого к валу или корпусу ротора проверяют наличие замыкания обмотки на «массу». Для проверки реле-регулятора напряжения к верхнему контакту подсоединяют «+» АКБ, а к левому — «-» и измеряют напряжение на щетках. Оно должно быть 12 В. Если нет — реле подлежит замене.

Роль диодного моста в генераторе

Как известно из электротехнических наук, существуют два вида электрического тока – это переменный и постоянный. Главное отличие их заключается в том, что в переменном токе заряженные частицы двигаются в разных направлениях, а в постоянном только в одном. Переменный ток имеет хорошие экономические показатели в плане передачи его на дальние расстояния, однако многие электрические приборы работают сейчас только на постоянном токе.

Кроме того, для зарядки автомобильного аккумулятора и работы многих электрических приборов необходим именно постоянный ток, получение которого из генератора невозможно. Именно для этих целей в генераторе устанавливают диодный мост.

Диодный мост выполняется в виде двух металлических пластин, проводящих электрический ток. По всей площади пластин встроены специальные полупроводниковые элементы – диоды, которые устанавливаются в чередующемся порядке. Суть работы диодов всегда и везде заключается в том, что они пропускают такую величину, как ток только в одном единственном направлении, таким образом, выпрямляя напряжение.

Как работает диодный мост

Переменное напряжение, выходящее с генератора обеспечивает изменение направления движения электронов. Поэтому для получения постоянного напряжения необходимо не только блокировать прохождение электронов в «неправильную» сторону, но и перенаправить их, чтобы обе фазы переменного тока работали на создание постоянного тока. Эту задачу и выполняет диодный мост. Благодаря переменному току, напряжение поочередно появляется на выводах фаз, что и позволяет отделять положительное напряжение от отрицательного. При этом каждый диод моста пропускает напряжение лишь в одну сторону, поэтому к каждому выводу генератора присоединены два диода, отделяющие положительное и отрицательное напряжение. Нередко встречаются модели генераторов, которые вырабатывают не только положительное, относительно кузова напряжение, но и отрицательное, поэтому в них к каждому выводу обмотки подключены три диода. На многих современных машинах диодный мост устроен сложней, но общий принцип работы неизменен, а аккумулятор выступает в роли конденсатора, гасящего колебания напряжения.

Принцип работы диодного моста

Диод в цепи переменного напряжения

Итак, в статье про диод мы рассматривал, что будет на выходе диода, если подать на него переменный ток. Для этого мы даже собирали вот такую схему, где G – это синусоидальный генератор. С клемм X1 и X2 уже снимали сигнал.

Мы на диод подавали переменное напряжение.

А на выходе после диода получали уже вот такой сигнал.

То есть у нас получилось вот так.

Да, мы получили постоянный ток из переменного, но стоило ли это того? В этом случае у нас получился постоянный пульсирующий ток, где половина мощности сигнала была вообще вырезана.

Как работает диодный мост в теории

Как вы знаете, переменный ток меняет свое направление несколько раз в секунду. Поэтому, его можно разбить на положительные полуволны и отрицательные полуволны. Положительные полуволны я пометил красным, а отрицательные – синим.

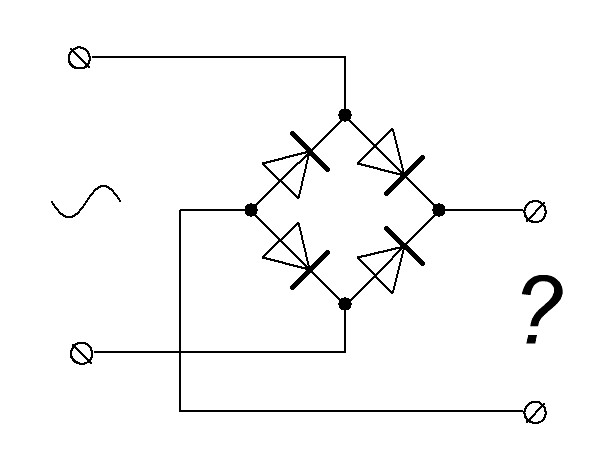

Для того, чтобы диодный мост работал, ему нужна какая-либо нагрузка. Пусть это будет резистор. Следовательно, когда на диодный мост приходит положительная полуволна, протекание тока через него будет выглядеть вот так.

Как вы видите, при положительной полуволне не задействованы диоды, которые я показал штриховой линией.

После положительной полуволны приходит отрицательная полуволна, и в этом случае протекание тока в диодном мосте выглядит так.

В этом случае, диоды, которые работали при положительной полуволне, при отрицательной полуволне они отдыхают). Эстафету принимает на себя другая пара диодов. Можно даже сказать, что в диодном мосте они работают попарно. Одна пара диодов работает на положительную полуволну, а другая пара – на отрицательную.

Обратите внимание на нагрузку. На нее всегда приходит одна и та же полярность тока при любом стечении обстоятельств

Работа диодного моста на практике

Давайте и мы посмотрим, что получается на выходе диодного моста, если подать на него переменное напряжение. Для этого возьмем 4 простых кремниевых диода и соединим их в диодный мост

Важно, чтобы диоды были одной марки

На вход диодного моста будем подавать переменное напряжение, и посмотрим, что у нас получается на выходе.

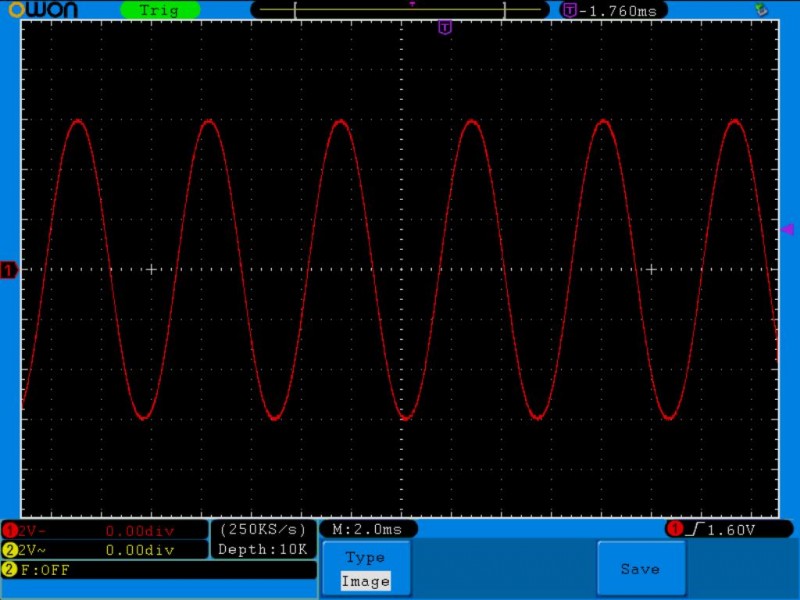

Итак, на вход я подаю вот такой сигнал.

На выходе получаю постоянное пульсирующее напряжение.

Здесь мы видим, что отрицательная полуволна в диодном мосте не срезается, а превращается в положительную. Мощность сигнала при этом не теряется, так как отрицательная полуволна просто инвертируется в положительную полуволну. Ну разве не чудо?

Наблюдательный читатель также может заметить, что амплитуда сигнала чуть-чуть просела. Если мы на вход подавали синусоидальный сигнал с амплитудой в 6 Вольт, то на выходе диодного моста имеем чуть меньше 6 Вольт, а точнее где-то 4,8 Вольта. Почему так произошло? Дело все в том, что на кремниевом диоде падает напряжение 0,6-0,7 Вольт. Так как переменное напряжение проходит через 2 диода при каждой полуволне, то на каждом диоде падает по 0,6 Вольт. 2×0,6=1,2 Вольта. 6-1,2=4,8 Вольта.

Теперь можно с гордостью нарисовать рисунок.

Как проверить диодный мост мультиметром в схеме

Рассмотрим, как проверить диодный мост мультиметром, не выпаивая его из платы. Прежде всего, нужно подать питание на схему. И по отношению входного и выходного напряжений можно определить характер неисправности данного электронного прибора. Если он исправен, то выпрямленное напряжение будет несколько выше входного переменного.

Принципиально различают два вида неисправности диодного моста: обрыв и пробой одного или нескольких диодов выпрямительного моста.

В случае обрыва, например VD1, ток в один полупериод, соответствующей работе пары VD1 и VD3, протекать не будут, поскольку образуется разрыв электрической цепи. Это приведет к резкому снижению величины выпрямленного напряжения Ud. Однако, если схема работает без нагрузки, то данный вид неисправности можно и не заметить, так как после выпрямителя чаще всего установлен конденсатор и он в отсутствии нагрузки заряжается до амплитудного значения выпрямленного напряжения. Поэтому следует быть внимательным в данном случае.

В случае пробоя и короткого замыкания, например того же VD1, в один полупериод вторичная обмотка трансформатора окажется замкнутой накоротко. В результате этого будет происходить интенсивный нагрев VD3, что приведет к повышенному нагреву всего диодного моста. А также будет нагреваться обмотка вторичная обмотка и сам трансформатор. По разнице напряжений здесь судить трудно о характере неисправности. Так как при закороченной обмотке напряжение на ней в соответствующий полупериод также равно почти нулю. Поэтом и на выходе диодного моста в тот же полупериод оно будет равно почти нулю, а соответственно снизится и его среднее выпрямленное значение.

Также при данной неисправности может сработать предохранитель, установленный в первичной обмотке трансформатора, поскольку возрастет ток в цепи трансформатора. Надеюсь, теперь стало понятно, как проверить диодный мост мультиметром.

Как выбрать тестер?

Выбор тестера – не менее ответственное занятие, чем диагностика выпрямителя и правильно подобранный прибор является гарантией успешной диагностики оборудования.

Если в недавнем прошлом при покупке мультиметра автовладельцы сталкивались с дефицитом оборудования, сейчас их можно приобрести практически в каждом магазине.

Ранее мы упоминали о лампе накаливания и по сути – это самый дешевый прибор. Такой тестер подойдет для выявления небольших неисправностей выпрямителя, и для поиска более сложных проблем он не пригоден. Поэтому рекомендуется приобрести современные мультиметры, многие из которых автоматические и выпускаются с жидкокристаллическими экранами.

В заключении хотелось бы обратить внимание на следующие вещи:

• каждый автовладелец должен уметь проверить диодный мост на генераторе, поскольку это считается базовым навыком в обслуживании собственного автомобиля;
• «прозвонка», «цэшка» и другие тестеры не всегда показывают конечный результат даже при правильном использовании, поэтому диагностировать поломку лучше несколькими приборами;
• в случае замены выпрямителя генератора не стоит забывать о его защите от попадания влаги;
• покупка деталей на стихийном рынке обойдется дешевле, чем в магазине, однако существует риск купить неисправный товар;
• для точной диагностики моста лучше приобрести несколько мультимертов.

Диодный мост есть практически в любой аппаратуре, и выход его из строя – очень распространенная причина поломки электронного прибора. Проверка же и замена диодного моста в мастерской стоят неоправданно дорого. Тем не менее самостоятельно выявить неисправность выпрямительного блока и при необходимости починить или заменить мост можно самостоятельно с минимальными затратами. Для этого нужно знать, как проверить диодный мост. Именно эту задачу мы и постараемся сегодня решить.

Как проверить диодный мост в трансформаторном блоке питания с помощью лампочки

Для этого способа понадобится лампа накаливания мощностью до 100 Вт, вкрученная в патрон. Лампу подключают в разрыв силового фазного провода. Если на плате произошло короткое замыкание, то при включении устройства в сеть перегорит предохранитель, сам провод или выбьют автоматические выключатели. Если провести проверку с использованием лампочки накаливания, то подобных неприятностей можно избежать. При наличии короткого замыкания лампочка, включенная в сеть, загорится ярким светом. Она не сгорит, поскольку сопротивление спирали ограничит ток. Если же электронные компоненты платы исправны, то лампочка не загорится совсем или будет наблюдаться слабое свечение.

Пробой диодного моста

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

• переменный ток периодически меняет направление движения в цепи;
• диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
• чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

• 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
• отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

• этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
• при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
• на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

• нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
• если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

• форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
• эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
• мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.

Расположение диодного моста на плате и меры предосторожности

Диодные мосты устанавливаются в блоках питания как импульсных так и трансформаторных. Стоит отметить, что в импульсных блоках, которые сейчас используются во всей бытовой технике, мост установлен на входе 220В. На его выходе напряжение достигает 310В — это амплитудное напряжение сети. В трансформаторных блоках питания устанавливаются они в цепи вторичной обмотки обычно с пониженным напряжением.

Если устройство не работает и вы обнаружили сгоревший предохранитель, не спешите включать прибор после его замены. Во-первых, при наличии проблем на плате предохранитель сгорит повторно. Такой блок питания нужно включать через лампочку.

Для этого возьмите патрон и вкрутите в него лампу накаливания на 40-100 Вт и подключите её в разрыв фазного провода для подключения к сети. Если вы собираетесь часто ремонтировать блоки питания, можно сделать удлинитель с патроном, установленным в разрыв питающего провода для подключения лампы, это поможет сохранить ваше время.

Если на плате есть короткое замыкание — при включении в сеть через неё потечет высокий ток, перегорит предохранитель или дорожка на плате, или провод, или выбьет автомат. Но если мы вставили в разрыв лампочку, сопротивление спирали которой ограничит ток, она загорится во весь накал, сохранив целостность всего вышеперечисленного.

Если короткого замыкания нет или блок исправен допустимо либо легкое свечение лампы, либо полное его отсутствие.

Полная проверка диодного моста

Также проверить диодный мост мультиметром можно по следующей инструкции:

1. Устанавливаем красный щуп на «–», а черным по очереди касаемся выводов, к которым подключается переменное напряжение «~», в обоих случаях должно быть порядка 500 на экране прибора.
2. Ставим черный щуп на «–», красным касаемся выводов «~ или AC», на экране мультиметра единица, значит, диоды не проводят в обратном направлении. Первая половина диодного моста исправна.
3. Черный щуп на «+», а красным касаемся входов переменного напряжения, результаты должны быть как в 1 пункте.
4. Меняем щупы местами, повторяем измерения, результаты должны быть как в пункте 2.

То же самое можно сделать «цэшкой» (универсальный измерительный прибор советского производства). Как проверить диодный мост стрелочным мультиметром, рассказывается на видео:

Кстати, проверку можно выполнить вообще без тестера – батарейкой и контрольной лампочкой (или светодиодом). При правильном включении диода ток потечет через лампочку и она засветится.

В заключение хотелось бы отметить, что диодные мосты устанавливаются повсюду: в зарядном устройстве, сварочном аппарате, на инверторе, в блоках питания и т.д. Благодаря описанной методике вы сможете проверить диоды на работоспособность в домашних условиях.

Диагностика диодного моста при помощи мультиметра

Прежде чем понять, почему может гореть диодный мост, предварительно нужно демонтировать сломанный блок. После чего на измерительном приборе устанавливается звуковая индикация. Если такой функции в мультиметре не предусмотрено, то проверка происходит в режиме 1 кОм. Для всех диодов проводятся индивидуальные измерения. В процессе проверки рабочим контактом нужно прикоснуться к концам диода несколько раз, при этом меняя местами щупы прибора. В одном случае тест показывает бесконечно большое сопротивление, а во втором параметры должны колебаться в интервале от 500 до 700 Ом. Если результаты измерений окажутся одинаковыми в разных направлениях – это свидетельствует что тестируемый диод вышел из строя, и требуется его замена.

Методика проверки диодного моста

Поскольку в электронике всё чаще применяются диодные мосты в одном корпусе, то встаёт вопрос о методике их проверки. Мне частенько задают вопрос: «Как проверить диодный мост?».

О проверке обычных диодов я уже рассказывал, но тему проверки диодных сборок как-то упустил из виду. Заполним этот пробел.

Для начала вспомним основные свойства диода и схему диодного моста (так называемую схему Гретца).

Как известно, диод пропускает ток только в одном направлении – это его основное свойство. Схема диодного моста по схеме Гретца приведена на рисунке.

К выводам со значком «~» подводится переменное напряжение, полярность подключения тут не важна. Проще говоря, два вывода «~», это вход переменного напряжения.

С выводов «+» и «—» снимается уже постоянное напряжение. На самом деле оно пульсирующее, но сейчас не об этом.

Иногда выводы для подключения переменного напряжения (~) маркируются также AC, что означает Alternating Current – в переводе с английского «переменный ток».

Итак, память освежили, теперь подумаем о том, как же нам проверить диодный мост мультиметром.

Для экспериментов возьмём диодную сборку RS407 на прямой ток 4 ампера и обратное напряжение 1000 вольт. Также нам потребуется любой цифровой мультиметр.

Включаем мультиметр в режим проверки диода. Обычно он совмещён с режимом «прозвонки» и обозначен на панели прибора символом диода.

Чтобы было более наглядно, нарисуем схему диодного моста на бумаге и будем ориентироваться на рисунок. Далее проверим диоды, которые на рисунке обозначены под номером 1 и 2. Для этого подключаем к минусовому выводу диодного моста плюсовой щуп мультиметра (красный). А минусовой щуп (чёрный) подключаем к выводам моста со значком «~» или аббревиатурой AC. Так как диода два, то проделываем эту операцию по очереди.

Так как в таком случае диоды будут включены в прямом (проводящем) направлении, то на дисплее мультиметра мы увидим числа вроде 0,562V (562 mV). Это падение напряжения на P-N переходе открытого диода. Его ещё называют пороговым, т.е. чтобы открыть диод, нужно превысить данное напряжение. В зарубежных даташитах этот параметр называется Forward Voltage или Forward Voltage Drop (сокращённо Vf), что в вольном переводе означает «падение напряжения в прямом включении».

Для кремниевых диодов пороговое напряжение (Vf) составляет 400…1000 mV.

Теперь подключаем чёрный щуп к другому выводу моста со значком «~» или сокращением AC. Результат должен быть аналогичный. Вот взгляните.

Как видим, этот диод также проводит ток в прямом включении, а величина порогового напряжения чуть-чуть отличается (566 mV), это нормально.

Чтобы 100% удостовериться в исправности диодов 1 и 2, проверим их при обратном включении. Для этого к минусовому выводу моста («—«) подключаем минусовой, чёрный щуп мультиметра, а красный плюсовой щуп поочерёдно подключаем к выводам, обозначенным символом «~».

Проверка одного диода…

…второго.

В обоих случаях на дисплее будет отображаться единица, что свидетельствует о высоком сопротивлении P-N перехода. В таком включении диоды ток не пропускают. Они исправны.

Итак, диоды под номером 1 и 2 мы проверили и убедились в том, что они пропускают ток в одном направлении.

Теперь проверяем другую часть моста — диоды 3 и 4. Для этого к плюсовому выводу моста подключаем минусовой щуп мультиметра и по очереди соединяем красный щуп мультиметра с выводами AC диодной сборки. Это будет проверка диодов при прямом включении.

Как видим, диоды 3 и 4 исправны. Для большей уверенности меняем щупы и проверяем их при обратном включении, аналогично тому, как это делали с диодами 1 и 2. В обоих случаях на дисплее должна быть единица.

Многим такая методика проверки может показаться сложной и нудной. Да, я бы назвал такую проверку «дотошной», но она очень эффективна, так как мы проверяем все диоды сборки по отдельности.

Как проверить диодный мост

Иногда имеется ситуация, когда нужно проверить на работоспособность диодный мост. Он имеет вид сборки, состоящей из четырех полупроводников. Они соединяются таким образом, чтобы переменное напряжение, подаваемое к двум из четырех спаянных элементов, переходило в постоянное. Последнее снимается с двух других выводов. В результате происходит выпрямление переменного напряжения и перевод его в постоянное.

По сути, принцип проверки в этой ситуации остается таким же, как было описано выше. Единственной особенностью тут является определение, к какому выводу будет подключен измерительный прибор. Здесь имеется четыре варианта подключения, которые следует «прозвонить»:

• выводы 1 – 2;
• выводы 2 – 3;
• выводы 1 – 4;
• выводы 4 – 3;

При проверке диодов (обычного и Шоттки) с помощью мультиметра, вы получите определенный результат. Теперь нужно понять, что он может означать. К признакам, которые свидетельствуют в пользу исправности полупроводника, относятся следующие моменты:

1. При подключении детали электросхемы к прибору последний будет выдавать величину имеющегося прямого напряжения в этом элементе;
2. Разные типы диодов обладают различным уровнем напряжения, по которому они и отличаются. Например, для германиевых изделий этот параметр составит 0,3-0,7 вольт
3. При подключении обратным способом (щуп прибора к аноду изделия) будет регистрироваться ноль.

Проверив каждый выход, вы получите четыре результата. Полученные показатели следует оценивать по тому же принципу, что и для отдельного полупроводника.

Обратная проверка

Если эти два показателя соблюдаются, то полупроводник работает адекватно и причина поломки не в нем. А вот если хотя бы одни из параметров не соответствует, то элемент признается негодным и подлежит замене. Кроме этого следует учитывать, что возможна не поломка, а «утечка». Этот неприятный дефект может проявиться при длительной эксплуатации прибора или некачественной сборке.

При наличии короткого замыкания или утечки, полученное сопротивление будет довольно низким. Причем вывод необходимо делать, основываясь на виде полупроводника. Для германиевых элементов этот показатель в данной ситуации будет иметь диапазон от 100 килоом до 1 мегаом, для кремниевых — тысячи мегаом. Для выпрямительных полупроводников данный показатель будет в разы больше.

Как видим, своими силами не так уж и сложно провести оценку работоспособности полупроводников в любом электроприборе. Вышеописанный принцип подходит для проверки диодных элементов различных типов и видов. Главное в этой ситуации правильно подключить измерительный прибор к полупроводнику и проанализировать полученные результаты.

Два диода Шоттки.
