Разболтовка дисков

Содержание

Покупать колесный диск на глаз, не уточнив разболтовки, не самое лучшее решение. Он оказывается установленным, мягко говоря, криво по оси. Из-за этого затяжка крепежа получается недостаточной.

И что самое плохое – визуально это абсолютно не заметно. Зато при езде ощущается всеми сочленениями: биение колеса превышает все допустимые нормы. Если смириться с положением дел, в дальнейшем невнимательного хвастуна ждет ремонт подвески или рулевого механизма. И это если ему повезет, и колеса не слетят прямо на трассе.

Как узнать разболтовку диска, мы расскажем подробно, толково и с пояснениями, чтобы дополнительных вопросов у читателей не возникло уже никогда.

Особенности разболтовки разных типов дисков

Сегодня на рынке можно найти такие виды дисков для автомобилей:

• штампованные (стальные);
• литые (легкосплавные);
• кованые.

Стальные модели снискали популярность из-за скромной стоимости, а также возможности выполнения рихтовки при вмятинах (они редко трескаются и обычно не требуют дорогой сварки). Рихтование доступно для них ввиду высокой прочности — такая модель не лопнет даже при прямом столкновении. Разболтовка штамповки должна соответствовать штатным нормативам.

Кованые модели достаточно жесткие и прочные. Во время эксплуатации они не лопаются (на них чрезвычайно трудно сделать даже вмятину), а также не подвергаются разрушительному действию коррозии. К тому же кованый диск при наличии у него вмятины можно починить при помощи прокатки в автосервисе.

Таким образом, только правильно сделанная разболтовка сэкономит ваши деньги на относительно частую починку рулевого механизма и подвески, а также сделает езду безопасной. Это, безусловно, более ценно, чем желание поставить на свое авто неподходящие по характеристикам колесные диски.

Таблица сочетания колесных дисков и шин БМВ 3 серии

КРЕПЛЕНИЕ КОЛЕСА

Крепление колеса к ступице осуществляется болтами или гайками, имеющими коническую, сферическую или плоскую прижимную части. Соответственно в отверстиях крепления диска выполнены конические или сферические поверхности. Чаще всего для деталей крепежа используются резьбы с наружным диаметром 12 или 14 мм и с шагом 1,25 или 1,5 мм. Каждый элемент крепления должен заворачиваться не менее чем на 5-6 оборотов. Болты, завернутые более чем на 6-10 оборотов, могут задевать за детали тормозных механизмов. Усилие затяжки должно составлять около 10-11 кгс/м. У легкосплавных колес центральная часть диска толще, чем у стальных и требует более длинных болтов или шпилек. Болты и гайки для таких колес должны иметь подголовок, исключающий «фрезерование» краев крепежного отверстия колеса гранями головки.

Какие бывают диски?

Автомобильные диски производятся в соответствии с технологическими особенностями, поэтому постоянно появляются новые варианты для возможности покупателям подобрать именно тот вариант, который полностью удовлетворяет их требования и предпочтения.

В таблице рассмотрены основные типы дисков и их характерные особенности.

Тип	Описание
Литые	Небольшой вес и прочность – это основные технические параметры, благодаря которым обеспечивается комфорт при управлении автомобиля с такими дисками. Но при отсутствии соответствующего обслуживания быстро стирается защитный слой, из-за чего изделие может покрыться ржавчиной.
Штампованные	Доступная стоимость при возможности «отрихтовать» диск в случае необходимости – залог удобного обслуживания. Как правило, такой тип дисков входит в заводской комплект многих автомобилей.
Кованые	Повышенная прочность обосновывается особой технологией изготовления. Также при езде диски не лопаются, как это бывает в случае с литыми. Но высокая стоимость делает подобные диски доступными не для каждого автовладельца.
Сборные	Это экспериментальный вариант дисков, который относительно недавно появился на рынке, но уже стал пользоваться высокой популярностью за счет своего необычного вида.

Вне зависимости от выбранного типа диска для оснащения автомобиля, важно знать, как правильно определить показатель разболтовки, чтобы в последующем не столкнуться с техническими сложностями при установке и использовании колеса. Специалистами выделено несколько способов на выбор, но ознакомиться стоит с каждым индивидуально

Что это такое

Каждый автолюбитель стремится усовершенствовать свой автомобиль при помощи тюнинга, замены оригинальных деталей и частей на более привлекательные или современные. Это же касается и колесных дисков, от внешнего вида и способа изготовления которых зависит экстерьер транспортного средства. Авто с колесами большого размера смотрится гораздо привлекательнее аналогичного с оригинальными.

Обозначение разболтовки на маркировке

Сделать автомобиль привлекательнее — это правильное желание, однако главное, чтобы это не влияло на снижение эффективности работы средства передвижения. Необходимо подбирать такие детали и компоненты, которые бы соответствовали рекомендуемым техническим характеристикам и уровню безопасности. Можно говорить о привлекательности выбранных дисков только после того, как будет твердая уверенность в их соответствии всем необходимым техническим характеристикам.

Важно!
Часто предлагаемые на рынке реплики копируют внешний вид оригинальных изделий и популярных моделей, при этом не соответствуя по качеству исполнения и технологичности.

В производстве шин и колес есть определенные стандарты качества, которые помогают определить уровень технологичности их изготовления. Реплики не соответствуют ни одному из этих стандартов.

Разболтовка колес обозначается как PCD. Если объяснить предельно доступно, то это количество болтов и диаметр, на котором проделаны отверстия, предназначеные для них. Часто многие автолюбители не вникают в эти данные, поэтому испытывают трудности при выборе и покупке новых изделий при износе старых или смене сезона. Если во время подбора руководствоваться этими данными, то проблем с установкой приобретений не будет.

Самое сложное в данном случае то, что на глаз можно определить только количество болтов для крепления.

А вот диаметр, на котором они расположены, замерить намного сложнее. Неправильно подобранный и установленный на машину обод является большой угрозой безопасности водителя и пассажиров. В лучшем случае это скажется негативно на уровне износа деталей и узлов ходовой части, а в худшем — может привести к аварии.

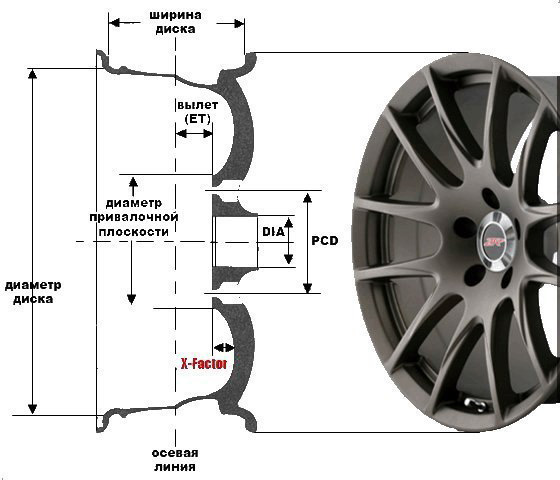

Какая разболтовка у обода и как она выглядит визуально

Что обозначают цифры

Главными параметрами, определяющими маркировку диска на легковой автомобиль, являются:

Где пишется вылет на дисках

• R — Диаметр обода (в дюймах);
• J — Ширина обода (в дюймах);
• DIA — Диаметр ступичного отверстия (в мм);
• ЕТ – Расстояние между вертикальной осью обода до плоскости, которой диск упирается в ступицу.

Замер ступичного отверстия (DIA)

Примечание: Это значение может быть нулевым, с отметкой плюс или, когда диск сильно вогнут внутрь, отрицательным.

Параметр этот очень важный, так как из-за его неправильного выбора диск может не сесть на штатное место, даже если все остальные размеры подходят. Как узнать вылет диска, показано на одном из представленных выше фото.

Виды вылетов: отрицательный, нулевой, положительный

• LZ – количество мест под крепление диска болтами или гайками на шпильку;
• PCD – диаметр круга в миллиметрах, по периметру которого располагаются крепёжные отверстия (это как раз и есть разболтовка).

Где на литых дисках указывается разболтовка: на упаковке есть полная информация

На заметку: На дисках негде посмотреть этот размер, если нет упаковочной коробки.

Приходится замерять этот размер самостоятельно, но делать это рулеткой или штангенциркулем неудобно. Проще воспользоваться коэффициентами для расчёта, которые мы представили ниже.

Количество креплений	Коэффициент
3	1,155
4	1,414
5	1,701
6	2,0
10	3,326

В крайнем случае, можно просто примерить диск на ступицу и попробовать закрутить гайки (или болты).

Как узнать разболтовку колес (PCD)

Если диск не оригинальный, а универсальный, он может иметь двойную сверловку – например: 5*100/5*114,3. Его можно ставить и на автомобили с PCD 5*100, и на автомобили с PCD 5*114,3.

Универсальные диски с двойной сверловкой

Ступичное отверстие на универсальных дисках обычно делают большего размера – например: 67,1 как для Мицубиси, у которого разболтовка 5*114,3.

Чтобы надеть эти диски, допустим, на Шевролет с разболтовкой 5*100 и ступицей 57,1, нужен всего лишь пластиковый адаптер размером 67,1*57,1.

Переходные кольца (ступичный адаптер)

Эти цифры соответствуют наружному и внутреннему диаметрам кольца, с помощью которого можно перейти с 67 на 57 ступицу.

Формула для расчета и таблицы совместимости

Конечно же, использовать линейку стоит в самую последнюю очередь, поскольку этот измерительный прибор дает пусть и незначительную, но вместе с тем, нежелательную погрешность. Да и зачем мучиться, если можно воспользоваться готовыми таблицами совместимости, за считанные минуты найдя в них собственную модель авто и соответствующую ей маркировку дисков.

Что касается формулы разболтовки, то этот вопрос лучше всего рассматривать на конкретном примере. И если перед глазами маркировка 7,5Jx16H24/98ET30d60, то это значит, что доводится иметь дело с дисками с 7,5-дюймовой шириной и 16-дюймовым диаметром обода, устанавливаемыми на переднее или заднеприводное авто.

Что касается комбинации H2, то они по большому счету принимаются ко вниманию только специалистами автосервиса, обозначая наличие двух кольцевых выступов. 4/98 – четыре отверстия с диаметром по 9,8 мм, ET30 – маркировка вылета диска в положительном значении, а d58,5 – размер ЦОД.

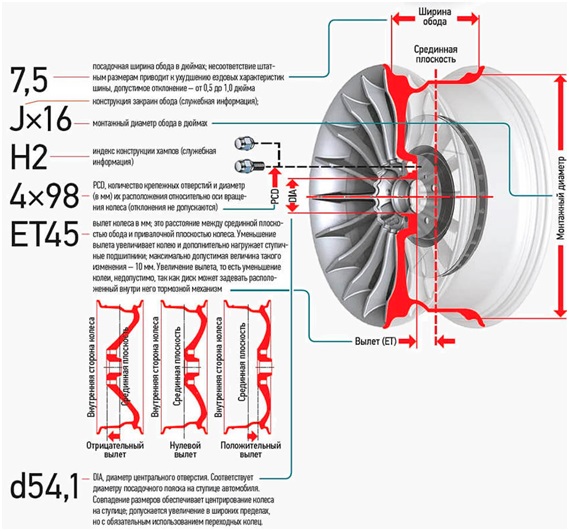

Маркировка колесных дисков

Маркировка всех колесных дисков стандартна в соответствии с параметрами. Эти стандарты одинаковы как для литых, так и для штампованных дисков.

Рассмотрим на примере такую расшифровку маркировки колесного диска: 5,5Jx16H2 ET30 PCD: 5/112 d 66.6

В данном примере:

5.5 — ширина диска, указанная в дюймах (B)

16 — его диаметр в дюймах (D)

5/112 — этот параметр и есть разболтовка диска. Он указывает количество крепёжных болтов (в данном случае их 5), а также диаметр окружности их расположения. Этот диаметр по международному стандарту называется «Pitch Circle Diameter«, поэтому обозначается аббревиатурой PCD. В нашем примере он равен 112 мм.

ET 30 — «вылет» или «вынос» диска в миллиметрах. Он равен тридцати миллиметрам в нашем примере. Это зазор между плоскостью, которой диск прижимается к ступице (привалочной плоскостью) и центром ширины диска. Когда эти плоскости совпадают, вылет считается нулевым. Когда первая плоскость не переходит за вторую — вылет положительный. Отрицательный вылет, соответственно, если привалочная плоскость пересекает пределы воображаемой плоскости центра ширины диска. Немецкие производители обозначают вылет ET. В нашем примере его величина положительная и обозначается ЕТ30. В случае отрицательного вылета, он обозначился бы ET-30. DEPORT — обозначение вылета у французских производителей. В других странах используют английское OFFSET.

Возможна ли установка изделия с неподходящими параметрами

Диск с центровочным кольцом Возможно установить изделие на автомобиль с неподходящими параметрами разболтовки. Для этого часто применяют специальные кольца, которые называются центровочными. С их помощью можно установить параметр специально под установку выбранных дисков. Это может нести в себе погрешности в балансировке и нарушение геометрии подвески. Поэтому категорически не рекомендуется проводить подобные операции, поскольку они могут нарушить характеристики машины в движении.

Разболтовка — это важный параметр, при помощи которого можно определить, каким образом диск крепится к конструкции ходовой части. Можно измерить ее самостоятельно или узнать из официальных источников, что предпочтительнее.

Что потребуется из инструментов

Прежде чем приступить к ремонтным работам, позаботьтесь о том, чтобы при вас были необходимые инструменты и средства:

• противооткатные упоры для колес;
• домкрат;
• ключ для колесных болтов;
• зубило (керн);
• какой-нибудь предмет, чтобы зафиксировать положение кузова авто при поддомкрачивании (пенек, несколько кирпичей или др.);
• молоток;
• проставка из дерева (брусок);
• головка на «30» с удлиненной рукояткой;
• ключ на «7»;
• тиски;
• отрезок трубы под наружный диаметр подшипника;
• длинногубцы;
• специальный съемник для ступицы;
• специальные щипцы для стопорных колец;
• жидкость против ржавчины.

Если вы решили поменять подшипник задней на ВАЗ-2108 , замените также и ступичную гайку. По крайней мере так рекомендует завод-производитель авто. Дело в том, что гайка имеет специальный край, который загибается при монтаже и сбивается при разборке.

Общее понятие

Каждый автомобиль имеет свою конфигурацию колесных дисков, поэтому необходимо индивидуальное отношение к выбору при учете таких технических параметров. В противном случае снизится безопасность и комфорт при управлении, поскольку диски в сборе с шиной, отвечают за маневренность автомобиля и его способность «держать ход». На данный момент имеется стандартная маркировка, применяемая для литых и штампованных дисков, поэтому при выборе покупатель не ощущает каких-либо трудностей. Маркировка – это обозначения, которые включают в себя следующие показатели:

1. Маркер системы разболтовки.
2. Ширина диска в дюймах.
3. Вылет диска в миллиметрах.

Не каждый знает, что такое разболтовка. Отсутствие технологических соотношений разболтовки с используемым типом и количеством болтов – прямое нарушение прочности крепления, из-за чего при вождении автомобиля можно столкнуться с многими сложностями, в том числе и создание ДТП. Поэтому каждый параметр из маркировки нужно рассмотреть индивидуально.

Вылет диска – это расстояние от места, где диск соприкасается со ступицей до центрального крепежного отверстия, расположенного ближе к ширине диска. Имеют место три вида:

1. Положительный.
2. Отрицательный.
3. Нулевой, когда две плоскости совпадают между собой по размеру.

Производителем точно регламентируются такие параметры, поэтому обеспечивается надежное последующее применение. Из-за того, что вылет диска связывается с кинетическими показателями подвески автомобиля, допускается изменение стандартных параметров не более чем на 5 миллиметров.

Дополнительная информация предоставляется на картинке, чтобы можно было наглядно ознакомиться с параметрами, прописанными на диске. Детальное рассмотрение позволяет избежать сложностей при выборе, поскольку от этого зависит комфорт управления автомобилем, безопасность и даже его внешний вид.

Колёсные диски

Диски колёс автомобиля являются частью его подвески. Как и любая другая деталь, они имеют своё предназначение.

Зачем нужны диски

Колёсные диски выполняют сразу несколько функций:

• передают вращающий момент от ступиц или полуосей к шинам;
• обеспечивают равномерное распределение и уплотнение шин по окружности их посадки;
• способствуют правильному их положению относительно кузова автомобиля и его подвески.

Виды колёсных дисков

На сегодняшний день существует два вида дисков для автомобильных колёс: штампованные и литые. Первые изготавливаются из стали, вторые — из сплавов лёгких, но прочных металлов.

Формулы разболтовки

Чтобы окончательно разобраться в том, как правильно узнать разболтовку, следует выяснить нюансы используемых формул. Для таких задач применяется две формулы. Одна сокращённая, а вторая полная. С завода на колёсах производители зачастую указывают полную формулу, что позволяет получить информацию обо всех важнейших параметрах изделия. Разговорная речь автомобилистов позволяет переходить на короткие и всеми узнаваемые значения. Но по ним получить полное представление об изделии не получится. Хотя правильно использовать полную формулу, о сокращённой также следует поговорить.

Сокращённая

Сокращённую формулу, которая предназначена для определения основных показателей разболтовки, называют сокращённо PCD. Она состоит всего из двух показателей и выглядит примерно следующим образом: 4 х 98. Примером выступает стандартная разболтовка, предусмотренная для таких автомобилей как ВАЗ 2110. Значение 3 говорит о том, сколько предусмотрено отверстий под крепёжные болты. 98 означает размеры поперечной окружности. Наиболее часто в сокращённых формулах встречаются такие значения окружности:

Достаточно часто автовладельцы без особых знаний и опыта пытаются установить колёсные диски со значением 98 на ступицу, которая имеет параметры 100. Это можно объяснить достаточно просто. Визуально разницу практически невозможно заметить, поскольку отличие незначительное. Но если допустить такую ошибку, установив 98 диски на 100 ступицу, колесо окажется перекошенным, а диск не будет полноценно прилегать к ступице, как это требуется по правилам эксплуатации и безопасности.

Полная формула

Ещё на заводе при производстве колёсных дисков на них наносится полная формула, с помощью которой можно получить необходимую информацию. Выглядит всё примерно так:

7,5Jх16 H2 5x100ET 40D 54.1.

Для неопытного автовладельца это набор непонятных цифр и букв. Но при расшифровке всё оказывается достаточно просто. Рассмотрим обозначение на представленном примере:

1. Первым идёт значение 7,5 JX16. Это означает, что у обода ширина составляет 7,5 дюймов, а диаметр равен 16 дюймам. X позволяет нам понять, что перед нами литой или же кованый колёсный диск. Ещё одна буква J служит для информирования покупателя о том, что такое изделие может применяться только на машинах с моноприводом. Это относится к переднеприводным и заднеприводным машинам. Если бы диск предназначался для полноприводных транспортных средств, в формуле использовали бы обозначение JJ.
2. Дальше следует Н2. Указывает на количество используемых хапов, то есть коневых выступов. Они нужны для удержания на диске бескамерной шины. Существуют изделия только с одним хапом либо же без них вовсе. Вариантов предлагается несколько, и для каждого предусмотрено своё обозначение. Хампы позволяют надёжно зафиксировать шину, а также предотвратить разгерметизацию. Они отлично помогают в поворотах.
3. 5х100. Это значение PCD, о котором речь шла немного раньше. Потому тут всё должно быть предельно понятно.
4. ET 40. Указывает на параметры вылета. В данном конкретном случае вылет положительный, и составляет 40 мм. Если используется отрицательный вылет, тогда перед цифровым значением ставят знак минус. Если же вылет нулевой, тогда ставят просто цифру 0. От величины вылета зависит расположение привалочной плоскости. Отклоняясь от рекомендаций автопроизводителя, вы своими руками поменяете направление и величину сил, воздействующих на автомобильную подвеску. То есть нарушать требования не стоит.
5. D54,1. Говорит нам о том, какое значение у диаметра ступичного окошка или отверстия. Измеряется в миллиметрах и является показателем DIA.

Интересен и тот факт, что для измерения диаметра и ширины обода колеса применяются дюймы. Все остальные значения приводятся преимущественно в миллиметрах.

Как измерить самостоятельно

Узнать разболтовку самому реально, это возможно с линейкой (предпочтительнее штангенциркуль). Ими измеряется расстояние между окошками, при этом линейка имеет погрешность, ведь не учитывает изгиб. Можно провести замеры несколькими способами, которые комбинируются для большей точности.

Соседние отверстия

Данный параметр определяется с оглядкой на показатель окружности, где находится центральная часть прорези, сделанной под крепежные болты. Диаметр без проблем вычисляется линейкой, хотя для популярных авто разработана таблица совместимости. Если используется линейка, то по прямой линии меряется расстояние между соседствующими болтами.

Полученную цифру множат на коэффициент, устанавливаемый по числу дырок в диске. Сразу следует сказать, что поперечная окружность машин ВАЗ стандартизирована на отметке 98 мм, а в Ниве — 139,7 мм. Коэффициенты же следующие:

• 3 болта — 1,155;
• 4 крепежа — величина для умножения составляет 1,414;
• 5 — 1,701;
• 6 болтов — 2;
• 10 закреплений — 3,326.

Дальние окошки

Вместо расположенных рядом отверстий можно определить разболтовку даже линейкой с минимальной погрешностью, используя дальние окошки. Проще всего мерять диски, где предусмотрено четное количество болтов — 4,6,8. Длина прямой, проведенной между противоположными отверстиями, будет означать необходимую величину.

В случае, когда на диске 5 болтов, замеряется расстояние между дырками, не являющимися соседними. Полученную цифру перемножают на коэффициентный показатель 1,051, дающий наиболее точный результат PCD.

Диаметр ступичного окна

Размер центрального окна ступицы указывается в разболтовочных таблицах и полной формуле разболтовки, упоминаемой ниже. Даже если под рукой уже готовой информации нет, результаты легко получить линейкой, либо более точным штангенциркулем. К примеру, диаметр окна в ВАЗ модели 2110 сделан на уровне 58,6 мм.

Интересно!
Не всегда можно измерить этот показатель из-за неправильной формы, такие есть у Daewoo Nexia в дорестайлинговом кузове.

Кроме перечисленных характеристик, важен и вылет дисков. Под ним подразумевают расположение вертикальных осей симметрии колеса в отношении точки совмещения со ступицей. Вылет бывает отрицательным, а также нулевым или положительным, но даже если подбор по нему оказался неудачным, диск можно установить. Это нежелательно, ведь подвеска машины станет функционировать неправильно и при вождении сильно ухудшит безопасность.

Характеристики разболтовки

Если вы решили заменить колеса вашего автомобиля, поставив литые ободы, или планируете с наступлением холодов «переобуть» своего четырехколесного товарища, вам обязательно нужно учитывать разболтовку колесных ободов. Что такое разболтовка дисков?

Чтобы облегчить водителям жизнь, разболтовка колесных дисков (таблица совместимости, если быть точнее) сегодня есть в интернете для почти для всех марок авто. Это понятие включает в себя несколько следующих характеристик:

• число отверстий для болтов ступицы машины. Маркируется буквами LZ и обозначает количество креплений, при помощи которых прикручивается колесо (обычно их от 3 до 6, если авто легковое);
• расстояние, на котором находятся болты;
• диаметр, на котором располагаются крепежи (PCD, расшифровывающийся как Pitch Circle Diameter). Он задается еще на заводе-производителе машины.

Схема с обозначениями на колесных дисках

Говоря о том, что такое разболтовка колесных дисков, не лишним будет упомянуть дисковую маркировку. Например, из обозначения 6Jx16H2 ET20 PCD: 5/110 d 66.6 можно узнать:

• ширину изделия, указанную в дюймах (6);
• J — разновидность бортовых закраин;
• диаметр приспособления, тоже измеренный в дюймах (16”);
• Н — разновидность конструкции хампов;
• вылет колеса (ET20), который измеряется в миллиметрах;
• PCD — диаметр для крепежного отверстия и их количество (5/110);
• D — диаметр отверстия обода в центре (6,66 мм).

Как узнать разболтовку из этих параметров? Все просто: 5/110 говорит нам о том, что на ободе 5 болтов, которые располагаются на окружности диаметром в 110 мм.

Разболтовка колесных дисков машины

7 Об особенностях разболтовки популярных марок авто – коротко и полезно

Популярный среди отечественных автомобилистов Шевроле Круз обычно оснащается 17 или 16-дюймовыми дисками. Таблица совместимости подсказывает нам, что вынос его колесной базы составляет 39–41 мм, а разболтовка – 5х105. Заметим, что Круз редко тюнингуется. Связано это с тем, что его колесная база не может порадовать разнообразием.

Колесный диск на Фольксваген Пассат Б3

А вот на немецкий Фольксваген Пассат Б3 можно устанавливать практически любые диски, которые характеризуются разболтовкой 4х100 и ЕТ 38 мм. Под эти показатели подходит всякая резина, имеющая параметры 185/65. Добавим, что штатные диски для этой модели Фольксвагена имеют маркировку 14R. Аналогичные изделия монтируются на Рено Логан. Диски в этих авто фиксируются четырьмя болтами, их вынос может изменяться в пределах 35–50 мм. Здесь все зависит от конкретной вариации машины и характеристик ее колесной базы. Вылет диска будет тем выше, чем больше он по сечению. Конкретные показатели выноса содержит таблица совместимости Рено. Шевроле Нива изготавливаются с дисками из стали R15. Показатель PCD для них – 5х139,7 (для выноса менее 48 мм).

Обратите внимание! Диски с вылетом 48 мм имеют разболтовку 5х139. Это обусловлено увеличением базы (колесной) и массы дисков

Все (вне зависимости от года выпуска) машины Форд Фокус 2 оснащаются дисками с сечением ступицы 63,3 мм и пятью крепежными отверстиями. Для них нужно использовать изделия с PCD 5х108.

При этом для базы в 17 и 16 дюймов необходимо применять диски с вылетом 50 мм, для 18-дюймовой – с выносом 45 мм. Намерение преобразить свое транспортное средство путем установки необычных колесных дисков не вызовет у вас серьезных затруднений. При этом всегда помните – ваша безопасность напрямую зависит от грамотной разболтовки

Уделите этому вопросу особое внимание!

Разболтовка колесных дисков, таблица совместимости

Довольно часто перед автолюбителями встаёт задача самостоятельного определения разболтовки колесных дисков. Если первый параметр, т.е. количество крепежных болтов, вы без труда определите невооруженным глазом, то диаметр окружности их размещения (PCD) определить будет немного сложнее. Среди массовых автолюбительских расчетов, мы предпочли один способ, который является самым понятным на наш взгляд.

Для наглядности рассмотрим рисунок. Вам нужно определить величину А, сделав замер штангенциркулем между стенками соседних отверстий и, прибавив к полученной величине диаметр самого крепёжного отверстия. Таким образом, вы получаете расстояние между центрами соседних отверстий. В зависимости от количества отверстий на диске, используете первую, вторую или третью формулу. Конечная величина В и есть ваш PCD.

Разболтовка колесных дисков — это фактор, прямо или косвенно влияющий на безопасность движения, поэтому не стоит им пренебрегать. Если отклоняться от полного соответствия с ним, колесо будет неточно установлено по оси, и мы не получим нужного момента затяжки. При этом, визуально вы можете не заметить отклонений от нормы, но во время езды такое колесо будет иметь повышенное биение. Это, со временем, повредит детали подвески и рулевого механизма. Возможно также и полное откручивание колеса во время езды.

Некоторые автолюбители подгоняют свою разболтовку под диски, у которых диаметр (PCD) немного более исходного. Используют для установки специальные центровочные кольца. У этого метода есть как свои сторонники, так и противники. Мы считаем, что если мнение не единогласно в вопросах, связанных с безопасностью движения, то экспериментировать не стоит. В конце концов, никакой «шик» внешнего вида не окупит потерь в случае неудачи.

Ко всему сказанному выше хочется добавить, что колесные диски должны быть легкими и прочными, ведь они воспринимают переменные нагрузки. Они должны быть достаточно жёсткими, так как несут нагрузку от массы автомобиля. Необходимая балансировка — важный гарант для избежания их биения в движении.

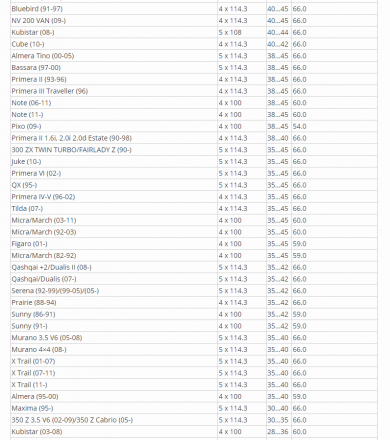

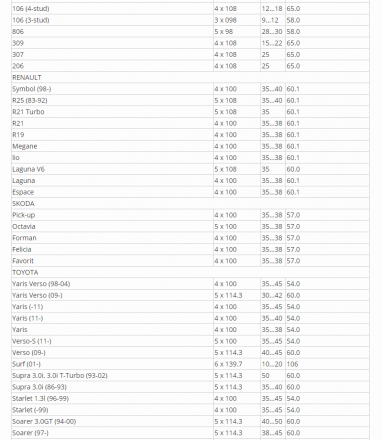

Приводим таблицы совместимости (PCD, ET  и DIA) дисков для некоторых марок автомобилей. Эти данные можно использовать лишь для общей информации. Непосредственно перед покупкой колесных дисков уточняйте информацию у специалистов и продавцов.

Ауди

БМВ

Daewoo

Форд

Hyndai

Для продукции отечественного автопрома

По способу изготовления диски делятся на стальные, литые и кованные. Стальные диски пользуются большой популярностью. Это связано с их сравнительно невысокой стоимостью, а также с возможностью рихтовки. Такую возможность обеспечивает их стойкость к ударам, во время которых они не лопаются. Литые диски довольно легки. В этом их преимущество. Однако есть и весомый недостаток. Это подверженность коррозии. Даже специальные покрытия едва ли спасут вас от этой напасти. Кованые диски весьма жёсткие и прочные. Они не лопаются, не нуждаются средствах дополнительной защиты. В случае деформации их можно отремонтировать.

Видео — о производстве колесных дисков:

Мы от всей души хотим пожелать вам удачи в деле создания своего уникального автомобиля. Желаем вам найти свой стиль при подборе дисков. Надеемся, что эта статья во многом поможет вам, но хотим напомнить, что, на «чаше весов», правильная разболтовка колёсных дисков, гарантирующая безопасность для вас и ваших близких, весомее, чем классный дизайн с её нарушениями.

Видео — как правильно подобрать колесные диски для автомобиля:

Может заинтересовать:

Выбрать видеорегистратор: незаменимый гаджет для водителя

Сканер для самостоятельной диагностики автомобиля

Подобрать любую автохимию для вашего авто

Некоторые водители предпочитают видеорегистратор в виде зеркала

Формула для расчета и таблицы совместимости

При нечётном количестве отверстий одним измерением обойтись не получится.  В таком случае надо измерить расстояние между осями двух рядом расположенных болтов, после чего применить для вычислений простые формулы.

Допустим, расстояние равно какому-то числу X. Тогда, в зависимости от количества числа болтов от 3 до 5 используются следующий формулы:

• 3 болта. PCD=1,155*X
• 4 болта. PCD=1,414*X
• 5 болтов. PCD=1,701*X

Формулы получены в результате простых геометрических манипуляций, каждый может лично проверить и получить более точные коэффициенты.

В качестве примерной справочной информации можно использовать таблицу совместимости моделей автомобилей по признаку одинакового PCD.

Как уже упоминалось выше, это никак не может означать полную взаимозаменяемость дисков, так как все прочие их параметры редко когда совпадают.

Размер дисков по PCD	Самые распространённые автомобили, где он применяется
4×98	Alfa Romeo 33, 155, 164,  FIAT 124, 126, Brava, Cinquecento, Croma, Multipla, Palio, Panda, Punto, Seicento, Tempra, Tipo, Uno, Lancia Delta, Lada
4×100	Старые модели Audi, Mini, BMW 3, Daewoo Espero, Lanos, Nexia, Daihatsu Charade, Cuore, Grand Move, Honda CRX, Civic, Accord, Integra, Jazz, Kia Spectra / Sephia, Mazda 121, 323, MX5, Mitsubishi Carisma, Colt, Lancer, Nissan Micra, Sunny, Opel Ascona, Astra, Calibra, Corsa, Kadett, Vectra, Zafira, Renault Clio, Espace, Kangoo, Megane, Twingo, Seat Ibiza, Toledo, Skoda Felicia, Suzuki Baleno,  Toyota Corolla, Yaris, Volkswagen Golf, Jetta, Passat, Polo, Volvo 440
4×108	Audi 80, 100, Citroen BX, ZX, Berlingo, Visa, Xantia, Xsara, Ford Escort, Fiesta, Ka, Mondeo, Peugeot 106, 205, 206, 306, 307, 405, 406, Partner, Saab 900, 9000, Volvo 850
4×114,3	Daewoo Matiz, Honda Civic VTEC, Accord, Prelude, Hyundai Accent, Sonata, Mitsubishi Carisma, Colt, Galant, Lancer, Space Wagon, Nissan Almera, Primera, Suzuki Alto, Swift, Volvo S40, V40
5×100	Audi A3, TT, Skoda Octavia, Subaru Forester, Impreza, Legacy, Outback, Toyota Avensis, Carina, Celica, Volkswagen New Beetle
5×108	Citroen XM, Jumper, Ferrari, Ford Focus, Mondeo, Volvo 740, 760, 780
5×112	Audi 100 CS, Quattro, Audi A4, S2, S4, A6, A8, Ford Galaxy, Mercedes Benz 280SL, 600SL, SLK, A, Vito, Volkswagen T1, T4
5×114,3	Американские автомобили, Daihatsu Terios, Honda Odysee, CRV, Lexus, старые модели Mazda, Toyota RAV4
5×115	Американские автомобили
5×120	Range Rover, Rolls Royce
5×139,7	Lada 4×4, Chevrolet Niva, УАЗ

Следует иметь в виду, что диски, которыми комплектовались автомобили, могли сильно отличаться в зависимости от конкретной модификации модели и заказанной комплектации.
