Как заправить смазочный шприц

Виды смазочных шприцев

Обычно для деталей автомобиля, которые можно смазывать только шприцем (модели шприцев), в комплекте дополнительно идет пресс-масленка (модели пресс-масленок), имеющая обратный клапан (благодаря последнему смазка после отсоединения устройства не вытекает). Здесь же можно упомянуть о первой классификации шприцев – по возможности использовать повторно:

• одноразовые – их в виде сопутствующего товара предлагают многие изготовители смазочных материалов. Заполнение смазкой происходит в рабочих условиях;
• многоразовые – в таких устройствах предусмотрена возможность перезаряжания.

По второму классификатору шприцы делятся на группы по способу смазки и, следовательно, комплектации:

• механические – это самая простая разновидность. Смазку необходимо залить в нагнетатель, а затем несколько раз надавить на поршень (либо, как вариант, произвести нагнетание с помощью ручки);
• пневматические – оснащаются компрессором, который подает материалы посредством струи сжатого воздуха. Управление с помощью кнопки, никакие усилия вообще не прилагаются.

Обратите внимание! Из-за удобства и скорости работы пневматические шприцы часто применяются на станциях техобслуживания, где не последнюю роль играет оперативность. Заметим также, что устройства обеих типов можно разделить еще на несколько подгрупп согласно их свойствам

Так, механические шприцы делятся по:

Заметим также, что устройства обеих типов можно разделить еще на несколько подгрупп согласно их свойствам. Так, механические шприцы делятся по:

• объему. Что характерно, некоторые производители указывают объем не в кубических сантиметрах – они пишут время, за которые емкость будет опустошена в случае непрерывного нагнетания;
• рабочему давлению. Оно прямо пропорционально предельной силе подачи. Чем давление выше, тем большее усилие можно прилагать.

По тем же показателям различаются и пневматические устройства, а еще по весу, размерам, скорости подачи смазочного материала (последний показатель будет зависеть от мощности компрессора).

На заметку! Но самый важный показатель, сполна отображающий типологию шприцев и служащий ключевым критерием выбора – это способ подачи смазывающего материала. От него, помимо прочего, зависит и стоимость устройства.

Итак, по способу подачи различают следующие виды нагнетателей:

• плунжерные. В конструкции таких приспособлений есть шток, внутри которого находятся всасывающий механизм и статичный поршень. Одним концом шток находится в тубусе, вдоль которого он и двигается. В наконечнике имеется еще один цилиндр с двумя клапанами – нагнетания и всасывания. Рычажный «плунжер», присоединенный к головке, соединен с наконечником. Чтобы заправить емкость, наконечник нужно опустить в масленку, после чего нажать рычаг. Если рычаг отпустить, целевой сосуд начнет заполняться. Плунжерные шприцы могут использоваться для материалов, имеющих класс вязкости не выше NL GI 2;
• электрические. Представляют собой обычные механические устройства, питающиеся от аккумулятора. Покупая электрический шприц, стоит отдавать предпочтение модели, которую можно заряжать от прикуривателя (удобно для автовладельцев);
• винтовые. Заполнение смазкой осуществляется за счет вкручиваемого винта с поршнем. После заполнения винт убирается, а вместо него вкручивается особый штуцер, позволяющий смазывать разного рода отверстия и резьбовые соединения;
• пневматические. В данную категорию можно включить и плунжерные шприцы. Оснащаются автоматическим смазывающим устройством. Продаются в виде пистолетов, которые «выстреливают» смазку после нажатия на курок.

Разновидности инструментов

Конструкция получила свое название за некоторое сходство с настоящим пистолетом. Оно заключается в наличии курка, нажатие на который активирует устройство. На самом деле принцип его работы больше похож на шприц. В любой модели присутствует поршень. После запуска механизма он начинает движение и выдавливает массу из насадки. Заставить поршень двигаться можно по-разному. В зависимости от этого существует несколько разновидностей приборов.

Механический (ручной)

Шток приводится в действие и движется усилием, которое прикладывает к нему пользователь. Надежный, простой и дешевый механизм. Различают корпусные, полукорпусные и скелетные конструкции. Главное их отличие заключается в степени открытости корпуса. Первый вариант имеет жесткую основу в форме конуса. В нее вставляется контейнер с составом. Полукорпусные оснащены пластиной, поддерживающей тубу. У скелетных есть только каркас, удерживающий упаковку.

Принцип их действия одинаков. При нажатии на поршень выдавливается смесь.

• Компактность, маневренность, простота конструкции.
• Процесс подачи смеси контролируется.
• Многоразовое использование.

Недостатки

Равномерность подачи определяется усилием, с которым работник нажимает на шток. Это неудобно, если объем работы большой. Для бытовых нужд вполне приемлемо.

Цена механических приспособлений невысока, они лучше всего подходят для домашних работ.

Пневматический

Конструкция с закрытым корпусом, в который заправляются мягкие и жесткие контейнеры с пастой. Движение поршня осуществляется при помощи сжатого воздуха. Он подается по шлангу от компрессора. Пользователю не нужно прикладывать усилий для подачи смеси.

Плюсы

• Удобство в работе. Нагрузка на руки отсутствует.
• Равномерное нанесение любого количества раствора на поверхность.
• Наличие системы сброса лишней мастики, которая оптимизирует расход материала.

Минусы

• Значимым недостатком считается ограничение мобильности инструмента. Он «привязан» к компрессору, что может быть неудобно.
• Еще один минус — высокая цена пневматического оборудования. Его выбирают профессионалы.

Электрический

Как и у пневматических аналогов, шток двигается автоматически, без усилия пользователя. Но у электрических модификаций его приводит в действие электродвигатель. Он может питаться от сети или от аккумулятора. Последние более мобильны, но время их работы ограничено. Сетевые модели могут работать сколько угодно долго, но только вблизи от розетки.

Недостатки

Недостатком считается высокая цена строительного инструмента. Он используется профессионалами, чтобы точно и быстро нанести мастику на основание.

Что такой ШС?

Такое устройство как шприц для смазки позволяет качественно, не затрачивая много времени и равномерно заливать масло в труднодоступные места автомобиля: подшипники, ступицы, шарниры и другие компоненты. Чтобы смазать какой-то элемент в транспортном средстве, можно не разбирать целый узел. К тому же смазка не будет вытекать через щели.

Автовладельцы утверждают, что это удобно, экономно, поскольку масло не растекается и, соответственно, расходуется только столько, сколько нужно. Корпус ШС изготовлен из алюминия или стали, может также быть прозрачным. Это позволяет отследить уровень масла и долить, если требуется. Его еще называют емкостью для хранения жидкостей для смазки.

Рукоятка прибора может быть изготовлена из пластика или резины. Дополнительно к приспособлению идут шланги, что позволяет заливать масло в те места, в которые сам шприц не достает.

Mitsubishi Pajero Sport 2013, двигатель дизельный 2.5 л., 178 л. с., полный привод, автоматическая коробка передач — самостоятельный ремонт

Комментарии 61

Добрый день, такой же шприц, но не могу никак добиться чтобы поршень вошел в тубу. Делали что то с манжетой?

Добрый. С манжетой ничего не делал, как-то вошла не задумываясь

В велосипедном детстве манжету пальцем подправляли, может и здесь получится?

Не получится;))) рука сквозь тубу не пролазит ;))) детство с тонкими руками тоже позади

Имелось ввиду, открутив верхнюю крышку

Именно так все и есть. Надевается туго, но держит. Думаю твоим Нивовским способом тоже можно, если шприц сохранил.

Виктор! Привет! У меня вопрос.

Тоже надо прокачать крестовины смазкой. Ты это хорошо описываешь. У меня вопрос. У нас торчит из крестовины маслёнка( клапан с шариком и пружиной). Как у тебя устроен наконечник шприца? Он что, защёлкивается на маслёнке? и когда ты накачиваешь смазку появляется сильное давление., и наконечник не слетает с маслёнки? Раньше, давно, я на своей «Ниве» выкручивал саму маслёнку и на её место, на резьбу, накручивал ниппель со шлангом от шприца

Теперь, можно купить маслёнку со спецзащёлкой на маслёнку и не выкручивать ни чего ?

а это, вот наконечник сам для масленки, они получается разные? угадать методом тыка или есть какаянить цифирь чтобы в магазине сказать?

тот наконечник который с моим шприцом шел не надевается плотно — соответственно и не давится куда надо

наконечник довольно туго садится, может не дожимаешь?

размер похоже унифицированный.

странно, там дожимать уже не куда вроде, полезу аморты менять погляжу

а есть шприцы чтоб не подтачивать ?

Наверное есть, их много в продаже — можно сравнить прямо в магазине.

Спасибо. Я солидолом помазал. Теперь осень и зима перемазывать буду))

Полезно. Спасибо! И я в копилку заберу.

Спасибо! в закладки!

Я вот такое чудо прикупил, круть ваще ! Только не по такой цене.

А он только от компрессора работает или можно ручками тоже покачать?

И откомпрессора и от Беркута, который стоит под капотом.

А он только от компрессора работает или можно ручками тоже покачать?

ИМХО, эта приблуда для сервисных станций. для частного пользования из расчета 3 крестовины пару раз в год (а то и реже)- не оправдана…:-)

Шприц понравился. И 650р, очень не дорого, зная сколько стоят простенькие TOYA. И для туб удобно.

Смазка по цвету напоминает ЛИТОЛ, вполне возможно он и есть только от фирмы ЛиквиМоли. Я кстати нашим шприцую, не столько из-за экономии, сколько, потому что был и лучше дегевым литолом и регулярно, чем самой дорогой смазкой и никогда )

А вот с карданом, у первого поколения спортов попроще. У нас на заведеном двигателе пневмохаб отключается и кардан крутится руками свободно. Правда когда я шприцевал, пневмохаб был отключен ))), пришлось включить. А так, как вариант на нейтраль и толкнуть авто ногами. Лежа рядом. Там надо на несколько см. Ну или поддомкратить, как и описано.

Сам по себе пост хоть и не уникален, но чем чаще будут люди читать о этой процедуре, тем больше вероятность что они пойдут и прошприцуют авто, чем потом менять крестовины. Так что правильно что написал.

Сфера применения

Шприцы для смазки используются в целях смазывания в относительно малых объемах к различным агрегатам и узлам транспортного средства, которые функционируют с вероятностью повышенного износа.

В последнее время шприц для консистентной смазки часто используется владельцами транспортных средств с целью замены моторной жидкости в машине. Во-первых, с помощью такого устройства смазывающий расходный материал попадает в двигатель под давлением, что позволяет качественно смазать все узлы и компоненты системы ДВС. Во-вторых, эксплуатируя шприц для смазки (далее — ШС), вы меньше разольете жидкости при заливе через горловину.

Также такие устройства часто используются для смазывания подшипников. Нашим автомобилистам уже давно известно, что основной причиной поломки подшипников является неправильное смазывание элементов. Разумеется, важную роль при этом играет непосредственно выбор расходного материала, поскольку характеристики вещества должны соответствовать условиям эксплуатации подшипников. Однако немаловажную роль играет и выбор инструментов для смазки, а также хранения вещества.

Пневматический ШС в разобранном виде

По своей конструкции и приводу такие ШС можно разделить на два вида:

Механические. Такие устройства относительно просты в эксплуатации. Чтобы смазать какой-либо компонент, необходимо залить в него расходный материал и несколько раз нажать на ручку ШС. В свою очередь, механические шприцы разделяются по свойствам. В частности, речь идет об объеме бака и рабочем давлении. Объем указывает, на сколько времени хватит вещества, залитого в ШС. Давление напрямую влияет на интенсивность подачи вещества. то есть, чем больше показатель давления, тем мощнее будет струя смазки.

Как набить шприц смазкой

В первом случае мы рассмотрели как набить смазкой шприц с картриджем, но ведь шприцы для смазки оборудования имеют так же и конструкции изделий с резервуаром вместо картриджа. И как заправить шприц для смазки в таком случае? На самом деле, это две практически идентичные операции, имеющие лишь несколько незначительных различий. Собственно, сама процедура по набивке должна быть выполнена в пять следующих этапов:

1. Сначала нужно отсоединить голову шприца от его корпуса. Сама по себе голова — это элемент с рукояткой и аппликатором. Именно ее и требуется выкрутить. Не забудьте удостовериться в том, что рукоять штока, которая находится с задней части изделия, вдавлена в шприц полностью. Если упустить этот нюанс, то смазку может засосать в шприц прямо во время его наполнения.
2. Теперь следует поместить открытую часть корпуса, то есть его конец прямо в емкость со смазкой. При чём, чем больший объем у емкости, тем более эффективным будет сам процесс наполнения. Шприц нужно удерживать в одном положении, потягивая при этом шток на себя.
3. После наполнения, а именно тогда, когда шток будет на максимум вытянут, шприц нужно вынуть и очистить при помощи сухой тряпки.
4. Далее выполняется обратная сборка. Голова шприца прикрепляется к его корпусу, но в связи с тем, что разные шприцы имеют различную конструкцию, то в одних закрутить нужно именно голову, а в других уже сопло. Тем не менее, прикручивать их требуется до полной состыковки.
5. Осталось лишь проверить собранное устройство! Для этого нужно нажать на рукоять штока и держать до того времени, пока не появится смазка.

Классификация

Помимо видов шприцы для смазки могут различаться и по классификациям.

Кроме того, они могут кардинально различаться между собой по стоимости, поэтому давать совет какой конкретной приобретать шприц мы не можем. Рассмотрим каждый тип и его характеристики.

Плунжерный

Предназначение такого ШС заключается в перекачке смазочных веществ. Корпус устройства выполнен подвижным относительно трубки, которая оснащена неподвижным поршнем и всасывающим элементом. Это дает возможность снизить угол прокачки рычага.

Схема плунжерного ШС

Корпус устройства проходит по трубке. На одном торце трубки, который входит в корпус, установлен неподвижный поршень. Цилиндрическое устройство высокого давления выполнено в головке, которая установлена на другом конце штока. На конце ШС (цифра 8) установлен цилиндр высокого давления. Он оборудован всасывающим и нагнетательным клапанами. Непосредственно на самой головке устройства расположен рычажно-плунжерный механизм и наконечник.

Полость корпуса заполняется смазывающим веществом. При работе шприца наконечник прижимается к масленке и начинается подача вещества в цилиндр высокого давления во время нажатия на кнопку.

Плунжерный ШС выполнен в виде корпуса, заполняемого смазкой, и плунжерного насоса высокого давления, в цилиндр которого поступает смазывающий материал. С целью упрощения конструкции ШС и уменьшения угла клапана рычага, корпус элемента выполнен перемещающимся относительно штока трубки. Кроме того, цилиндр высокого давления оборудован всасывающим клапаном.

В зависимости от производства СШ может быть также оснащен дополнительными комплектующими элементами. Такие шприцы, как правило, пригодны для заправки смазывающими материалами с классом вязкости до NLGI 2.

Электрический

Как вы поняли, предназначение у ШС такое же, разница заключается в его конструкции. Электрический ШС оборудован аккумуляторной батареей, так что для его работы аккумулятор всегда должен быть заряжен.

В зависимости от производителя характеристики устройства могут различаться между собой, но в среднем мощность батареи составляет 18 Вт. Время зарядки аккумулятора также может различаться, однако, в среднем оно составляет около одного часа

Если вы решили приобрести такой ШС, то нелишним будет обратить внимание на его комплектацию. Для большего удобства вы можете приобрести устройство с проводом питания от машинной АКБ, то есть работать оно будет от прикуривателя

Винтовой ШС предназначен для таких же целей, как и предыдущие два варианта. Однако, применяется он не для шариковых масленок, а для смазки резьбовых соединений и отверстий. Для этого в конструкции ШС предусмотрен специальный штуцер.

Передняя часть элемента оснащена наконечником с внутренней резьбой, которая необходима для подсоединения к штуцеру. Давление внутри конструкции достигается путем ввинчивания болта с поршнем в корпус элемента. При смазывании конструкция болт откручивается, а на его место устанавливается штуцер, через который при помощи шприца продавливается смазочный материал.

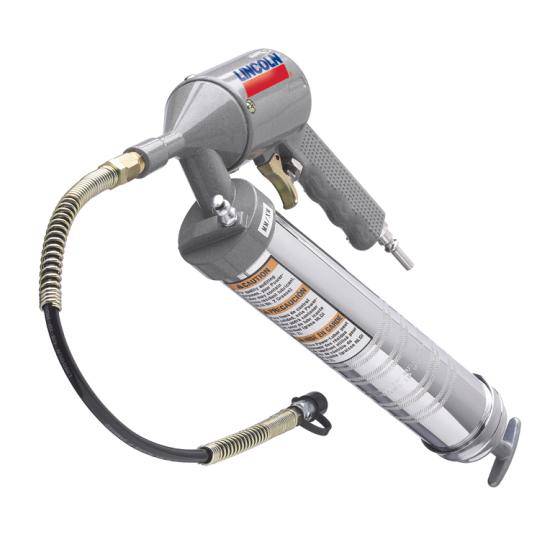

Пневматический

Пневматический ШС также используется для смазки различных конструкций и узлов. Само название «пневматический» подразумевает использование автоматического привода в конструкции. Устройство оборудовано пистолетом, нажимая на курок которого вы можете выдавить смазку.

Что касается технических характеристик устройства. Они могут незначительно отличаться в зависимости от изготовителя ШС, но в среднем они будут следующими:

• давление привода составляет от 2.6 до 10.3 бар;
• передаточный показатель — 40 к 1;
• давление смазки во время работы составляет 414 бар;
• производительность устройства составляет около 0.62 см3 за ход подачи;
• объем емкости в среднем составляет 450 см3;
• рабочая температура может варьироваться от -20 до +50 градусов;
• вес устройства составляет около 2 кг.

Правильно заправляем шприц солидолом

Старые механики и слесари с опытом говорят: «Если следить за смазкой станка и вовремя все смазывать, то такой станок будет работать практически без поломок«.

И если залить масло в коробку или редуктор просто, то, почемуто, густую смазку часто забывают обновлять.

Напомню, что для густой смазки существуют масленки. Самый распространенный вид масленок:

масленка для густой смазки

Через такие масленки и попадает густая смазка к точкам смазки. А нагнетают смазку в таие масленки с помощью шприща для густой смазки.

Основная проблема при работе со шприцем для густой смазки — это присутствие воздуха в смазке, который появляется в полости шприца при неправильной заправке.

На рисунке ниже, показана последовательность действий при заправке шприца густой смазкой. Здесь предпологается, что шприц уже пустой.

1. Откручиваем крышку и немного выдвигаем шток

Шток необходимо выдвинуть на столько, чтобы поршень шприща опустился примерно на 10-15 мм. Образуется полость, которую можно наполнять густой смазкой. Опускать шток и поршень на большую глубину не стоит, так как при накладке смазки практически гарантированно будут образовываться пустоты с воздухом.

Для смазки лучше использовать пластину шириной около 25-30 мм (представьте себе палочку от мороженного, только в увеличенном виде).

Операцию 1 следует выполнить нескоько раз, пока шприц не наполниться.

Обратите внимание, что перед закручиванием крышки шприца, не должно быть пустоты в корпусе, тоесть смазка должна быть заполненна по обрез корпуса шприца

Сферы применения

Главная сфера применения смазочных шприцев – это все случаи, когда необходимо смазать рабочие поверхности/узлы автомобильного транспорта (в особенности трущиеся). Используются в сервисах, СТО, автомобильных мастерских. Благодаря свойствам, описанных выше, шприцы идеально подойдут для смазывания труднодоступных элементов автомобиля – крестовин, больших подшипников, рессор и т. д. А с помощью плунжерного шприца можно еще и переливать невязкую смазку в тавотницы или пресс-масленки.

Нередко шприцы используются не по прямому назначению – при замене масла в автомобиле. Многие автовладельцы уже успели по достоинству оценить тот факт, что при заливании моторного масла в двигатель потери материала минимальны. Более того, благодаря давлению при впрыске все узлы силового агрегата смазываются максимально качественно.

На заметку! Смазочные шприцы – это отличный способ сделать процесс смазывания максимально эффективным. Такие устройства отличаются удобством, безопасностью, простотой в использовании, но самое главное – с ними процесс существенно ускоряется с сохранением высочайшего качества смазки всех рабочих узлов/поверхностей транспортного средства.

PRESSOL+7 (812) 292-84-66Санкт-Петербург, ул. Литовская, 10+7 (495) 134-46-75Москва, ул. Лобненская, 18

Как вставить герметик в пистолет

Перед работой туба вставляется в инструмент. Знание конструкции поможет разобраться, как правильно это сделать.

Материал в твердой упаковке

Можно использовать для корпусных, скелетных и полукорпусных механизмов. В любом случае картридж перед установкой нужно подготовить.

Готовим картридж

1. Кончик тубы срезаем острым ножом.
2. Берем насадку, она идет в комплекте с препаратом. Прикручиваем ее к баллону.
3. Обрезаем наконечник насадки под углом 45°. Важный момент: толщина насадки по всей длине разная. Чем тоньше должен быть шов, тем ближе к концу наконечника выполняется срез. И наоборот.

Теперь контейнер можно вставить в приспособление. Предлагаем инструкцию, как открыть пистолет для герметика закрытого типа и установить в него тубу.

Вставляем герметик в инструмент закрытого типа

Открываем инструмент. Для этого откручиваем корпус-трубку. Находим на конце штока пластиковую гайку и снимаем ее.
Убираем со стержня металлическую шайбу, накручиваем на него опорную гайку.
Надеваем поверх нее шайбу и фиксируем ее гайкой. Берем ключ и аккуратно подтягиваем опорную гайку

Важно: конец стержня не должен выходить за шайбу.
Собираем и закручиваем корпус.
Вставляем контейнер со смесью в трубу, фиксируем его на месте пластиковой гайкой.

История путаницы

Ряд популярных источников по русской грамматике в нашем случае даёт якобы единственно верный вариант написания «шприц» в творительном падеже: «шприцем». В подтверждение ссылаются на толковый словарь русского языка некоего Ожогова. Чему сам профессор Сергей Иванович Ожегов, автор «Словаря русского языка» и один из составителей «Толкового словаря русского языка» под ред. Д. Н. Ушакова (М., 1940) был бы немало удивлён, поскольку там и там «шприцом» отнесено к просторечиям, что не есть грамматическая ошибка, и вполне допустимо в литературной речи сообразно контексту.

Далее, вышеупомянутые грамотеи опираются на правило русского языка, по которому в окончаниях имён существительных после «ц» и шипящих под ударением пишется «о», а без оного «е». Примеры – и смех, и грех: «фрицем», «Штирлицем», «оселедцем». Как будто нет русских «коне́ц – концо́м, «молоде́ц – молодцо́м, «нагле́ц – наглецо́м, «певе́ц – певцо́м, «холоде́ц – холодцо́м, и обратно: «вы́ходец – вы́ходцем», «коло́дец – коло́дцем», «се́рдце – се́рдцем», «оста́нец – оста́нцем», «пе́рвенец – пе́рвенцем», «пе́рец – пе́рцем», «пито́мец – пито́мцем», и мн. др. Отсюда видно, что суть здесь в фиксации ударения на корне или окончании. Замена букв и фонем (звуков речи) уже следствие для внятности смысла, разборчивости произношения и лучшей читаемости.

Ударение на «шпри́ц» застыло исторически: слово заимствованное (см. ниже), корень односложный. Однако фиксировать ударение в производных от него словах оказывается не весьма удобно. Попробуйте проговорить «шприца́ми» и «шпри́цами». Не правда ли, последнее, формально-нормативное, даётся труднее? В то же время, взаимозамена окончаний «-ов/-ом <–> -ев» и переход ударения на окончание «-ам» не влияют сколько-нибудь существенно на понимание слова, его читаемость и звучность. А грамматики составляются для удобства пользования языком, но не наоборот. Возможно, именно поэтому проф. Ожегов и засомневался: а велика ли ошибка – «шприцом»? Чтобы разобраться, какое в каком случае написание слов от «шприц-» правильное, обратимся к существу дела.

Типы расфасовки герметизирующего состава

Прежде чем выяснять, как заправить герметик в пистолет, надо знать, как он расфасовывается. На производстве мастику фасуют в упаковки двух типов.

Картридж

Его называют жесткой упаковкой. Изготавливается из пластика, реже из плотного картона. Это туба в форме конуса с острым наконечником. Дно картриджа подвижное, меняет свое положение под нажатием поршня. Жесткие стенки корпуса хорошо держат форму, поэтому его используют в скелетных и полукорпусных конструкциях. Объем баллона невелик, не больше 300 мл.

Туба из фольги

За внешнее сходство мастера называют силиконовую пасту в мягкой упаковке колбаской. Фольга не держит форму и довольно легко рвется. Поэтому такие тубы используются только в инструментах с закрытым корпусом. Объем упаковки бывает разным: от 250 до 600 мл. Свойства мастики полностью сохраняются в течение всего срока годности. При прочих равных условиях цена средства в мягкой упаковке ниже, чем в жесткой.

Mitsubishi Pajero Sport 4D56, АКПП, «Облако». › Бортжурнал › Шприцевание крестовин для Чайников

Долго сомневался прежде, чем решил опубликовать эту запись. Да ладно, от насмешек знатоков не помру, и камни виртуальные – не больно :), зато кто-нибудь еще станет сам делать эту простую, но полезную процедуру.

То, что в нашем автомобиле есть карданные передачи и крестовины я знал. То, что их надо смазывать – тоже (по сервисной книжке на каждом ТО). Даже лет 40 с лишним назад видел у отца в гараже шприц, однако рычажно-плунжерный (как звучит!). Полистав БЖ товарищей DiskMan , 777crash , SY25 (им отдельное спасибо) окончательно созрел. Итак…

Инструмент. Витрина со шприцами в автомагазине поразила их количеством и разнообразием. Изумленный я переместился в отдел ГСМ, где сходу приобрел подходящую по названию смазку (думается не дешевую, примерно 350р.). Дальше было проще, т.к. смазка оказалась в тубе, то купил соответственно и шприц для туб (с жабой удалось договориться примерно на 650р.). Кстати, можно иметь несколько туб с разной смазкой и использовать по мере необходимости, переставляя.

В комплекте шприца: наконечник (одевается на наши масленки), конический наконечник, металлическая трубка и гибкий шланг.

Заправка шприца смазкой.

Открутить цилиндр шприца, снять крышку тубы, вставить тубу по стрелке в шприц, …

открыть тубу, потянув за колечко (у меня оно оторвалось, заканчивал пассатижами), …

закрутить цилиндр обратно, прикрутить шланг и наконечник (если пальцы не железные, то лучше ключами, иначе смазка будет лезть в эти соединения), покачать пока не полезет смазка – шприц готов к работе.

Всего крестовин – три (показаны стрелками).

Чтобы до них добраться снял задний лист защиты и приопустил передний.

Чтобы не разбирать узел для смазки придумали пресс-масленки: корпус с конической резьбой, в нем клапан (подпружиненный шарик).

Начал я с задней, как самой удобной. На заднем валу масленки Г-образной формы располагаются по середине крестовин. Масленка нашлась под слоем грязи, причем в удачном положении для шприцевания.

Надел наконечник шприца (туго) и довольно долго качал, пока не вылезла старая (весьма вонючая) черная смазка, и полезла новая.

Отличить их оказалось совсем не трудно. Закрались подозрения, что ОД до сюда не добирался. Вытер вылезшую гадость и продолжил.

Средняя масленка встала не так удачно: приподнял заднее колесо (передача нейтральная) и повернул вал (руками) до нужного положения. В остальном – тоже.

Передняя масленка – прямая и находится между лучами крестовины, встала тоже удачно (иначе надо было бы поднять переднее колесо).

Тут меня ждала засада: узел размером поменьше заднего и наконечник не входит. Читал об этом, но забыл. Как и положено, наждак оказался на огороде (*даче*) и пришлось минут 10 шкрябать напильником, благо сталь оказалась достаточно податливой :).

Но хуже другое: старой смазки вылезло совсем мало, зато кусок смазки был прилеплен сбоку (там, где на фото блестящая железка), похоже еще на заводе мимо крестовины пролетел и был доблестно покрыт антикором у ОД :(.

Подозрения, что ОД до сюда не добирался, переросли в уверенность.

На *обратном пути* смазал графиткой болты крепления защиты (открутились легко, но для профилактики).

P.S. Работа не трудная, не долгая, не затратная (тубы хватит раза на три) – можно делать, например, при каждой замене масла (или еще когда защита снимается, а стоковая может быть и вообще не помешает).

P.P.S. Добавление: колпачки для пресс-масленок есть в природе и в продаже, например здесь

Спасибо за внимание!

Цена вопроса: 1 000 ₽ Пробег: 59300 км

Что это такое

Русское «шприц» это фонетическая калька (перенос по звукам) немецкого Die Spritze (без артикля), что значит «брызгатель». По существу шприц это инструмент для точечных впрыскиваний (вливаний, инъекций) жидких, пастообразных (гелей) или, реже, газообразных субстанций.

С. И. Ожегов недаром отнёс «шприцом» к просторечиям, но не к вульгаризмам. Уже в то время только медицинских и технических шприцов было известно несколько видов. В наши дни плунжерные (поршневые, нажимные) ручные шприцы используются в самых разных сферах деятельности (см. также рис.):

• Многоразовые медицинские шприцы (поз. 1) почти вышли из употребления – нет 100% гарантии стерилизации без порчи инструмента.
• В ургентной (неотложной) медицине, клинической психиатрии и др. сферах, где есть оборот психоактивных, сильнодействующих и/или токсичных медикаментов, используются карпульные шприцы (поз. 1а): карпуля (капсула-картридж) с дозой препарата вставляется в многоразовый корпус. Игла одноразовая двухсторонняя: внутреннее остриё прокалывает карпулю при нажатии на шток плунжера.
• Современный медицинский шприц одноразовый, поз. 2.
• Больные-диабетики носят при себе шприцы-ручки (поз. 2а): при однократном нажатии на кнопку под кожу впрыскивается точно отмеренная доза инсулина.
• Военным, служащим МЧС, а теперь и школьникам, благодаря урокам ОБЖ, известен одноразовый шприц-ампула (поз. 3), содержащий дозу антидота (противоядия) или стимулирующего препарата.
• В санитарии, ветеринарии и технике широко применяются шприц-тюбики (поз. 4), содержимое которых можно отбирать постепенно и/или дозами.
• Также в ветеринарии и для спецприменений (напр., в психиатрии) используются шприцы-дротики, или летающие шприцы, или летающие иглы (поз. 4а), которыми стреляют из специального оружия.
• В механике, автомобильной технике, и др. технологических областях очень широко распространены смазочные шприцы (поз. 5) для введения смазки в труднодоступные места и/или точно отмеренными дозами.
• И, наконец, кремовые розочки, листики, узоры и надписи на тортах выводятся кондитерскими шприцами (поз. 6). Ими же вводится вязкая начинка в некоторые виды кулинарных изделий.

Вышеперечисленное не исчерпывает всего многообразия современных шприцов. Тем более, что ручные монтажные шприц-пистолеты, механизированные, автоматические, чипованые («умные») и роботизированные технологические шприцы это уже другие классы инструментов.
