Красный-чёрный

Разберем ситуацию со схемами

С точки зрения протекания электрического тока, отличия между заземлением от занулением нет. Нулевой провод в любом случае имеет электрический контакт с физической землей.

Соответственно, при замыкании фазы на корпус, произойдет то самое короткое замыкание, и сработает отключение защитного автомата. Разумеется, (при условии правильного подключения: розетка должна иметь третий земляной контакт, как и электроприбор. По этой причине, электрики, нарушая требования Правил устройства электроустановок, часто разводят земляную шину от нулевого контакта вводного щитка.

Представим ситуацию, когда нулевой провод по какой-то причине разорван:

• потеря контакта по причине коррозии (в старых многоэтажках это рабочая ситуация);
• механический разрыв кабеля вследствие ремонтных работ с нарушениями технологии (к сожалению, тоже не редкость);
• несанкционированное вмешательство доморощенного «электрика»;
• авария на подстанции (возможно отключение только нулевой шины).

На схеме это выглядит следующим образом:

При организации защитного зануления, электрическая цепь между физической «землей» и контактом заземления электроприбора разрывается. Установка становится беззащитной. Кроме того, свободная фаза без нагрузки может создать потенциал, равный входному напряжению на ближайшей подстанции. Как правило, это 600 вольт. Можно представить, какой ущерб будет нанесен включенному в этот момент электрооборудованию. При этом утечки тока на физическую землю нет, и защитный автомат не сработает.

Представьте, что в этот момент, вы одновременно коснетесь фазы (пробой на корпус электроустановки), и металлического предмета, имеющего физическую связь с грунтом (водопроводный кран или батарея отопления). Можно получить поражение электротоком при напряжении 600 вольт.

А теперь посмотрим, в чем разница между заземлением и занулением (на нашей схеме). При разрыве нулевой шины, просто пропадет питание на всех электроустановках в этой цепи. Поражения электротоком не будет, ни при каких обстоятельствах: электрическая цепь между физической землей и контактом заземления электроприборов не нарушена. Здоровье мы уже сохранили. Теперь посмотрим, что произойдет с электроустановками. Максимум ущерба — это перегоревшая лампа накаливания, ближайшая к вводному щитку. Причем неприятность произойдет лишь в случае повышения напряжения на фазном проводе. Сила тока возрастет (согласно закону Ома), сработает автомат защиты, и возможно, остальные электроприборы не пострадают.

Именно по этой причине, ПУЭ жестко предписывают: защитное заземление и зануление электроустановок должно быть организовано независимо друг от друга, с помощью разных линий.

Для справки: Обычно используется цветовая маркировка проводов:

1. Фаза — коричневого или белого цвета.
2. Рабочий ноль — синего цвета.
3. Защитное заземление — желто-зеленая оболочка.

Если у вас жилье современной постройки, значит зануление и заземление выполнено согласно Правилам устройства электроустановок. Это легко проверить, взглянув на вводной кабель в щитке. Кроме того, вы сами можете проверить правильность подключения.

Как определить у проводов заземление, ноль и фазу, если нет маркировки

В практике работы электриков часто возникает необходимость определения среди пучка проводов именно тех, на которых присутствует фаза. Следует разобраться, какой из них является нулевым, а какой подключён к заземлению.

Индикаторная отвёртка

Наиболее простой электротехнический контрольный прибор, состоящий из отвёртки с прозрачной ручкой и встроенной в неё неоновой лампочкой. Когда жало отвёртки прикасается к электрическому проводу, а палец человека к контакту в торце отвёртки, лампочка загорится, если по проводу течёт ток. Но его напряжение должно быть не менее 60 В. Если при проверке проводов включённой сети индикатор не загорелся, значит, под проверку попал нулевой или заземляющий провод.

ФОТО: avatars.mds.yandex.netИндикаторная отвёртка

Контрольная лампа

Контрольной лампой можно проверить наличие напряжения в разных точках цепи. Сама лампа должна быть рассчитанной на то напряжение, наличие которого проверяется. Сначала надо в цепи найти пару точек, в которых точно присутствует напряжение, лампа будет гореть. Затем один провод от лампы можно закрепить в первой контрольной точке, а второй конец последовательно провести по всем контактам цепи. Как только при очередном проверяемом контакте лампа не загорится, так в этом месте надо начинать искать причину неисправности.

Измерительный прибор

Наличие измерительного прибора позволяет быстрее находить причину неработоспособности электроцепей. С его помощью в режиме проверки сопротивления можно обнаружить короткое замыкание на участке цепи. Нулевое сопротивление между проверяемым проводом и заведомо заземлённой точкой указывает на то, что этот провод заземлён. Несоответствие измеренного напряжения расчётному указывает на недостаточную мощность источника или на перегрузку потребителей.

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Современный монтаж электрической проводки невозможно представить без использования проводов в изоляции разных цветов. Маркировка цветом делается не для красоты, она остро необходима в электрификации объектов. Цветная маркировка не только указывает назначение каждого отдельно взятого провода в общем пучке для удобства соединения, но и снижает риск ошибок при монтаже проводов. Позволяет предотвратить вероятность коротких замыканий при пробном включении или поражение электротоком при сервисных и ремонтных работах на сети.

Определенный выбор цветовой маркировки не случаен, а соответствует основному стандарту – ПУЭ. Им предписывается идентификация жил проводов по цвету или буквенно-цифровыми знаками.

Цветовая маркировка электрических проводов

Монтаж осветительных сетей и разводка электропитания к розеткам выполняется с применением кабеля с тремя проводниками.

Разноцветная маркировка наносится на всю длину проводника. Допустимо также идентифицировать концы жил и точки коммутации, применяя разноцветную термоусадочную трубку (кембрики) или цветную изоленту.

Предлагаем рассмотреть, каким образом выполняется цветовое маркирование проводников в электрических сетях однофазного, трехфазного и постоянного тока.

Заземляющий проводник должен маркироваться желто-зеленым цветом. В распределительных щитках (РЩ) «землю» необходимо подсоединять к заземляющей шине, к корпусу или металлической дверце щита. В распределительных коробках подключение выполняется к проводам заземления светильников и к контактам заземления в розетках. Проводник «земли» нет необходимости подключать к устройству защитного отключения, поэтому УЗО рекомендуется устанавливать лишь в тех в жилых помещениях, где «по старинке» электропроводка выполнена двумя проводниками.

Заземляющий проводник

Какого цвета полюса в проводах

Защитно-нейтральный кабель соединяет защитный заземляющий и N-нейтральный кабеля. Эти типы требуют двойного заземления, натянутого вдоль линии. Маркировка электрических проводов такая же, как и для защитного проводника, желто-зеленая. Синий цвет использовался и в старых инсталляциях, но в настоящее время такая маркировка встречается редко. Гораздо чаще можно увидеть установки, отмеченные альтернативными желтыми и зелеными полосами.

Обратите внимание! Сам кончик защитно-нейтрального кабеля, как правило, отмечен синим цветом. Нулевой кабель встречается в очень старых электроустановках

Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках

Нулевой кабель встречается в очень старых электроустановках. Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках.

Зеленый цвет кабеля с положительным потенциалом

Зелёный цвет предназначен для электрических кабелей с положительным потенциалом.

В электронных устройствах положительный заряд протекает в красных проводах, отрицательный — в чёрных.

Определение проводов

Иногда возникают ситуации, когда требуется определить назначение того или иного провода при отсутствии на нем маркировки. Наиболее простым и распространенным способом является использование индикаторной отвертки. С ее помощью можно точно установить, какой провод будет фазным, а какой – нулевым. В первую очередь нужно отключить подачу электроэнергии на щитке. После этого концы двух проводников зачищаются и разводятся в стороны подальше друг от друга. Затем необходимо включить подачу электричества и определить индикатором назначение каждого провода. Если лампочка загорелась при контакте с жилой – это фаза. Значит другая жила будет нейтралью.

При наличии в электропроводке заземляющего провода, рекомендуется воспользоваться мультиметром. Этот прибор оборудован двумя щупальцами. Вначале устанавливается измерение переменного тока в диапазоне более 220 вольт на соответствующей отметке. Один щупалец фиксируется на конце фазного провода, а вторым определяется заземление или ноль. В случае соприкосновения с нулем, на дисплее прибора отобразится напряжение 220 вольт. При касании заземляющего провода, напряжение будет заметно ниже.

Схемы подключения колонок к магнитоле

p, blockquote 6,0,0,0,0 —>

В настоящее время большинство автомобильных магнитол использует стандартный интерфейс ISO подключения внешних динамиков и колонок. Его функциональная схема и распиновка выводов на разъеме приведена на рисунке.

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

По схеме видно, что за подключение динамиков и колонок отвечает разъем В, от которого отходят провода различного цвета. Провод основного цвета подключается к плюсовому контакту динамика, двухцветный провод – к минусовому. Во многих магнитолах сигнал передается по одноцветному проводу, двухцветный проводник является общим (массой).

p, blockquote 9,0,0,0,0 —>

Видео — подключение колонок к магнитоле по цветам:

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Некоторые автолюбители с целью экономии проводника и времени объединяют массу, и сигнал разводят только по одноцветному проводу. Этого делать ни в коем случае нельзя. Схемы многих усилителей магнитол с большой выходной мощностью имеют мостовой тип. На их выходе нет общего провода: один выход «раскачивается» первым плечом, другой вторым в противофазе. Заземление одного из выводов приводит к выходу усилителя плеча из строя. Пример мостовой схемы усилителя магнитолы.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Для того чтобы правильно выполнить соединение проводников лучше найти цветовую схему подключения динамиков или колонок к вашей магнитоле. Она выглядит примерно так.

p, blockquote 14,0,1,0,0 —>

p, blockquote 15,0,0,0,0 —>

На такой схеме наглядно видно, как подключать динамики и какие провода на магнитоле идут на колонки. Но спешить с подключением не следует. Сначала необходимо правильно установить динамики, выбрать проводники.

p, blockquote 16,0,0,0,0 —>

Как правильно использовать

Необходимо учитывать основные правила при подсоединении, которые повышается качественность передачи, и устраняются помехи:

• Гарантировать координацию полярностей;
• применять кабель наименьшей допустимой длины;
• подключить все разъемы и обеспечить надежный контакт всех сторон соединения;
• не позволять проводам скручиваться и изгибаться. Поскольку токопроводящая жила будет растягиваться, а в зоне разворота сечение понижается и, следовательно, возрастает сопротивление;
• если АК прокладывается под плинтусом, по стенке или в проводных лотках, нельзя допускать пересечения или параллельного прохождения с силовыми проводами либо размещать его по поверхности, где применяются ферромагнитные металлы;
• концы не должны оставаться оголенными;
• неиспользуемые проводники отключают и изымают из места установки базовых акустических кабелей;
• запрещено наращивать проводниковые конструкции, чтобы не допустить сильных искажений сигнала.

Дополнительная информация. Кабели имеют «звуковую сигнатуру», как и аудиоканалы. Некоторые выделяют низкие частоты, другие подчеркивают средние или высокие. Поэтому АК должен очень хорошо быть интегрирован в систему, чтобы не нарушить общий звуковой баланс.

Интеграция кабеля в систему

Некоторые производители утверждают, что новый кабель часто требует периода приработки, например, для автомобиля, период адаптации его в новой системе составляет до двух недель.

Современный кабель для аудиотехники

При покупке аудиотехники любой конфигурации и мощности нужно выбирать коммутационное оснащение. Базисом его считаются акустические кабели, соединяющие все элементы звуковых установок и передающие сигнал от усилителя аудио гармоник к устройствам воссоздания звукового сопровождения. От подбора качества и модели продукции будет зависеть, сможет ли успешно функционировать такая система на всю проектную мощность.

Вам это будет интересно Описание кабеля ВВГнг-LS

Последствия неправильного подключения

Многие неопытные владельцы авто задаются вопросом, можно ли устанавливать в машине аккумуляторы с другой полярностью и чем может обернуться неправильное подключение. Перепутанные клеммы могут привести к серьезным последствиям.

К числу серьезных поломок, к которым может привести выбор автомобильной батареи с неподходящей полярностью, относятся:

1. Замыкание, которое заканчивается сгоранием нескольких предохранителей. Такую поломку можно быстро и недорого исправить. Предотвратить перегорание можно, если своевременно заметить искры, появляющиеся при подключении АКБ.
2. Воспламенение, возникающее при долгой эксплуатации неправильно подключенной батареи. Из-за этого сперва загораются мелкие провода, а потом и более крупные элементы.
3. Разрушение АКБ, которое происходит из-за оплавления некоторых деталей и разряжения батареи вследствие воздействия обратного заряда.
4. Поломка бортового компьютера, ремонт которого любому водителю обойдется дорого из-за высокой стоимости новой платы.
5. Сгорание предохранителей, которые можно поменять на новые защитные элементы в течение нескольких минут.
6. Поломка генератора, замена которого может сильно ударить по карману невнимательного автолюбителя. Часто на нем устанавливаются защитные предохранители, предотвращающие такие поломки. В таком случае менять генератор не придется, достаточно будет купить новый диодный мост.
7. Повреждение электропроводов и сигнализации, которые быстро выходят из строя при неправильной установке аккумуляторной батареи.

В любом случае лучше поменять аккумулятор с неподходящей полярностью. Несоответствие модели поможет определить длина минусовых и плюсовых проводов, которых попросту не будет хватать для подключения. Конечно, можно схалтурить и удлинить их, но неверно выбранное сечение или слабая оплетка приведут к тем же последствиям, что и неправильно подобранная АКБ.

Рекомендуем: Способы проверить аккумулятор автомобиля в домашних условиях

Как определить полярность аккумулятора автомобиля

Автомобильные аккумуляторы обладают такой характеристикой, как полярность

И при выборе нового аккумулятора, очень важно правильно определить нужную полярность. Иначе у вас могут возникнуть проблемы при его установке

В данной статье мы расскажем о том, как определить полярность аккумулятора автомобиля.

Наиболее распространённые схемы расположения токовыводов — это прямая и обратная полярность. Также существуют и весьма экзотические варианты расположения токовыводящих элементов, но на российском рынке они не прижились. Ошибка в выборе полярности не позволит использовать батарею по назначению – токоприёмные полюсные провода, скорее всего, просто не дотянутся до соответствующих клемм. Поэтому перед покупкой нового аккумулятора лучше уточнить, какая полярность у вашего текущего аккумулятора. Так вы сможете быстро сориентироваться и избежать ошибки.

Поэтому проще всего лишь один раз определить и запомнить тип полярности аккумулятора в вашем автомобиле. Сделать это весьма несложно. На аккумуляторных батареях ёмкостью до 110 А·ч токовыводы располагаются по длинной стороне. Расположите аккумулятор этой стороной к себе . На выводах, или рядом с ними, должны быть расположены значки «+» и «-», обозначающие соответствующие полюса. Если справа оказался плюсовой вывод (обычно он немного толще минусового), то это аккумулятор обратной полярности. А если «плюс» находится слева, то перед вами аккумулятор с прямой полярностью.

Прямая и обратная полярность аккумулятора для легкового автомобиля

На отечественных легковых машинах (а также на большинстве автомобилей зарубежных марок, чья сборка осуществляется на территории России) установлены аккумуляторные батареи с прямой полярностью. На иномарках, собранных в других странах, установлены аккумуляторы с обратной полярностью.

Реальное фото аккумуляторов для легковых автомобилей с прямой и обратной полярностью

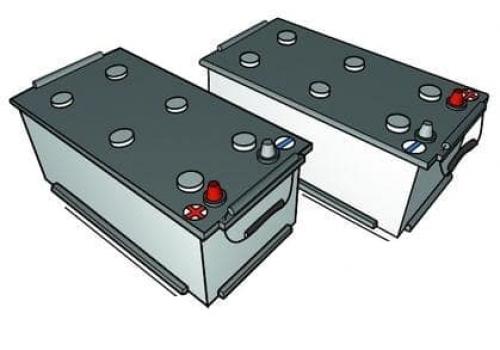

Определение полярности аккумуляторов для грузовых автомобилей происходит схожим способом. Поворачиваем аккумулятор стороной с токовыводами от себя (на грузовых аккумуляторах это короткая сторона) и смотрим где плюс и где минус. Если плюсовая клемма находится справа, то это так называемая обратная или европейская полярность. Если же плюсовая клемма слева, то это прямая или российская полярность.

Слева — европейская или обратная полярность, справа — российская или прямая полярность

Если вы осмотрели свой аккумулятор, но вам не удалось определить где у вас «Плюс» и «Минус», то вы можете обратить внимание на толщину токовыводящих клем. На большинстве используемых в Европе и России аккумуляторов толщина токовыводящих элементов задаётся единым стандартом — на плюсовой клемме она составляет 19,5 мм, а на минусовой — 17,9 мм

Разница между ними заметна не вооруженным взглядом, плюсовая клемма заметно толще. Но, также встречаются аккумуляторы с тонкими клеммами. У них толщина плюсовой клеммы — 12,7 мм, а минусовой — 11,1 мм.

Определение мультиметром

Как и любой диод, выполненный на основе p-n перехода, светоизлучающий диод можно проверить мультиметром, используя свойство проводить ток только в одну сторону. У современных цифровых тестеров есть специальный режим проверки диодов, при котором измерительное напряжение оптимально для данной процедуры.

Чтобы определить расположение выводов светодиода, надо произвольным образом подключить его ножки к щупам мультиметра и определить результат по показаниям дисплея.

Неправильная полярность подключения LED к тестеру.

Если элемент подключен неверно, то результатом измерения будет зашкаливание значения сопротивления (OL — overload, перегрузка). Надо поменять местами зажимы мультиметра.

Правильная полярность подключения LED к тестеру.

Если светодиод исправен и подключен правильно, то будет индицироваться какое-то сопротивление (конкретное значение зависит от типа излучающего элемента). В этом случае анодом будет вывод, присоединенный к плюсу мультиметра (красный провод), а катодом – к минусу (черный провод).

Некоторые тестеры в режиме проверки диодов выдают напряжение, достаточное для зажигания светоизлучающего элемента. В этом случае правильное подключение можно контролировать по свечению.

Свечение светодиода АЛ307 при проверке тестером.

Если в обоих вариантах подключения на дисплее будет индицироваться overload, это может означать:

• неисправность светодиода;
• измерительного напряжения не хватает для открытия p-n перехода (тестер рассчитан на «прозвонку» кремниевых диодов, а большинство светоизлучающих элементов делаются на основе арсенида галлия).

В первом случае полупроводниковый прибор можно утилизировать. Во втором – попробовать другой способ.

Датчик ABS

Его проверяют по двум параметрам: напряжению и сопротивлению.

Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма – 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы – с датчиком проблемы.

С измерением напряжения чуть сложнее – сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.

Какого цвета полюса в проводах

Защитно-нейтральный кабель соединяет защитный заземляющий и N-нейтральный кабеля. Эти типы требуют двойного заземления, натянутого вдоль линии. Маркировка электрических проводов такая же, как и для защитного проводника, желто-зеленая. Синий цвет использовался и в старых инсталляциях, но в настоящее время такая маркировка встречается редко. Гораздо чаще можно увидеть установки, отмеченные альтернативными желтыми и зелеными полосами.

Обратите внимание! Сам кончик защитно-нейтрального кабеля, как правило, отмечен синим цветом. Нулевой кабель встречается в очень старых электроустановках

Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках

Нулевой кабель встречается в очень старых электроустановках. Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках.

Зеленый цвет кабеля с положительным потенциалом

Зелёный цвет предназначен для электрических кабелей с положительным потенциалом.

В электронных устройствах положительный заряд протекает в красных проводах, отрицательный — в чёрных.

Фаза

Для обозначения «фазного» провода обычно применяются коричневый, черный, красны или даже белый цвета. В домовом распределительном щитке, фазный проводник, идущий к потребителю нагрузки, присоединяется к нижнему контакту УЗО или автоматического выключателя. В выключателях осветительных приборов выполняется коммутирование фазного проводника, при включении контакты замыкаются и напряжение поступает потребителю. В фазовых розетках провод черного цвета необходимо подсоединить к контакту, маркируемому латинской литерой L.

С сожалением стоит отметить тот факт, что и в настоящее время многие электрики, при проведении монтажа проводки руководствуются старыми нормативами. После этого иным электрикам, при проведении сервисных или ремонтных работ, приходится выискивать «фазу» и «ноль» с помощью пробников.

Обозначения фазного провода

При отсутствии возможности покупки проводников необходимых расцветок, можно применять кабели разнообразных расцветок

Важно то, чтобы на концах жил они были правильно обозначены с использованием термоусадочной трубки или цветной изоляционной ленты

Посмотрите видео о разновидностях проводов и кабелей:

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и . Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Дополнительная маркировка

Помимо цвета для обозначения характеристик провода существуют буквенные и цифровые обозначения. Если внутри проводника алюминий, значит на нем будет написана буква А. Все остальные проводники изготовлены из меди.

Основные обозначения электрических проводников:

• АА – так маркируется многожильный кабель из алюминия с дополнительной оплеткой из того же металла;
• АС – наличие дополнительной оплетки из свинца;
• Б – дополнительная защита от влаги и оплетка из двухслойной стали;
• Бн – кабельная оплетка изготовлена из негорючих материалов;
• Г – защитная оболочка отсутствует;
• Р – резиновая защитная оболочка;
• НР – для оболочки использовалась резина, устойчивая к возгоранию.

Образец многожильного кабеля с защитной оболочкойИсточник electricinfo.ru

Расположение токовыводящих элементов

Чаще всего можно встретить две комбинации расположения клемм. Это и есть полярность, которая может быть:

1. Прямой, когда плюсовая клемма находится слева, а минусовая — справа. Иногда такое распределение токовыводов обозначается единицей, что часто можно увидеть на аккумуляторах отечественных производителей. Найти маркировку довольно просто, достаточно повернуть батарею лицевой стороной таким образом, чтобы токовыводящие элементы располагались внизу. Если плюс стоит слева, то это прямая полярность. Такие АКБ установлены на российских авто. Ярким примером послужит «Приора».
2. Обратной, когда плюсовая клемма расположена справа, а минусовая — слева. Нередко такой тип полярности обозначается нулем, что считается чисто европейской разработкой. Процесс нахождения информации о расположении полюсов такой же. Если на этикетке минус находится слева, то это говорит об обратной полярности АКБ. Чаще всего такие аккумуляторы встречаются в иномарках.

Как отличить аккумуляторы

Нередко в разговорах автолюбителей проскакивает фраза о мифической азиатской и американской полярности. На самом деле, это слухи: таких в природе не существует. Скорее всего, понятие расположения токовыводов путают с типоразмерами АКБ. Батареи азиатского типа отличаются более компактными размерами, отсутствием выступа на верхней крышке аппарата, тонкими клеммами. Американские аккумуляторы также имеют характерные признаки — это расположение токовыводящих деталей на верхней панели. Рекомендуем: Норма утечки тока из аккумулятора автомобиля Что касается полярности аккумулятора, российскую и европейскую легко можно различить по месторасположению клемм или маркировке (0 и 1). В остальном компоновка, размеры коробки, количество банок и прочие внешние признаки идентичны, поэтому даже опытный автомобилист может попасть впросак, не посмотрев на этикетку. Чтобы не угадывать, проще обратиться к продавцу, который подберет АКБ, соответствующую той или иной марке авто.

АКБ для грузовых автомобилей

Система расположения клемм на аккумуляторах для грузовых машин мало чем отличается от легковых. Оба вывода находятся на одной из коротких сторон коробки. Определить полярность АКБ просто, необходимо посмотреть на расположение клемм:

• Если токовывод с обозначением «+» находится с левой стороны, то это обратная (европейская) полярность, которая также может помечаться тройкой.
• Если положительный токовыводящий элемент размещен справа, то это прямая (российская) полярность. Некоторые производители могут обозначать ее четверкой.

Нередко батарейки для грузовых авто встречаются с компоновкой, которая помечается цифрой 2. В таком случае клеммы располагаются на верхней панели по диагонали.

Грузовые автомобили могут оснащаться одним из двух типов аккумуляторов, только клеммы у них обычно располагаются на одной из коротких сторон. Определить, полярность АКБ прямая или обратная, в этом случае также можно визуально:

Нужно повернуть батарею так, чтобы она была обращена к лицу смотрящего той стороной, на которой расположены клеммы и обратить внимание на то, какой из токовыводов будет слева, а какой справа.
Если «плюс» находится слева, то это обратная полярность, которая в случае с грузовыми автомобилями нередко называется европейской. Для ее обозначения была выбрана цифра «3».
Если же слева «минус», а справа — «плюс», это полярность прямая, которая также может называться российской

Такие батареи маркируются цифрой «4».

Рекомендуем: Определение нормальной плотности электролита в аккумуляторе

Итак, две полярности аккумуляторов для легковых автомобилей обозначаются цифрами «0» и «1». Для обозначения аккумуляторных батарей, рассчитанных на установку в грузовых автомобилях, применяются цифры «3» и «4».

Нераспространенные типы батарей

Есть батареи, которые обозначаются цифрой «2», однако используются они не так часто. Расположение токовыводов на них можно назвать диагональным: в одном углу на верхней крышке находится клемма со знаком «минус», а в противоположном углу — клемма со знаком «плюс». В этом случае поверхность крышки можно сравнить в боксерским рингом, а сами клеммы — с боксерами в начале раунда.

Стоит также сказать еще о двух менее распространенных типах, которые маркируются цифрами «6» и «9». Если указана шестерка, значит, клеммы находятся на крышке в двух углах, но не в противоположных, а в соседних. Если указана девятка, то «плюс» и «минус» находятся друг напротив друга.
