Устройство и принцип работы современного гидротрансформатора:описание,фото

Из чего состоит АКПП?

Гидротрансформатор – взаимодействует со сцеплением, и не контактирует с водителем.

Планетарный ряд – взаимодействует с шестернями в коробке, и при переключении передач изменяет конфигурацию трансмиссии.

Тормозная лента, задний и передний фрикцион – напрямую переключают передачи.

Устройство управления – это узел, который состоит из насоса, клапанной коробки и маслосборника.

Гидроблок – система клапанных каналов, которые контролируют и управляют нагрузкой двигателя.

Гидротрансформатор – предназначен для передачи крутящего момента от силового агрегата до элементов автоматической трансмиссии. Расположен он между коробкой и мотором, и таким образом выполняет функцию сцепления. Он наполнен рабочей жидкостью, которая улавливает и передает усилия двигателя в масляный насос, находящейся непосредственно в коробку.

Что касается масляного насоса, то он уже передает рабочую жидкость в гидротрансформатор, создавая, таким образом, наиболее оптимальное давление в системе. Поэтому, миф о том, что автомобиль с коробкой-автомат можно завести без стартера – чистая ложь.

Шестеренчатый насос получает энергию прямо от двигателя, из чего можно сделать вывод, что при выключенном моторе давление в системе полностью отсутствует, даже если рычаг переключения АКПП находиться не в начальном состоянии. Поэтому, принудительное вращение карданного вала не сможет завести двигатель.

Планетарный ряд – используется зачастую в автоматической трансмиссии, так как считается более современным и технологичным, нежели параллельный вал, используемый в механике.

Части фрикциона – поршень заставляет двигаться чрезмерное давление масла. Сам поршень очень плотно прижимает ведущие элементы к ведомым, заставляя их вращаться как единое целое, и передавать КМ ко втулке. Стоит отметить, что в АКПП находится сразу несколько таких планетарных механизмов.

Фрикционные диски передают КМ непосредственно колесам автомобиля.

Тормозная лента – используется для блокировки элементов планетарного механизма.

Гидроблок – один из наиболее сложных механизмов в АКПП, который называют «мозгами трансмиссии». Стоит отметить, что ремонт данного элемента очень дорогостоящий.

Как работает гидротрансформатор?

Как показано на рисунке выше, существуют четыре компонента внутри очень крепкого корпуса гидротрансформатора:

1. Насос
2. Турбина
3. Статор
4. Трансмиссионное масло

Корпус гидротрансформатора крепится болтами к маховику двигателя, то есть корпус всегда крутится с той же скоростью, с какой крутится коленвал двигателя. Плавники, которые составляют насос гидротрансформатора, крепятся к корпусу, поэтому они также вращаются с одинаковой скоростью, что и двигатель. Гидротрансформатор в разрезе на рисунке ниже показывает, как всё это связано внутри гидротрансформатора.

Насос внутри гидротрансформатора является одним из видов центробежных насосов. В то время как он вращается, жидкость движется направленно от центра к краям, примерно как вращающийся барабан стиральной машины во время отжима бросает воду и одежду по своим стенкам. В то же время, так как жидкость устремляется от центра, в это центре создаётся вакуум, который привлекает ещё больше жидкости.

Затем жидкость поступает в лопасти турбины, которая связана с передачей. Именно турбина заставляет передачу крутиться, что в основном и приводит в движение Ваш автомобиль. Так как же жидкость (точнее, масло) поступает из насоса к турбине?! Дело в том, что в то время, как жидкость эта устремляется от центра к краям насоса, она встречает на своём пути лопасти насоса, которые направлены таким образом, что жидкость рикошетит о них и направляется уже вдоль оси вращения насоса прочь от него – к турбине, которая как раз и расположена напротив насоса.

Лопасти турбины также немного искривлены. Это означает, что жидкость, которая поступает в турбину снаружи, должна изменить своё направление, переместившись в центр турбины. Именно это направленное изменение вызывает вращение турбины.

Чтобы ещё проще представить принцип работы гидротрансформатора, представим ситуацию с расположенными друг напротив друга на небольшом расстоянии (допустим, около одного метра) комнатными вентиляторами и направленными друг напротив друга – если включить один из вентиляторов, то он за счёт своих искривлённых лопастей погонит воздух от себя к вентилятору, который стоит напротив него, а тот, в свою очередь, начнёт вращаться, потому как его лопасти также искривлены и поток воздуха толкает их все в какую-либо одну сторону (именно в ту сторону, в какую и начнёт вращаться вал вентилятора).

Но мы всё ещё двигаемся далее: жидкость выходит из турбины в её центре, двигаясь опять же в другом – противоположном направлении, чем то, в котором она когда-то вошла в турбину – то есть снова по направлению к насосу. И вот здесь заключается большая проблема – дело в том, что по своей конструкции (точнее, по конструкции своих лопастей, насос и турбина вращаются в противоположные стороны, и, если жидкости будет разрешено попасть обратно в насос, то это будет сильно замедлять двигатель. Вот почему гидротрансформатор имеет статор, который, благодаря своей конструкции, изменяет направление движения масла, и, таким образом, остаточная энергия, которая возвращается от турбины к насосу, идёт в дело – немного помогая двигателю раскручивать насос.

Важно отметить, что скорость вращения турбины никогда не будет равной скорости вращения насоса, а КПД в гидротрансформаторе даже близко не будет стоять к механическим шестерёнчатым механизмам, передающим крутящий момент. Именно поэтому у автомобиля с АКПП значительно более высокий расход топлива. Для борьбы с этим эффектом, большинство автомобилей имеет гидротрансформатор, снабжённый блокировочной муфтой

Когда требуется, чтобы две половинки гидротрансформатора (насос и турбина) вращались с одинаковой скоростью (это происходит, например, когда автомобиль движется на высокой скорости), блокировочная муфта блокирует их вместе намертво, что исключает проскальзывание насоса относительно турбины и, таким образом, повышает эффективность расхода топлива.

Устройство

Конструкция гидротрансформатора включает в себя всего несколько элементов:

• Насосное колесо;
• Турбинное колесо;
• Статор, он же – реактор;
• Корпус;
• Механизм блокировки;

Монтируется гидротрансформатор на маховике двигателя, но одна из составляющих его имеет жесткую связь с валом коробки передач.

Если провести аналогию этого типа передачи с обычным сцеплением фрикционного типа, то насосное колесо выполняет роль ведущего диска (жестко соединено с коленчатым валом мотора), а турбинное – ведомого (прикрепленного к валу КПП). Вот только физического контакта между этими колесами нет.

Примечательно, что даже расположение этих колес идентично фрикционному сцеплению – турбинное колесо располагается между маховиком и насосным колесом.

Все составные части гидротрансформатора заключены в герметичный корпус, заполненный специальной рабочей жидкостью — маслом ATF. За счет своей формы этот элемент трансмиссии получил народное название «бублик».

Суть работы гидротрансформатора очень проста. На колесах устройства имеются лопасти, которые перенаправляют жидкость в определенном направлении.

Вращаясь вместе с маховиком, насосное колесо создает поток жидкости и направляет его на лопасти турбины, тем самым и обеспечивается передача усилия.

Если бы конструкция включала только эти два колеса, то гидротрансформатор не отличался бы от гидромуфты, у которой вращающий момент на обеих составляющих практически одинаков.

Но в задачу гидротрансформатора входит не только передача усилия, а и его изменение.

Так, при старте необходимо обеспечить увеличение крутящего момента на ведомом колесе (при начале движения), а во время равномерного движения – исключить так называемое «проскальзывание».

Для выполнения этих функций в конструкции предусмотрены реактор и механизм блокировки.

Реактор представляет собой еще одно лопастное колесо, но значительно меньшего диаметра и располагается оно между турбиной и насосом, с последним реактор связан посредством обгонной муфты.

В задачу этого элемента входит увеличение скорости потока жидкости, что и приводит к повышению крутящего момента.

Работает реактор так: при возникновении большой разницы между основными колесами гидротрансформатора, обгонная муфта блокирует реактор, не давая ему вращаться (из-за этого еще одно название составляющей – статор).

При этом его лопасти, имеющие специальную форму, увеличивают скорость движения потока жидкости, попадающего на него после прохождения турбинного колеса, и направляют его снова на насос.

Таким образом реактор значительно повышает крутящий момент, необходимый для создания достаточного усилия при начале движения.

При равномерном движении гидротрансформатор блокируются, то есть в нем появляется жесткая связь, и делает это используемый в конструкции механизм блокировки.

Ранее в АКПП эта составляющая срабатывала только на повышенных скоростях движения. Сейчас же, используемые электронные системы управления коробкой блокируют гидротрансформатор практически на всех ступенях.

То есть, как только крутящий момент для определенной передачи подходит к требуемым параметрам, механизм срабатывает.

При смене ступени он отключается, чтобы обеспечить плавность переключения и снова включается. Тем самым исключается вероятность «проскальзывания» гидротрансформатора, что повышает его ресурс, снижает потери усилия и уменьшает потребление топлива.

Примечательно, что механизм блокировки, по сути, представляет собой фрикционное сцепление, и работает он по тому же принципу. То есть в конструкции имеется фрикционный диск, который закреплен на турбине.

В отключенном состоянии блокировочного механизма этот диск находится в отжатом состоянии. При включении же блокировки, фрикционы прижимаются к корпусу гидротрансформатора, тем самым и достигается жесткая передача крутящего момента от мотора на КПП.

В целом, если рассмотреть функционирование гидротрансформатора, то существует три режима его работы:

• Трансформация (включается, когда требуется повышение крутящего момента для создания большего усилия. В этом режиме работает реактор, обеспечивая повышение скорости движения потока);
• Гидромуфта (в этом режиме реактор не задействован и вращающий момент на ведущем и ведомом колесе практически одинаков);
• Блокировка (турбина жестко связана с корпусом для уменьшения потерь на «проскальзывание»).

Используемая для управления работой гидротрансформатора электронная система обеспечивает очень быструю смену режима его работы, подстраивая функционирование этого элемента под возникающие условия.

Причины, связанные с коробкой

Вибрацию способны вызывать некоторые неполадки АКПП:

Деформация первичного вала коробки.

Образец первичного вала:

Изменение геометрии вала, произошедшее по некоторой причине, способно провоцировать вибрацию и биение, ощущаемое водителем. Коробка будет вибрировать при разгоне, вне зависимости от активной в данный момент передачи.

Недостаточный уровень масла.

Нехватка трансмиссионной жидкости вызывает масляное голодание элементов, автоматические коробки особенно чувствительны к количеству масла. Если его недостаточно, узлы коробки изнашиваются в ускоренном темпе, со временем АКПП начинает вибрировать, «толкаться», скрежетать, пока не выйдет, в итоге, из строя.

Плохое качество масла.

Неверный тип жидкости, залитой в коробку, износ масла и загрязнение его посторонними частицами также способно стать причиной «пинков» коробки и вибраций. Кроме того, схожие симптомы проявляются иногда и при езде в холода на непрогретой коробке, когда масло вязкое и не обеспечивает должных эксплуатационных характеристик.

Износившиеся подушки коробки.

Двухмашинный гидротрансформатор

В системах объёмного гидропривода встречаются агрегаты, носящие название гидравлических трансформаторов, но не имеющие по конструкции ничего общего с гидродинамическими трансформаторами. Пример — агрегат НС53, стоящий на самолёте Ан-124 «Руслан» и некоторых других, состоит из двух одинаковых гидромашин (мотор-насосов) с общим валом, каждая из которых подключена к своей автономной гидросистеме. В какой из систем больше давление — машина той системы вращает вал и передаёт механическую энергию другой машине, которая создаёт давление в своей системе. Такая конструкция позволяет передавать энергию из системы в систему без обмена жидкостью, что при разгерметизации или загрязнении одной гидросистемы исключает отказ другой. На самолётах Airbus аналогичный агрегат называется power transfer unit (PTU).

Виды АКПП и их отличие друг от друга

Принцип работы всех видов АКПП сводится к перемене передаточного числа, которая обеспечивает преобразование мощности двигателя. Производители современных машин устанавливают трансмиссию таким образом, чтобы потенциал можно было использовать полностью. За счёт работы коробки передач, усилие передаётся от мотора к колёсам автомобиля с самыми маленькими потерями. Достигается это за счёт отсутствия разрыва сцепления.

Работа коробки запускается сразу после пуска мотора. В движение приходит маслонасос, нагнетающий давление жидкости. Колесо гидротрансформатора раскручивается в соответствии со скоростью вращения коленвала. Реакторные и турбинные остаются неподвижными.

Водитель за счёт нажима на педаль газа переключает передачи. Двигатель при этом раскручивается, провоцируя на движение насосное колесо. От лопастей под влиянием центробежной силы моторное масло переходит к турбине, обеспечивается вращение. Жидкость в результате переходит обратно к насосному колесу.

В отдельных коробках передач, при скорости 20-60 км/ч происходит автоматическая блокировка гидротрансформатора муфтой. Автомат при этом жёстко сцепляется с мотором, потому потеря мощности не прослеживается. Интересно, что при эксплуатации в таких условиях, масло быстрее приходит в негодность из-за перегрева и износа фрикционной накладки. Крутящий момент от двигателя переходит по выходному валу в АКПП.

Автоматическая система занимает передовое место среди числа всех известных вариантов. Новые системы постоянно разрабатываются и совершенствуются. Из общих списков можно выделить вариаторные, роботизированные и классические типы.

Классическая автоматическая коробка передач

Гидротрансформаторный модуль популярен до сих пор, несмотря на наличие других, более совершенных вариантов. Такая трансмиссия используется и сейчас. Её устанавливают на авто, сходящие с конвейера.

Стандартная АКПП

Коробка автомат включает планетарный редуктор, управляющую систему и гидравлический трансформатор. Последний элемент механизма является самым значимым, отсюда и название конструкции. Модуль активно используют на легковых и грузовых транспортных средствах.

Кому подойдёт автомобиль с АКПП сказать довольно трудно. Управлять автоматом после механики бывает достаточно сложно. Многим владельцам, несмотря на видимое упрощение режима эксплуатации, бывает тяжело перестроиться.

Роботизированная

Роботизированная коробка является достойной и более современной альтернативой для классического варианта АКПП. Переключение скоростей в ней обеспечивается за счёт взаимосвязи электрических механизмов, проявляющих активность за счёт электронного блока. Главное сходство этой системы с классической – наличие сцепления в корпусе КПП.

Роботизированная АКПП

Вариатор

Это устройство плановой бесступенчатой передачи, обеспечивающее передачу крутящего момента на колёса. Такая конструкция производит уменьшенный расход топлива при условии сохранения или приумножения динамических показателей.

Вариатор

При правильном использовании, вариатор помогает бережно эксплуатировать мотор транспортного средства. Модуль бывает цепным, ремённым, тороидальным.

Отличная статья в тему: Вариатор или автомат: что лучше и надежнее, плюсы и минусы, чем отличаются коробки передач, в чем разница

DSG

DSG это тоже роботизированная система, обеспечивающая автоматическое включение первой и второй скорости, при разомкнутости сцепления. Так модуль начинает подготовку ко включению повышенной передачи. При переключении сцепление первой ступени размыкается, а второй смыкается, действие происходит и в обратном порядке.

DSG-7

Сходство с механикой в том, что синхронизаторы способны переключать скорость при блокировки шестерни. Работа муфт обеспечивается с помощью движения цилиндров. Сцепление работает за счёт гидропривода.

Многовальные коробки прямого переключения

Такие коробки передач используют в спорткарах. Например, в Koenigsegg Jesko применяют КПП с 3-мя валами, 9 передачами и 7-ю фрикционами. Автомобиль моментально может переходить в спортивный режим, так и в экономичный городской. Регулируется это при помощи кнопки: полунажатие левой кнопки снижает передачу, полное нажатие – включает спортивный режим. Если полунажать на правую – передача повысится, если нажать до конца – включится экономичный режим.

А в некоторых спортивных Mercedes есть АКПП со сцеплением, который по стиля езды похож на вышеуказанный, но имеющий совсем другие внутренние составляющие.

Трехвальная 6-ступенчатая коробка передач Mercedes-Benz C-class sport coupe

Что представляет собой гидротрансформатор АКПП – фото и описание

Эта лопастная система позволяет передавать крутящий момент от ДВС к КП. Кроме того, она дает возможность без участия водителя модифицировать частоту вращения и момент, которые поступают на ведомые валы транспортного средства. Как правило, данный механизм рекомендован для применения с вариаторами либо с автоматической КП.

Устройство гидротрансформатора АКПП

Оно состоит из статора (который также называют реактором), насосного колеса, блокировочного механизма, обгонной муфты и турбины. Все указанные элементы располагаются в одном корпусе, который монтируется на маховик автодвигателя. Внутрь механизма заливают специальный трансмиссионный состав.

Принцип работы гидротрансформатора АКПП

Обгонная муфта связывает насосное колесо с корпусом устройства, внутри которого образуется поток масла. Он начинает вращать колесо статора, а затем и турбину. Блокирование реактора происходит в автоматическом режиме при возникновении существенного отличия оборотов насоса и турбины. На колесо в этот момент поступает требуемый поток жидкости. Когда отмечается повышение числа оборотов двигателя, статор контролирует увеличение крутящего момента.

Разобравшись, как работает гидротрансформатор в АКПП, можно понять, что внутри него передача крутящего момента производится «мягко». За счет этого удается избежать нагрузок ударного характера на трансмиссию, а также добиться ощутимо плавного передвижения транспортного средства. При этом блокировка гидротрансформатора АКПП «экономит» топливо при перемещении автомобиля по шоссе. Включается она при скорости более 60 км/ч автоматически.

Принцип работы АКПП

Сразу после запуска мотора в гидротрансформатор («бублик») попадает трансмиссионное масло. Оно обеспечивает повышение давления внутри и запуск лопастей центробежного насоса. После переключения рычага и нажима на педаль, число вращений увеличивается. Одновременно возрастает скорость вихревых масляных потоков. Жидкость переходит на реактор и постепенно возвращается к турбинам, усиливая их эффективность. Крутящий момент переходит на колёса. Транспортное средство приведено в движение. Гидротрансформатор автоматически изменяет крутящий момент и берёт на себя функцию сцепления.

После набора заданной скорости лопастные турбины и насосные колеса двигаются одинаково. Вихри масла при этом попадают на реакторное колесо с другой стороны, потому что движение обеспечивается только в одну из сторон. Если машина идёт в гору, колеса частично останавливаются и передают центробежному насосу больше крутящего момента.

По команде электронного блока тормозная лента с фрикционами производит замедление пониженной передачи. Это приводит к усилению потоков масла, пропускаемых через клапан. Далее происходит переключение на повышенную передачу без потери мощности.

Если машина останавливается или снижается скорость её движения, давление рабочей жидкости уменьшается и передача переключается вниз. После выключения мотора исчезает давление, нагнетённое в гидротрансформаторе, поэтому невозможно запустить машину с толкача.

Что отвечает за переключение передач в АКПП? Процесс изменения передач в коробке происходит при увеличении или уменьшении давления рабочей жидкости, а на это влияет ЭБУ – электронный блок управления

Вес коробки передач составляет 70 кг в незаправленном виде. Но, езда при этом невозможна

Важно поддерживать правильное давление рабочей жидкости – на уровне 2,5-4,5 бар

Ремонт гидротрансформатора АКПП своими руками

Ремонт гидротрансформатора АКПП выйдет не дороже, чем покупка бывшей в употреблении коробки. Чтобы провести его понадобятся:

• яма или эстакада;
• гаечные ключи и ремкомплекты;
• кран для снятия АКПП;
• оборудования для тестов;
• подъемник;
• масло;
• новое фильтрующее устройство.

Чтобы отремонтировать гидротрансформатор нужно снять АКПП из авто и полностью демонтировать ее. Вытащить гидротрансформатор и установить его на специальный станок, на котором аккуратно разрезать корпус по шву и разъединить на две части.

Эксперты не рекомендуют проводить ремонт гидротрансформатора самостоятельно. А также не советуют заливать в него различные очищающие жидкости. Так как они помимо спекшегося масла и нагара разрушают уплотнители, сальники и другие резиновые прокладки.

Опытные механики запрещают использовать старые сальники и уплотнительные кольца. Хоть они не использовались, но срок жизни их вышел. Так как резина со временем ссыхается, лопается. Незаметные микротрещины на таком установленном сальнике могут привести в будущем к полной замене устройства.

Читать

Установка внешнего магистрального фильтра АКПП и его функции

После завершения всех работ с ремонтом гидротрансформатора АКПП рекомендуется установить в коробку и провести балансировку. В противном случае нарушенный баланс убьет все механические детали АКПП.

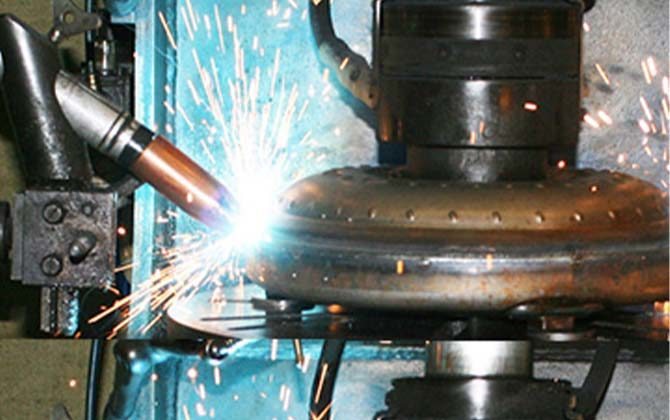

Сварка корпуса обязательна. Это делается для герметичности аппарата.

Стоимость ремонта гидротрансформатора в крупных городах РФ начинается от 4 тысяч рублей. Поэтому, если машина не двигается, и друг посоветовал купить контрактную АКПП, то не стоит сразу покупать ее. Восстановление может обойтись намного дешевле.

Причины неисправности

Гидротрансформатор — устройство не очень сложное, однако в процессе эксплуатации автоматической трансмиссии он изнашивается и постепенно выходит из строя. Перечислим, какие именно системы могут поломаться, и по каким причинам.

Фрикционные пары

Внутри гидротрансформатора есть так называемая блокировка, которая, по сути является элементом автоматического сцепления. Механически работает она схоже с классическим сцеплением МКПП. Соответственно, имеет место износ фрикционных дисков, их отдельных пар, либо всего комплекта. Кроме этого, элементы износа фрикционных дисков (металлическая пыль) загрязняют трансмиссионную жидкость, из-за чего могут забиться каналы, по которым проходит жидкость. Из-за этого падает давление в системе, а также страдают другие элементы автоматической трансмиссии — гидроблок, радиатор охлаждения и прочие.

Лопатки лопастей

Металлические лопатки под воздействием высоких температур и наличия в трансмиссионной жидкости абразива также со временем изнашиваются, и добавляют в масло еще больше металлической пыли. Из-за этого снижается эффективность работы гидротрансформатора, снижается общее давление жидкости в системе трансмиссии, ну а из-за грязной жидкости растет перегрев системы, изнашивается гидроблок, увеличивается нагрузка на всю систему. В самых худших случаях возможна полная поломка одной или нескольких лопастей на крыльчатке.

Разрушение сальников

Под воздействием горячей и загрязненной жидкости АТФ увеличивается нагрузка на резиновые (пластмассовые) сальники-уплотнители. Из-за этого страдает герметичность системы, и возможна утечка трансмиссионной жидкости.

Блокировка гидротрансформаторов

На старых коробках-автомат блокировка (сцепление), у которых управление им было механическое, непосредственно блокировка срабатывала реже, только на высших передачах. Поэтому ресурс таких коробок был выше, а интервал по замене трансмиссионной жидкости — больше.

На современных же машинах блокировка срабатывает, то есть, гидротрансформатор блокируется на всех передачах, а специальный клапан регулирует силу его прижатия. Так, при плавном разгоне блокировка включается частично, а при резком — она включается практически сразу. Делается это для снижения потребления топлива, а также для увеличения динамических характеристик машины.

Одна другая сторона медали в данном случае заключается в том, что в таком режиме работы значительно возрастает износ закладок блокировки. В том числе быстро изнашивается (загрязняется) трансмиссионная жидкость, в ней появляется много мусора. С увеличением пробега плавность блокировки падает, а при разгоне или при обычной езде машина начнет немного дергаться. Соответственно, масло в АКПП нужно менять примерно на 60 тысячах километров пробега, поскольку в зону риска попадает уже вся система автоматической трансмиссии.

Износ подшипников

В частности, опорных и промежуточных, между турбиной и насосом. При этом обычно слышится хруст или свист, издаваемый непосредственно упомянутыми подшипниками. Особенно хрустящие звуки слышны при наборе скорости, однако при выходе машины на стабильную скорость и нагрузку звуки обычно пропадают, если подшипники не изношены до критического состояния.

Потеря свойств трансмиссионной жидкости

Если жидкость ATF находится в системе трансмиссии уже давно, то она чернеет, густеет, в ее составе появляется много мусора, в частности, металлической крошки. Из-за этого страдает и гидротрансформатор. Особенно критична ситуация, когда жидкость не только теряет свои свойства, но и падает ее общий уровень (количество в системе). В таком режиме гидротрансформатор будет работать в критическом режиме, при критических температурах, что значительно снижает его общий ресурс.

Обрыв соединения с валом АКПП

Это критическая поломка, которая, правда, случается крайне редко. Заключается она в том, что происходит механический обрыв шлицевого соединения турбинного колеса с валом коробки-автомат. В этом случае движение автомобиля в принципе невозможно, поскольку от двигателя на АКПП крутящий момент не передается. Ремонтные работы заключаются в замене вала, восстановлении шлицевого соединения либо же полной замене гидротрансформатора в критических случаях.

Поломка обгонной муфты

Внешним признаком поломки обгонной муфты АКПП будет ухудшение динамических характеристик машины, то есть, она будет хуже разгоняться. Однако без дополнительной диагностики невозможно точно установить, что виновата в этом именно обгонная муфта.

Обонятельная симптоматика

Автовладельца должен также насторожить запах плавленой пластмассы, исходящий откуда-то из области коробки передач. Он предупреждает вас о том, что гидротрансформатор регулярно перегревается, причем до такой степени, что в нем начинают гореть полимерные составляющие. А это может говорить о дефиците смазки, и о поломке системы охлаждения.

Печален и тот факт, что признаки неисправности гидротрансформатора АКПП несколько расплывчаты и не обладают особой точностью. Они могут свидетельствовать и о неполадках в других узлах коробки. Поэтому, едва появились какие-то подозрения, нужно мчаться в автосервис, где специалисты более точно поставят диагноз.

Что чаще всего выходит из строя на «Субару»?

Наиболее распространенная поломка для этих автомобилей – фрикционная накладка поршня блокировки. Она изнашивается и выходит из строя. В этой ситуации сложно определить поломку. Но если вовремя не продиагностировать трансмиссию, она просто встанет. И тогда поможет только замена.

В коробках нового поколения (на шестиступенчатых АКПП), где масло в рабочем режиме может достигать 130 градусов, а крыльчатка работать в режиме проскальзывания, есть другая типовая неисправность. Это слишком быстрый износ фрикционной накладки. Его продукты загрязняют масло, забивают фильтр и гидроблок. В результате выходит из строя гидротрансформатор АКПП. Признаки неисправности здесь такие же, как и в трансмиссиях других производителей.

Муфта блокировки ГДТ

Муфта блокировки установлена на шлицах входного вала АКПП и предназначена для механического соединения насосной части и ротора.

Составные части муфты блокировки:

• поршень блокировки, посредством которого идет нажим на зону роторного колеса с фрикционным слоем;
• задняя крышка кожуха гидротрансформатроа, на которой также имеется фрикционный слой. Крышка сварена с насосной секцией;
• фрикционная накладка;
• демпфер крутильных колебаний. Является аналогом двухмассового маховика на авто с механической КПП. Призван гасить неравномерность вращения коленчатого вала, минимизируя негативное воздействие крутильных колебаний на детали коробки передач. Также демпфер смягчает момент включения/выключения муфты блокировки, что делает ее работу для водителя незаметной.

Работа системы невозможна без клапана муфты гидротрансформатора и блока управления АКПП, который считывает показания датчиков и управляет исполнительными механизмами.

История появления

Впоследствии модернизированные гидромуфты стали использоваться на лондонских автобусах и первых дизельных локомотивах в целях обеспечить их плавное трогание с места. А еще позже гидромуфты облегчили жизнь и водителям автомобилей. Первый серийный автомобиль с гидротрансформатором, Oldsmobile Custom 8 Cruiser, сошел с конвейера завода General Motors в 1939 году.Впервые принцип передачи крутящего момента посредством рециркуляции жидкости между двумя лопастными колесами без жесткой связи был запатентован немецким инженером Германом Феттингером в 1905 году. Устройства, работающие на основе данного принципа, получили название гидромуфта. В то время развитие судостроения требовало от конструкторов найти способ постепенной передачи крутящего момента от парового двигателя к огромным судовым винтам, находящимся в воде. При жесткой связи вода тормозила резкий ход лопастей при запуске, создавая чрезмерную обратную нагрузку на двигатель, валы и их соединения.

Признаки неисправности гидроблока

Симптомы

Характерным признаком неисправности гидроблока акпп являются повышенные вибрации и скрежет при смене передач. В отдельных случаях может отмечаться полная остановка работы двигателя при приключении селектора из режимов Parking в режим Drive. Так же довольно часто неисправность проявляется толчками, ударами и пробуксовками между передачами. Современным автомобилям, оснащенным многочисленными датчиками, при поломках выводят сообщение о повреждении коробки передач. Определить точно причину поломки можно лишь подключив компьютер к диагностическому оборудованию и проведя соответствующие тесты коробки передач. В данном случае вы сможете установить вышедший из строя элемент. Однако точно сказать характер поломки даже после проведённой компьютерной диагностики невозможно. Необходимо производить демонтаж гидроблока и его разборку.

Фото гидроблока АКПП

Самостоятельный ремонт — возможен ли?

Выполнить ремонт гидроблока могут в специализированных мастерских и сервисных центрах. Ремонт гидроблока акпп своими руками возможен лишь в том случае, если у вас имеется практический опыт работы с подобными запчастями. Вам потребуется демонтировать (в некоторых случаях) АКПП, вскрыть корпус и первым делом проверить клапаны. Самостоятельно очистить их у Вас скорее всего не получится, т.к. для этого используется профессиональное оборудование. Так же обязательно проверьте пружины гидроблока, которые имеют тенденцию к износу. Большое значение имеет обратная сборка конструкции гидроблока, если Вы допустите ошибку — последствия могут быть намного печальней замены одной лишь детали в сборе. Как вы можете заметить, провести ремонтные работы может лишь опытный специалист при наличии у него соответствующего оборудования.

Схема гидроблока

Стоимость ремонта гидроблока напрямую зависит от характера поломки. Так, например, достаточно часто отмечаются проблемы с пружинами, клапанами, блоком соленоидов. Во многих автосервисах не берутся за ремонт, мотивируя это тем, что в сборе заменить его будет дешевле. Это не всегда так, Вы можете обратиться к нам и мы с радостью выполним ремонт гидроблока недорого и качественно. Из-за того, что конструкция гидроблока является достаточно сложной, состоящая из большого количества деталей — требуется обладать огромным запасом знаний и опытом, чтобы выполнять такой ремонт. Стоимость такого ремонта может составить от 10.000 рублей , до нескольких десятков тысяч рублей. Так же существует проблема забитого гидроблока, когда золотники клапанной плиты начинают залипать. В отдельных случаях имеет смысл провести замену сломавшегося элемента, а не пытаться проводить дорогостоящую и сложную процедуру восстановительного ремонта.

Ремонт Гидроблока АКПП — Видео

Из профилактических мероприятий для предупреждения поломок гидроблока мы рекомендуем вам пристально следить за состоянием системы охлаждения акпп. Именно неправильная работа системы охлаждения является одой из самых распространенных причин повреждения данного элемента.

Ремонт гидроблока — цена в нашем сервисе

Также автовладельцу следует правильно эксплуатировать свой автомобиль и автоматическую коробку в частности. Не следует в особенности в зимнее время года начинать движение автомобиля не прогрев предварительно масло в коробке передач. Данная процедура занимает всего несколько минут и позволяет с лёгкостью выводить температуру масла в коробке передач и гидроблоке на необходимую температуру. Тем самым вы сможете обеспечить качественное охлаждение и смазку подвижных элементов.

Для прогрева коробки передач вам необходимо перевести селектор в положение Драйв (D) и удерживать тормоз в течение одной минуты. Сразу после этого вы можете начинать движение. Также следует помнить о том, что после начала движения на холодной машине не рекомендуется раскручивать мотор выше 3000 оборотов в минуту. Следуя этим нехитрым правилам, вы сможете защитить коробку передач и гидроблок от повреждения и продлите беспроблемный срок эксплуатации вашего автомобиля.
