Устройство и принцип работы гидромеханической коробки передач

Управление гидромеханической коробкой передач

Система управления переключением передач в ГМП (рис. 1) состоит из двух частей (подсистем): управляющей и исполнительной. Исполнительной частью системы управления является масляная система (рис. 1, а). Основными составными частями ее являются масляный насос 2, фильтр 3, управляющие клапаны 4, 5, главный золотник 6, гидравлические цилиндры 7, 8.

Масляный насос 2 создает давление в главной магистрали, которое подается к управляющим клапанам 4 и 5 золотникового типа. В зависимости от положения золотников управляющих клапанов и давления на выходе из них главный золотник занимает такое положение, при котором масло поступает в один из гидравлических цилиндров 7 или 8 включения фрикционов или ленточных тормозных механизмов.

45

Чаще управление основными режимами работы коробки передач осуществляется в полуавтоматическом режиме. В этом случае в управляющую систему вводится пульт с кнопками или специальный селектор, устанавливаемый на рулевой колонке или на месте рычага переключения передач.

Упрощенно работа системы управления в полуавтоматическом режиме представлена на рис. 1, б.

При установке селектора в нейтральное положение в коробке передач все передачи выключены.

В положение селектора А1 автоматически включаются первая и третья передачи и блокировка гидротрансформатора на третьей передаче.

В положении селектора А2 включаются первая и вторая передачи и блокировка гидротрансформатора на второй передаче.

При установке селектора в положение ЗХ включается передача заднего хода.

В положении ПП принудительно включается первая передача.

При изменении положения главного золотника, которое зависит от скоростного и нагрузочного режима работы, масло из главной магистрали подается под давлением к одному из выключателей 15, 16, 17, которые замыкают цепь питания электромагнитов 9, 10, 13, 14 клапанов, которые, в свою очередь, открывают доступ масла к исполнительным механизмам коробки передач.

На современных легковых автомобилях система управления автоматическими коробками передач имеет более сложную конструкцию, включающую электронные блоки управления, способные проводить анализ многих параметров и выдавать соответствующие команды исполнительным механизмам.

Пример применения электроники в управлении механической коробкой передач приведен на рис. 2.

Управление коробкой автоматическое или в ручном режиме с помощью подрулевых переключателей 4 или селектора 5, являющегося по сути джойстиком. Переход на автоматический режим работы коробки передач осуществляется кнопкой 6.
Информация от контрольных систем тормозных механизмов, электронного блока двигателя поступает в электронный блок 3 коробки передач. Туда же поступают данные о положении педали 7 управления подачей топлива и датчика 2 частоты вращения первичного вала коробки передач.

Электронный блок коробки передач выдает в нужный момент команду устройству 1 переключения передач и устройству 8 выключения сцепления, при этом номер включенной передачи высвечивается на табло панели приборов.
В ручном режиме электронный блок коробки передач обеспечивает снижение частоты вращения коленчатого вала при переходе на высшую передачу и увеличение частоты вращение при переходе на низшую передачу с целью выравнивания угловых скоростей блокируемых валов.

***

Учебные дисциплины

• Инженерная графика
• МДК.01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Плюсы и минусы гидромеханики

Автомобили, оснащенные АКПП, обеспечивают более безопасное и комфортное вождение, поскольку предоставляют возможность сконцентрироваться на дороге, не отвлекаясь на лишние действия. Особое преимущество получают начинающие водители, которым трудно использовать механику.

Важно! Если в автошколе ученик проходит обучение на авто с АКПП, он не сможет управлять транспортным средством с механической КП, так как в водительском удостоверении будет соответствующая пометка. К преимуществам автоматизированной коробки можно отнести следующее:

К преимуществам автоматизированной коробки можно отнести следующее:

• Передачи не нужно переключать вручную;
• Выполняется равномерная подача мощности. Авто, оснащенные АКПП, отличаются плавным ходом во время переключения скоростей.
• В случае с механической КП могут возникнуть трудности с троганием, при резком опускании сцепления двигатель может заглохнуть. В транспортных средствах с «автоматом» данный процесс контролируется электронными компонентами.

У коробки-автомат имеются и свои недостатки, главный из которых – это дороговизна обслуживания. Стоит отметить и высокие требования к условиям эксплуатации. Еще одним минусом является отсутствие возможности завести авто с «толкача», при севшем аккумуляторе.

Гидромеханика – это выбор тех автовладельцев, которые не стеснены в финансовых средствах и не готовы пожертвовать своим комфортом. При грамотном управлении и уходе машина с «автоматом» более надежна и безопасна в управлении.

Конструкция гидромеханики

В ГМП применяют простые ступенчатые или планетарные механизмы с электронным управлением. Принцип работы гидромеханической коробки передач в обоих вариантах заключается в изменении скорости вращения выходного вала за счёт различных передаточных чисел зубчатых передач.

Как работает вальная кпп

Устройство гидромеханической коробки передач вального типа похоже на механическую КПП. Преобразование крутящего момента происходит ступенчато через включение и отключение зубчатых передач, расположенных на параллельных валах. Количество и размер шестерённых пар соответствует определённому передаточному числу.

Первичный, входной вал, получает крутящий момент от гидротрансформатора. Через пару постоянно сцепленных шестерней мощность передаётся на вторичный вал, а затем на колёса. Для получения прямой передачи, в конструкцию добавляют промежуточный вал, а первичный и вторичный валы располагают на одной оси.

Для расширения диапазона скоростей применяются многовальные конструкции с 4 и более валами. Работа коробки при этом усложняется, увеличиваются габариты и масса. Подобные ГМП встречаются на грузовиках-тягачах.

Зубчатыми передачами управляют фрикционные многодисковые муфты. Муфта становится тормозом, когда соединяется с корпусом ГМП. Для включения блокировки масляный насос подает гидравлическое давление на фрикционы. Благодаря фрикционам скорость переключается плавно, а использование гидропривода ускоряет торможение.

Гидромеханические коробки передач вального типа плохо справляются с растущей тягой от повышения грузоподъёмности транспорта, с ужесточением требований по топливной экономичности. Рост параметров значительно увеличивает массу и габариты конструкции. По этим причинам вальные КПП заменяют на планетарные передачи.

Как работает планетарная кпп

Инженеры предпочитают устанавливать в гидромеханическую КПП планетарный механизм вместо ступенчатой конструкции по следующим причинам:

• компактные размеры;
• плавная и быстра работа;
• нет разрыва в передаче мощности при переключении передач;
• большое количество передаточных чисел за счёт использования многорядных конструкций.

Простая планетарная передача состоит из центральных шестерней: с внутренними зубьями — короны, с внешними зубьями — солнца. Между ними обкатываются зубчатые колёса сателлиты, оси которых закреплены на раме-водиле. В зависимости от конструкции водило соединено с выходным валом или коронной шестерней.

Устройство планетарной коробки определяет её принцип действия. Чтобы изменить крутящий момент гидротрансформатора, один из элементов планетарной передачи вращают, а другой элемент затормаживают. Третий элемент становится ведомым, а его скорость определяется числом зубьев всех шестерней.

Для получения прямой передачи водило и солнечную шестерню жёстко соединяют. Корона не может проворачиваться относительно закреплённой системы, поэтому механизм вращается как единый узел. Передаточное число в этом случае равно 1.

Чтобы получить задний ход, центральные шестерни вращают в одну сторону. Для этого останавливают сателлиты, блокируя водило.

В качестве тормозов планетарной коробки передач используют тормозные ленты или фрикционные диски. Блокировочные элементы работают в автоматическом режиме по сигналу электроники.

Что такое АКПП в автомобиле?

Автоматическая коробка передач – современный вид трансмиссии, который без вмешательства владельца машины способен выставить необходимое передаточное число, требуемое в зависимости от ритма движения и других сопутствующих факторов. Тем самым передачи регулируются автоматически.

Если рассматривать технический аспект вопроса, коробкой передач является только планетарная часть узла, связанная с переключением передач, образующая совместно с гидравлическим трансформатором единый автоматический агрегат.

Коробка «автомат» – отличное решение в условиях города. При качественном устройстве это надёжный и достаточно прочный модуль. Тем не менее, он болезненно реагирует на любые нарушения эксплуатации, трансмиссию можно повредить и сломать. Усовершенствованные АКПП требуют регулярного технического обслуживания и осмотра, иначе возникнут проблемы.

Чтобы не испортить автомат и не отдавать крупную сумму за его ремонт, стоит заранее узнать что это, из чего состоит и как работает. Ценные знания заметно упростят эксплуатацию и предотвратят поломку дорогостоящего модуля авто.

Электронная часть гидромеханической АКПП

Электронное управление необходимо для точности переключения передач в современных АКПП. Сейчас практически нельзя встретить трансмиссии, работа которых бы не поддерживалась электронными комплектующими. Они отвечают за:

• Функционирование АКПП. В гидромеханике эта система состоит из регуляторов давления и насосов.
• Сбор информации о действующей программе управления.
• Выработку импульсов управления.
• Исполнение команд при переключении передач.
• За защиту двигателя и трансмиссии в случае опасной ситуации.
• За ручное управление, за все операции отвечает блок, а управление происходит за счет рычага.

Электронная часть гидромеханической АКПП

Планетарная коробка передач

Планетарная коробка передач включает в себя планетарные механизмы. В простейшем планетарном механизме солнечная шестерня 6, закрепленная на ведущем валу 1, находится в зацеплении с шестернями-сателлитами 3, свободно установленными на своих осях. Оси сателлитов закреплены на водиле 4, жестко соединенном с ведомым валом 5, а сами сателлиты находятся и зацеплении с коронной шестерней 2, имеющей внутренние зубья.

Передача крутящего момента с ведущего вала 1 на ведомый вал 5 возможна только при заторможенной коронной шестерне 2 при помощи ленточного тормоза 7 или многодискового «мокрого» сцепления. В этом случае при вращении шестерни 6 сателлиты 3, перекатываясь по зубьям неподвижной шестерни 2, начнут вращаться вокруг своих осей и одновременно через водило 4 будут вращать ведомый вал 5. При растормаживании шестерни 2 сателлиты 3, свободно перекатываясь по шестерне 6, будут вращать шестерню 2, а вал 5 будет оставаться неподвижным.

В автоматических коробках передач применяются фрикционные муфты сцепления. Фрикционная муфта сцепления со­стоит комплекта покрытых слоем фрикционного материала дисков, прижатых друг к другу через прокладки в виде тонких пластин из гладкого металла.

При этом часть фрикционных дисков оснащены внутренними шлицами, часть – наружными. Прижимание дисков друг к другу обеспечивается гидравлическим поршнем 2, для выключения сцепления применяется возвратная пружина. При подаче к поршню давления рабочей жидкости диски плотно прижимаются друг к другу, образуя одно целое. Как только давление снимается, возвратная пружина отводит поршень назад и диски выводятся из зацепления. В качестве возвратных пружин могут использоваться винтовые, диафрагменные и гофрированные дисковые пружины.

Планетарный механизм

В большинстве современных АКПП гидротрансформатор действует в паре с планетарной системой. Она занимается передачей крутящего момента к фрикционным муфтам. В самом простом варианте усилие направляется на центральную шестерню (солнечную). Два дополнительных сателлита (вспомогательные шестерни) находятся в постоянной сцепке с центральной шестерней благодаря нанесенным на эти элементы зубчикам. Сателлиты не фиксируются, а свободно вращаются вокруг своих осей. Механизм шестеренок находится внутри коронного колеса, которое в зависимости от включенной передачи фиксируется или приходит в движение. В момент фиксации коронной шестерни начинает двигаться ведомый вал (на него передается усилие). В противном случае сателлиты передают момент на коронную шестерню, оставляя ведомый вал в неподвижном состоянии. Для переключения передач в планетарные АКПП устанавливаются фрикционные муфты. Каждая из них выглядит как несколько дисков, представляющих собой тонкие пластины из гладкого металла. Каждая пластинка покрыта специальным фрикционным составом, предотвращающим ее износ. На части их можно найти шлицы. Между муфтами расположены прокладки. Прижимаются друг к другу они при помощи гидравлического поршня, функционирующего при подаче рабочей жидкости. При возрастании в нем давления фрикционы плотно смыкаются, становясь почти единым целым. После падения давления жидкости в гидравлическом поршне фрикционные диски возвращаются на место с помощью пружины. Работа фрикционов тесно связана с функционированием тормозных и планетарных механизмов. На эти моменты передаются команды системы управления КПП и крутящий момент двигателя. Без их участия не производится торможение двигателем и запуск на буксире. Механический узел действует слаженно и четко.

Важно! В нейтральном положении выключаются фрикционы и тормозные механизмы. При разгоне и переключении передач фрикционы начинают действовать, а планетарные системы вращаются синхронно

Устройство и работа автоматической коробки переключения передач (АКПП)

Автоматическая трансмиссия (или автоматическая коробка переключения передач) переключает передачи самостоятельно в зависимости от скорости автомобиля и обеспечивает водителю приятные и комфортные условия для вождения автомобиля. От водителя лишь требуется вручную выбрать направление движения машины: вперёд или назад.

Отдельно выделяют роботизированную трансмиссию, где разъединение сцепления и переключение передач также происходит автоматически, но отсутствует механизм плавного переключения передач — гидротрансформатор. Зачастую такая трансмиссия — обычная механическая КПП с дисковым сцеплением, но все действия выполняются сервоприводами, в результате водителю нет нужды выполнять сложные манипуляции с рычагом КПП и согласованно действовать сцеплением. Такая трансмиссия называется секвентальной коробкой передач, может иметь автоматический и ручной режимы (в ручном водитель просто нажимает рычаг переключения передач в положение «-» или «+», повышая или понижая передачу). Например, на автомобилях BMW такая трансмиссия называется SMG — sequential manual gearbox, секвентальная ручная коробка передач.

Фрикционный торовый вариатор

Пока наиболее эффективным (с точки зрения плавного изменения коэффициента редукции) считается вариатор. Но использование в нём резинового ремня возможно лишь с агрегатами небольшой мощности (например, скутеры). Компания Audi разработала вариатор с металлическим ремнем в виде многорядной цепи. Однако, ввиду большой стоимости, трансмиссия такого легкового автомобиля оказалась неконкурентоспособной, и обычно применяется вариатор другой конструкции — ведущий и ведомый диски имеют на торцах ручьи сферического профиля (при сложении обоих дисков образующие тор), по которым обкатываются обрезиненные ролики, оси вращения которых проходит через ось вращения дисков, но могут наклоняться, либо становясь перпендикулярно оси вращения дисков, либо отклоняться в ту или иную сторону. Это — торовый вариатор.

Если оси дисков и роликов перпендикулярны, то ролик катится по ручьям обоих дисков по равноудалённым от оси путям на обоих дисках, то есть проходит одинаковые пути на обоих дисках — вариатор работает как прямая передача. Если наклонить оси вращения роликов так, что точка пересечения осей уйдёт в сторону ведомого диска, то по ручью ведущего ролики будут бежать по меньшему радиусу, а по ручью ведомого — по большему, а так как пути они проходят одинаковые по обоим дискам, то на один оборот ведущего придётся меньше одного оборота ведомого — передача будет понижающей. Если наклонить оси в обратную сторону — передача станет повышающей.

Гидротрансформатор (ГТ) (или torque converter в зарубежных источниках) служит для передачи крутящего момента непосредственно от двигателя к элементам автоматической коробки передач и состоит из следующих основных частей:

• насосное колесо или насос (pump);
• плита блокировки гидротрансформатора (lock-up piston);
• турбинное колесо или турбина (turbine);
• статор (stator);
• обгонная муфта (one-way clutch).

Гидротрансформатор работает по принципу передачи движения через слой жидкости. Степень связи насосного колеса с турбинным можно плавно изменять. Этим занимается автоматика. Минусом такого устройства являются большие потери на перемешивание жидкости (низкий КПД), что не даёт возможности использовать его непосредственно в качестве основного редуктора, а лишь в качестве жидкостной муфты сцепления.

Назначение комбинированной трансмиссии легкового авто

Образ жизни современных водителей существенно меняется и сегодня все больше требований предъявляются к созданию оптимальных комфортных условий во время вождения. Стандартные узлы автомобилей терпят существенные изменения, среди ярких примеров можно выделить комбинирование механической и гидравлической КП. Если говорить о гидромеханической трансмиссии и что это такое, первым делом стоит понять, в чем ее предназначение. Главное отличие заключается в плавном изменении вращающего движения. Облегченное управление позволило отказаться от использования сцепления, поскольку комбинированная КП отвечает за все процессы. При АКПП можно говорить о следующих ситуациях, касающихся управления авто:

• Во время переключения скоростей трансмиссия отключается от силового агрегата.
• Если дорожные условия меняются, величина вращающего момента также будет менять свое значение.

Использование АКПП на авто позволяет получить несколько неоспоримых преимущества. Помимо автоматизации переключения скоростей стоит отметить также повышение эксплуатационных характеристик силового агрегата и коробки и улучшение проходимости транспортного средства в условиях бездорожья.

Планетарная коробка передач

Планетарная коробка передач включает в себя планетарные механизмы. В простейшем планетарном механизме солнечная шестерня 6, закрепленная на ведущем валу 1, находится в зацеплении с шестернями-сателлитами 3, свободно установленными на своих осях. Оси сателлитов закреплены на водиле 4, жестко соединенном с ведомым валом 5, а сами сателлиты находятся и зацеплении с коронной шестерней 2, имеющей внутренние зубья.

Передача крутящего момента с ведущего вала 1 на ведомый вал 5 возможна только при заторможенной коронной шестерне 2 при помощи ленточного тормоза 7 или многодискового «мокрого» сцепления. В этом случае при вращении шестерни 6 сателлиты 3, перекатываясь по зубьям неподвижной шестерни 2, начнут вращаться вокруг своих осей и одновременно через водило 4 будут вращать ведомый вал 5. При растормаживании шестерни 2 сателлиты 3, свободно перекатываясь по шестерне 6, будут вращать шестерню 2, а вал 5 будет оставаться неподвижным.

В автоматических коробках передач применяются фрикционные муфты сцепления. Фрикционная муфта сцепления со­стоит комплекта покрытых слоем фрикционного материала дисков, прижатых друг к другу через прокладки в виде тонких пластин из гладкого металла.

При этом часть фрикционных дисков оснащены внутренними шлицами, часть – наружными. Прижимание дисков друг к другу обеспечивается гидравлическим поршнем 2, для выключения сцепления применяется возвратная пружина. При подаче к поршню давления рабочей жидкости диски плотно прижимаются друг к другу, образуя одно целое. Как только давление снимается, возвратная пружина отводит поршень назад и диски выводятся из зацепления. В качестве возвратных пружин могут использоваться винтовые, диафрагменные и гофрированные дисковые пружины.

Режимы работы

Как переключаются передачи в АКПП? Это реализовано в виде рычага-селектора, который расположен в удобном месте для доступа водителя. На поверхности рычага находится кнопка, которую нажимает водитель, чтобы выбрать нужный режим. Селектор-переключатель имеет несколько направлений:

• Р (англ. Park) – режим выбирают в условиях длительной стоянки или прогрева двигателя (часто применяют в пробке). Это аналог стояночного тормоза, но не с прижатием тормозных колодок, а блокировкой вала. Если установить этот режим на склоне, то машина скатится вниз;
• N (англ. Neutral) – вал не заблокирован, машину можно буксовать. Можно включать при короткой стоянке. Это аналог нейтралки на «механике»;
• D (драйв, англ. Drive) или A (автомат) – движение впёрёд в обычных условиях, передачи подбираются в автоматическом режиме;
• L (D2, B) – пониженная передача, транспорт двигается в сложных условиях, на бездорожье, при крутых подъёмах и резких спусках. Скорость меньше 40 км/ч;
• 2 – движение не выше 2 передачи;
• 3 – движение не более 3 передачи;
• R (реверс, англ. Reverse) – задний ход (скорость). Включать следует при полной остановке мотора и нажатии педали тормоза;
• S (англ. Sport), PWR (Power) – это спортивный режим. Повышаются динамические показатели благодаря увеличению оборотов мотора. Повышается расход топлива;
• Normal – езда происходит в плавном и экономичном режиме;
• Manual (M) — передачи подбирает водитель, используется в зимнее время или при езде в бездорожье. Используются кнопки «+» и «–». Похож на механический режим переключения как в МКПП, но попроще;
• W (англ. Winter) или Это зимний режим, когда трогание с места начинается со 2 или 3 передачи. Не следует часто ездить в таком режиме из-за возможности перегрева КПП;
• E – экономичный режим;
• Hold – это удержание, применяется вместе с режимами «D» «L» и «S».

Дополнительные режимы:

• D3, O/D OFF – включение только 1,2 или 3 передачи. Это городской режим, который снижает экономность топлива;
• O/D или (D) – овердрайв при превышении скорости включается 4 передача. Подходит для движения по трассе;
• Shift lock release (Shift lock) – происходит разблокировка селектора, срабатывает только при выключенном моторе.

На тяжёлой технике, например, тракторе с АКПП, выбираются следующие режимы: силовой, транспортный, замедленный, направление движения. Также здесь водитель может самостоятельно принудительно включить любую передачу.

Гидравлическая автоматическая трансмиссия

Благодаря требованиям европейцев, автоматическая трансмиссия, работа которой основана на гидротрансформаторе, очень серьезно дорабатывалась и имеют такие режимы:

• экономичный режим;
• спортивный режим;
• зимний режим.

В список элементов гидравлической коробки-автомата входят:

• механическая КП;
• гидротрансформатор;
• насос рабочей жидкости;
• планетарный редуктор;
• тормозная лента;
• система охлаждения и управления.

Гидротрансформатор способствует передаче крутящего момента двигателя к механической КП. Гидротрансформатор имеет 2 лопастные машины, а именно центробежный насос с центростремительной турбиной. В нем также присутствует обгонная муфта, реакторное колесо и блокировочная муфта.

Благодаря насосному колесу обеспечивается соединение с коленвалом двигателя. А турбинное колесо способствует соединению механической КПП. Между ними закрепляется реакторное колесо, которое остается неподвижным. Все колеса в гидротрансформаторе имеют лопасти с каналами, благодаря которым обеспечивается проход рабочей жидкости, так как работа гидротрансформатора заключается в ее постоянной циркуляции, что способствует переходу энергии от двигателя к КП.

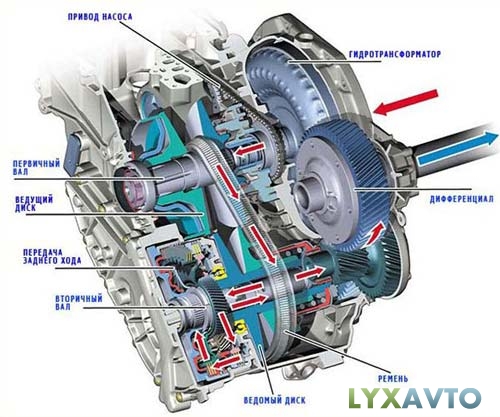

Вариатором является бесступенчатая АКПП, в передачах которой нету передаточного фиксированного числа. Часто автолюбители встают перед выбором и задаются вопросом, что лучше ? При сравнении вариатора с любыми другими видами трансмиссий, его огромным плюсом является эффективное использование всей мощности двигателя. Что можно объяснить тем, что обороты коленвала оптимально сопоставляются с нагрузкой на транспортное средство, что способствует высокой экономии топлива.

Передвижение на машине с вариаторной трансмиссией является довольно комфортным, благодаря отсутствию рывков и постоянному изменению крутящего момента. В вариаторную АКПП входят такие элементы:

• дифференциал;
• раздвижные шкивы;
• гидротрансформатор;
• клиновидный ремень;
• планетарный механизм (для задней передачи);
• блок управления (электрический);
• гидравлический насос.

Раздвижные шкивы имеют вид двух клиновидных щек, которые расположенные на одном валу, а в действие их приводит гидроцилиндр, который сжимает диски, исходя от оборотов. В таком виде трансмиссии гидротрансформатор имеет такой же набор функций. Но, в свою очередь, вариатор не считают конкурентом для автомата классического, из-за невозможности совмещения его с мощными двигателями.

Гидротрансформатор

Гидротрансформатор представляет собой гидравли­ческий механизм, который размещен между двигателем и механической коробкой передач. Он состоит из трех колес с лопатками:

• насосного (ведущего);
• турбинного (ведомого);
• реактора.

Насосное колесо 3 закреплено на маховике 1 двигателя и образует корпус гидротрансформатора, внутри которого размещены тур­бинное колесо 2, соединенное с первичным валом 5 коробки передач и реактор 4, установленный на роликовой муфте 6 свободного хода. Внутренняя полость гидротрансформатора на 3/4 своего объема заполнена специальным маслом малой вязкости.

Каждое колесо имеет наружный и внутренний торцы, между которыми располагаются профилированные лопасти, образующие каналы для протока жидкости. Все колеса гидротрансформатора максимально приближены друг к другу, а вытеснению жидкости препятствуют специальные уплотнения.

При работающем двигателе насосное, колесо вращается вместе с маховиком двигателя. Масло под действием центробежной силы поступает к наружной части насосного колеса, воздействует на лопатки турбинного колеса и приводит его во вращение. Из турбинного колеса масло поступает в реактор, который обеспечивает плавный и безударный вход жидкости в насосное колесо и существенное увеличение крутящего момента. Таким образом, масло циркулирует по замкнутому кругу и обеспечивается передача крутящего момента в гидротрансформаторе.

Характерной особенностью гидротрансформатора является увеличение крутящего момента при его передаче от двигателя к первичному валу коробки передач. Наибольшее увеличение крутящего момента на турбинном колесе гидротрансформатора получается при трогании автомобиля с места, при этом коэффициент трансформации может составлять до 2,4. В этом случае реактор неподвижен так как заторможен муфтой свободного хода. По мере разгона автомобиля увеличивается скорость вращения насосного и турбинного колес. При этом муфта свободного хода расклинивается и реактор начинает вращаться с увеличивающейся скоростью, оказывая все меньшее влияние на передаваемый крутящий момент. После достижения реактором максимальной скорости вращения гидротрансформатор перестает изменять крутящий момент и переходит на режим работы гидромуфты. Таким образом, происходит плавный разгон автомобиля и бесступенчатое изменение крутящего момента.

Гидротрансформатор автоматически устанавливает необходимое передаточное число между коленчатым валом двигателя и к ведущими колесами автомобиля, Это обеспечивается следующим образом: с уменьшением скорости вращения ведущих колес автомобиля при возрастании сопротивления движению возрастает динамический напор жидкости от насоса на турбину, что приводит к росту крутящего момента на турбине, следовательно, на ведущих колесах автомобиля.

КПД гидротрансформатора определяет экономичность его работы. Максимальное значе­ние КПД гидротрансформатора может быть от 0,85 до 0,97, но обычно находится в диапазоне от 0,7 до 0,8. В комплексном гидротрансформаторе на режиме гидромуфты можно получить максимальное значение КПД до 0,97.

Изменение режимов работы гидротрансформатора происходит автоматически. Если увеличивать нагрузку на выходе из гидротрансформатора, то происходит уменьшение угловой скорости турбины, что приводит к увеличению коэффициента трансформации.

К сожалению, гидротрансформатор имеет малый диапазон передаточных чисел, не обеспечивает движения задним ходом, не разобщает двигатель от трансмиссии (необходима сложная система опорожнения проточных частей от рабочей жидкости). Поэтому за гидро­трансформатором устанавливают специальную планетарную коробку передач, которая компенсирует указанные недостатки.

Роль АКПП с гидромеханическим управлением

Для автомобиля и подобного ему транспортного средства трансмиссией является узел, который передает от двигателей к колесам крутящий момент. Так это выглядит в автомобилях со сцеплением, но их постепенно вытесняют с рынка АКПП. «Автоматы» сегодня ставят все чаще. В них не предусмотрено сцепления, а передачи переключаются автоматически. Гидромеханика помогает облегчить задачу смены передач во время движения. В классических коробках при управлении автомобилем выполняются следующие процессы:

• отключение трансмиссии от двигателя в момент смены передач;
• при изменении дорожных условий изменение величины крутящего момента.

Корпус гидротрансформатора вращается вместе с насосным колесом. Турбина с корпусом не связана (за исключением периода блокировки ГТ) – она соединена с валом коробки. Реактор при этом закреплен через обгонную муфту – она не дает ему проворачиваться под напором потока, когда разница в скорости вращения насосного и турбинного колес велика, но позволяет вращаться вместе с ними в одном направлении, когда автомобиль движется с постоянной скоростью и проскальзывание ГТ минимально. Так удается поднять КПД коробки.

Для выполнения этих действий и необходима гидромеханическая АКПП. Она одновременно выполняет функции сцепления и трансмиссии. Эту коробку специально придумали для использования в городских условиях, где постоянно выжимать сцепление может быть проблематично из-за частых остановок в пробках. Управляется автомобиль с гидромеханикой при помощи педалей тормоза и газа.

Сильные и слабые стороны гидромеханики

Гидромеханическая коробка представляет собой последовательное соединение трансформатора, планетарного узла с фрикционами гидравлической системы управления. Ее основное достоинство – отсутствие необходимости водителю переключать передачи вручную. Электроника делает это точно, благодаря чему отсутствует дискомфорт при движении, а двигатель не подвергается перегрузкам. Их отсутствие помогает сохранить его в целости на долгое время. При начале движения передача мощности также происходит без прерывания и рывков, что делает гидромеханику более совершенной, превосходящей по своим характеристикам механические коробки передач. Не зря их используют не только в автомобилестроении, но и устанавливают на танки (в Америке и Германии).

Важно! Если вы выбираете автомобиль, на котором преимущественно будете двигаться по городу, то стоит выбирать именно гидромеханическую АКПП. С ее помощью у вас не возникнет неудобств при остановках в пробках или на светофорах

Слабой частью такой АКПП является гидротрансформатор

Недостатком такого механизма является его высокая стоимость и техническая сложность. При переключении передач можно заметить потерю производительности за счет пробуксовки фрикционов и тормозных лент. Слабой частью такой АКПП является и гидротрансформатор, из-за которого теряется крутящий момент. Несмотря на явные преимущества эффективность гидромеханики по результатам замеров составляет 86%, тогда как у обычной коробки она достигает 98%. Еще один недостаток – необходимость устанавливать системы подпитки охлаждения гидроагрегата. Они занимают место под капотом, из-за чего моторно-трансмиссионный отсек имеет большие габариты. Также автомобили с установленной гидромеханикой нельзя завести путем толкания или перемещения его на тросе. Для этой разновидности коробки, как и во всех автоматах, характерно отсутствие возможности регулировать потребление топлива. Описанный вариант гидромеханической АКПП является одним из самых примитивных. Сегодня разрабатываются более совершенные трансмиссии, которые устанавливают на легковые автомобили, выпущенные в последние годы. Гидромеханикой рекомендуется пользоваться тем, кто недавно сел за руль. Для новичка она незаменима тем, что самостоятельно переключать передачи нет необходимости.

Сравнение экономической составляющей эксплуатации

Трансмиссионную жидкость в CVT приходится менять чаще и ее стоимость выше. При этом АКПП требует почти в 2 раза большее количество масла во время каждой замены, поэтому по данному критерию коробки практически не отличаются.

Экономный расход топлива вне конкуренции у вариатора. Несмотря на все попытки автопроизводителей снабдить АКПП экономным режимом, низкий КПД автомата не позволяет приблизится к показателям бесступенчатых коробок. Главное отличие вариатора в виде достаточно жесткой передачи усилия от двигателя в трансмиссию позволяет хорошо экономить на заправке топливом.

Для того, чтобы определиться, какая трансмиссия больше подходит конкретному автовладельцу, необходимо знать его главные требования, предъявляемые к автомобилю. Так, например, желание мало платить за топливо способна удовлетворить бесступенчатая коробка передач. При этом покупать железного коня с CVT в маленьком городе без развитой сети сервисных центров стоит, только заранее определившись с местом проведения технического обслуживания.
