Ремонт гидроблока акпп

Типовые неисправности и ремонт гидроблоков АКПП: коротко о главном

Как правило, ремонт гидроблока требуется в случае пренебрежительного обслуживания АКПП, естественного износа коробки при большом пробеге или в результате заливки низкокачественного трансмиссионного масла. Типичные признаки неисправности гидроблока АКПП следующие:

• Посторонний шум или скрежет в АКПП – проблема происходит в результате сбоя работы регулировочных клапанов или маслонасоса, а также при засорении масла и соленоидов. Появление постороннего шума в коробке является первым косвенным признаком необходимости во внеплановом обслуживании КПП;

• Появление вибрации коробки – нарушенный обмен трансмиссионной жидкости ведет к перепадам давления масла в гидроблоке, в результате чего происходит вибрация при движении авто или в момент переключения передач. Причина неисправности: засорение соленоидов, переизбыток продуктов износа в масле, нарушение работы маслонасоса.

• Толчки или рывки в работе коробки – критическое засорение гидроблока. Причины: низкое качество трансмиссионного масла, засорение соленоидов, отказ электронных датчиков или ЭБУ коробки.

• Пробуксовка автомобиля – проблемное переключение передач или пробуксовка авто в движении свидетельствуют об низком качестве рабочей жидкости АКПП, засорению регулировочных клапанов или соленоидов, скорой поломки маслонасоса.

Обратите внимание! В случае нестабильной работы автоматической коробки передач промывка гидроблока и замена трансмиссионной жидкости строго обязательна. В противном случае запас прочности коробки будет быстро сокращаться.. Ресурс эксплуатации гидроблока АКПП напрямую зависит от качества обслуживания коробки и стиля вождения

По регламенту автопроизводителей в гидроблоке необходимо:

Ресурс эксплуатации гидроблока АКПП напрямую зависит от качества обслуживания коробки и стиля вождения. По регламенту автопроизводителей в гидроблоке необходимо:

1. Каждые 60-80 000 км пробега производить замену трансмиссионной жидкости;

2. Каждые 80-150 000 км (в зависимости от сборки коробки) менять соленоиды;

3. Промывать магистральные каналы и обновлять ПО электронного блока управления.

Помните! Ресурс эксплуатации и стоимость ремонта гидроблока во многом зависит от качества трансмиссионной жидкости в коробке. Своевременная замена масла с полноценной промывкой всех каналов АКПП позволит существенно продлить ресурс коробки.

Признаки неисправности гидравлического блока, симптомы

Первый признак, который свидетельствует о неисправности гидравлического блока, появляется в процессе эксплуатации автоматической коробки. Симптомы неисправности, это сильная вибрация и треск при переключении передач. В тяжелых случаях, прекращение работы силового агрегата при переходе коробки с режима на режим. Как правило, это происходит при переходе с режима Parking в режим Drive. Частое подтверждение неисправности: толчки, удары и пробуксовка.

Современные транспортные средства укомплектованы датчиками, выводящими информацию о поломке в виде кода на экран бортового компьютера. Для постановки точного диагноза и выявления поломки, бортовой компьютер автомобиля подключается к диагностическому стенду, предназначенному для проверки работоспособности гидроблоков. Проведение тестов автоматической коробки позволят выявить неисправный элемент. Детальная информация о поломке получается после снятия и полной разборки клапанной плиты.

Самостоятельный ремонт — возможен ли?

Некоторые владельцы, желая сэкономить, пытаются отремонтировать гидравлический блок самостоятельно. Помните, что АКПП серьёзное и сложное устройство, ремонт которого требует практики и умения. Для надлежащего выполнения работ необходимо иметь хотя бы представление о том, как ремонтируют гидроблоки АКПП. Допущенные ошибки при самостоятельном ремонте приведут к непоправимым последствиям, как результат, теряется больше.

Ремонт гидравлического блока АКПП включает следующие действия:

• Диагностика, определение фронта работ;
• Снятие клапанной плиты с посадочного места коробки;
• Промывка гидроблока АКПП;
• Осмотр и определение работоспособности электромагнитных клапанов;
• Определение деталей, подлежащих замене;
• Восстановление блока управляющих клапанов;
• Сборка и калибровка клапанной плиты;
• Монтаж плиты на рабочее место.

Правильное решение о замене электромагнитных клапанов принимается специалистом. Соленоиды с небольшим загрязнением восстанавливаются, после чего они способны проработать довольно долго. Сильно поврежденные соленоиды лучше заменить, так как их восстановление обойдется дороже покупки новых.

Ремонт гидравлического блока для неопытного пользователя дело сложное, однако, сделать самостоятельный демонтаж с целью замены, или чистки, возможно. Тем более, операция не требует сложных манипуляций и экономит средства.

Демонтаж гидравлического блока:

• Слить трансмиссионную жидкость из коробки;
• Снять аккумуляторную батарею;
• Отключить разъёмы электромагнитных клапанов;
• Выкрутить болты крепления;
• Снять гидравлический блок.

Чистка гидроблока АКПП:

• Раскрутить болты гидравлического блока;
• Снять крышку гидравлического блока;
• Снять фильтр и электромагнитный клапан гидравлического блока;
• Сделать промывку гидравлического блока и деталей;
• Собрать гидравлический блок в обратном порядке.

Чистить механизм рекомендуется специальной моющей жидкостью, или же очистителем для карбюратора. Установка клапанной плиты проводится в обратном порядке демонтажу. Перед установкой рекомендуется поменять уплотнительную прокладку, сборка проводится аккуратно и внимательно, с последующей проверкой правильности переключения передач.

После установки гидравлического блока на место, заливаем в коробку 4 литра трансмиссионной жидкости, предварительно разогрев до 50-60°С. Заводим машину, устанавливаем АКПП в режим парковки и на работающей силовой установке откручиваем пробку проверки уровня жидкости. Если масло полилось тонкой струйкой, порядок, уровень допустимый. Капает, либо не льётся, надо залить пол литра смазки и повторить процедуру контроля.

Промывка гидроблока AL4, DP0 арт. 2570.E2, 2570.E6

   • После снятия гидроблока, промойте все клапана (сверху и сбоку);

   • Выкручиваем 8 торксов, сниаем, моем. Под крышкой будет маленький фильт и электроклапан-модулятор, снимаем, моем.


Как разобрать гидроблок?

   • Собираем в обратном порядке.

3. Обратная установка гидроблока

   • Перед установкой ГБ сервис бокс рекоммендует заменить эти две резинки;

Меняем 2 резинки

   • Будьте внимательны, смотрите, чтобы проводка не попала под гидроблок, иначе ее можно повредить и будет у вас замыкание на кузов.

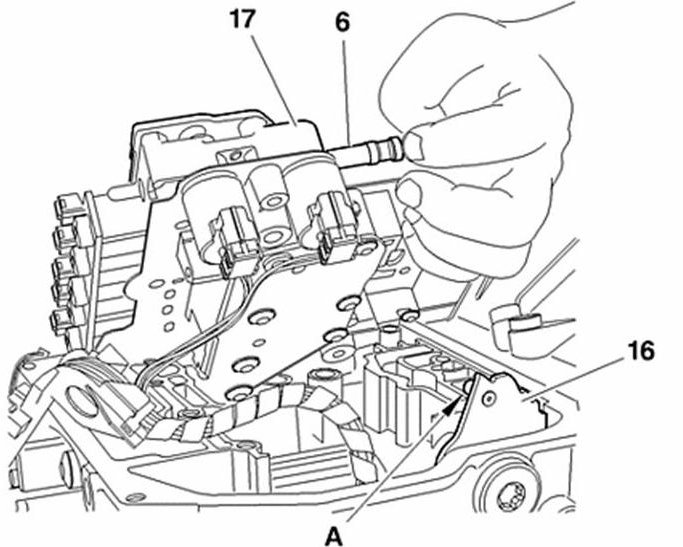

ВНИМАНИЕ : Убедиться, что механический клапан (6) входит в выступ (A) зубчатого сектора (16)

   • Ставим на место, иначе не будут переключаться передачи, еще развнимательно проверяем, что бы провода были внутри;

   • Установить на место крепежный болт гидравлического блока (Затяжка моментом 0.8 дН.м) Следовать указанной последовательности;
   • Подсоединить 6 секансных электромагнитных клапанов;
   • Убедиться в правильной работе механизма переключения передач во всех положениях. Для этого подключаем аккум, поворачиваем ключик в первое положение, нажимаем на тормоз и смотрим правльность включения всех передач;


Установить:
   • Картер (2) с новой прокладкой;
   • Болт крепления картера (1) (Затяжка моментом 1.0 дН.м);
   • Втулка воздушного фильтра.

4. Заливаем масло, проверяем уровень

После сборки заливаем новое масло Mobil ATF LT 71141 (раньше выпускали под брендом esso и total, но тотал выкупил мобил).

   • Заливаем масло, 4.5 литра. Доводим температуру масла акпп до 58-68 градусов.(обычно включение первой скорости вентилятора или при помощи Peugept Planet 2000);
   • При работающем двигателе : Снять пробку уровня (6 граней по 19 мм).

Если масло вытекает тонкой струйкой, а затем капает — уровень правильный.

   • Масло вытекает в виде капель, а затем перестает вытекать;
   • Выключить двигатель;
   • Дать остыть;
   • Добавить 0,5 литров масла;
   • Начать процедуру сначала;
   • Переодически заменять уплотнительную прокладку сливной пробки;
   • Затянуть пробку (Затяжка моментом 2.4 дН.м).

Сливная пробка (1), заливная горловина (2).

Памятка:
Объем заливаемого масла:
— после слива масла — 3,5-4 л.;
— после слива жидкости и замены гидравлического блока — 4-4,5 л.;

Устройство гидравлического блока

Как уже говорилось, гидравлический блок, это звено в управлении движением трансмиссионной жидкости, давлением и доступом к необходимым точкам механической части коробки. Узел состоит из корпуса, клапанов и пружин. Корпус блока представляет собой алюминиевые части, соединенные между собой. Клапана, расположенные в корпусе, либо механические, либо соленоиды.

Электромагнитный клапан гидроблока АКПП, или соленоид, это электромеханическое устройство, регулирующее поток жидкости. В состав входит корпус, соленоид, с установленным диском или поршнем для регулировки потока. Соленоид представляет собой электромагнит с установленным сердечником внутри, при подаче напряжения на катушку сердечник втягивается и перекрывает канал с жидкостью. При отключении напряжения, клапан возвращается в исходное положение.

Типы клапанов гидравлического блока:

• Клапана, регулирующие давление;
• Клапана, управляющие переключением;
• Клапана, перераспределяющие потоки жидкости;
• Клапана плавной регулировки давления.

Неисправности гидроблока АКПП: причины поломок

Как видно, гидроблок распределяет потоки рабочей жидкости по каналам. Более того, подача трансмиссионной жидкости ATF происходит под давлением.

Если же давления оказывается недостаточно, коробка – автомат перестает корректно работать, появляются толчки, удары при переключении передач, АКПП пинается. Также водитель может заметить появление сильных вибраций, скрежет, проскальзывание передач (пробуксовки), задержки между переключениями и т.п.

Итак, чаще всего неисправности гидроблока АКПП связаны с качеством трансмиссионного масла и несоблюдением правил эксплуатации автомобиля с автоматической коробкой.

Например, грязное масло (жидкость АТФ) содержит в себе стружку, продукты износа коробки, а также заметно теряет свои свойства. В результате происходит загрязнение клапанов гидроблока, на поверхностях каналов, золотников, муфт и других элементов появляются задиры.

Если же говорить об эксплуатации АКПП, перегрев коробки — автомат ухудшает свойства трансмиссионного масла, что также приводит к поломкам гидроблока.  Еще гидроблок выходит из строя в том случае, если водитель активно нагружает АКПП (буксирует прицеп, резко разгоняется с места, буксует в грязи или снегу).

Чтобы продлить срок службы АКПП и гидроблока, необходимо своевременно производить замену рабочей жидкости АТF (каждые 50-60 тыс. км.), а также при необходимости промывать гидроблок. Также может потребоваться замена соленоидов.

Ремонт гидроблока и диагностика неисправностей АКПП

Достаточно часто описанные выше симптомы  и признаки в виде рывков и толчков коробки автомат указывают на проблемы с гидроблоком. При этом диагностику нужно проводить незамедлительно.

Дело в том, что дальнейшая эксплуатация коробки  будет означать, что  если «автомат» работает с толчками, пинками и ударами, такая некорректная работа  станет причиной поломки остальных деталей АКПП. Результат — сильное удорожание ремонта автоматической коробки.

Чтобы провести начальную проверку гидроблока,  коробку нужно разбирать, после чего корпусные плиты проходят так называемый вакуум-тест. Такая диагностика позволяет определить степень изношенности элемента.

Если это необходимо, выполняется ремонт гидроблока АКПП или замена гидроблока. В том случае, когда проводится ремонт, прежде всего, после демонтажа гидравлического блока клапанную плиту необходимо тщательно промыть. Также промываются остальные элементы, проверяется работоспособность клапанов (соленоидов), меняются уплотнители и т.д.

Почему гидравлический блок приходит в негодность

Гидравлический блок, надёжная и долговечная конструкция. Механизм изделия рассчитан и отработан до мелочей, способен прослужить десятки лет. Встречались экземпляры, отработавшие по 20 лет без нареканий и работавшие дальше. Заслуга такого срока эксплуатации, уход и бережное отношение к коробке. Как правило, неисправность узла, связана с износом отдельных элементов и загрязнением каналов по причине агрессивной манеры вождения и несвоевременной замены трансмиссионной жидкости.

Важно ответственно подойти к замене масла в механизме. Периода замены соблюдать, как указано в документации к коробке

Покупая масло, отдавать предпочтение только той продукции, которая рекомендована для применения в эксплуатируемом автомате. Марка и характеристики жидкости должны соответствовать требованиям.

Причины выхода гидравлического блока из строя:

• Несвоевременная замена масла, эксплуатация механизма на старом масле, содержащем продукты износа;
• Загрязнение клапанов гидравлического блока;
• Частый перегрев АКПП;
• Задиры и царапины на поверхностях каналов, золотников, муфт блока;
• Потеря упругости пружинами блока;
• Окисление контактов соленоидов блока;
• Агрессивное вождение, как следствие, износ фрикционов.

Что такое гидроблок в коробке-автомат: немного теории

Гидроблок представляет собой металлическую плиту, состоящую из магистральных гидравлических каналов с набором регулирующих клапанов и контрольных датчиков. Функциональное предназначение гидроблока – распределение давления трансмиссионной жидкости внутри АКПП. Система гидравлических клапанов внутри гидроблока:

• Передает крутящий момент двигателя от гидротрансформатора на планетарный механизм АКПП;

• Обеспечивает переключение передач и режимов эксплуатации коробки;

• Реализует передачу трансмиссионной жидкости на теплообменник для охлаждения.

Регулировка трансмиссионной жидкости внутри гидроблока осуществляется за счет соленоидов – электромагнитных клапанов, которые перекрывают магистральные каналы для перенаправления потоков ATF масла. Управление соленоидов осуществляется в автономном режиме на основе данных электронного блока управления АКПП, определяющим необходимость в переключении клапанов по информации, полученной от контрольных датчиков.

Ремонт АКПП DP0, AL4 своими руками

В данном материале мы постараемся рассмотреть один из способов решения проблемы ударов АКПП, перехода в аварийный режим и прочих прелестей типа разброса давления.

Хотелось бы повториться и повторно озвучить, что НОРМАЛЬНО для этой коробки (это ведь разработка аж с 80-ых годов, просто постоянно модернизируется)

К сведению

Легкие толчки в AL4 допустимы! Это действительно конструктивная особенность автомата AL4. В АКПП есть детали, которые обладают излишней инерционностью;
Проверить подушки двигателя! Прежде чем бороться с толчками нужно обязательно проверить состояние подушек двигателя

Если подушки изношены – разумеется заменить;
Внимание уровню и свойству маслу в автомате! Каждые 20 тысяч пробега проверять уровень масла или делать частичную замена масла. Частичная замена делается без разбора автомата, за пять минут, 4 литра

Замену и проверку уровня делать только у грамотных специалистов, так как правильный уровень масла в AL4 выставляется по регламенту на полстраницы;
Планетарка этой коробки исключительно надежна, за свою практику ни разу не видел DP0 с убитыми шестернями

Как самому заменить масло в АКПП DP0 (AL4)?

Заветная коробка

Когда нужна замена гидроблока коробки-автомат?

Большинство проблем с гидравлической плитой АКПП устраняется заменой соленоидов, а также промывкой или чисткой ультразвуком внутренних полостей. Однако при критическом засорении может потребоваться замена всего агрегата – поврежденный гидроблок трудно поддается ремонту и восстановлению. Установка новой гидроплиты необходима если:

• Гидравлические магистрали критично поцарапаны абразивом, содержащимся в масле;

• Присутствует люфт на всех муфтах и золотниках;

• Повреждены фиксирующие элементы – пружины, подшипники, стопорные кольца;

• Имеется нарушение целостности самого гидроблока в следствии удара или ДТП.

Помните, при появлении любой проблемы с гидроблоком оперативное вмешательство позволит устранить неисправность на локальном уровне. В противном случае в скором времени может потребоваться капитальный ремонт всей коробки.

Как производится ремонт гидроблока

Ремонт гидроблока АКПП своими руками проводят в следующей последовательности:

1. Запасаются материалами, мануалами, схемами по ремонту своей гидроплиты. Покупают новые уплотнители.
2. Проводят компьютерную диагностику, по кодам ошибок выявляют неисправность.
3. Сливают масло.
4. Снимают поддон.
5. Откручивают гидроблок.
6. Перед разборкой и ремонтом фотографируют состояние «до». Подготавливают «гармошку»-поддон для снятых деталей.
7. Снимают соленоиды, откручивают болты, разделяют корпус, выкидывают старые уплотнители. Детали раскладывают в «гармошку» в порядке демонтажа.
8. Извлекают клапаны, запорные шарики и пружинки. Исправные клапаны легко двигаются по каналу.
9. Осматривают плиту.
10. Очищают и промывают корпус от продуктов износа и масла.
11. Проверяют сопротивление соленоидов.
12. Собирают в обратном порядке с новыми прокладками и заменой неисправных деталей.
13. Устанавливают гидроблок и поддон с новой прокладкой.
14. Заливают жидкость и проверяют уровень.

Для переборки и ремонта гидроблока используют ремкомплекты производства:

• Sonnax;
• Мастеркит;
• Precision;
• АТОК;
• Оверолкит;
• Транстек.

Технические характеристики aisin aw60 41sn af17

Именно коробка Aisin AF17 (AW60 41sn) стала успешной. Эта серия была адаптирована на базовые модели малолитражных транспортных средств. Компания Айсин Варнер (Aisin Warner) разработала первые модификации серии AW60 41 sn в 1995 году. Американцы дали ей название AF 13.

Тремя годами позже японская компания Айсин произвела на свет более усиленную модификацию вышеописанной коробки в серии AW60 41sn. При этом были излечены многие болезни, с которыми сталкивались автовладельца АКПП AF 13.

С 1998 года по 2011 годы модификация AF17 имела широкую популярность и устанавливалась на автомобили от многих производителей. АКПП использовалась на транспортных средствах с объем двигателя не более 1,8 литра. А крутящий момент составлял 180 Нм.

Производитель изначально устанавливает жизненный ресурс АКПП без капитального ремонта в 300 тысяч километров пробега. При этом рекомендуется регулярная смена трансмиссионной жидкости через каждые восемьдесят тысяч километров. А также АКПП нуждается только в оригинальной смазке от производителя – Toyota ATF Type IV.

Основные причины ремонта гидроблока АКПП

Основными причинами появления каких-либо дефектов гидроблока, как показывает практика, является использование некачественного технического масла, а также несвоевременная замена изношенных систем и механизмов. Дополнительно, на состояние детали существенную роль оказывает спортивный тип езды, когда перегрев АКПП становится неизбежным.

Важно! Как только водитель ощущает сложности при переключении скоростей, почувствует постоянные толчки при езде, рекомендуем срочно посетить автосервис, чтобы произвести ремонт гидроблока АКПП. Стоимость ремонта зависит от марки автомобиля, общего объема повреждений, срочности предоставления услуг

Специалисты «Кволити Моторс» каждый случай разбирают индивидуально, а цена за проведенные работы рассчитывается по прайсу.

Чаще всего они выходят из строя из-за загрязнения клапанов. И чтобы их очистить применяется специальное оборудование, позволяющее ремонт произвести быстро, качественно и недорого. После осуществления всех восстановительных операций, узел собирается согласно указаниям производителя и обязательно тестируется работоспособность системы (если все хорошо работает, ремонт гидроблока АКПП потребуется не скоро).

Анализируя состояние АКПП, мастера нашего автосервиса обращают внимание на состояние пружин, подверженные ослаблению или скоротечному износу при агрессивной манере езды. При диагностике состояния пружин используются только сертифицированные измерительные инструменты, которые позволяют производить диагностику агрегатов максимально точно

Услуга обходится достаточно дешево и позволяет избежать ненужных трат на внеплановый ремонт гидроблока АКПП.

Большое внимание при ремонте уделяется царапинам, нередко возникающих на отверстиях или плунжерах. Механические дефекты появляются вследствие воздействия частиц, которые могут находиться в масле

Чтобы привести поверхность в исходное состояние, используется специальное оборудование по обработке металлических покрытий. Производя ремонт гидроблока АКПП, наши специалисты используют многофункциональные инструменты и подлинные материалы, компетентно и грамотно восстанавливают заводские технологические настройки АКПП.

Ремонт гидроблока АКПП профессионалами

Проводимые мастерами автосервиса в Москве ремонтно-восстановительные работы гидроблоков позволяют избежать многочисленных неприятностей. Имеющийся на складе запас комплектующих элементов, необходимых для восстановления функций АКПП, позволяет производить ремонт коробок передач всех моделей автомобилей. Если детали на складе не окажется, мы можем срочно заказать изделия официальным представителям завода-изготовителя, чтобы осуществить ремонт гидроблока АКПП максимально быстро и качественно.

Вопрос к Discovery

Так как же гидроблок работает? Принцип заключается в чётком взаимодействии датчиков, соленоидов, клапанов-регуляторов работы АКПП транспортного средства. Его устройство схоже с человеческим мозгом, что и определило сленговое название среди автомехаников – мозги коробки передач.

В момент переключения какой-то передачи гидроблок передает по соответствующим каналам давление жидкости механическим элементам коробки. Следит за этим электронный блок управления. На основании команд пользователя он передаёт информацию не только гидроблоку, но и связанным с ним элементам подвески.

Можно ли проводить ремонт АКПП своими силами

Ремонт АКПП и гидроблока в частности требует определенных навыков и практических знаний. Для этого необходимо уметь правильно разобрать и собрать коробку передач. Серьезная трудность при самостоятельном ремонте – очистка загрязненных клапанов – их надо чистить профессиональным инструментом. Еще одна проблема – конструкция задней стороны гидроблока. Ошибка в ремонте или осмотре приведет к непоправимым последствиям.

Стоимость ремонта гидроблока зависит от ряда факторов. Это характер поломки, предпринимал ли попытки автовладелец отремонтировать самостоятельно или с помощью членов гаражного братства. Среди основных неисправностей, которые под силу только автомеханикам – поломки пружин, клапанов или соленоидов. Это довольно сложные навыки, поэтому лучше обратиться на станцию техобслуживания. Ведь лучше отдать 10 тысяч механику за качественный и быстрый ремонт, чем в 10 раз больше за всю коробку передач после неудачных экспериментов самостоятельного ремонта.

Наиболее распространенные поломки гидроблока

Настройки компьютера оптимизированы под экономию топлива и быстрые разгоны. В 6- и 8- скоростных автоматах, роботах, вариаторах водитель может выжать из двигателя максимум даже в агрессивных режимах. Но такая свобода выбора оплачивается быстрым износом блока клапанов и всей АКПП.

Происходит это из-за быстрого истирания фрикциона блокировки гидротрансформатора. Пыль, клеевые смолы распространяются по всей коробке вместе с маслом. Жидкость теряет свои свойства, не успевает охлаждаться.

Каналы гидроблока и клапаны забиваются грязью. Пружины не возвращают плунжеры в исходное положение Соленоиды не могут открыть залипший клапан. Отсюда появляются толчки и рывки при переключении передач. Металлический абразив истирает сепараторную платину и каналы плиты, меняя их геометрию. Появляются протечки масла.

От перегрева плавится проводка и элементы платы, поскольку температура растёт выше 120℃. Выходят из строя соленоиды. Перегреваются датчики. Тонко настроенная электроника блокирует работу неисправного узла, и АКПП уже не может включать определённую передачу.

Похожие симптомы и типичные неисправности распространены и в DSG. На проблемы в блоке мехатроника указывают:

• переключение передач с толчками и ударами;
• вибрации из-за резкого сцепления дисков;
• протечки масла;
• переход в аварийный режим.

О важности диагностики

Разобравшись с основами работы клапанной платы, переходим к вопросу о диагностике. Некоторые водители игнорируют ремонт этого узла, за что потом расплачиваются в целом. Здесь уместно провести аналогию со смартфонами и персональными компьютерами. Юзеры стремятся устанавливать все обновления операционной системы и сдать гаджет в ремонт, едва он начнёт глючить. Ведь от них зависит пунктуальность, скорость выполнения задач и вообще вся жизнь. А если нет возможности оперативно устранить поломку, то ищут подстраховку в случае критической ситуации.

С автомобилем все гораздо сложнее – вторую АКПП не удастся поставить. А значит, если выйдет со строя гидроблок, то это поставит под угрозу безопасность вождения. Неправильная работа золотников распределения трансмиссионных масел приводит к началу стуков и рывков, которые ощущают водители и пассажиры. Поэтому ремонт этого узла критично важен и должен проводиться незамедлительно после выявления.

При выходе со строя одной детали АКПП будет раздражать водителя, но продолжать работать. Однако одна неполадка непременно потянет за собой цепочку остальных. И все закончится дорогостоящим ремонтом.

Признаки неисправности гидроблока

Симптомы

Характерным признаком неисправности гидроблока акпп являются повышенные вибрации и скрежет при смене передач. В отдельных случаях может отмечаться полная остановка работы двигателя при приключении селектора из режимов Parking в режим Drive. Так же довольно часто неисправность проявляется толчками, ударами и пробуксовками между передачами. Современным автомобилям, оснащенным многочисленными датчиками, при поломках выводят сообщение о повреждении коробки передач. Определить точно причину поломки можно лишь подключив компьютер к диагностическому оборудованию и проведя соответствующие тесты коробки передач. В данном случае вы сможете установить вышедший из строя элемент. Однако точно сказать характер поломки даже после проведённой компьютерной диагностики невозможно. Необходимо производить демонтаж гидроблока и его разборку.

Фото гидроблока АКПП

Самостоятельный ремонт — возможен ли?

Выполнить ремонт гидроблока могут в специализированных мастерских и сервисных центрах. Ремонт гидроблока акпп своими руками возможен лишь в том случае, если у вас имеется практический опыт работы с подобными запчастями. Вам потребуется демонтировать (в некоторых случаях) АКПП, вскрыть корпус и первым делом проверить клапаны. Самостоятельно очистить их у Вас скорее всего не получится, т.к. для этого используется профессиональное оборудование. Так же обязательно проверьте пружины гидроблока, которые имеют тенденцию к износу. Большое значение имеет обратная сборка конструкции гидроблока, если Вы допустите ошибку — последствия могут быть намного печальней замены одной лишь детали в сборе. Как вы можете заметить, провести ремонтные работы может лишь опытный специалист при наличии у него соответствующего оборудования.

Схема гидроблока

Стоимость ремонта гидроблока напрямую зависит от характера поломки. Так, например, достаточно часто отмечаются проблемы с пружинами, клапанами, блоком соленоидов. Во многих автосервисах не берутся за ремонт, мотивируя это тем, что в сборе заменить его будет дешевле. Это не всегда так, Вы можете обратиться к нам и мы с радостью выполним ремонт гидроблока недорого и качественно. Из-за того, что конструкция гидроблока является достаточно сложной, состоящая из большого количества деталей — требуется обладать огромным запасом знаний и опытом, чтобы выполнять такой ремонт. Стоимость такого ремонта может составить от 10.000 рублей , до нескольких десятков тысяч рублей. Так же существует проблема забитого гидроблока, когда золотники клапанной плиты начинают залипать. В отдельных случаях имеет смысл провести замену сломавшегося элемента, а не пытаться проводить дорогостоящую и сложную процедуру восстановительного ремонта.

Ремонт Гидроблока АКПП — Видео

Из профилактических мероприятий для предупреждения поломок гидроблока мы рекомендуем вам пристально следить за состоянием системы охлаждения акпп. Именно неправильная работа системы охлаждения является одой из самых распространенных причин повреждения данного элемента.

Ремонт гидроблока — цена в нашем сервисе

Также автовладельцу следует правильно эксплуатировать свой автомобиль и автоматическую коробку в частности. Не следует в особенности в зимнее время года начинать движение автомобиля не прогрев предварительно масло в коробке передач. Данная процедура занимает всего несколько минут и позволяет с лёгкостью выводить температуру масла в коробке передач и гидроблоке на необходимую температуру. Тем самым вы сможете обеспечить качественное охлаждение и смазку подвижных элементов.

Для прогрева коробки передач вам необходимо перевести селектор в положение Драйв (D) и удерживать тормоз в течение одной минуты. Сразу после этого вы можете начинать движение. Также следует помнить о том, что после начала движения на холодной машине не рекомендуется раскручивать мотор выше 3000 оборотов в минуту. Следуя этим нехитрым правилам, вы сможете защитить коробку передач и гидроблок от повреждения и продлите беспроблемный срок эксплуатации вашего автомобиля.

Принцип работы гидроблока АКПП

Гидроблок АКПП поддерживает в системе  давление с помощью группы клапанов:

• соленоиды открывают и закрывают каналы для прохода жидкости к фрикционам и ГДТ;
• регуляторы создают линейное давление основной магистрали, необходимое для смазки и охлаждения коробки, а также для блокировки фрикционов. Давление растёт при разгоне автомобиля и включении задней скорости, и снижается при торможении;
• синхронизаторы предотвращают толчки при переключении передач, регулируя последовательность ступенчатого перехода;
• клапаны подстройки меняют значение давлений для улучшения эксплуатационных параметров АКПП;
• гидроаккумуляторы смягчают удары в коробке, поддерживая инерцию сжатия фрикционов за счёт натяжения пружин.

Сигнал на открытие соленоидов поступает от ЭБУ. Положение других клапанов зависит от натяжения пружины и давления жидкости. Давление внутри гидроблока меняется в зависимости от положения дросселя: при повышенном крутящем моменте линейное давление увеличивается, что предотвращает пробуксовку.

Типичные неисправности гидроблока АКПП: когда нужна промывка гидроплиты?

Во время эксплуатации АКПП происходит естественная выработка комплектующих внутри агрегата, что приводит к засорению трансмиссионного масла фрикционной пылью и металлическим абразивом. Продукты износа внутри масла постепенно оседают внутри гидроблока, что со временем приводит закисанию соленоидов.

Забитый гидроблок с закисленными электромагнитными датчиками приводит к нарушению работы всех систем АКПП – признаками необходимости промыть гидроблок в коробке считаются:

• Проблемная работа коробки только на холодную или только после прогрева;

• Переход коробки в аварийный режим эксплуатации;

• Загорание контрольного чека и надписи на приборной панели «Низкое давление масла в АКПП;

• Переключение передач или режимов АКПП с сильными ударами или рывками;

• Посторонние звуки или увеличение вибрации во время работы коробки;

• Снижение динамики автомобиля, увеличение расхода топлива и времени, необходимого для разгона;

• Отказ каких-либо передач АКПП.

При соблюдении планового ТО критических проблем с гидроплитой АКПП, как правило, не происходит. Своевременная замена трансмиссионной жидкости и фильтрующих элементов, а также полноценная промывка гидроблока каждые 100-110 000 км пробега позволяют предупредить проблемную работу данного механизма.

Замена трансмиссионной жидкости в АКПП

Смена смазки производится двумя методами: частичным и полным. Эти методы отличаются друг от друга только дополнительным прокачиванием новой смазки по всем каналам АКПП при полной смене.

Рекомендуемое производителем масло – Toyota ATF Type IV. Аналогами может служить Toyota WS. Так как производитель после 2005 года полностью заправляет коробки только этим типом смазки. Она является полностью синтетической. Для полной смены смазки понадобится 8 литров. Для частичной смены – 3,5 литра.

Эксперты для автомобилей до 2000 года выпуска рекомендуют поставить внешний фильтр тонкой очистки. Его каталожный номер 100019. Внутренний фильтр эксперты не рекомендуют чистить. Его лучше заменить на новый.

Также требуется сменить прокладку, а при установке поддона на место, пройти место соединения его с дном АКПП герметиком.
