Газовый редуктор ловато: классика гбо

Содержание:

Установка ГБО 2 своими руками
Возможные неисправности клапана
Описание и комплектация
- Карбюратор
- Инжектор
Обзор моделей редукторов Ловато
Предложение от производителя
Из чего состоит и как работает оборудование
- Устройство на карбюраторе
- Схема на двигателях с инжектором
Редуктор ГБО 4 поколения – особенности
Регулировка и ремонт газового редуктора Lovato
Процесс регулировки

Установка ГБО 2 своими руками

Система газобаллонного оборудования второго поколения довольно проста в монтаже, если понимать основные принципы ее работы.

Пошаговое руководство установки ГБО 2 поколения включает следующие шаги:

Установка газового баллона и мультиклапана

Этот процесс одинаков что для первого, что для четвертого поколений. Первое с чем Вам потребуется определиться, так это с тем, баллон какой формы Вам нужен, а также с местом установки. Пошаговая инструкция по установке баллона на классику, а также в багажник вместо запаски находиться тут.

Установка ВЗУ

Как и в предыдущем пункте следует определиться с местом размещения выносного заправочного устройства. Обычно его крепят под бампером автомобиля, т.к. это наименее трудозатратный вариант.

Самые первые установщики не заморачивались с размещением ВЗУ и монтировали его прямо в багажнике авто рядом с баллоном. Это еще проще. Но при таком способе монтажа для заправки баллона прийдется открывать багажник.

В более дорогих и современных авто ВЗУ можно разместить в лючке бензобака. В этом случае эстетический вид автомобиля не пострадает, но с собой нужно возить специальный переходник для пистолета. И при заправке давать его работнику АГЗС.

Прокладка газовой магистрали

Следующим этапом следует проложить газовую магистраль от баллона ГБО до моторного отсека. Прокладку осуществляют под днищем автомобиля, располагая трубопровод так, чтобы минимизировать риск его повреждения. Некоторые установщики советуют расположить газовую магистраль рядом с бензиновой. В целях безопасности мы бы советовали все же разнести эти магистрали.

О том, какие материалы используются для магистралей читайте здесь.

Установка смесителя

Следующим шагом необходимо выбрать смеситель, который будет установлен между впускным коллектором автомобиля и карбюратором. Следует обязательно добиться герметичности подключения и предотвратить возможный подсос воздуха в местах соединения.

Установка электромагнитных клапанов

Следующим шагом необходимо установить бензиновый и газовый электромагнитный клапан

Следует обратить внимание, на то, что электромагнитные газовые клапаны есть нескольких видов. Оптимальным вариантом будет выбор клапана с фильтром грубой очистки

Подключение и герметизация

Далее все узлы системы соединяют и хорошо герметизируют. На данном этапе выявить утечку невозможно, т.к. в системе еще нет давления газа. После заправки же (первая заправка не должна превышать 5 литров газа), необходимо тщательно проверить все соединения с использоанием мыльной смеси. В случае обнаружения утечки место соединения следует загерметизировать. Если не разбирая это сделать не удается соединение нужно «перепаковать».

Возможные неисправности клапана

Газовый редуктор гбо

Любые детали системы подвержены поломкам

Когда речь идёт о газовой системе, то очень важно, чтобы вся запорная арматура работала бесперебойно. От этого зависит безопасность эксплуатации ГБО

Электроклапан стоит недорого, но не всегда есть смысл его замены. Бывают поломки, подлежащие быстрому и недорогому ремонту. Рассмотрим наиболее вероятные причины выхода из строя ЭГК и дальнейший алгоритм действий.

Попадание инородных частиц в клапан

Распространённая причина — загрязнение деталей самого клапана. Это устройство устанавливают в подкапотное пространство, которое подвержено воздействию пыли и грязи. Кроме того, велика вероятность коррозии, могут образовываться окалины, попасть мусор внутрь механизма. В результате он заклинит. Поможет элементарная разборка и чистка от инородных частиц.

Возможно засорение фильтра до срока его замены, рекомендованного производителем устройства. Фильтр грубой очистки не является частью механизма электроклапана, а лишь вспомогательной составляющей ГБО. Но если он забьётся, ЭГК стабильно работать не будет. В этом случае машина может вообще не перейти на газ. После смены фильтра работоспособность системы восстанавливается. Если не дожидаться критического момента, а 2-3 раза в год менять фильтрующий элемент, проблемы можно избежать. Когда машина эксплуатируется интенсивно, фильтр меняют ещё чаще.

Неисправная катушка

Неисправность самой катушки определяют методом измерения сопротивления с помощью мультиметра. Если выйдет из строя эта деталь, ЭГК работать не будет, машина не переключится на газ. Катушка ремонту не подлежит, её необходимо заменить на другую с аналогичными параметрами.

Окислы или обрыв кабеля

Данный элемент связан с электричеством. Поэтому не исключена вероятность окисления контактов ЭГК либо обрыва электропровода. Окисление возможно в сырой сезон. После проверки исправности кабеля и обнаружения окислов необходимо зачистить контакты. Обрыв кабеля проверяют тестером или подключением автомобильной лампы.

Электроклапан, который идёт в комплекте к газовому оборудованию для автомашин с моторами инжекторного или карбюраторного типа не являются цельными деталями. Их можно разбирать и собирать. Поэтому заменить фильтр в клапанном корпусе не составляет труда. При своевременном обслуживании данного элемента ГБО его ресурс значительно увеличивается.

Читайте далее:

Как проверить электромагнитный клапан?

ГБО Ловато: классика на рынке ГБО

Газовый редуктор KME Silver: стабильное давление газа без потери мощности

ГБО 4-ГО поколения не переключается на газ: возможные причины

Двигатель троит на газу: в чём причина и что делать?

Описание и комплектация

Редуктор газовый. устройство. принцип действия. схема работы. применение. настройка, регулировка давления

ГБО 2 предназначалось для перевода на газовое топливо как карбюраторных так и двигателей с впрыском топлива (моно инжекторов и других инжекторных двигателей). Следует отметить, что по европейской классификации поколений наше ГБО 2 – это тоже первое поколение у европейцев.

В отличии от первого поколения в состав комплекта ГБО 2 входит электронный редуктор испаритель вместо вакуумного, а так же вместо обычной кнопки переключателя вида топлива появляется кнопка выбора топлива оснащенная электроникой.

Карбюратор

Комплект ГБО 2 поколения на карбюратор теперь выглядит следующим образом.

Газовый баллон;
заправочный клапан;
мультиклапан;
заправочная и расходная магистраль;
фильтр грубой очистки (зачастую встроен в редуктор-испаритель);
редуктор-испаритель (электронный);
кнопка переключения вида топлива «Газ»-«Бензин»с проводкой. Соответственно для каждого типа двигателя (карбюраторный или инжектор) своя кнопка;
механический дозатор (с одним или двумя винтами «жадности» для регулировки количества пропан-бутановой смеси, подаваемой в двигатель автомобиля);
смеситель (для смешивания пропан-бутановой смеси с воздухом);
бензинового электро клапана (который перекрывает подачу бензина в карбюратор при работе двигателя на газе).

Инжектор

ГБО 2 на инжектор имеет схожий с карбюратором комплект оборудования, за исключением нескольких изменений. В комплектации для инжекторного мотора в вышеизложенном перечне вместо бензинового электроклапана используется эмулятор работы форсунок и эмулятор лямбда-зонда.

При работе двигателя на газу, эмулятор форсунок сообщает бензиновому контроллеру о, якобы, работе бензиновых форсунок. Это помогает избежать появления сообщений об ошибках в работе «check engine».

Помимо эмуляторов ГБО 2 поколения на инжекторе устанавливают так называемую «хлопушку». Это анти хлопковый клапан предупреждающий разрушение впускного коллектора. В отличии от алюминиевых карбюраторных версий, он зачастую выполнен из пластика. Клапан открывается при излишнем давлении во впускном коллекторе, а после нормализации давления опять закрывается. В основном он монтируется на корпусе воздушного фильтра.

Обзор моделей редукторов Ловато

Как снять редуктор на ваз 2107

Lovato — старейшая компания, специализирующая на выпуске ГБО. Это семейная итальянская фирма, которая взяла на вооружение принцип «бережливого производства», когда каждая деталь делается с минимумом потерь, с высочайшим качеством и исключает появление брака. Именно поэтому цена на редуктор ГБО Ловато может быть ниже аналогов, но выше по качественным характеристикам. Разъемы диагностического кабеля к ГБО Ловато являются универсальными, ремкомплекты газового редуктора Ловато можно приобрести в любом городе.

Модельный ряд редукторов данной фирмы представлен следующей продукцией для двигателей с инжекторами и карбюраторами, для разных температурных режимов.

Современные редукторы для пропановых ГБО

Современные редукторы для пропановых ГБО от Ловато — по компактности и надежности практически нет аналогов. Устройства находятся в ряду самых востребованных:

Lpg/gpl редуктор Lovato rgj-2L. ставят на авто с 4-мя цилиндрами, для пропановых систем. Подключают в газобаллонные комплекты четвёртого поколения, и даже в системы 5-й генерации. Обладает наилучшими по своему классу характеристиками по стабильному уровню давления газового топлива. Это один из видов одноступенчатого прибора. Редуктор ГБО 4 поколения Lovato оснащён электромагнитным клапаном и устройством для очищения газовой смеси при пониженной температуре. Встроен температурный датчик RGJ 421053. По габаритам очень компактный. Замена ремкомплекта не составит труда.
Lovato Easy Fast RGJ uhp сделан специально для мощных 6-8 цилиндровых авто. Конструкторы позаботились о том, чтобы использовать его в условиях холодных зим. Упор в конструкции прибора Lovato Easy фаст RGJ hp сделан на мощностные характеристики и хороший теплообмен. Оснащён электромагнитным клапаном и большим газовым фильтром. По габаритам также достаточно массивный. Дорабатывать ничего не требуется, справляется со своими функциями самостоятельно.
Lovato RGJ-rgj-2l DD великолепно работает зимой, при плохом качестве газа, предназначен для моторов до 100 квт. Автомобильный редуктор одноступенчатой конструкции, имеет двойную мембрану (собственная разработка Lovato) для систем с последовательным впрыском пропан-бутановой смеси. Имеет электромагнитный клапан и увеличенный фильтр.

Для метановых ГБО

Продукция Ловато для метановых ГБО производится строго в соответствии с европейскими нормами и Российским Техническим регламентом:

Редуктор RMJ с двухступенчатой схемой для подключения в моторы с последовательным впрыском метана. Между первым и вторым барьером понижения давления имеется электронный клапан, а также входной фильтр. Давление метана выравнивается посредством декомпрессии двигателя.
Lovato RMJ-3.2S — для метановых ГБО и двигателей с последовательным впрыском. Имеет электрический запорный клапан с фильтром, а также манометром, показывающим, сколько метана осталось в баллоне. Автоматически выравнивает давление газа.

Электронные редукторы Lovato 2-го поколения

Особой востребованностью у российских автовладельцев пользуются редукторы Ловато 2-го поколения. Это надёжные устройства, которые могут прослужить без переборки до 2-3 лет. Переборка газового редуктора Ловато, как правило, требуется по причине некачественного топлива. С применением ремкомплекта редуктора Ловато и пары ключей, это возможно выполнить самостоятельно:

Редуктор ГБО 2 поколения Ловато RGV090 считается классическим пропановым двухступенчатым редуктором для карбюраторных двигателей. Основные механизмы — электрический стартер и редукторный винт для регулировки. Давление газового топлива регулируется вакуумом. Проверенный временем надёжный прибор для первой и второй генераций ГБО.
Газовый редуктор Ловато 2 поколения RGE220 предназначен для подключения к карбюраторным и инжекторным автомобилям. Состоит из электромагнитного клапана, регулировочного винта. Высочайшее качество обеспечивает плавный ход авто на газу.
Вакуумный редуктор Ловато RGV140 выбирают для автомашин 190 л. с. с карбюраторами. Вакуумная мембрана не пропускает газ при незапланированной остановке мотора, как реакция на изменение давления во впускном коллекторе.
Lovato RGE090 в корпусе из литого алюминия работает с карбюраторными и инжекторными двигателями мощностью до 122 л.с. Блокировку выхода газовой смеси при аварийной остановке двигателя осуществляют переключателем вида горючего с соответствующей функцией (приобретается отдельно).

Предложение от производителя

Устройство редуктора Lovato характеризуется универсальностью, простотой и надежностью. Для турецких полукустарных производителей изготовитель является образцом для подражания. Практически все поколения турецких редукторов переняли дизайн сплюснутого «барабана», на торцах которого две штампованные крышки. принадлежит к предприятию семейного типа которое было основано в послевоенное время в условиях острой нехватки горючего. В современных условиях компания Lovato– один из лидеров мирового рынка газобаллонной системы. Ремонт, а именно регулировка, аналогов Lovato зависит от следующих факторов:

поколения механизма;
количества регуляторов;
топливной системы.

Товарный ряд производителя:

Редуктор пропановый Lovato вакуумный на 90 и 140 kW. Устройство предназначено для систем 1-го поколения ГБО на авто карбюраторного типа с мощностью до 123 лошадиных сил. Редуктор предназначен исключительно для переоборудования на пропан.
Пропановый редуктор Lovato электронный 90, 140, 170 kW. Устройство предназначено для систем ГБО 1, 2 и 3-го поколения на авто инжекторного, моноинжекторного и карбюраторного типа с мощностью двигателя до 123 лошадиных сил. Редуктор предназначен для пропан-бутана.
Редуктор Lovato метановый. Устройство 2-го поколения применяется для переоборудования на метановое топливо автомобилей и автобусов.

Из чего состоит и как работает оборудование

ГБО 2 поколения (пропановое или метановое) применяется в автомобилях с моторами инжекторного и карбюраторного типа. Такое оборудование лучше всего подходит на машины до 3-го экологического класса (Евро 0,1,2). Начиная с евро 3 рациональнее устанавливать 4-ое поколение ГБО.

Устройство на карбюраторе

Комплект второго поколения включает:

клапан заправочный;
газовый баллон с мультиклапаном и датчиком уровня;
заправочная, расходная магистрали;
редуктор с фильтром грубой очистки (бывает выносной фильтр с электромагнитным клапан подачи газа);
кнопка выбора типа топлива;
дозатор газовой смеси (регистр мощности);
устройство смешивания газа с воздухом (смеситель);
электромагнитный клапан, перекрывающий доступ бензина в силовой агрегат при переводе его на газ.

Принцип работы оборудования 2-го поколения на карбюраторном двигателе следующий:

Запуск и прогрев двигателя происходит на бензине. Далее клавиша переводится в нейтральное положение для выработки топлива из поплавковой камеры карбюратора. Тем самым, в работу включается электромагнитный клапан, который перекрывает подачу бензина.

После чего переключатель ставится в положение подачи газа, активировав газовый клапан. Так газ, находящийся в баллоне в жидком состоянии, через мультиклапан и магистральный трубопровод поступает к редуктору. На этой стадии смесь проходит предварительную грубую очистку.

При прогреве редуктора от охлаждающей жидкости ДВС, сжиженный газ преобразуется в пар. В парообразной фазе топливо, проходя через регистр мощности, смешивается с воздухом в карбюраторе.

Затем готовая газовая смесь, попадая через впускной коллектор и клапаны ГБЦ, воспламеняется посредством искры в камере сгорания цилиндра двигателя.

Для обратного перехода к базовому топливу кнопка ГБО переводится в положение работы на бензине, минуя нейтральную позицию.

Схема на двигателях с инжектором

Здесь комплектация отличается несколькими составными элементами:

кнопка именно для инжекторной системы, но бывают и универсальные;
перед дроссельной заслонкой ставится смеситель с механизмом против хлопков;
эмулятор бензиновых форсунок;
эмулятор лямбда-зонда (требуется установка не на всех машинах).

Радикальных отличий в принципах работы обеих схем газового оборудования нет. Основные изменения внесены в конструкцию ГБО, по причине наличия в автомобиле с инжектором форсунок для подачи топлива (или моно инжектор – одна форсунка на все цилиндры). Которые контролируются штатным блоком управления двигателя (ЭБУ).

Переход двигателя на газ может осуществляться в полуавтоматическом режиме (среднее положение тумблера). Пока двигатель не наберет заданного количества об/мин (1500-2000), в камеру сгорания подается бензин. Затем автоматически происходит переключение на газ.

Эмулятор форсунок нужен для отключения бензиновых инжекторов, также он подаёт сигнал контроллеру (ЭБУ) имитируя их работу. За счёт этого блок управления, не выводит ошибку («check engine») о неработающих форсунках, путём сигнализации на панели приборов.

Эмулятор лямбда-зонда (датчик кислорода) блокирует вывод блоком управления ДВС ложной ошибки о бедной смеси топлива. Преимущества датчика:

облегчает настройку ГБО за счёт вывода индикации качества смеси (бедная зелёный цвет, богатая красный);
уменьшает расход газа в среднем на 7-10%;
позволяет обнаружить реальные ошибки в работе двигателя.

Из-за возможных неисправностей в системе зажигания (пропуски искры) или газораспределительном механизме, в двигателе происходят хлопки. Причиной тому является воспламенение топлива во впускном коллекторе, это может привести к его разрыву.

ГБО второго поколения оснащается «антихлопковым» клапаном, который установлен в смесителе газа или может быть ещё дополнительный в корпусе воздушного фильтра.

Редуктор ГБО 4 поколения – особенности

Газ отличается по плотности от бензина, и если задуматься над тем, как работает газовая система, то возникает вопрос: как происходит сброс давления в баллоне. Ведь в двигательную систему сможет поступать газ, который имеет только 0,4 атмосфер, если этот показатель будет превышен, то топливо не сможет проходить по магистралям. Для того чтобы использовать газ, как альтернативное топливо, необходим редуктор ГБО 4 поколения. Именно от его работы зависит, насколько качественно будет происходить работа всей системы и движение автомобиля.

Редуктор ГБО 4 поколения – это устройство, которое состоит из нескольких элементов, и они напрямую зависят друг от друга. Стоит отметить, что прибор данного поколения отличается разнообразием функций, которые он выполняет, но при этом довольно не сложен в управлении. Газовые редукторы на авто 4 поколения имеют другую систему работы: распылительная система вспрыгивает вещество в каждый цилиндр, при этом не требуется специальных мембран, которые имеют высокую чувствительность. Наряду с этим, в механизм включено огромное количество датчиков, а также монтируется фильтр высокой очистки.

Регулировка и ремонт газового редуктора Lovato

В газобаллонном оборудовании редуктору отведена наибольшая значимость среди всех узлов. Его задача: предоставить возможность водителю понизить давление, которое поступает из баллона. Ремонт, а именно регулировка, на редукторе автомобиля предусматривает работу с одним или двумя регуляторами: в этоми заключается главное отличие.

В принципе газовый редуктор примитивный регулятор давления, устроенный с целью поддерживать стандартное значение давления от расхода топлива автономно. Как показывает практика, устройство поддерживает его с незначительным коллебанием. Давление немного снижается с повышением расхода газа. Это не очень существенный момент, но требующий внимания.

Предложение от производителя

Редуктора Lovato

поколения механизма;
количества регуляторов;
топливной системы.

Товарный ряд производителя:

Редуктор пропановый Lovato вакуумный на 90 и 140 kW. Устройство предназначено для систем 1-го поколения ГБО на авто карбюраторного типа с мощностью до 123 лошадиных сил. Редуктор предназначен исключительно для переоборудования на пропан.
Пропановый редуктор Lovato электронный 90, 140, 170 kW. Устройство предназначено для систем ГБО 1, 2 и 3-го поколения на авто инжекторного, моноинжекторного и карбюраторного типа с мощностью двигателя до 123 лошадиных сил. Редуктор предназначен для пропан-бутана.
Редуктор Lovato метановый. Устройство 2-го поколения применяется для переоборудования на метановое топливо автомобилей и автобусов.

Настройки редуктора

Ремонт, а именно регулировка, редуктора предусматривает ориентацию в его настройках. Пропановые аналоги в основном имеют два регулятора, но и встречаются с одним. Редуктора метанового типа почти всегда характеризуются одним регулятором. В их управлении эти настройки являются наиболее проблемными.

Ремонт для газового поколения редукторов с одной уникальной настройкой предусматривает манипуляции исключительно с давлением передаваемого газа. Владельцы автотранспорта с особым энтузиазмом предпочитают «подкручивать» давление самостоятельно

Задав единственное верное и что немало важно, истинное значение давления, один лишь топливный редуктор даст возможность ограничить потребление газа в режимных мощностях за счёт элемента, именуемого винтом жадности

Ремонт обладает некоторыми сложностями в случае, когда винт находится в положении «закрыто». Для сохранения холостого хода в этом случае требуется нарастить давление, процесс которого предусматривает:

Проверку редуктора перед настройкой, а именно, открыт ли «винт жадности».
После реализации предыдущего этапа можно приступить к регулировочным работам.

Устройство редуктора Lovato

Процесс регулировки

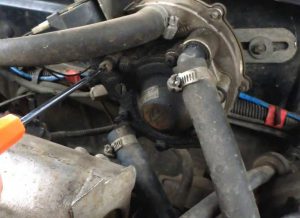

Непосредственно газовый регулятор ловато представлен в виде винта, сжимающего пружину. Для того чтобы его установить, следует учесть:

при закручивании подача газа будет сбавляться редуктором;
при выкручивании – наростать.

Иногда винты встречаются с левой резьбой, чаще всего она правая. Этот момент зависит от дизайнерской фантазии производителя. Чтобы слегка упростить эту задачу необходимо учесть: при любом вращении ему свойственны вышеперечисленные характеристики изменения давления газа.

Регулировка холостого хода на автотранспорте объясняется степенью тряски мотора. Его спокойная работа свидетельствует о том, что ремонт редуктора выполнен грамотно и качественно.

Итак, запускаем мотор и удерживаем открытой дроссельную заслонку. Затем плавно отпускаем её и сбавляем обороты до тех пор, пока силовой агрегат заглохнет. В тоже время не забывайте условие: газовый редуктор двигателя автомобиля должен продолжать работать. Для «чайников» пояснение: двигателю не заглохнет полностью, если начать кручение регулятора дроссельной заслонкой в произвольном направлении. Если просматривается худшая работа мотора, придётся изменить курс вращения редуктора и восстановить его стабильную деятельность.
