Отопление дома: делаем газогенератор своими руками

Способ №3 — Самодельные станции

Также многие умельцы создают самодельные станции (обычно на основе газогенератора), которые после продают.

Все это указывает на то, что можно и самостоятельно изготовить электростанцию из подручных средств и использовать ее для своих целей.

Далее рассмотрим, как можно сделать устройство самостоятельно.

Рекомендуем: Градирни открытого и закрытого типов: их конструкция, режимы работы, фото

На основе термоэлектрогенератора.

Первый вариант – электростанция на основе пластины Пельтье. Сразу отметим, что изготовленное в домашних условиях устройство подойдет разве что для зарядки телефона, фонаря или для освещения с использованием светодиодных ламп.

Для изготовления потребуется:

• Металлический корпус, который будет играть роль печи;
• Пластина Пельтье (отдельно приобретается);
• Регулятор напряжения с установленным USB-выходом;
• Теплообменник или просто вентилятор для обеспечения охлаждения (можно взять компьютерный кулер).

Изготовление электростанции — очень простое:

1. Изготавливаем печь. Берем металлический короб (к примеру, корпус от компьютера), разворачиваем так, чтобы печь не имела дна. В стенках внизу проделываем отверстия для подачи воздуха. Вверху можно установить решетку, на которую можно установить чайник и т. д.
2. На заднюю стенку монтируем пластину;
3. Сверху на пластину монтируем кулер;
4. К выводам от пластины подключаем регулятор напряжения, от которого и запитываем кулер, а также делаем выводы для подключения потребителей.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое умные розетки, их виды, устройство и принцип работы

Работает все просто: разжигаем дрова, по мере нагрева пластины на ее выводах начнется генерация электроэнергии, которая будет подаваться на регулятор напряжения. От него же начнет и работать кулер, обеспечивая охлаждение пластины.

Остается только подключить потребители и следить за процессом горения в печке (подкидывать своевременно дрова).

На основе газогенератора.

Второй способ сделать электростанцию – это изготовить газогенератор. Такое устройство значительно сложнее в изготовлении, но и выход электроэнергии – значительно больше.

Для его изготовления потребуется:

• Цилиндрическая емкость (к примеру, разобранный газовый баллон). Она будет играть роль печки, поэтому следует предусмотреть люки для загрузки топлива и очистки твердых продуктов горения, а также подвод воздуха (потребуется вентилятор для принудительной подачи, чтобы обеспечить более лучший процесс горения) и вывод для газа;
• Радиатор охлаждения (может быть изготовлен в виде змеевика), в котором газ будет охлаждаться;
• Емкость для создания фильтра типа «Циклон»;
• Емкость для создания фильтра тонкой очистки газа;
• Бензиновая генераторная установка (но можно просто взять любой бензиновый мотор, а также обычный асинхронный электродвигатель 220 В).

После этого все необходимо соединить в единую конструкцию. От котла газ должен поступать на радиатор охлаждения, а после на «Циклон» и фильтр тонкой очистки. И только после этого полученный газ подается на двигатель.

Это указана принципиальная схема изготовления газогенератора. Исполнение же может быть самым разным.

К примеру, возможна установка механизма принудительной подачи твердого топлива из бункера, который, кстати, тоже будет запитываться от генератора, а также всевозможных контролирующих устройств.

Создавая электростанцию на основе эффекта Пельтье, особых проблем не возникнет, поскольку схема простая. Единственное, следует принимать некоторые меры безопасности, поскольку огонь в такой печке практически открытый.

А вот создавая газогенератор, следует учитывать множество нюансов, среди них — обеспечение герметичности на всех соединениях системы, по которой проходит газ.

Чтобы двигатель внутреннего сгорания нормально работал, следует побеспокоиться о качественной очистке газа (наличие примесей в нем недопустимо).

Газогенератор – конструкция громоздкая, поэтому для него необходимо правильно подобрать место, а также обеспечить нормальную вентиляцию, если он будет установлен в помещении.

Поскольку такие электростанции не новь, и любителями они изготавливаются уже сравнительно давно, то и отзывов о них накопилось немало.

В основном, все они положительные. Даже у самодельной печи с элементом Пельтье отмечается, что она полностью справляется с поставленной задачей. А что касается газогенераторов, то здесь наглядным примером может выступить установка таких устройств даже на современных авто, что говорит об их эффективности.

Преимущества и недостатки газгена

Газогенераторы можно использовать в схеме автономной газификации дома

Одним из преимуществ газогенераторной установки являются широкие возможности использования горючего газа:

• для приготовления пищи;
• для отопления дома;
• в качестве топлива для двигателей внутреннего сгорания.

В первом случае трубы от газового генератора подводят к кухонной плите. Во втором – полученный газ сжигается в пиролизном котле и используется для отопления жилых домов, теплиц, а также производственных помещений, цехов и предприятий. Двигатели внутреннего сгорания, работающие на газе, служат приводом электрогенераторов, насосных станций и даже автомобилей.

Помимо этого, выделяются и другие положительные моменты:

• Некоторые модели газогенераторов на дровах автономны. Их можно установить там, где невозможно провести электричество или где затруднен подвоз газа в баллонах.
• По сравнению с твердотопливным котлом, КПД которого составляет около 60%, газогенераторный котел работает с КПД 80–95%.
• В обычном котле дрова сгорают за 3–5 часов. В газогенераторе одна закладка прогорает примерно за 8–12 часов, причём скорость горения зависит от вида топлива и устройства котла. Если котел с верхним горением, дрова горят до 25 часов, а уголь 5–8 дней.
• Древесное топливо сгорает полностью, поэтому не приходится часто чистить газоход и зольник.
• Мощность газогенератора регулируется от 30 до 100%.
• Газогенератор практически не выбрасывает в атмосферу вредных веществ.
• Установки экономичны по сравнению с обычными газовыми или жидкотопливными котлами.
• Некоторые газогенераторы справляются с неполностью высушенной древесиной и даже свежесрубленной.
• Необязательно рубить поленья, в газген можно заложить дрова длиной до 1 метра.
• В газогенератор на опилках и дровах можно загружать полимерные материалы: резину, полиэтилен, пластмассу.
• Газогенератор более безопасен, если сравнивать с твердотопливным котлом.

Газогенератор по стоимости превышает цену твердотопливного котла

Недостатки:

• Газовый генератор стоит примерно в 2 раза дороже обычного твердотопливного котла.
• Не все модели могут работать без электричества, в некоторых устройствах используется вентилятор для нагнетания воздуха, требующий подключения к электросети.
• Следствием использования на неполной мощности является нестабильное горение, которое приводит к образованию дегтя.
• Низкая температура обратки отопления (ниже 60°С) становится причиной образования конденсата.
• Некоторые модели работают только на хорошо просушенной древесине.

Принцип работы газогенераторной установки

Рабочий процесс данного оборудования основывается на неполной переработке углерода, выделяемого при сжигании топлива.

В качестве твердотопливных элементов могут выступать как дрова с углем, так и биоматериалы наподобие торфяных брикетов, пеллетов или гранул из отходов деревоперерабатывающей промышленности.

Полученный углерод при взаимодействии с подведенными потоками воздуха может присоединять к себе атомы кислорода.

Полученный газ потенциально может отдать объем энергии, соответствующей лишь 30% от изначально загруженного топлива, из которого он был выработан.

С другой стороны, для переработки углерода требуется гораздо меньше ресурсов – как минимум, кислород требуется в минимальном объеме. И уже в процессе вторичного сжигания газогенераторная установка вырабатывает целевую энергию, пригодную для использования.

На этом этапе могут задействоваться различные преобразователи и аккумуляторные батареи – в зависимости от типа энергии, которую планируется получать из газовоздушной смеси.

Топливо для газогенераторных котлов

Несомненным преимуществом газогенераторных котлов является тот факт, что они могут работать практически на любом типе твердого топлива. То есть в них можно загружать обычные нарубленные дрова, и также любые виды древесных отходов (опилки, стружки) и изготовленные из древесных отходов брикеты, пеллеты и тому подобное. Кроме того, газогенераторные установки являются практически безотходным производством: топливо в них сгорает практически без остатков.

Преимущества отопительных газогенераторных установок

Установка отопительных систем, работающих от котлов газогенераторных, работающих на древесном топливе имеет следующие несомненные преимущества:

1. Чрезвычайно высокая эффективность сгорания топлива. В любой установке, предназначенной для сжигания древесного топлива, но не применяющий эффект пиролиза – КПД не может подниматься выше 90 процентов.
2. Газогенераторные установки являются энергонезависимыми и могут быть установлены даже в сооружениях, у которые отсутствует подключение к стационарной электросети. Заметим, что во время войны газогенераторные установки размещались даже на автомобилях. Энергонезависимость газогенераторной установки также снижает стоимость ее эксплуатации.
3. В газогенераторной установке можно использовать практически любой тип древесного топлива, начиная от классических дров и заканчивая отходами древесного производства. Использование древесных отходов, опилок, щепы и так далее существенно удешевляет работу газогенераторных систем. Однако помните, что из всего объема единовременно закладываемого топлива процент древесных отходов не должен превышать значение в 30 процентов.
4. Большие объемы топочной камеры позволяют газогенераторным котлам долгое время работать от одной закладке топлива, что облегчает эксплуатацию такой установки.

Недостатки газогенераторных установок

Несмотря на всю привлекательность отопительных и нагревательных систем на основе газогенераторных установок – такие устройства имеют и определенные недостатки. Недостатки газогенераторных систем в целом совпадают с недостатками обычных котлов, работающих на твердом топливе.

Котел на твердом топливе, в отличие от автоматизированных жидкостных или газовых систем имеет ограниченную автономность работы. Для такого котла всегда нужен человек-оператор, который будет добавлять топливо по мере его сжигания. Также газогенераторный котел необходимо регулярно обслуживать, чистить от копоти и сажи. Несмотря на практически полное сгорание органического древесного топлива в газогенераторных котлах – продукты распада в таких системах все-таки присутствуют.

Приобретение системы с газогенераторным котлом является довольно затратным в финансовом плане. По приблизительным прикидкам газогенераторный котел обойдется вам в полтора раза дороже, чем обычный котел на твердом топливе. Но разница в стоимости должна окупиться через несколько отопительных сезонов, исходя из более высокой эффективности газогенераторного котла.

Также при эксплуатации газогенераторных установок необходимо пользоваться только сухим топливом. На влажных дровах или опилок процесс пиролиза может просто не запуститься. Поэтому газогенераторные котлы часто оборудуют сушильной камерой, в которой топливо доходит до нужной кондиции.

Достоинства и недостатки

Чтобы понять всю пользу агрегата длительного горения, рассмотрим плюсы, которые принесет устройство его владельцу:

Высокий коэффициент полезного действия – до 95%. Это значит, что расход образованного топлива оправдан – газ сгорает полностью, не теряя в атмосферу лишних калорий.

• Длительное время горения. Эта функция освобождает владельцев от постоянной загрузки топлива, а при автоматических настройках и от постоянного контроля. Однако, дровяные котлы кустарного произведения этим не отличаются и пригляд нужен. В случае светлой головы владельца, устроить автоматику безопасности не так и сложно.
• Использование любого вида топлива. От него будет зависеть лишь использованный материал при конструировании агрегата – самодельные котлы длительного горения на дровах изготавливаются из толстого железа, на углях уже требуется легированная сталь или чугун.
• Количество вредных веществ, попадающих в атмосферу дома, сведено к минимуму из-за герметичности конструкции и редкой загрузки топлива – последнее укладывается в газогенераторный котел только после полного прогорания предыдущей порции.

Главный критерий выбора владельцами частных домов агрегата для отопления – очевидная экономичность. Выгоду извлекают из любого мусора, обладающего способностью гореть, дрова могут и не понадобиться. Редкие загрузки позволяют экономить на древесном топливе, которого требуется в 3–4 раза меньше чем на стандартную печь. Благодаря стабильной работе, тепло дома держится на одинаковом уровне – не приходится протапливать промороженные помещения и соответственно тратить на прогрев энное количество сырья.

Недостатки: схема

К сожалению, генерация газа невозможна без принудительной вентиляции, следовательно, котёл дровяной для отопления считается энергозависимым, так как используется вентилятор. В период скачков напряжения оставить котел без надзора нельзя, поэтому проблему решают подключением бесперебойника – устройства, подающего накопленную электроэнергию.

Работающий газогенератор на дровах важно своевременно поддерживать в заданном режиме – снижение мощности приводит к образованию дегтя, оседающего на стенках камер, газоходов и дверцах топок. Поэтому при выборе заводского агрегата или сборке собственной конструкции важно учитывать потребности и не приобрести в пользование слишком мощный котел. Чертёж для изготовления своими руками

Чертёж для изготовления своими руками

Согласно предыдущему пункту, температура домашнего отопления не должна быть менее 60⁰С. Если для собственников это станет проблемой – небольшое помещение, дача, непереносимость жары – следует приобретать иной твердотопливный котел, а не генератор на дровах.

Из чего состоит пиролизный газ?

Порода древесины не влияет на состав смеси при пиролизе. Соответственно, береза, сосна и ель выделяют практически одинаковое количество всех вышеперечисленных газов. После пиролиза 1 куб. м дерева можно получить около 90 м3 неконденсирующегося газа.

Полезная теплота при сгорании 1 м3 неконденсирующегося газа, кДж/м3, вычисляется по формуле.

Для примера возьмем березу и сделаем расчёт калорийности газа:

Qнр=127,5*28,4%+108,1*3,0%+358,8*18,2+604,4*1,4=11 321,62 кДж/м3= 11,3 МДж/м3

Затем делим полученное число на 4,187. Таким образом, Qнр будет равен 2704 кКал/м3. Для сравнения калорийность природного газа составляет 8000 кКал/м3.

За и против «домашних» газовых генераторов

Прежде чем взиматься за самостоятельную сборку устройства, стоит понять для себя, а так ли она нужна в доме. Да, этот тип генератора экономен с точки зрения топлива, тем более, если живёшь у часников и имеешь собственный сад. Но, все таки, необходимо быть намного объективнее.

Крепкими сторонами газогенератора считается:

• большой показатель КПД – он меняется в пределах 80-95%, а ведь, у котлов на твердом топливе он может достигать в среднем предела 60%;
• долгое горение – такой момент дает возможность проводить более редкую закладку топлива (дрова горят приблизительно сутки, а уголь может тлеть и 5 дней);
• в процессе горения дров, происходит фактически 100% сгорание, благодаря этому необходимость проводить главную чистку зольника и газохода, появляется гораздо реже;
• если появится желание можно создать общий процесс автоматическим;
• во время горения не возникает никаких вредоносных веществ, за счёт чего установка неопасна, как для внешней среды, так же и для самих владельцев;

• газогенератор дает возможность экономить на обогреве дома;
• древесина – один из самых экономичных материалов, причем, как в платном, так и бесплатном смысле (можно покупать дрова, а можно лично сушить срезанные ветви);
• для отапливания можно применять не только дрова, но и отходы древесины – щепку, опилки и другие целлюлозосодержащие материалы;
• производимый газ прекрасно подойдет не только для обогревания дома, но и для поддержки работы мотора внутреннего сгорания на автомобиле, и даже для генерации электричества;
• если появится желание можно сделать емкость, в которую будут вмещаться внушительные поленья (до 1 м по длине), а это означает, и гореть они будут длительнее;
• есть фабричные модели, которые дают возможность применять горючее с высокой влагой (до 50%) либо даже свежесрубленные поленья – хотя домашнюю установку этого характера выполнить сложно.

Большинство специалистов считают, что газогенератор гораздо безопасней в работе, чем котлы, работающие на твёрдом топливе.

Но для честности необходимо упомянуть и про минусы подобных агрегатов. Самое первое, чтобы тление топлива происходила правильно, необходим понудительный загон воздуха. А это означает, в установку понадобится включить вентилятор. Но этот компонент не прекращает работу от сети, благодаря этому, если свет выключат, то генератор работать не сумеет. Второе, если по каким-то причинам понизиться мощность (больше, чем на 50%), то прибор начнет выделять деготь. А данное вещество обладает клейкой консистенцией и быстро загрязнит газоход. Если газогенератор используется для отапливания, то хозяин должен контролировать температуру, чтобы она не опускалась ниже 60 градусов. В обратном случае, будет быстро появляться конденсат.

Если посмотреть в магазины, то можно заметить, что газогенераторы очень дороги в цене, в отличии от котлов на твердом топливе. Собственно благодаря этому, чтобы сэкономить, можно подумать про то, как такой аппарат собрать собственными руками. Главное подобрать и приготовить те материалы, отличающиеся прочностью и способностью держать большую температуру. На данном вопросе ни коем случае не нужно экономить, потому что от этого может зависеть эксплуатационная безопасность.

Пошаговый процесс изготовления

Простая конструкция печки будет традиционно включать в себя два отсека. Роль камеры дожигания газа выполнит специальный дымовой лабиринт, смонтированный в верхней части устройства из нескольких параллельных друг другу металлических пластин.

1. В первую очередь изготавливается огнеупорный каркас печи, разделенный на две рабочие камеры. Его можно сделать прямоугольным, сварив между собой несколько листов металла, или же использовать готовую бочку (обрезок трубы) с достаточно толстыми стенками.

2. Для изготовления прямоугольной пиролизной печи размечаются и вырезаются элементы: боковые части, дно, верх корпуса, панель колосника и три внутренние пластины для создания газового лабиринта. Края заготовок аккуратно зачищаются шлифовальной машиной.

3. В верхней крышке будущей газогенераторной печи вырезается круглое отверстие для подключения дымохода, а в передней стенке — прямоугольные люки для подачи дров и поддувала. К вырезанным и зачищенным кускам металла, выполняющим роль дверок, крепятся петли, а их края обвариваются для плотного закрывания.

4. К фасаду, отступив 10 см от его верха, перпендикулярно монтируется пластина, которая должна быть на 7 см короче длины печи. К ее задней стенке таким же образом прикрепляются две аналогичного размера, с отступом 15 см от верха. После сборки устройства эти пластины создадут лабиринт для замедления движения горячего газа.

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!

5. К боковым частям печи на одной высоте привариваются два уголка для установки колосниковой решетки. Колосник делается из арматурных прутьев или же из металлического листа с большим количеством прорезанных отверстий (щелей).

6. Все элементы газогенераторной конструкции соединяются сварочным аппаратом при помощи уголка.

7. Края печи зачищаются и покрываются огнеупорной краской.

Самодельное устройство способно эффективно отапливать небольшие хозяйственные помещения. Если в область дожигания пиролизного газа поместить рубашку теплоносителя (змеевик), то котел дополнительно будет поставлять горячую воду.

Булерьян — газогенератор оригинальной конструкции

Одним из наиболее удачных нагревательных устройств является так называемая печь Булерьян. Ее характерная особенность — система из множества U-образно выгнутых полых трубок, жестко прикрепленных к тепловому контуру. Воздух, находящийся внутри них, отбирает тепло от корпуса газогенераторной печки, нагревается и попадает внутрь здания. Так как плотность газа уменьшается, то он устремляется вверх, создавая разрежение и засасывая в трубки новые порции холодного воздуха из нижней части помещения.

Для плавной регулировки температуры нагрева окружающей среды, печь Булерьян газогенераторная оснащается заслонками, которые устанавливаются либо на патрубке дымохода, либо на дверце загрузочного отсека. Управляя их положением, можно добиваться комфортной температуры в доме, гибко меняя ее значение в диапазоне от +60 до +120 ºС. При этом производительность газогенераторов типа Булерьян составляет примерно 4–5 м³ нагретого воздуха в минуту. Таким образом, печи подобного типа способны нагревать пространство гораздо быстрее других, сжигающих твердое топливо.

Чтобы газогенератор Булерьян максимально эффективно справлялся со своими задачами, при его монтаже следует придерживаться таких правил:

• Нельзя размещать ближе 1 м от легко воспламеняющихся поверхностей.
• Перед топочной дверкой печи нужно оставить около 120 см свободного пространства.
• Устанавливать на огнеупорную поверхность, например, на лист металла толщиной не менее 2 мм или на кафельную плитку.
• Перед вводом в эксплуатацию обязательно провести пробную топку и устранить все выявленные дефекты монтажа.

Изучив отзывы о газогенераторных отопительных печах, сделанных своими руками, становится ясно, что они прекрасно функционируют, экономно расходуют топливо и долгое время работают на одной загрузке. Среди недостатков можно указать необходимость ручной подачи дров в бункер, а также критичность их влажности, которая не должна превышать 20–35 %.

Меры предосторожности

Обычную печь переделать в газогенераторную нельзя. Подобные манипуляции приведут лишь к задымлению строения. Чтобы в полном объеме пользоваться газогенераторным прибором, необходимо учитывать его недостатки.

На выходе у подобного оборудования образуется холодный газ. При ненадлежащим образом утепленном дымоходе происходит образование конденсата. Влага будет стекать обратно в прибор. Поэтому специалисты рекомендуют применять утепленные сэндвич-конструкции. Они состоят из 2-х, вложенных друг в друга труб, между которыми располагается утеплитель.

Чтобы газогенератор работал максимально эффективно, необходимо установить экономайзер (дополнительное оборудование).

Устройство газогенератора

Что такое дровяной газогенератор для автомобиля? Секрет действия агрегата достаточно прост. В процессе горения древесного топлива возникает газ, который, избавленный от лишних примесей, проходит через стадию охлаждения, замешивается с воздухом и впрыскивается в двигатель внутреннего сгорания.

А значит понадобится сам газогенератор, различные виды фильтров, обязательная система охлаждения, всевозможные трубопроводы и электрический вентилятор — для ускорения и улучшения самого горения. Система выглядит таким образом: необходимое топливо загружается в высокий бак цилиндрической формы (можно и квадрат), под которым устанавливается сама камера горения. Полученный газ проходит систему очистки. Далее температура топлива понижается до идеальной, а потом уже обогащение воздухом — и искомая смесь оказывается в двигателе. Современные разработки умельцев мало отличаются от приложенной старой схемы, а потому, если не оснащать газогенератором грузовой автомобиль, а ставить его на милую сердцу легковушку, то потребуется или возвести пугающую конструкцию в багажнике, или как-то присоединять агрегат на дополнительном прицепе к машине.

Что собой представляет газогенератор на дровах

Газогенератор имеет довольно простую конструкцию, так как все процессы, идущие в нем, основаны на пиролизном горении дров. То есть, идея газогенераторов базируется на пиролизных котлах, где дерево сгорает в недостатке воздуха, выделяя при этом большое количество различных газов. Далее будет приведена информация о строении этого приспособления.

• Корпус. Его обычно изготавливают из листовой стали. Все элементы соединяются сваркой. Вообще корпус может иметь как цилиндрическую, так и прямоугольную форму хотя форма цилиндра является более распространенной, да и смотрится эстетично. В нижней части сваривают ножки, на которых конструкция будет стоять.
• Бункер. Его также изготавливают из листовой стали с малым содержанием углерода. Как и корпус, бункер также может иметь форму цилиндра или прямоугольника. Он вносится внутрь корпуса, и крепится к стенкам корпуса с помощью болтов. Также должна быть крышка, закрывающая отверстие сверху, которое ведет в бункер. В качестве уплотнителя используют асбест или какой-нибудь другой материал.

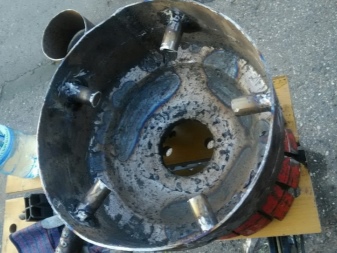

• Камера сгорания. Она располагается внизу, и изготавливается обычно из стали с повышенным содержанием хрома. Здесь происходит горение твердого топлива в условиях недостаточного воздухоснабжения. Между внутренними стенками корпуса и камерой сгорания имеются асбестовые шнуры. На боковых стенках камеры сгорания находятся несколько отверстий, или как их еще называют, фурмы для подачи воздуха, через которые воздух подается в камеру сгорания. Эти фурмы соединяются с воздухораспределительной емкостью, которая сообщается с атмосферой. Когда воздух выходит из этой емкости, он преодолевает обратный клапан. Функция этого клапана заключается в том, чтобы заблокировать выход образовавшегося при горении дров газа наружу.
• Колосниковая решетка находится в нижней части устройства. Ее функция заключается в поддержании раскаленного топлива. Также через многочисленные отверстия этой решетки зола, образовавшаяся в ходе горения топлива, попадает в зольник.
• Загрузочные люки. В конструкции бытовых газогенераторов имеются три таких люка. Первый находится сверху, ее крышка откидываются горизонтально. В качестве герметизации при закрытии и уплотнения используются асбестовые шнуры. В современных моделях в зоне крепления люка можно найти специальную пружину-амортизатор, который автоматически приходит в действие, если внутри устройства давление превысило определенную норму. Под действием этой пружины люк опрокидывается. Сбоку конструкции имеются еще два загрузочных люка. Первый из них расположен на уровне зоны восстановления. Этот люк используется для загрузки топлива в эту зону. Нижний люк располагается на нижнем конце устройства, на уровне зольника. Он применяется для ее очистки. Газ, образовавшийся в ходе горения твердого топлива, выводится из верхней части конструкции. Для этого там имеется специальный патрубок для вывода газа.

Далее будут рассмотрены процессы, в ходе которых из древесины выделяются горючие газы. В целом, всю конструкцию можно разделить на несколько зон:

• Зона подсушки. Она находится в верхней части конструкции, сразу же под загрузочным люком. Здесь топливо быстро сушится благодаря тому, что температура в этой зоне достигает порядка 190 градусов по Цельсию.
• Зона сухой перегонки. Она расположена ниже зоны сушки. Иссушенное топливо здесь подвергается обугливанию благодаря тому, что температура достигает до 500 градусов. В ходе этих процессов из топлива удаляются смолы и некоторые кислоты органического происхождения.
• Зона горения. Находится в нижней части. Топливо попадает сюда и сгорает при температуре в 1200 градусов. Через специальные фурмы подается воздух. В ходе горения выделяются угарный и углекислый газы.
• Зона восстановления. Газы, выделившиеся в ходе горения топлива, поднимаются вверх, и достигают зоны восстановления. Сюда через специальный люк загружают уголь, который держится на колоснике. Угарный и углекислый газы реагируют с углем. Когда во взаимодействие вступают углекислый газ и уголь, то в ходе реакции образуется угарный газ. Но в угле имеется вода, которая также проявляет активность по отношению к газам. В результате всех этих реакций образуются угарный газ, углекислый газ, водород, метан, некоторые летучие непредельные углеводородные соединения, азот. Эта смесь газов очищается от всех примесей, затем смешивается с воздухом. Это и есть конечный результат. Полученная смесь газов может применяться для бытовых нужд.

Устройство и принцип работы

Рассматриваемое устройство имеет несложную конструкцию, ведь все процессы, что внутри него происходят, основываются на горении пиролизного типа. То есть принцип работы будет таким же, как в пиролизных котлах, в которых древесина горит при нехватке кислорода, выделяет много различных газов. Состоит газогенератор на дровах из следующих элементов:

• бункера;
• корпуса;
• камеры сгорания;
• загрузочных люков;
• решетки колосникового типа.

Теперь скажем о них чуть подробнее. Корпус обычно делается из листовой стали и имеет либо прямоугольную, либо цилиндрическую форму. Снизу к нему привариваются ножки. Если говорить о бункере, то этот элемент также делается из листовой стали, которая содержит в себе мало углерода. Он обычно бывает цилиндрическим или прямоугольным. Он вставляется внутрь корпуса и прикрепляется к его стенкам шурупами. А также обязательно должна быть крышка, что будет закрывать верхнее отверстие, ведущее в бункер. Как уплотнитель обычно используется асбест.

Отсек сгорания располагается снизу и делается из стали, в которой содержится много хрома. Именно здесь происходит горение твердого топлива при недостаточном количестве воздуха. Между внутренними частями корпуса и этим элементом обычно располагаются асбестовые шнуры. А на стенках по бокам устроены фурмы для доступа кислорода, через которые идет его подача в камеру сгорания. Фурмы соединены с баком воздухораспределения, что сообщается с окружающей средой. Когда кислород выходит наружу, то преодолевает клапан обратного типа. Он необходим для блокировки выхода сформировавшегося при горении дров газа в атмосферу.

Колосниковая решетка обычно находится внизу газогенератора. Она должна поддерживать горючее раскаленным. Кроме того, через специальные дыры зола, что образовывается в ходе горения дров, оказывается в зольнике.

Если говорить о загрузочных люках, то обычно их имеется у устройства три. Первый устанавливается наверху, и его крышка открывается горизонтально. Для герметизации используются уже упомянутые шнуры из асбеста. Кстати, современные устройства оснащаются в месте крепления люка специальной амортизаторной пружиной, что автоматически работает, если внутри газогенератора давление превышает определенный уровень. И под ее действием люк попросту открывается.

Второй люк находится на уровне восстановительной области, и в него загружают топливо. А третий люк будет располагаться внизу генератора рядом с зольником. Он будет использоваться для очистки.

Если говорить о принципе работы, то сначала топливо попадает в зону подсушивания. Она располагается в верхней части устройства под люком для загрузки. Здесь осуществляется просушивание топлива при температуре почти 200 градусов.

После этого топливо попадает в область сухой перегонки, что располагается ниже. Здесь уже высушенное топливо обугливается, ведь температура будет в 2 раза выше и составляет 500 градусов.

Далее горючее попадает в область горения, что располагается еще ниже. Здесь оно полностью сгорает под воздействием температуры в 1200 градусов. Именно сюда через спецфурмы осуществляется подача кислорода. При горении происходит выделение углекислого и угарного газов.

Последней будет зона восстановления. Здесь газы, что выделились ранее, поднимаются и попадают в эту зону. Через спецлюк сюда кладется уголь, держащийся на колоснике. Газы вступают в реакцию с углем, и создается угарный газ. Но уголь содержит воду, благодаря чему происходит еще и образование водорода, метана, азота и ряда соединений углеводородного типа.
