Ваз-2109

Багажник

За счет возможности, при которой можно сложить заднее сидение, этот автомобиль легко трансформируется в грузопассажирское транспортное средство. У данной модели авто объем багажника равен:

• 330 дм3 при разложенных сиденьях;
• 600 дм3 при сложенных задних сиденьях.

Такая вместительность машины позволяет перевозить в ней даже габаритные грузы, что особенно актуально для тех, кто часто сталкивается с необходимостью доставить какой-либо товар или груз другого назначения до места выгрузки. При сложенных сиденьях объем багажника увеличивается почти в 2 раза.

Кроме того, если требуется перевезти большое количество груза, или, например, вы отправляетесь в поездку со всей семьей, вам не придется ограничиваться местом объемом 330 л для расположения вещей. В продаже доступны различные крепления и установки для этой модели автомобиля, которые позволяют перевозить куда больше вещей, чем поместится в багажное отделение.

Например, вы можете установить багажник на крышу. В продаже доступны различные варианты таких креплений:

1. Автобоксы.
2. Крепления для спортивного снаряжения.
3. Корзины.
4. Экспедиционные багажники на крышу.

Таким образом, вам удастся сделать свой автомобиль еще более вместительным и освободить место для пассажиров.

ВАЗ-21099 — видео тюнинга

«Самара»-седан, слывшая в народе долгое время самой престижной моделью, выпускалась и выпускается только с 1,5 л двигателем (за исключением экспортных комплектаций — 1,1, 1,3, роторно-поршневый двигатель Ванкеля). Примечательно, что это — первая вазовская модель (не путать с модификацией), индекс которой состоит не из четырех цифр, а из пяти. Объясняется это тем, что при разработке она носила индекс «десятки». В ходе доводочных работ ВАЗ 2110 решено было сделать иным, а получившемуся из «девятки» седану был присвоен «номер» 21099. Впрысковую версию можно отличить по дополнительной цифре «2», стоящей в конце индекса. Сегодня особым спросом пользуется модификация с салоном (панель приборов и обивки дверей) «Самары-2» — ее индекс 21099-04.

Кузов четырнадцатой модели и его особенности

Четырнадцатой модели можно сказать, что она относится к российским автомобилям нового класса, имея максимальное приближение к иномаркам. При этом ВАЗ 2114 все же остается автомобилем народным. Однако, при желании автовладелец может тюнинговать авто, с легкостью превратив его в стильный спорткар, который имеет стремительные кузовные линии и современный обвес.

Кузов этой марки авто стоит рассмотреть отдельно, поскольку он имеет очень удачное конструкторское решение. По аналогии с другими моделями ВАЗа, для соединения кузовных частей используют надежные болтовые либо сварные соединения. Весь кузов, включая самые труднодоступные места, тщательно обработан антикором.

Основным отличием кузова ваз 2114 является его граненая форма. Именно она придает модели привлекательный внешний вид. Но имеется и недостаток – процессы коррозии чаще затрагивают полые места в каркасе. В этом отношении можно выделить передние стойки, которые в машинах четырнадцатой модели страдают довольно часто.

Передние крылья автомобиля можно с легкостью снять. Бамперы выполнены из пластмассы, но имеют дополнительное усиление в виде алюминиевых балок.

Практические аспекты кузова Ваз 2109

Кузов Ваз 2109 был спроектирован по типу хэтчбек, революционной инновацией стал багажный отсек, который позволил увеличить вместительность практически в два раза. При этом расход топлива у «девятки» сравнительно ниже, чем у любого внедорожника. С одной стороны Ваз 2109 при необходимости может иметь вместительность как у внедорожника, с другой – малый расход топлива. Всё это увеличивает практическую рентабельность использования этого транспортного средства.

Конечно, многие владельцы Ваз 2109 регулярно освещают проблему надёжности креплений кузова: периодический скрип, определённые крепления быстро расшатываются и т.п

Однако, важно не забывать, что стоимость ремонта кузова или замены отдельного функционального крепления имеет чрезвычайно малую рыночную стоимость. Если у современных хэтчбеков кузов разбит на крупные конструкторские элементы, то и стоимость замены или ремонта их на несколько порядков выше

Невзирая на все недостатки кузова Ваз 2109, можно с уверенностью заявить, что его практическая надёжность находится на должном качественном уровне, несмотря на определённые «косметические» дефекты, проявляющиеся при эксплуатации. Если, слышен где-то скрип, то его можно быстро устранить путём недорогой замены отдельного функционального элемента или элементарной рихтовкой, которую осуществляет каждая станция технического обслуживания.

Посмотрите интересный видео обзор Ваз 2109 2008 года

https://youtube.com/watch?v=94_MYNE2Fks

В целом простота строения кузова Ваз 2109, малые габариты и цена непосредственным образом отразились на степени популярности данной автомобильной модели. Если учесть, сегодняшний календарный год и 1988 год, когда был выпущен первый серийный автомобиль, и тот факт, что Ваз 2109 успешно эксплуатируется многими автомобилистами по сей день, вопрос о качестве сразу отпадает.

Кузов Ваз 2109 – прост в строении, практичен и легко поддается ремонту при необходимости. Сделать это можно, опять же, своими руками по инструкции или доверить операцию специалистам. Качественные фото – материалы и видео обзор, приведенный в статье, помогут закрепить технические познания по кузову «девятки».

• Абсолютно легально (статья 12.2);
• Скрывает от фото-видеофиксации;
• Подходит для всех автомобилей;
• Работает через разъем прикуривателя;
• Не вызывает помех в радиоприемнике и сотовых телефонах.

На Ваз 2108 геометрия кузова имеет очень важное значение. Нарушается она, как правило, в процессе ДТП

Диагностика, проведенная грамотно, поможет в этом случае определить степень перекошенности металлического каркаса машины. Ошибочно полагать, что геометрия кузова Ваз 2108 нарушается только после серьезных аварий. Достаточно ткнуться бампером на какое-либо препятствие или наскочить колесом на камень, и последствия могут оказаться весьма плачевными для кузова или его деталей. Узнаем больше из этой статьи про геометрию кузова Ваз 2108, варианты его модернизации, о заводских размерах и о многом другом.

Основные справочные размеры для проверки пола кузова

базовые линии
1	оси передних болтов крепления растяжек передней подвески
2	центр опоры передней подвески силового агрегата
3	центр опоры левой подвески силового агрегата
4	центры верхних шарниров передних телескопических стоек передней подвески
5	центры шарниров рычагов передней подвески
6	точки пересечения осей приварных болтов крепления рулевого механизма с поверхностями кронштейнов
7	точки крепления задней опоры подвески силового агрегата
8	точки пересечения осей задних приварных болтов крепления рычагов задней подвески с поверхностями задних лонжеронов
9	центры верхних опор амортизаторов задней подвески

Проверку на деформацию можно провести и следующими способами, емко названными «дедовскими». Они помогут получить хотя бы примерное представление о том, в каком состоянии металлический каркас Ваз 2108:

Распахнуть и несильно хлопнуть поочередно всеми дверями «восьмерки» и капотом. Не стараться приложить максимум усилия, действовать аккуратно. В случае недостаточного, неплотного закрывания дверей с первого раза, налицо искривление стоек. Если не закрывается плотно капот, рекомендуется проверить лонжероны на искривления.

• Еще один вариант проверки подразумевает зрительный осмотр борта машины. Так можно будет обнаружить имеющиеся неровности и увеличенные зазоры;
• Визуальному осмотру стоит подвергнуть и стекла. Если на них заметны трещины, особенно вертикального типа с одной стороны – налицо искривления стоек;
• Проверяется соответствие и при движении ТС. Так, водителю «восьмерки» рекомендуется прибавить газу на хорошей, ровной трассе до 50 км/ч, а затем на долю секунды опустить руль. Если машину поведет в какую-либо сторону, налицо смещение именно с этой стороны. Такой же эксперимент стоит провести и на скорости 90 км/ч.

Интересный видео обзор на тему правильного оборудования для восстановления кузова.

Пример оформления темы. ВАЗ 2109: создание акустической полки своими руками

Усилитель MAC Audio Fearless 4000D (номинал 4х150) Комплект для подключения четырех канального усилителя Динамики 6х9 Kenwood KFC-E6935 (номинал 60)

Лист фанеры 1,5 х 1,5 толщиной 12 мм (340 р) Ткань 1,5 х 1,5 (340р почти 225 р погонный метр стоил) Жидкие гвозди 2 баллончика под пиcтолет по 400мл (140 р каждый, МОМЕНТ монтаж назывался) Крепеж (уголки, винты, шурупы, гвоздики, навески) примерно 350р

Из инструмента понадобилось мне: карандаш, электролобзик, дрель, балгарка, молоток, отвертки, ключи, пиcтолет для клея, ножницы, нож канцелярский, кусочек алюминиевого уголка толщиной 0,3-0,4 (для разглаживания клея, паяльник и все барахло для него.

Перед началом работы почитал все что есть в Интернете о создании полок, нашел пару шаблонов и размеров, платный покупать через смс не стал. Хотел сделать полку от стекла до стекла со своим креплением вместо штатных пластмассок.

Сначала думал сделать шаблон из бумаги, примерить, подогнать его, а потом вырезать из норм листа фанеры. Посмотрев примерные размеры полки от стекла до стекла, понял, что на А1 этот шаблон не влезет, а А0 в городе я хз где печатать да и денег не хотел на него тратить. По этому взял один из чертежей с размерами из инета и расчертил его на листе ДВП, примерно был похож, но как выяснилось после примерки, где-то мал где-то велик.

Плюнул я на все эти чертежи, взял свои две штатные пластмасски, и полку штатную, приложил обвел, получил шаблон. Т.к. ДВП кончилась, взял в гараже какой-то лист фанеры тонкой очень. При примерке он встал лучше чем предыдущий шаблон, но все равно кое где был с запасом, т.к. я так резал его лобзиком с запасом.

За несколько подходов подгоняем его как идеальный.

С задним сиденьем он выгдядит так:

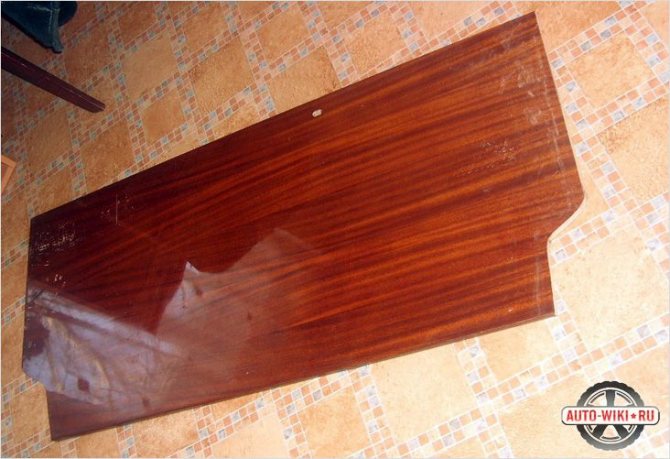

Теперь прикладываем его на лист новой фанеры(я брал 12 мм можно было и 15 брать), обводим и вырезаем.

ТУТ при примерке я столкнулся с проблемой. Т.к. фанерка шаблона была тонкая, то она подходила в местах изгиба обшивки салона, а толстый лист туда уже не влезал = . По этому обрабатываем напильником края которые не влезают или подпиливаем лобзиком.

Теперь полка встает отлично. Тут я решил устроить ей тест. Вставил полку на штатные пластмасски, и положил на нее баллон фриона весом 14 кг. Потом и колесо запасное еще подкладывал . Держит что надо.

Также в этом месте я отказался от идеи делать свои крепления вместо родных пластиковых, т.к. без родных пластмассок появлялось куча открытого пространства до кузова, что мне очень не нравилось, а ломать голову куда и чем его заделывать и прятать я не хотел, по этому полку оставил на родных пластмассках.

Перед обделыванием полки необходимо разметить где будут стоять динамики (относительно усилка, я расчсчитывал, что он у меня будет висеть снизу полки между динамиками) и какая часть будет открываться. С динамиками все просто сделал по кононке шаблон, взял линейку подлиннкее и рулетку, и разметил. А с крышкой, после некоторых размышлений я решил сделать открывающуюся часть как дверь-шторка (только в горизонтальной плоскости). Это из-за того что, если делать открывающуюся часть очень узкой, то она не будет ложиться на штатные пластмасски и придется прикручивать какой-нибудь порожек снизу полки на который будет ложиться открывающаяся часть полки, если ее делать слишком глубокой , то она будет упираться в уплотнитель крышки багажника и не будет проваливаться внутрь.

Какие диски можно установить

Планируя замену старых стальных дисков на легкосплавные, следует выбирать либо оригинальные изделия, либо продукцию от известных производителей, заботящихся о качестве и безопасности своего товара.

Литые диски сочетают в себе следующие полезные свойства: они легки, практичны в использовании, наделены достаточной прочностью и имеют привлекательный вид, что направлено на преображение всего внешнего облика автомобиля.

Наиболее распространенными среди легкосплавных дисков являются изделия из алюминия. Это обусловлено тем, что они устойчивы к коррозии, соответствуют прочностным требованиям и в сравнении с другими литыми дисками остаются относительно недорогими.

В последних моделях от АвтоВАЗа используются диски со схемой посадки креплений 4х100. Устанавливая их на ступицу размером в 4х98, следует использовать шпильки с эксцентриком, чтобы скомпенсировать разницу в 2 мм. Для установки дисков с другими крепежными схемами придется воспользоваться соответствующими адаптерами (проставками).

Надо понимать, что установка дисков размером большим, чем в 15 дюймов, невозможна без вмешательства в конструкцию автомобиля.

Процесс установки

Опишем процесс замены переднего лонжерона на автомобилях ВАЗ 2108/2109:

Используя плазменный резак, за неимением которого можно воспользоваться ручной ножовкой по металлу, необходимо отрезать новый лонжерон. Его размер должен быть идентичен размеру поврежденной детали ВАЗ.
Если у вас есть все необходимое, чтобы сделать ремонт, вы можете приступать к установке. Лонжерон соединяется с другими деталями, используя направляющие шаблоны, вы сможете достичь точной установки.
Теперь можно приступать к сварке деталей 2108 / 2109, но прежде нужно тщательно все проверить. Только после этого можно будет закреплять деталь в нескольких местах. Она приваривает стык в стык методом дуговой сварки.
Выполните фиксацию лонжерона на передней панели ВАЗ. Тут применяется метод точечной или сквозной сварки

Обратите внимание, если вами осуществятся замена лонжерона, второй вариант надежнее.
Вам останется только пройтись шлифовальной машинкой по местам сварки. Новые места соприкосновения лонжерона и колесной арки достаточно будет обстучать молотком, чтобы закрепить результат

В конце на 2108 или 2109 нанесите грунтовочное покрытие, шумоизоляцию и герметик.

Если вы справились со всеми этапами работы, то можете собой гордиться! Но помните, что выполнить ремонт своими руками довольно сложно. Если у вас есть сомнения, относительно своих навыков, лучше обратиться в автосервис. Пусть это стоит немного дороже, но зато автомобиль прослужит вам еще долгие годы.

Практические аспекты кузова Ваз 2109

Кузов Ваз 2109 был спроектирован по типу хэтчбек, революционной инновацией стал багажный отсек, который позволил увеличить вместительность практически в два раза. При этом расход топлива у «девятки» сравнительно ниже, чем у любого внедорожника. С одной стороны Ваз 2109 при необходимости может иметь вместительность как у внедорожника, с другой – малый расход топлива. Всё это увеличивает практическую рентабельность использования этого транспортного средства.

Конечно, многие владельцы Ваз 2109 регулярно освещают проблему надёжности креплений кузова: периодический скрип, определённые крепления быстро расшатываются и т.п

Однако, важно не забывать, что стоимость ремонта кузова или замены отдельного функционального крепления имеет чрезвычайно малую рыночную стоимость. Если у современных хэтчбеков кузов разбит на крупные конструкторские элементы, то и стоимость замены или ремонта их на несколько порядков выше

Невзирая на все недостатки кузова Ваз 2109, можно с уверенностью заявить, что его практическая надёжность находится на должном качественном уровне, несмотря на определённые «косметические» дефекты, проявляющиеся при эксплуатации. Если, слышен где-то скрип, то его можно быстро устранить путём недорогой замены отдельного функционального элемента или элементарной рихтовкой, которую осуществляет каждая станция технического обслуживания.

Посмотрите интересный видео обзор Ваз 2109 2008 года

В целом простота строения кузова Ваз 2109, малые габариты и цена непосредственным образом отразились на степени популярности данной автомобильной модели. Если учесть, сегодняшний календарный год и 1988 год, когда был выпущен первый серийный автомобиль, и тот факт, что Ваз 2109 успешно эксплуатируется многими автомобилистами по сей день, вопрос о качестве сразу отпадает.

Кузов Ваз 2109 – прост в строении, практичен и легко поддается ремонту при необходимости. Сделать это можно, опять же, своими руками по инструкции или доверить операцию специалистам. Качественные фото – материалы и видео обзор, приведенный в статье, помогут закрепить технические познания по кузову «девятки».

Описание модели ВАЗ-2109 (2109, 2109-04, 21091, 21093, 21093-01, 21093-02, 21093-03, 21093-04, 21096, 21097, 21098, 21098-01)

В настоящее время модель называется «Лада Самара»

Двигатель.

Мод. ВАЗ-2108 (для автомобиля ВАЗ-2109), бензиновый, рядный, 4-цилиндровый, 76×71 мм, 1,3 л, степень сжатия 9,9, порядок работы 1-3-4-2. мощность 47 кВт (63,7 л.с.) при 5600 об/мин, крутящий момент 94 Н-м (9,6 кгс-м) при 3400 об/мин. Карбюратор 2108-11070-10-78. Воздушный фильтр — с автоматическим терморегулятором и сменным фильтрующим элементом. Система охлаждения двигателя — с автоматически включающимся и отключающимся электровентилятором,

Мод.ВАЗ-21083 (для автомобилей ВАЗ-21093, -21099 и их модификаций), бензиновый, рядный, 4-цилиндровый. 82×71 мм, 1,5 л, степень сжатия 9,9, порядок работы 1-3-4-2. мощность 51,5 кВт (70 л.с,) при 5600 об/мин, крутящий момент 106,4 Н-м (10,85 кгс-м) при 3400 об/мин.

Трансмиссия.

Сцепление — однодисковое, с диафрагменной пружиной. Привод выключения сцепления — тросовый. Коробка передач — 5-ступ., с синхронизаторами на передачах переднего хода. Перед. Числа: I-3.636; II-1.96; III-1,357, IV-0,941, V-0,784. ЗХ-3,53. Главная передача — цилиндрическая, косозубая, передаточное число — 3,94. Дифференциал — конический, двухсателлитный. Привод передних колес — валами с шарнирами равных угловых скоростей.

Колеса и шины.

Колеса — дисковые, обод 4 1/2J13 для камерных шик и 4 1/2J-13H2 для бескамерных шин. Крепление — на 4 болтах. Шины — камерные или бескамерные 165/70R13, 155/80R13 или 175/70R13. Давление воздуха в шинах 2,0 кгс/см. кв. Число колес 4+1.

Подвеска.

Передняя — независимая, с амортизационными стойками, цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости (макферсон). Задняя — на продольных взаимосвязанных рычагах, с цилиндрическими пружинами и гидравлическими амортизаторами.

Тормоза.

Рабочая тормозная система: передние тормоза — дисковые, задние — барабанные, с автоматической регулировкой зазора. Привод — гидравлический, двух контурный, по диагональной схеме, с вакуумным усилителем и регулятором тормозных сил. Стояночный тормоз — на тормозные механизмы задних колес, привод — тросовый. Запасной тормоз — один из контуров рабочей тормозной системы.

Электрооборудование.

Напряжение 12 В, ак. батарея 6СТ-55А, генератор 37.3701, регулятор напряжения 17.3702. стартер 29.3708; система зажигания — бесконтактная, с катушкой зажигания 27.3705, электронным коммутатором 3620.3734 и датчиком-распределителем 40-3706. Свечи зажигания FE65P (Югославия) или А17-ДВ-10.

Заправочные объемы и рекомендуемые эксплуатационные материалы.

Топливный бак — 43 л. бензин АИ-93; система охлаждения — 7,8 л тосол А-40;

система смазки двигателя — 3,5 л, М-12Г, при температурах от плюс 35 до минус 10 грС; М-6/10Г,при температурах от плюс 20 до минус 25 грС; М-5/10, при температурах от плюс 30 до минус 30 грС;

картер коробки передач (5-ступ-) — 3,3 л, М-8ГИ при температурах от плюс 45 до минус 400 грС; М-12Г, при температурах от плюс 45 до минус 25 грС; М-6/10Г, и М-5/10 Г, при температурах от плюс 45 до минус 40 грС;

система гидропривода тормозов — 0,55 л, жидкости «Роса», «Томь»; стойки передней подвески — 2×0,25 л, МГП-10; амортизаторы задние — 2×0.25 л, МГП-12; бачок омывателя ветрового стекла — 2,0 л (4 л для автомобилей с очистителями и смывателями фар и заднего стекла), жидкость НИИСС-4 в смеси с водой.

Описание конструкции

Задняя подвеска — с цилиндрическими пружинами 12 и гидравлическими телескопическими амортизаторами 10 двустороннего действия.

Основной несущий элемент подвески — балка, состоящая из продольных рычагов 14 и соединителя 13, сваренных между собой через усилители. Сзади к рычагам подвески приварены кронштейны 15 с проушинами для крепления амортизаторов 10 и фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги 14 снабжены приварными втулками с запрессованными в них сайлент-блоками 3. Через центральную втулку сайлент-блока проходит болт, соединяющий рычаг с кронштейном 2. Для крепления кронштейна к лонжерону кузова предусмотрены три приварных болта.

Пружина 12 подвески опирается нижним концом на чашку, приваренную к резервуару амортизатора, а верхним — через резиновую прокладку 11 — на опору, приваренную изнутри к арке кузова.

Нижняя проушина амортизатора крепится болтом к кронштейну 15 рычага подвески, а его шток закреплен на верхней опоре пружины подвески через две резиновые подушки 8 (одна — снизу опоры, другая — сверху) и опорную шайбу 7 (под гайкой).

Пружины задней подвески по длине в свободном состоянии и под нагрузкой делятся на два класса жесткости: А (более жесткие, «высокие») и В (менее жесткие, «низкие»). На передней и задней подвесках должны устанавливаться пружины одного класса. Но в исключительных случаях, если в передней подвеске установлены пружины класса А, допускается установка пружин класса В в задней подвеске (но не наоборот!). Качество пружин в полной мере можно оценить по работе подвески на автомобиле. Если подвеска часто «пробивается» до отбойников на неровностях дороги или проседает под нагрузкой, следует установить более жесткие пружины. При замене пружин не забудьте проверить исправность амортизаторов — ведь именно пара амортизатор-пружина во многом определяет характеристики подвески.

В ступице установлен двухрядный радиально-упорный шариковый подшипник, аналогичный подшипнику ступицы переднего колеса, но меньшего по размеру. Посадка подшипника на оси — переходная (с легкими натягом или зазором). В процессе эксплуатации подшипник не требует регулировки и пополнения смазки. Не допускается устранять возникший люфт подтяжкой гайки, подшипник следует заменить. При демонтаже ступицы подшипник разрушается, поэтому не рекомендуется разбирать ступицу при исправном подшипнике.

Впервые выпуск Ваз 2109 на конвейер был поставлен в далеком 1988 году. Пятидверная конструкция позволила использовать данный автомобиль в качестве успешного семейного транспортного коммерческого средства. Вместе с этим, автомобиль часто используют для перевозок малогабаритных грузов, так как оснащён он довольно простым багажным отсеком.

Ремонт кузова ваз 2108 можно разделить на два условных вида

Устранение коррозии

В данном случае, с помощью сварочного аппарата, предварительно вырезав и зачистив погнившие места, ввариваем заплатки из «свежего» металла.

Тот же эффект достигается без сварки при помощи составов в основе которых лежат эпоксидные смолы и стеклоткань. Данные методы применяются на небольших очагах коррозии.

Восстановления пластиковых элементов кузова

Здесь также пригодятся стеклоткань и эпоксидная смола при помощи которых с внутренней стороны проклеиваются трещины и восстанавливаются отколотые части облицовки. Также, для надежности, трещины дополнительно пропаиваются паяльником.

Восстановление и замена алюминиевых деталей

В этом случае без аргонной сварки не обойтись.

Хотя мастерство и фантазия отечественных умельцев и не такие фокусы показывали.

Устранение царапин и сколов своими руками

С помощью современных технологий существует великое множество вариантов восстановления лакокрасочного покрытия.

Серьезные же повреждения ЛКП придется устранять с помощью грунтовки, шпаклевки и аэрозольного баллончика.

Расчеты диаметра колеса

В случае, если вы остановили свой выбор на дисках 14 диаметра, можете использовать покрышки двух размеров: 175/65 и 185/60. Такие размеры шин не раз проверены на практике, но если вы хотите сами убедиться в правдоподобности, можете запросто рассчитать размер самостоятельно. Представим порядок расчета для ВАЗ-2109 со штатными колесами 175/70 R13.

Исходные данные для расчета: ширина шины – 175 мм; высота профиля – 70; диаметр – 13 дюймов. Сперва умножаете ширину на высоту: 175*0,70 = 122,5 мм. Второе число: 13 (диаметр диска) * 25,4 = 330 мм. Допустимый диаметр колеса получается при сложении диаметра диска и высоты профиля, умноженной на два: 330 + 122,5 * 2 = 575 мм.

То же самое можете проделать и с колесами большей размерности. Так, например, R14 с резиной 175/65 имеет общий диаметр 583 мм, а с резиной 185/60 – 577 мм. Как видно из показателей, шины 185/60 большей соответствуют конструкции автомобиля, а потому советуем использовать именно их.

Также широкая резина повышает общую управляемость машиной и уменьшает склонность покрышек к излому на поворотах. Не лишена широкая резина и недостатков. Среди них повышенная склонность к аквапланированию и чувствительность к выбоинам на дороге. Какой резине отдать предпочтение – выбор каждого автолюбителя.

Также будет интересно: Интеркулер – что это такое в автомобиле

Пошаговая инструкция по самостоятельному производству ВАЗ 2109

Готова заготовка

В первую очередь следует определить точки, в которых будут закреплены декоративные ручки будущей конструкции, после чего просверлить в выбранных местах дырки, необходимые для монтажа зажимов и установки ручек.

Вырезаем подвижную часть

Далее можно переходить к изготовлению шаблона полки

Важно учитывать, что у конструкции будет подвижная часть, которую необходимо отметить на картонном шаблоне с помощью разрезов. При этом настоятельно рекомендуется убедиться, что в случае поднятия подвижной части конструкции она не соприкасается с арками багажника автомобиля

После того как на картонном листе сделаны все необходимые разметки, его следует приложить к фанере и вырезать будущую полку строго по размеру шаблона. Данный этап работы требует особого сосредоточения, потому что только в случае аккуратной вырезки полка сможет поместиться в разъемы багажника.

Держится на защелках

На следующем этапе из фанеры вырезается подъемная часть конструкции, после чего ее нужно соединить с неподвижной частью полки при помощи петель. В горизонтальном положении подъемную часть будут удерживать щеколды, установленные на кромках полки.

После монтажа полки можно приступать к проверке ее работоспособности. Следует убедиться, что полка надежно сидит в разъеме багажника, и только после этого приступать к ее шлифовке при помощи наждачной бумаги мелкой зернистости.

Обеспечивается хороший доступ в багажник

Обивка полки осуществляется заранее приготовленным материалом, размеры которого вымеряются по готовой полке с небольшими допусками. Принцип нанесения обивки прост, и делится на несколько этапов:

1. Вначале на полку наносится слой универсального клея ПВА. Через некоторое время, когда первый слой немного подсохнет, надо нанести клей еще раз.
2. Затем к верхней части полки аккуратно прикладывается обивочный материал. При этом материал нельзя растягивать, т.к. после высыхания ткань уменьшится в размерах, и на полке могут образоваться зазоры, не покрытые тканью.
3. Нижнюю часть кромки следует обивать по принципу обивки верхнего края, однако при желании вместо клея для фиксации ткани можно пользоваться двухсторонним скотчем.
4. После того как обитая полка окончательно просохнет, ее можно устанавливать на место. При этом еще раз следует убедиться, что полка сидит прочно на своем посадочном месте. Любые дефекты, которые были выявлены в процессе финального осмотра, необходимо обязательно устранить.

Какие силовые агрегаты использовались на ВАЗ-2109

Собственной модели мотора у этого автомобиля с маркировкой «2109» никогда не существовало, вместо нее устанавливались силовые агрегаты:

• 21081;
• 21083;
• 2108;
• 2111-80;
• 11183-20.

Изначально ВАЗ-2109 получил агрегаты 21081 и 2108, которые устанавливались на нее с 1987 по 1997 год. В основе их лежал карбюратор, который подавал топливо. Заменили эти силовые установки из-за неприятной для многих автолюбителей неисправности – при обрыве ремня на приводе ГРМ загибались крышки клапанов.

Карбюратором комплектовалась и модель 21083, с ней чаще всего встречаются «девятки». Разработали эту модель двигателя еще в 1987 году, а начали ставить ее только с девяностых.

Инжекторные модификации двигателя изначально предназначались только для экспорта. Они были разработаны на основе двигателя 21083. Первым вариантом был 2111-80, который после пережил глубокую модернизацию с целью увеличения его мощности. Преобразованный вариант выпускали под маркировкой 11183-20. С 1998 года автомобили с этими моторами стали продавать и на внутреннем рынке.

Преимущества и неугасаемая популярность

Во времена Советского союза ВАЗ-2109 высоко ценилась за свои ходовые качества. Считалось, что эта машина не только по-другому ездит, но и звучит.

«Девятка» действительно обладала рядом преимуществ, которые ценятся по сегодняшний день. Среди них:

1. Ремонтопригодность. Каждый, даже начинающий механик или просто автолюбитель сможет легкостью устранить практически любую поломку ВАЗ-2109. Для этого не нужно обладать определенными сверхзнаниями, ведь в сети много информации об автомобиле.
2. Доступность деталей. Найти сменную деталь на машину не составит особого труда, они продаются буквально в любом специализированном магазине. К тому же цены на них довольно низкие, если сравнивать со стоимостью деталей иномарок аналогичного года выпуска.
3. Возможность модификаций. Любители тюнинга особенно ценят это в «девятке». Из нее можно сделать автомобиль, практически не уступающий по мощности современным авто. Экстерьер машины также можно изменять по собственному желанию.
4. Проходимость. Популярный хэтчбек отлично приспособлен для некачественного дорожного полотна за счет высокого клиренса. На нем можно спокойно кататься по проселочным дорогам, преодолеть которые может далеко не каждая современная легковушка.

Несмотря на ряд недостатков «старушки» она пользуется широкой популярностью на вторичке даже сегодня, когда выбор автомобилей безграничен. Многие предпочитают покупать именно «девятку», ведь ее содержание стоит дешево, а ремонт не отнимает много времени.

Несмотря на всю моральную и техническую устарелость «девятка» продолжает пользоваться широким спросом на вторичном рынке. Неприхотливость в содержании, низкая стоимость деталей делают ее также отличной машиной для оттачивания навыков вождения.

История модели

«Девятка» выпускалась на АвтоВАЗе с 1987 года по 2004 год. Дальше она связала свою жизнь с Украиной, где на мощностях автомобильного гиганта в Запорожье вплоть до 2011 года велась сборка из поставляемых машинокомплектов третьей модификации VAZ 2109. Почти четверть века активной фазы жизни означают, что еще по меньшей мере такое же время можно будет встретить «девятку» на автострадах или улицах городов.

• Предшествующая «восьмерка», открывшая семейство «самар» и «спутников», была исключительно хороша, но наличие всего 3-х дверей наводило воспоминания о таком же 3-х дверном «Запорожце», имидж которого не соответствовал понятиям о престижности.
• Использование практически тех же технические решений и агрегатов, размещение их в полноценном 5-ти дверном корпусе «хэтчбека», в результате дало ВАЗ 2109, который в течение времени производства несколько раз чуть менялся внешне и внутренне, воспроизводил свои модификации, но все же был в основе своей постоянен.

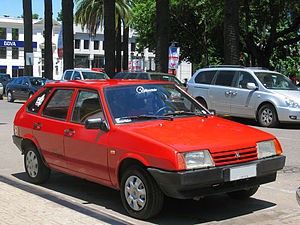

Фото Лада 2109

Фото ВАЗ 2109 — вид сзади

Контрольные размеры кузова Ваз 2109

Кузов имеет довольно небольшую длину – 4006 мм, что является очевидным достоинством автомобиля, так как компактность в городских условиях играет важное значения. Если сравнить предыдущие модели производителя, то длина кузова Ваз 21099 была уменьшена на 120 мм, при этом внутри стало на 60 мм больше пространства благодаря рациональным и верным конструкторским решениям

Первые серийные автомобили ВАЗ 2109 имели ширину кузова 1650 мм, однако, уже спустя несколько месяцев разработчикам удалось уменьшить её на 30 мм до 1620 мм, это ещё больше увеличило компактность кузова.

Высота кузова составляет примерно 1402, что на 30 мм сравнительно меньше кузова моделей-предшественников. Но, компенсировать свободное пространство конструкторы смогли за счёт создания стёкол автомобиля в выпуклой форме. С одной стороны – это позволило увеличить объём свободного пространства, с другой – презентабельность транспортного средства.

Особого внимания заслуживает багажный отсек Ваз 2109, который в своё время произвёл на рынке легковых автомобилей настоящий фурор. Даже сегодня эта чуть ли не революционная конструктивная особенность не утратила практической актуальности.

Стандартная вместительность багажника «девятки» составляет 330 литров, но при необходимости её можно расширить до 640 литров, благодаря сложению задних сидений. Всё это можно выполнить за пару минут и для этого, не требуется прилагать много усилий.

Колея передних колёс составляет – 1400 мм, а задних – 1370 мм. Компактные размеры кузова Ваз 2109 позволяют эффективно осуществлять транспортировку малогабаритных грузов по городу, даже в час пик, когда много пробок.

Параметры штатных гаек

Одним из основных параметров гаек или болтов является форма их прижимной поверхности, которая может иметь несколько разновидностей. При подборе необходимых гаек следует исходить из формы углубления в крепежном отверстии диска.

Чаще всего требуется использовать болты или гайки с конусообразной прижимной частью. Как правило, конус имеет угол в 60о. Иногда на таких болтах может присутствовать подголовок размером в 1,3 мм, а на конце гайки носик.

Прижимная поверхность крепежа также может быть плоской или полусферической

Важно, чтобы прижимные плоскости крепежа и диска полностью соответствовали друг другу. Иначе со временем в результате сильных динамических нагрузок место крепления будет ослабляться

Выбирая гайки с закрытыми головками, следует обращать внимание на их длину

Если шпилька преждевременно упрется в ее внутреннюю часть, то произвести полноценную затяжку не удастся. Также слишком короткие гайки могут не оставить места под накидную головку гайковерта. Некоторые модели дисков позволяют использовать только гайки под шестигранник или звездочку.

При выборе болтов нужно учитывать их длину. Надежного соединения можно добиться только лишь в том случае, если болт вкрутится на всю резьбовую толщину ступицы. Однако, если он будет слишком длинным, то при движении автомобиля такой крепеж начнет цеплять внутренние конструкции.
