Руководство по замене масла в вариаторе nissan x-trail

Защита двигателя: порядок снятия

Схематичный вид защиты двигателя Nissan X-Trail

После того как доступ к днищу Nissan X-Trail получен, стоит забраться под автомобиль и приняться за скручивание защиты двигателя. Обычно, таковых две. Одна пластмассовая, вторая металлическая. Первой снимают пластиковую. Процесс не занимает много времени, так как крепится она на 4 пистонах-защелках. Снятие металлической защиты, в свою очередь, потребует несколько больше времени и усилий. Принцип крепления реализован за счет 4 металлических болтов, которые, в свою очередь, имеют определенную последовательность выкручивания. Начинать необходимо с тех двух, что находятся ближе к переднему бамперу. Их можно выкручивать полностью. Задние же болты выкручиваются примерно до половины (ослабляются), после чего аккуратно достаются закладные. Болты выкручиваются полностью.

На этих 4 болтах крепится защита двигателя Nissan X-Trail.

Важно знать! Например, если выкрутить задние болты первыми или же выкрутить вторыми, но полностью, то закладные, практически в 100% случаев, «убегут» по балке. Такая неприятная ситуация потребует заднего поддомкрачивания автомобиля Nissan X-Trail, ну и, собственно, лишних трат в отношении Вашего же времени

Заливка новой технической жидкости

Новое масло заливается небольшими порциями примерно по 150 миллилитров. Это позволяет ему равномерно распределиться по объему, заполнить полости. Проверка уровня после заполнения проводится на прогретом моторе. Алгоритм проверки был разобран ранее.

Ошибки при заполнении допустимы. Далеко не всегда удается с первого раза добиться нужного уровня. При необходимости, лишний объем можно слить или, наоборот, провести заполнение до необходимых показателей.

Сброс счетчика старения смазки CVT Nissan простым сканером

Сам алгоритм предполагает учет параметров работы мотора и вариатора, поправочные коэффициенты, которые заложены производителем с учетом задачи сохранения ресурса коробки.

Если нет автомобильного сканера M.U.T.-III., предназначенного для сброса, то сбросить уровень снижения эксплуатационных характеристик можно при помощи адаптера и ELM-327 версии 1.5

Приобретать такой адаптер нужно с осторожностью, поскольку недобросовестные продавцы под рабочей версией реализуют неподходящие устройства (версия 2.1)

Сброс счетчика старения масла вариатора Ниссан осуществляется так:

  • Скачивается и устанавливается программа (под смартфон или планшет);
  • Адаптер вставляется в разъем, расположенный возле ручки открывания капота;
  • Через Bluetooth находится устройство, вводится пароль 1234.
  • Запускается программа, на экране появляется Data Monitor (показатель старения находится в самом низу экрана);
  • В главном меню нажимается кнопка «Read CVTF DETERIORATION«, отвечающая за сброс;
  • Если обнуление не произошло, процедуру следует повторить (возможно, несколько раз).

Интервалы замены и рекомендации перед началом работ

Периодичность замены масла в вариаторе ниссан х трейл т31 может учащаться из-за стиля вождения. При высоких нагрузках на узел, замену предпочтительнее производить чаще.

Появление посторонних шумов или изменений в работе вариатора может служить поводом к досрочной замене трансмиссионной жидкости. Недостаточный уровень, изменение цвета, большое образование металлической стружки или запах горелого масла еще один повод к замене.

Комплект запчастей необходимых для замены масла — видео

Работы рекомендуется производить на прогретом автомобиле. Доведенное до рабочей температуры масло лучше сливается, образовавшиеся отложения размягчаются и выводятся вместе с отработкой, что позволяет добиться большей эффективности. Для удобства выполнять работы рекомендуется на смотровой яме или эстакаде.

Процесс замены масляного состава в вариаторной КПП X-Trail T31

Замена масла вариатора Ниссан Х Трейл не отнимет много времени. К тому же, её можно осуществить своими силами, не прибегая к помощи специалистов. Перед тем как приступить непосредственно к смене смазочного состава, нужно подобрать нужные инструменты для работы.

Самыми необходимыми будут:

  • Необходимые гаечные ключи для работы, включая торцевой;
  • Ёмкость, которая понадобится тогда, когда старое отработанное масло будет сливаться через специальное отверстие;
  • Новый смазочный состав, подходящий данному типу вариатора;
  • Очищающие фильтры;
  • Прокладки;
  • Ветошь;
  • Шприц или воронка.

Этапы замены жидкости выглядят следующим образом:

  1. В первую очередь необходимо хорошенько прогреть двигатель для ускорения процесса слива масла. К тому же с горячей субстанцией выходит гораздо больше накопившихся вредных примесей;
  2. Далее нужно приподнять переднюю часть автомобиля при помощи домкрата, удалить переднее левое колесо и наполовину отогнуть подкрылок;
  3. Следующим этапом будет удаление защиты двигателя, которая прикручена при помощи четырёх болтов. В данном случае необходимо открутить только передние, а задние лишь слегка ослабить;
    При необходимости можно счистить с картера вариатора загрязнения и пыль;
  4. Следующий шаг – откручивание пробки сливного отверстия. Перед этим пробка также очищается от грязи, а под отверстие подставляется ёмкость для отработанной жидкости;
  5. Далее необходимо слить всю отработанную жидкость. На это понадобится, зависимости от обстоятельств, от 15 до 40 минут. Далее новое масло заливается в специальное отверстие;
  6. После предыдущего шага нужно снять маслоохладитель, который промывается соляркой;
  7. На следующем этапе нужно убрать со шланга остатки масляного состава;
  8. Затем ставится новый фильтрующий элемент маслоохладителя, и он собирается обратно;
  9. Далее необходимо завести двигатель, который оставляется в работающем состоянии около 5 минут;
  10. После выполнения этого пункта необходимо выехать на ровную дорогу и совершить недолгую поездку без рывков. Далее следует ещё раз замерить уровень залитой жидкости и, при необходимости, долить её.

После этого можно считать, что процесс смены смазочной жидкости в вариаторе Х-Трейл окончен. Следует отметить, что смена масла на двигателе 2,0 л не имеет особых отличий по отношению к разновидности объёмом 2,5 л.

Единственный верный показатель для непременной замены смазки – пробег транспортного средства

Обязательная смена масляного состава для вариатора является важной составляющей, обеспечивающей движущиеся конструктивные элементы вариатора, работающие под большой нагрузкой, необходимой смазкой

Особенности вариаторных коробок передач

Можно сказать, что на отечественном автомобильном рынке автомобили с такими коробками передач, как вариатор, не распространены. Так что для российских водителей это своего рода новшество. Поэтому рассмотрим устройство и особенности работы этой трансмиссии.

Принцип работы автомобильного вариатора довольно прост. Есть два шкива, диаметры которых можно регулировать. Это делается путём сближения или удаления их составных частей. Усилие передаётся от ведущего шкива к ведомому с помощью клиновидного ремня. В автомобилях этот ремень – наборной металлический, другой просто не выдержал бы таких нагрузок. Часто изготавливается из нескольких тросов, чтобы он мог принимать в процессе работы трапецеидальную, или клиновидную, форму.

Как только конусные поверхности боковых блоков ведущего шкива сближаются, его диаметр увеличивается. Он выталкивает ремень ближе к краю, тот приобретает клиновидную форму. Передаточное число увеличивается. В это время ведомый шкив уменьшает свой диаметр. Боковые блоки расходятся, ремень опускается на более низкий уровень, ближе к центру шкива. Со стороны ведомого шкива передаточное число уменьшается. Ведомый приводит в движение колёса автомобиля. Так машина разгоняется – плавно и постепенно. Более наглядно этот процесс показан на рисунке.

При минимальном передаточном числе боковые поверхности шкивов удаляются друг от друга настолько, что ремень приобретает прямоугольную форму. Их сближением или удалением управляет электронная система, приводящая в движение гидравлический масляный привод, специально для этого разработанный.

В конструкции Ниссан Х-Трейл применяются два типа бесступенчатой АКПП, или CVT, от японской компании Jatco. На кроссоверы устанавливают две модификации: RE0F06A, которая начала выпускаться в 1999 году, а также JF011E (RE0F10A) 2005 года выпуска. Последняя является бесспорным мировым лидером среди бесступенчатых АКПП.

Недостатки вариаторов Jatco

Один из самых распространённых – гул, который появляется во время езды. В Ниссан Х-Трейл его создают подшипники, на которых вращаются конусы ведущего и ведомого шкивов. Начинает проявляться довольно рано – после 10-15 тысяч км пробега. Часто пропадает после замены масла. Окончательно победить этот недостаток можно, только заменив подшипники.

В Nissan X-Trail T31 существует проблема прогрева трансмиссионного масла в зимнее время. Особенность трансмиссии запрещает повышать обороты двигателя, для его быстрейшего прогрева, так как это приводит к износу цепи. Металлическая стружка разносится по всему вариатору, попадая в подшипники.

В этом случае используют следующий приём: ручка селектора переводится в положение D или R. На протяжении полминуты нужно держать ногу на тормозе, не давая машине ехать. Таким образом, трансмиссионная жидкость нагреется быстрее. Этого недостатка лишена последняя модель X-Trail T32, там масло нагревается в автоматическом режиме.

Перегрев CVT плохо сказывается на его состоянии. Поэтому бесступенчатая АКПП имеет охладитель для смазки. За его состоянием необходимо следить и поддерживать в чистоте. Но затяжные подъёмы и пробуксовка в грязи, а также городские пробки значительно увеличивают вероятность перегрева. Такой сценарий приводит к сокращению ресурса бесступенчатой КПП.

Могут наблюдаться непредвиденные рывки во время движения. В таком случае следует проверить уровень масла щупом и долить, сколько нужно, если он ниже требуемого. Если это не помогает, причина – залипание клапана масляного насоса, управляющего изменением передаточного числа вариаторной КПП.

CVT Х-Trail T32

Вариатор на Х-Трейл устанавливают модели JF016E. У тех, кто задумался над покупкой автомобиля с такой трансмиссией, возникает два главных вопроса. Сколько ходит до капитального ремонта и не растерял ли он надёжность?

Вариатор JF016E

Слабости

Ситуация с JF016E двоякая. С одной стороны болячки никуда не делись. Более того удешевление в производстве и усложнённая управляющая система негативно сказались на ресурсе. По сравнению с предшественниками, эти вариаторы служат в полтора-два раза меньше. С другой стороны, CVT8 ремонтопригодны, стоимость их капитального восстановления стала гораздо ниже.

Чаще всего начинаются проблемы с гидроблоком. Ради удешевления производитель сильно сократил его качество. На вариаторах Х-Трейл прошлого семейства ставили шаговый электропривод, изменяющий давление масла. На CVT8 эта деталь отсутствует, видимо её посчитали лишней.

Гидроблок CVT8 c диском для калибровки соленоидов

В гидроблоке увеличили количество соленоидов. Всё бы ничего, но тут проявили жадность и установили дешёвые детали. Поэтому теперь при установке нового CVT или гидроблока приходится калибровать каждый клапан. Для этого в комплекте с новым агрегатом идёт установочный диск. Без этой процедуры коробка будет работать неправильно.

Отремонтировать старый гидроблок не получится. Замена соленоидов отдельно или всего узла не возможна, потому что не будет нужных калибровок. Единственный выход купить на разборке гидроблок с блоком управления, которые должны быть сняты с одного автомобиля.

Солнеоиды вариатора JF016E

Прочая специфика ремонта новых вариаторов Х-Трейл такая же, как у прежнего поколения.

Запчасти для смены смазки в CVT

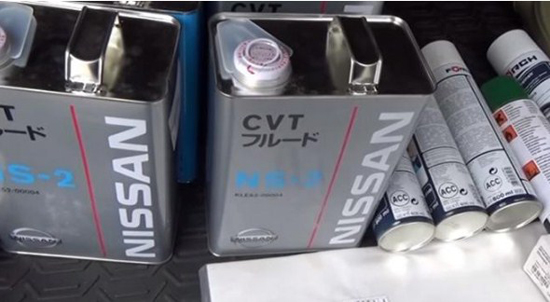

масло Nissan CVT NS-3

Для замены масла в вариаторе Ниссан X-Трейл т32 понадобится сама трансмиссионная жидкость. В качестве нового масла используется Nissan CVT NS-3, которое производится на заводах Total и Idemitsu. Объем смазки при сливе может доходить до 6 л, поэтому понадобятся две 4-литровые канистры трансмиссионной жидкости.При обновлении системы смазки вариатора X-Trail t32 также понадобятся:

  • уплотнительное кольцо под сливную пробку (идет в каталоге под номером 1102601M02);
  • прокладка поддона (313971XF0D);
  • фильтр грубой очистки (его можно промыть, меняется на усмотрение водителя, каталожный номер 317281XZ0D);
  • резиновое кольцо на фильтре (315261XG0A);
  • фильтр тонкой очистки (штатный идет под номером 31726-3XX0A, но подойдет и от CVT-7 317263JX0A);
  • уплотнительное кольцо под крышку фильтра (315263VX0A).

Пошаговая инструкция

Загоняем ниссан х трейл т31, глушим и принимаем все необходимые меры предосторожности: активируем ручной тормоз, устанавливаем противооткатные упоры под задние колеса.
Срываем балонным ключом колесные гайки переднего левого колеса и поддомкрачиваем автомобиль до образования зазора между колесом и землей. Снимаем колесо

Кладем под левый порог, как страховку в случае отсутствия стоек.
Демонтируем подкрылок, который держится на нескольких пластиковых пистонах и одном болте. Пистоны многоразовые, снимаем аккуратно. Можно обойтись без полного снятия подкрылка. Достаточно отогнуть часть от бампера до середины крыла. Этого будет достаточно для беспрепятственного доступа к маслоотделителю. Все это необходимо в случае замены фильтра тонкой очистки.

Замена масла в вариаторе не возможна без снятия защиты ДВС. Спускаемся в яму и демонтируем защиту двигателя, которых может быть две. В первую очередь снимаем пластиковую. Держится на нескольких пластиковых пистонах
Далее снимаем металлическую защиту, обращая внимание на следующую рекомендацию. Сначала откручиваем два ближних к радиатору охлаждения болта
Ослабляем затяжку двух оставшихся болтов, достаем закладные детали и выворачиваем болты полностью. Если пренебречь этим советом, велика вероятность потерять уйму времени на то, чтобы вернуть закладные детали на свое место.

После снятия защиты выбираем нужный картер (левый по ходу движения автомобиля) и откручиваем сливную пробку. Сливаем масло в подготовленную термостойкую тару.
Откручиваем 17 болтов по периметру поддона ключом на 10 мм. Снимаем его и сливаем остатки масла. Осматриваем два круглых магнита закрепленных на дне поддона на наличие металлической стружки, которое говорит нам о степени износа валов и шестеренок КПП.

Отмываем поддон, магниты и сливную пробку при помощи специального средства типа «Карб клинер». При необходимости зачищаем поверхность поддона от старого герметика.
Откручиваем фильтр грубой очистки ключом на 10 мм. Сливаем остатки масла. Конструктивное исполнение фильтра позволяет использовать его многократно, промывая чистящим средством при каждой замене масла.
Для максимального слива отработки в вариаторе Nissan x trail t31 поднимаемся наверх. Со стороны снятого колеса находим маслоохладитель КПП, к которому подходит четыре патрубка. По двум из них течет антифриз, по двум – трансмиссионная смазка. Отсоединяем два масляных патрубка. Часть масла стечет самостоятельно. При наличии компрессора продуваем систему, выгоняя тем самым остатки из радиатора охлаждения масла.
Откручиваем три болта крепящих маслоохладитель и отводим его в сторону. При необходимости промыть маслоохладитель, нужно отсоединить два антифризных патрубка, предварительно их пережав, чтобы избежать утечки охлаждающей жидкости.
Достаем фильтр тонкой очистки. После снятия обращаем внимание на наличие на нем резинового уплотнения. Бывает, что оно остается в посадочном месте. Новый фильтр(Mitsubishi¬ 2824A006¬) в штатное место и устанавливаем маслоохладитель обратно, протерев чистой ветошью. Подсоединяем патрубки.

Возвращаемся в смотровую яму. Меняем резиновое кольцо (Mitsubishi- 2920A096) на фильтре и устанавливаем старый чистый или новый (NISSAN 317281XZ0D/317281XF03) фильтр грубой очистки на место. Возможно, придется приложить усилия для полной посадки в штатное место. Устанавливаем обратно поддон картера с новой уплотнительной прокладкой (Nissan-31397-1XF0C).
Закручиваем болты рекомендуемым усилием 8 Нм. Затяжку производим равномерно по периметру во избежание деформации и перекосов.
Меняем уплотнительное кольцо (Nissan 11026-01M02) на сливном болте и зажимаем усилием 34 Нм. При отсутствии специального инструмента действуем по ощущениям. На болтах поддона, при чрезмерном усилии легко сорвать резьбу. На сливной пробке – грани. Недостаточная затяжка может стать причиной появления масляных течей.
Устанавливаем защиту двигателя. Прикручиваем колесо и подкрылок.
Опускаем автомобиль.

Полный объем масла в коробке ниссан х трейл т31 составляет 7.5 литров. Объем канистры с оригинальным маслом 4 литра (Nissan¬ Kle5200004 EU).

К неплохим аналогам можно отнести масло Ravenol (4014835719392). Через отверстие мерного щупа заливаем около 6 литров свежей смазки. Дальше доводим до нормы небольшими порциями, контролируя уровень мерным щупом.

По достижению необходимого количества смазки, заводим автомобиль и переключаем селектор КПП поочередно во все положения. Глушим автомобиль и проверяем уровень. При необходимости доливаем или откачиваем масло при помощи технического шприца.

Японский «вездеход»

Ниссан Х-Трейл появился на автомобильном рынке Японии в 2000 году. С 2001-го японцы начали экспортировать его в другие страны. Nissan X-Trail T30 был автомобилем первого поколения, выпускавшимся до 2009 года. Предлагались варианты бензиновых и дизельных моторов с механическими КПП и АКПП. Во всех странах, кроме Тайваня, его выпуск и продажи прекратились уже в 2007-м.

С 2007 года началось производство кроссовера 2-го поколения – Ниссан Х-Трейл Т31. Это была модель более высокого уровня по сравнению с предшественником. Размеры кузова увеличились, авто собрали на новой платформе Nissan С. Интерьер также претерпел значительные изменения. С 2009 года Ниссан Х-Трейл Т31 начали выпускать в Санкт-Петербурге.

Nissan X-Trail T31 производился на российском заводе до 2014 года. Потребителям предлагались автомобили с бензиновыми моторами 2,0 и 2,5 л, а также с дизельными агрегатами 1,5 и 2,0 литра. Трансмиссии – механическая КПП, АКПП и вариатор (CVT).

Начиная с конца 2014 года, в России стартовало производство третьего поколения Ниссан Х-Трейл – Т32. Полностью изменился дизайн кузова и интерьера. В цело, автомобиль вышел на более высокий уровень комфорта. Сегодня предлагаются варианты с моторами 2,0 литра, а также 2,5 л. Оба работают на бензине. Есть также модели с турбированным дизелем 1,6 литра. Все модификации – с полным приводом. Бензиновые моторы имеют два вида трансмиссий – это вариатор и механическая КПП. Для дизеля предназначена только механика.

Недостатки вариаторов Jatco

Один из самых распространённых – гул, который появляется во время езды. В Ниссан Х-Трейл его создают подшипники, на которых вращаются конусы ведущего и ведомого шкивов. Начинает проявляться довольно рано – после 10-15 тысяч км пробега. Часто пропадает после замены масла. Окончательно победить этот недостаток можно, только заменив подшипники.

В Nissan X-Trail T31 существует проблема прогрева трансмиссионного масла в зимнее время. Особенность трансмиссии запрещает повышать обороты двигателя, для его быстрейшего прогрева, так как это приводит к износу цепи. Металлическая стружка разносится по всему вариатору, попадая в подшипники.

В этом случае используют следующий приём: ручка селектора переводится в положение D или R. На протяжении полминуты нужно держать ногу на тормозе, не давая машине ехать. Таким образом, трансмиссионная жидкость нагреется быстрее. Этого недостатка лишена последняя модель X-Trail T32, там масло нагревается в автоматическом режиме.

Перегрев CVT плохо сказывается на его состоянии. Поэтому бесступенчатая АКПП имеет охладитель для смазки. За его состоянием необходимо следить и поддерживать в чистоте. Но затяжные подъёмы и пробуксовка в грязи, а также городские пробки значительно увеличивают вероятность перегрева. Такой сценарий приводит к сокращению ресурса бесступенчатой КПП.

Могут наблюдаться непредвиденные рывки во время движения. В таком случае следует проверить уровень масла щупом и долить, сколько нужно, если он ниже требуемого. Если это не помогает, причина – залипание клапана масляного насоса, управляющего изменением передаточного числа вариаторной КПП.

Требуемые параметры для масла в вариаторе Nissan X-Trail

Основная задача, которая стоит перед владельцами автомобилей с вариаторной коробкой – своевременная замена смазочных жидкостей. К слову, промедление с необходимой процедурой может негативно сказаться на работе КПП. Повышение температуры на поверхности рабочих конусов способствует образованию плёнки, которая не даёт ремню проскальзывать.

Некоторые изготовители не рекомендуют заменять масло в вариаторе, так как официально масляная смазка от производителя заливается с расчётом на весь эксплуатационный срок транспортного средства, однако такой вариант не всегда является самым лучшим, особенно если автомобиль эксплуатируется в трудных условиях.

Помимо этого, изготовители советуют всё же проверять качественные характеристики залитого масла, и, если они не соответствуют нормам по показателям цвета, прозрачности или запаха, жидкость рекомендуется сменить на новую.

Самостоятельная смена масла обязательно должна проводиться на разогретом вариаторном КПП, поскольку повышение температуры способствует уменьшению вязкости состава – благодаря этому он быстрее стечёт. Для того чтобы разогреть КПП, достаточно будет совершить непродолжительную поездку, после чего можно приступить непосредственно к смене масляной смазки.

Полезные сведения

При работе нужно помнить следующее:

Средний объем заменяемого масла – 7 литров, так что нужно заранее купить соответствующее количество, исходя из этого значения.
При затяжке болтов следует придерживаться схемы “крест-накрест” и точно контролировать усилие, чтобы исключить механические деформации.
При отсутствии воронки можно осторожно заливать новое масло, подавая его по щупу.

Первые несколько километров после замены масла не стоит подвергать трансмиссию большим нагрузкам. Поездка в легком темпе позволит маслу заполнить все пространство вариатора, распределиться по всем деталям, находящимся в механическом контакте.

Как запустить автомобиль после замены масла?

Заводить машину можно только после установки ее в горизонтальное положение по следующей схеме:

  • 5 минут машина работает на холостых оборотах;
  • затем с промежутком в 20 секунд выполняется переключение на каждую из передач по порядку, затем повторяются действия, но в обратном направлении;
  • необходимо проехаться плавно по дороге, не делая рывков или пробуксовок;
  • вернуться на площадку в гараж и повторить на месте переключение передач во всех режимах в одном направлении, потом в обратном (от D до Р);
  • затем нужно щупом проверить уровень масла в коробке передач при заведенном двигателе;
  • если уровень масла превышен, его можно долить.

На практике установлено, что фильтр Nissan Х-Trail должен меняться после максимального пробега в 15 000 км. Хотя некоторые официальные СТО установку нового фильтра делают после 30 000 пробега.

Метки:

  • T32
  • T31
  • Своими руками

Процедура замены масла в вариаторе Nissan X-Trail T31

Перед самой процедурой замены масла в вариаторе Ниссан Х-Треил Т31 наиболее важное значение имеет подготовка к работе. Данный процесс включает в себя следующие шаги:

  • Проверка уровня жидкости в вариаторной коробке передач при помощи описанного ранее метода (используя щуп);
  • Подготовка транспортного средства. Ниcсан Х-Треил Т31 размещается на платформе, расположенной параллельно полу;
  • Подготовка набора необходимых инструментов: Сливной тары для проработанного материала;
  • Пассатижей или плоскогубцев;
  • Строительных перчаток;
  • Воронки для заливки нового трансмиссионного масла;
  • Бумажных салфеток;
  • Ключей для манипуляций со сливными пробками.

Не забывайте о безопасности! Перед началом работ по замене масла в вариаторе Ниссан Икс-Трейл необходимо заглушить двигатель и дождаться полного остывания содержащегося в вариаторе масла. Техническая жидкость в вариаторной коробке передач прогревается до 120 градусов по Цельсию и может сильно повредить руки автолюбителю.

Сам процесс замены масла в Ниссане Х-Треил Т31 можно подразделить на 3 последовательных мероприятия:

  • Слив отработанного технического материала;
  • Промывка вариатора (в некоторых случаях);
  • Заливка новой трансмиссионной смазки.

Каждый из перечисленных выше пунктов следует рассмотреть подробнее.

Слив масла

В первую очередь следует слить и утилизировать отработанную техническую жидкость. Но как правильно слить масло из вариатора Ниссана Х-Треил Т31? Ниже предлагается пошаговая инструкция данной процедуры:

  • Снимается щиток, препятствующий проникновению грязи в вариатор автомобиля;
  • Ёмкость, подготовленная для слива, размещается под вариатором;
  • Откручиваются сливные пробки коробки передач;
  • При помощи шлангов и дополнительных приспособлений использованное масло сцеживается из вариаторной коробки передач Ниссана Х-Треил Т31.

Автовладельцу следует помнить, что, ввиду своей плотной консистенции, масло из вариатора автомобиля вытекает довольно медленно. Не следует искусственно ускорять этот процесс.

Промывка вариатора

Промывание вариатора — обязательная процедура только в том случае, если коробка передач сильно засорена. Неопытным автовладельцам и людям без специализированного технического образования не рекомендуется самостоятельно промывать данный агрегат ввиду наличия слишком мелких деталей и тонкого механизма, который легко повредить. Для квалифицированной промывки вариатора следует обратиться на Станцию Технического Обслуживания автомобилей марки Ниссан.

Действия по шагам сотрудника СТО распределены ниже:

  • Сначала авто устанавливается на платформе, строго параллельной полу;
  • Очиститель (содержимое 1 банки) заливается в вариатор и смешивается с отработанной трансмиссионной смазкой;
  • Запускается работа двигателя;
  • Через определённое время при помощи специализированных приспособлений все проработанные жидкости сливаются;
  • Заливается новая техническая жидкость.

Присутствие на СТО владельца Ниссана Х-Треил Т31 при промывке вариатора не требуется.

Заливка нового масла

Обычно заливка свежей трансмиссионной смазки в вариативную коробку Ниссана Х-Треил Т31 передач производится сразу после слива, минуя промывку агрегата. Но как правильно залить масло в вариатор транспортного средства? Последовательность действий автолюбителя, производящего замену рассматриваемой технической жидкости, описана ниже:

  • Для начала следует убедиться в достаточной герметичности сливных пробок. Если пробки завинчены недостаточно, можно заблокировать их при помощи шайбы;
  • Затем заливается свежая техническая жидкость в отверстие, в котором располагается щуп;
  • После заливки рекомендуется проверить уровень технической жидкости. Если её слишком много, излишки требуется слить;
  • После произведённой процедуры все пробки и клапаны агрегата возвращаются в изначальное положение.

Зачем снимать колесо и подкрылок?

Теплообменник(маслоохладитель) вариатора Nissan X-Trail

В результате такого демонтажа, Вы получаете доступ к маслоохладителю. Причем здесь он? Внутри него находится фильтр, который необходимо вытащить и сменить. Выполняется эта процедура только после спуска масла с вариатора Nissan X-Trail и снятия его крышки, собственно, саму поэтапную инструкцию рассмотрим после. В целом, замена масла в АКПП Ниссан Х-Трейл — комплексная процедура, что, в свою очередь, предполагает доступ к многим узлам.

Новый вариатор Ниссан Х-Трейл. Слева отчётливо виден маслоохладитель с заглушками.

Особенности вариаторных коробок передач

Можно сказать, что на отечественном автомобильном рынке автомобили с такими коробками передач, как вариатор, не распространены. Так что для российских водителей это своего рода новшество. Поэтому рассмотрим устройство и особенности работы этой трансмиссии.

Принцип работы автомобильного вариатора довольно прост. Есть два шкива, диаметры которых можно регулировать. Это делается путём сближения или удаления их составных частей. Усилие передаётся от ведущего шкива к ведомому с помощью клиновидного ремня. В автомобилях этот ремень – наборной металлический, другой просто не выдержал бы таких нагрузок. Часто изготавливается из нескольких тросов, чтобы он мог принимать в процессе работы трапецеидальную, или клиновидную, форму.

Как только конусные поверхности боковых блоков ведущего шкива сближаются, его диаметр увеличивается. Он выталкивает ремень ближе к краю, тот приобретает клиновидную форму. Передаточное число увеличивается. В это время ведомый шкив уменьшает свой диаметр. Боковые блоки расходятся, ремень опускается на более низкий уровень, ближе к центру шкива. Со стороны ведомого шкива передаточное число уменьшается. Ведомый приводит в движение колёса автомобиля. Так машина разгоняется – плавно и постепенно. Более наглядно этот процесс показан на рисунке.

При минимальном передаточном числе боковые поверхности шкивов удаляются друг от друга настолько, что ремень приобретает прямоугольную форму. Их сближением или удалением управляет электронная система, приводящая в движение гидравлический масляный привод, специально для этого разработанный.

В конструкции Ниссан Х-Трейл применяются два типа бесступенчатой АКПП, или CVT, от японской компании Jatco. На кроссоверы устанавливают две модификации: RE0F06A, которая начала выпускаться в 1999 году, а также JF011E (RE0F10A) 2005 года выпуска. Последняя является бесспорным мировым лидером среди бесступенчатых АКПП.
