Сборка мини-эстакады своими руками: деревянной и металлической

Как сделать мини-эстакаду с частичным наездом?

Задача такого приспособления – облегчить доступ к подвеске и днищу автомобиля. При этом на небольшую высоту над землей приподнимается только передняя или задняя пара колес. Под другую на время осмотра и ремонта нужно подложить упоры, чтобы предотвратить случайное скатывание с наклонной поверхности.

Простейший вариант того, как сделать эстакаду – трапы. Для изготовления их подойдет дерево или металл достаточной толщины, чтобы выдержать вес машины. Потребуются:

• доска толщиной не менее 5 см или металлический уголок 4х4 толщиной 4-5 мм;
• брус (толщина зависит от того, на какую высоту удобно поднять автомобиль);
• болгарка и сварочный аппарат для работы с металлом;
• пила, гвозди для работы с деревом;
• рулетка.

Для изготовления нужно рассчитать длину доски или металлического мостика для наезда колес так, чтобы при горизонтальном положении эта деталь не повредила днище машины.Изготовление деревянных трапов сводится к отпиливанию 4 отрезков бруса для основания и доски для мостика. Ширина мостика должна быть достаточной для свободного наезда колес (не менее 30-35 см). Отрезки бруса прибить гвоздями к доскам в положении, указанном на рисунке: на середине трапа и на краю его.

При изготовлении мостика из металла нужно отрезать уголок длиной, равной расчетной длине мостика (4 шт.). Эти детали соединить попарно короткими отрезками того же уголка или арматурного прутка 15-17 мм в диаметре. Полученные «лесенки» способны выдержать вес легкового авто. С нижней стороны мостиков приварить основание из уголка в виде П-образной конструкции. Высота основания подбирается индивидуально. Стойки основания должны быть расположены так же, как в деревянной конструкции. При наезде на трап до первой опоры основания под весом машины автомобильная эстакада приходит в горизонтальное положение, а ее задняя часть при этом опирается на вторую стойку основания.

Есть другой вариант мини-эстакады. Это 2 небольшие самодельные сварные конструкции из уголка 4х4 толщиной 5 мм в виде неподвижного мостика с наклонными въездами для подъема одной пары колес. Длина, высота и ширина каждой части могут быть рассчитаны индивидуально, в зависимости от марки автомобиля. При изготовлении требуется сварить 4 прямоугольные рамы из уголка, соединяя их попарно поперечинами внизу. На верхнюю часть наварить отрезки прутка или уголка по ширине мостика.

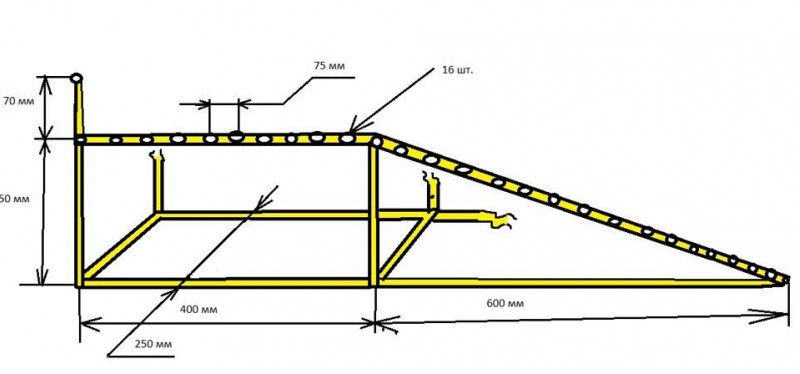

Чертеж для изготовления самодельной мини эстакады

Металлическая конструкция своими руками

Наиболее популярна мини эстакада, выполненная из металла. Такое изделие отличает ряд преимуществ:

• легко перемещать;
• простота сборки – не требует особых навыков;
• надежность и долговечность.

Хотя, сделанная своими руками, эстакада может прослужить не одно десятилетие, со временем любая конструкция изнашивается. Если правильно ухаживать, обрабатывать от ржавчины, срок службы заметно увеличится.

Сварка конструкции проходит следующим образом:

• нарезается уголок, и собираются две прямоугольные трапеции;
• соединяют их между собой уголком;
• обрезками и остатками уголка по бокам формируют дополнительные ребра жесткости;
• нарезают арматуру и приваривают на верхнее основание и наклонную плоскость;
• зачищают металлической щеткой, окрашивают краской по металлу.

Процедуру повторяют для второй части из пары эстакады. На верхней платформе можно сделать ограничивающий бортик, чтобы машина не проехала дальше. Удобно хранить ее вертикально.

Как сделать эстакаду

Чтобы своими силами сконструировать такое важное сооружение для ремонта, нужно сначала обзавестись необходимыми изделиями: специальными мостиками, опорами для них. Также потребуются кирпичи, шпалы, цемент

Не секрет, что эстакада — это такая конструкция, которая может быть различного типа.

Сначала рассмотрим эстакаду переносного вида. Её построить несложно — необходимо отыскать ненужные (возможно, старые) мостики для эстакады (необходимо две штуки). В высоту данные опоры должны быть около 50 см. Длина мостика, как правило, равна метру (или немного больше). Их потребуется два. Длина второго должна составлять 40 см. Данные детали соединяются посредством шарниров — они представлены пальцевым прутком. Этот метод прекрасно подходит для организации эстакады — практичной и прочной конструкции, которую при необходимости очень просто разобрать. Когда работы по ремонту автомобиля будут полностью выполнены, её можно запросто отложить в сторону.

Как сделать металлическую эстакаду своими руками

Сварить эстакаду для авто своими руками несложно, и для этого потребуются:

• Арматура.
• Уголок 40 мм и 63 мм.
• Трубы.
• Болгарка.
• Сварочный аппарат.
• Гайки и болты.

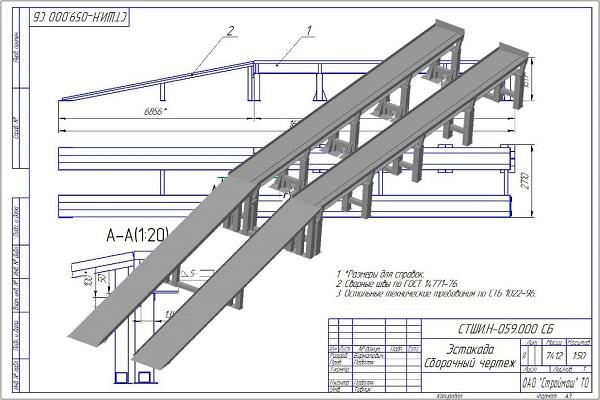

Чертеж полноразмерной эстакады для авто

Стальные трубы (89–100 мм) используются для создания опор, которые обязательно бетонируются. Более того, их нужно помещать ниже точки промерзания грунта, иначе каждую весну конструкция будет менять свое положение. Количество опор обычно доходит до 4 или 6.  А собирать эстакаду под авто здесь нужно так:

1. Сначала делаются опорные тумбы из уголков. Чтобы быть более устойчивыми, они должны быть трапециевидными. Их высота соответствует высоте будущей эстакады, угол составляет 120 градусов. Внизу у них должна быть квадратная опора, сверху — прямоугольная. На этом этапе можно сделать для тумбы тупик для машины. Следующие тумбы делаются без тупиков.
2. Чтобы сделать конструкцию более устойчивой, на высоте полуметра обычно делают поперечную планку из стального профиля. Она крепится болтами прямо к тумбе.
3. Теперь нужно сделать 4 трапа. На двух из них машина будет стоять, а по второй паре — заезжать. Оба вида трапов делаются из уголка 63 мм и своеобразной лесенки из арматуры. Длина горизонтальных платформ вычисляется как длина авто + 1 метр. Длина наклонных въездов — не менее 3 метров.
4. После вычисления длины трапов под них нарезаются уголки.
5. Сначала лучше сделать горизонтальные части, так как прикрепить арматуру на них проще — нужно лишь положить уголки на ровную поверхность так, чтобы они были боковыми бортиками и основой для крепления арматуры. После можно прикреплять отрезки арматуры так, чтобы между ними помещался кусок уголка — это классический «шаг». Дополнительно лучше сделать так, чтобы рубцы на арматуре направлялись то влево, то вправо на каждом последующем куске.
6. Изготовить наклонные трапы немного труднее. Нужно оставить без арматуры свободную часть длиной в 10 см. Это стыковочный узел. Вертикальное ребро профиля здесь прорезают до горизонтальной полки (лучше всего сделать это болгаркой). Потом стыковочные концы загибаются.
7. Чтобы выполнить загиб, лучше всего использовать гибочный станок, но это можно сделать и использовав что-то тяжелое для противовеса. Тогда получившийся узел опирания нужно будет сварить с куском стальной пластины для усиления.
8. Уложив горизонтальные части эстакады на трапециевидные тумбы, их к ним приваривают.
9. Теперь монтируются наклонные части конструкции.
10. Эстакада фиксируется дюбелями к бетону, так она не сместится, когда на нее заедет машина. Если наклонные трапы будут проседать при первом въезде авто, им будет нужно укрепление в виде промежуточных опорных рамок.

Металлические конструкции сваривают и в том случае, если для авто нужна мини-эстакада. Тогда принцип создания будет примерно таким же, только нужно значительно уменьшить размеры, убрать опоры и необходимость бетонирования.

Другие виды эстакад

Но не у всех нас есть два автомобиля или большие гаражи, в которых можно сыграть в футбол или провести вечеринку, поэтому стоит обратить внимание на мини-эстакады, которые могут быть разборными или свободно перемещаться по территории, а храниться в гараже или сарае. Для их изготовления понадобится некоторая смекалка

Вот вам несколько вариантов для выбора:

• прямоугольная трапеция;
• «качалка»;
• перекидная;
• на основе шпал .
• Односторонняя пирамида. Для изготовления этого рода помоста вам понадобится минимум сил, времени и средств. Необходимо иметь под рукой приблизительно 17 м доски высотой в 5 см, шириной в 30 см, можно меньше, если вы ас вождения по узкоколейке, но лучше не рисковать. Далее, вырезаем по два бруса одинаковой длины с такими размерами: 45 см, 70 см, 95 см, 120 см, 145 см, 170 см и 195 см. После того как все части готовы, можно приступать к сборке – просто соединяем их между собой так, чтобы с одного торца они создавали плоскость, а с другого выглядели в форме лесенки. Можно использовать гвозди или саморезы – что оказалось под рукой или удобнее для вас. В процессе сборки должны были получиться две пирамиды, обрезанные с одной стороны. Но такая эстакада еще не приспособлена для того, чтобы на нее заехал автомобиль. Два блока могут внезапно разойтись и нанести вред днищу или же автомобиль может опрокинуться. Чтобы этого не произошло, поступаем следующим образом. На внутренних сторонах монтируем два по два металлических уголка с отверстиями. Далее, выбираем две рейки металлические или деревянные. Проделываем отверстия по краям и крепим их на уголки. После такой операции подставки не уйдут в сторону. Когда автомобиль уже будет находиться сверху, аккуратно откручиваем страховочные поперечины и выполняем необходимый ремонт.

Похожую урезанную пирамиду или трапецию можно изготовить из металлического швеллера, она получится намного надежнее и долговечнее. Вместо подъема «лестницей» необходимо будет просто сделать наклонный заезд.

«Качалка» также является очень простой конструкцией, которую сможет изготовить любой автовладелец. Подбираются две доски толщиной как в прошлом примере, длина может составлять 1 м. Берем четыре брусочка 10×10×30 см и располагаем их следующим образом: один из них на одном из краев, второй – практически посередине со смещением к первому. Прочно закрепляем и не забываем сделать упор. Теперь, когда автомобиль будет наезжать колесами, доски будут перекидываться из-за смещения центра тяжести, с дальнейшим продвижением они получают упор на два бруска. Всё! Машина поднята! Можно производить ремонт. Размеры можете варьировать, ориентируясь на клиренс конкретного ТС и длину колесной базы.

Есть еще один вариант этой эстакады, он немного сложнее в исполнении, но намного надежнее. Конструкции могут быть разными. Вот одна из них. Берется уголок 30×30, можно больше, длину регулируете, ориентируясь на свой автомобиль. Таких отрезков нам понадобится 8 штук. Соединяем их параллельно при помощи арматур-перекладин. В результате должно получиться 4 базы одинакового размера. Нижние части можно сделать длиннее и шире для большей устойчивости. Дальше делаем два упора. Один из них будет в форме бруска, как и в предыдущем примере, его привариваем на край. Второй устанавливаем с небольшим смещением от середины. Но его следует изготовить немного иначе – в форме равнобедренного треугольника. Подвижно соединяем его с нижней базой. Если не трогать подставки они будут находиться в сложенном состоянии под наклоном. Когда автомобиль движется по ним, колесо смещает центр, выравнивая горизонталь, и упирается в брусок. Теперь щеколдами можно зафиксировать помосты в таком положении.

Использование помоста – интересный подход к делу. Для его изготовления необходимо обзавестись уже полюбившимся нам уголком, или использовать квадратный профиль. Далее, при помощи сварочного аппарата изготавливаются 2 равнобедренных треугольника так, чтобы основание в 1,5 раза превышало по длине колесную базу, а вершинный угол был тупым. На них ложится помост Теперь все готово. Автомобиль заезжает на конструкцию и упираясь в ограничители доезжает до конца.

Этапы подготовительных работ

Провести работы своими руками, с этапа проектирования и до финальной сборки, не сложно. Для этого нужно определиться с типом конструкции, предпочитаемым и доступным материалом, сделать чертеж, рассчитать размеры и количество деталей, составить смету на закупку материала, аренду оборудования.

Расчет размеров и составление чертежа

Начинают создание чертежа с выбора типа (стационарная или переносная) и материала. Для каждого будет предпочтительна своя форма изделия. Общие габариты:

• высота – до 1 метра;
• ширина – около 0,4 метра;
• длина подъема – около 1 метра;
• длина плоской платформы – от 0,3 метра.

Эстакада – это пара одинаковых сооружений. Сбоку на схеме по форме она напоминает прямоугольную трапецию. Между собой пара горок может дополнительно фиксироваться, чтобы избежать смещения во время подъема на нее машины.

Подготовка материалов и инструментов

В зависимости от материала, для эстакады подбирают инструменты. Конструкция из шпал или металла собирается с помощью:

• сварочного аппарата;
• болгарки;
• болтов, гаек.

В качестве основного материала берут арматуру и 40-ка миллиметровый уголок. Готовую конструкцию сверху покрывают антикоррозийной краской.

Эстакада из дерева создается из:

• деревянных брусков с квадратным сечением со стороной 0,2 метра;
• деревянных колодок или досок;
• гвоздей, шурупов;
• пилы;
• отвертки.

Что делать, если нет возможности изготовить смотровую яму

Для ремонта ходовой части, днища автомобиля или моторного отсека достаточно часто применяют смотровые ямы, которые удобны в маленьких гаражах, где изготовить эстакаду для поднятия транспортного средства нет возможности.

Однако бывают такие моменты, когда нет возможности сделать яму в гараже. Например, довольно частой проблемой для изготовления смотровой ямы является уровень грунтовых вод, который может находиться очень близко к поверхности. Из-за такого явления может понадобиться дополнительная гидроизоляция, которая будет препятствовать проникновению воды вовнутрь ямы. В противном случае ремонт автомобиля может легко превратиться в принятие не совсем приятной грязной и холодной ванны.

Если в вашем гараже есть такая проблема или вы просто не хотите тратить свое время и силы на выкапывание и отделку ямы, то вариант с изготовлением эстакады отлично для вас подойдет. В наше время существует довольно большое разнообразие данной конструкции, среди них можно выделить два основных типа эстакад:

Как у первого, так и у второго варианта эстакады есть много разновидностей типов конструкции. На тип конструкции влияет размер гаража, вес и тип автомобиля, финансовые возможности и многое другое. Именно поэтому мы расскажем вам о некоторых самых популярных вариантах изготовления эстакады для гаража.

Видео: Сборка металлической конструкции

Самостоятельно изготовить мини-эстакаду может каждый автовладелец

Очень важно проверить прочность конструкции перед тем, как загонять на неё автомашину и начинать ремонтные работы

Гаражная эстакада – очень востребованное приспособление. Многие автолюбители периодически осуществляют технический осмотр и проводят ремонт личного автомобиля.

Если визуальный контроль кузова или некоторые узлы авто можно выполнить без эстакады, то диагностировать состояние днища и узлов, расположенных под ним, очень сложно. Как изготавливается эстакада гаражная, подскажет статья.

Для качественного и комфортного проведения ремонта и обслуживания своего авто, необходимо правильно организовать рабочее место, особенно обеспечить его безопасность для человека. Для этого сооружаются самые разные , приобретаются опрокидыватели или другие приспособления.

Смотровая яма для ремонта машины делается в самом гараже или просто на участке, который может быть:

• На дачном массиве.
• На приусадебном участке.

При сооружении такой конструкции, чтобы упрочнить земляное основание, нужно внутренний слой устройства обложить кирпичом или выполнить обшивку досками.

Помогает улучшить выполнение работ и самодельная эстакада, установленная в гараже при отсутствии смотровой ямы. Такие конструкции могут иметь разные виды, конфигурации и основание.

Эстакада, чаще всего — особое устройство, поднимающееся над землей, служащее для периодического обследования автомобиля и при необходимости проведения ремонта. Назначение устройства такое же, как у смотровой ямы.

Самодельная эстакада — необходимый атрибут любого гаража. Очень часто бывают обстоятельства, когда нет возможности обустроить яму.

Связано это может быть:

• С близким расположением подземных вод.
• Неблагоприятными особенностями грунта.

В этом случае изготовление автоэстакады поможет легко найти выход из затруднительного положения.

Преимуществами конструкции, по сравнению с обычной смотровой ямой, являются:

• Наличие большей площади для проведения работ.
• Много света.
• Более удобно.
• Нет сырости.
• Отсутствует темнота.
• Мост для авто не затапливают талые и грунтовые воды.
• При выполнении работ нет необходимости долго находиться в земле.

Для гаража можно использовать варианты эстакад:

• Переносные.
• Имеющие вид смотровой ямы.
• Выполненные из кирпича.
• Сооруженные из шпал.

Для изготовления конструкций выбирается:

• Древесина.
• Металл.

Эстакада в гараже может располагаться:

• В углу.

• У стены
  . Спереди такая конструкция должна быть загорожена оградой, которая предотвратит скатывание машины.
• Эстакада может являться своеобразным продолжением беспрепятственного съезжания автомобиля с парапета
  , что требует увеличения ее протяженности.

Несколько вариантов мини-эстакад

Самый элементарный вариант мини-эстакады можно изготовить из дерева.

Для этого понадобятся доска (можно взять толщиной 50 мм), которая шире колес, и деревянная рейка квадратного сечения (например, 100х100 мм). От высоты поперечного сечения будет зависеть то, как высоко сможет приподняться автомобиль. При рекомендованных выше параметрах деревянных изделий высота подъема будет 150 мм.

Собирается конструкция следующим образом.

1. К задней части доски сверху крепится брусок, который будет выполнять функцию ограничения хода колес. К нижней части крепятся 2 бруска из рейки квадратного сечения: один немного дальше середины, второй – на краю доски. Конструкция готова.
2. Таких приспособлений нужно как минимум 2 (или 4, если нужно приподнять весь автомобиль над землей). Работает такая мини-эстакада очень просто. Когда вы подставляете конструкцию под колесо вашего автомобиля, то она опирается на землю в 2-х точках: передним краем доски и бруском, который закреплен недалеко от середины.
3. После того как колеса автомобиля заедут на доску и центр тяжести переместится ближе к заднему краю доски, передний край поднимется, а задний опустится. Так как опоры были выполнены из бруска с одинаковым сечением, доска займет горизонтальное положение.
4. При этом длина доски должна быть такой, чтобы исключить удар по днищу вашей машины. Осталось зафиксировать колеса, которые остались на земле, упорами-колодками. Как можно убедиться, такая эстакада своими руками изготавливается очень легко. Можно изготовить мини-эстакаду из металла. Конструкция ее будет напоминать металлическую эстакаду, рассмотренную выше, только в уменьшенном варианте. Состоит она тоже из опор, на которые крепятся мостики.
5. По краям мостиков желательно приварить ограничители. Это обезопасит ваш автомобиль от соскальзывания.
6. Один мостик располагается под углом от земли для заезда, другой – горизонтально (если смотреть на конструкцию сбоку, контур будет представлять трапецию). Можно ориентироваться на следующие размеры: длина основания – 80 см; длина для заезда – примерно 45 см, ширина мостиков – около 40 см. Всю конструкцию можно собрать из уголка 25 мм (меньше не рекомендуется). Примерный вес конструкции будет 20-30 кг. В задней части необходимо приварить ограничитель хода для колеса.

Более сложный, но эффективный вариант мини-эстакады можно изготовить по принципу качели-качалки. Для ее сборки понадобятся сварочные работы. Необходимо будет изготовить 2 рамы по форме равнобедренного треугольника. Ширина рам подбирается в зависимости от ширины колес вашего автомобиля, а длина мостика – в зависимости от длины автомобиля.

Для обеспечения жесткости конструкции рамы необходимо скрепить между собой. Для устойчивости конструкции необходимо под сторону, которая будет находиться над землей, использовать подставки-распорки. При этом надо учитывать, что для большей устойчивости центр тяжести автомобиля должен находиться ближе к вершине равнобедренного треугольника.

Во время работ на эстакадах всегда нужно помнить о соблюдении мер безопасности. Автомобиль необходимо поставить на ручной тормоз, зафиксировать колеса колодками-упорами.

Подведем итоги. Вы рассмотрели различные варианты и подходы, как можно сделать эстакаду своими руками. В зависимости от имеющегося у вас в распоряжении свободного места, материалов, финансов и желания вы можете подобрать для своего гаража любой вариант.

Как сделать эстакаду: практические рекомендации

При желании можно сделать эстакаду сборно-разборной. Это позволит экономить место, быстро собрав ее при необходимости.

Конструкция ее довольно проста. Необходимо собрать 4 стойки-основания высотой примерно 50 см. Для обеспечения устойчивости лучше боковые стороны собрать в форме трапеции и соединить их поперечинами одинаковой длины.

Для этого подойдет 63 уголок (толщиной 5 мм). Для изготовления мостиков можно использовать 40 уголок (толщина 4 мм) и арматуру (подойдет 12 мм).

Мостики представляют собой металлическую лесенку. Необходимо будет изготовить 2 мостика для заезда и 2 мостика, на которых будет стоять автомобиль во время ремонта. Минимальную длину последних можете посчитать самостоятельно, измерив расстояние между центрами колес вашего автомобиля и добавив небольшой припуск.

После того как отдельные элементы будут готовы, необходимо их скрепить болтами. Для того чтобы обеспечить дополнительную жесткость всей конструкции, можно объединить стойки между собой. Болтовое соединение позволит в короткие сроки собрать или разобрать всю конструкцию.

Устройство эстакады для гаража

Популярные варианты эстакад для ремонта авто

Самый простой вид мини-эстакады – две пары сбитых воедино обрезков деревянного бруса сечением 20х20 см. Обрезав под косым углом край подобной импровизированной опоры, мы получим прочную площадку, на которую можно заехать передком или сдав машиной назад (фото №1).

Фото 1. Два обрезка бруса – простейшее подъемное приспособление для ремонта

Недостатки такой опоры очевидны: на брусе нет бортиков защиты от бокового соскальзывания колес, что требует от водителя предельной аккуратности при въезде. Нет здесь и заднего «отбойника», который предотвратит случайный съезд. Высота подставки недостаточна для удобного доступа к днищу.

Существует более совершенный вариант деревянной опоры для выполнения простых ремонтных работ. Такая эстакада на даче изготавливается из обрезков досок, последовательно сбиваемых в широкий щит. Одна его сторона образует ступенчатый уклон для въезда (фото №2).

Фото №2 Мини-эстакада из обрезков досок

Данная конструкция имеет отбойный брусок и две лямки для переноски. Ее ширину можно выбрать такой, чтобы заезжать для осмотра машины без риска срыва колес. Стоимость и сложность изготовления подобной подставки минимальны.

Чаще всего мини-эстакады изготавливают из профильного металла (труб, уголка и арматуры). Они долговечнее и прочнее деревянных. Пример такой конструкции вы видите на фото №3.

Фото №3 Подставка-эстакада из уголка

Вместо уголка для опорной части трапа можно использовать арматуру или трубу. Продлив горизонтальный трап на 1 метр, мы получим более удобную для работы мини-эстакаду. Используя ее, можно добраться к большей части агрегатов, расположенных под дном кузова (фото №4).

Фото №4 Удлиненный вариант эстакады-подставки

Завершает обзор компактных конструкций мини-эстакада для авто разборного типа. Она занимает промежуточную позицию между переносными и стационарными вариантами (фото №5, 6, 7).

Фото №5 Переносная эстакада в собранном виде

Важная особенность этой конструкции – возможность демонтажа горизонтальных трапов после въезда автомобиля для удобного доступа к колесным аркам и порогам.

Фото №6 Вариант частичной сборки эстакады для подъема одной части кузова

Фото №7 В разобранном виде универсальная эстакада полностью помещается в гараж

Работать, лежа или сидя под машиной можно, но не слишком удобно. Поэтому для регулярного ремонта нужна стационарная высокая эстакада, собранная на столбчатом фундаменте (фото №8).

Фото №8 Стационарная автоэстакада из металла на бетонном основании

Такая конструкция при необходимости примет не только легковушку, но также небольшой грузовик или автобус.

Устройство эстакады

Стационарные эстакады многие из нас видели – они могут находиться на обочинах некоторых участков дорог, чтобы водитель, испытывающий технические проблемы, мог привести в порядок или временно ликвидировать неисправность автомобиля. Изготовить такую конструкцию в домашних условиях несложно. Основным требованием будет наличие достаточного пространства. Если гараж у вас рассчитан на два транспортных средства, то на месте одного из них можно возвести помост. Из материалов можно использовать кирпич, плиты перекрытия, деревянные балки, металлический швеллер и трубы. Наиболее прочной и долговечной будет конструкция из металла.

Вам понадобятся трубы общей длиной до 2 м. Приблизительно на 1 м их придется утопить в грунт и надежно забетонировать. Таких столбиков понадобится от 4 до 6, все зависит от размеров машины. Сверху закрепляется четыре уголка размером 7,5 на 7,5 см, пространство между ними заполняется прутьями из арматуры, которые привариваются перпендикулярно. Таким же образом под наклоном устанавливается заезд. Обязательно в конструкции необходимо предусмотреть ограничители, которые не дадут авто скатиться назад или проехать дальше вперед. Длина подбирается под конкретные потребности.

Как сделать эстакаду из различных материалов

Для автовладельцев в сельской местности или проводящих много времени на даче подойдет вариант конструкции из кирпичной кладки на цементном растворе. Конструкция имеет вид трапеции шириной, равной расстоянию между колесами авто.

Недостатки такой эстакады:

• Нужен участок для ее сооружения.
• Со временем кирпич станет разрушаться.
• Для освобождения участка понадобится демонтаж сооружения, что потребует от владельца значительных усилий и затрат времени.

Эстакада из железнодорожных шпал

Эстакаду можно собрать из железнодорожных шпал.

В этом случае выкладываются два основания укладкой шпал друг на друга в виде горки, как показано на фото. Поперек укладываются колеи для заезда.

Эстакада из шпал

Для надежности конструкции ее скрепляют скобами.

Недостатки такой эстакады:

• Не все имеют требуемый запас шпал.
• Шпалы достаточно тяжелые, что не позволяет собрать и разобрать такую конструкцию одному человеку.
• После окончания ремонтных работ понадобится для хранения шпал много места.

При сооружении данной конструкции на своем участке их можно оставить под открытым небом. Деревянные шпалы обычно пропитываются креозотом, предохраняющим дерево от гниения.

Большей популярностью пользуются металлические эстакады.

Как сделать эстакаду из металла

Металлическая эстакада – универсальная. Использовать ее можно и в городских гаражах.

Для изготовления конструкции понадобится:

• Металлический прокат.
• Сварочный аппарат.
• Любая арматура.
• Болгарка с комплектом отрезных кругов.
• Метизы.
• Краска по металлу

При желании эстакаду можно сделать сборно-разборной, что позволит при необходимости ее быстро собрать.

Инструкция состоит в следующем:

• Собирается четыре стойки-основания примерно 50 сантиметров высотой. Чтобы обеспечить устойчивость, боковые стороны следует собрать в виде трапеции и соединить их одинаковой длины поперечинами из равнополочного уголка 63х5. Мостики можно выполнить из уголка 40х4 и арматуры диаметром 12 миллиметров. Мостики — это обычная металлическая лесенка.
• Изготавливаются два мостика для заезда авто и два мостика для размещения автомобиля при проведении ремонта. Минимальная длина последних подсчитывается измерением расстояния между центрами колес автомобиля и к нему прибавляется небольшой припуск.
• Все элементы скрепляются болтами, что позволяет быстро собрать или разобрать конструкцию.

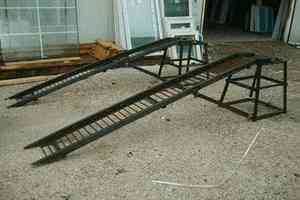

Сборно-разборная металлическая конструкция

Если места в гараже очень мало, можно изготовить мини-эстакаду, позволяющую автомобиль поднимать частично, а цена ее минимальна. Для изготовления самого элементарного варианта мини-эстакады можно использовать дерево или металл.

Переносная эстакада

Для работы понадобится:

• Доска толщиной 50 миллиметров.
• Деревянная рейка сечением 100х100 миллиметров. От размеров поперечного сечения зависит высота поднятия автомобиля.

Порядок сборки конструкции:

• На доскесверху фиксируется брусок, выполняющий роль ограничения движения колес.
• С другой стороны крепятся два деревянных бруска: один чуть дальше середины, другой с краю доски.

Таких устройств необходимо минимум два штуки, а для поднятия всего автомобиля над землей нужно четыре элемента. Принцип работы эстакады заключается в следующем.

При установке конструкции под колесо автомобиля она будет опираться на землю в двух точках:

• Передней частью доски и бруском, закрепленным ближе к середине.
• После заезда колеса авто на доску центр тяжести сместится ближе к концу доски, передний ее край поднимется, а задняя часть опустится.
• Изготовление брусков одинакового сечения позволит занять доске горизонтальное положение.

Какие существуют виды эстакад, как их изготовить, подробно показывает видео.

Технология создания кирпичной конструкции

Разновидностью стационарной конструкции является изделие из кирпича. Для постройки необходимо выделить участок земли. Самодельная эстакада по форме не отличается от металлической или деревянной. Все части возводят из кирпича.

Методика постройки включает создание классической кирпичной кладки на цементном растворе. Преимуществом этой автомобильной альтернативы смотровой ямы стала прочность. Она способная выдержать вес даже грузовой машины.

К недостаткам относят:

• необходимость отдать под нее достаточно большой земельный участок;
• монтаж, как и демонтаж, требует много времени;
• со временем кладка разрушается, и требуется ее полый снос.

Такое сооружение больше подойдет для гаражей в селах и за городом, где есть много свободного места. Кирпич выбирают как можно более прочный. Строительные работы лучше проводить в теплое время года.

Как изготовить эстакаду для автомобиля своими руками

Теоретически изготовить эстакаду для авто можно из любого подручного материала. В ход идут доски, кирпичи и использованные покрышки. Но такие временные меры могут быть оправданы лишь в экстремальных случаях.

Поэтому для основных несущих элементов и дорожек эстакад используют металлопрокат, способный выдерживать значительные ежедневные нагрузки. Это металлический швеллер, уголки и профильная труба. Данные типы металлопроката выдерживают значительные нагрузки на изгиб.

как сделать мини эстакаду

Для изготовления мини эстакады потребуются следующие материалы:
• уголок стальной, толщина не менее 10 мм
• пруток металлический.
а также электроды для сварки и сварочный аппарат. Форму опор мини эстакады выбираем «трапеция», с основанием на 15-20 см больше, чем верхняя часть. Лесенку для заезда изготавливают из стальных уголков, на которые равномерно наваривают с обеих сторон куски прутка.

Поверхность прутка предпочтительнее выбирать рифленую для того, чтобы колеса автомобиля не скользили при подъеме-спуске по эстакаде.

Несущие элементы эстакады, на которые крепится лесенка, должны иметь ширину 45-50 см. Фиксацию авто осуществляют специальные прокладки, исключающие самопроизвольный съезд машины. После сварки конструкция эстакады окрашивается антикоррозионной краской.

Мини эстакада для ремонта автомобилей представлена в данном видео.

как сделать полноразмерную эстакаду

Первоначально выбирается на участке площадка, на которой отсутствуют вспучивания грунта, грунтовые воды и грунты не имеют водонасыщенный слой. Подготавливают ямы под основание эстакады — столбы или стальные трубы, диаметром до 10 см.

Количество труб основания полноразмерной эстакады рассчитывается по предварительному рабочему эскизу. Ямы с установленными трубами цементируют. К установленным трубам или столбам приваривают швеллер для усиления несущей способности.
Рекомендуется в качестве несущих элементов для дорожек также использовать металлопрокат (швеллер, уголки и профильную трубу). Затем изготавливается плоскость качения: арматура и нарезанные прутки приваривают поперек несущих элементов с обеих сторон.

Ширина дорожки плоскости качения должна быть не менее 0,5 м. Полученную сварную конструкцию размещают на специальных опорах требуемой высоты (1 метр). Для изготовления площадки под заезд и лестницы используют уголок L 50, сваренный с арматурой. Края дорожек предпочтительнее оградить уголком, предотвратив соскальзывание автомобиля.

У каждого автолюбителя в идеале должна быть эстакада. Это сооружение необходимо потому, что машина не всегда является средством передвижения, — в некоторых случаях ей может потребоваться ремонт. То есть водителю предстоит выполнить много различных действий: ложиться на пол, осматривать дно машины и проч. При выполнении данных работ придётся находиться под транспортным средством, что не очень удобно. Чтобы упростить задачу, стоит задуматься о строительстве эстакады.
