Двигатель ваз-21213

Проблема замены

Дело в том, что для замены двигателя на ВАЗ-2121 можно подобрать почти десяток различных движков, но все они от иномарки. Но основная проблема в том, что придется выполнять и некоторые дополнительные работы при установке, например, устанавливать или менять крепления, добавлять новые детали. Из-за этого бюджетный вариант для замены найти не так просто. Выбор значительно сужается всего до нескольких вариантов.Чтобы двигатель подходил для установки, он должен соответствовать нескольким условиям:

Движок от иномарки должен свободно размещаться в отсеке для двигателя Нивы

Это один из самых важных критериев, на которые стоит обратить внимание. Если придется добавлять новые детали, корректировать старые или менять форму кузова — лучше отбросить этот вариант

Стоимость такой замены слишком высока для хорошей рентабельности.
Новый ДВС не должен уступать или сильно превышать по мощности старый вариант. Максимально допустимое превышение мощности — 10-20 л.с, то есть от 90 до 110 л.с. При этом максимальный предел мощности является критическим значением, и детали с таким показателем не рекомендуется устанавливать вовсе.
Замена должна давать какие-то преимущества, иначе она будет бесполезной.

Какой двигатель стоит рассмотреть в первую очередь?

Что изменилось с приходом инжекторной «Нивы»?

Чтобы выяснить, какая «Нива» лучше – карбюраторная или инжекторная, для начала нужно рассмотреть технические характеристики обеих моделей. Итак, начнем по порядку. Изначально двигатель для «Нивы» был взят с классических «Жигулей». Это тот же мотор, но с увеличенным объемом камеры сгорания. Первым для советского внедорожника стал мотор 2121 с рабочим объемом в 1580 кубических сантиметров.

Несколькими годами позже машина стала укомплектовываться более модернизированным мотором. Двигатель получил индекс 21213. Это мотор с рабочим объемом в 1690 кубических сантиметров. Мощность силового агрегата составляет 83 лошадиные силы. С этим ДВС машина стала более резвой. До сотни разгон уменьшился до 18 секунд.

В 2005 году Волжский автозавод перешел на инжекторные двигатели. Это изменение коснулось всех моделей ВАЗ, в том числе и «Нивы». Так, машина стала укомплектовываться мотором с индексом 21214. Это бензиновый агрегат с объемом в 1690 кубических сантиметров. Мощность двигателя осталась, как у карбюраторной версии, – 83 лошадиные силы. Разгон тоже не изменился. А вот расход топлива у автомобиля снизился на полтора литра.

На данный момент все «Нивы» выпускаются исключительно с инжекторными двигателями. На вазовских моторах сразу начали применять распределенный впрыск, где на каждый цилиндр шла своя форсунка. Все механические элементы были сменены на электронные. Также в машине появился электронный блок управления.

Чтобы инжекторный двигатель стабильно работал, требовалось наличие датчиков контроля воздуха, положения дроссельной заслонки, детонации. Кроме того, в устройстве появился датчик положения коленчатого вала.

На первый взгляд кажется, что система сложная. Однако это не так. В механической части двигатель не стал сложнее. Вместо карбюратора появились форсунки и топливная рампа, а дроссельная заслонка вынесена отдельно. Прибавилось лишь несколько электронных датчиков, на основании которых электронный блок управления определяет смесь и момент зажигания.

Слабые места двигателя ВАЗ 21214

• Водяной насос;
• Сальники двигателя, МКПП и раздаточной коробки;
• Генератор;
• Стартер;
• МКПП;
• Прокладка крышки клапанов;
• Соединения патрубков системы охлаждения;
• Радиатор;
• Термостат;
• Расширительный бачок;
• Вакуумный усилитель тормозов.

Сальники в следствие низкого качества требуют более частой замены, чем это требуется согласно руководству по эксплуатации.

Генератор имеет высокую вероятность отказа. Как правило, он сгорает даже на новых авто не достигших пробега 4 000-10 000 км.

Стартер имеет низкий ресурс работы без ремонта.

Прокладка клапанной крышки со временем теряет свойства, и пропускает масло наружу.

Соединения патрубков системы охлаждения в местах установки хомутов не надежные и очень рано теряют герметичность, что чревато потерей тосола.

Радиатор течет. Проблема происходит по причине появления трещин в трубном пакете радиатора сопровождающихся потерей охлаждающей жидкости. Данный дефект принял массовый характер.

Термостат не обеспечивает тепловой режим охлаждающей жидкости системы охлаждения двигателя. Проявление данной проблемы не является исключением. Причина дефекта в отказе клапанного механизма внутри термостата. Для проверки исправной работы термостата достаточно после запуска мотора опустить ладонь на нижний (отводящий) шланг, по которому горячий тосол циркулирует в радиатор для охлаждения. При исправной работе термостата через некоторое время шланг должен стать горячим, если шланг остался холодным термостат подлежит замене.

Вакуумный усилитель тормозов (ВУТ). Проявляется тугостью педали тормоза. Возможно плавание оборотов при выжиме педали тормоза, а также шипение. Проблема решается заменой вышедших из строя резинотехнических изделий, заменой хомутов в соединениях.

• Вибрация на скорости 80-90 км;
• Ненадежность конструкции натяжителя ГРМ;
• Модуль зажигания;
• Шумит бензонасос;
• Низкий крутящий момент;
• Длинный ход рычага коробки передач;
• При порыве цепи ГРМ гнутся клапаны;
• Вибрация рычага переключения передач;
• Слабая динамика на трассе из-за недостаточной мощности.

Вывод.

PS. Уважаемые Нивоводы! Жду ваших комментариев, вопросов и отзывов по возникшим проблемам, слабым местам и недостаткам в процессе эксплуатации, обслуживании и ремонте движка ВАЗ 21213.

Таким образом получаются Г-образные сквозные каналы. После монтажей шпилек на заводе соединения, какое-то время остаются герметичными и проблема при приемке испытаний двигателей работниками ОТК не выявляется. После продажи у новых авто, имеющих небольшие пробеги, при резких торможениях по шпилькам начинает просачиваться масло на горячий впускной коллектор, да так, что дым от сгораемого коллекторе масла валит из-под крышки капота, соответственно, в салоне нечем дышать.

Эскиз к техническому заданию по устранению течи масла из-под шпилек выпускного коллектора.

1. Демонтировать крышку ГЦ;
2. Выкрутить две шпильки крепления корпуса подшипников (см. эскиз) и удалить из резьбовых отверстий масло;
3. Тщательно обезжирить отверстия и шпильку;
4. Нанести на нижние резьбы шпилек герметик УГ-10 или его аналоги;
5. Установить шпильки на место;
6. Затянуть гайки корпуса подшипников;
7. Осуществить монтаж крышки головки цилиндров;
8. Подождать не менее 30 минут для схватывания герметика.

А еще интересно: Ремонт двигателей Lada 4×4 (Niva) (Лада Нива) в МСК | Капитальный, диагностика, обслуживание, цены, стоимость, отзывы, гарантии

Полезные советы

В отличие от механических причин, многих случаев перегрева двигателя удастся избежать, если регулярно проверять уровень масла и его состояние, а также контролировать уровень охлаждающей жидкости и следить за исправностью отдельных элементов (термостат, вентилятор охлаждения, помпа и другие).

Таким образом, многие причины, которые приводят к тому, что заклинил двигатель, можно заблаговременно нейтрализовать. В любом случае, обнаружив во время движения признаки заклинивая мотора (стук, грохот и прочие посторонние звуки), лучше всего прекратить движение, причем не дожидаясь того момента, пока двигатель начнет глохнуть сам.

Модификации двигателя ВАЗ 21214 и их отличия

*21214-32 – имеет топливные трубки с быстрыми разъемами, маховик под сцепление 215 мм (на остальных моделях на 200 мм).

Геометрия блока цилиндров 21214 и 21213 одна и та же. Гильзы в цилиндрах не предусмотрены. Из-за применения эжектора изменена конфигурация передней крышки двигателя для монтажа датчика положения коленчатого вала. Для монтажа ГУР на блоке сделано отверстие для установки кронштейна, дополнительно, имеется резьбовое отверстие для установки датчика детонации, а также резьбовые отверстия со шпильками для монтажа кронштейна модуля зажигания.

ШПГ досталась от 21213. Коленвал 21213-1005015 задает ход поршня – 80мм. Шкив коленвала отличается наличием зубьев по наружному диаметру для работы датчика положения коленчатого вала. Последние модели ДВС оснащены демпфирующим шкивом (21214-1005058-10). Наличие демпфера позволило снизить нагрузки на коленчатом валу для исключения срезания шпонки, а также сделать работу менее шумной.

Головка цилиндров 21214-1003011-30 (36) доработана из головки от 21213.  Для доработки потребовалось ввести отверстия для установки датчика фаз и шпилек для монтажа впускного ресивера. Для установки гидрокомпенсаторов в головке отлиты приливы в которых выполнены резьбовые отверстия. С введением гидрокомпенсаторов тепловых зазоров в конструкции головки упразднены регулировочные болты. По отдельным трубкам к гидрокомпенсаторам поступает масло под давлением. Имеются два вида головок: российские 21214-1003015 и канадские 21214-1003015-30. Отличие головок следующие: у первых, диаметр резьб в отверстиях под гидрокомпенсаторы М18/1,5, колодцы под гидрокомпенсаторы не имеют дренажных отверстий; у вторых, отверстия М24х1,5, а колодцы с дренажными отверстиями (маркировка выполнена в отливке). Взаимозаменяемость головок, как и гидроопор старой и новой конструкции не возможна. Применена новая масляная рампа 21214-1007180-30 из нержавеющей стали, подводящая масло к гидрокомпенсаторам. Взаимозаменяемость с рампой 21214-1007180 сохранилась.

Рычаги клапанов 21214-1007116-30 в отличие от предыдущих 2101-1007116, имеют меньший радиус (11 мм) опоры площадки взаимодействующей с кулачком распределительного вала, а также, дополнительную проточку со стороны гидрокомпенсатора. Оба варианта рычагов взаимозаменяемые.

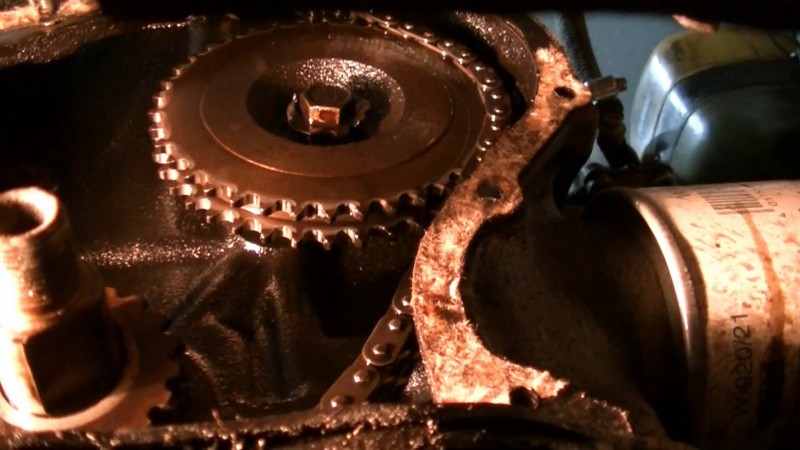

В приводе распределительного вала ГРМ вместо двухрядной цепи применена однорядная цепь 21214-1006040-03 на роликах и втулках. Однорядные звездочки для цепи взяты с мотора 2123. У звездочки масляного насоса для повышения производительности масляного насоса и улучшения работы гидронатяжителя цепи и гидрокомпенсаторов, уменьшено количество зубьев до 30. Внешнее отличие дополняет цельная стальная трубка диаметром 6 мм, для подвода масла к гидронатяжителю цепи. У предыдущих моделей двигателей применена свертно-паяная трубка меньшего диаметра.

Распределительный вал 21214-1006010 оригинален измененным профилем кулачков, может взаимозаменяться с валом от 21213.

Генератор на 80 ампер один и тот же, что на 2112, с небольшим отличием по диаметру шкива 80 мм под приводной ремень 2107-1308020 (944 мм).

Выпускной коллектор может быть из чугуна или из «нержавейки». Чугунный коллектор изготавливается литьем. Вариант коллектора из нержавеющей стали имеет сварную конструкцию. Сварной коллектор легче и быстро прогревается, что хорошо для работы катализатора расположенного в коллекторе. Кроме того, в выпускной коллектор устанавливается датчик кислорода.

Впускной коллектор, топливная рампа (2123-1144010-11) заимствованы с двигателя 2123. Форсунки системы впрыска топлива фирмы SIEMENS VAZ 20734 (желтого цвета), на ранних движках устанавливали форсунки фирмы «BOSCH» (0280 158 110).

Модуль зажигания от двигателя 2112.

Электронное управление осуществляется ЭБУ BOSCH MP 7.9.7. или ЯНВАРЬ 7.2 в зависимости от года выпуска и модификации ДВС.

Систему охлаждения стали собирать с применением прокладок с эластичным полимерным валиком, что позволило улучшить герметичность системы. В состав водяного насоса (помпы) введен сальник (манжет) более устойчивый к износу и потере свойств.

Маркировка поршней ЗМЗ

Другая категория автовладельцев, интересующихся маркировкой поршней, имеет в своем распоряжении моторы марки ЗМЗ. Они устанавливаются на автомобили ГАЗ — Волга, Газель, Соболь и другие. Рассмотрим обозначения, имеющиеся на их корпусах.

Обозначение «406» означает, что поршень предназначен для установки в двигатель ЗМЗ-406. На днище поршня выбито два обозначения. По букве, нанесенной краской, на новом блоке поршень подбирается к цилиндру. При ремонте с расточкой цилиндров требуемые зазоры выполняются в процессе расточки и хонингования под заранее приобретенные поршни с нужным размером.

Развитие мотора

Поскольку карбюратор двигателя ВАЗ-21213 не позволял дальнейшего улучшения экологических характеристик мотора, то его сменила система впрыска. Такой силовой агрегат получил обозначение 21214 и небольшую прибавку в мощности и в крутящем моменте. Еще одним направлением развития стал вариант 2130, который устанавливается на «Шевроле Нива». На сегодняшний день в серии остаются все три варианта моторов с инжектором – 21213, 21214 и 2130.

В ходе модернизации «Нивы» конструкторы предприняли ряд шагов, которые были призваны повысить привлекательность автомобиля для покупателей, особенно с учетом возросшей конкуренции со стороны импортной техники. С другой стороны, следовало сохранить на приемлемом уровне и ценовую политику, неприхотливость и проходимость – как раз эти составляющие и определяли успех этого автомобиля.

Одним из требований к новой «Ниве» стало улучшение динамических характеристик повышение экономичности. Поэтому для автомобиля на базе старого карбюраторного рядного мотора был разработан двигатель ВАЗ 21213 технические характеристики которого были на порядок лучше. Главным изменением было увеличение объема двигателя – это позволило увеличить мощность мотора и крутящий момент, при этом двигатель стал более надежным. Применение нового карбюратора позволило снизить расход топлива до почти европейского уровня.

Характеристики двигателя ВАЗ-21213

Двигатель Ваз 21213

Тюнинг

Карбюраторный двигатель 21213 невозможно перепрошить из-за отсутствия ЭБУ, поэтому производится механический тюнинг:

• замена жиклеров – т125 вZD135 (2 кам.) вместо т110 вDZ150 (1 кам.);
• доработка ускорительного насоса – замена носика;
• очистка от нагара – аппаратами ВД, чистящими средствами.

После этого повысится качество поступления топлива в газораспределительный механизм. Далее необходим тюнинг самого ГРМ:

• расточка седел и увеличение диаметра клапанов;
• аналогичные действия с колодцами толкателей;
• замена форсунок управляющего блока.

Таким образом, мотор 21213 считается достаточно надежным (оценка +3), но очень шумным силовым приводом внедорожника. В сравнении с предыдущими ДВС увеличена мощность, использован новый карбюратор. Добавилась мощность и крутящий момент на 3000 оборотах.

Особенности конструкции

Создавался двигатель 21213 из рабочей версии 2121 с учетом новых разработок для мотора ВАЗ 2107, которые так и не были завершены. Основными отличиями от ДВС Нивы стали:

• поршни новой конструкции;
• изменение параметров ГБЦ и шатунов;
• модернизация коленвала;
• доработка распредвала;
• использование карбюратора Солекс модификации 21073;
• улучшенная система смазки;
• оригинальная конструкция башмака натяжителя цепи.

Поршни 21213КоленвалБашмак цепного натяжителя

Подробное описание узлов содержит мануал завода-производителя. Для снижения себестоимости конструкторы использовали преимущественно имеющиеся в производстве детали моторов, уже находящихся в серийном производстве на момент 1994 года:

• блок цилиндров стандартный, от 2103, высота 214,58 мм, межцентровое расстояние цилиндров 95 мм;
• коленвал – взят от 2103 с радиусом кривошипа 40 мм, оборудован дополнительно противовесами, в шейках шатунов просверлены масляные каналы, а их диаметры увеличены на 0,02 мм;
• головка блока цилиндров использована от 21011, но увеличены камеры сгорания (30 см3 каждая), сточена высота до 111 мм;
• клапанный механизм ГРМ – применен от 2101 без изменений;
• цепь ГРМ – втулочно-роликовая двухрядная от 2103.

ГБЦ 21213

Заводская форсировка обеспечила мощность 81 л. с и момент 126 Нм, однако производитель оставил потенциал около 45 – 60 л. с. При этом он рекомендует улучшать своими руками впускной и выпускной тракт без расточки цилиндров и турбирования мотора.

Работы по улучшению геометрии

Четырехцилиндровый восьмиклапанный бензиновый двигатель ВАЗ 21213 имеет рабочий объем 1,7 литра. Мощность силового агрегата составляет 81 лошадиную силу при показателе крутящего момента в 125 Нм.

Использование многочисленных автоматических систем управления работой двигателя позволило не только изменить тяговые показатели этого мотора, но и значительно улучшило показатели топливной экономичности. Нива в загородном режиме потребляет при движении с крейсерской скоростью 8,3 литра бензина на 100 километров пробега.

Начиная с 2014 года покупателям предлагаются также Нивы с дизельным двигателем.

Двигатель на Ниву с верхним расположением распредвала оснащается цепным приводом, что позволяет существенным образом упростить сервисное обслуживание этого силового агрегата. Цепной привод не требует замены натяжителя и какой-либо регулировки в процессе эксплуатации мотора. Также отметим наличие гидрокомпенсаторов, что избавляет автовладельца от необходимости проведения процедуры по регулировке зазора клапанов. Все работы по сервисному обслуживанию этого мотора может выполнить сам автовладелец, без обращения в фирменные СТО.

Из-за низких показателей КПД двигателя и малой износостойкости, механический тюнинг двигателя Нивы 4х4 является почти обязательным. Такие работы называются работами по изменению геометрии силовой установки. Начать дорабатывать силовую установку стоит с модернизации карбюратора. Делаем следующее:

1. Меняем жиклёры с показателем 1 кам на жиклёр с показателем 2 кам;
2. Обновляем носик ускорительного насоса.

Если вы являетесь обладателем инжекторной Нивы, то самостоятельная доработка инжектора недопустима. Только профессионал, обладающий знаниями в программном обеспечении, сможет выполнить такой тюнинг двигателя Нивы.

Малый показатель износостойкости и КПД двигателя внедорожника российского происхождения определяет то, что без механических доработок практически не обойтись. Подобные работы многие называют изменение геометрии.

У устанавливаемого двигателя внутреннего сгорания на рассматриваемый автомобиль можно доработать многие системы. Специалисты рекомендуют начать с модернизации карбюратора. Это связано с тем, что из-за применения несовершенной технологии производства его эффективность очень низкая. Модернизация проводится следующим образом:

1. Для начала рекомендуется провести замену жиклера. По заводу устанавливается вариант исполнения с показателем 1 кам, следует установить с 2 кам.
2. Следует обновить носит укорителя насоса.
3. Проводится счесывание всех острых углов, которые могут стать причиной завихрения воздушного потока.
4. Некоторые мастера проводят также зачистку доступных поверхностей, снижая их показатель шероховатости. За счет этого существенно снижается показатель КПД.

Врезка: Важно: Немаловажно провести чистку конструкции карбюратора от нагара и грязи. Для этого используется бензин или тряпка

Если грязь слишком сильно впилась в поверхность, то можно использовать специальные чистящие средства.

Производить чипование атмосферного двигателя специалисты не рекомендуют. Ещё увеличить мощность двигателя можно, если попробовать увеличить ход поршней. Этого можно достичь, если установить другой коленчатый вал, у которого ход составляет 84 мм, подойдёт от ВАЗ 2130

. Поршень диаметром 82 мм., но поршневой палец должен быть смещён на 2 мм. После этого рабочий объём станет уже равным 1,8 литра.

В дальнейшем, если расточить блок до 84 мм. при прежнем коленчатом валу, объём станет уже 1,9 литра. Но и это ещё не всё, в дальнейшем можно увеличить наполняемость рабочих цилиндров. Этого добиваются расточкой и установкой клапанов с увеличенным диаметром их тарелок. Такая операция довольно сложная и требующая специального оборудования. Также желательно использовать облегчённые шатуны и тогда можно иметь на выходе уже около 100 лошадок.

Мотор глохнет в холостом режиме или в движении

В этом случае проблемы с двигателем 2123 могут быть следующего плана:

1. Нет нужного уровня давления в системе подачи топлива (то же касается и дизельных модификаций). Проверяют исправность насоса, при необходимости его ремонтируют или меняют на новый вариант.
2. Нарушение регулировки функционирования силового агрегата на холостых оборотах. Требуется замена регулятора, поскольку самостоятельно его отремонтировать очень хлопотно и долго.
3. Наблюдается нестабильная работа вентиляции картера, попадает воздух в тормозные усилители или шланги подачи горючего. Необходимо проверить целостность всех шлангов и соединений, а также подтянуть имеющиеся хомуты.

Характеристики

Сейчас читают

• Литраж — 1 690 см3, по сравнению с предыдущей моделью увеличенный на 110 см3.
• Подача топлива — карбюратор. На модификации 21214 — инжектор.
• Блок цилиндров — чугунная отливка.
• С рядным расположением четырех цилиндров.
• Количество клапанов — 8.
• Поршень, ход — 80 мм.
• Диаметр цилиндра — 82 мм.
• Степень сжатия — 9,4.
• Межцентровое расстояние у цилидров — 95 мм.
• Мощность двигателя — 81 л.с. при 5200 об/мин.
• Крутящий момент — 125 Нм при 3000 об/мин.
• Топливо АИ-92, 93, 95.
• Расход топлива на 100 км: трасса 8,3 л/движение в городских условиях ?11,5 л/ смешанный тип передвижения — 10,5 л.
• Вес агрегата — 117 кг.
• Совместимые масла по SAE — 5W-30, 5W-40, 10w-40, 15W-40.
• Объем масла в картере — 3,75, рекомендуемое количество для заполнения системы — 3,5 л.

Тюнинг двигателя Нивы 21213 и 21214

Чип тюнинг двигателя Шевроле Нива или 21214

Долго писать по этому поводу нет смысла ибо чип Нивы дело бесполезное, атмосферный мотор чипом не расшевелить, а все восторженные отзывы не более чем попытка оправдать пустую трату денег, едем дальше.

Как дешево увеличить мощность двигателя ВАЗ 21213

Вопрос на повестке дня: как увеличить мощность двигателя нивы без особых ухищрений? Первая стадия — увеличить ход поршня до 84 мм используя коленвал  от ВАЗ 2130, поршни 82мм со смещением поршневого пальца на 2мм и у нас уже 1.8л. Вторая стадия — расточить цилиндры под 84 мм поршен, таким образом собираем двигатель 1.9 на ниву. Для полноценного форсирования двигателя ваз 21213 нужно добавить более производительный карбюратор, расточить каналы ГБЦ(как это делать описано в ТУТ), диаметр впуска 33мм и выпуск 31 мм, желательно использовать легкие шатуны, в итоге получим около 100 л.с. Третья стадия — строим мотор 2 л. Покупаем на рынке тюнинговый коленвал с ходом 88мм и поршни 84мм со смещением пальца 4мм. Полноценная доработка двигателя ваз 21213 будет завершена после установки распредвала Нуждин (или аналога) с подъемом 11.2, легкого маховика, легких шатунов и доработанного карбюратора, все это в сумме даст около 110 л.с.

Варианты расточки двигателя Нива

— поршень стандартного диаметра, увеличенный ход 1,8 л. 82х84 ~85 л.с. Максимальный крутящий момент ~135Нм при 3000об/мин — поршень большего диаметра, увеличенный ход 1,9 л. 84х84 — поршень большего диаметра, увеличенный ход 2,0 л. 84х88

16 клапанный двигатель на Ниву

Периодически на форумах поднимают вопрос установки мотора 2112 в ниву, это довольно сложное и бессмысленное занятие, по причине того, что 16V моторы любят обороты и для внедорожника мало приспособлены. Если хотите скорости, продавайте свое авто и купите Приору. Нива не приспособлена для высоких скоростей и ее тюнинг должен быть направлен, в первую очередь, на увеличение тяги на низах.

Компрессор на Ниву

Используем кит комплекты на основе нагнетателя ПК-23-1 или аналоги с давлением 0,5 бар, форсунки от 406-го волговского мотора, поршневая остается заводская, на выходе более 100л.с. Ресурс сократится, но не критично.
Ставить более производительные нагнетатели нерекомендуется, заводская поршневая не выдержит и мотор потребует значительных дорогостоящих изменений.

РЕЙТИНГ ДВИГАТЕЛЯ: 2
