Как проверить датчик температуры на 402, 405 и 406 двигателях?

Принцип действия

Выше уже было рассмотрено, как устроена система охлаждения инжекторного ЗМЗ-406. Но познакомиться подробнее с принципом работы все-таки не будет лишним.

Камеры сгорания окружены рубашкой, по которой проходит тосол, антифриз или вода. Все эти жидкости отбирают тепло и переносят его к радиатору, откуда тепло передается в атмосферу. Жидкость в процессе работы постоянно циркулирует и тем самым поддерживает оптимальную температуру мотора. Тосол, антифриз и вода при работе образуют накипь, которая может серьезно мешать функционированию всей системы в целом.

Вода в принципе не может быть чистой – она включает соли, различные примеси и агрессивные вещества. Когда температура повышается, все это может выпадать в осадок и образуется накипь в системе охлаждения. Антифризы накипи не образуют, но в процессе эксплуатации разлагаются. Продукты разложения не лучшим образом виляют на механизмы.

Характерные неисправности узла и способы их устранения

Неисправность в работе КЗ может случиться по следующим причинам:

1. Короткое замыкание внутри системы, что может привести к перегреванию устройства. Если температура эксплуатации превысит 150 градусов, изделие выйдет из строя безвозвратно.
2. Вторая причина — неисправность питания от электрсоети авто. Как известно, для нормальной работы электрических устройств уровень напряжения в бортовой сети должен составлять не менее 11.5 вольт. Если же питание будет слишком низким, это приведет к тому, что для зарядки КЗ потребуется значительно больше времени.
3. Также устройство может выйти из строя по причине механического повреждения изоляции. Такая проблема, как правило, связана с попаданием моторной жидкости через износившиеся уплотнители.
4. Плохой контакт изделия с бортовой сетью. В том случае, если корпус КЗ повреждается, это может стать причиной попадания влаги в первичную либо вторичную обмотки, что в свою очередь может привести к появлению переходного сопротивления.
5. Проблемы термического характера. Некоторые модели КЗ больше других подвержены образованию теплоты, что также может отразиться на их ресурсе эксплуатации.
6. В результате воздействия вибраций двигателя работоспособность КЗ также может быть нарушена.

ДТОЖ — что и как?! — ГАЗ 31, 2.3 л., 2006 года на DRIVE2

Давно я собирал инфу по различным датчикам, но в данной записи хочу сделать акцент на ДТОЖ для двигателей семейства ЗМЗ (405,406,409).По всем каталогам основной датчик идет с номером 19.3828, но сам когда столкнулся с тем, что пора менять его, то тут оказалось, что стоят разные датчики с завода(

И так собственно по порядку!

Скажу сразу, что у меня в рессивере стоял 40.5226, а на термостате 19.3828. поменял это дело на лузар и понял что жопа полная! Калуга тоже не всегда попадается нормальная, из 2 датчиков у меня нормально заработал только 1. Фенокс и автотрейд пока не пробывал, не попадались они мне, да и повода пока нет.

Начну Микас 5.4, 7.1, СОАТЭ, VS5.619.3828 — черный40.5226 — коричневый

19.3828

40.5226

Аналог этих датчиков производит LUZAR (LS 0306 406-3851010), Fenox(19.3828000), АвтоТрейд (42.3828)

LUZAR (LS 0306 406-3851010)

Fenox (19.3828000)

АвтоТрейд (42.3828)

Микас -11, СОАТЭ, VS840.5215 — серыйАналоги234.3828 — черный421.3828 — черный

40.5215

234.3828

421.3828

Особенности системы питания инжекторного двигателя

Она является одной из главных на двигателе, регулировки не требует, но следить за ее состоянием все же надо. Форсунки и регулятор давления нормально работают только на чистом бензине. Заправляйтесь на проверенных заправках, иногда (лучше осенью) сливайте из бака отстой и воду. При появлении подтеков на бензопроводах в местах разъемов надо их герметизировать (подтянуть штуцера без чрезмерных усилий или заменить уплотнения).

Для этого отключите бензонасос (проще всего снять соответствующий предохранитель), заведите двигатель и подождите: он выработает горючее в системе и заглохнет.

Запустите стартер (не нажимайте педаль газа) на несколько секунд. Снимите отрицательную клемму аккумулятора во избежание случайной искры. Теперь можно отсоединять нужные элементы. После выполнения работ не забудьте поставить на место предохранитель бензонасоса и клемму. Включите зажигание и подождите несколько секунд, насос накачает топливо в систему. Заведите двигатель и проверьте, нет ли утечек.

Особенности устройства катушки зажигания

Катушка зажигания (КЗ) представляет собой небольшой по размерам трансформатор. На его магнитопроводе намотана первичная обмотка, а поверх нее, секциями, установлена вторичная обмотка. Обе они установлены в пластиковый корпус, а пространство между этими составляющими заполнено термоактивной полимерной смолой.

Также на корпусе расположены контакты низкого и высокого напряжения для подключения устройства. В соответствии со схемой подключения катушек, на устройство импульсы низкого напряжения подаются от управляющего модуля. Попадая внутрь устройства, эти импульсы преобразуются в высоковольтные заряды, которые, в свою очередь, поступают на СЗ. Разряд осуществляется одновременно на двух СЗ (автор видео — Александр Терехин).

Признаки неисправности термодатчика ОЖ

На что следует обратить свое внимание при возможной поломке измерительного прибора в двигателе автомобиля:

1. код ошибки или текстовое сообщение, напрямую указывающие на характер и место неисправности;
2. мигание индикатора термодатчика;
3. затрудненный запуск двигателя, независимо от погодных условий;
4. сложности с остановкой горячего двигателя на холостых оборотах;
5. остановка мотора и сложности при его повторном запуске;
6. значительный перерасход топлива;
7. нехарактерный цвет выхлопных газов.

Стоит знать, что подобные признаки могут быть вызваны не только неисправность ДТОЖ. Так что, прежде чем приобретать новый датчик, стоит в первую очередь, проверить уровень и качество охлаждающей жидкости. Вполне возможно, что она просто уже отработала свое и требуется ее замена.

Также необходимо продиагностировать качество контактов на пути к датчику и исправность системы вентиляции.

После этого, если все вышеописанные моменты в порядке, необходимо провести диагностику детектора при помощи мультиметра и градусника.

Прибор необходимо демонтировать, подключить его к измерителю в режиме омметра, погрузить в ОЖ и начать ее нагревать. В ту же субстанцию опускается термометр и путем сравнения со специальной таблицей (соотношение градусов Цельсия и Ом) делаем выводы о работоспособности прибора.

Чтобы проверить датчик температуры 405 двигатель также должен быть охлажден, а система обесточена.

Если у данного автомобиля вдруг стал неисправен ДТОЖ, бортовой компьютер начинает считать температуру запуска движка равной нулю и подает топливную смесь соответствующего уровня обогащения. Так как данный уровень не подходит для реальной температуры системы, запуск двигателя может оказаться проблематичным, либо не станет производиться совсем.

После того, как двигатель наконец-то удается привести в рабочее положение, датчик снова начинает неверно трактовать считанную информацию, передавая показания нагрева ОЖ, к примеру, равными 80 градусам, из-за чего придется постоянно работать педалью газа, иначе прогреть автомобиль не получится из-за того, что он будет глохнуть.

Обратной стороной поломки является перегрев мотора в пути, когда детектор показывает температуру ниже фактической, что также приводит к различного рода неполадкам и может явиться причиной выхода двигателя из строя.

Пункты по которым проходит жидкость, омывая систему:

• радиатор;
• патрубок;
• термостат;
• водяная рубашка;
• насос;
• патрубки;
• радиатор.

Помимо вышеописанных пунктов, в систему охлаждения также входят вентиляторы и термодатчики.

Если выходит из строя датчик температуры 402 двигатель перестает корректно функционировать из-за того, что его температура не соответствует рабочим нормам. Это нужно своевременно обнаружить и устранить неполадку до того, как она приведет к еще большим поломкам.

Как заменить ДТОЖ в 402 движке?

Для начала необходимо слить ОЖ в заранее подготовленную тару.

После этого отсоединить от прибора измерения температуры провода и выкрутить его ключом подходящего размера (у данной машины это 21).

Для облегчения замены прибора можно снять головку блока цилиндров, после чего отсоединяем провода от открывшегося нам датчика и откручиваем уже его (ключом на 19).

Заменяем прибор на исправный, проводим обратные манипуляции и запускаем мотор для проверки работоспособности системы.

Не стоит забывать и о том, что возможность диагностики исправности ДТОЖ при помощи мультиметра облегчает ремонт и избавляет от необходимости собирать-разбирать систему лишний раз.

Датчики давления и аварийного давления масла двигателей ЗМЗ 405, 406, 409

Для того чтобы контролировать давление в системе смазки двигателей ЗМЗ 405, 406 и 409, предусмотрены два отдельных датчика. Один из них фиксирует величину давления, а второй реагирует на его критическое падение.

Характеристики, конструкция и принцип действия датчика давления масла

Датчик давления масла (ДДМ) служит для измерения давления смазки в системе. В силовых установках ЗМЗ используются датчики типа ММ358 со следующими характеристиками:

• рабочий элемент — реостат;
• номинальный ток, А — 0,15;
• рабочий диапазон, кгс/см 2 – 0–6;
• сопротивление при отсутствии давления, Ом — 159–173;

Датчик давления ММ358

Конструкция датчика давления ММ358 состоит из:

• корпуса со штуцером;
• мембраны;
• толкателя
• реостата;
• элементов привода реостата.

Основу конструкции датчика составляет реостат

Датчик ММ358 работает вместе с указателем давления, находящимся на панели приборов автомобиля. Он имеет электромеханическую конструкцию, реагирующую на изменение сопротивления датчика.

Датчик давления масла работает в паре с указателем, расположенным на приборной панели

Принцип действия датчика ММ358 следующий: когда двигатель не работает, давление в системе смазки отсутствует. Сопротивление датчика, в соответствии с его характеристиками, составляет 159–173 Ом. При запуске силового агрегата давление возрастает, и масло начинает воздействовать на мембрану, выгибая её внутрь корпуса. Прогибаясь, она через толкатель двигает передаточный рычаг, который, в свою очередь, перемещает ползунки реостата вправо, снижая сопротивление датчика. На это снижение реагирует указатель, перемещая стрелку вправо.

Характеристики, конструкция и принцип действия датчика аварийного давления масла

Аварийный датчик предназначен для информирования водителя о падении давления масла в системе до критических показателей. В силовых агрегатах ЗМЗ 405, 406 и 409 устанавливаются датчики аварийного давления масла типа ММ111Д или аналогичные, выпускаемые под каталожными номерами 2602.3829, 4021.3829, 6012.3829. Это устройства контактного типа, принцип действия которых основан на замыкании и размыкании контактов.

Характеристики датчика ММ111Д:

• рабочий элемент — диафрагма;
• номинальное напряжение, В — 12;
• срабатывание при давлении, кгс/см 2 – 0,4–0,8;
• размер посадочной резьбы, в дюймах – ¼.

Внутри корпуса устройства расположена подпружиненная диафрагма. К ней прикреплена контактная пластина, которая в нерабочем состоянии замкнута с корпусом (массой) датчика. Во время работы двигателя смазка под давлением поступает через специальное отверстие в корпус и отодвигает диафрагму. Контакты при этом размыкаются.

Главный элемент конструкции датчика — мембрана

Аварийный датчик давления работает в паре с сигнализатором, который расположен на панели приборов. Он выполнен в виде красной маслёнки. Когда мы включаем зажигание без запуска двигателя — маслёнка должна гореть. Это свидетельствует о том, что на датчик подаётся напряжение, а давление в системе отсутствует. Через 3–5 секунд после запуска двигателя давление в системе возрастает и достигает рабочих показателей. Масло воздействует на диафрагму, контакты размыкаются, а сигнализатор гаснет.

Как проверить датчик температуры охлаждающей жидкости двигателя автомобиля ?

Здесь очень подробно описаны возможные способы проверки ДТОЖ. Для облегчения изучения методов проверки они подкреплены фотографиями.

Существует несколько вариантов проверки ДТОЖ:

• С помощью встроенной в электронный блок управления движком функцией само диагностики.
• На моторе;
• Демонтировав прибор с машины.

Проверка датчика температуры охлаждающей жидкости с помощью функции само диагностики.

Данной возможность, которую предоставляет ЭБУ инжекторного двигателя, необходимо воспользоваться в первую очередь. Для этого необходимо выполнить следующие действия:

1. На заглушенном силовом агрегате нужно установить перемычку между выводами № 10 и №12:

2. После этого включить зажигание.
3. ЭБУ включает режим само диагностики и выводит код «12». Сначала лампочка «Чек» мигнет один раз. Это означает цифра «1». Дальше маленькая пауза и сигнальная лампа мигнет два раза подряд. Это значит цифра «2». Код «12» повториться три раза с небольшими промежутками.
4. Затем после небольшой паузы ЭБУ начнет выводить имеющиеся в его памяти коды неисправности. Они будут идти один за другим с небольшой паузай. Коды неисправности повторяться трижды. Их обозначение будет выдавать сигнальная лампа в следующей последовательности: одно мигание цифра «1»; два мигания цифра «2»; три мигания цифра «3» и так далее. Каждая цифра выводится с небольшой паузой. Между кодами происходит более длительная пауза.
5. Если компьютер зафиксирует неисправности датчика температуры охлаждающей жидкости, то он выведет следующие коды:


   Ошибки датчика температуры охлаждающей жидкости движителя 40900А:
   Шифр ошибки	Имя поломки
   0116	Выход импульса измерителя за дозволенный спектр
   0117	Низкий уровень сигнала ДТОЖ
   0118	Высокий уровень сигнала линии прибора

6. Если обнаружена неисправность ДТОЖ то его необходимо заменить на исправный.

Проверка датчика на двигателе

Проверку лучше всего начинать с холодного двигателя.

1. Измеряем температуру охлаждающей жидкости
2. Мерим сопротивление ДТОЖ, записываем
3. Нагреваем движок до температуры точно заметной по показаниям прибора на считке приборов (примерно 60oC)
4. Измеряем сопротивление датчика температуры охлаждающей жидкости. Записываем.
5. То же самое проделываем еще с одной точкой нагрева.
6. Сравниваем записанные данные с сведениями в выше представленной таблице. Если данные разнятся сильно — значит ДТОЖ сломан и его нужно менять.

Проверка датчика температуры охлаждающей жидкости снятом с машины

Используя данный способ можно точнее выполнить измерения и естественно более правильный вывод будет сделан о ДТОЖ.

1. Снимаем датчик температуры охлаждающей жидкости с мотора. Вместо него устанавливаем заглушку или другой датчик.
2. Наливаем в сосуд воду и устанавливаем его на нагреватель.
3. В сосуд помещаем градусник и нагреваем воду до температуры 20oC.
4. Замеряем сопротивление на выводах датчика, записываем.
5. То же самое проделываем еще с двумя тремя контрольными точками.
6. Сравниваем полученные показания с данными таблицы:
   Паспортные данные сопротивление ДТОЖ двигателя.

   Тепло, Со	Сопротивление,кОм
   128	0,08
   100	0,177
   90	0,241
   80	0,332
   70	0,467
   60	0,667
   50	0,973
   45	1,188
   40	1,459
   35	1,802
   30	2,238
   25	2,796
   20	3,520
   15	4,450
   10	5,670
   5	7,280
   9,420
   -5	12,300
   -10	16,180
   -15	21,450
   -20	28,680
   -30	52,700
   -40	100,707

   Если данные разнятся существенно, то ДТОЖ вышел из строя и его необходимо заменить.

Разновидности ДТОЖ

Где находится и какие функции выполняет контроллер, мы разобрались, теперь поговорим о разновидностях. Вне зависимости от расположения, регуляторы делятся между собой на магнитные, а также биметаллические. Понять, к какому типу относится установленный элемент, можно в соответствии с тем, как устройство реагирует на пуск мотора. Магнитные девайсы реагируют практически сразу и демонстрируют температурный режим сразу после того, как двигатель заведется. Что касается биметаллического, то он сможет показывать точные показатели после определенной паузы.

Какой принцип работы девайсов:

1. Биметаллический регулятор оснащается блоком управления, который меняет силу тока, основываясь на температуре расходного материала. В конечном итоге это приводит к нагреву катушки на стальной полосе, при этом последняя может менять длину в зависимости от температурного режима.
2. В магнитных контроллерах принцип функционирования также не сложный. Конструкция такого девайса состоит из установленной на нем стрелки, а на боковых частях находятся катушки, которые подключены к электроцепи авто. Уровень сопротивления катушек будет изменяться в соответствии с проходящей слой тока, которая, в свою очередь, определяется в соответствии с температурным режимом, в котором работает мотор.

Контроллер ДТОЖ с циферблатом

Снятие и проверка датчика температуры охлаждающей жидкости двигателя ЗМЗ-405

1. Частично сливаем из двигателя охлаждающую жидкость – до уровня расположения датчика.
2. Шилом или тонкой отверткой поддева­ем фиксатор колодки жгута проводов системы управления двигателем, и отсоединяем колодку от разъема датчика температуры
3. Ключом «на 19» выворачиваем датчик температуры охлаждающей жидкости из отверстия корпуса термостата.
4. Надеваем на выводы датчика об­резки полихлорвиниловой трубки, вставляем в них оголенные на 7-8 мм концы проводов и собираем схему.
5. Последними подсоединяем провода к выводам аккумуляторной батареи, убедившись, что схема собрана правильно.
6. Переменным резистором при помощи миллиамперметра устанавлива­ем ток в цепи в интервале от 1 до 1,5 мА.
7. Вольтметром измеряем напряжение в цепи при комнатной температуре (около 20 °С).
8. Последовательно опуская датчик в нагретую до температуры 25, 40, 60, 80, 90 и 100 °С воду, по показаниям вольтметра составляем тепловую характеристику датчика.
9. У исправного датчика напряжение в цепи должно быть близким к величинам, указанным в таблице. Неисправный датчик заменяем. Устанавливаем датчик температуры охлаждающей жидкости в обратной последовательности.
10. Перед установкой датчика на место наносим на его резьбу герметик.

Как произвести замену датчика температуры ОЖ на двигателях 402, 405, 406 и 409

Инструкция по замене датчика ТОЖ на моторах 402, 405, 406 и 409 полностью идентична – разница в данных узлах различается только в местоположении силового агрегата.

Чтобы демонтировать неисправный индикатор температуры двигателя необходимо только тара для слива антифриза, а также комплект гаечных ключей для демонтажа хомутов. Процедура замены датчика происходит по следующему сценарию:

• Для начала откидываем клеммы от аккумуляторной батареи, после чего в нише картера требуется найти сливной клапан охлаждающей жидкостей. После открытия клапана сливаем антифриз с двигателя в предварительно подготовленную тару;
• Далее в двигательном отсеке находим датчик температуры ОЖ и отсоединяем все провода, подключенные к оборудованию;

• После успешного извлечения датчика необходимо зачистить пазы контактов от следов ржавчины при их наличии, а также проверить проводку на предмет коррозии – в большинстве случаев индикатор температуры ОЖ двигателя начинает барахлить именно из-за низкого качества проводки;
• Далее подключаем новый датчик и собираем все узлы двигателя по данной инструкции в обратном порядке. При завершении процедуры необходимо подключить аккумулятор и завести автомобиля – при выходе силового агрегата на рабочую температуру датчик должен поменять сопротивление и открыть внешний круг системы охлаждения.

Помните, если датчик ТОЖ нестабильно работает, то дальнейшая эксплуатация транспортного средства серьезно снижает ресурс эксплуатации силового агрегата.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается.

При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»).

Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

Характеристики

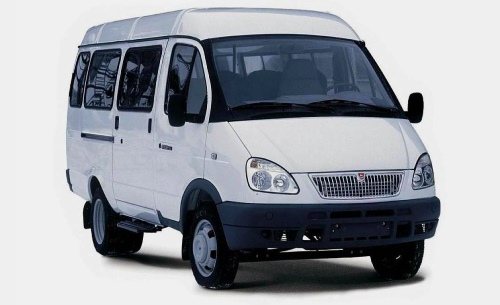

Инжекторный двигатель на авто «Газель-бизнес» имеет следующие технические характеристики:

• Тип мотора — четырехтактный бензиновый агрегат с 4-мя цилиндрами.
• Система впрыска — микропроцессорное управление с зажиганием и подачей воздуха.
• Объем цилиндров (куб. см) — 2 464.
• Стандартная мощность при скорости вращения 4,5 тысячи оборотов — 214 Нм.
• Фильтр — воздушный сухой сменный элемент.
• Охлаждающая система — закрытого типа с принудительной циркуляцией.
• Генератор — со встроенным блоком и контроллером напряжения.
• Датчики контроля перегрева системы и давления масла.
• Стартер — дистанционный, электромагнитный вариант с редуктором.

Технически мотор объемом 2,46 литра и мощностью 140 лошадиных сил вполне позволяет автомобилю пойти на обгон, выполнить крутой маневр при полной загруженности.

Советы для автомобилистов

Прежде чем ответить на вопрос, почему двигатель автомобиля Газель не работает на холостом ходу нужно знать марку этого двигателя. Ведь в настоящее время, хотя и не так много, но ещё эксплуатируются Газели с карбюраторным двигателем ЗМЗ-402 и ЗМЗ-406, а также с инжекторными двигателями ЗМЗ-405, Chrysler 2,4L. Кроме этого, на части автомобилей Газель стоят Уфимские инжекторные двигатели УМЗ-421, которые уже с завода предназначены для работы как на бензине (впрыск), так и на газу (пропан). Ставят на эти автомобили и дизельные двигатели ГАЗ-560 (Штайер) и Cummins ISF 2,8s 129T. Плюс ко всему, многие владельцы Газелей с карбюраторными и инжекторными двигателями ЗМЗ, самостоятельно переоборудуют систему питания на газ, делая при этом ещё и пере прошивку электронного блока управления.

Если глохнет на холостых оборотах 402 или 406 двигатель, то это чаще всего происходит из-за засорения в карбюраторе системы холостого хода. Поэтому водителю придётся снять воздушный фильтр и верхнюю часть карбюратора, а затем продуть каналы сжатым воздухом. Если это не помогло то, произвести регулировку холостого хода при помощи двух регулировочных винтов, воздействующих на дроссельную заслонку и величину открытия канала холостого хода. Второй проблемой работы этих карбюраторных двигателей на холостом ходу является посторонний подсос воздуха, который сильно обедняет горючую смесь. В частности на 402-х двигателях часто пробивает прокладку на впускном коллекторе, что и приводит к прекращению работы на холостом ходу.

Читать дальше: Автостоянка в аэропорту пулково

На инжекторных двигателях Газелей, поиск проблем с холостым ходом начинают с самодиагностики систем управления. Если есть соответствующие ошибки, то водителю придётся иметь дело с дроссельной заслонки и регулятора холостого хода. Первым делом их снимают с двигателя и аккуратно промывают специально предназначенными для этого жидкостями. Если очистка регулятора холостого хода не помогла, тогда придётся проверять целостность датчика положения дроссельной заслонки. Кроме этого влиять на холостой ход может неустойчивая работа ЭБУ в связи с высоковольтными помехами системы зажигания и кратковременное отключение реле электрического бензонасоса. Также двигатель будет глохнуть на холостых оборотах при подсосе воздуха за дроссельным узлом.

На автомобилях Газель с установленным на двигатель газовым оборудованием проблемы с холостым ходом решаются в основном путём соответствующей регулировки сечения канала холостого хода на редукторе испарителя. Делается это на прогретом двигателе, а сам прогрев осуществляют запуском двигателя на бензине. Перечень действий по регулировке холостого хода будет зависеть от марки установленного газового оборудования.

Ситуация, когда двигатель глохнет на холостых оборотах, возникает достаточно часто. Данное явление может проявиться как на автомобилях с большим пробегом, так и на новых авто. Стоит отметить, что процесс запуска холодного двигателя стартером может быть как изначально затруднен, так и протекать абсолютно нормально.

Другими словами, двигатель может хорошо или «горячую», но затем начинает глохнуть на холостых. Также в ряде случаев проявляется то, что при нажатии на педаль газа и повышении оборотов мотор начинает работать стабильно. Существует несколько основных причин, по которым двигатель «не держит» холостые обороты, троит и трясется. Далее мы рассмотрим, почему машина глохнет на холостом ходу или работает очень неровно после запуска «на холодную», на переходных режимах «на горячую» и т.д.

Читайте в этой статье

Технические характеристики двигателя

Двигатель ЗМЗ 409, кроме прочих изменений получил ряд доработок, а именно — клапанная крышка другой формы, улучшенный газораспределительный механизм и новая прокладка металлического типа. Также, увеличился объём, что повлекло за собой модернизацию системы охлаждения.

Прежде, чем рассматривать описание и устройство мотора, стоит определиться с техническими характеристиками 409-го:

Наименование	Характеристика
Тип	Рядный
Топливо	Бензин
Система впрыска	Инжектор
Объем	2,7 литра (2693 см. куб)
Мощность	128 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	95,5 мм
Расход	13,2 литра на 100 км
Экологическая норма	Евро-2, Евро-3, Евро-4
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2

Сообщества › ГАЗ Волга › Блог › Переделка системы охлаждения ЗМЗ-шных двигателей (402, 406, 405 и так далее)

Вот система охлаждения ЗМЗ-406, 405 и тд. (у 402 и аналогов почти идентичная)

Если предыдущую картинку немного упростить, что бы было более понятен принцип работы, то получаем:

Помпа 12 закачивает ОЖ (охлаждающую жидкость) в блок цилиндров. Оттуда она выходит двумя путями1) через отопитель салона 3 (отбор происходит в дальней части блока около 4-ого цилиндра) и после поступает опять в помпу через её нижний заборник.2) Через головку блока в передней части двигателя и через термостат поступает в верхний заборник помпы.

Там же установлен термостат 4, который отправляет поток ОЖ или сразу в помпу (если жидкость холодная) или же через радиатор (если горячая). После радиатора поток поступает опять же в нижний заборник помпы.

Иногда, как и в нашем случае) отбор на отопитель делают не от 4-ого цилиндра в блока. а от торца головки блока (это улучшает циркуляции жидкости в блока). Ведь рабочая температура в двигателе — это как средняя температура по госпиталю, где она существенно ниже, а где то и зашкаливает. (понятие локального перегрева).

При эксплуатации в холодное время года с работающим отопителем данная схема работает как нужно, жидкость циркулирует по блоку, самое удалённое место в блоке охлаждается как за счёт различного диаметра отверстий в прокладке головки блока под проход ОЖ, так и за счёт забора ОЖ в отопитель (забор из Головки предпочтительней) и хорошей циркуляции.

А что происходит летом? Вы или вручную закрываете кран отопителя или же как в соболе это делает электрокран отопителя

И в итоге получаем следующую картину охлаждения. Летом. В самую жарищу…

первый цилиндр охлаждается отлично, второй хуже, третий ещё хуже, а в четвёртом имеем картину локального перегрева. Мало что туда поступает уже нагретая ОЖ, так ещё и циркуляция там минимальна… Из-за этого чаще всего и случаются проблемы с четвёртым цилиндром.

В современных двигателях применяют различные пути борьбы с таким перегревом. При аналогичных системах охлаждения.1) циркуляция через радиатор продолжается в любое время года, просто отопитель с помощью заслонок направляет воздух мимо своего радиатора. Вариант неплох, с одной стороны и жидкость хоть немного охлаждается. с другой имеем лишне сопротивление для помпы при прокачке жидкости, опять же циркуляция есть. но далек от идеальной2) кран отопителя закрывает радиатор отопителя и открывает ветвь перепуска жидкости в обход радиатора отопителя

Схематически это выглядит вот так:

Как видно циркуляция жидкости при закрытом кране отопителя даже улучшается (нет сопротивления радиатора отопителя для хода жидкости), а прогрев двигателя до рабочей температуры при схеме будет происходить гораздо быстрее.

Учтите что при открытом отопителе (зимой) ветвь перепуска должна быть закрыта, по избежании уменьшения прохода ОЖ через радиатор отопителя

Небольшой минус — радиатор, вентилятор радиатора и термостат должны работать исправно, причём радиатор и вентилятор — желателен запас по теплоотводу (помпа смешивает охлаждённую ОЖ после радиатора с перегретой идущей от четвёртого цилиндра). поэтому тут нужно или перестраховаться (радиатор должен быть как минимум отмыт, а электровентилятор желательно продублировать), как максимум в ветвь перепуска можно поставить второй небольшой радиатор (это для маньяков)

На Соболе я реализовал вторую схему, организовав ветвь перепуска (в неё же врезал электрообогреватель 220В на зиму). Зимой эта ветвь прогревает двигатель перед запуском, летом — охлаждает

а вопрос теплоотдачи решил промывкой радиатора (он тут в итоге был оставлен тем что и был на машине, а был он судя по всему новым) плюс к штатной электромуфте расположенной на помпе добавил электовентилятор БОШ от донорской волги (потребовало переноса радиатора вперёд на несколько сантиметров и изготовления кронштейнов под электровентилятор). Причём электовентилятор запитал от “мозгов” (ЭБУ) двигателя с программируемой через бортовой компьютер температурой включения от датчика температуры ЭБУ, а электромуфту подключил к штатному датчику установленному в радиатор (с порогом включения 94-99 градусов). Дополнительно водителю вывел 2 кнопки принудительного включения обоих вентиляторов, со световой индикацией работы.

Про реализацию этой теории на практике. “в железе”, будет в следующем бортовике сами знаете в каком бортжурнале)
