Как проверить дмрв siemens ваз 2107

Особенности проверки на Форд Фокус 2

В большинстве случаев для иномарок методы диагностики расходометра аналогичны, но все же там есть свои особенности. Все зависит от модели авто и марки установленного MAF-сенсора.

К примеру, на Форд Фокус 2 встречаются датчики с четырьмя или шестью проводами. Оригинальное изделие FORD 1072308.

Распиновка показана ниже на примере 4-х проводного датчика.

• А – напряжение 12V.
• B – «–» (масса).
• C – «–» земля обратная (перевод дословный).
• D – выходной сигнальный SIG к ЭУБ.

К 6 контактным датчикам подключаются два дополнительных провода: датчики IAT (температуры всасываемого воздуха).

Для проверки ДМРВ на Форд Фокус 2 сделайте следующее:

1. Отсоедините фишку от расходометра.
2. Включите зажигание.
3. «–» мультиметра подсоедините к «B» (масса) на жгуте проводов (смотрите на рисунке выше).
4. «+» прибора к плюсовому «А» (12V).

На мультиметре должно показать 12В. Если нет, то ищем по какой причине на датчик не поступает U.

Дальнейшие действия (понадобиться помощник):

1. Подключите фишку обратно.
2. Не выключая зажигания, используя острые щупы мультиметра «+» подключите (проколите провод) к сигнальному «D», а «–» к «С» (обратная земля). Норма 0.9 – 1.0V.
3. Попросите помощника завести машину погреть и выставить обороты на отметке 1500. Прибор должен показать 1.4 – 1.6V. На 2500 оборотах – 1.8 – 2.0V.
4. При полной выжатой педали газа (по мере увеличения оборотов) прибор долен показывать от 0.2 до 5V.

Диапазон нормативных показателей указан не случайно. Он будет варьировать в зависимости от объема двигателя.

Также провести диагностику Форд Фокус 2 сканером (читайте выше). Нормативный показатель расхода воздуха 9–12 кг/ч или около 2.8 гр/с на холостых оборотах.

Как заменить датчик массового расхода воздуха на «семерке»

Разбираемся что такое датчик массового расхода воздуха (ДМРВ) инжекторного Ваз-2107

В карбюраторных «Семерках» наилучшее соотношение бензина и кислорода воздуха обеспечивается диаметром жиклеров и диффузоров карбюратора и очень часто это соотношение не идеально. Инжекторный мотор Ваз-2107 работает на топливовоздушной смеси, составные доли которой рассчитывает процессор электронного блока управления (сокращенно ЭБУ). Для нормальной его работы нужно получить информацию по нескольким параметрам, один из которых, это количество кислорода воздуха, засасываемого в камеры сгорания цилиндров двигателя. ДМРВ Ваз-2107 вмонтирован в патрубок воздушного фильтра и связан патрубком с приливом корпуса дроссельной заслонки. Он отслеживает количество проходящего воздуха, контролируя разность температур двух тонких токопроводящих нитей из платины. Первая смонтирована так, что ее обдувает проходящий сквозь корпус ДМРВ воздух, а вторая, сравнительная (контрольная), спрятана от обдува. Чем больше воздуха продувается через датчик, тем сильнее остывает первая нить и тем больше упадет ее сопротивление по сравнению со второй нитью. Эта разница сопротивлений, в виде выходного сигнала, поступает в ЭБУ Ваз-2107, а он уже, учитывая температуру контрольной нити, вычисляет сколько нужно подать бензина. Если данные от ДМРВ не поступают, двигатель не заглохнет. Но работать будет совсем не так, как положено. Еще хуже, когда сигналы идут с ошибкой, такое часто бывает от загрязнения контактов. ЭБУ «сбивается с толку», дает неправильные указания форсункам и в итоге, мотор работает с перебоями.

Что говорит о нерабочем ДМРВ Ваз-2107 инжектор

Всегда, при наличии проблем с эти датчиком, светится лампа «Chack engine». Если есть бортовой компьютер, он будет выдавать соответствующий код ошибки. Двигатель, при неисправности ДМРВ, работает, но: — увеличивается потребление бензина; — «плавают» обороты холостого хода; — машина вяло разгоняется и плохо «тянет»; — затруднен пуск мотора, сильнее всего горячего. Очень все это похоже и на «проявления болезней» других систем инжекторного Ваз-2107, например датчика скорости или регулятора холостого хода . И все-таки, при этих «симптомах», нужно проверить ДМРВ в первую очередь. Конечно, проще всего заменить его на новый, но цена «кусается». До замены надо проверить плотность посадки разъема, цел ли соединительный патрубок от датчика до корпуса дроссельной заслонки, нет ли загрязнения платиновой нити. Все это ведет к ошибкам в работе датчика.

Проверить вазовский ДМРВ можно так

Самый быстрый и точный метод, это подключить мотортестер. К сожалению, такой прибор стоит довольно дорого, да и правильно использовать его, тоже, не так просто. Около дома или в «гаражных» условиях можно воспользоваться такими методами: А. Отключаем разъем от ДМРВ, заводим мотор и проезжаем несколько километров. ЭБУ машины начинает работать «в обход» показаний датчика, определяя нужные параметры по показаниям других, исправных, датчиков. Если вы почувствовали улучшения в работе «движка»- ДМРВ неисправен.

Б. Можно «прозвонить» ДМРВ ВАЗ-2107 мультиметром. Включаем прибор для режима измерения напряжения до 20 вольт, при включенном зажигании напряжение на контакте «5» должно равняться 12 вольтам. На контакте «4» показания не менее 5 вольт. Если это не так, нужно проверять цепи питания ДМРВ и сам ЭБУ, а если напряжение в норме- датчик неисправен.

Номера контактов разъема ДМРВ

В. Снять датчик и внимательно его осмотреть. Внутри должно быть все чисто, не допускается масляный налет, мусор, пыль. Сетка на входе тоже должна быть чистой. Корпус проверьте на предмет наличия трещин, вмятин, коробления. Все уплотнители должны быть целыми, не допуская «подсоса» воздуха. Осмотрите патрубки и места посадки ДМРВ, любые нарушения герметичности здесь недопустимы.

Меняем датчик МРВ Ваз-2107 инжектор

Понадобятся ключи 8 мм, 10 мм и отвертка. — ослабляем хомут отводящего патрубка; — снимаем отводящий патрубок с ДМРВ; — отвинчиваем ключом 10 мм два болта крепления к фильтру; — снимаем ДМРВ с автомобиля; — аккуратно снимаем резиновое кольцо со сломанного датчика и натягиваем его на новый; — монтируем новый ДМРВ на место, крепим болтами; — одеваем патрубок, крепим хомутом; — подсоединяем на место разъем.

Запускаем мотор и наслаждаемся работой исправного ДМРВ Ваз-2107. Можно посмотреть что внутри датчика

Как заменить датчик ДМРВ ВАЗ 2107

Чтобы произвести замену датчика, необходимо выполнить следующие действия:

• ключем на 8 или отверткой ослабить хомут, удерживающий воздуховод;
• снять рукав воздуховода с выходного патрубка ДМРВ;
• ключем на 10 открутить болты крепления датчика к воздушному фильтру;
• снять датчик ДМРВ с машины;
• снять резиновое уплотнительное кольцо с датчика;
• установить новый датчик на воздушный фильтр, надев на него уплотнительное кольцо;
• затянуть два болта крепления датчика;
• надеть воздухопровод и затянуть хомут. На этом замена ДМРВ ВАЗ 2107 окончена. Можно тестировать работу двигателя.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

На основе сигнала с датчика массового расхода воздуха (ДМРВ) производится расчет циклового наполнение цилиндра, пересчитываемого в конечном итоге в длительность импульса открытия форсунок. Если он работает не корректно, машина кушает бензин больше чем нужно. Устанавливается такой датчик на втором тракте, сразу за воздушным фильтром и подсоединяется к системе электричества, которая управляется шестиконтактной колодкой проводов.

Существует довольно много различных типов ДМРВ: механические, ультразвуковые, термоанемометрические и некоторые другие.

В данном случае рассмотрим устройство термоанемометрического датчика HFM-5 от Bosch, наиболее часто устанавливаемого на автомобили ВАЗ. Чувствительный элемент датчика представляет собой тонкую пленку, на которой расположено несколько температурных датчиков и нагревательный резистор. В середине пленки находится область подогрева, степень нагрева которой контролируется с помощью температурного датчика.

На поверхности пленки со стороны потока воздуха и с противоположной стороны симметрично расположены еще два термодатчика, которые при отсутствии потока воздуха регистрируют одинаковую температуру. При наличии потока воздуха первый датчик охлаждается, а температура второго остается неизменной, вследствие подогрева потока воздуха в зоне нагревателя. Дифференциальный сигнал обоих датчиков пропорционален массе проходящего воздуха.

• 1 — диэлектрическая диафрагма
• Н — нагревательный резистор
• SH — Датчик температуры наг. резистора
• SL — Датчик температуры воздуха
• S1 и S2 — темп датчики до и после нагревателя.
• QLM — масса воздушного потока
• t — температура

Электронная схема датчика преобразует этот сигнал в постоянное напряжение, пропорциональное массе воздуха. Такая конструкция получила название Hot Film (HFM), к ее достоинствам можно отнести высокую точность измерения и способность регистрировать обратный поток воздуха, к недостаткам – низкую надежность в условиях загрязнения и попадания влаги.

В старых системах (ЭБУ Январь-4 и GM-ISFI-2S) применялись другие термоанемометрические ДМРВ, чувствительные элементы которых были выполнены в виде нитей. Такие датчики получили название Hot Wire MAF Sensor. Выходной сигнал этих датчиков был частотный, то есть в зависимости от расхода воздуха менялось не напряжение, а частота выходных импульсов. Датчики были менее точны, не позволяли регистрировать обратный поток, но эти недостатки перекрывала очень высокая надежность.

На автомобили ВАЗ устанавливались несколько типов датчиков массового расхода воздуха: GM, BOSCH, SIEMENS и российского производства. В 1999—2004 гг. на авто ВАЗа устанавливались два типа датчиков 0 280 218-037 и 0 280 218-004. Эти датчики выдают разные параметры выходного напряжения (тарировки) на одинаковом расходе воздуха и взаимозаменяемость (вернее, замена 004 на 037) возможна только с заменой тарировочных таблиц в прошивке. То же касается и нового датчика 116, устанавливаемого серийно с начала 2005 г.

Датчик поставляется только в сборе, с кодом и маркируется зеленым кругом.

На часть автомобилей классической компоновки совместно с ЭБУ Январь 7.2 применялись датчики Siemens-VDO (5WK97014. AVTEL):

Они отличаются тарировкой (от нуля вольт) и схемой подключения.

Как проверить ДМРВ на исправность

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;
Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine

В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться

Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.

Проверка ДМРВ мультиметром

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

• Розовый (или розово-черный): провод к главному реле;
• Зеленый: провод к заземлению;
• Серый: провод к питанию;
• Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

• Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;
• Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
• Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
• Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
• Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
• Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

• Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
• Забитый маслоотбойник системы вентиляции картера;
• Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

(413 голос., средний: 4,58 из 5)

Загрузка…

ваз 2107 инжектор на хх плавают обороты чек горит — Автосайт

Ваша любимая машина на холостом ходу дергается? На скорости все хорошо и трогается отлично, а на холостом ходу просто танцует? Появились неисправности зажигания или топливной системы, например, загорелся сигнал check engine («проверь двигатель»), или

Ваша любимая машина на холостом ходу дергается? На скорости все хорошо и трогается отлично, а на холостом ходу просто танцует? Появились неисправности зажигания или топливной системы, например, загорелся сигнал check engine («проверь двигатель»), или появились проблемы запуска двигателя, машина плохо заводится, плавают обороты?, — это верный сигнал обратить внимание на здоровье Вашего автомобиля и найти причину неисправности. После нескольких лет эксплуатации

Нормальный запуск, но вместо плавного понижения оборотов по мере прогрева, вдруг возникает «провал» оборотов с периодичностью нескольких секунд. Обороты резко скачкообразно меняются в диапазоне 1300-500

После нескольких лет эксплуатации. Нормальный запуск, но вместо плавного понижения оборотов по мере прогрева, вдруг возникает «провал» оборотов с периодичностью нескольких секунд. Обороты резко скачкообразно меняются в диапазоне 1300-500

Но постепенно эффект этот нарастает. Причиной оказался датчик температуры двигателя. Конечно, лучшее решение — его замена.

Обычно плавают обороты у двигателей с электронным впрыском топлива и связан с нештатным подсосом воздуха

И вот, когда поступает «лишний» воздух, а датчик положения дроссельной заслонки «говорит», что его не должно быть, датчик температуры — что двигатель уже вышел из режима прогрева и топлива надо лить поменьше, в результате у «того компьютера» «крыша едет», он не знает, что ему с этим «лишним» воздухом делать.

Причина плавания оборотов, которая встречалась на двигателях с впрыском, это заедание клапана вентиляции картера двигателя.

Вся эта ситуация приводит к тому, что обороты двигателя периодически начинают изменятся: то 800 об/мин, то 1200 об/мин, и так с периодом около 3-х секунд. Можно также сказать, что в этом случае нарушается автоматическое регулирование системы питания и обороты начинают плавать.

У карбюраторных двигателей причиной плавания оборотов двигателя может быть неправильная регулировка какого-нибудь серводвигателя, который приоткрывает дроссельную заслонку в тех или иных случаях

А то потом окажется, что в каком-то режиме работы появляются провалы в газе, обороты плавают, большой расход топлива и так далее.

В дизельных двигателях этот дефект (плавают обороты) может проявляться не только на холостом ходу, но и при 1000 об/мин, и при 1500 об/мин. Причина этого до сих пор была одна — заело подвижные лопасти в питающем насосе. Заедание происходит только из-за ржавчины, а она — из-за воды в топливе

Вообще-то существуют рекомендации на тот случай, когда вы собираетесь поставить свой автомобиль с дизельным двигателем на длительную стоянку. Допустим, вам надо уезжать на месяц в командировку

Двигатель при этом будет дымить, но зато все детали в ТНВД покроются тонкой масляной пленкой.

Если Ваша машина «дергается» (плавают обороты), обратитесь к нам. Мы проведем полную или частичную диагностику автомобиля. Назад к спискуНеисправности системы зажигания Слет диагностов Замена свечей Авто ремонт СТО (Киев) Неисправности автомобиля Инжекторный двигатель Check Engine Причины неисправности автомобиля Промывка инжектора. Чистка инжектора. Промывка форсунок.

Чистка форсунок Свечи ВАЗ Программы диагностики Лямбда зонд (lambda) Заметки Инжекторщика Обороты холостого хода, проверка и регулировка Клапан холостого хода (КХХ) Регулятор холостого хода Холостой ход Ремонт двигателя автомобиля Расходомер воздуха на авто Свечи зажигания Форсунки — Общие сведения Размышления диагноста Что такое OBD II (обд)? Часто задаваемые вопросы (FAQ) (ремонт ВАЗ) Диагностика инжектора Авторемонт

Полезные советы → Как правильно выйти из заноса

Полезные советы → Правила зимнего вождения

Полезные советы → Секретные буквы в вашем автомобиле

Полезные советы → Как защитить свой автомобиль и имущество от воровства?

Полезные советы → Как правильно переехать «лежачего полицейского»

Внешние признаки неисправности ДМРВ ВАЗ 2110

Это третий способ диагностики датчика. Для определения его исправности осмотрите со всей тщательностью внутренние полости воздушного патрубка, где смонтирован ДМРВ. Для того чтобы это сделать, вам понадобится фигурная отвертка. Ослабьте хомут и отсоедините гофрированную трубу. Поверхность гофры должна быть максимально сухой, без масляной пленки.

Следует отметить, что основные признаки неисправности ДМРВ – это грязь на рабочей поверхности. Она образуется из-за того, что не был вовремя заменен воздушный фильтр. Масляный налет скажет водителю о высоком уровне масла в смазочной системе или же о неправильной работе маслоотсекателя. С этими признаками датчик может еще работать, но скоро выйдет из строя.

MAF-sensor на дизеле, признаки неисправности

ДМВР на дизельные двигателя начал устанавливаться недавно. Связано это с усовершенствованием последних и внедрением в их работу более сложных, но эффективных систем мониторинга.

Воздухомер выполняется несколько важных функций:

1. Ограничивает дымления на турбированные моторах.
2. Мониторит не только количество воздуха во впускном патрубке, но и объем картерных газов.

В первом случае при резкой выжатой педали газа формируется определенный объем дизтоплива, для которого должен сформироваться соответствующий объем воздуха.

Но так как турбина раскручивается с опозданием (образуется турбояма), нужное количество воздуха сформироваться не успевает. Происходит переобогащению смеси, не полное сгорание топлива, выброс сажи в выхлопную систему и наблюдается кратковременный дым из выхлопной трубы. Частично решает проблему DPF фильтр, но, если он есть.

Чтобы решить данную проблему и ограничить переизбыток топлива при резком ускорении, в работу включается ДМРВ. Он передает на контролер информацию о реальном количестве воздуха, нагнетаемого турбиной.

Электронный блок управления, получив эти данные, ограничивает циклическую подучу топлива, подгоняя его количество под объем воздуха.

Такое решение позволило уменьшить расход ДТ при сохранении мощностных характеристик двигателя, но при условии, что MAF-sensor работает корректно.

Во-втором случае, ДМРВ на дизельном моторе работает совместно с системой вентиляции картерных газов. Он мониторит, сколько отработанных газов проникает в систему впуска через клапан EGR при его открытии и передает эти данные на ЭБУ. Последний, на основе полученной информации, управляет открытием и закрытием клапана EGR.

Такое решение уменьшает и расход топлива, и количество вредных выбросов в атмосферу.

Исходя и этого, основными признаками поломки расходомера на дизельном двигателе могут быть:

1. Кратковременное появление дыма (сажи) из выхлопной трубы при ускорении.
2. Нестабильная работа мотора на переходных режимах, снижение мощности.
3. Повышенный расход ДТ.

Диагностика ДМРВ на дизельном двигателе не чем не отличается от методов, описанных выше.

Проверка работоспособности

Прежде, чем проводить диагностику ДМРВ, необходимо знать симптомы, позволяющие определить степень работоспособности МАФ (аббревиатура с английского названия прибора) сенсора в автомобиле. Перечислим основные признаки неисправности:

• Существенно увеличился расход топливной смеси, одновременно с этим замедлился разгон.
• ДВС на холостом ходу работает с рывками. При этом может наблюдаться в холостом режиме снижение или увеличение оборотов.
• Двигатель не стартует. Собственно, данная причина сама по себе не говорит о том, что расходомер в автомобиле неисправен, могут быть и другие причины.
• Выводится сообщение о проблеме с двигателем (Cheeck Engine)

Пример высветившегося сообщения «Cheeck Engine» (отмечено зеленым)

Эти признаки указывают на возможную неисправность ДМРВ, чтобы точно установить причину поломки необходимо выполнить диагностику. Это несложно сделать своими руками. Значительно упростить задачу поможет подключение к ЭБУ диагностического адаптера (если данная опция возможна), после чего по коду ошибки определить исправность или неисправность сенсора. Например, ошибка p0100 указывает на неисправность цепи расходомера.

Поиск ошибки с помощью диагностического адаптера

Но если предстоит провести диагностику на отечественных авто, выпушенных 10 лет назад или более, то проверка ДМРВ может быть осуществлена одним из следующих способов:

1. Тестирование в процессе движения.
2. Диагностика с применением мультиметра или тестера.
3. Внешний осмотр сенсора.
4. Установка однотипного, заведомо исправного устройства.

Рассмотрим каждый из перечисленных способов.

Тестирование в процессе движения

Проще всего произвести проверку, анализируя поведение ДВС при отключенном сенсоре МАФ. Алгоритм действий следующий:

• Необходимо открыть капот, отключить расходомер, закрыть капот.
• Заводим машину, при этом ДВС переходит в аварийный режим работы. Соответственно, на приборной доске высветится сообщение о проблеме с двигателем (см. рис. 10). Количество подаваемой топливной смеси будет зависеть от положения ДЗ.
• Проверьте динамику авто и сравните ее с той, что была до отключения сенсора. Если автомобиль стал более динамичен, а также выросла мощность, то это с большой долей вероятности указывает на то, что датчик массового расхода воздуха неисправен.

Заметим, что можно ездить и дальше при отключенном устройстве, но делать это крайне не рекомендуется. Во-первых, увеличивается расход топливной смеси, во-вторых отсутствие контроля над регулятором кислорода приводит привод к повышению загрязнений.

Диагностика с применением мультиметра или тестера

Признаки неисправности ДМРВ можно установить, подключив черный щуп к заземлению, а красный на вход сигнала сенсора (распиновку можно посмотреть в паспорте к устройству, там же указаны и основные параметры).

Пример измерения мультиметром напряжения на ДМРВ в автомобиле ВАЗ 2114

Далее устанавливаем границы измерения в пределе 2,0 В включаем зажигание и производим измерения. Если прибор ничего не отображает, необходимо проверить правильность подключения щупов к массе и сигналу расходомера. По показаниям прибора можно судить об общем состоянии устройства:

• Напряжение 0,99-1,01 В говорит о том, что сенсор новый и работает исправно.
• 1,01-1,02 В – прибор БУ, но состояние его хорошее.
• 1,02-1,03 В – указывает, что устройство все еще работоспособное.
• 1,03 -1,04 состояние приближается к критическому, то есть в ближайшее время необходима замена ДМРВ на новый сенсор.
• 1,04-1,05 – ресурсы прибора практически исчерпались.
• Свыше 1,05 – однозначно нужен новый ДМРВ.

То есть, правильно судить о состоянии сенсора можно по напряжению, низкий уровень сигнала свидетельствует о работоспособном состоянии.

Внешний осмотр сенсора

Данный способ диагностики является не менее действенным, чем предыдущие. Все, что необходимо, – снять сенсор и оценить его состояние.

Осмотр датчика на предмет повреждений и наличия жидкости

Характерные признаки неисправности – механические повреждения и жидкость в приборе. Последнее свидетельствует о том, что не отрегулирована система подачи масла в двигатель. Если сенсор сильно загрязнен, то следует произвести замену или очистку воздушного фильтра.

Установка однотипного, заведомо исправного устройства

Данный способ дает практически всегда ясный ответ на вопрос работоспособности сенсора. На данный способ на практике довольно сложно реализовать, не приобретая новый прибор.

Проведение диагностики

Самый простой метод – это сделать замер напряжения на колодке, к которой подключен регулятор. Это выводы D и А. При включенном зажигании на них должно присутствовать напряжение 12 В. В том случае, если напряжение меньше этого значения, стоит взглянуть на аккумуляторную батарею и генератор. Вполне возможно, что имеет место быть недозаряд аккумулятора. В том же случае, если напряжения нет совсем, необходимо проверить всю цепь питания устройства и продиагностировать ЭБУ.

Переведите мультиметр в режим измерения сопротивления. Между парами выводов А и В, С и D, должно быть сопротивление примерно 53 Ом. Снимите РХХ и подключите (при выключенном зажигании) к колодке. Затем включите зажигание и посмотрите на поведение иглы – она должна полностью выдвигаться при подаче напряжения. В том случае, если это не происходит, можно судить о поломке РХХ.

Иногда помогает простая чистка регулятора. Для этого можно воспользоваться спреями, коих в магазинах достаточное количество. Но в некоторых случаях поможет только замена устройства. Конечно, это не карбюратор ДААЗ, стоимость РХХ окажется во много раз ниже, да и проблем с заменой не возникнет. В том случае, если даже после проведенной замены двигатель не держит холостой ход, необходимо полностью диагностировать инжектор.

Снятие регулятора холостого хода ваз 2107 производят для его замены на новый в случае выхода из строя старого в результате каких-либо механических повреждений. Перед снятием регулятора, его рекомендуется прозвонить тестером на работоспособность, проверка сводится к простому замеру напряжения на выводах колодки, а после его снятия, замер сопротивления на тех же выводах. Для проверки потребуется мультиметр с режимом вольтметра и омметра, а так же стандартный набор инструментов.

Порядок действий по проверке и последующей замене регулятора холостого хода выглядит следующим образом:

1. Подсоедините минусовую клемму вольтметра на массу двигателя и включите зажигание на автомобиле.
2. Отсоедините от регулятора колодку, на ее корпусе будет нанесена маркировка выводов.
3. Подключите положительный вывод вольтметра к выводу «А», а затем к выводу «D». Напряжение на выводах должно быть равно 12В. При любых существенных отклонениях от нормы больше чем в один вольт или при полном отсутствие напряжения причина может быть либо в слабой зарядке аккумуляторной батареи, неисправности проводки питания или неисправность электронного блока управления. После замера, отключите зажигание.

Если напряжение на выводах соответствует норме, но при этом регулятор не выполняет своих прямых функций, то его необходимо менять. Снятие и замена регулятора выглядит следующим образом:

1. Необходимо снять корпус дроссельной заслонки, подробнее об этом см. Замена корпуса дроссельной заслонки ваз 2107.
2. После чего, крестовой отверткой отворачиваем два винта крепления регулятора к корпусу заслонки и снимаем его.
3. Между регулятором и корпусом будет установлена резиновая уплотнительная шайба. Замените ее при обнаружение трещин и других повреждений.

После того, как регулятор холостого хода ваз 2107 снят с автомобиля его необходимо так же прозвонить тестером в режиме омметра. Для этого:

1. Переведите тестер в режим омметра и замерейте сопротивление между выводами А-В и С-D, оно должно составлять около 52-53 Ом. Далее замерейте сопротивление между выводами А-С и В-D, сопротивление должно стремится к бесконечности или быть достаточно большим. При любых отклонениях от нормы, замените регулятор.

На этом ремонтные работы завершены. Установку нового регулятора произведите в порядке обратном снятию. Перед тем как ставить регулятор, замерейте длину выступа иглы клапана, она не должна выступать более чем на 23мм. Для замера воспользуйтесь штангенциркулем или любой подходящей линейкой. Перед замером, необходимо выдвинуть иглу на максимальное расстояние, для этого подайте на клапан напряжение от аккумуляторной батареи, подключив положительный полюс к выводу «D», а отрицательный к «С». Электромагнитный клапан регулятора работает медленно, поэтому касание проводов выполняйте многократно, пока игла не выйдет на максимальную свою длину. Сделайте замер линейкой и если игла выступает более чем на 23мм, замените клапан.

Неисправность регулятора (он же датчик) холостого хода, либо его нестабильная работа, проявляется так: двигатель автомобиля периодически глохнет при холостых оборотах, при запуске двигателя или же в пробке, либо на светофоре. Замена датчика холостого хода на ваз 2107 не сложная процедура, требующая минимум инструмента и минимум знаний ремонтника, поэтому любой владелец ваз 2107 может легко заменить регулятор своими руками.

Диагностика датчика

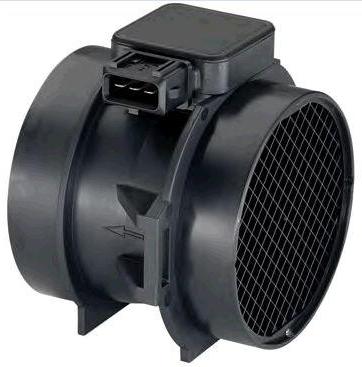

Есть несколько способов проведения проверки работоспособности расходомера, рассмотрим самый легкий и быстрый. Для проведения диагностики вам нужно будет отключить разъем питания от ДМРВ, но при этом двигатель должен быть заведен. Когда контакт отключается, управляющий блок начнет функционировать в аварийном режиме. Соответственно, в результате этого дозировка топлива будет производиться по параметрам, которые были получены от дросселя.

Необходимо учитывать, что в этом случае обороты силового агрегата могут резко возрасти до 1500 в минуту. Однако, это происходит далеко не во всех авто. При отключенном расходомере нужно немного проехать на авто. Если вы заметите, что работа силового улучшилась, то, скорей всего, нужно менять ДМРВ (автор видео — Се Дан).

Ниссан Альмера

На Nissan Almera устанавливаются ДМРВ фирмы Hitachi, хотя можно встретить и изделия от фирмы Bosch. И нужно понимать, что показания на устройствах от разных производителей будет отличаться.

Для понимания процесса сделаем замены на расходометре Hitachi. На примере Bosch читайте выше.

К датчику подходит 5 проводов. Замеры делаются сначала при включенном зажигании, затем при запущенном двигателе. Подготовьте мультиметр переведя его в режим 20В.

Порядок действий:

1. Вставьте иголку или булавку в третий провод (проткните изоляцию) со стороны воздушного фильтра.
2. Включите зажигание. «–» мультиметра на массу АКБ, «+» к иголке. Норма – не более 0.4В.
3. Заведите машину и проделайте действия согласно п.2. Норма – не более 1.04В. До 1.05В еще досточтимо.

Рекомендации по увеличению сроков эксплуатации

Чтобы продлить срок службы MAF-сенсора выполняйте следующие рекомендации:

1. Вовремя меняйте воздушный фильтр, чтобы минимизировать засорение расходометра.
2. Следите за техническим состоянием двигателя, вовремя проводите ТО, меняйте и заливайте только качественно моторное масло.
3. Если у авто большой пробег проверяйте компрессию двигателя – износ или залегание поршневых колец, сальников клапанов приведет к проникновению масла в систему впуска. Это предотвратить появление масляного налета на терморезисторах.
4. Следите за состоянием системы вентиляции картера. Особенно это касается тех моторов, где патрубок отсоса картерных газов подсоединяется перед ДМРВ. Проверяйте состояние маслоотбойника под клапанной крышкой.
