Датчик заднего хода ваз 2107 5 ступка

Установка лазерного противотуманного стоп-сигнала на автомобиль

Для установки лазерного стоп-сигнала вам не потребуется никаких специальных навыков, так как он крепится на двухсторонний скотч. Поэтому его инсталляцию можно провести самостоятельно (в комплектации устройства прилагается крепежный набор).

Лазер имеет два провода – красный (плюс) и черный (минус), которые нужно запитать от задней противотуманной фары или габаритных фонарей вашего автомобиля, при этом луч будет загораться при их включении и гореть постоянно. Также лазер можно подключать и напрямую через прикуриватель.

Рекомендуем: Устройство и принцип работы торсионной подвески

Если подключить лазерный излучатель к цепи питания стоп-сигнала, тогда луч будет загораться только при нажатии на педаль тормоза.

Места возможной установки лазерного стоп-сигнала:

1. Внутри салона автомобиля в районе заднего стекла (луч будет проходить через заднее стекло и отражаться на асфальте);
2. Над табличкой с номером авто (стандартное место установки);
3. Под бампером или спойлером автомобиля;
4. Под любой задней фарой;
5. За бампером на днище автомобиля.

При установке лазерного проектора на днище автомобиля или под его пластиковый бампер вам придется просверлить два отверстия для крепежа устройства. После чего надо будет настроить угол проекции изображения.

Угол наклона устройства влияет на размер проецируемого изображения и его непосредственное расстояние от самой машины. Рекомендуемый угол наклона проектора должен составлять не более 45 градусов, чтобы луч проецировался на дорогу, а не на сзади идущую машину.

Максимальный радиус действия луча составляет до 25 метров. А некоторые модели лазерных стоп-сигналов даже способны проецировать на дорогу логотип с маркой вашего автомобиля. Смотрится очень креативно!

Помните, что ваша безопасность превыше всего, а лазерный противотуманный стоп-сигнал поможет избавиться от желания водителей сзади идущего транспорта слишком близко приближаться к вашему автомобилю.

Плавкие предохранители

Во многих случаях предохранитель защищает лампы заднего хода и охватывает также другие аксессуары. Если это не дало положительного результата, замените предохранитель и проведите проверку еще раз. Если после замены новый предохранитель снова расплавился, то это говорит о коротком замыкании, возникшем где-то в цепи. В таком случае вам следует обратиться к электрику, который быстро сможет определить место замыкания в электрической цепи.

Если другие компоненты, защищенные предохранителем, все еще работают, то вам необходимо проверить остальную часть цепи, используя контрольную лампу (тестер).

Статью об этом вы сможете найти здесь. Также вас может заинтересовать наша новая статья на тему «Как отрегулировать сцепление».

Схема электрооборудования ВАЗ 2107

Схема электрооборудования ВАЗ 2107

1- блок-фары;2- боковые указатели поворота;3- аккумуляторная батарея;4- реле включения стартера;5- электропневмоклапан карбюратора;6- микровыключатель карбюратора;7- генератор 37.3701;8- моторедукторы очистителей фар*;9- датчик включения электродвигателя вентилятора;10- электродвигатель вентилятора системы охлаждения двигателя;11- звуковые сигналы;12- распределитель зажигания;13- свечи зажигания;14- стартер ВАЗ-21074;15- датчик указателя температуры охлаждающей жидкости;16- лампа освещения моторного отсека;17- датчик сигнализатора недостаточного давления масла;18- датчик сигнализатора недостаточного уровня тормозной жидкости;19- моторедуктор очистителя ветрового стекла;20- блок управления электропневмоклапаном карбюратора;21- катушка зажигания;22- электродвигатель насоса омывателя фар*;23- электродвигатель насоса омывателя ветрового стекла;24- монтажный блок;25- реле очистителя ветрового стекла;26- реле аварийной сигнализации и указателей поворота;27- выключатель стоп-сигнала;28- выключатель фонарей заднего хода;29- реле зажигания;30- выключатель зажигания;31- трехрычажный переключатель;32- выключатель аварийной сигнализации;33- штепсельная розетка для переносной лампы**;34- переключатель вентилятора отопителя;35- дополнительный резистор электродвигателя отопителя;36- лампа сигнализатора включения обогрева заднего стекла;37- лампа сигнализатора недостаточного уровня тормозной жидкости;38- блок сигнализаторов;39- электродвигатель вентилятора отопителя;40- лампа освещения вещевого ящика;41- выключатель плафонов на стойках передних дверей;42- выключатель фонарей сигнализации открытых передних дверей***;43- фонари сигнализации открытых передних дверей***;44- соединительная колодка;45- прикуриватель;46- часы ВАЗ-21074;47- выключатель ламп освещения приборов;48- диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;49- указатель уровня топлива;50- лампа сигнализатора резерва топлива;51- спидометр;52- лампа сигнализатора включения указателей поворота;53- лампа сигнализатора прикрытия воздушной заслонки карбюратора;54- лампа сигнализатора зарядка аккумуляторной батареи;55- выключатель сигнализатора прикрытия воздушной заслонки карбюратора;56- комбинация приборов;57- эконометр;58- выключатели плафона на стойках задних дверей;59- указатель температуры охлаждающей жидкости;60- тахометр 21074;61- лампа сигнализатора включения стояночного тормоза;62- лампа сигнализатора недостаточного давления масла;63- лампа сигнализатора включения дальнего света;64- лампа сигнализатора включения наружнего освещения;65- вольтметр;66- выключатель сигнализатора включения стояночного тормоза;67- выключатель ламп наружнего освещения;68- выключатель элемента обогрева заднего стекла с лампой подсветки;69- выключатель фонарей заднего противотуманного света с сигнализатором включения*;70- предохранитель цепи фонарей противотуманного света;71- плафон;72- задние фонари ВАЗ 21074;73- датчик указателя уровня и резерва топлива;74- колодки для подключения к элементу обогрева заднего стекла*;75- фонари освещения номерного знака.

Схема соединений монтажного блока ВАЗ 2107

Р1 — реле включения обогрева заднего стекла; Р2 — реле включения очистителей и омывателя фар; Р3 — реле включения звуковых сигналов; Р4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Монтажный блок, без крышки

1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателя фар (Р2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света фар (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель

Все изображения взяты с открытых источников и на авторство я не претендую

• Ставим лайки!
• Подписываемся!
• До новых встреч!

Способы ремонта

Для ремонта сигнала заднего хода можно действовать двумя способами. Они отличаются по способу доступа к датчику.

• Загнать автомобиль на подъемник или яму.
• Выполнить работу, забравшись под автомобиль.

Если вы уже сталкивались с подобной проблемой, тогда наверняка согласитесь, что замену ДЗХ лучше всего выполнять с помощью ямы или эстакады. Так доступ к датчику максимально комфортный, плюс вы минимизируете риск оказаться забрызганным маслом из коробки переключения передач.

Замена ДЗХ – не самая чистая работа

Конечно, есть еще один самый чистый способ — отправить автомобиль на автосервис. Но тогда вам придется заплатить не только за датчик, но еще и за услуги мастеров. А это еще 2-3 стоимости датчика. Выбирать в любом случае вам.

Самостоятельная замена

Своими силами добраться и заменить вышедший из строя ДЗХ не сложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не займет у вас много времени и сил.

1. Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и переведите коробку в режим первой передачи. Так вы сможете избежать случайного скатывания автомобиля.
2. Снимите защиту с контактов вашего датчика, отсоедините контакты.
3. Подготовьте тару, в которую будет сливаться масло при откручивании ДЗХ.
4. Когда емкость готова, снимайте датчик. В некоторых случаях он может не выкрутиться вручную. В такой ситуации воспользуйтесь головкой на 22 миллиметра.
5. Совсем редко даже ключ не может помочь, поскольку датчик прикипает к месту своего расположения. Тут придется вооружиться молотком и зубилом и максимально аккуратно попытаться его снять.
6. Доставайте вышедший из строя прибор, вставьте на его место новый.
7. Если на картер коробки передач попало масло, удалите его сухими тряпками. Лишняя грязь ни к чему. Плюс она может привести к снижению эффективности работы устройства.
8. Верните на места все контакты, наденьте обратно защиту.
9. Если из коробки вылилось приличное количество смазывающей жидкости, обязательно ее долейте. Только используйте свежее. Это, кстати, один из поводов полностью поменять в коробке переключения передач масло, если оно служит там не первый сезон.
10. Решение о замене масла позволит упростить задачу при снятии датчика. Если жидкость заранее слить, она не будет течь в разные стороны при откручивании датчика. Работа пройдет чище, плюс вы убьете двух зайцев одним выстрелом — замените датчик и масло коробки.

Снятие и замена

Не забудьте после проделанной работы проверить, работает ли теперь система оповещения о движении задним ходом. Для этого:

• Поверните ключ зажигания, но не заводите сам двигатель;
• Включите заднюю передачу на вашей КПП;
• Смотрите, включились ли белые огни. Если да, все прошло отлично.

А сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЗХ, новый девайс обойдется вам в сумму до 300 рублей. Можно отыскать устройства и за 100 рублей.

Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, где вы решили отовариться.

Дополнительно не помешает приобрести средство WD40, которым очищаются контакты. Плюс может потребоваться замена проводов. Этим самостоятельно заниматься не советуем, если соответствующего опыта нет.

Если же виновником неполадки задних фонарей стали сами лампочки, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.

 Загрузка …

Замена датчика

Как выбрать новый сенсор вместо сломанного? На самом деле ничего сложного: просто не покупайте продукцию контрафактных производителей. Учитывая доступность технологий упаковки, самостоятельно определить подлинность не получится. Поэтому единственный «рецепт» — посещение фирменных магазинов АвтоВАЗ.

При замене датчика необходимо придерживаться некоторых действий:

• Перед установкой нового сенсора, необходимо дождаться слива масла из КПП и очистить резьбовое отверстие.
• Обязательно проверьте уплотнительную шайбу, без нее из коробки будет вытекать масло.
• После затяжки датчика в картере КПП, долейте масло до штатного уровня.
• Последний штрих — перед соединением разъема смажьте контакты специальным антикоррозийным составом.

Таким образом, установка датчика произойдет успешно.

Диагностика датчика

В первую очередь проводится внешний осмотр. Проверяем целостность проводки, состояние контактной группы. Проводку лучше прозвонить мультиметром от снятого разъема до ближайшего ввода в распределительную контактную коробку автомобиля. Далее — тестируем сам датчик:

1. Ставим автомобиль на яму или на подъемник.
2. Отсоединяем разъем и отводим его в сторону.
3. Включаем зажигание, не заводя двигатель.
4. Подключаем щупы мультиметра к датчику и просим помощника включить заднюю передачу.
5. Исправный сенсор покажет нулевое сопротивление между контактами.

Если тест провален, необходимо извлечь датчик из коробки передач. При этом из нее вытечет часть трансмиссионного масла, поэтому лучше подготовить пробку в виде болта с такой же резьбой или временно вкрутить другой датчик.

Совет: Не выбрасывайте сломанный сенсор, он может пригодиться для временного перекрытия отверстия.

Промыв корпус снаружи, и почистив контакты, можно проверить датчик тем же мультиметром. Усилие нажатия на шток небольшое при условии, что он не заблокирован коррозией. Поэтому достаточно нажать на него пальцем и посмотреть на результаты замера сопротивления.

Принцип работы стоп-сигнала

Стоп-сигналы расположены сзади автомобиля. Фонари красного цвета. Они автоматически загораются, если водитель тормозит. Когда водитель убирает ногу с педали тормоза, они так же автоматически отключаются. Наличие стопов обязательно для транспортных средств.

Фонари должны быть расположены симметрично и гореть ярче габаритных огней. Устанавливаются стоп-сигналы по бокам, на заднее стекло, в центре выше линии боковых стопов.

Основные и дополнительные тормозные фонари могут представлять собой одиночную лампу, неоновую трубку или набор светодиодных лампочек. Автолюбителя дополнительно оборудуют машину повторителем стоп-сигнала. Задний стоп-сигнал может еще выполнять функцию противотуманки. Можно установить стоп-сигнал формула 1 (автор видео — Михаил Ермолаев).

Самый простой стоп-сигнал включает в себя прерыватель (выключатель) и фонарь. Выключатель стоп-сигнала часто называют еще лягушкой. В пластиковом корпусе прерывателя расположены две клеммы, шток и пружина. Устанавливается данное устройство на педаль тормоза.

Когда водитель нажимает на педаль шток входит в корпус прерывателя, контакт замыкается и загорается лампочка. Как только водитель убирает ногу с педали тормоза, пружина выталкивает шток, контакты размыкаются и лампочка тухнет.

Светодиодные стопы состоят из микросхемы и датчика, который в этом случае является лягушкой, он посылает сигнал, когда водитель нажимает на тормоз. Как и в случае одиночной лампы, лягушка установлена под педалью тормоза.

Схема устройства управления стопами

Любая педаль имеет свободный ход. Поэтому хотя водитель нажимает на педаль, машина тормозит не сразу. Тормозной фонарь загорается, как только нажимается педаль тормоза. Водители транспортных средств, движущихся сзади, узнают о торможении раньше, чем машина начинает тормозить. Таким образом, у них есть время для подготовки к торможению.

Обозначение нумерации предохранителей автомобиля КАМАЗ

Схема электрооборудования ВАЗ 2107, 21074

На этой странице приведена цветная схема электрооборудования автомобилей ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701 (со встроенным регулятором напряжения).

Для увеличения изображения схемы проводки кликните на картинку ниже.

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

1. блок-фары
2. боковые указатели поворота
3. аккумуляторная батарея
4. реле включения стартера
5. электропневмоклапан карбюратора
6. микровыключатель карбюратора
7. генератор 37.3701
8. моторедукторы очистителей фар *
9. датчик включения электродвигателя вентилятора
10. электродвигатель вентилятора системы охлаждения двигателя
11. звуковые сигналы
12. распределитель зажигания
13. свечи зажигания
14. стартер
15. датчик указателя температуры охлаждающей жидкости
16. подкапотная лампа
17. датчик сигнализатора недостаточного давления масла
18. датчик сигнализатора недостаточного уровня тормозной жидкости
19. моторедуктор очистителя ветрового стекла
20. блок управления электропневмоклапаном карбюратора
21. катушка зажигания
22. электродвигатель насоса омывателя фар *
23. электродвигатель насоса омывателя ветрового стекла
24. монтажный блок
25. реле очистителя ветрового стекла
26. реле аварийной сигнализации и указателей поворота
27. выключатель сигнала торможения
28. выключатель света заднего хода
29. реле зажигания
30. выключатель зажигания
31. трехрычажный переключатель
32. выключатель аварийной сигнализации
33. штепсельная розетка для переносной лампы **
34. переключатель вентилятора отопителя (печки)
35. дополнительный резистор электродвигателя отопителя (печки)
36. лампа сигнализатора включения обогрева заднего стекла
37. лампа сигнализатора недостаточного уровня тормозной жидкости
38. блок сигнализаторов
39. электродвигатель вентилятора отопителя (печки)
40. лампа освещения вещевого ящика
41. выключатели плафонов на стойках передних дверей
42. выключатели фонарей сигнализации открытых передних дверей ***
43. фонари сигнализации открытых передних дверей ***
44. соединительная колодка
45. прикуриватель
46. часы
47. выключатель освещения приборов
48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
49. указатель уровня топлива
50. лампа сигнализатора резерва топлива
51. спидометр
52. лампа сигнализатора включения указателей поворота
53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
54. лампа сигнализатора заряда аккумуляторной батареи
55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
56. комбинация приборов
57. эконометр
58. выключатели плафона на стойках задних дверей
59. указатель температуры охлаждающей жидкости
60. тахометр
61. лампа сигнализатора включения стояночного тормоза («ручника»)
62. лампа сигнализатора недостаточного давления масла
63. лампа сигнализатора включения дальнего света фар
64. лампа сигнализатора включения наружного освещения
65. вольтметр
66. выключатель сигнализатора включения стояночного тормоза («ручника»)
67. выключатель наружного освещения
68. выключатель обогрева заднего стекла с лампой подсветки
69. выключатель заднего противотуманного света с сигнализатором включения *
70. предохранитель цепи противотуманного света
71. плафон ****
72. задние фонари
73. датчик указателя уровня и резерва топлива
74. колодки для подключения к элементу обогрева заднего стекла *
75. фонари освещения номерного знака

Для того, чтобы скачать схему ВАЗ 2107 и сохранить её на компьютер, наведите указатель на картинку выше, затем нажмите правую кнопку мыши и выберите «сохранить как изображение» (размер около 300 килобайт).

Разрешение изображения составляет 1600×872 точек, поэтому электрическую схему можно без проблем распечатать на принтере и пользоваться при ремонте автомобиля.

Порядок условной нумерации штекеров в колодках:

• a — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора
• б — монтажного блока и трехрычажного переключателя
• в — реле аварийной сигнализации и указателей поворота
• г — задних фонарей (нумерация выводов по порядку от края платы)
• д — выключателя аварийной сигнализации

Дополнительная информация «звездочки»:

* — Устанавливаются на части выпускаемых автомобилей.

** — С 2000 г. не устанавливается.

*** — С 1998 г. не устанавливаются.

**** — С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Как устроен датчик заднего хода на семерке ВАЗ

Любой концевик представляет собой выключатель и механический привод контактной группы. В «семерочной» версии используется не шток, а запрессованный в корпус шарик. Ход маленький, обеспечивается хорошая герметичность. Конструктивный недостаток — мало места для свободного хода контактной группы. При износе контактов прижимной силы может не хватить.

Преимущество в простоте изготовления, отсутствия сальников штока и компактности. Кроме того, датчик, установленный на ВАЗ 2107, обеспечивает герметичность коробки передач даже при поломке.

Признаки неисправности перечислять нет смысла: кроме включения задних фонарей, датчик больше не выполняет никаких задач. К тому же, причина не обязательно в самом концевике.

Как заменить фонари заднего хода?

Замена ламп в задней светотехнике зависит от типа авто. Например, на Лада Калина с кузовом универсал необходимо открутить 2 болта, удерживающих плафон в проеме двери багажного отделения. Затем корпус с усилием извлекается из посадочного гнезда (в конструкции предусмотрены дополнительные пластиковые фиксаторы) и производится снятие патрона вместе с проводкой. На машинах с кузовом седан для снятия плафона необходимо откинуть клапан на обшивке багажника и отвернуть гайки крепления ключом с удлиненной головкой.

На автомобиле ВАЗ-2105 или 2107 задний фонарь закрыт пластиковой крышкой, расположенной в багажном отделении. Для демонтажа кожуха требуется отвернуть гайки, а затем удалить из плафона печатную плату с лампами. Неисправный элемент вынимается из патрона для замены, одновременно визуально проверяется состояние дорожек и контактов. Обнаруженные окислы необходимо удалить.

На седане Kia Rio требуется снять ручку на крышке багажника, а затем частично демонтировать обшивку, которая крепится на пистонах. После отгибания кожуха открывается доступ к фонарю, для снятия патрона необходимо провернуть элемент против часовой стрелки. Лампа извлекается из патрона за колбу (резьба не предусмотрена), на корпусе плафона нанесена маркировка с указанием типа и мощности лампы.

>

Полезный пост?

Да

Нет

Принцип работы

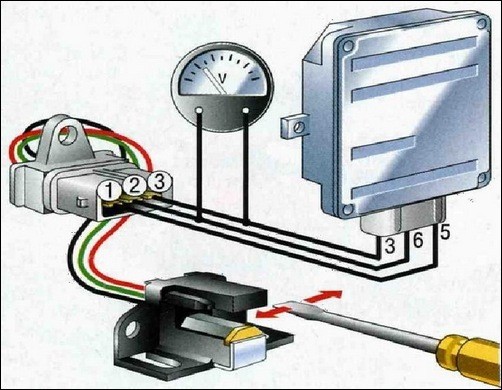

Последовательность действия датчиков Холла на ВАЗ 2107–21099 сформирована по эффекту Холла. В образовывающемся магнитном поле сенсор считывает импульсы от полного оборота вала трамблёра. Сигналы образовываются благодаря прорезям, которых ровно столько же, сколько и цилиндров. Сам сенсор размещается на опорном щитке распределителя вместе с магнитом.

Энергия приходит на датчик с коммутатора. Также на ДХ есть провода — массы и выходящих импульсов. Обратное напряжение меняется с учётом изменений магнитного поля. При получении импульсов коммутатор подаст электрический ток на катушку, которая увеличивает его и отправляет непосредственно на свечи.

Инструкция по замене своими руками

Теперь подробнее о том, как выполняется замена.

Рассмотрим процедуру на примере автомобиля ВАЗ 2110:

1. Сначала авто загоняется на яму. Место вокруг установленного девайса необходимо очистить от грязи, так как после снятия устройства вся пыль и мусор попадут в трансмиссию. А это, в свою очередь, может привести к ее выходу из строя.
2. Далее, снимается защита картера, для этого необходимо будет выкрутить несколько болтов.
3. Теперь вам потребуется небольшая емкость, в нее вы соберете масло из коробки передач. При демонтаже ДЗХ из посадочного места выйдет часть смазывающей жидкости, которую впоследствии нужно будет залить обратно.
4. Отключите разъем питания от контроллера и выкрутите его из места установки.
5. Затем произведите очистку гнезда, чтобы новый девайс без проблем установился в посадочное место. Установите новый контроллер, не забудьте про уплотнительное кольцо.
6. Далее, вам необходимо будет залить в трансмиссию нужный объем смазывающей жидкости, то есть то, что вы слили, нужно залить обратно. Но если в смазке, которую вы собрали при снятии ДЗХ, имеются следы продуктов износа, к примеру, металлическая стружка, или осадок, то нужно задуматься о замене жидкости. Или, как минимум, залить в коробку нужно не собранное масло, а новое.
7. Затем вам остается только произвести сборку всех элементов в обратной последовательности и проверить работоспособность установленного ДЗХ.

Проверка электропроводки

Если ток не доходит до лампового патрона, вы должны проверить остальную часть электрической цепи в обратном порядке.

1. Найдите в вашем руководстве по ремонту цвет и маршрут прохождения реверсивных проводов.
2. Зондируйте каждый провод по всей его длине.
3. В большинстве случаев провод исчезнет в кабеле, где вы не можете добраться до него.
4. В таком случае следует быть предельно осторожным, ведь вы рискуете повредить рабочий провод.
5. Определив неисправный участок провода, удалите его, установив на его место часть нового провода.

Видео – Не горит задний ход на ВАЗ 2108, 2109, 21099. Ищем причину

В системе освещения автомобиля задние фонари занимают особое место, благодаря своему функциональному предназначению и способности видоизменить внешний вид машины с помощью тюнинга. От работоспособности задних фонарей во многом зависит безопасность на дороге, т. к. именно по световым приборам, расположенным в задней части автомобиля, водители транспортных средств, идущих позади, могут понять, какой манёвр намерен предпринять водитель впередиидущей машины

Задние фонари ВАЗ 2107 имеют свои особенности, которые необходимо принимать во внимание при эксплуатации и техническом обслуживании автомобиля
