Легко и просто меняем датчики холостого и заднего хода на «семерке»

Принцип действия

В карбюраторных моторах проблему обогащения смеси при запуске ДВС решала пусковая ручка и регулировочные шайбы. С возникновением электронного зажигания этим занимается регулятор холостого хода в комплексе с остальными датчиками и ЭБУ. Его принцип работы выглядит следующим образом:

• калибровка РХХ производится контроллером ЭБУ автоматически после обнаружения этого датчика в системе;
• фактически РХХ является шаговым электродвигателем с конусной иглой в специальном отверстии обводного канала дроссельной заслонки;
• РХХ контакт никаких сигналов в «мозг» машины не передает, но получает их от контроллера, поэтому является не датчиком, а исполнительным устройством – электроклапаном;
• в свою очередь, бортовой компьютер «видит», что в топливной смеси недостаточно воздуха по сигналам ДМРВ, сравниваемым с сигналами ДПДЗ;
• на регулятор ХХ подается напряжение, игла выходит из канала, недостающее количество воздуха поступает в смесь для смешивания.

Кроме того, ЭБУ получает сигналы о температуре охлаждающей жидкости и масла в системе. При запуске в холодное время года необходимо прогреть двигатель до рабочей температуры, чтобы снизить износ деталей трения, поэтому канал РХХ приоткрывается для обогащения смеси инжектору, даже без нажатия педали газа водителем.

В момент старта алгоритм работы следующий:

• ключ поворачивается, включается зажигание;
• шток выдвигается до упора, игла перекрывает байпасный канал;
• в момент упирания штока в калибровочное отверстие компьютер отсчитывает шаги назад;
• на обмотки подается напряжение, клапан возвращается в открытое положение.

Количество обратных шагов запрограммировано в прошивке прибора. Например, у модификаций Basch на прогретом ДВС оно составляет 50 шагов, Январь – 120 шагов, соответственно. В общей сложности ход штока разбит на 250 шагов, чем дальше он вытянулся из обмоток шагового электродвигателя, тем большее количество шагов отсчитает ЭБУ. При покупке нового РХХ расстояние от фланца посадочного до иглы штока должно быть 23 мм ровно.

Инжектор

Для работы инжекторного двигателя не годится чистый бензин, поэтому на входе коллектора установлена дроссельная заслонка с индивидуальным датчиком ее положения в каждый момент времени. При запуске мотора или во время остановки машины с работающим двигателем происходит следующее:

1. компьютер получает информацию об оборотах вала двигателя;
2. анализирует, как работает мотор, то есть уточняет целевое назначение;
3. затем сравниваются показания датчика положения дроссельной заслонки и воздуха, то есть, контроллер «понимает», что заслонка закрыта, а в цилиндры поступает обедненная смесь;
4. открывается клапан РХХ, воздух подается в обход заслонки для поддержания оборотов на запрограммированном уровне

Фактически в процессе участвует несколько устройств системы электронного зажигания. Если машина глохнет или присутствуют симптомы прочих неисправностей, диагностика производится вручную, поскольку обратной связи (самодиагностики) данный прибор не имеет.

В дизельном моторе дроссельной заслонки нет, регулятор холостого хода бесполезен, используются другие способы регулировки малых оборотов.

Замена

Диагностика, чистка и замена дхх проводится после демонтажа блока дросселя с авто.

С демонтированного узла аккуратно вынимается датчик, и проводится его осмотр. Для проверки работоспособности дхх используют тестер, переведенный в режим омметра. Порядок диагностики по шагам:

• Установить на тестере измерительный диапазон 0-200 Ом.
• Присоединить щупы к выводам, сначала на «А» и «В», затем «С» и «Д». Рабочий элемент покажет значение в границах 50-53 Ом.
• Провести замер между противоположными парами: «А» и «С», затем «В» и «Д». На исправном агрегате показания прибора должны стремиться к бесконечности.

Если электропараметры в норме, проводится замер штока — длина вылета не должна превышать 22 мм.

Если наблюдается заклинивание штока, его размер увеличен, нет оптимальных показателей мультиметра, деталь меняют. Ремонтировать датчик не целесообразно.

Поломки РХХ

Если у вас ВАЗ 2107 с инжекторным мотором, то уделяйте должное внимание состоянию систем автомобиля. Если плавают обороты на инжекторном моторе, то нужно смотреть первым делом на регулятор холостого хода

Дело в том, что поломка такого механизма, как РХХ, может привести к очень печальным последствиям, вплоть до дорожно-транспортного происшествия. Вот основные признаки, по которым можно самостоятельно определить поломку регулятора:

1. Двигатель начинает «жить своей жизнью» – частота вращения коленвала постоянно меняется, то уменьшается, то увеличивается. Следовательно, стрелка тахометра постоянно плавает.
2. Когда вы запускаете холодный мотор, то частота вращения коленвала не повышается, она колеблется в некотором интервале.
3. Если включаете мощные электроприборы (например, автомагнитолу, ближний или дальний свет), уменьшаются обороты и не возвращаются на заданный уровень.
4. При включении нейтральной передачи двигатель начинает глохнуть, если не подгазовывать педалью время от времени.

Это основные признаки того, что регулятор неисправен. По сути, любые перебои с уровнем холостого хода – это первый признак поломки или мелкого дефекта РХХ. Но настало время провести его диагностику. Сделать это будет несложно.

В рамках ликвидации безграмотности по основам регулировки, настройки и ремонта карбюраторов на ВАЗ-2107 проводим серию публикаций с акцентами на основные нюансы и «секреты», основываясь на опыте наших коллег с форума. Итак, сегодня мы вам расскажем как правильно отрегулировать холостой ход на карбюраторе ваз-2107 не имея под рукой газоанализатора, а руководствуясь лишь показаниями тахометра. Необходимость регулировки возникает у владельцев ВАЗ классики достаточно часто. Признаки – двигатель неустойчиво работает в режиме холостого хода, глохнет, троит и т.д. Итак, поехали, данная процедура описана в простых 6 действиях для регулировки.

Обращаем ваше внимание на расположение винтов качества и количества на карбюраторе ОЗОН для ВАЗ-2107

1. Выставляем винтом количества смеси на карбюраторе номинальную частоту вращения коленвала (для «классики» она составляет – 820-900 оборотов/мин).

2. Вращая винт качества , находим такое его положение, при котором обороты будут максимальными .

3. Винтом количества устанавливаем обороты на 15% выше номинальных (для «классики» это составит 950-1035 оборотов/мин).

4. Проверяем, что положение винта качества обеспечивает максимально возможные обороты для данного положения винта количества. Если это не так, то добиваемся винтом качества максимально возможных оборотов и винтом количества восстанавливаем обороты выше номинальных на 15%. Снова проверяем, что положение винта качества обеспечивает максимально возможные обороты, возвращаем винтом количества обороты к +15% от номинала. И т.д. до того момента, когда при скорости вращения на 15% больше номинальной любое вращение винта качества будет приводить только к уменьшению оборотов.

5. Заворачивая винт качества, снижаем обороты до номинальных.

6. Проверяем и убеждаемся, что двигатель на автомобиле работает ровно, без «троения» на холостом ходу и не глохнет при резком закрытии дроссельной заслонки

Вкратце можно всё это изложить так:

1. Находим такое положение винта качества, при котором обороты будут максимальные. 2. Если потребуется, винтом количества устанавливаем обороты на 15% (130. 150 об/мин) выше требуемых оборотов ХХ. 3. см. п.1 4. см. п.2 5. Когда уже не будет требоваться корректировка оборотов винтом количества, заворачиванием винта качества уменьшаем обороты на 15%, т.е. до требуемых оборотов ХХ.

На что следует обратить внимание:

Если регулировка выполнена верно, то при снятии клеммы с электромагнитного клапана или вакуумного шланга со штуцера корпуса регулировочного винта «количества», двигатель должен сразу заглохнуть.

Если при закручивании винта «качества» до упора двигатель не глохнет, то скорее всего сильно приоткрыта одна из дроссельных заслонок – отрегулируйте стопорные винты.

Обратите внимание на возвратную пружину и привод «газа». Дроссельная заслонка должна чётко возвращаться в исходное положение при отпускании педали газа

На летний сезон холостые обороты можно выставить 800 – 900 об/мин, на зиму лучше 900 – 1000 об/мин. Это связано с тем, что зимой нагрузка на бортовую сеть автомобиля обычно выше.

Карбюратор ВАЗ 2107 холостой ход обеспечивается при помощи системы экономайзера принудительного холостого хода (ЭПХХ). Для того чтобы обнаружить неисправность системы, в данной статье описаны методы проверки и замены всех компонентов системы принудительного холостого хода карбюратора ВАЗ 2107.

Регулировка карбюратора солекс 21073 на Ниве

Перед началом регулировки, необходимо вставить уровень в поплавковой камере, чтобы не разбирать карбюратор повторно. Для этого топливо закачивают при помощи ручного насоса и снимают верхнюю крышку

Если обратить внимание, то в камере имеется наклонная плоскость, на середине которой и должен располагаться уровень топлива. Если он отличается, то его выставляют при помощи подгибания усиков поплавка

Следующий этап – регулировка воздушной заслонки, пускового зазора и пускового устройства. Здесь нет ничего сложного. Нужно полностью вытянуть подсос, а заслонку закрыть. В таком состоянии фиксируется трос. Теперь нужно опробовать работу заслонки: при полностью убранной рукоятке заслонка должна быть открыта и наоборот.

Теперь выполняется регулировка холостого хода карбюратора (Солекс 21073). Для этого нужно полностью закрутить винты качества и количества, а затем выкрутить регулировочный винт качества на четыре оборота, а количества на три. После этого двигатель запускают и прогревают до рабочей температуры. После устранения перебоев, можно приступать к настройке.

Закрутите винт количества до тех пор, пока обороты не упадут до

Существует и другой способ, который предусматривает повторение первого цикла до тех пор, пока дальнейшая настройка будет невозможной. Оба способа являются рабочими, поэтому отрегулировать можно по-разному.

Если карбюратор не работает и не регулируется – следует искать подсос лишнего воздуха через прокладки или проверить ГРМ и зажигание. Устраните причины неполадки и попробуйте снова. Для устранения данной неисправности, проверьте зазоры заслонки.

Автомобиль должен стоять на ровной поверхности, а ближний свет и основные потребители электроэнергии должны быть включены. Регулируют только так.

Особенности для инжектора и карбюратора

Регулятор (датчик) холостых оборотов относится к топливной системе ДВС с распределенным впрыском. Предназначение детали — открывать воздушный патрубок в ресивер при закрытой задвижке дросселя в строго определенных границах.

Конструктивно РХХ на ВАЗ 2107 это электромотор, который состоит из статора, магнитного ротора и подпружиненного штокового механизма с запирающим наконечником. Контролируется датчик ЭБУ, открывая заслонку на определенную площадь.

Для карбюраторных двигателей используется иная схема работы электроклапана. Регулятор устанавливается в карбюратор, в его основе лежит электромагнит с запорной частью. При подаче напряжения с ЭБУ, клапан отдает проход в топливном жиклере.

Место установки и принцип работы датчика холостого хода

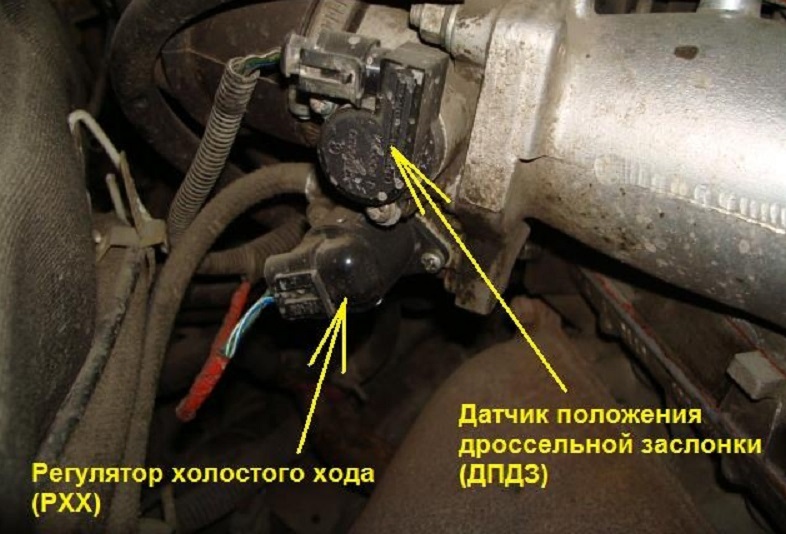

На машинах семейства ВАЗ РХХ находится на дроссельном узле, а точнее, на его корпусе, возле механизма положения дроссельной заслонки. Крепится он двумя винтами. Суть работы РХХ заключается в открытии/закрытии канала, проходящего в обход дроссельной заслонки. Когда мотор работает, датчик оборотов вращения коленчатого вала сообщает о скорости вращения элемента (зачастую сведения передаются с помощью специальных меток).

Контроллер, в свою очередь, принимает решение: открыть или закрыть клапан. Руководствуется он при этом разными алгоритмами и расчетами. Далее датчику ХХ поступает команда, которую нужно выполнить. Так, посредством выдвигания штока с иглой уменьшается или увеличивается подача горючего в мотор.

Нестабильная работа карбюраторного двигателя

Природа нестабильных оборотов двигателя ВАЗ2107/2105 с карбюраторам такая же, как и у инжекторного, в неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в данном случае ответственным за приготовление горючей смеси является карбюратор. Это полностью механическое устройство, которое отвечает за оптимальное соотношение топлива с кислородом для разных режимов работы силового агрегата.

Несмотря на то, что на топливном и воздушном входах стоят фильтры, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанного в нормативах ТО. В результате мелкими частицами засоряются жиклеры карбюратора.

Водители с большим стажем сильно не церемонятся, бросают карбюратор ВАЗ2107/2105 в ведро с бензином на сутки, затем продувают со всех сторон сжатым воздухом и карбюратор вроде как-бы работает нормально. Это нормальное решение, но огнеопасное. Среди причин нарушений работы двигателя, которые обусловлены поломкой карбюратора можно выделить:

• смещение положения регулировочных винтов от удара или вибрации;
• увеличение диаметра отверстия жиклеров из-за износа;
• износ оси заслонки, ограничивающий ее ход;
• засорение жиклеров;
• нарушение герметичности поплавка.

Чтобы определить неисправность карбюратора ВАЗ2107/2105, а она, скорее всего, будет комплексной, начните с проверки герметичности поплавка. Для этого снимите его с верхней крышки карбюратора (ее нужно демонтировать). Если в поплавке бензин – выбрасывайте поплавок, если воздух – проверьте в тазике с водой на пузырьки. Допустим, он экзамен выдержал, тогда необходимо проверить зазор.

Поднимите вертикально крышку карбюратора. Зазор между камерой поплавка и стенкой карбюратора должен быть 6.5 мм.

Установите крышку карбюратора и заведите двигатель на 30 секунд. Снимите крышку. Уровень бензина должен ровно совпадать с серединой конусной поверхности корпуса карбюратора. Если так не получилось, следует немного изогнуть угол штанги поплавка.

Со временем, воздушные и топливные жиклеры либо засоряются, либо изнашиваются. В первом случае их необходимо прочистить и продуть. Во втором случае следует проверить пропускную способность жиклеров с помощью бачка с водой установленного выше промеряемого жиклера на 1 метр. Их соединяет трубка. Внизу устанавливается мерная колба. Измерения происходят в единицах см3/мин. В зависимости от маркировки жиклера должен соответствовать объем жидкости, собранной за минуту в мерной колбе.

Намного проще после 7-10 лет работы карбюратора купить комплект жиклеров и заменить их.

Те, кто пользует газовые установки, должны знать, что карбюратор в езде на газу не используется. Со временем, внутри сухих жиклеров образовывается окись, которая закупоривает отверстия для подачи топлива. Машина на бензине может не завестись. Рекомендуется периодически пользоваться бензином.

Проверка электрической цепи РХХ.

Что можно самостоятельно сделать при проверке электрической цепи регулятора холостого хода ВАЗ 2107? Замер напряжения на колодке подключения к блоку управления и замер сопротивления обмоток электродвигателя регулятора. Для измерения нужно иметь тестер. Порядок диагностики приводится ниже:

1. Отсоединить колодку со жгутом проводов от регулятора. Он находится на дроссельном узле.
2. Включить зажигание.
3. Тестер настроить в режим измерения напряжения в диапазоне от 0 до 20 вольт.
4. Щуп от тестера со знаком «минус» подсоединить к массе автомобиля.
5. Щуп от тестера со знаком «плюс» по очереди подсоединить к выводам «А» и «D» на колодке жгута. Напряжение между массой и выводами должно соответствовать 12 вольт. Если нет напряжения, возможно, не исправлен контроллер.
6. Далее тестер перевести в положение измерения сопротивлений. Измерить сопротивление первой обмотки между клеммами «А» и «В». Измерить сопротивление второй обмотки между клеммами «С» и «D». На обеих обмотках должно быть по 52 Ом. В других вариациях измерений между клеммами прибор должен показывать обрыв цепи. Если тестер показывает обратное, то электромотор неисправен.

Нарушение работы РХХ.

Электромотор не единственный узел в регуляторе, который может сломаться, есть ряд других поломок:

• окисление контактов разъемов, обрыв проводов;
• загрязнение штока, препятствующее движению;
• порвалось уплотнительное кольцо;
• износ резьбы винта на штоке.

Из вышеперечисленных поломок самая распространенная — это загрязнение штока. Если в процессе эксплуатации длительное время не проводился технический уход дроссельного узла, возможен нагар на штоке регулятора. Для удаления грязи, нужно снять РХХ и промыть ацетоном.

Периодически нужно чистить шток. Иначе увеличивается нагрузка, которая может вывести из строя ЭБУ. Тогда придется обращаться к специалистам СТО.

Неполадки в ДМРВ – датчике массового расхода воздуха.

ДМРВ находится в воздуховоде между дроссельной заслонкой и фильтром очистки атмосферного воздуха. Он показывает объем поступающего воздуха из атмосферы во всасывающий коллектор. По этим данным блок управления рассчитывает количество горючего, необходимого для текущего режима работы ДВС.

При неисправности датчика, на панели горит лампа «Проверьте двигатель». Параллельно с этим возможен ряд признаков поломки:

1. Расход горючего увеличен.
2. Обороты холостого хода увеличены.
3. Нарушается динамика автомобиля из-за снижения мощности.
4. Невозможно запустить ДВС, даже на «горячую».
5. Обороты меняются при любом положении дросселя, даже под нагрузкой двигателя.

Такие датчики  не ремонтируются, а меняются. Поэтому необходимо убедиться точно, что причина в нем. Часто причиной может быть загрязнение платиновой нити внутри прибора, ее можно почистить. Или причина подсоса воздуха через поврежденный воздуховод.

Подсос воздуха через трещины в шлангах и уплотнениях.

Много есть мест, откуда лишний воздух может попасть во всасывающий коллектор, минуя ДМРВ. Горючая смесь обедняется, обороты уменьшаются, мощность падает. ЭБУ пытается исправить эти ошибки. Происходит сбой в системе, частота оборотов и «тяга» не соответствуют заданным параметрам. На панели аварийная лампочка «Проверьте двигатель» не горит. Из этого вывод: датчики работают, а ДВС где-то подсасывает воздух.

Есть несколько мест подсоса воздуха, куда стоит обратить внимание, это:

• коллектор со своими прокладками, всевозможные стыки, прокладки под оборудованием, прикрепленным к коллектору;
• вакуумный усилитель тормозной системы и его шланги:
• блок дроссельной заслонки;
• вакуумные патрубки.

После устранения этих недостатков силовой агрегат будет работать в нормальном режиме.

Другие причины.

Автомобиль — сложная инженерная конструкция. В процессе эксплуатации износу подвергаются его агрегаты, узлы, системы, блоки. И описать все сочетания поломок невозможно.

Вот некоторые причины неправильной работы ДВС:

1. Система зажигания с множеством своих «болячек».
2. Форсунки, требующие профессионального ухода.
3. Бензин низкого качества.
4. Наличие воды в топливном баке.
5. Топливные и воздушные фильтры засорены.
6. Другое.

В каждом случае необходимо разбираться, выявлять причину и следствие. Если не получается самостоятельно, следует обратиться к специалистам СТО.

В этой статье, «Почему плавают обороты холостого хода на инжекторном двигателе ВАЗ 2107», упор сделан на поломку Регулятора ХХ. Если он сломан, то практически не ремонтируется. Лучше поменять. Самостоятельно это не сложно, имея новый РХХ и минимум инструментов.

Подготовка машины

Операции по подготовке не сложные и стандартные для любого ремонта, но от их проведения во многом зависят ваша личная безопасность, время, расходуемое на выполнение обслуживания и ремонта, а также качество выполнения работы. Подготавливаем наш автомобиль ваз2107 к замене следующим образом:

•  Производим мойку автомобиля
• По  возможности, автомобиль перед работой желательно вымыть снаружи (будете меньше пачкаться при работе), включая днище при необходимости
•  Если работа (как в нашем случае) предстоит в моторном отделе, то вымыть следует и там тоже
•  Операцию, связанную с мытьем моторного отсека лучше выполнять на не автоматизированной мойке
•  Здесь моторный отсек вашего автомобиля вымоют вручную, обработав предварительно кузов  снаружи  и моторный отсек специфическими моющими составами
• А так же удалят грязь, засевшую в арках колес, а так же с днища кузова при помощи направленной струи воды под давлением с просушкой на завершение.

Предупреждение:  Производя мойку моторного отсека, вам следует защитить от попадания воды в колодки, датчики и другие исполнительные приборы системы впрыска топлива. Также вам следует избегать попадания воды на стартер и в генератор. Датчики и контакты заматывают изоляционной лентой, либо скотчем, генератор и стартер закрывают полиэтиленовыми пакетами и фиксируют пакеты, чтоб не слетали. Мойка отсека двигателя в любом случае производиться с  отсоединением клемм  от аккумуляторной батареи. После мойки, перечисленные выше узлы и детали необходимо тщательно просушить, для этого продуйте их струей сжатого воздуха.

Проведение диагностики

Самый простой метод – это сделать замер напряжения на колодке, к которой подключен регулятор. Это выводы D и А. При включенном зажигании на них должно присутствовать напряжение 12 В. В том случае, если напряжение меньше этого значения, стоит взглянуть на аккумуляторную батарею и генератор. Вполне возможно, что имеет место быть недозаряд аккумулятора. В том же случае, если напряжения нет совсем, необходимо проверить всю цепь питания устройства и продиагностировать ЭБУ.

Переведите мультиметр в режим измерения сопротивления. Между парами выводов А и В, С и D, должно быть сопротивление примерно 53 Ом. Снимите РХХ и подключите (при выключенном зажигании) к колодке. Затем включите зажигание и посмотрите на поведение иглы – она должна полностью выдвигаться при подаче напряжения. В том случае, если это не происходит, можно судить о поломке РХХ.

Иногда помогает простая чистка регулятора. Для этого можно воспользоваться спреями, коих в магазинах достаточное количество. Но в некоторых случаях поможет только замена устройства. Конечно, это не карбюратор ДААЗ, стоимость РХХ окажется во много раз ниже, да и проблем с заменой не возникнет. В том случае, если даже после проведенной замены двигатель не держит холостой ход, необходимо полностью диагностировать инжектор.

Снятие регулятора холостого хода ваз 2107 производят для его замены на новый в случае выхода из строя старого в результате каких-либо механических повреждений. Перед снятием регулятора, его рекомендуется прозвонить тестером на работоспособность, проверка сводится к простому замеру напряжения на выводах колодки, а после его снятия, замер сопротивления на тех же выводах. Для проверки потребуется мультиметр с режимом вольтметра и омметра, а так же стандартный набор инструментов.

Порядок действий по проверке и последующей замене регулятора холостого хода выглядит следующим образом:

1. Подсоедините минусовую клемму вольтметра на массу двигателя и включите зажигание на автомобиле.
2. Отсоедините от регулятора колодку, на ее корпусе будет нанесена маркировка выводов.
3. Подключите положительный вывод вольтметра к выводу «А», а затем к выводу «D». Напряжение на выводах должно быть равно 12В. При любых существенных отклонениях от нормы больше чем в один вольт или при полном отсутствие напряжения причина может быть либо в слабой зарядке аккумуляторной батареи, неисправности проводки питания или неисправность электронного блока управления. После замера, отключите зажигание.

Если напряжение на выводах соответствует норме, но при этом регулятор не выполняет своих прямых функций, то его необходимо менять. Снятие и замена регулятора выглядит следующим образом:

1. Необходимо снять корпус дроссельной заслонки, подробнее об этом см. Замена корпуса дроссельной заслонки ваз 2107.
2. После чего, крестовой отверткой отворачиваем два винта крепления регулятора к корпусу заслонки и снимаем его.
3. Между регулятором и корпусом будет установлена резиновая уплотнительная шайба. Замените ее при обнаружение трещин и других повреждений.

После того, как регулятор холостого хода ваз 2107 снят с автомобиля его необходимо так же прозвонить тестером в режиме омметра. Для этого:

1. Переведите тестер в режим омметра и замерейте сопротивление между выводами А-В и С-D, оно должно составлять около 52-53 Ом. Далее замерейте сопротивление между выводами А-С и В-D, сопротивление должно стремится к бесконечности или быть достаточно большим. При любых отклонениях от нормы, замените регулятор.

На этом ремонтные работы завершены. Установку нового регулятора произведите в порядке обратном снятию. Перед тем как ставить регулятор, замерейте длину выступа иглы клапана, она не должна выступать более чем на 23мм. Для замера воспользуйтесь штангенциркулем или любой подходящей линейкой. Перед замером, необходимо выдвинуть иглу на максимальное расстояние, для этого подайте на клапан напряжение от аккумуляторной батареи, подключив положительный полюс к выводу «D», а отрицательный к «С». Электромагнитный клапан регулятора работает медленно, поэтому касание проводов выполняйте многократно, пока игла не выйдет на максимальную свою длину. Сделайте замер линейкой и если игла выступает более чем на 23мм, замените клапан.

Неисправность регулятора (он же датчик) холостого хода, либо его нестабильная работа, проявляется так: двигатель автомобиля периодически глохнет при холостых оборотах, при запуске двигателя или же в пробке, либо на светофоре. Замена датчика холостого хода на ваз 2107 не сложная процедура, требующая минимум инструмента и минимум знаний ремонтника, поэтому любой владелец ваз 2107 может легко заменить регулятор своими руками.

Неисправности

Особенность работы датчика холостого хода заключается в том, что невозможно отследить возникновение неисправности за счет работы бортового компьютера. Система не распознает поломку, потому приходится все делать вручную.

Есть несколько характерных признаков, которые могут подсказать вам о возникших проблемах с датчиком ХХ:

• Автомобиль часто глохнет при работе на холостых оборотах;
• Возникает такое явление как плавающие обороты;
• Отсутствуют при запуске холодного двигателя повышенные обороты;
• Если выключается передача, двигатель способен самопроизвольно заглохнуть.

Есть и несколько ошибок на бортовом компьютере, но полагаться сугубо на них не стоит.

Многие путают признаки поломки РХХ с датчиком положения дроссельной заслонки. Симптоматика действительно во многом похожа. Но суть в том, что бортовой компьютер сигнализирует о поломке датчика положения, а вот относительно РХХ он молчит.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Первый способ

1. Обзаведитесь тестером, если ранее у вас его не было.
2. Отключите ДХХ от колодки с проводами.
3. Если у вас двигатель объемом 1,6 литра, тогда обязательно отсоедините крепежи дроссельного узла и сдвиньте его от ресивера примерно на 1 сантиметр.
4. С помощью вольтметра проверьте, поступает ли напряжение на регулятор. Минус подключается к массе, а плюс идет на колодку — используйте выводы A-D.
5. На включенном зажигании тестер должен показывать минимум 12 Вт.
6. Если напряжение отсутствует, тогда в цепи питания или электрическом блоке автомобиля имеются проблемы.
7. Если напряжение есть, но оно значительно меньше 12Вт, тогда это говорит о низком уровне заряда вашего аккумулятора. Обязательно подзарядите батарею.
8. Проверив цепь на предмет эффективной работы, приступайте к изучению самого ДХХ. На данном этапе зажигание отключается.
9. По очереди подключайте клеммы к тестеру к парам А-В и C-D. Нормальный показатель сопротивление должен быть примерно 53 Ом.
10. Поменяйте пары на A-C и B-D. При их замерах сопротивление должно оказаться бесконечно большим.

Если проверка показывает, что показания не соответствуют нормам, тогда можно предпринять несколько действий:

• Прочистите контакты, дроссельную заслонку, конусовидную иглу и прочие элементы датчика с помощью карбюраторного очистителя. Его отыскать не сложно, и он дешевле, чем специализированные очистители;
• Если есть возможность, попробуйте отремонтировать РХХ;
• При невозможности выполнить ремонт, проведите замену старого датчика на новый регулятор.

Неисправный датчик

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

1. Открутите крепежные винты регулятора и извлеките его с посадочного места. Расположение ДХХ вам уже прекрасно известно.
2. Отсоедините регулятор от основной колодки, и приложите палец правой руки. Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
3. Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
4. Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
5. Палец позволит вам ощутить небольшой толчок при включении зажигания.
6. Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт.

Вопрос выбора

При проверке датчика удалось выяснить, что устройство вышло из строя и нуждается в замене. Но что на его место выбрать?

В случае с ОМЕГА обращайте внимание на номер 2112-114830. Если же решили выбрать КЗТА, тогда подходящий вам вариант имеет каталожный номер 2112-1148300-04.

Последние две цифры могут быть другими, и это очень важный момент

Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.

Последние две цифры могут быть другими, и это очень важный момент. Если номер вашего РХХ заканчивается на 01, менять его на 03 не стоит, иначе вы просто зря потратите деньги. Устройство заменяется на аналогичное или с последующим номером — 01 меняют на 01 или 02 и т.д.
