Как установить систему бесконтактного зажигания на автомобиле ваз 2106 своими руками?

Бюджетный вариант перехода на бесконтактную систему

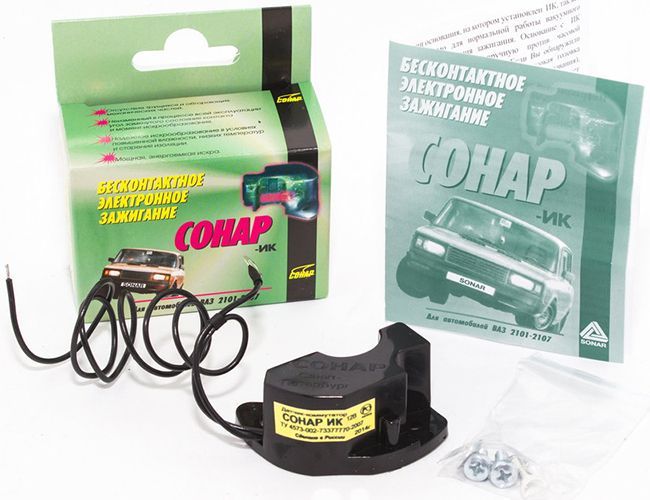

Контакты механического размыкателя «подгорают» и изнашиваются, поэтому их приходится периодически чистить и регулировать зазор. Избавить владельцев классических ВАЗов (2101-2107) от этой рутинной работы позволяет установка модуля «Сонар ИК» (стоимостью 700÷900 рублей) в трамблер.

Устройство состоит из:

• оптического датчика (источника инфракрасного излучения и фотоприемника);
• усилителя электрического сигнала;
• коммутирующего транзистора.

Важно! Все вышеперечисленное смонтировано в миниатюрном влагозащищенном корпусе, что позволяет достаточно просто установить его на место штатного контактного прерывателя. Принцип работы модуля заключается в следующем:

Принцип работы модуля заключается в следующем:

• При вращении ротора трамблера его кулачки периодически перекрывают световой поток оптического датчика.
• Электрические импульсы от фотоприемника усиливаются встроенной микросхемой и подаются на управляющий транзистор, который размыкает/замыкает цепь первичной обмотки катушки.

На заметку! Светодиодные индикаторы (красного и зеленого цвета) информируют о состоянии электронного коммутирующего ключа (замкнут/разомкнут).

Процесс установки БСЗ

В первую очередь необходимо снять клемму с аккумулятора для предотвращения замыкания системы. Бесконтактное зажигание на ВАЗ-2106 предполагает монтаж в несколько этапов. Нет разницы, с какой части системы начинать замену. Можно начать с переустановки с переустановки трамблера:

1. В первую очередь необходимо демонтировать высоковольтные провода.
2. Вращая коленчатый вал, нужно поставить бегунок в перпендикулярное положение по отношению к оси мотора. Мастера рекомендуют поставить отметку расположения трамблера (средней метки). Данная процедура облегчит последующую установку и корректировку работы БСЗ.
3. Демонтировать крепеж трамблера и снять деталь.
4. Установить новую запчасть, а бегунок поставить в положение в соответствие с ранее проставленными метками.
5. Далее надевается крышка трамблера и устанавливаются провода.

Далее можно приступить к замене катушки. Манипуляция достаточно простая, но необходимо придерживаться правильного расположения контактов. При расположении контактов с другой стороны необходимо перевернуть деталь. В последнюю очередь лучше переустановить коммутатор. Деталь монтируется при помощи саморезов. Обязательным условием выступает прислонение радиатора к кузову автомобиля. После того, как вся система собрана, необходимо тщательно проверить все электрические соединения и соответствие расположения деталей согласно схеме.

Что приобрести

По сути, купить нужно немного, а если у вас исправный трамблер и катушка, то перечень покупок и вовсе будет минимальным.

Итак, нужно купить:

1. Датчик Холла;
2. Высоковольтные провода (лучше силиконовые);
3. Коммутатор от ВАЗ 08 .

Для перенастройки и эксплуатации вам потребуется и новая схема проводки УАЗ 31514,которая приведена ниже на фото, и которую вы можете распечатать для удобства.

Для нового зажигания – новая схема

Вы также можете сделать систему зажигания более мощной, модернизировав ее с помощью сразу двух комплектов:

1. Двух коммутаторов;
2. Двух датчиков Холла;
3. Двух катушек зажигания.

При таком подходе каждая подсистема будет отвечать за искрообразование сразу 2-х цилиндров:

• Первого и третьего;
• Второго и четвертого.

Чаще всего столь серьезной переделке подвергают автомобили УАЗ, которые принимают участие в соревнованиях, либо используют профессиональные рыбаки и охотники. На представленном ниже видео рассказывается о работе двигателя с подобной системой.

Порядок установки электронного зажигания

Первым делом необходимо демонтировать старую систему, выполняя операции в такой последовательности:

1. Отключите высоковольтный провод, идущий от катушки, снимите крышку трамблёра и запомните положение бегунка. Для удобства направление можно отметить мелом на клапанной крышке двигателя.
2. Отсоедините от распределителя провода и вакуумную трубку, идущую от карбюратора. Открутите гайку крепления ключом на 13 мм и снимите элемент с блока цилиндров.
3. Отверните гайки контактов высоковольтной катушки и снимите провода, запомнив, куда были подключены жилы от реле замка зажигания и тахометра.
4. Демонтируйте катушку и уберите её в сторону.

Схема подключения элементов электронного зажигания

Выполнив разборку, приступайте к монтажу БСЗ, соблюдая следующий порядок действий:

Переставьте прокладку со старого распределителя на новый и снимите с него крышку. Повернув бегунок в нужном направлении, которое вы наметили мелом, вставьте вал трамблёра в гнездо и зафиксируйте его положение гайкой. Сильно её затягивать не стоит, поскольку ещё придётся регулировать зажигание и отпускать гайку снова.
Вкрутите свечи зажигания, предварительно установив зазор между электродами 0,8—0,9 мм. Поставьте крышку распределителя на место и присоедините высоковольтные провода, соблюдая номера цилиндров (выбиты сверху на крышке).
На место старой катушки закрепите новую. Если контакты на ней расположены наоборот, то сначала ослабьте крепёжный хомут, проверните корпус на 180° и установите деталь на авто.
Прикрепите неподалёку от катушки коммутатор. Сняв бачок омывателя, предварительно просверлите в лонжероне кузова 2 отверстия и прикрутите блок саморезами

Обратите внимание: электронный элемент не должен стоять ниже бачка, чтоб его не залило водой в случае протечки.

Возьмите соединительные провода и подключите электронный блок, трамблёр и катушку согласно схеме (прилагается к комплекту БСЗ). Разобраться в ней несложно: разъем от коммутатора подключается к колодке распределителя, а провода — к контактам «Б» и «К» высоковольтной катушки

Не забывайте о жилах, подключённых ранее к старой катушке (в том числе от тахометра), их нужно присоединить к новому элементу таким же образом.
Наденьте на штуцер мембранного узла трамблёра вакуумную трубку, идущую от карбюратора. На этом установка бесконтактной системы закончена.

Бесконтактная, в чем фишка?

Как вы, наверное, помните, проблемы, имеющиеся в контактных системах зажигания автомобилей, были связаны с механическими частями.

Если точнее, то от импульсов тока, возникающих при подаче напряжения на катушку зажигания, частенько обгорали контактные группы прерывателя и распределителя, да и вообще они из-за постоянного трения сильно подвергались физическому износу. Эти проблемы частично были решены в контактно-транзисторном варианте, но всё же до идеала ещё было далеко.

Новым шагом на пути решения проблем стала бесконтактная система. В ней разработчики решили полностью отказаться от контактного прерывателя и заменили его новым узлом — бесконтактным датчиком. О том, какую именно роль выполняет данное устройство, читайте далее.

Возможные неисправности

Если авто не запустилось, следует вначале проверить правильность подсоединения проводки. Также можно выкрутить свечи и проверить наличие искры.

Вполне возможно, при установке неправильно был выставлен трамблер, в частности, датчик Холла свои центром не совпадал с краем технологического отверстия, в итоге нарушен момент искрообразования.

Чтобы устранить неисправность, следует по новой произвести регулировку с предварительной установкой меток на шкиве с рисками на крышке, выставление положения бегунка, а после уже устанавливать датчик Холла.

Возможно также, что бесконтактное зажигание ВАЗ-2101 не работает потому, что один из составных элементов попросту неисправен. Поэтому перед установкой желательно коммутатор, трамблер и катушку проверить на авто, оснащенном такой системой зажигания.

Как гарантированно выполнить процедуру верно

Нередко, у владельцев «классических» автомобилей ВАЗ, которые решили самостоятельно выполнить установку и регулировку бесконтактного зажигания, возникают определенные вопросы, которые касаются выполнения этой процедуры. Это объясняется нехваткой опыта в данном вопросе. Именно поэтому перед тем как осуществить процедуру демонтажа «родной» системы, а послу установку бесконтактной, следует изучить схему подключения бесконтактного зажигания. В том случае если пренебречь данной процедурой, то скорее всего, у вас возникнут сложности еще на этапе выполнения демонтажа старой системы. В худшей же ситуации, может произойти то, что определенные технические узлы просто-напросто будут повреждены и ремонт будет стоить достаточно дорого.

Именно поэтому, если вы не уверены в том, что установка и настройка бесконтактного зажигания может быть выполнена вами самостоятельно, рекомендуется обратиться за помощью к профессиональным мастерам, специализирующимся на этом вопросе. Стоит сказать, что на сегодняшний день услуги по установке подобных систем являются распространенными и, как правило, предоставляются в каждом сервисном центре. При этом в данном вопросе также необходимо быть предельно внимательным.

Стоит признать, что «классические» автомобили ВАЗ являются уже устаревшими и с вопросом установки системы зажигания обращаются все реже. Поэтому вы можете столкнуться с ситуацией, когда мастер длительное время работающий на СТО, никогда ранее не сталкивался с этой процедурой.

Отметим, что при поиске специалистов рекомендуется отдавать предпочтение в пользу тех которые имеют опыт работы и знают, как правильно выполнять процедуру, чтобы авто работало как нужно. При правильно выполненной работе, вы сразу же заметите, что автомобиль стал без проблем заводиться в холодное время года, а расход бензина в значительной степени сократился.

Полезные советы

1. Так как чаще всего причина неисправностей кроется в состоянии проводов, то не стоит экономить на них. Качественные провода, которые имеют силиконовую изоляцию, отличаются долговечностью и надёжностью работы.
2. Неправильный крепёж проводной колодки нередко выступает причиной, по которой ломается коммутатор. После монтажа детали необходимо обязательно проконтролировать состояние посадки разъёма.
3. Если после установки бесконтактной системы зажигания тахометр перестал выполнять свои функции, то необходимо дополнительно вмонтировать в цепь между ним и катушкой конденсатор.

Неисправности БСЗ

Как и у контактной системы зажигания у бесконтактной существует характерные неисправности. Самая типичная из них — выход из строя датчика Холла. Примечательной особенностью является то, что без него система зажигания работать не может. Если датчик вышел из строя, то его необходимо заменить в кратчайшие сроки для восстановления работоспособности автомобиля. Также распространёнными неисправностями являются:

1. Выход из строя свечей, поломка катушки.
2. Нарушение в электрической цепи. Причины могут быть самые разные (обрывы, окисление либо неплотное прилегание контактов).

Если в систему был установлен электронный блок управления, например, «Октан» либо «Пульсар», то к распространённым поломкам также можно отнести его неисправность и выход из строя входных датчиков. Экономить на БУ не стоит, так как некачественные детали могут стать причиной преждевременной поломки всей системы. Чаще всего неисправности возникают по причине несвоевременного обслуживания БСЗ. Регулятор холостого хода может также выходить из строя по причине неправильной работы других систем автомобиля.

Среди причин, которые способствуют появлению неисправностей, отмечают:

1. Несвоевременный техосмотр всех систем авто. Неправильная работа двигателя и свечей может привести к тому, что система зажигания преждевременно выйдет из строя. В случае с БСЗ стоимость ремонта будет достаточно высокой.
2. Использование некачественного топлива. Бензин либо газ с посторонними примесями приводит к тому, что зажигание не происходит либо получается с задержкой. Невнимательное отношение к качеству топлива станет причиной выхода из строя всех запчастей, которые контактируют с ним и воздушно-топливной смесью.
3. Использование в системе деталей, не прошедших сертификацию либо отличающихся низким качеством. Помимо того, что такие детали очень быстро выходят из строя, они могут стать причиной серьёзных поломок всей БСЗ и контактирующих с ней устройств.
4. Механические повреждения. Если на систему зажигания оказывается механическое воздействие в виде ударов, сильной вибрации, то она значительно быстрей изнашивается и может понадобиться полная замена.
5. Особенности погоды. Устройства при работе в экстремальных условиях имеют более низкий ресурс работы. Повышенная влажность приведёт к более быстрому окислению контактов, поэтому плановое обслуживание понадобится проводить чаще.

Рекомендации экспертов, как правильно настроить

Итак, как выставить самостоятельно угол опережения, чтобы добиться правильной работы двигателя УАЗ:

1. В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза. Проверните коленчатый вал так, чтобы поршень цилиндра 1 попал в ВМТ (верхнюю точку). При этом нужно добиться того, чтобы отверстие на шкиве коленвала совпадало с риской, отмеченной на крышке распределительных шестеренок.
2. После этого с распределительного механизма следует снять крышку. После демонтажа вы сможете увидеть бегунок, который расположен внутри самой крышки, напротив контакта. При отсутствии бегунка следует еще раз провернуть коленчатый вал на 180 градусов, после чего выставить октан-корректор на 0. Используя гаечный ключ, вам необходимо будет завернуть винтом указатель к корпусу распределительного механизма так, чтобы добиться его совмещения со средней риской. Когда эти действия будут выполнены, болт крепления, с помощью которого пластины крепятся к корпусу трамблера, надо немного ослабить.
3. Затем, удерживая на одном месте бегунок при помощи пальца для недопущения его вращения, надо аккуратно провернуть сам корпус, это позволит удалить возможные люфты в приводе. Корпус необходимо поворачивать до тех пор, пока вы не добьетесь совмещения острого конца лепестка статорного механизма с красной меткой, расположенной на роторном устройстве. После этого саму пластину надо закрепить к корпусу, используя соответствующий болт.
4. Когда вы выполните эти действия, вам надо установить крышку контроллера на место и произвести проверку высоковольтных кабелей. Нужно удостовериться в том, что эти провода установлены в правильной последовательности с учетом порядка работы цилиндров. Когда вам удастся правильно настроить угол опережения, то необходимо убедиться в том, что вся процедура была выполнена верно.
5. Для диагностики правильности выполненных действий надо завести мотор вашего УАЗика и подождать примерно 5-10 минут, пока силовой агрегат не прогреется. Рабочая температура мотора составляет около 90 градусов, можно подождать, пока ДВС прогреется до 80 градусов. Затем вам надо выехать на ровную дорогу и разогнать автомобиль до 40 км/час, после чего следует резко нажать на газ. В этот момент автомобиль ускорится и если при увеличении скорости до 60 км/ч из-под капота раздастся кратковременная детонация (металлический стук), то это говорит о том, что все действия были выполнены правильно. В случае, если детонация слишком долгая, то потребуется еще отрегулировать систему. Для этого корпус распределительного механизма нужно будет повернуть на одно деление или наполовину, при этом проворачивать его надо против часовой стрелки. Если же диагностика показала, что стука «пальчиков» вовсе нет, то угол опережения следует увеличить. Для этого механизм следует повернуть в обратную сторону.

Основные различия традиционной и бесконтактной систем зажигания

При работе бензинового двигателя искрообразование (то есть подача высокого напряжения на свечу) происходит в момент, когда осуществляется размыкания низковольтной цепи питания катушки зажигания. В традиционной системе в качестве такого «выключателя» выступают контакты механического прерывателя, которые периодически размыкаются при соприкосновении с кулачками вращающегося ротора трамблера.

Именно этот узел и был заменен при переходе на бесконтактную систему. Управляющий сигнал в ней формируется специальным сенсором (индуктивным, оптическим или датчиком Холла), установленным под крышкой распределителя. Электрический импульс поступает на полупроводниковый коммутатор, который и осуществляет управление первичной обмоткой катушки зажигания.

На заметку! В полной мере назвать систему зажигания большинства современных автомобилей (средней ценовой категории) бесконтактной все-таки нельзя. Дело в том, что контакты, установленные в крышке распределителя, все равно участвуют в процессе искрообразования, ведь, именно, через них и бегунок высокое напряжение подается на свечи.

Конструкция и принцип действия БСЗ

Так какое зажигание лучше? Перед тем, как мы расскажем об установке и регулировке электронного зажигания своими руками, давайте рассмотрим принцип работы БСЗ и ее конструкцию. Итак, бесконтактная система зажигания представляет собой достаточно сложное по конструкции устройство, которое состоит из множества деталей.

Среди основных компонентов следует выделить:

• катушка;
• вакуумный и центробежный регуляторы напряжения;
• коммутаторное устройство;
• контроллер сигналов;
• высоковольтные провода;
• свечи;
• аккумуляторная батарея.

Это основные элементы, который включает в себя комплект бесконтактного зажигания. Что касается принципа функционирования, то он довольно простой. Когда водитель поворачивает ключ в замке, на монтажный блок начинает поступать напряжение и здесь же оно распределяется между стартером, катушкой и прочими потребителями тока авто. Коленчатый вал вступает в движение, в результате чего контроллер сигналов начинает передавать импульсы на коммутаторный узел. Предназначение последнего заключается в остановке подачи напряжения на обмотки катушки, благодаря чему ан вторичных витках образуется ток более высокого напряжения.

Схема БСЗ с обозначением элементов

Этот ток позволяет генерировать сильную искру на свечи, которая впоследствии используется для воспламенения горючей смеси. Ток поступает на свечи в определенном порядке, в соответствии с положением коленчатого вала. Данный процесс осуществляется под контролем регуляторов, которые могут определять не только частоту, с которой движется вал, но и степень нагрузки на силовой агрегат. Если бесконтактная система зажигания будет отрегулирована должным образом, на свечах будет образовываться свеча высокой мощности, что обеспечит нормальной возгорание и сгорание горючей смеси.

Формирование сигнала датчиком Холла

Вторую возможность бесконтактного управления искрообразованием, возможно осуществить с помощью датчик Холла.

Датчик Холла часто используется при переоборудование системы зажигания с контактной на бесконтактную, поскольку его удается установить вместо прерывателя на подвижную пластину.

В бесконтактном датчике используется эффект Холла (названный в честь его открывателя), заключающийся в возникновение поперечной разности потенциалов в проводнике с постоянным током под действием магнитного поля. Эффект Холла особенно эффективен в специальных полупроводника. Микросхема, интегрированная в датчик Холла еще больше усиливает сигнал.

При вращении экрана с прорезями (обтюратора) магнитное поле периодически воздействуют на датчик Холла. Если между магнитными направляющими обтюратор открыт (так называемые прорези), индуктируется напряжение Холла. Если в воздушном зазоре между магнитными направляющими обтюратор закрыт, то линии магнитного поля не могут воздействовать на датчик Холла и напряжение близко к нулю (Небольшие поля рассеяния полностью подавить нельзя). Благодаря характеристике напряжения Холла снова присутствует сигнал для искрообразования.

Количество прорезей соответствует в большинстве случаев количеству цилиндров, а обтюратор вращается вместе с ротором распределителя зажигания с уменьшенной вдвое частотой вращения коленчатого вала. Для регулирования опережения зажигания пластина, на которой закреплен датчик Холла, механически передвигается по уже знакомому принципу. Искрообразование происходит при включении датчика Холла (t2), то есть как только прорезь позволит линиям магнитного поля воздействовать на датчик Холла. В данном случае настройку зажигания можно выполнять при неработающем двигателе (соблюдайте информацию производителя!).

Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее.

Общая схема зажигания для моделей УАЗ старых лет выпуска

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и проводка Москвич 2141, и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом. В результате:

В результате:

1. Двигатель начинает устойчиво работать на всех режимах;
2. Улучшается пуск «на холодную»;
3. Нормализуется расход топлива;
4. Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

• В классическом зажигании за это отвечает бегунок под крышкой трамблера при соприкосновении с контактом вывода на свечной провод. При этом подача высоковольтного импульса происходит с нарастанием. Он как бы смазывается, снижая мощность искры на электродах свечи.
• В бесконтактном зажигании коммутатор формирует заряд и выдает его практически мгновенно при получении сигнала от датчика Холла. В результате свеча формирует более мощную искру. Из отечественных авто повышенной проходимости подобная бесконтактная система зажигания есть у Нивы – смотри схема электропроводки ВАЗ 21213.

Электронный коммутатор часто закрепляют в УАЗах на перегородке с левой стороны

Обратите внимание! Более мощное искрообразование способствует самоочищению свечи, т.к. топливо сгорает интенсивно, не оставляя отложений

Читать дальше: Стоимость обслуживания опель астра

Из чего состоит БСЗ?

Бесконтактное зажигание включает в себя небольшое количество деталей, благодаря чему снижается вероятность выхода из строя каждой из них. Система состоит из:

1. Источника питания. Во всех автомобилях им является аккумуляторная батарея.
2. Выключатель зажигания и стартера. Деталь необходима для правильного распределения времени работы устройства.
3. Катушка зажигания. Преобразовывает низковольтный ток от аккумулятора в высоковольтный, благодаря чему обеспечивается стабильная работа авто.
4. Транзисторный коммутатор. Отвечает за прерывание поступления электрического тока на катушку.
5. Датчик зажигания. Фиксирует перемены в магнитном поле.
6. Распределительный датчик. Датчик объединён с импульсным, который бывает нескольких видов. Импульсный датчик чаще всего представлен датчиком Холла, но также существуют ещё две разновидности — индуктивный и оптический.
7. Свечи.

Бюджетный вариант перехода на бесконтактную систему

Контакты механического размыкателя «подгорают» и изнашиваются, поэтому их приходится периодически чистить и регулировать зазор. Избавить владельцев классических ВАЗов (2101-2107) от этой рутинной работы позволяет установка модуля «Сонар ИК» (стоимостью 700÷900 рублей) в трамблер.

Устройство состоит из:

• оптического датчика (источника инфракрасного излучения и фотоприемника);
• усилителя электрического сигнала;
• коммутирующего транзистора.

Важно! Все вышеперечисленное смонтировано в миниатюрном влагозащищенном корпусе, что позволяет достаточно просто установить его на место штатного контактного прерывателя. Принцип работы модуля заключается в следующем:

Принцип работы модуля заключается в следующем:

• При вращении ротора трамблера его кулачки периодически перекрывают световой поток оптического датчика.
• Электрические импульсы от фотоприемника усиливаются встроенной микросхемой и подаются на управляющий транзистор, который размыкает/замыкает цепь первичной обмотки катушки.

На заметку! Светодиодные индикаторы (красного и зеленого цвета) информируют о состоянии электронного коммутирующего ключа (замкнут/разомкнут).

Как установить и настроить «Сонар ИК» подробно рассказано в представленном ниже видео:

Из чего состоит БСЗ?

Бесконтактное зажигание включает в себя небольшое количество деталей, благодаря чему снижается вероятность выхода из строя каждой из них. Система состоит из:

1. Источника питания. Во всех автомобилях им является аккумуляторная батарея.
2. Выключатель зажигания и стартера. Деталь необходима для правильного распределения времени работы устройства.
3. Катушка зажигания. Преобразовывает низковольтный ток от аккумулятора в высоковольтный, благодаря чему обеспечивается стабильная работа авто.
4. Транзисторный коммутатор. Отвечает за прерывание поступления электрического тока на катушку.
5. Датчик зажигания. Фиксирует перемены в магнитном поле.
6. Распределительный датчик. Датчик объединён с импульсным, который бывает нескольких видов. Импульсный датчик чаще всего представлен датчиком Холла, но также существуют ещё две разновидности — индуктивный и оптический.
7. Свечи.

Устройство бесконтактной системы зажигания

1 — Свечи зажигания; 2 — датчик-распределитель; 3 – распределитель; 4 — датчик импульсов; 5 – коммутатор; 6 – катушка зажигания; 7 — монтажный блок; 8 — реле зажигания; 9 — выключатель зажигания; А — к клемме генератора.

Бесконтактная система состоит из следующих элементов:

• источник питания;
• выключатель зажигания ;
• датчик импульсов;
• транзисторный коммутатор;
• катушка зажигания;
• распределитель ;
• свечи зажигания.

Общее устройство бесконтактной системы зажигания напоминает строение контактной системы зажигания. Распределитель соединяется со свечами и катушкой зажигания при помощи высоковольтных проводов. Также в бесконтактной системе имеется датчик импульсов и транзисторный коммутатор.

Датчик импульсов служит для создания электро- импульсов низкого напряжения. Различают несколько датчиков импульсов: датчик Холла, индуктивный датчик и оптический.

В бесконтактной системе зажигания свое применение нашел датчик Холла (где под воздействием магнитного поля возникает поперечное напряжение в пластине проводника). Датчик Холла имеет не сложную конструкцию и состоит из постоянного магнита, полупроводниковой пластины, микросхемы и обтюратора (стального экрана).

В стальном экране имеется отверстие, через которое датчик пропускает магнитное поле, вследствие чего в полупроводниковой пластине возникает напряжение. Стальной экран, в свою очередь, не пропускает магнитное поле, и напряжение на полупроводниковой пластине не возникает. Такое своеобразное чередование прорезей в стальном экране содействует созданию импульсов низкого напряжения.

Датчик распределитель — это устройство, в котором объединены датчик импульсов с распределителем. Датчик-распределитель напоминает прерыватель-распределитель, и также как он приводится в действие от коленчатого вала.

Транзисторный коммутатор предназначен для прерывания тока в первичной обмотке катушки зажигания в моменты сигналов датчика импульсов. Прерывание тока происходит за счет срабатывания выходного транзистора.

Работы по установке БСЗ

• Первым делом снимается крышка трамблера.Делается это для того, чтобы получить доступ к бегунку.

• После этого следует установить бегунок трамблера в положение напротив метки клапанной крышки.
• В нижней части корпуса трамблера (там, где он соприкасается с ДВС) нанесено пять меток регулировки угла опережения зажигания. На месте соприкосновения следует сделать отметку на силовом агрегате напротив средней отметки на трамблере. Это необходимо сделать, чтобы потом правильно установить новый распределитель зажигания.

• При помощи ключа на 13 откручивается гайка со шпилькой крепления трамблера и он снимается.

• Следующим шагом будет установка нового распределителя зажигания. Для этого с него снимается крышка, он устанавливается на место старого и выставляется согласно описанным выше отметкам. Теперь можно надеть на него крышку с высоковольтными проводами.
• Далее следует выполнить замену катушки зажигания, для этого при помощи ключа на 8 откручиваются две гайки подключения проводов к катушке, а ключом на 10 выполняется откручивание ее крепление к кузову автомобиля.
• После того, как катушка закреплена к кузову, следует подключить ее к распределителю зажигания. Стоит также отметить, что во время выполнения этих работ следует быть внимательным и произвести правильное подключение. Провод, выходящий из коммутатора необходимо подключать к контакту «К», а провод, выходящий из блока предохранителей, подключается к контакту «Б».

• Теперь необходимо подключить высоковольтный провод, соединяющий катушку и трамблер.

• Следующим шагом будет установка коммутатора. Подходящее место для его установки находится между левой фарой и бачком омывателя. Там расположена ровная площадка, на которую его и устанавливают. Необходимо приложить его радиатором к кузову и отметить места крепления.
• С помощью дрели просверливаются отверстия и саморезами крепится коммутатор к кузову.При этом необходимо под один из саморезов прикрутить черный провод (нулевой), выходящий из колодки подключения.
• Перед тем как вкручивать свечи, необходимо правильно выставить зазор на электродах свечей – он должен колебаться в пределах 0.8-0.9мм.
• Выполнив все вышеперечисленные действия, следует еще раз внимательно произвести осмотр всех подключений (дабы ничего не забыть). Теперь можно приступать к регулировке зажигания.
• После выполненных работ по установке, следует провести правильную регулировку СЗ.

Инструкция по установке самодельного БСЗ

Если вы определились, какое зажигание лучше, то перейдем к вопросу установки более хорошего варианта на свой автомобиль. Установка бесконтактного зажигания начинается с монтажа блока, оборудованного стальной пластиной с посадочными отверстиями, которая необходима для охлаждения. Процедуру рассмотрим на примере классического автомобиля ВАЗ 2107. На левом лонжероне должны быть отверстия, к которым прикручивается коммутатор при помощи двух саморезов. Если отверстия нет, то найдите место рядом с катушкой, и просверлите отверстия там (автор видео — канал Sdelaj Sam! Pljus interesnoe!).

Устанавливая самодельное электронное зажигание, коммутатор нельзя монтировать рядом с бачком омывателя. Ведь если он даст течь, то вся электроника «накроется». Перед демонтажем высоковольтных проводов запомните их расположение.

Установка БСЗ осуществляется в таком порядке:

1. Сначала с нового распределителя нужно снять крышку и установить прокладку. Трамблер монтируется на блоке так, чтобы его подвижный контакт располагался напротив метки на клапанной крышке силового агрегата. Так называемую юбку трамблера следует немного прижать при помощи крепежной гайки, это позволит предотвратить возможное проворачивание распределителя.
2. Далее, необходимо произвести монтаж катушки на место установки. После этого следует подключить к ее выводам провода от реле замка, коммутатора, а также тахометра. Провод, который идет от контакта 1 на блоке, необходимо соединить с клеммой К непосредственно на катушке. Что касается провода от контакта под номером 4, то он соединяется с клеммой Б.
3. После выполнения этих действия нужно установить зазор на электродах свечей около 0.8-0.9 мм, а затем сами свечи можно закрутить в посадочные места. Установите крышку на распределительный узел и подключите все необходимые провода в соответствующем порядке. Затем вам остается только подключить вакуумную магистраль. Сделав это, можно приступать к регулировке узла.

1. Отсоедините провода от распределителя.

2. Демонтируйте трамблер.

3. Установите коммутатор.

Как правильно выставить?

Как после подключения производится установка зажигания для правильной работы мотора?

Каков порядок, как правильно выставлять настройку узла, читайте ниже:

Для начала транспорт необходимо зафиксировать на месте, включите ручной тормоз. Поршень первого цилиндра должен быть установлен в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая расположена на крышке распределительных шестерен.
С распределительного устройства необходимо демонтировать крышку. Сделав это, увидите бегунок, находящийся против ввода 1, внутри крышки. Если его нет, то коленвал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа закрутите болтом указатель к корпусу контроллера распределителя, чтобы он был совмещен со средней меткой на октан-корректоре

Винт фиксации пластик к корпусу распределительного контроллера немного отпустить.
Осторожно повернуть корпус, придерживая бегунок пальцем, чтобы он не вращался. Так сможете устранить зазоры в приводе

Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе. Пластину зафиксировать винтом к корпусу контроллера.
Следующим этапом будет установка крышки контроллера на место и диагностика высоковольтных проводов. Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды.
Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.
