Разборка и ремонт стартера lada granta

Ремонт стартеров 29.3708 и 423.3708

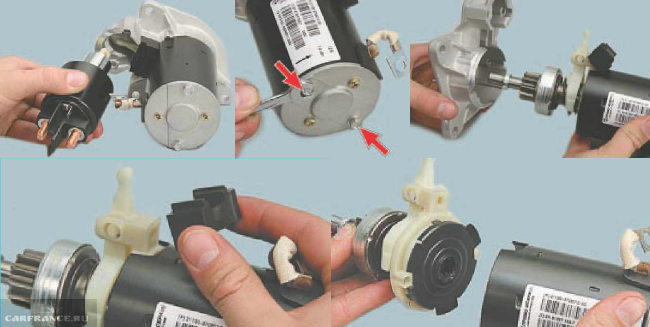

Отвёрткой откручивают винты, фиксирующие втягивающее реле. Затем реле удаляют – его якорь разъединяют с вилкой.

Долой реле… и оба кольца

Взяв трубку подходящего диаметра, с вала сбивают верхнее стопорное кольцо. Затем снимают нижнее стопорное кольцо, используя специальные щипцы. Верхнее кольцо надо удалить тоже.

Корпус разбирают: откручивается защитная накладка, снимается стопор и все шайбы, затем откручивают две гайки и снимают задний кожух.

Разъединяем ротор и статор

Дальше, соблюдая осторожность, демонтируют обе щётки и снимают щёткодержатель. В результате останется «сборка», состоящая из деталей: ротор, передняя крышка, бендикс

Удаляем стопор и ротор

Теперь надо вынуть из крышки пластиковый упор вилки. Затем ротор вытягивают назад.

Бендикс в сборе с вилкой легко вынимается из крышки. Монтаж узла проводят в обратном порядке.

Как разобрать сам бендикс

Снимают стопорное кольцо – тут снова нужны щипцы. Затем легко снимается тарельчатая и упорная шайба. Результат показан на фото.

Детали бендикса по отдельности

В завершении муфту с вилкой просто стягивают с подшипника. Проблем возникнуть не должно.

Устанавливая на место новый подшипник или новую вилку, не нужно скупиться на смазку. Здесь подходит ЛИТОЛ-24.

Уточнение для стартера 29.3708

Выше было рассмотрено, как разбирается стартер 423.3708. Для 29-й модели всё выглядит сложнее:

• Реле крепится на трёх винтах, а не на двух;
• Вилка закреплена на оси, и эту ось удаляют перед тем, как выбивать кольцо над бендиксом;
• Чтобы снять бендикс, надо разъединить подшипник и вилку. Для этого проушину вилки подгибают отвёрткой.

Пункты 2-3 иллюстрирует одно фото.

29-я модель – более «сложная»

Основные признаки неисправности

Узнать о том, что бендикс стартера ваз 2114 вышел из строя, можно по следующему ряду косвенных признаков:

• стартер проворачивает маховик, но его мощность недостаточна для пуска мотора;
• стартер работает, но вращение не передается на маховик коленчатого вала;
• звук при работе стартера отличается от нормального, двигатель запускается с трудом.

Шестерни редуктора ваз 2114

Все эти признаки могут указывать на то, что сам бендикс либо его шестерня повреждены, и не обеспечивают хорошего сцепления с шестерней маховика, в результате чего запуск мотора получается невозможным. В некоторых же случаях (например, при слабой передаче вращения) виноватыми могут быть как бендикс, так и втягивающее реле. Для того, чтобы установить точную причину, а также для того, чтобы устранить ее, потребуется демонтировать стартер и полностью разобрать его.

Втягивающее реле стартера: диагностика неисправностей и ремонт

Начнем с того, что втягивающее реле стартера ВАЗ или любой другой иномарки зачастую может выходить из строя по одним и тем же причинам. С учетом того, что данный элемент надежен и долговечен, его поломки являются результатом износа или высоких  нагрузок.

Обычно водитель может столкнуться с тем, что щелкает реле, но стартер не крутит двигатель, реле втягивающее не издает никаких звуков после поворота ключа зажигания, реле щелкает через раз и т.п.

Так или иначе, в подобной ситуации втягивающий элемент стартера может быть поврежден. Это не удивительно, так как работает реле стартера с высоким напряжением до нескольких сот ампер. В результате:

• силовые контакты реле стартера на стороне стороны контактного диска подгорают;
• происходит обрыв удерживающей или втягивающей обмотки;
• имеет место деформация возвратной пружины;
• возникает короткое замыкание в обмотках;
• механические повреждения деталей в устройстве втягивающего реле;

Для точного определения причины неисправности нужно проводить диагностику реле

Если учесть, что работает реле по принципу электромагнита после подачи напряжения на обмотки стартера, важно найти проблемный элемент

Для начала, можно обратить внимание на внешние признаки.

В случае, когда стартер не крутит, вполне возможно:

• втягивающее реле работает, но стартер не начинает вращаться;
• втягивающее реле и стартер не работают;

Так вот, на то, что произошло срабатывание реле, указывает щелчок, который можно услышать в момент втягивания якоря вовнутрь. Получается, повернув ключ в замке и зафиксировав щелчок, можно считать, что реле исправно.

В противном случае, то есть когда реле стартера не щелкает, на него или не подается электричество, или же само реле вышло из строя. Кстати, бывает и так, что втягивающее реле работает, но стартер не крутит. В этом случае причина в подгоревших контактах реле.

Чтобы это проверить, нужно взять отвертку и замкнуть ею выступающие части контактов. Если после замыкания стартер начинает крутить, тогда причина в подгоревших контактах. Если же замыкание не помогает, тогда неисправности связаны с самим стартером.

Так же случается, когда стартер и реле одновременно не работают. В этом случае проблем может быть несколько, начиная с обрыва цепи включения или выхода из строя элементов в замке зажигания и заканчивая обрывами обмотки втягивающего реле, потере контакта с массой катушки и других.

Еще бывает так, что втягивающее реле срабатывает, но при этом слышны посторонние звуки (стук, что-то дребезжит и т.д.). Обычно причина в том, что контакт обмоток плохой. Выполнить проверку  можно путем замеров сопротивления мультиметром. В норме сопротивление втягивающей обмотки должно быть около 0.55 Ом, а удерживающей  0.75 Ом.

Если показатели меньше, тогда это указывает на короткое замыкание внутри обмотки, тогда как большое сопротивление укажет на плохой контакт с массой и/или клеммами. При возникновении подозрений на обрыв обмотки, можно провести проверку  при помощи контрольной ламп и батарейки.

Подключая лампочку к обмотке, проверяется, горит ли она. Если горит, тогда с обмоткой все в порядке, если же загорания не происходит, это говорит об обрыве. Единственное, такой способ не позволяет выявить короткое замыкание по причине того, что незначительные отклонения по сопротивлению  не оказывают влияния на яркость горения контрольной лампочки.

В любом случае, если проблема обнаружена, втягивающее реле или ремонтируют (разборной тип), или меняют (неразборной). Разборное реле снимается со стартера, после чего часто требуется отпаивать выводы обмоток. Затем проверяются все контакты, при их обгорании производится зачистка мелкой наждачкой.

В ситуации, когда от корпуса отпадают выводы обмоток, их припаивают на место. Также при  разборке определяются и меняются части реле, которые изношены. В результате ремонт втягивающего реле позволяет вернуть работоспособность детали. Однако, при такой возможности, лучше сразу заменить реле стартера на новое, особенно если учесть его вполне доступную цену.

Ремонт стартера ВАЗ 2114 своими руками – детальная инструкция

1. Первым делом снимите минусовую клемму с АКБ (аккумуляторная батарея). 2.

Используя ключ на «13», открутите два верхних крепежных винта, которыми он крепится к картеру сцепления. Как правило, третьего болта — нет, если же он у вас имеется потребуется смотровая яма для того, чтобы его открутить.

3. Достаньте из разъема на втягивающем реле проводок №1. сдвигая стартер вперед.

4. Возьмите ключ на “13” и открутите крепежную гайку провода, который соединяет вывод тягового реле стартера с «плюсом» АКБ.

5. Оцените визуально состояние зубьев маховика.

6. При помощи крестообразной отвертки выкрутите два крепежных винта в крышке стартера. 7. Открутите гайку крепления выхода обмотки стартера на втягивающее реле, для этого используйте ключ на “13”.

8. Извлеките шайбу-скобку.

None 10. Проверьте состояние втулок.

11. Чтобы разъединить корпус стартера нужно нанести несколько легких ударов по нижней части корпуса резиновым или деревянным молотком. Оцените состояние щеток.

12. При помощи отвертки достаньте уши бендикса из вилки.

13. Наставьте ключ и ударами молотка сбейте стопорное кольцо.

14. Второе стопорное подковырните отверткой.

15. Снимите бендикс.

Теперь собственно сама замена бендикса, возьмите новый бендикс (обгонная муфта) и установите на место. Сборка производится в обратном порядке, перед этим не забудьте все как следует очистить и смазать (там, где это необходимо). На этом ремонт стартера ВАЗ 2114 можно считать завершенным, установите стартер на место, подключите аккумулятор и попытайтесь произвести запуск двигателя.

На этот раз поговорим о том, как произвести диагностику и ремонт стартера ВАЗ 2114 в домашних условиях. Вы узнаете как самостоятельно заменить бендикс своими руками быстро и качественно.Признаки неисправности стартера:

Существенное снижение мощности, вращение стартера не обеспечивает необходимой двигателю мощности. Потребуется ремонт стартера, возможно замена реле.
Перебои напряжения.
Вращение стартера происходит вхолостую, то есть без вращения двигателя. Понадобится ремонт втягивающего стартера.
Задержки в отключении стартера.
Несрабатывание стартера после поворота ключа зажигания. Произошло повреждение бендикса, поэтому для возобновления работы понадобится замена бендикса стартера.
Стартер крутит, но не запускает двигатель.

Актуально: Как снять стартер ВАЗ 2110. Замена стартера ВАЗ 2110 своими рукамиРемонт стартера ВАЗ 2114 потребует от вас наличия следующих инструментов:

Торцовые ключи на «10» и «13».
Крестовая и плоская отвертки.
Прямые руки (желательно) и свободное время.

None 2. Используя ключ на «13», открутите два верхних крепежных винта, которыми он крепится к картеру сцепления. Как правило, третьего болта — нет, если же он у вас имеется потребуется смотровая яма для того чтобы его открутить.

3. Достаньте из разъема на втягивающем реле проводок №1. сдвигая стартер вперед.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками4. Возьмите ключ на «13» и открутите крепежную гайку провода, который соединяет вывод тягового реле стартера с «плюсом» АКБ.

5. Оцените визуально состояние зубьев маховика.

6. При помощи крестообразной отвертки выкрутите два крепежных винта в крышке стартера. 7. Открутите гайку крепления выхода обмотки стартера на втягивающее реле, для этого используйте ключ на «13».

8. Извлеките шайбу-скобку.

9. Открутите ключом на «10» два длинных стяжных болта, затем достаньте их.

10. Проверьте состояние втулок.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками11. Чтобы разъединить корпус стартера нужно нанести несколько легких ударов по нижней части корпуса резиновым или деревянным молотком. Оцените состояние щеток.

12. При помощи отвертки достаньте уши бендикса из вилки.

13. Наставьте ключ и ударами молотка сбейте стопорное кольцо.

14. Второе стопорное подковырните отверткой.

Ремонт стартера ВАЗ 2114. Замена бендикса своими руками15. Снимите бендикс.

Актуально: Как снять генератор ВАЗ 2107 своими рукамиТеперь собственно сама замена бендикса, возьмите новый бендикс (обгонная муфта) и установите на место. Сборка производится в обратном порядке, перед этим не забудьте все как следует очистить и смазать (там, где это необходимо). На этом ремонт стартера ВАЗ 2114 можно считать завершенным, установите стартер на место, подключите аккумулятор и попытайтесь произвести запуск двигателя.

• 24techno-guide.ru
• www.drive2.ru
• vaz-remont.ru
• 7bm.ru

Как проверить бендикс стартера

Проверка работоспособности бендикса возможна без разборки автомобиля. Конечно, определить по звуку наличие той или иной неисправности довольно сложно и, не имея достаточного опыта в этом вопросе, велик шанс совершить ошибку. Если при повороте ключа в замке зажигания вы помимо прокручивающегося стартера услышите лязгающие звуки из-под капота автомобиля, вероятнее всего, стерлись зубья шестерней и устройство не может зацепить маховик мотора.

В любом случае если вы выявили неисправность на слух, необходимо будет провести визуальный осмотр устройства, а также его замену в случае невозможности устранения неисправности. Сперва необходимо извлечь стартер, после этого из его корпуса аккуратно демонтируется сам бендикс

Основным моментом, на который необходимо обратить внимание при осмотре, является целостность зубьев на шестерне муфты. Если они серьезно стесаны или повреждены иным образом вам придется приобрести новую деталь

В ходе дальнейшей диагностики обязательно проверьте может ли та часть муфты, которая прилегает к маховику вращаться вхолостую в одном из направлений. Если бендикс заклинило и обе его обоймы крутятся вместе и в ту, и в другую сторону, то во избежание поломок стартера, такую разгонную муфту также придется заменить.

Помимо этого, проверьте натяжение буферной пружины, так как именно ее неисправность может быть причиной возникновения следов деформации на зубьях шестерен. Если в конструкции бендикса присутствуют люфты, то это также сказывается на его работоспособности и повышенном уровне износа деталей стартера.

В некоторых случаях появление посторонних звуков может быть связано с попаданием грязи на рабочую поверхность бендикса, а также внутрь корпуса устройства. При демонтаже стартера внимательно проверьте оборудование на наличие следов загрязнения, налета пыли и других посторонних веществ. При необходимости протрите зубья шестерен, а также доступные полости корпуса.

Принцип устройства и его работы

Конструктивно, стартер 2114 представляет собой электрический мотор, работающий от постоянного тока напряжением 12 вольт (бортовой сети). В момент поворота ключа его ротор приходит в движение, после чего при помощи втягивающего реле, приводящего бендикс стартера в зацепление с маховиком коленчатого вала, начинается раскручивание последнего.

После того, как в ходе вращения коленвала произойдет инициация возгорания рабочей смеси и двигатель запустится, втягивающее реле сместит бендикс в заднее положение и стартер выйдет из зацепления с маховиком.

Ввиду того, что на стартер приходится довольно высокая нагрузка, его номинальная мощность составляет 1,55 кВт.

При этом, сила тока в его цепи может доходить до:

• 80 А при холостых оборотах;
• 375 А при максимальной нагрузке;
• 700 А при нахождении в заторможенном состоянии.

Устройство стартера

Что же касается внутреннего устройства, то стартер включает в себя такие составляющие компоненты, как:

• статор (неподвижная обмотка);
• ротор;
• бендикс;
• щетки и их держатели;
• втягивающее реле;
• корпус.

Также, в качестве опорных элементов вала ротора в стартере используются втулки скольжения, которых насчитывается 3 штуки. Две из них — передняя и задняя — впрессованы внутрь корпуса устройства, а третья располагается в месте контакта бендикса и ротора.

Реле стартера ВАЗ-2107 – почему ломается? + Видео » АвтоНоватор

Если хорошо подумать, то втягивающее реле стартера таких популярных моделей, как ВАЗ-2107 и 2106, не должно отличаться по функциям и конструкции, ведь это соседи в линейке отечественного автопрома. Так ли это и какие различия могут влиять на сложность обслуживания пускового блока, порассуждаем в статье.

Для чего машине тяговое реле?

Втягивающее (или тяговое) реле стартера – довольно важное устройство. На заре становления автомобильной промышленности роль этого агрегата исполняли длинная рукоятка и сам водитель, который, вставляя ее в отверстие маховика, давал разгон двигателю

Позже машины обзавелись стартерами со втягивающими реле, которые и призваны дать первоначальное усилие шестерне, приводящей в действие валы мотора.

Тяговое реле стартера

В конструкциях большинства автомашин (как и на «классических» моделях ВАЗ) втягивающее реле – небольшой агрегат, смонтированный прямо на кожухе самого стартера. Задачи у него следующие:

• перемещение шестерни бендикса для зацепления с зубцами маховика и возвращение ее в первоначальное положение после начала работы мотора;
• энергетическое распределение между приводом стартера и электромагнитом;
• синхронность работы стартера во время запуска двигателя.

Установленные стартеры на ВАЗ-2106 и 2107 стартеры фактически одинаковы. Относительно втягивающего реле можно сказать, что и оно особых изменений не претерпело. Но есть еще одна деталь с одноименным названием, она и считается отличием этих двух моделей. Это реле включения стартера: на ранних моделях ВАЗ его вовсе нет, а в 2107 оно появляется.

Реле включения механизма ВАЗ-2107

До этого новшества управление от замка зажигания шло напрямую на втягивающее реле.

Стоит сказать несколько слов об этом механизме. Реле включения стартера находится в некотором удалении от самого пускового механизма, поэтому искать его следует по проводам. Естественно, с каждым новым выпуском ВАЗ его дислокация менялась. Но при первом появлении в 2107 реле включения стартера располагалось на правом брызговике в подкапотном пространстве. Его легко снять и заменить гаечным ключом на 10. Но тяговое реле все равно выполняет больше работы и выходит из строя намного чаще, поэтому о нем подробнее.

Почему ломается втягивающее реле?

Основные части реле: корпус, контакты, якорь, магнит с обмотками, возвратная пружина. При поступлении электрического тока во втягивающую обмотку магнита возникает электрическое поле. Оно притягивает якорь, который переезжает в сердечник. Последний, задействовав рычаг, перемещает шестерню бендикса вперед, заставляя ее войти в контакт с зубцами маховика.

Далее сердечник, доезжая до конца, замыкает контакты, через которые ток начинает поступать на удерживающую обмотку магнита. Включается привод, который раскручивает вал стартера, передающий через шестерню бендикса усилие на маховик, чем его и раскручивает. Как только двигатель заработал, ток на реле идти перестает, магнит отключается, а возвратная пружина отводит в первоначальное положение вал с шестерней.

Шестерня бендикса

Какие неисправности могут быть в процессе эксплуатации тягового реле на автомобилях ВАЗ-2106 и 2107?

1. Стук. Он может возникать, если АКБ не имеет заряда, произошло окисление клемм, соединение неисправно или удерживающая обмотка магнита не соединяется с «массой» в результате ее повреждения.
2. Отсутствие реакции со стороны втягивающего реле и стартера в целом после включения зажигания. Как и в первом случае, проблема в состоянии аккумулятора. Например, утрачено соединение удерживающей обмотки с «массой», оборвался контакт между дополнительным и втягивающим реле или перегорела плата замка зажигания.
3. Некорректная работа якоря, когда после включения реле он не вращается. И тут чаще всего «виновата» АКБ. Это может произойти, если окислились контакты стартера или перегорела обмотка якоря, из-за чего произошло отделение провода, и сам якорь заклинило.

Рекомендуем почитать

Естественно, что регулятор холостого хода (РХХ) отвечает за холостые обороты мотора, с его помощью поддерживаются оптимальные обороты, нужные при .

Замок зажигания важен в работе автомобиля, так как неисправность этого узла приведет к остановке работы. Первоначальной задачей замка зажигания .

В других статьях уже было рассказано о том, как заменять фильтр тонкой очистки на автомобилях Lada Kalina.Сегодня эта процедура будет рассмотрена на .

В случае частичного или полного выхода из строя масляного насоса ВАЗ 2110 требуется его замена. Признаками неисправности этой детали может стать .

Быстрый ремонт бендикса стартера 5712.3708

Если стартер был демонтирован, с него снимают втягивающее реле, отвернув два винта на корпусе. Затем откручиваются четыре шпильки, и можно сдвигать крышку вперёд. Здесь всё выглядит проще, чем в стартерах «ранних» моделей.

Цель – демонтаж привода с редуктором

Снимаем пластиковый упор. Затем удаляем привод в сборе – он здесь состоит из бендикса и редуктора.

На стартерах «новой» модели, установленных на ВАЗ-2114, замену бендикса надо вести строго по инструкции: сначала снимают крышку редуктора, затем – три шестерни, и только затем можно сбивать стопорное кольцо.

Удаляем шестерни из редуктора…

Три оси редуктора должны располагаться на ровной поверхности

Затем, взяв молоток и оправку, осторожно сбивают верхнее стопорное кольцо

Демонтаж «лишних» элементов

И верхнее, и нижнее кольцо надо будет снять с вала. Здесь всё мало отличается от стартеров первых моделей.

В завершении надо снять вилку. Боковую лапку крепления отгибают отвёрткой. Эту операцию выполнить сложно – есть риск сломать пластик.

Снимаем пластиковую вилку

Осталась одна операция: бендикс без вилки стягивают с вала вверх. Желаем успеха.

Диагностика и замена

Среди остальных причин поломки и выхода из строя главной же является пробуксовка бендикса при свободном ходе. Это возникает по той причине, что в пазы и ролики попадает определенное количество грязи. Первым признаком является шум якоря при запуске стартера, а при этом коленчатый вал стоит неподвижно. В такой ситуации не обойтись без проведения ремонта.

Для того, что бы продиагностировать, непосредственно, сам бендикс, можно сделать это на автомобиле. Сделать это нужно следующим образом:

1. Включаем передачу;
2. Выжать тормоз;
3. Запустить стартер.

Теперь нужно слушать. Если вы услышали звук, который характеризует вращение якоря, то это признак того, что бендикс стартера пробуксовывает. Это значит, что он немедленно нуждается в ремонте или в его замене на новый бендикс.

Мелкий ремонт бендикса:

• Стартер снимается с автомобиля;
• Погружается в приготовленную емкость с бензином и остается там на несколько часов. Это делается для того, чтобы вымыть почистить его от грязи;
• Не вынимая изделие из емкости, прокрутите несколько раз шестерню муфты, это поможет качественнее очистить пазы;
• После этого он достается и вымывается.

Если по итогу такой очистки вы не добились желаемого результата, тогда придется снимать обгонную муфту и разбирать ее.

Рассмотрим поэтапно разбор и ремонт бендикса:

1. Первым делом я советую отсоединить стартер автомобиля. Но перед этим нужно обязательно отсоединить минусовую клемму от аккумулятора. После этого нужно один проводок отключить от втягивающего реле, а другой открутить при помощи ключа гаечного на самом стартере. Чаще используется ключ на «13»;
2. Теперь нужно открутить все крепежи, которые удерживают стартер. В каждой машине присутствует своя система крепежа. Так что будьте готовы к тому, что при демонтаже стартера по пути вам придется демонтировать еще некоторые элементы;
3. Уже на этом этапе легко определить состояние маховика;
4. В том случае, если решили все же менять бендикс, необходимо разобрать стартер. Первым делом снимаем крепеж крышки, а после отсоединяем крепление выхода обмотки на втягивающее реле. Можно достать шайбу-скобу;
5. После надо снять последний крепеж и разобрать стартер пополам. В случае, когда внутри его обнаруживаем шарик, необходимо сохранить его;

6. Совет: если уж разобрали стартер, посмотрите все его узлы, которые тоже иногда выходят из строя. Устаревшие детали также можно поменять;

7. В случае, если это необходимо, снимаем втягивающее реле, резиновую вставку и шайбу. После достаем все оставшиеся мелкие детали;
8. Далее при помощи отвертки вынимаем уши нашего бендикса;
9. Для того чтобы освободиться от стопора, необходимо опустить шайбу вниз, при этом орудуя той же отверткой. Бывает, что вместо шайбы стоит стопорное кольцо. В таком случае для удобства можно использовать молоток и гаечный ключ. Ключ наставить на стопор и молотком сбить его вниз;
10. Стопорное кольцо, которое осталось, можно стянуть с вала, при этом поддевая его маленькой отверткой или специальным съемником;
11. Теперь остается снять бендикс и на его место установить новую деталь;
12. Чтобы собрать все назад, необходимо проделать все действия в обратном порядке.

Бендикс стартера ВАЗ 2114

В любом механизме, наиболее подвержены износу подвижные элементы агрегата. Это правило относится к автомобилям, не завися на продолжительность и условия эксплуатации, поскольку речь пойдет про бендикс стартера ВАЗ 2114.

Схема классического стартера. Показаны основные компоненты: Бендикс стартера; Якорь стартера; Статор стартера; Задняя крышка стартера; Подшипник стартера; Втулка стартера; Маска стартера; Вилка стартера; Щеткодержатель; Втягивающее реле.

Легендарный «Жигуль» пользуется большой популярностью со времен начала выпуска марки, до наших дней, потому что обладает отличными качествами эксплуатации и зарекомендовал себя как самый простой и надежный автомобиль. Как известно, нет ничего вечного и в автомобиле ВАЗ, как и в других машинах при определенных обстоятельствах может сломаться бендикс стартера (обгонная муфта). Исход механизма приводит к невозможности запуска двигателя привычным способом, и чтобы продолжить движение, необходимо импровизировать, запуская двигатель автомобиля « с буксира» и другими способами.
