Что такое байпас в системе отопления

Байпас и теплый пол

Так называемая обводная линия при монтаже систем “теплый пол” – это часть смесительного узла. Она применяется постоянно и без нее система не сможет нормально работать. Вода, движущаяся по подающей части трубопровода, имеет температуру в 80 градусов и выше. В контуре температура воды должна быть не выше, чем 45 градусов.

Чтобы подготовить теплоноситель, применяют смесительный узел со специальным трехходовым клапаном. Он способен пропустить лишь нужно количество воды. Остальной теплоноситель будет двигаться по байпасу. Там он смешается с водой, выходящей из коллектора, и отправится к котлу.

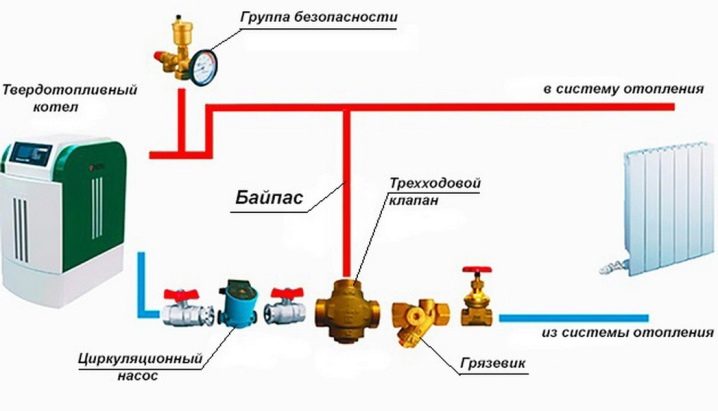

Схема подключения

Чтобы байпас работал как следует, его нужно не только правильно выбрать, но и грамотно установить. Обычно делают подсоединение одного края обходной трубы к патрубку подводки, а другого – к отводному контуру. Участок от байпаса до вводного отверстия оснащается запирающими деталями, которые или окончательно переводят поток в другую сторону, или разделяют его на две части. Чтобы можно было полностью перекрыть подачу жидкости на оборудование, кран монтируют еще на отводном патрубке. Самый простой вариант – патрубок с тройниками, подключаемыми с той и другой стороны.

Такие неуправляемые байпасы имеют непрерывно открытый просвет. В большинстве случаев подобные аппараты нужны для подачи воды на радиаторы. Поскольку она неизменно движется по маршруту, имеющему минимальное гидравлическое сопротивление, сечение на вертикальных изделиях должно быть меньшим, чем у основных магистралей. Байпасы, предназначенные для нижних разводок, формируют с тем же диаметром, что и на главном участке, и только отводной патрубок уменьшают. Рекомендуется время от времени прокручивать шаровые краны, чтобы исключить блокировку их при длительном простое.

Кроме расчета расстояния, нужно учесть и тот факт, что запорная арматура не может ставиться на обводных перемычках в многоэтажных домах

При неосторожном обращении или автоматическом срабатывании иные потребители тепла могут быть отключены от магистрали. А вот рядом с насосом, обеспечивающим циркуляцию, такое оборудование должно ставиться обязательно

Радиаторы, подсоединяемые в коллекторные и двухтрубные варианты разводки, не должны подключаться к байпасам, поскольку никакого смысла в этом нет. Насосы к байпасу подсоединяют, если система рассчитана на движение воды естественным течением.

В таких случаях особое значение имеют:

• коллектор для разгона;
• соблюдение проектных уклонов магистрали;
• необходимый просвет любой трубы.

Выбор разводки определяется тем, есть ли свободное место. Байпас при создании теплого пола представляет собой составную часть смесителя. Чтобы подготовить теплоноситель, нужно применять смешивающий блок с трехходовыми клапанами, пропускающими строго ограниченный объем воды. Прочая часть ее выводится через байпас, после смешивания с покинувшей коллектор холодной жидкостью, движется потом в сторону котла. Особое значение имеет байпас в отопительной магистрали, куда горячую воду подает твердотопливный котел.

Там он помогает сделать малый циркуляционный контур в обвязке. Обводной канал подсоединяют к подающей линии с наиболее нагретой водой; другой участок подключается к трехходовому клапану возвратной линии. Поэтому в котел возвращается вода, которая прогрета самое меньшее до 50 градусов. Мотив подобного решения – профилактика бурной коррозии, которая часто настигает котлы, работающие от дров или угля. Отдельно стоит сказать о тупиковой системе отопления и о введении байпасов в нее.

Тупиковый вариант является одним из разновидностей двухтрубного контура. Кольца, которые используются для циркуляции, имеют самую разную длину. Конфигурация их делится на вертикальный и горизонтальный форматы. Вертикаль создается путем включения каждого прибора в ориентированный сверху вниз стояк. Чем ближе к нему кольца, тем они короче; оборотной стороной такого решения становится неоднородность в скорости обращения воды.

Потому в чистом виде подобная система не способна прогревать части дома совершенно одинаково. Практичность под вопросом, и это решение приемлемо (не более) лишь в многоквартирном доме. Горизонтальная тупиковая система формируется, если к отопительным аппаратам подсоединяется прямой и возвращающий трубопровод. Габариты связывающих узлов и самих труб оказываются совершенно одинаковы, что существенно упрощает работу проектировщиков, монтажников. Кроме того, горизонтальное исполнение понижает расход материалов, но несколько затрудняет балансировку работы радиаторов.

В любом случае, из источника тепла выводится доминирующая труба. По ней разогретая жидкость проникает в компенсирующий бак, где есть слив и сигнализирующий патрубок. Байпас монтируется либо на вводе в котел, либо на выводе из него. Это определяется предписаниями проекта. Бачок служит для вывода верхнего трубопровода, от которого уже устремляется жидкость по разводке в сторону отдельных радиаторов.

Принцип работы

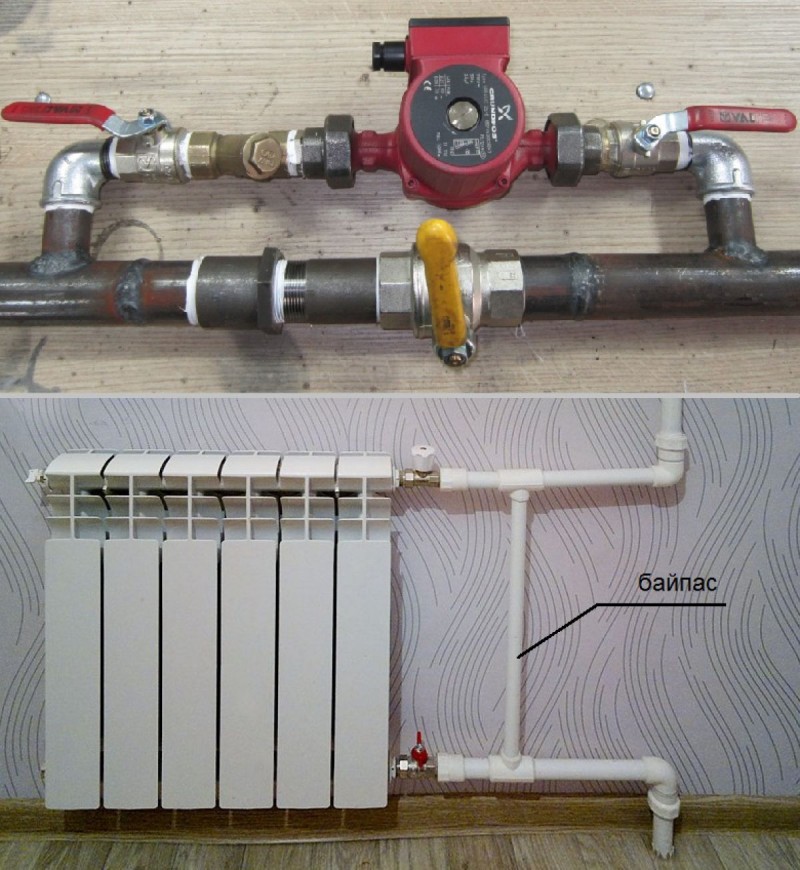

Фото прибора:

Нетрудно понять, что даже ничтожные поначалу дефекты в действиях инженерных систем и коммуникаций могут обернуться серьезнейшими проблемами.

Доставляемый дискомфорт и даже опасность для здоровья при нарушениях в работе отопления вряд ли получится переоценить.

Оттого внимательные, вдумчивые домовладельцы должны быть заняты профилактикой подобных неполадок. Немалую роль в ней играет как раз байпас, широко используемый и в отопительных контурах, и в водопроводных системах.

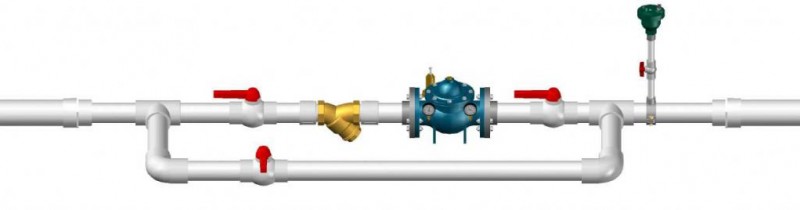

Конструкция его не представляет особой сложности – это всего лишь перемычка в виде трубы, дополненной регулирующими устройствами.

Через байпасный клапан обеспечивается проход жидкости (питьевой воды или теплоносителя в системе отопления) в стороне от того или иного технического узла.

Если совсем просто – это обходной путь для воды на случай непредвиденных ситуаций. Если все работает нормально, по перемычке поток движется спокойно и размеренно.

Но при определенных условиях запирающий элемент перекрывается и жидкость устремляется в сторону от прежней траектории. Подобное действие достигается потому, что диаметр байпаса неизменно меньше, чем у трубы, которая подводит к нему воду.

Применение такого устройства позволяет:

• сделать заметно проще сервисные работы на трубопроводах;
• поднять коэффициент полезного действия техники;
• сократить непроизводительные энергетические расходы;
• радикально решить проблемы заполнения труб и другой водной инфраструктуры воздухом;
• гарантировать относительно стабильное действие даже в отличающихся от нормальных ситуациях.

Иногда можно столкнуться с рассуждениями, что байпас ставить нерентабельно. На самом деле это не так – при установке такого устройства получается заметно сэкономить электроэнергию.

Сокращение подачи воды в батареи составляет до 35%, и потому можно уменьшить расход тепловой энергии примерно на 15%.

Так как многие реальные системы расходуют много тепла, никаких негативных последствий не будет. Более подробную картину можно понять при консультации со специалистами.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

• возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
• такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
• можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом. В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

• подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
• монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
• необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
• вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
• при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
• при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%. Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Байпас на батарее отопления

Радиаторы отопления через обходные трубопроводы подключатся только в случае однотрубных магистралей. В двухтрубных системах и в случае коллекторной разводки обводные патрубки в систему врезать не имеет никакого смысла. В таких отопительных системах радиаторы подключены параллельно, и к каждой из батарей поступает теплоноситель одинаковой температуры из подающей магистрали. Если выйдет из строй какой-либо один из контуров системы, если имеются отсекающие краны, на работу всей системы это не повлияет.

В системах с одной трубой вследствие подключения теплоотдающего оборудования температура теплоносителя падает по мере движения по контуру. Чем большей теплоотдачей отличается радиатор, чем холоднее на выходе будет жидкость. Если байпас на отопление здесь не предусмотрен, то первая батарея возьмет максимум тепла и будет очень горячей, а через последний радиатор пройдет лишь слегка теплая жидкость.

Соединяя подачу и обратку трубой-перемычкой около каждой батареи, поток теплоносителя делится на два. Одна часть движется к радиатору, отдавая тепло, а вторая часть, сохранив температуру, идет по обводу и на выходе соединяется с потоком из батареи. Так удается доставить достаточно тепловой энергии, даже до последней батареи в системе. По такой схеме работает и подключается и байпас на полотенцесушитель.

Принцип работы байпасного клапана

Если произошла нестандартная ситуация, отключение электроэнергии или поломка насоса, давление прекращается, и клапан автоматически перекрывает перемычку, пуская воду по естественному ходу. Это позволяет полностью автоматизировать систему отопления. Недостаток автоматического байпаса – чувствительность к сорности воды и мелким загрязнениям. Перед установкой, рекомендуют прочистить водопровод АВД для устранения налетов и ржавчины в трубах и радиаторах.

Перед началом работ, необходимо определиться с материалом системы водоснабжения. Для труб из полипропилена используют разборные соединения, и сначала собирают блок насоса вместе с байпасом. Ветку подключают при помощи тройников, вмонтированных в основную трубу. При стальном исполнении, сначала впаивают патрубки, потом вентиль на байпасе. Установка системы байпаса производится по направлению к теплоносителю и обязательно должна собираться в определенной последовательности.

Схема сборки:

• Фильтр;
• Обратный клапан;
• Насос принудительного действия.

Диаметр прохода линии байпаса должен быть равен диаметру обратки. Специалисты рекомендуют при монтаже все краны укомплектовать разборными фитингами. В этом случае при ремонте будут устранены различные ситуации.

Перед началом монтажных работ по установке насоса, необходимо спустить теплоноситель из системы. Всю конструкцию ориентируют так, чтобы выходные трубопроводы были вертикально либо горизонтально, в зависимости от хода трубы.

Как работает байпасная линия:

• Собирают участок обвода, который будет располагаться параллельно магистрали;
• От обратки отрезают участок, равный длине обвода;
• На концы магистрали устанавливают тройники;
• Между ними монтируется участок с запорной арматурой или клапаном;
• Проводят соединение собранного участка обвода с магистралью трубами, равными по длине.

При монтаже необходимо оставить пространство для возможности последующего демонтажа насоса и других элементов. Необходимо правильно сделать монтаж, проследив совпадение стрелки на корпусе с током теплоносителя.

Автоматические устройства

Данные системы узкоспециальные. Их монтируют преимущественно в качестве обвязки насосов в гравитационных отопительных системах. Жидкость может циркулировать по контурам системы без обязательной установки насосов или других агрегатов. В системе может быть установлен электрический нагнетатель – прибор помогает снизить потери тепла и способствует равномерному прогреву.

Поток жидкого теплоносителя в системе меняет направление без участия человека. В процессе работы насоса жидкий теплоноситель двигается через агрегат, а байпас для циркуляционного насоса автоматически перекрывается. Если случается остановка насосного оборудования, тогда теплоноситель пойдет по другому пути – через байпас. Крыльчатка будет ограничивать или сделать невозможным дальнейшее движение теплоносителя.

Система отопления многоэтажного дома

Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.

Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:

• Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
• Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
• Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.

Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома. В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.

Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.

Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.

Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.

Схема отопления двухэтажного дома.

В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.

В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.

Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.

Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.

Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.

Обвязка батарей

При самостоятельном монтаже системы обязательно учитывайте требования, предъявляемые к элементам отопления, в частности байпаса. Зачастую его устанавливают в местах крепления радиаторов.

Далее рассмотрим вопрос применения байпаса в системе отопления более тщательно.

Радиаторы обвязываются по простой схеме

Зачем нужен байпас

Раньше при строительстве и обустройстве дома использовалось однотрубное отопление. Это значительно упрощало выполнение работ, а также снижало затраты. При этом в элеваторном узле устанавливались два коллектора, отвечающие за подачу и обработку теплоносителя. Дальше отопление разрабатывалось по разным схемам:

• Верхняя подача. От коллектора до верхнего этажа шла труба. По этому стояку теплоноситель подавался вверх. После этого он опускался вниз, проходя через все радиаторы.
• Нижняя подача. В этом случае теплоноситель начинает подаваться в радиаторы уже при поднятии вверх. Такое последовательное подключение приборов имеет характерные недостатки.

Как в первом, так и во втором случае подключение выполнено последовательно. При возникновении неполадки на каком-то оборудовании, придется отключить систему полностью.

Решается проблема включением в систему специальных труб-перемычек. При необходимости радиатор кранами отсекается от основной системы, не нарушая ее работу. Это дает возможность беспрепятственно провести ремонт батареи.

Перемычка устанавливается ближе к батарее

Это не единственная причина использования перемычки в отоплении. Нагрев помещения осуществляется радиаторами. При наличии байпаса с вентилями, хозяева квартиры имеют возможность самостоятельно провести регулировку подачи теплоносителя. Таким образом, контроль температурного режима в доме не составляет труда.

Труба перевязки имеет различную форму

Монтаж байпаса

Чтобы провести монтаж отопления, необходимо обладать определенными знаниями и навыками. При этом учитывается способ сборки трубопровода. Для этого используют резьбовое и фитинговое соединение, а также спайку труб. Обладание такими навыками упростит выполнение работ. При этом стоит учесть важные правила и рекомендации специалистов:

• На промежутке между стояком и байпасом не используются вентили. В противном случае циркуляция теплоносителя нарушается.
• На вертикальной трубе стояка перемычка монтируется в непосредственной близости к батарее. При этом предусматривается место для установки запорной арматуры. Вентили монтируют с двух сторон радиатора.
• Не стоит устанавливать вентили на байпасе без необходимости. Если установить краны на перемычке, произойдет разбалансировка схемы. В автономной системе частного дома это позволяет перенаправить поток. В многоэтажном строении указанный вариант малоэффективен и является нарушением норм.
• Важным является размер труб. Диаметр вставки на два размера меньше сечения стойка. Патрубки, отходящие к радиаторам, применяются на размер меньше. В горизонтальной схеме соотношение размеров несколько иное.

Соблюдение размеров труб и патрубков обеспечит нормальную работу системы, согласно законам гидравлики. Особенности монтажа напрямую зависят от типа используемого материала. Если речь идет о металлическом трубопроводе, то достаточно просто приварить перемычку и установить краны.

Монтаж осуществляется по-разному

Использование полипропиленовых или металлопластиковых труб предусматривает применение специальных фитингов. Байпас можно соорудить самостоятельно из трубы нужного размера или приобрести уже готовую деталь.

Насос часто устанавливают на перемычке
