Mitsubishi outlander 3: двигатели 4b11/4b12 (g4kd/g4ke) и вариатор

Технические характеристики 4B12 2,4 л/168 л. с.

Для обеспечения заявленных параметров производитель использовал в двигателе атмосферного следующие технические приемы:

• схема двигателя – рядная четверка;
• регулировку фаз обоих распредвалов обеспечивает система MIVEC;
• объемы цилиндров увеличены до 2,4 л;
• навесное оборудование усовершенствовано.

Система регулировки фаз газораспределения

В нижней таблице приведены технические характеристики 4B12 для удобства пользования:

Неполное сходство

Несмотря на конструктивное сходство 4B11 и G4KD, у этих моторов нет полной взаимозаменяемости деталей. Следует помнить, что:

• Силовые агрегаты оснащены электронными компонентами разных производителей. Переставить с одного двигателя на другой датчик абсолютного давления или лямбда-зонд не получится. Свечи зажигания отличаются по калильному числу.
• Производители из Японии и Южной Кореи используют при изготовлении деталей различные материалы и технологии. Особенно это касается компонентов шатунно-поршневой группы. К примеру, недопустимо устанавливать поршни и кольца, предназначенные для 4B11 на G4KD, или наоборот, поскольку тепловой зазор между поршнем и цилиндром будет нарушен. То же касается и многих других комплектующих.
• Устанавливая мотор другого производителя, или, как говорят некоторые любители блеснуть иностранной терминологией, делая «swap g4kd на 4b11», придётся не только менять электронные компоненты, но и вносить изменения в конструкцию электропроводки.

Двигатель G4KD

Если вы намерены приобрести контрактный двигатель, лучше потратить время на поиски его оригинальной модификации. Это сильно упростит вам жизнь.

Проблемы и недостатки, выявленные в процессе эксплуатации

Мотор в целом надёжен, но при его эксплуатации приходится сталкиваться с некоторыми, характерными для 4B11 проблемами. Среди них:

• Трещины в ГБЦ и блоке цилиндров. Этим грешат многие силовые агрегаты с алюминиевым блоком, подвергшиеся перегреву. Следует внимательно следить за рабочей температурой, контролируя работоспособность термостата и регулярно, раз в год, меняя охлаждающую жидкость.
• Появление шумов, напоминающих работу дизельного двигателя. Если на холодную это нормально, то дизеление прогретого мотора является признаком неисправности в системе MIVEC. Чаще всего выходят из строя муфты изменения фаз газораспределения. Трещащий звук из механизма ГРМ говорит о том, что к ремонту надо приступать без промедления.

Силовой агрегат нельзя назвать тихим. При работе он издаёт множество разнообразных звуков. Жалобы на то, что «цокает в двигателе», чаще всего связаны со стрекотанием форсунок. Но сильные шумы – верный признак серьёзной поломки. Среди прочих симптомов неисправностей:

• Падение мощности. Это может происходить по разным причинам, установить которые удаётся, только выполнив полную диагностику.
• Повышенный расход моторного масла. Чаще всего движок жрёт масло когда залегли кольца, появились задиры на стенках цилиндров или повреждены маслосъёмные колпачки. Замена колец или колпачков – задача не слишком сложная. Хуже, если дело в задирах. В этом случае ремонт отнимает много времени и средств. Но прежде чем кидаться в крайности, следует осмотреть агрегат на предмет утечки смазки через прокладки и сальники.
• Увеличенный расход топлива. В этом случае придётся обследовать впускную и выпускную системы. Источником неприятностей может оказаться даже повреждённое уплотнение.

Свести к минимуму шансы на появление поломок помогает диагностика двигателя. Её рекомендуется выполнять при каждом ТО. И ещё одно. Статистика говорит о том, что качество деталей и сборки у японских моторов лучше, чем у аналогов из Южной Кореи.

Список моделей авто, в которых устанавливался

Изначально мотор 4B12 создавался под модели автомобилей сразу трех концернов, в каждом из которых имеется несколько брендов:

Mitsubishi:

• Delica – малый минивэн;
• Lancer – седан, лифтбэк;
• Lancer Sportback GTS – спорткар;
• Outlander – миниатюрный кроссовер;
• Lancer GTS – турбированная версия;
• Galant – универсал, хардтоп и седан;
• Lancer SE AWC – седан;
• Outlander Sport/ASX – спорткар.

Hyundai:

• Santa Fe – кроссовер средних габаритов;
• Sonata – седан;
• Ix35 – малый кроссовер.

Kia:

• Sorento – среднегабаритный кроссовер;
• Sportage – малогабаритный кроссовер;
• Optima – седан;
• Cerato – хетчбэк, седан и купе.

Chrysler:

• Sebring – купе, седан;
• 200 – кабриолет, седан.

Dodge:

• Journey – среднегабаритный кроссовер;
• Caliber – хетчбэк;
• Avenger – седан.

Jeep:

• Patriot – внедорожник;
• Compass – компактный кроссовер.

Dodge Avenger

Использовался мотор 4B12 и в двух французских авто – Peugeot 4007 и Citroen C-Crosser.

Печальные последствия неправильной эксплуатации двигателей Митсубиси

К сожалению, идеальный для японских дорог автомобиль оказался плохо приспособлен к отечественным условиям. Российские автолюбители, привыкшие экономить на бензине и масле, к тому же не отличаются аккуратностью вождения. Влияние перечисленных негативных факторов вынуждает владельцев чаще производить незапланированный ремонт двигателя Митсубиси, что является отнюдь не дешевым удовольствием.

Рассмотрим подробнее, что мешает правильной эксплуатации японских силовых установок, значительно снижая долговечность:

Использование недорого масла низкого качества. Привлекательная, на первый взгляд, экономия, оказывает отрицательное влияние на функциональные характеристики моторов, вынуждая требовательные агрегаты Митсубиси выходить из строя. Прежде всего, некачественная смазка отрицательно сказывается на работоспособности гидротолкателей клапанов

Причиной снижения ресурса этой детали является небольшое сечение клапанов, способствующее быстрому засорению продуктами отработки использованного масла, что отражается уменьшением запаса надежности столь важного узла. По утверждению отечественных механиков, пределом жизнедеятельности гидрокомпенсаторов считается 60 тыс.км

После них страдают клапаны, поскольку их зазоры лишаются какой-либо компенсации. Выход з строя перечисленных деталей может привести к необходимости капитального ремонта.
Следующей составляющей двигателя, которой вредит отсутствие качественной смазки, является балансирный вал. Хотя его неподвижность из-за вышедших из строя подшипников лишь незначительно вредит работе силового агрегата, выражаясь повышением вибраций.
Однако неисправность балансирного вала вполне способна привести к обрыву ремня ГРМ, что негативно отразится на функциональности всей газораспределительной системы. Поэтому столь важно при замене ремня ГРМ не забывать об обновлении ременного устройства балансирного вала.
Также необходимым условием бесперебойной работы двигателя Митсубиси является его комплектация исключительно оригинальными свечами зажигания. Использование дешевых подделок вполне способно привести к пробою высоковольтных проводов силового агрегата. Кроме того, рекомендуется регулярное обновление проводки.
Следующей неприятностью, преследующей рассматриваемые силовые установки, является затруднение пуска и последующая неустойчивость в работе мотора. Профессиональные ремонтники установили две причины появления подобной неисправности:Неполадки в температурном датчике приводят к посылке неверного сигнала процессору, затрудняющего определение оптимального содержания топливно-воздушной смеси. Решается проблема не дорогостоящей заменой неисправной детали;
Более существенной причиной затрудненного запуска и неравномерной работы двигателя является засорение форсунок. Интересным фактом считается, что неисправность этих деталей характерна для дизельных моторов Митсубиси, а не для бензиновых агрегатов. Замена форсунок на рассматриваемых двигателях довольно недешевое удовольствие. При недостаточном количестве средств можно обойтись их проверкой на распыл. Кроме того, проблема может заключаться в зависании иглы и прочих мелких неполадках, которые опытный механик устранит в считанные минуты.

Обязательная подготовка автомобиля перед чиповкой

Прежде чем приступать к перепрограммированию ЭБУ, обязательно следует убедиться, что машина полностью исправна. Это касается как механической части, так и электронных компонентов. Неисправные датчики или гидрокомпенсаторы, окислившиеся контакты проводов или изношенные детали привода ГРМ сделают работу напрасной. Поэтому имеет смысл выполнять чип-тюнинг на новом, только что приобретённом автомобиле. На подержанной технике придётся начинать с проведения полной диагностики и устранения обнаруженных неисправностей.

Услуги по повышению мощности автомобильных двигателей путём перепрошивки программного обеспечения предлагают многие конторы. Цены на услуги зависят от совершенства оборудования, квалификации выполняющих работу специалистов и жадности владельцев компании. Но, в большинстве случаев, визит в мастерскую обходится дешевле, чем покупка оборудования, необходимого для того, чтобы выполнить чип тюнинг Мицубиси Аутлендер своими руками.

Плюсы и минусы

Рассмотренное выше устройство ДВС обладает следующими недостатками:

• шумная работа мотора – цепной привод «громче» ремня, форсунки издают стрекот, дизельный звук появляется при запуске постоянно, бензонасос шипит;
• низкий ресурс каталитического нейтрализатора – после того, как внутренности катализатора начнут разрушаться, пыль проникнет в цилиндры, осядет на клапанах.

Система выхлопа 4B11 с катализатором

С другой стороны, плюсы мотора перевешивают эти мелкие недочеты:

• тяговитость и приемистость;
• высокий эксплуатационный ресурс от 250000 км, а с капремонтами около миллиона;
• возможность тюнинга механическим способом и за счет установки нагнетателя.

Особенности системы смазки

Масляный насос приводится в действие цепью, передающей крутящий момент от коленчатого вала. Мотор не требователен к качеству моторного масла. При температуре выше -7 градусов Цельсия допускается даже использование минералки с вязкостью 20W50. Но лучше всё же отдавать предпочтение лубрикантам с вязкостью 10W30 и выше.

4B11 под капотом Mitsubishi Lancer

Вместимость системы смазки зависит от года выпуска и модели автомобиля, на которой установлен силовой агрегат. Объём картера, скажем, на Лансер 10, может отличаться от объёма картера на Аутлендер. Замену моторного масла рекомендуется производить каждые 15 000 км пробега, а при эксплуатации в тяжёлых условиях этот интервал стоит сократить вдвое.

О двигателях Mitsubishi Lancer 10 поколение (2007 — н.в.)

Mitsubishi Lancer, один из наиболее популярных и известных автомобилей гольф-класса. Автомобиль располагается в линейке между Mitsubishi Colt/Mirage и Mitsubishi Galant. Конкурентами Lancer являются Toyota Corolla, Opel Astra, Subaru Impreza, Ford Focus, Honda Civic, Hyundai Elantra, Nissan Almera/Pulsar, Mazda 3, Kia Cerato/Cee’d, VW Jetta и прочие автомобили класса С.

Движков для Митсубиси Лансер создано немало. Наряду с атмосферными имеются и турбо варианты, устанавливаемые на Lancer Evolution и Lancer Ralliart X. В статье рассмотрены существующие варианты двигателей для десятого поколения Mitsubishi Lancer, их характеристики и недостатки.

ДВИГАТЕЛЬ KIA-HYUNDAI G4KD / MITSUBISHI 4B11

Движок G4KD / 4B11 является представителем семейства Theta II, в линейке Mitsubishi это 4B1, пришедшее на смену старых моторов серии Beta. Данные силовые агрегаты устанавливали на Chrysler, Jeep и Dodge, в этих случаях они получали название Chrysler world.

Силовой агрегат, по сути, модернизированный двигатель Маджентиса G4KA (Theta), с измененным впускным ресивером, измененной ШПГ, доработанной системой изменения фаз газораспределения CVVT. Кроме того для двигателя характерно наличие фазовращателей на обоих валах, измененного выпускного коллектора. Увеличилась и мощность двигателя. Также следует отметить, что для российского рынка двигатель задушили в целях налоговой оптимизации.

Среди основных недостатков отмечают следующие. Двигатель может дизелить, пока не прогреется. Свистит подшипник компрессора кондиционера, который следует заменить. Стрекот форсунок, в этом нет ничего страшного, такова особенность их работы. Двигатель может вибрировать. Вообще владельцами отмечается тот факт, что двигатель довольно шумный, однако на его надежности и ходовых качествах это не сказывается.

ДВИГАТЕЛЬ KIA-HYUNDAI G4KE / MITSUBISHI 4B12

Движок G4KE / 4B12 является представителем семейства Theta II, в линейке Mitsubishi это 4B1, пришедшее на смену старых моторов серии Beta. Одновременно на автомобилях производства Крайслер данные двигатели называются Chrysler world.

В целом G4KD / 4B11 это двигатель, который увеличили. Добились этого с помощью коленвала, укоторого увеличен ход поршня. Двигатель имеет систему изменения фаз газораспределения на обоих валах. Гидрокомпенсаторы отсутствуют.

Среди основных недостатков отмечают следующие. Двигатель может дизелить, пока не прогреется. Свистит подшипник компрессора кондиционера, который следует заменить. Стрекот форсунок, в этом нет ничего страшного, такова особенность их работы. Двигатель может вибрировать. Вообще владельцами отмечается тот факт, что двигатель довольно шумный, однако на его надежности и ходовых качествах это не сказывается.

Почему у китайского производителя GAC в России нет шансов

Смотреть все фото новости >>

Перечень модификаций ДВС

При проектировании гибридного силового привода (бензиноэлектрического) конструкторов альянса GEMA заинтересовали именно характеристики двигателя 4B11. Для этого его пришлось дефорсировать до 121 л. с., так как Mitsubishi Outlander PHEV оснащен еще двумя электромоторами мощностью 82 л. с. каждый.

Второй модификацией силового привода является турбо мотор 4B11T с характеристиками:

• 542 Нм на 3500 мин-1 и 410 л. с., спорткар FQ400 для рынка Великобритании;
• 422 Нм на 3500 об/мин и 280 л. с. для внутреннего рынка;
• 407 Нм на 4400 оборотах и 291 л. с, поставки в Северную Америку;
• 366 Нм на 3500 мин-1 и 295 л. с., продажи в Европу;
• 353 Нм на 3000 об/мин и 240 л. с. для автомобиля Lancer Ralliart.

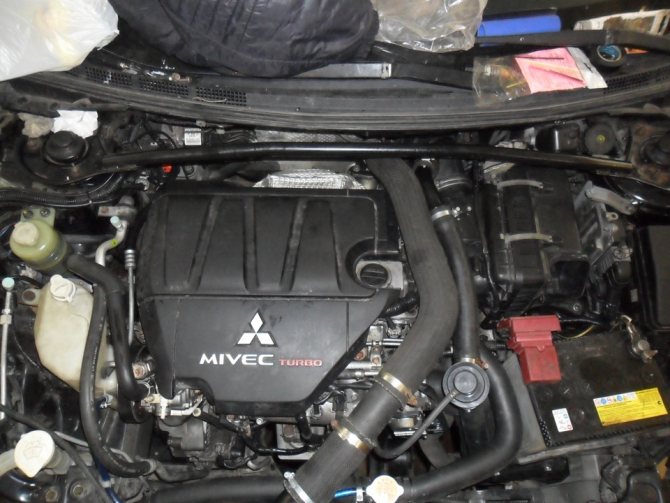

Турбо двигатель 4B11T

В комплектацию разных версий включено неодинаковое навесное оборудование.

Ремонтопригодность

Наличие свободного пространства внутри моторного отсека способствует проведению многих видов ремонтных работ, не прибегая к помощи подъёмного механизма, смотровой ямы. Достаточно возможностей гидравлического домкрата.

Благодаря свободному доступу ко многим узлам в подкапотном отсеке, мастер без труда и дополнительного демонтажа заменяет изношенные детали новыми. Далеко не все европейские автомобильные бренды могут похвастаться подобным. Оперативное обращение в СТО, быстрая замена деталей — капитальный ремонт предотвращён.

Метки ГРМ

Основу газораспределительного механизма составляют два распределительных вала. Они приводятся в движение металлической цепью через звёздочки. Работа цепи бесшумна благодаря особенностям конструкции. Всего 180 звеньев. Цепь проходит по поверхности каждой из звёзд V.V.T. коленвала. В цепи ГРМ имеется три соединительные пластины с предустановленными метками оранжевого цвета. Именно они и служат сигнализаторами положения звёздочек. Каждая звезда V.V.T. 54 зуба, коленвал 27 звёзд.

Натяжение цепи в системе обеспечивает гидравлический натяжитель. Он состоит из поршня, прижимной пружины, корпуса. Поршень надавливает на башмак, тем самым обеспечивая автоматическую регулировку натяжения.

Sportage, Outlander, Optima, Tucson, Lancer: двигатель один на всех (G4KD/G4KE или 4B11/4B12)

GEMA — альянс созданный тремя автопроизводителями: Hyundai, Mitsubishi и Chrysler. Образован был в 2002 году на основе пяти заводов, а причиной стала разработка надежного «Мирового двигателя». Но на самом деле причина более банальна — унификация и экономия средств.

В наше время модульные платформы, одинаковые двигатели не являются чем-то удивительным. Уже сейчас турбированный 1.33 TCe ставится как на бюджетный Renault Arkana, так и на Mercedes-Benz A и B класса.

Но 2002 году «Мировым двигателем» планировалось снабдить 20 моделей разных производителей от Peugeot до Mitsubishi, выпуская до 2 000 000 двигателей в год.

Надёжность мотора

Силовые агрегаты серии 4B1, в которую входят 4B10 и 4B12, считаются одними из самых надёжных и проверенных «годами». Ведь не зря их устанавливают на ряд европейских и американских марок.

Существенно повысить показатели надёжности силового агрегата удалось после неудачного выпуска мотора с объёмом 1.5 литра. Возможно, если бы не «полторушка», судьба двигателей серии 4B10 и 4B12 неизвестна.

Изменению подверглись: впускной ресивер, ДМРВ, шатунный механизм, система газораспределения, фазовращатели, установлен новый тип прошивки в электронный блок управления двигателем. Модели, поступающие в продажу на территорию стран СНГ, специально «задушены» по мощности к отметке 150 л.с. Это поясняется величиной налоговых платежей свыше ограничения.

Ещё одна особенность. Несмотря на потребление горючего марки АИ-95, мотор неплохо справляется с АИ-92. Правда, после первых или очередных 100 000 км, начинается стук, нужна регулировка клапанов, так как отсутствуют гидрокомпенсаторы.

Характерные неисправности моторов линейки 4B10

• незначительный свист роликового подшипника компрессора. Проблема устраняется банальной заменой новым;
• стрекотание: характерная особенность силовых агрегатов данной линейки. Многие автовладельцы начинают нервничать по этому поводу, ничего страшного, это рабочий процесс;
• после 80 000 км пробега характерна вибрация мотора на низких оборотах, не превышающих 1000 – 1200 об/мин. Изношенность свечей зажигания, повреждение электрической проводки. Устраняется путём замены элементов системы зажигания, проверки кабелей на целостность мультиметром. На центральной консоли приборов систематически высвечивается ошибка системы зажигания;
• датчик коленвала преждевременно выходит из строя;
• шипящие звуки в области расположения бензонасоса. Нормальная работа двигателя, к которой следует привыкнуть.

Несмотря на некоторые малозначащие неполадки, силовой агрегат зарекомендовал себя с положительной стороны. Тяговитый, экономичный, неприхотливый, многочисленные отзывы автовладельцев подтверждают вышесказанное.

Мало кто знает, что на базе 4B10 был создан мотор с объёмом 2.4 литра специально для спорткаров, таких, как Mitsubishi Lancer Evolution и Mitsubishi Lancer Ralliart. Характеристики впечатляющие. Очередной раз убеждаешься в «силе» двигателя.

Регламент технического обслуживания мотора

Для двигателя 4a92 крайне важно какое масло выбирает лить автовладелец. Наилучшим выбором, который рекомендован изготовителем, является использование фирменного масла Mitsubishi 0W30, 5W30, 5W40, 10W30. Максимальный интервал замены составляет 15 000 км пробега

В случае динамичной езды частоту замены следует увеличить в два раза

Максимальный интервал замены составляет 15 000 км пробега. В случае динамичной езды частоту замены следует увеличить в два раза.

Многие автовладельцы не рекомендуют масло от производителя. Связанно это с тем, что двигатель 4a92 имеет в два раза больший ресурс на посторонних брендированных смазках. Использование масла Mitsubishi приводит к тому, что капремонт приходится проводить, когда одометр показывает 80-90 тыс. км пробега.

Регулировка клапанов необходима только на моторах без гидрокомпенсаторов. От правильности проведения данной операции зависит компрессия двигателя и расход топлива. Выполняя техническое обслуживание следует учесть, что в моторе 4a92 применяется схема DOHC, вносящая свои особенности в регулировку клапанов.

Зажигание и навесное оборудование редко требуют постороннего вмешательства. Главное вовремя менять свечи на 4a92, так как двигатель чувствителен к качеству искры. Мануал предписывает замену каждые 20 тысяч км пробега, не дожидаясь ухудшения параметров свечей зажигания.

Двигатель 4a92 с навесным оборудованием

Зарождение новой моторной установки

Двигатель собирают на заводе SPP. Его внедрение на модели автомобилей компании будет осуществляться последовательно. «Инновационные технологии — новые задачи», — так официально заявили в администрации компании, намекая на то, что вскоре большая часть новых автомобилей будет оснащаться двигателями подобного типа. А пока что 4j10 MIVEC предусмотрен только на Лансер и АСХ.

Толчком для внедрения инновации стала специальная программа, являющаяся основной частью главного бизнес-плана корпорации под названием «Джамп 2013». Согласно ей компания ММ планирует достичь не только сокращения расхода топлива, но и экологического улучшения — до 25% уменьшения выбросов СО2. Однако и это не предел — идея развития Мицубиси Моторс к 2020 году подразумевает сокращение количества выбросов на 50%.

Выбросы СО2

В рамках этих задач, компания активно занимается инновационными технологиями, внедряет их, тестирует. Процесс идёт постоянно. По мере возможности увеличивается количество автомашин, оснащённых чистым дизельным мотором. Усовершенствованиям подвергаются также бензиновые моторы. Одновременно компания ММ работает над внедрением электрокаров и гибридов.

4Б11Т

Характеристики

Характеристики

Пиковая мощность и крутящий момент 280 л.с. (276 л.с., 206 кВт) и 422 Нм (311 фунт-фут) относятся к моделям Lancer Evolution на японском рынке, а значения 295 л.с. (291 л.с., 217 кВт) и 407 Нм. (300 фунт-футов) для моделей для рынка США.

4B11T — первый двигатель в серии Lancer Evolution, в котором используется блок цилиндров из литого под давлением алюминия по сравнению с чугунным блоком, который использовался в предыдущем двигателе 4G63 с турбонаддувом, который приводил в действие все предыдущие модели. Вес двигателя был уменьшен на 12 кг (26 фунтов) по сравнению с 4G63, даже с добавлением цепи привода ГРМ вместо ремня и системы непрерывной регулировки фаз газораспределения MIVEC на впускном и выпускном распредвалах (4G63 имел систему фаз газораспределения MIVEC. & подъемник типа переключения только на впуске). Обновленный турбокомпрессор обеспечивает до 20 процентов более быстрый отклик при более низких оборотах двигателя по сравнению с предыдущим 4G63. В 4B11T предлагает более широкий кривой крутящий момент, производя больший крутящий момент , чем 4G63 на все обороты двигателя, чему двигатель квадратного отверстия и ход конструкции, как мера 86 мм (3,39 дюйма). Хэши тахометра Redline начинаются при 7000 об / мин, с отсечкой топлива (истинная красная линия) при 7600 об / мин для защиты двигателя.

Полузакрытая конструкция палубы, интегрированная лестничная рама и крышки коренных подшипников с четырьмя болтами способствуют повышению прочности, долговечности двигателя и снижению уровня шума в воздухе . В отличие от 4G63, в 4B11T не используется балансирный вал . Полуплавающие поршни 4G63 были заменены полностью плавающими поршнями для 4B11T. Алюминий также используется для корпуса цепи привода ГРМ и крышки головки блока цилиндров. Двигатель оснащен дроссельной заслонкой с электронным управлением, изометрическим алюминиевым впускным коллектором с короткими отверстиями и выпускным коллектором из нержавеющей стали, расположенным в задней части двигателя. Использование клапанного механизма прямого действия устраняет необходимость в конфигурации с роликовым коромыслом, ранее использовавшейся в 4G63. 4B11T имеет встроенные полые распределительные валы, а его уплотнения штока клапана интегрированы с седлами пружины. Внутренние компоненты двигателя 4B11T были усилены, чтобы выдерживать высокие уровни наддува .
