Двигатели 1kd-ftv (3,0 л), 2kd-ftv (2,5 л) — механическаячасть

Ходовая и рулевое управление

В общих чертах подвеска внедорожника создана для России.
Все замены и ресурсы вписываются с предложенные регламентом сроки. Но есть
нюансы, которые стоит обсудить.

Нижние литые рычаги внушают чувство уверенности и спокойствия на бездорожье

К примеру, больное место практически всех Тойот в виде
стука в рулевой колонке никуда не делось и преследует владельцев Prado 150 при езде по
неровностям по сей день. К появлению постороннего шума приводит суммарный люфт
в соединении нижнего вала с подшипником и шлицевым соединением. Кардинально
проблема решается либо заменой всего узла в сборе, либо колхозными доработками
с установкой дополнительного стопорного кольца. Грешить на рулевые тяги и
наконечники при появлении первых стуков не стоит, по крайней мере, пока пробег
не перевалил за 150 000 км.

Нередкое явление для Прадо – наклон кузова вправо. В
сервисе обычно меняют местами пружины спереди, по этому поводу есть даже
официальный бюллетень. Но иногда крен создает система KDSS — стабилизаторы
поперечной устойчивости активного типа. Такое явление устраняется либо регулировкой
давления, либо заменой гидроцилиндров. Чтобы не тратить по 50 тысяч р. за
штуку, некоторые владельцы выкидывают «норовистую» систему и ставят обычные
стабилизаторы, хотя лучше и проще периодически менять жидкость в контуре.

Блок системы KDSS любит чистое масло
Исполнительные цилиндры иногда текут, требуя замены

Пневмоподвеска

При покупке подержанного TLC Prado 150 с задней пневмоподвеской
придется учитывать, что система чувствительна к критическим перегрузкам. Бывает,
что рвутся баллоны, и ремонт только одной подушки может обойтись в пару
десятков тысяч рублей. При интенсивной эксплуатации с максимальными нагрузками
(чаще — бездорожье в сочетании с агрессивным стилем езды) компрессор также
нередко выходит из строя. Элементарными признаками этой проблемы является
длительное поднятие на высоту или самовольное уменьшение клиренса при продолжительной
стоянке с выключенным двигателем. Чтобы не рисковать в этом плане, при покупке
подержанного Prado 150, придется проверить работу системы, как следует.

В остальном ни подвеска, ни рулевое управление владельцев не
озадачивает. Рычаги и амортизаторы спокойно проезжают по 150-200 ткм, если не
злоупотреблять преодолением рельефа на неадекватных скоростях. Даже втулки
стабилизатора держатся по 120-140 ткм

Toyota 2.0/2.2 D-4 D

Краткое описание:

— 4-цилиндровый

— 16-клапанный

— система питания Common Rail

— турбонаддув

— для легковых автомобилей компактного и среднего класса и SUV

Наибольшее распространение двигатели серии AD получили в Avensis II после рестайлинга. Чтобы не было никакой путаницы, уточняем: до рестайлинга в 2003-2006 гг. в Авенсис второго поколения использовался дизель 2.0D-4D серии 1CD-TV, а после рестайлинга в 2006-2008 гг. серии 1AD/2AD-FTV.

Тойота разрабатывала дизельные двигатели серии AD полностью с нуля. Алюминиевый блок получил чугунные гильзы цилиндров, а в системе питания Common Rail использовались форсунки DENSO, несомненное преимущество которых – высокая надежность. Ресурс форсунок — 250 тыс. км не предел, а в случае необходимости они поддаются восстановлению. К сожалению, стоимость новой форсунки 18-19 тыс. рублей, что существенно превышает стоимость популярной европейской Bosch – около 12 тыс. рублей. В двигателях последнего поколения уже используются пьезоэлектрические форсунки, восстановление которых невозможно.

С 2008 года все двигатели серии AD оснащаются фильтром твердых частиц, а 2,2-литровый версии D-CAT с самого начала получил DPF-фильтр в качестве стандартного оборудования с расширенной системой очистки DPNR. Кстати, мотор 2.2 D-CAT стал единственным дизельным двигателем, попавшим в линейку силовых агрегатов Lexus.

К сожалению, значительное число двигателей серии AD, собранных до 2009 года пострадали, от производственного дефекта — эрозия блока двигателя на стыке с ГБЦ. Производитель отозвал большое число двигателей по гарантии. В настоящее время данной проблемы не существует.

Эксплуатация и типичные неисправности

Конструктивный дефект двигателя серии AD сильно подорвал репутацию Тойоты – новый Avensis II пользовался на рынке меньшим спросом, чем первое поколение, а версий D-CAT клиенты избегали, опасаясь высокой стоимости обслуживания.

Эрозия блока двигателя

Со временем на стыке алюминиевого блока и алюминиевой головки блока цилиндров появляются микрополости. Охлаждающая жидкость начинает попадать в масло. Ремонт требует снятия головы, замены прокладки и шлифовки блока, с целью избавления от полостей. Такую процедуру можно провести всего один раз, так как после  повторного шлифования существует риск удара поршня по клапанам. Дефект проявляется после 100-180 тыс. км, в зависимости от условий эксплуатации. Во многих автомобилях (в основном Авенсис второго поколения) двигатель был отремонтирован или заменен по гарантии. Вероятно, одна из причин появления проблемы – реакция металла на взаимодействие с охлаждающей жидкость. Если на проблемный автомобиль гарантия не распространяется, тогда для ремонта необходимо подготовить около 60-70 тыс. рублей.

Сажа в двигателе

К сожалению, моторы серии AD склонны постепенно накапливать большое количество сажи во впускном коллекторе, а затем и в камере сгорания. Проблема решается с помощью очистки специальными жидкостями.

Низкий ресурс двойного маховика

Чем сильнее двигатель, тем большую нагрузку испытывает двухмассовый маховик. Для двигателя 2AD его стоимость составляет до 40 000 рублей!

Технические характеристики Toyota 2.0/2.2 D-4 D

Версия	1AD-FTV — 124	1AD-FTV — 126	2AD-FTV — 136	2AD-FTV — 150	2AD-FTV — 177
Система впрыска	Common Rail	Common Rail	Common Rail	Common Rail	Common Rail
Рабочий объем	1995 см3	1995 см3	2231 см3	2231 см3	2231 см3
Расположение цилиндров / количество клапанов	R4/16	R4/16	R4/16	R4/16	R4/16
Мощность	124 л,с./4000	126 л.с./4000	136 л.с./4000	150 л.с./4000	177 л.с./4000
Макс.  крутящий момент	310 Нм /   1600-2400	300 Нм /   1800-2400	310 Нм /   2000-2800	310 Нм /   2000-3200	400 Нм /   2000-2600
Привод ГРМ	цепь	цепь	цепь	цепь	цепь

Применение двигателя 2.0 D-4 D 1 AD/2 AD

Этот двигатель используется и по сей день, но за время своего существования претерпел несколько изменений. В линейке силовых агрегатов текущей Toyota Corolla (Е18) этот двигатель отсутствует.

Lexus IS220d: 05.2010-03.2013

Toyota Auris I: с 10.2006

Toyota Avensis II: 10.2005-11.2008

Toyota Avensis III: с 02.2009

Toyota Corolla: с 10.2006

Toyota RAV4 III: с 11.2005

Toyota RAV4 IV: с 12.2012

Toyota Verso/Corolla Verso: с 10.2005

Оценка: ☆☆

Сложно считать этот двигатель успешным. Погоня за современными технологиями и снижение издержек при производстве привели к созданию несовершенной конструкции. Раскрывшийся конструктивный дефект имеет действительно большие масштабы и не допустим в современных двигателях. Утешением послужит тот факт, что в 2009 году проблема была решена, и дизель серии AD стал не опасен.

Альтернатива

Чуть более прожорливый бензиновый 1,8-литровый двигатель позволит сохранить душевное спокойствие.

Регламент технического обслуживания

Двигатель чувствителен к тому, какое масло лить в двигатель. Интервал замены составляет 10 тысяч километров. Автолюбители советуют сократить дистанцию, которую рекомендует мануал вдвое. В случае неправильного выбора масла для 1KD FTV наибольшему износу подвергаются:

• цилиндропоршневая группа;
• распредвал;
• коленвал;
• масляная помпа;
• масляный фильтр;
• маслосъемные колпачки;
• свечи зажигания на 1KD FTV;
• элементы гбц.

Коленвал

Распредвалы в головке блока цилиндров

Воздушный фильтр служит различный период времени на микроавтобусах и внедорожниках, на которых устанавливается 1KD FTV. Связано это с отличающимися условиями среды, в которой эксплуатируются транспортные средства. Интервал замены может колебаться от 7 до 30 тыс. км. Возросший расход топлива и потеря динамических характеристик также говорят о необходимости замены фильтра.

Головка блока цилиндров

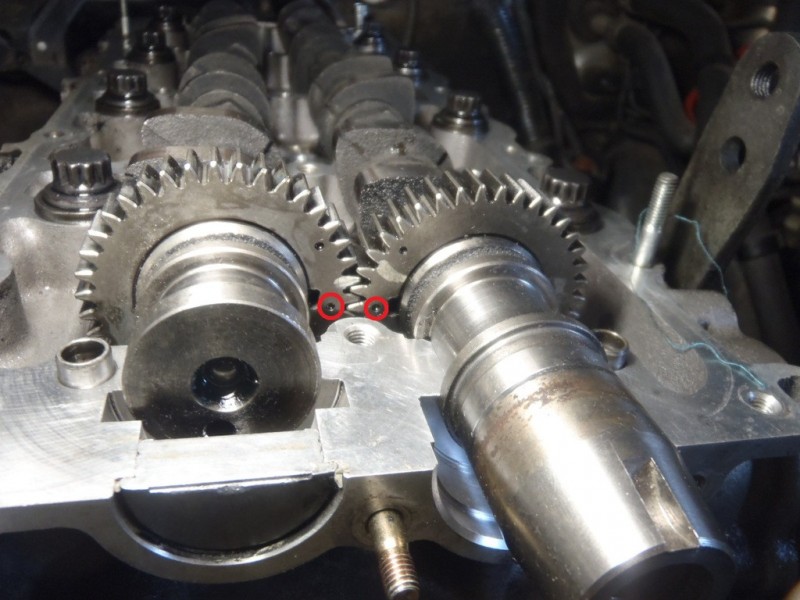

Распредвалы со специальными метками

Впускной коллектор и выпускной коллектор не нуждаются в частом обслуживании, но многое зависит от того, какое масло и топливо используется в процессе эксплуатации. Нагар может быть существенным и препятствовать нормальной работе двигателя, поэтому при приближении пробега к 100 тысячам километров рекомендуется произвести чистку коллекторов.

Впускной коллектор

Характеристики двигателя 1VD-FTV

Двигатель Toyota 1VD-FTV

Двигатель Toyota 1VD-FTV по всем параметрам не уступает конкурентам.

Технические характеристики:

• годы выпуска – с 2007 по наше время;
• точный объём – 4461;
• мощность (л.с) – 202—286 (зависит от года выпуска);
• крутящий момент (Н/м) – 430—650 (также различаются по годам);
• степень сжатия – 16,8;
• периодичность замены смазки – 5 тыс. км.;
• допустимый расход масла – до 1 л на 1000 км;
• объём масла в двигателе – 9,2 литра;
• экологический класс – Евро 2, Евро 3, Евро 4, Евро 5;
• используемое топливо – ДТ;

• питание – Common Rail, ТНВД Denso HP4.;

• турбина – IHI VB36+VB37 Garrett GTA2359V;

• блок цилиндров из чугуна;

• количество цилиндров – 8 (расположение V);
• клапанов на цилиндр – 4;
• ход поршня – 96 мм;
• диаметр цилиндра – 86 мм;
• рабочая температура – нет данных;

• привод ГРМ – цепь;

• примерный ресурс – более 400 тысяч.

Моторы первых годов выпуска, поставляемые на российский рынок, имели 235 л.с. и 615 Нм, после обновления в 2015 году мощность увеличилась до 249 сил, а момент до 650. На эти показатели повлияло налогообложение нашей страны, в другие страны продавали агрегаты с показателями 265 или 272 лошади.

Расход топлива

Toyota Land Cruiser 200

Потребление дизеля Тойота Ленд Крузер 200 с постоянным приводом на все колёса, оснащённого двигателем 1VD-FTV в паре с 6-ступенчатым автоматом:

• городской цикл – 12 литров на 100 км;
• трасса – 9,1 л;
• средний расход – 10,2 л.

Lexus LX450

Потребление дизеля Lexus LX450 с таким же приводом и коробкой:

• город – 11,2;
• загородный цикл – 8,5;
• смешанный – 9,5.

Какие есть недостатки у 4VZ-FE?

Несмотря на всю простоту и практичность агрегата, неприятные стороны у него также есть. Во-первых, после 100 000 км движок начинает проявлять неслабый аппетит к маслу. Масложор остановить сложно. Требуется постоянная настройка ДВС, регулировка клапанов, так как нет гидрокомпенсаторов. Система впрыска иногда сильно богатит смесь, но тут нужно смотреть проблемы с ЭБУ, а не только с инжектором.

4VZ-FE со снятой клапанной крышкой

Также в отзывах отмечают такие возможные проблемы с агрегатом:

• очень дорогие запчасти и комплектующие для ремонта, стоимость не соответствует возрасту;
• крепежные части коленвала нередко изнашиваются, приходится менять всю деталь в сборе;
• замена свечей требуется часто, чтобы сохранить комфорт работы силовой установки;
• возможен перегрев из-за отказа одного из штатных вентиляторов системы охлаждения;
• случались трещины ГБЦ из-за пробитой прокладки, ее лучше сразу ставить новую при покупке ДВС;
• навесное оборудование не все надежное, из строя нередко выходит ГУР и рейка, генератор, стартер.

Но при рассмотрении проблем и недостатков силового агрегата 4VZ-FE стоит учитывать его возраст. Это заслуженный двигатель, который приносит больше пользы, чем проблем. Сама по себе «шестерка» вряд ли доставит проблемы, если при выборе контрактного мотора вы проверите оборудование и не станете платить деньги за уже изношенный агрегат.

Регламент технического обслуживания

Двигатель чувствителен к тому, какое масло лить в двигатель. Интервал замены составляет 10 тысяч километров. Автолюбители советуют сократить дистанцию, которую рекомендует мануал вдвое. В случае неправильного выбора масла для 1KD FTV наибольшему износу подвергаются:

• цилиндропоршневая группа;
• распредвал;
• коленвал;
• масляная помпа;
• масляный фильтр;
• маслосъемные колпачки;
• элементы гбц.

Коленвал

Распредвалы в головке блока цилиндров

Воздушный фильтр служит различный период времени на микроавтобусах и внедорожниках, на которых устанавливается 1KD FTV. Связано это с отличающимися условиями среды, в которой эксплуатируются транспортные средства. Интервал замены может колебаться от 7 до 30 тыс. км. Возросший расход топлива и потеря динамических характеристик также говорят о необходимости замены фильтра.

Головка блока цилиндров

Распредвалы со специальными метками

Впускной коллектор и выпускной коллектор не нуждаются в частом обслуживании, но многое зависит от того, какое масло и топливо используется в процессе эксплуатации. Нагар может быть существенным и препятствовать нормальной работе двигателя, поэтому при приближении пробега к 100 тысячам километров рекомендуется произвести чистку коллекторов.

Впускной коллектор

Характеристики двигателя модификации 1HD-FTE

1HD-FTE под капотом

Технические характеристики силового агрегата 1HD-FTE:

• блок цилиндров выполнен из чугуна,
• годы массового выпуска – начало в 1989-м, конец – в 2007-м,
• привод ГРМ – зубчатый ремень,
• степень сжатия – 18,8,
• точный объём – 4164 ,
• диаметры цилиндров – 94 миллиметров,
• ход поршня – 100 мм,
• допустимый расход моторного масла – 1 литр,
• используемое ДВС топливо – дизель,
• клапанов на один цилиндр – 4 шт,
• количество цилиндров – 6 шт,
• крутящий момент (н/м) – 380,
• мощность ДВС (л.с.) – 170+,
• объем масла в (1ХД-ФТЕ) двигателе – 11,4 л,
• периодичность полной замены смазки – 7 — 10 тысяч км,
• рабочая температура – н.д.,
• экологический класс – Евро-3.

Расход топлива

Ленд Крузер 100

Перечислим, сколько потребляет дизель 1HD-FTE, учитывая его модификацию.

1. Расход топлива (л/100 км) 1HD-FTE на Ленд Крузер 100 с постоянным полным приводом и 4АКПП, :
   • в городе – 15.8;
   • за пределами города – 10.8;
   • в смешанном цикле – 12.6;
2. У Ленд Крузер 100 с постоянным полным приводом, но 5МКПП, потребление дизеля (л/100 км):
   • в городе – 14.1;
   • за пределами города, на трассе – 10.8;
   • в смешанном цикле – 11.1;

Модификации мотора

ДВС 1HD-FTE — последний представитель линейки тойотовских 1HD двигателей, агрегирован цифровым ТНВД, более качественно охлаждающейся ГБЦ, распределительным валом 224/246, а также турбиной CT20B.

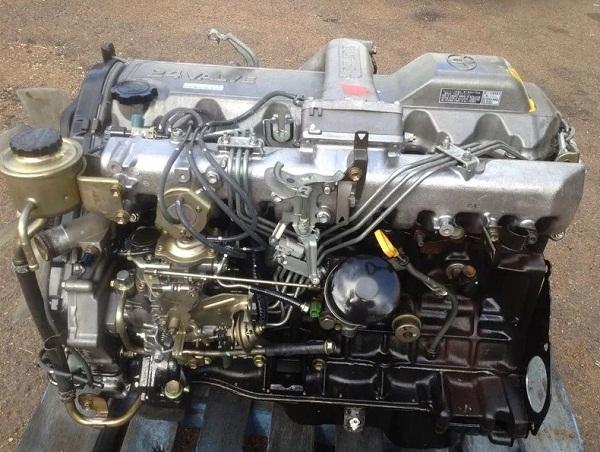

Силовой агрегат 1HD-FT

Предшественники:

1. 1HD-T — это модификация, на которой все надстройки устанавливались. Мотор с 8-клапанной головкой блока циллиндров и CT22-турбиной, 165-сильной мощности. Давление наддува составляло 0,48 бар.
2. 1HD-FT — силовой агрегат, производство которого стартовало в средине девяностых. Был оснащен уже 16-клапанной головкой и измененным распределительным валом. Давление турбины увеличено до 0,62 атмосфер, но по эконормам мощность пришлось занижать до 170 л.с.

Обзор неисправностей и способы их устранения

Сниженная степень сжатия вследствие залегания поршневых колец — достаточно частое явление. Капитальный ремонт в таком случае не обязательно потребуется, но провести ревизию поршней следует. Указанием на плохое состояние ЦПГ является повышенный расход масла.

Поршень на ревизии

Новые поршневые кольца

Если объёмы пожираемого двигателем масла велики, то отложения нагара и налета можно будет обнаружить везде. В том числе и на поверхности клапанов. Технические характеристики мотора в результате изменения сечения каналов ухудшаются.

Клапан в нагаре

После очистки клапана должен быть произведен его визуальный осмотр. Согласно указаниям производителя рекомендовано полностью менять все клапана, но практика показывает, что их износ не одинаков. Большинство после переборки могут послужить еще до 100 тыс. км. При наличии инструмента все манипуляции с гбц легко выполнимы своими руками.

Клапан после очистки загрязнений

Прокладка под головку блока цилиндров

Стоит ли покупать TLC Prado 150 с пробегом?

В завершение можно сказать, Toyota Land Cruiser Prado 150
даже и в подержанном состоянии является вполне приличным решением для любителей
приобрести качественный внедорожник по сносной цене. Слабые места, конечно,
есть, но даже после 150 000 км приобретать автомобиль в хорошем состоянии
можно не опасаясь за скорый износ какого-либо из основных агрегатов или
коррозию кузовных панелей, кроме капота.

Коррозия на капоте выглядит особенно возмутительно на машинах белого цвета и, как бы грустно это не звучало, для современной Тойоты такое – норма. Вот вам обзор Camry XV50 в качестве очередного примера

Если хочется получить от «Крузака» максимум надежности и
минимум потраченных часов в сервисе, то лучше выбрать 4-литровую версию без
пневмоподвески, но придется переплатить на заправках и в казну. От дизелей
отговаривать также не вижу особого повода, нужно лишь обеспечить такого Prado достойным
обслуживанием и качественной соляркой, ну и 3-литровый дизель до 2013 года
лучше обойти стороной.

До рестайлинга 2017 года пробег можно посмотреть только на приборной панели. Дублей в блоках нет. Если его откорректировали, то оценивать километраж останется только косвенно по износу авто. После 2017 года возможность точной проверки уже присутствует

Найти подержанный Toyota Land Cruiser Prado 150 в хорошем состоянии и с родным
пробегом будет тяжело. Также стоить помнить, что достойные варианты на рынке
б/у машин подолгу не застаиваются, даже при заметной переоценке. Если
объявление «висит» несколько недель, то ехать и проверять его уже нет никакого
смысла.

Описание особенностей двигателя и этапов его разработки

В 2000 году компания Toyota Motor Corporation решила усовершенствовать двигатель 1KZ. Доработок планировалось внести много, поэтому двигатель получил собственное название 1KD FTV. От своего трехлитрового предшественника новая силовая установка переняла основные конструктивные решения. Так, например, система с двумя балансировочными валами встречается на обоих двигателях.

Коробка приводов силовой установки 1KD FTV

Двигатель 1KD FTV имеет классическую компоновку. ЦПГ расположена вертикально, рядно. Порядок работы цилиндров — 1-3-4-2. Основная часть отливается из чугуна. Мотор 1KD FTV изготавливается по безгильзовой технологии.

Продольный разрез мотора

Поперечный разрез мотора

Поршни отливаются из алюминиевого сплава. Их охлаждение происходит струями масла, создаваемыми форсунками, расположенными внизу цилиндров. Особенностью моторов 1KD FTV является высокая тепловая нагрузка на элементы ЦПГ. Из-за этого возможно возникновение растрескивания поршня и последующий капремонт. Для устранения данного конструктивного недочета в 2011 году изготовителем была разработана новая форма поршня. Данная форма также исключила ситуацию, когда двс гнет клапана.

Направление установки и специальная форма поверхности поршня

Honda 2.2 i- CTDi

Краткое описание:

— 4-цилиндровый

— 16-клапанный

— система питания Common Rail

— турбонаддув

— для легковых автомобилей компактного и среднего класса и SUV

Странно, что первый в истории Honda дизельный двигатель 2.2 i-CTDi был представлен совсем недавно – в 2003 году. Ране использовались дизели Isuzu и Rover, которые были далеки от идеала. Дебют собственной конструкции прошел успешно – двигатель оказался на редкость удачным. Он обеспечивает достойную динамику и при этом довольствуется небольшим количеством топлива. Проблемы с ним возникают крайне редко.

Конструкция двигателя соответствует требованиям, предъявляемым современным дизелям – алюминиевый блок, система питания Common Rail с электромагнитными форсунками фирмы Bosch, турбокомпрессор переменной производительности. Приемник – двигатель 2.2 i-DTEC появился в 2008 году.

Эксплуатация и типичные неисправности

Автомобили, оснащенные первым дизельным двигателем разработанным Хондой, располагали хорошей динамикой и потребляли мало топлива. Неисправности возникали редко и обычно только в автомобилях первых лет производства.

Трещины в выпускном коллекторе

Встречались в автомобилях первых партий.

Проблемы с цепным приводом ГРМ

Из-за недостаточного количества смазки иногда возникали проблемы с натяжителем цепи ГРМ.

Турбокомпрессор

Порой обнаруживался люфт вала турбины.

Технические характеристики Honda 2.2 i-CDTi

Версия	2.2 i -CTDi — 140
Система впрыска	Common Rail
Рабочий объем	2204 см3
Расположение цилиндров / количество клапанов	R4/16
Максимальная мощность	140 л.с./4000
Максимальный крутящий момент	340 Нм/2000
Привод ГРМ	цепь

Применение двигателя 2.2 i- CTDi

140-сильный дизельный двигатель широко применялся в моделях Accord, Civic и CR-V, а так же в шестиместном минивэне FR-V.

Honda Accord: 01.2004-07.2008

Honda FR-V: 07.2005-09.2009

Honda CR-V: 02.2005-09.2006

Honda CR-V: 01.2007-12.2010

Honda Civic: 01.2006-01.2011

Оценка: ☆☆☆☆☆

Если бы все остальные дизели вызывали бы так мало проблем, как двигатель 2.2 i-CTDi, владельцы были бы в восторге. Неисправности чаще всего возникают из-за ошибок в эксплуатации, а не из-за конструктивных просчетов.

Альтернатива

2-литровый бензиновый двигатель – классический мотор для различных моделей Honda.

Что по моторам?

TLC Prado
150 на российский авторынок поставлялся с 4 моторами:

• 2 бензиновых — 2,7 и 4 литра;
• 2 турбо-дизеля 2,8 и 3 л.

Шесть неугомонных цилиндров или черная дыра под капотом

6-цилиндровый V-образный бензиновый мотор (1GR-FE) на 4 литра — флагман в линейке. После рестайлинга и оснащения системой Dual-VVT-i предлагает владельцу обуздать мощь в 282 л.с. До модернизации его прототип выдавал лишь 249 л.с. Обвинять мощный двигатель в серьезных проблемах не приходится. При бережном уходе, своевременном ТО он сможет преодолеть отметку в 400 тысяч км, споткнувшись лишь однажды об замену цепи в промежутке между 250 и 300 ткм.

1GR-FE на замене цепи

Если в чем-то и можно по серьезному обвинить флагманский
агрегат, так это в «прожорливости». Благо это с лихвой окупается минимальными
расходами на ремонт. При этом, если приборы показывают расход по трассе 10
л/100км в действительности это все — 13. Также обстоят дела и с городом –
съесть 25 литров на «сотню» в таком режиме для него раз плюнуть и не
покраснеть.

Плюсом ко всему, жадность двигателя к топливу дополняет
высокий транспортный налог. В общем мотор хороший, но при всем этом на него ещё
нужно решиться.

Дешевле, но меньше ресурса

2TR-FE — малогабаритный 4-цилиндровый бензиновый мотор.
На фоне 1GR-FE он кажется не серьезным, предлагая всего 163 л.с. Да, он менее
затратный по части топлива, но для столь крупного внедорожника оказался
слабоват. В результате, из него часто приходится «выжимать по максимуму», что не
могло не сказаться на ресурсе. Если примерный срок работы нового 2TR-FE при
бережном отношении около 400 тысяч км, то при агрессивной эксплуатации этот
километраж может снизиться до 250-300 тысяч.

По «железу» агрегат тоже достаточно беспроблемный, если
что-то и вызывает заморочки у владельца, так это форсунки, чувствительные к
качеству топлива и навесное оборудование, среди которого самими слабыми
оказались стартер и генератор, а точнее их подшипники.

Новый дизель со старыми болячками?

Трехлитровый турбо-дизель 1KD-FTV (173 л.с) тоже не промах. Уже названные 400 000 км ему вполне по плечу и при этом расход топлива не будет вызывать нервный тик.

Затраты на солярку будут компенсированы частотой проблем.
Дизель свое возьмет при ремонте, особенно если запустите самое дорогое –
топливную систему. Что ТНВД, что форсунки терпеть не могут низкокачественного
топлива и к 120 ткм хотя бы одно из перечисленного способно дать сбой с
последующими тяжелыми финансовыми потерями.

Чтобы избавиться от рисков обрыва и встречи клапанов с поршнями, ремень ГРМ лучше менять чаще, чем требует регламент — каждые 100 тысяч км

Моторы 1KD-FTV первых годов выпуска «страдают»
растрескиванием поршней из-за высокой хрупкости металла. Ресурс такого
двигателя порой не дотягивал и до 100 000 км. В 2013 году путем очередной
ревизии поршней проблема практически сошла на нет и случаи поломок на ранних
пробегах почуяли на себе лишь единицы.

Да-да, поломкой поршней страдают не только немецкие моторы

Турбину тоже не назвать «сильной» стороной. Предел её
ресурса колеблется в пределах 200-250 000 км. Ожидаемо, уязвимой частью также
оказался клапан ЕГР, забиваемый сажей. Каждые 50–60 ткм следует чистить
интеркулер вместе с впускным коллектором. Чтобы избежать заморочек, владельцы прошивают
ЭБУ двигателя для работы без EGR.
Чип-тюнинг тут только на пользу ресурсу.

Турбина оказалась не самой живучей для дизельного двигателя

Тихий и помешан на экологии

«Тихий» 2,8-литровый дизель с
маркировкой 1GD-FTV поставляется для комплектации Prado с 2015 г.
Последняя версия EURO 6
буквально напичкана различными технологиями для защиты экологии. Несмотря на
меньший объем по сравнению с более шумным 1KD-FTV, его крутящий момент вырос на
25%, обеспечив 177 л.с. Однако, ресурс 1GD-FTV почти в 2 раза меньше по сравнению с другими
моторами — около 250 000 км.

1GD-FTV

Слабое место помешанного на экологии дизеля — опять же форсунки (Delphi).
Из-за повышенной чувствительности к качеству топлива, они могут «отказаться»
работать после 100–120 тысяч.

Периодическая чистка впускного тракта и клапана EGR необходима для любого современного дизеля. Либо можно раз и навсегда отключить рециркуляцию выхлопа программно

Охлаждение — как общая проблема

С системой охлаждения на том или ином моторе всё было
ожидаемо – у всех текут помпы и Прадо «болезнь» не обошла стороной.
Антифризовые сопли можно увидеть не только по разъемам насоса, но и в местах
соединений патрубков к радиатору.

Двигатель 1CD-FTV устанавливается на автомобили:

Toyota Avensis

Toyota Avensis
(06.2006 — 01.2009)

рестайлинг, универсал, 2 поколение, T250

Toyota Avensis
(06.2006 — 01.2009)

рестайлинг, лифтбек, 2 поколение, T250

Toyota Avensis
(06.2006 — 01.2009)

рестайлинг, седан, 2 поколение, T250

Toyota Avensis
(02.2003 — 12.2006)

универсал, 2 поколение, T250

Toyota Avensis
(02.2003 — 12.2006)

лифтбек, 2 поколение, T250

Toyota Avensis
(02.2003 — 12.2006)

седан, 2 поколение, T250

Toyota Avensis
(10.2000 — 03.2003)

рестайлинг, лифтбек, 1 поколение, T220

Toyota Avensis
(10.2000 — 03.2003)

рестайлинг, универсал, 1 поколение, T220

Toyota Avensis
(10.2000 — 03.2003)

рестайлинг, седан, 1 поколение, T220

Toyota Avensis
(10.1997 — 01.2001)

лифтбек, 1 поколение, T220

Toyota Avensis
(10.1997 — 01.2001)

универсал, 1 поколение, T220

Toyota Avensis
(10.1997 — 01.2001)

седан, 1 поколение, T220

Toyota Avensis Verso

Toyota Avensis Verso
(10.2003 — 02.2009)

рестайлинг, минивэн, 2 поколение

Toyota Avensis Verso
(08.2001 — 09.2003)

минивэн, 2 поколение

Toyota Corolla

Toyota Corolla
(05.2004 — 02.2007)

рестайлинг, хэтчбек 3 дв., 9 поколение, E120

Toyota Corolla
(05.2004 — 02.2007)

рестайлинг, хэтчбек 5 дв., 9 поколение, E120

Toyota Corolla
(05.2004 — 02.2007)

рестайлинг, седан, 9 поколение, E120

Toyota Corolla
(05.2004 — 02.2007)

рестайлинг, универсал, 9 поколение, E120

Toyota Corolla
(08.2000 — 06.2004)

универсал, 9 поколение, E120

Toyota Corolla
(08.2000 — 06.2004)

хэтчбек 5 дв., 9 поколение, E120

Toyota Corolla
(08.2000 — 06.2004)

хэтчбек 3 дв., 9 поколение, E120

Toyota Corolla
(08.2000 — 06.2004)

седан, 9 поколение, E120

Toyota Corolla
(01.1999 — 10.2001)

рестайлинг, хэтчбек 3 дв., 8 поколение, E110

Toyota Corolla
(01.1999 — 10.2001)

рестайлинг, универсал, 8 поколение, E110

Toyota Corolla
(01.1999 — 10.2001)

рестайлинг, хэтчбек 5 дв., 8 поколение, E110

Toyota Corolla
(01.1999 — 10.2001)

рестайлинг, седан, 8 поколение, E110

Toyota Corolla Verso

Toyota Corolla Verso
(02.2004 — 05.2007)

минивэн, 2 поколение, AR10

Toyota Corolla Verso
(05.2001 — 01.2004)

минивэн, 1 поколение, E120

Toyota Previa

Toyota Previa
(06.2003 — 01.2006)

рестайлинг, минивэн, 2 поколение, XR30

Toyota Previa
(02.2000 — 09.2003)

минивэн, 2 поколение, XR30

Toyota RAV4

Toyota RAV4
(08.2003 — 12.2005)

рестайлинг, джип/suv 3 дв., 2 поколение, XA20

Toyota RAV4
(08.2003 — 12.2005)

рестайлинг, джип/suv 5 дв., 2 поколение, XA20

Toyota RAV4
(05.2000 — 08.2003)

джип/suv 3 дв., 2 поколение, XA20

Toyota RAV4
(05.2000 — 08.2003)

джип/suv 5 дв., 2 поколение, XA20

Технические особенности 1HD-FTE

Производство 1HD стартовало в 1990 году. Шестицилиндровый двигатель сменил старый 12H-T с аналогичной сборкой. Чугунный блок цилиндров у ДВС c ⌀цилиндра 94 мм оборудован коленвалом с ходом поршня в 100 мм. Объём двигателя приличный, и равен 4,2 л.

Чугунный блок цилиндров 1HD-FTE

Накрывает цилиндры 1HD-T головка блока с 1 распредвалом . На каждый цилиндр 2 клапана. 8 — миллиметровые ножки клапанов, ⌀впускных– 42,5 мм, ⌀выпускных–36 мм. У более современных 1HD-FTE головка блока с двумя распредвалами, ножка клапана 7 мм, диаметр впускных 33 мм, выпускных — 30,5 мм.

ГБЦ 1HD-FTE

Плановая замена ремня ГРМ предусматривается через 100 тыс. км пробега. Если основной пробег городской, то через 80 000 км.

У дизелей 1HD стоит турбокомпрессор Toyota CT26, надувающийся 0,48 bar, и 0.62 bar – на FTE.

Турбокомпрессор Toyota CT26

У двигателей 1HD-FTE– улучшенное охлаждение форсунок и новые седла у выпускных клапанов, турбина CT20B, степень сжатия 18,8, что на две десятых больше, чем у прородителя. Объём моторного масла увеличен, а механический ТНВД заменён на электронно-цифровой, крышка у клапанов изменена, а на место 224/246 начали ставить распределительные валы 216/246. В результате – более высокие показатели момента и мощности.

Рядные двигатели серии 1 HD выпускали до 2009 года, затем их сменили дизеля 1VD.
