Особенности конструкции автомобильного двигателя змз-402

Двигатель ЗМЗ-402

Двигатели ЗМЗ 402-й серии — неприхотливы в эксплуатации и
достаточно просты в техническом обслуживании. Бензиновые, с
карбюратором, имеют по 4 в ряд расположенных цилиндра.

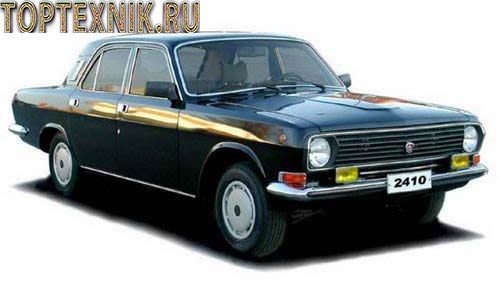

Устанавливались преимущественно на автомобили ГАЗ: «Волгу» и
«Газель».

В конструкции двигателя учтено удобство обслуживания его в процессе эксплуатации. С левой стороны двигателя расположены бензиновый насос 11, стартер 13, распределитель зажигания 8, указатель давления масла и датчик 29 указателя давления масла, масляный фильтр 30, фильтр 32 тонкой очистки топлива, свечи 6 зажигания, с правой стороны — генератор 16, газопровод с сектором 14 регулирования подогрева смеси, сливной кран охлаждающей жидкости с тягой 17, кран отопителя кузова, датчик температуры воды и карбюратор 3. Смазка подшипников насоса охлаждающей жидкости осуществляется через пресс-масленку с правой стороны двигателя. Достаточность количества нагнетаемой смазки определяется визуально по выходу смазки из контрольного отверстия на корпусе насоса.
Регулирование зазора между коромыслами и клапанами производится при снятой крышке коромысел; доступ к ним очень удобен.

Схема двигатель ЗМЗ-402

Рабочий объем силового агрегата — 2,445 л, что позволяет
развивать мощность в 100 л. с. или 73,5 кВт. Степень сжатия
составляет 8,2 — это позволяет использовать бензин марки АИ-92.
Диаметр цилиндров и ход поршней — 92 мм. Общая масса агрегата —
181 кг. Выхлопная система имеет в составе рециркуляцию выхлопных
газов
, что значительно снижает загрязнение окружающей среды и
позволяет соответствовать нормам.

Головка блока ЗМЗ-402

Блок цилиндров составляет одно целое с верхней частью картера.
Он отлит под давлением из высокопрочного алюминиевого сплава. Блок
цилиндров разделен на две части горизонтальной перегородкой, в
которой сделаны четыре отверстия для установки гильз цилиндров.
Верхняя часть образует общую для всех цилиндров охлаждающую рубашку.
По контуру рубашки имеется десять бобышек для шпилек крепления
головки цилиндров. Нижняя (картерная) часть блока разделена на
четыре отсека поперечными перегородками, в которые устанавливаются
коренные подшипники коленчатого вала.

Каждая чугунная крышка подшипников закрепляется к блоку с
помощью двух 12-мм шпилек. Так как расточка блока происходит
вместе с крышками, их нельзя менять местами. Поэтому для удобства
им присвоены номера, выбитые на всех, кроме 1-й и 5-й.

К передней части блока закрепляется крышка ГРМ, выполненная из
алюминиевого сплава. А к задней — картер сцепления. Все соединения
притягиваются болтами крепления через паронитовые прокладки. 402
двигатель имеет общую для 4 цилиндров алюминиевую головку.
Крепление к блоку производится десятью 12- мм шпильками.
Прокладка ГБЦ изготавливается из асбеста, покрытого графитом,
и окантовывается армированным каркасом. Её минимальная толщина
составляет 1,5 мм.

Коленчатый вал — пятиопорный, с большой рабочей поверхностью
как шатунных, так и коренных подшипников. Вследствие этого удельные
нагрузки на подшипники сравнительно малы. Вкладыши коренных и
шатунных
подшипников изготовлены из стальной ленты, залитой
алюминиевым сплавом. Такие вкладыши способны воспринимать большие
нагрузки, сохраняя высокую работоспособность.

Распределительный вал опирается на пять подшипников, выполненных из сталебаббитовой ленты.
Седла клапанов изготовлены из легированного чугуна высокой твердости, выдерживающего высокую температуру и ударные нагрузки. Направляющие втулки клапанов выполнены из металлокерамики с высокими износостойкими качествами. Клапаны изготовлены из жаропрочной стали:
фаска тарелки выпускных клапанов заправлена более жаропрочным сплавом.
Все ответственные поверхности, подвергающиеся истиранию (кулачки и шейки распределительного вала, наконечники штанг толкателей, толкатели, коромысла, регулировочные винты коромысел и т. д.), изготовлены из специального материала и подвергнуты термической обработке. В верхнюю часть цилиндра установлены вставки, выполненные из кислотоупорного износоустойчивого чугуна.
Все трущиеся поверхности смазываются под давлением. В системе смазки установлен полнопоточный фильтр тонкой очистки с бумажным фильтрующим элементом.

У модификаций 402.10 и 4021.10 головки блоков разной толщины.
Это объясняется различными объемами камер сгорания. По сути,
головка 402.10 получается путём фрезирования нижней кромки головки
4021.10 на 3,6 мм.

505 серия двигателей

ЗМЗ 505 – один из распространенных в пост советском пространстве движков.

Главной особенностью данного мотора стало то, что он был разработан и выпущен во время перехода предприятия на выпуск 14 серии движков с более устаревшей 13. Поэтому по своему строению он больше напоминает симбиоз этих двух поколений.

В эксплуатацию, кроме оригинального ЗМЗ 505, попали некоторые его модификации.

Модифицированные варианты были более приближены к 14 поколению продукции Заволжского Моторного Завода, что значительно сказывалось на их характеристиках. А вот обычный ЗМЗ 505 имел всего 195 лошадиных сил, что относило его к более старым решениям.

К отличиям 505 модели стоит отнести:

  1. Отсутствие гидравлического компенсатора, используемого в приводе толкателей клапанов.
  2. Также нужно упомянуть другое расположение масляного фильтра, что повлекло за собой некоторые конструкционные изменения.

Данный двигатель ЗМЗ имел поддон, выполненный из железа. Карбюратор в нем был установлен один, модели К-114, и имеющий впускной коллектор.

Также встречаются движки, использующие дизель ЗМЗ. В некоторых газ-14 были установлены варианты с двумя карбюраторами, но встречаются они довольно редко.

ЗМЗ 505 в основном используется на машинах типа газ-2434, 31013 и 31012.
Так как разные модификации этого мотора имели ряд особенностей, их характеристики могут значительно отличаться. В то время, как обычная модификация 505 имела максимальную мощность 195 лошадиных сил, то его улучшенные варианты, отличающиеся десятичными значениями после номера модели, могли иметь от 200 до 235 лошадиных сил.

Подробные технические характеристики:

ПАРАМЕТРЫ ЗНАЧЕНИЕ
Рабочий режим 4-тактный
Количество цилиндров 8
Степень сжатия топлива 8.5
Крутящий момент во время работы коленчатого вала 2500 об/мин 412 Нм
Номинальная мощность при скорости вращения коленчатого вала в 3400 об/мин 195 л. с. (147 кВт)
Минимальный показатель расхода топлива 275 г/л.с*ч
Масса движка 265 кг

История создания 402 двигателя

Изначально силовая установка разрабатывалась для автомобиля «Волга» с целью замены устаревшего ГАЗ-21. Конструирование проходило медленно, за это время мотор обзавёлся модификациями ЗМЗ-24Д и ЗМЗ-4021. Первое изделие поставили на конвейер в 1958 году, для того времени это новое устройство, которое планировалось эксплуатировать на ГАЗ-56. Однако автомобиль так и не выпустили, поэтому мотор перекочевал на Волгу-24. Эксплуатационные показатели двигателя на высоте, поэтому изделие начали применять и на других машинах.

Поскольку починка «24Д» обходилась дорого, двигатель просуществовал до 72 года. Впоследствии, мотор подвергся доработки и в 1980 сменил маркировку на «ЗМЗ-402». Говоря о 402 моторе, стоит подразумевать линейку изделий. За время эксплуатации двигатель переделывали и дорабатывали, пытаясь то приспособить под дешёвый бензин, то улучшить показатели горения. Базой оставалась модель ЗМЗ-402.10, на основе которой строились остальные установки. Узнаваемой чертой мотора флагманского мотора было новое, для того времени зажигание, позаимствованное у японского производителя «Honda». Год 96 ознаменовался выходом младшего собрата, «ЗМЗ-406», который превосходил предшественника по показателям. До 2006 года моторы выпускались параллельно, после, создание «402» было остановлено.

Порядок регулировки клапанов 402 двигатель

  • Демонтируйте шланги, подсоединённые к крышке клапанов и зажиганию;
  • Отсоедините привод газа, прикреплённый к заглушке клапанов мотора;
  • Демонтируйте заглушку клапанов, для этого снимите шесть фиксаторов, возможно, придётся снять воздушный фильтрующий элемент;
  • Демонтируйте свечи мотора;
  • Поставьте вытеснитель камеры «1» в верхнюю мёртвую точку: соедините метку «3» на шкиве с наплывом на остове мотора;
  • Демонтируйте заглушку трамблёра, контролируйте, чтобы положение ходового ролика совпадало с контактом камеры один. В противном случае проверните вал, повторите процедуру;
  • Отрегулируйте вентили: «1246» после прокрутите вал так, чтобы насечки шкива и остова совпали, отрегулируйте вентили «3578»;
  • Что бы отрегулировать вентиль, пошевелите вращательную пару, после, не прикладывая много сил, ударьте по ней молотком со стороны клапана;
  • Придерживая винт регулировки ключом на “11”, открутите гайку;
  • Проконтролируйте зазор, при необходимости отрегулируйте. Сколько миллиметров выставлять связано с нагрузками на двигатель, стандартная регулировка предусматривает 0,4мм;

  • Придерживая болт при помощи ключа или отвёртки, зафиксируйте деталь гайкой. Если зазор нужного размера, регулируйте следующий клапан, если нет – повторите настройку;
  • Соберите свечи, крышку, проводники в обратном порядке;
  • Заведите мотор, убедитесь, что каждый элемент механизма смазывается. В противном случае, отпустите фиксатор оси коромысла (камера “4”);
  • Выключите мотор, установите крышку клапанов, зафиксируйте болты, установите патрубки;
  • Запустите и прогрейте мотор, проконтролируйте отсутствие стука на агрегате. Правильная регулировка исключает металлический звон и цокот.

Как часто необходимо проводить настройку

В условиях эксплуатации автомобиля с высокой нагрузкой — перевозка тяжёлых грузов, езда по горам и на малой скорости, срок регулировки сокращается до 8-10 тыс. км. А если в бак заливается не соответствующий ГБЦ бензин, клапаны нуждаются в настройке уже каждые 5-6 тыс. км пробега. Иначе они прогорят, а двигатель потеряет компрессию.

Чтобы не сорвать резьбу в процессе регулировки клапанов, в начале откручивания и на последнем обороте закручивания гайку нужно вращать ключом очень плавно. Наконечники штанг клапанного механизма двигателя ЗМЗ-402 сделаны из дюралюминия, а не стали, как на ЗИЛ-130, например. Поэтому настраивать клапаны на слух крайне сложно. Бряцанье и стуки могут издавать:

  • изношенные кулачки распредвала;
  • неравномерно сработавшиеся носики коромысел;
  • выработанная ось;
  • расшатанные сухари пружин.

Клапаны с дефектным распредвалом не получится нормально отрегулировать. Поэтому целесообразнее будет заменить распределительный вал. То же касается и сработанных сухарей пружин, так как коромысла в этом случае будут упираться не в клапаны, а в чашки пружин.

Рекомендации

Клапана ЗМЗ-402 должны помещаться на свое место при сборке мотора. При правильных действиях объем камеры сгорания составит до 77 кубических сантиметров. Разница между вместимостью отсеков рассматриваемых двигателей, в зависимости от модификации, не должна превышать 2 куб. см. Через каждые 20 тысяч километров пути рекомендуется проводить подтяжку крепления ГБЦ и корректировку зазоров между клапанами и коромыслами.

При выполнении указанного процесса на горячем моторе, затяжка гаек после остывания агрегата окажется не полной. Это обуславливается значительной разницей между коэффициентами расширения шпилек, блок и головки приспособления. В связи с этим фиксацию всех крепежных деталей выполняют на холодном двигателе. Корпусные модели на отечественных машинах не требуют специального обслуживания, кроме своевременного дополнения масла, очистки от грязи, пыли и подтяжки соединений на резьбе.

Необходимость в проведении капитального ремонта

Специалисты автосервисов нередко предупреждают, что после проведения капитального ремонта ресурса двигателя ЗМЗ 402 инжектор хватит только на пятьдесят тысяч километров. Вопрос весьма спорный и зависит от многих обстоятельств.

Одно из них – качество установленных на автомобиль запасных деталей. Все же, отправляя силовой агрегат на ремонт незнакомому мастеру, нельзя заранее предугадать, какого качества детали будут установлены.

По сути, недобросовестное выполнение мастерами собственной работы и приводит к появлению подобных мнений и снижению ресурса двигателя. На самом деле качественно проведенный капитальный ремонт позволяет мотору пройти порядка 80 процентов от заложенного в него ресурса.

Основные характеристики и особенности ЗМЗ-405 (406)

Двигатель ЗМЗ-405 наиболее распространенный на автомобилях «Газель», «Соболь», «Баргузин» начал выпускаться с 2000 года. Первым автомобилем, на котором устанавливался 16-ти клапанный, четырех цилиндровый инжекторный двигатель с верхним расположением двух распределительных валов явился ГАЗ-3111 «Волга» бизнес-класса.

С 2004 года массово устанавливался на автомобилях «Газель» с различными модификациями.

Разработанный ЗМЗ-406 появился в составе автомобиля ГАЗ-3102 «Волга» с установленной инжекторной системой. На автомобилях «Газель» двигатель ЗМЗ-406 работает с использованием карбюратора К-151 и электронной системой управления зажиганием. Блок управления МИКАС 5.4, МИКАС-7.1, ИТЭЛМА VS 5.6 или СОАТЭ на основе полученных сигналов с датчиков положения коленчатого вала, температуры охлаждающей жидкости, абсолютного давления и детонации распределяет точное образование искры на электродах свечей и производит на разных режимах двигателя коррекцию угла опережения зажигания. Это наиболее простой вариант использования электронной системы управления, так как блок не участвует в регулировании топливоподачи.

Основные характеристики двигателя ЗМЗ-406:

— конфигурация – рядный;

— блок цилиндров – чугун;

— число цилиндров – 4;

— диаметр – 92 мм;

— объем – 2,28;

— ход поршня – 86;

— степень сжатия – 9,3;

— материал ГБЦ – алюминий;

— максимальная мощность – 145 л.с. при 5200 об/мин;

— годы производства – 1993-2008.

Одной из особенностей 406-го (и 405-го, соответственно) явилось внедрение в систему газораспределительного механизма гидрокомпенсаторов, исключающая регулярную регулировку тепловых зазоров клапанов. Удачная конструкция гидрокомпенсаторов позволила корректно выстраивать зазоры на разных режимах двигателя.

В приводе газораспределительного механизма для обеспечения синхронного вращения двух распределительных валов используются две цепи – нижняя и верхняя. Нижняя цепь передает вращение от коленчатого вала промежуточному. От промежуточного вала верхняя цепь передает вращение двум распределительным валам – впускному и выпускному. Согласно инструкции завода-изготовителя замена цепей производится через каждые 75 тыс. км пробега, но часто при проверке натяжения выявляется, что пробег для замены можно увеличить и в реальной эксплуатации цепи работаю без замены до 250 тыс. км. Возникают и совершенно противоположные случаи, когда цепи вытягиваются, не достигнув установленного предельно допустимого пробега. Причинами быстрого износа цепей служат использование материала коммерческого производства (контрафактные) и импортного изготовления. Необходимо отметить, что двигатели ЗМЗ-406 и ЗМЗ-405 работают великолепно в случае использования при ремонте оригинальных запасных частей, производимых Заволжским моторостроительным заводом.

Основные характеристики двигателя ЗМЗ-405:

— конфигурация – рядный;

— блок цилиндров – чугун;

— число цилиндров – 4;

— диаметр – 95,5 мм;

— объем – 2,46;

— ход поршня – 86;

— степень сжатия – 9,4;

— материал ГБЦ – алюминий;

— максимальная мощность – 152 л.с. при 5200 об/мин;

— годы производства – с 2000.

Регламент обслуживания ЗМЗ 402

Официальный мануал содержит сроки замены расходных материалов, чтобы двигатель ЗМЗ 402 прослужил весь заявленный ресурс:

  • моторное масло через 10000 км;
  • охлаждающая жидкость после 60000 км или 2 лет эксплуатации;
  • регулировка тепловых зазоров клапанов каждые 15000 км;
  • протяжка гаек ГБЦ каждые 20000 км;
  • картридж воздушного фильтра служит 20000 км, а топливный фильтр 30000 км.

Изначально в устройство ДВС заложены очень ненадежные прокладки. Пропитанный графитом асбестовый лист толщиной 1,5 мм между блоком и головкой нормально держит температуру, но от вибраций ослабляются гайки. Крышка ГРМ и поддон картера уплотняются паранитовыми прокладками, обладающими низким ресурсом и маслостойкостью.

ГРМ привод зубчатым колесом

Монтаж проводки на автомобиле Газель

Проводка на Газель 402 подразделяется на указанные зоны.

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация:

  1. Наиболее длинный и тонкий жгут предназначен для задней части;
  2. Более короткий – для салона;
  3. Наибольший по количеству проводов и разъемов – для подкапотного пространства.

Начало работ по замене проводки осуществляется из кабины:

  1. Закрепляем жгут в салоне;
  2. Протаскиваем второй жгут проводов под капот и закрепляем;
  3. Протаскиваем задний жгут по раме, соединяем разъемы, ориентируясь по расцветке проводов;

В подкапотном пространстве:

  1. Разделяем жгут на правую и левую стороны, ориентируясь по длине и разъемам;
  2. Подключаем коммутатор;
  3. Подаем провод на генератор;
  4. Соединяем регулятор напряжения;
  5. Подключаем катушку зажигания;
  6. Соединяем клеммы стеклоочистителя, реле поворотов;

В кабине:

  1. Подсоединяем разъем к блоку предохранителей;
  2. Подаем провод на отопитель;
  3. Соединяем на рулевой колонке переключатель света;
  4. На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы.

Выводы: используя заводскую или другой, можно самостоятельно заменить старые провода, придерживаясь условных и цветовых обозначений.

Каждый автолюбитель просто обязан следить за своим автомобилем и поддерживать его в хорошем состоянии, и очень многих водителей беспокоит достаточно большой расход топлива Газели 402. Двигатель и карбюратор этой модели отличаются надежностью, и не без оснований пользуются любовью народа, но, имеют небольшой недостаток, о котором и пойдет речь.

Инструкция по регулировке клапанов.

Необходимый инструмент:

  • отвертка.
  • ключ рожковый (10,12,13,14).
  • щупы измерительные на 0.35 и 0.45мм.

Необходимые запчасти и расходные материалы:

  • прокладка клапанной крышки. (обязательно).
  • герметик (если устанавливаете резиновую прокладку).
  • шланг отвода картерных газов (если высох).
  • шпильки, шайбы от умз 421, гайки, шайбы гровера (по желанию, если хотите убрать подтеки масла).

Как на змз-402 осуществляется регулировка клапанов?

Внимание — регулировка клапанов выполняется на холодном двигателе!

  1. Снимаем клапанную крышку.
  2. Подводим поршень в первом цилиндре верхней мёртвой точке такта сжатия.

Самый простой способ определить верхнюю мертвую в первом цилиндре — подвести метку на шкиве (демпфере) к отливке на передней крышке и сняв крышку трамблера убедиться, что бегунок смотрит на свечной провод идущий к первому цилиндру.

По большому счету можно это и не делать, достаточно совместить метку, при снятой клапанной крышке поболтать толкатели чтобы понять какие свободны (на инжекторе так и делал).

Если вы не видите метку, верхнюю мертвую точку можно найти вывернув свечу из цилиндра и вставив ответртку в свечной канал провернуть коленчатый вал.

  1. Регулируем выпускной клапан первого цилинда (0.35 мм.), выпускной клапан второго цилиндра (0.45мм), впускные клапаны первого и третьего цилиндров (0.45мм).
  2. Проворачиваем коленчатый вал на 360 градусов (полный оборот т.е. снова ставим на эту-же метку)
  3. Регулируем тепловой зазор выпускного клапана четвертого цилиндра (0.35 мм),выпускного клапана третьего цилиндра (0.45 мм), впускных клапанов второго и четвертого цилиндров (0.45 мм).
  4. Закрываем клапанную крышку, собираем навесное оборудование.

Если после прогрева вы слышите подстукивание клапанов допустимо уменьшить тепловой зазор с 0.45мм до 0.4мм. уменьшать зазор крайних клапанов нежелательно (сильно увеличивается вероятность прогара).

Небольшой тюнинг.

Двигатель змз-402 широко известен своей способностью поливать маслом дорогу, порой, кажется, что масло может просачиваться через стенки блока. Именно поэтому я, в начале статьи, рекомендовал купить шпильки и шайбы от двигателя умз-421.

Ранее, когда я сам регулировал клапаны, всем автовладельцам я рекомендовал переделывать стандартное винтовое крепление клапанной крышки на шпильки и гайки от УМЗ.

Никакой сложности в переделке нет, всё устанавливается БОЛТ-ON.

  1. За место винтов заворачивайте шпильки от УМЗ.
  2. На них одеваете прокладку (лучше пробковую, я пришел к этой переделке так как так ее монтаж значительно ускоряется).
  3. Устанавливаете на место клапанную крышку.
  4. Последовательно устанавливаете шайбы от УАЗ, гроверы и закручивайте гайки.
  • нет риска свернуть слабую резьбу в ГБЦ при установке клапанной крышки
  • значительно сокращается течь масла, так как, благодаря шайбам от УМЗ, меньше деформируется клапанная крышка.
  • упрощается установка пробковой прокладки.

Как часто необходимо регулировать клапаны?

Заводом-изготовителем установлен регламент по регулировке клапанного механизма — один раз 15.000 км, но, на практике, обычно клапана регулируют раз 40.000 км, или когда они застучат, в зависимости от того что случится раньше. При использовании гбо рекомендуется соблюдать регламент!

Особенности регулировки клапанов на змз-402 при установленном ГБО?

На тематических форумах часто можно найти рекомендацию — увеличить на 0,05 мм тепловой зазор для выпускных клапанов. в качестве обоснования увеличения теплового зазора, указывается повышенная температура горения газа.

делать это ни в коем случае не надо — разница в температуре выхлопа между бензином и газом не более 10%, вот вам наверное картинка:

Поверьте 10% в температуре выхлопа, это не существенная разница, а увеличенный зазор в клапанном механизме будет раздражать неприятным стуком, постоянно сбивающейся регулировкой и ускоренным износом.

На этом у меня сегодня всё. Я надеюсь что статья была вам полезна и полностью ответила на вопрос как на змз-402 осуществляется регулировка клапанов. если у вас остались вопросы или если вы хотите дополнить статью — пишите комментарии.

Оценка статьи:

Змз 402 инжектор своими рукамиСсылка на основную публикацию

Похожие публикации

Бензин аи 100 отзывы

Описание конструкции

Окончательная линейка мотора сформировалась в середине 1980-х годов. Существовало три основные модификации внизу линейки: ЗМЗ-4021.10 — двигатель со степенью сжатия 6,7 под бензин А-76. Основной мотор был ЗМЗ-402.10 со степенью сжатия 8,2 под бензин АИ-93. Возглавлял линейку мотор ЗМЗ-4022.10 с форкамерно-факельным зажиганием.

Блок цилиндров

Блок цилиндров отлит из высокопрочного алюминиевого сплава, термически обработан и пропитан специальной смолой для заполнения микропор и повышения герметичности. Блок цилиндров в различные времена изготовлялись по разным технологиям. ЗМЗ-21А отливались в кокиль, но начиная с ЗМЗ-24Д применили более массовый метод литьем под давлением. Однако начиная с 1980-х годов частично вернулись к кокильному литью. Если ЗМЗ-4022.10 имел исключительно кокильный блок а ЗМЗ-4021.10 под давлением, то ЗМЗ-402.10 встречались по обоим технологиям.

Помимо разной формы производства, блоки имели различную фиксацию гильз цилиндров. У кокильного блока существует верхняя плита в расточках которой устанавливаются гильзы и фиксируются по верхнему бурту. Блок под давлением имеет открытую вверх рубашку, с фиксацией гильз по их нижнему поясу.

Преимущество двигателя состояло в том, что он был прост в устройстве и обслуживании, неприхотлив, и способным выдерживать такие перегрузки, от которых, подчас другой двигатель быстро вышел бы из строя ( перегрев, работа в повышенной нагрузке и т.п.). Простота устройства давала возможность проводить сложный (но не капитальный) ремонт двигателя в обычной мастерской, при условии выдерживания всех требований завода — изготовителя. Надежность двигателя, в сочетании с его простотой, стали предпосылками к тому, что несмотря на то, что он был разработан много лет назад, находится в эксплуатации и по настоящее время. Помимо преимуществ у двигателя имелись также и недостатки. Один из них — это задний сальник коленчатого вала, представляющий собой набивку (веревка, пропитанная графитовой специальной смазкой). Если двигатель эксплуатировался в режиме, когда число его оборотов не превышало 2000 — 2500 в минуту, то набивка работала эффективно, но при эксплуатации свыше 3000 об/мин она быстро теряла свои свойства, и двигатель начинал выгонять масло. Однако, набивка теряла свои свойства не только со сроком службы, но также из-за радиального биения обкатываемой шейки коленчатого вала. Биение часто присутствует из-за использованной на заводе-изготовителе технологии бесцентровой шлифовки коленчатых валов, при которой, в отличие от классической шлифовки, соосность всех обрабатываемых поверхностей автоматически не обеспечивается. Таким образом на многих двигателях набивка не держит масло по причине биения шейки. В сочетании с повышенными оборотами, усиленный прорыв газов сквозь кольца поднимает давление в картере, увеличивая течь масла через набивку сальника.

Ещё одной проблемой стало несовершенство проработки геометрической конфигурации газопроводов от карбюратора к ГБЦ. В результате при закрытой дроссельной заслонке карбюратора в цилиндры подавалось неравномерное количество смеси и двигатель дергался на холостых оборотах. Автолюбители старались свести такие дерганья к минимуму: наиболее ответственно относящиеся к этому обычно поддерживали необходимый зазор в клапанах на постоянном уровне, меняли свечи зажигания на более современные и надёжные, а также замене подвергались коммутатор и катушка зажигания — обычно использовались компоненты от двигателей автомобилей семейства «ВАЗ»

В последнее время все большую популярность набирает процесс проработки этого двигателя, вплоть до того, что этот двигатель получает инжектор, существуют форумы любителей автомобилей «ГАЗ», где подробно описан процесс инжектирования 402-двигателя. Однако расходы, как финансовые, как и технологические, связанные с таким видом проработки оказываются порой совершенно несопоставимыми с результатом, поэтому основные усилия направляются на изыскание способов как улучшить характеристики двигателя без значительного изменения существующей конструкции. Например, некоторые автолюбители полностью реконструируют систему зажигания, превращая её в двухконтурную (как в двигателе ЗМЗ-406), при этом ставятся 2 коммутатора, две катушки зажигания, и полностью прорабатывается датчик- распределитель.

Во второй половине 1990-х годов заменен полностью новым двигателем ЗМЗ-406. В течение ряда лет двигатели производились параллельно, и автомобили ГАЗ предлагались в двух комплектациях — с двигателем 402 или же 406.

Детали к двигателю продаются повсеместно в торговых точках автозапчастей и стоят сравнительно недорого.

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

  1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
  2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
  3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
  4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
  5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
  6. Теперь нужно таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Движок ЗМЗ 402 является одним из товаров русской авто индустрии, обширно применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения обычной работоспособности мотора на машине является верно выставлено зажигание

. Дальше вы узнаете, как происходит установка трамблера на 402 движке и что следует учесть при выполнении задачки.

Чтоб верно произвести настройку и регулировку зажигания ЗМЗ 402, следует знать некие аспекты о работе агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (создатель видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

определяет момент возникновения искры;
передает сигналы высочайшего напряжения по цилиндрам агрегата, беря во внимание порядок их работы.

Для правильного рассредотачивания импульсов употребляется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для угнетения помех. Коммутаторное устройство делает функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
