Как снимать старые шарниры

Вне зависимости от типа шарнира основные операции демонтажа одинаковы. Для замены или регулировки шкворней потребуется ровная площадка. Кроме того, вам потребуются:

  • домкрат и страховочная подставка;
  • набор торцевых и рожковых ключей;
  • набор отверток;
  • набор головок и ключ-трещотка;
  • динамометрический ключ;
  • мощный вороток и удлинитель из куска трубы;
  • чистые тряпки;
  • противооткатные упоры;
  • невысокая табуретка;
  • помощник или помощница.
  • никогда не оставляйте машину на домкрате, всегда ставьте страховочную подпорку, которую продают в любом автомагазине или широкий ровный чурбак;
  • обязательно подпирайте колеса противооткатными упорами;
  • никогда не выполняйте любые работы под автомобилем в одиночку – если что-то пойдет не так, то помощник сможет позвать помощь или самостоятельно помочь вам;
  • не пейте спиртное, не употребляйте наркотические или психотропные вещества перед ремонтом автомобиля.

Пошаговое руководство

Мы разбили весь процесс на отдельные операции, которые необходимо выполнять последовательно. Это поможет не только в разборке поворотного кулака, но и в его сборке после установки новых или регулировки старых шарниров:

Что выбрать?

Выбирая тот или иной тип запчасти, необходимо помнить, что каждый вид подходит для разных условий эксплуатации. К примеру, если вы ездите преимущественно по городу, вам нужно покупать подшипниковый шкворень. УАЗ «Патриот», оснащенный таким механизмом (с пластиковыми вставками), управляется очень легко. Если вы часто ездите в условиях отсутствия дорог, используйте элементы с бронзовыми вкладышами. Однако учтите, что первые 2 тысячи километров руль будет очень тугим. По истечении этого периода механизм окончательно приработается и будет готов к полноценной эксплуатации. Подшипниковые шкворни имеют усредненные характеристики на асфальтовой и грунтовой дороге. Отзывы советуют приобретать изделия от алтайской . Она предлагает шкворни с углом кастора +8. Это существенно облегчает управление автомобилем.

Регулировка рулевого управления

Проводится в обязательном порядке, иначе неизбежны проблемы с управлением автомобиля и возможен преждевременный износ резины передних колес.

Регулируется рулевое прокладками. Для стандартной шкворни подойдет 4 штуки, а для роликовой – 5 штук по 0,5 мм. После пробной поездки нужно потрогать колесо и шкворень. При нагреве колеса пару прокладок стоит убрать, если же накалилась шкворень, то добавить.

От состояния шкворни зависит качество управления УАЗом. При ее неисправности будут ощущаться удары в руль, поэтому следует вовремя заменять ее. Своими руками вполне можно осуществить этот ремонт, однако, при возможности обратиться к мастеру, не стоит этим пренебрегать.

Читать дальше: Как быстро трогаться на автомате

ремонт шкворней. Хочу выслушать ваше мнение, какие п овашему шкворня лучше для УАЗа

Разновидности подходящие для Патриота

Для внедорожника существуют три основные разновидности шкворневого соединения:

  1. Заводской вариант – сферическая опора с пластиковыми вкладышами. Изготовитель выпускает УАЗ на облегченных и дешевых комплектующих, гарантируя надежность подвески при соблюдении умеренных условий эксплуатации. Требует периодической регулировки зазоров, ремонт производится по мере износа вкладышей.
  2. Усиленные шарниры с бронзовыми вкладышами – модификация для любителей «поколбаситься» на ухабах и буераках. Выпускаются в виде ремонтного комплекта мелкими производителями автомобильных запчастей (Ваксойл, Ниагара, Автогидравлика, Фактор, Соллерс, ИП Кузнецов и др.), предназначены для тяжелых дорожных нагрузок. Бывалые джиперы сразу рвутся поменять пластик на бронзу, чтобы не возникало проблем со шкворнями в загородных поездках.
  3. Подшипниковый шкворневой узел – недавняя разновидность, которая завоевывает все большую популярность у владельцев УАЗов. Не требует постоянного регулирования, и при качественных комплектующих и грамотной замене достаточно долговечны. Недостатками являются сложность монтажа и невозможность полевого ремонта.

Бронзовые вкладыши

Замена шкворней на Патриоте производится в случае появления люфтов в передней подвеске или для профилактики перед сложной поездкой. Одним из результатов установки подшипникового механизма является заметное улучшение управляемости машины. Алтайский производитель Ваксойл предлагает шкворня с заданным углом кастора +5 или +8, который также влияет на облегчение вождения.

Основные этапы замены шкворней на УАЗ Патриот

Рассмотрим только отдельные операции, относящиеся именно к замене шкворневого узла своими руками. Остальные предварительные процедуры достаточно понятны и не требуют тщательного разбора.

  • необходимо открутить крепления рулевых тяг к поворотному кулаку и освободить полуось от ступицы;
  • откручиваем болты крепления шкворней и специальной насадкой

    выворачиваем крепежную гайку. Этот спецключ обычно входит в комплект поставки новых шкворней Ваксойл или продается отдельно;

  • снимется сальник шара поворотного механизма и вытаскивается кулак и шаровая опора;
  • старая смазка вычищается, использованные прокладки заменяются на новые, производится ревизия резьбовых соединений и крепежных метизов. По необходимости нужно заменить изношенные гайки и болты, чтобы гарантировать их надежную работу в будущем;
  • замена пластикового вкладыша на бронзовый производится просто – старый удаляется, новый устанавливается на его место;
  • при монтаже подшипникового шкворня срезаются старые сферические чашки, поверхность чулка зачищается, и с помощью сварки закрепляются новые втулки, которые нужно идеально выставить во избежание перекосов;

  • в эти установочные детали запрессовываются обоймы конических подшипников, входящих в ремонтный комплект;
  • затем наносится новая смазка на сопрягаемые поверхности и производится сборка подвески в обратном порядке;
  • шаровая опора ориентируется по крепежным болтам, а положение корпуса поворотного кулака нужно отметить заранее с помощью керна или краски;
  • шкворневые пальцы перед сборкой смазываются, а в случае подшипниковой модификации на тело шкворня одевается коническая опора, запрессовка которой осуществляется при затяжке крепежной гайки;
  • после закрепления шкворневого узла до исчезновения люфтов производится регулировка управляющего механизма.

Дополнительные рекомендации

Установленные шкворня на бронзовых вкладышах требуют последующей регулировки через 500 км щадящего обкатывания из-за естественной усадки. Производитель Ваксойл-сервис дает на свой комплект трехлетнюю гарантию или 100 тысяч километров пробега при качественном монтаже. Остальные изготовители дают подобные обязательства.

Подшипниковые узлы менее прихотливы к последующему обслуживанию. Надежность их работы удостоверяется на первой тысяче километров.

УАЗ Патриот относится к автомобилям, требующим постоянного внимания владельца. Будьте бережны и обходительны со своим железным другом!

Какие выбрать?

Помимо заводских углепластиковых (которые владельцы не рекомендуют ставить никоим образом), существует несколько типов шкворней:

  • Подшипниковые.
  • На бронзовой втулке.

Первая разновидность отличается сложной конструкцией. Такие шкворни УАЗа объединяют в себе нижнюю половину с коническим подшипником и упорным кольцом, а также обойму.

Бронзовые элементы отличаются высокой устойчивостью к ударным нагрузками – такие втулки на порядок прочнее подшипниковых. Но рулежка будет более тугой. По стоимости практически идентичны предыдущим – 1,5 тысячи рублей за комплект. Это отличные шкворни для УАЗ «Буханки», «Хантера» и 469-го. Правда, как и предыдущие, они требуют регулярной смазки и осмотра. Подробно об этой процедуре мы расскажем ниже.

Конструкция поворотного кулака

Самая широко распространенная конструкция поворотного кулака — это так называемый «прямой крест». Хотя большинство из них выглядят почти одинаково, но имеются различия в размерах. Один может быть чуть больше, другой — чуть меньше.

Изготавливается кулак поворотный обычно из стали. Благодаря этому материалу столь важная деталь способна выдерживать колоссальные нагрузки. Но при всем этом, чем легче будет деталь кулака, тем лучше будут амортизация и управляемость. Поэтому конструкторы стараются получить оптимальное соотношение веса к прочности.

Посадочные места на автозапчасти специально предназначены для крепления грязезащитных колец, которые не позволяют проникать в подшипник ступицы всевозможному мусору. Корпус устроен таким образом, чтобы на него было удобно привинчивать элементы подвески.

Вы можете поинтересоваться, почему большая часть статьи посвящена именно автомобилю УАЗ? Ответ таков: потому что это отечественный автомобиль, успевший себя хорошо зарекомендовать — простой в обслуживании, надежный в дороге.

Многие недооценивают эту машину, считая, что иномарки лучше, но это далеко не так. По многим показателям УАЗ, даже выпущенный еще в Советском Союзе, превосходит многие современные внедорожники, но, к сожалению, он так и остается непризнанным.

Выбор шкворней

Формально на оба типа мостов, встречающихся у УАЗ «Буханки» можно установить любую разновидность шкворней, в том числе составные или цилиндроконические. Однако основной выбор стоит между Т-образными и подшипниковыми шкворнями. Окончательное решение зависит в первую очередь от условий эксплуатации. Подшипниковый шкворень обеспечивает лучшую управляемость, устойчивость автомобиля к осевым нагрузкам, не требует частой проверки и подтяжки, имеет большой ресурс работы.

Однако если «буханку» придется эксплуатировать в условиях бездорожья, то лучше остановиться на проверенных временем Т-образных шкворнях. Такая конструкция отличается большей надежность и стойкостью к неблагоприятным условиям, не боится попадания воды, проще устанавливается и не требует дополнительных манипуляций при монтаже.

Для демонтажа старого шкворня и установки нового понадобятся следующие инструменты и материалы:

  • ремонтный комплект шкворневого узла со специальным ключом для откручивания и закручивания регулировочной гайки шкворня;
  • прокладки на фланец ступичного узла (2 штуки);
  • смазка для высоконагруженных узлов;
  • пара домкратов, противооткатные упоры и страховочная автомобильная подставка либо подъемник;
  • баллонный ключ;
  • монтажка;
  • набор рожковых гаечных ключей;
  • набор фланцевых головок;
  • линейка или предпочтительней штангенциркуль;
  • молоток и отвертка;
  • смазочный шприц

Перед установкой шкворня необходимо демонтировать старую деталь. В идеале все манипуляции лучше делать на подъемнике, так как работа под вывешенным на домкратах автомобилем опасна.

Для демонтажа необходимо произвести следующие действия.

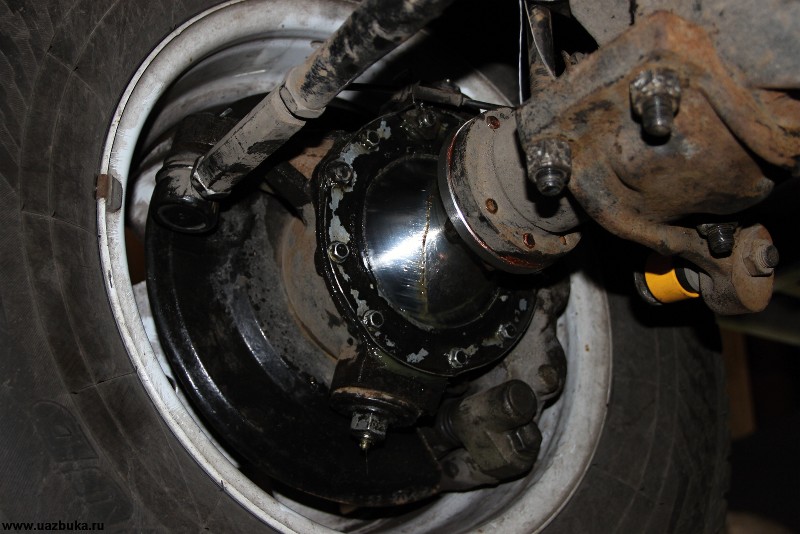

  1. Вывесить передний мост для получения доступа к переднему мосту.
  2. Слить трансмиссионное масло из моста.

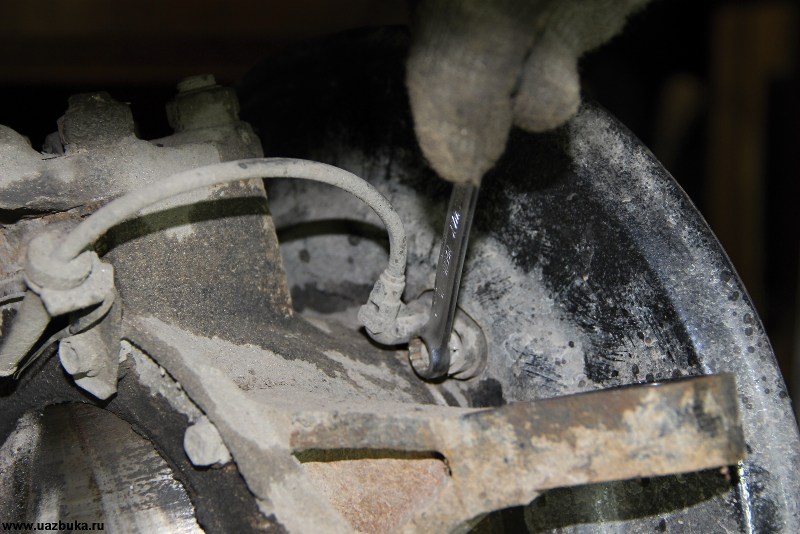

  3. Снять тормозной щит, колодки и суппорт, поперечную рулевую гайку и рулевой наконечник. Также необходимо вывернуть масленку.
  4. Чтобы демонтировать старый шкворень, необходимо открутить ключом на 14 (13) пять болтов крепления поворотного кулака к картеру моста.
  5. В отверстие между фланцами нужно вставить отвертку и развести фланцы (для вставки можно забить отвертку молотком).

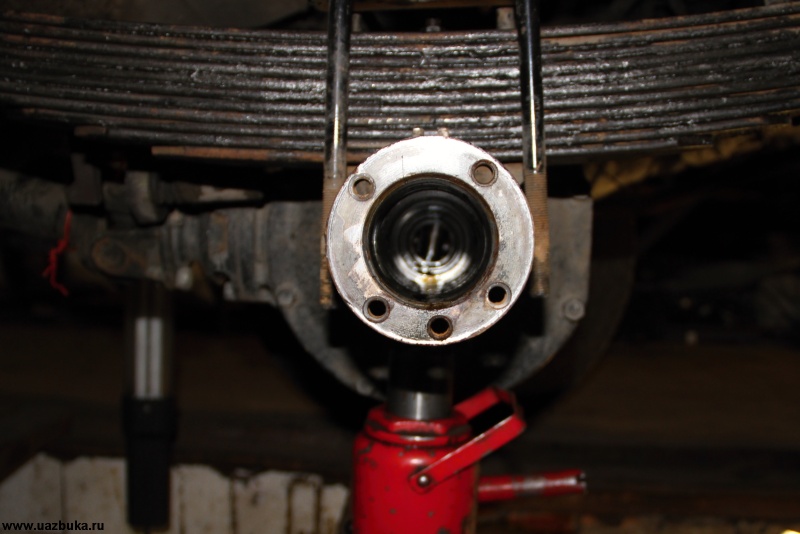

  6. Далее нужно вытащить поворотный узел вместе с полуосью и поставить его вертикально. В качестве подставки можно использовать снятое колесо либо затянуть поворотный узел в тисках слесарного стола.

Далее нужно переходить к непосредственному демонтажу шкворня с поворотного узла.

  1. Ключом на 24 необходимо отвернуть гайку крепления шкворня и снять накладку. Монтажное отверстие необходимо очистить от грязи и пыли.
  2. Штангенциркулем необходимо замерить расстояние от верхней кромки резьбовой части до регулировочной гайки. Показатель нужно записать — он пригодится при последующей установке нового шкворня.
  3. Специальный ключом, идущим в ремкомплекте, нужно открутить зажимную втулку. Если гайка не поддается, то необходимо постучать по свободному концу шкворня молотком или обработать место крепления специальным аэрозолем.
  4. Далее нужно открутить гайки на сальнике переднего кулака и снять его, отделив ШРУС.

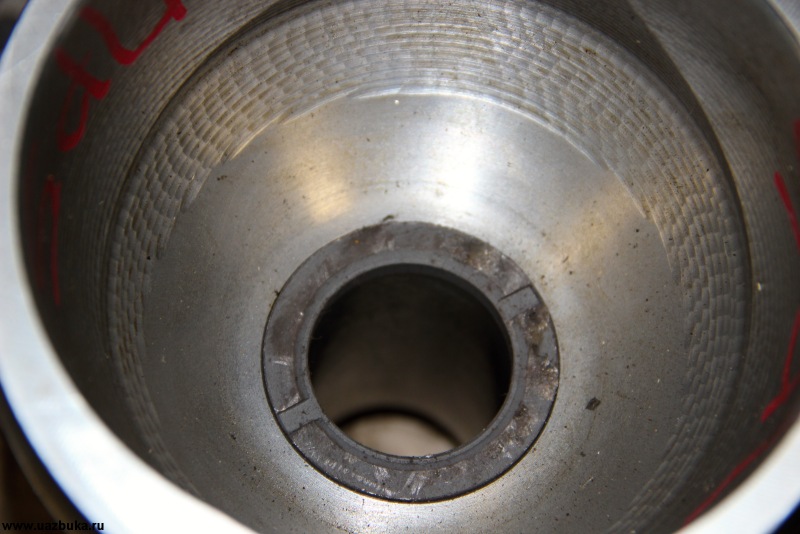

  5. Затем нужно снять отработавшие шкворни, удалить отверткой остатки вкладышей и обработать аэрозолем посадочные места вкладышей, очистив их от грязи и ржавчины.

Как защитить от износа

Те автовладельцы, которые недавно купили УАЗ, зачастую при вращении руля слышат неприятные звуки, как будто металл трется о металл совсем без смазки. Часто так оно и бывает. Как можно защитить кулаки на отечественном автомобиле? Здесь на помощь приходит вездесущий литол.

Если нет опыта в ремонте автомобилей, то можно левый поворотный кулак, как и правый, обмазать только снаружи. Для более сведущих в автомеханике людей подойдет такой способ: открутив круговой сальник, сдвинуть его к центру автомобиля и в образовавшуюся щель добавить больше литола.

Эти операции производятся после очистки автомобиля от транспортировочной краски или полиэтилена. Так же следует проверять наличие уплотнителя.

Назначение механизма

Всем известно, что поворот колес обеспечивается благодаря рулевому управлению. Под влияние рулевой рейки обеспечивается изменение угла расположения передних колес. Изменение угла обеспечивается благодаря наличию поворотного элемента, который позволяет колесу поворачивать в правую или левую сторону.

Таким образом, можно сказать, что поворотный кулак предназначен для возможности изменения угла расположения передних колес. То есть, говоря простым языком, если бы не было данного устройства, то автомобиль мог двигаться только прямо без возможности поворотов.

Но кроме этого, данное устройство выполняет и следующие функции:

  • Возможность соединения колеса посредством ступицы с элементами подвески.
  • Крепление к изделию ступицы колеса.

Неисправности в поворотном кулаке УАЗа

Поскольку конструкция самого кулака не имеет каких-либо элементов, подвергающихся быстрому разрушению или износу, ресурс изделия достаточно велик. В связи с этим потребность в ремонте или замене возникает весьма редко.

Как выяснить, нуждается ли поворотный кулак в замене или требуется ремонт? Напомним, что внутри изделия присутствует ступичный подшипник. Именно этот элемент может прийти в негодность спустя определенный пробег. Случается, что подшипник просится на замену значительно раньше, если этому «событию» предшествовала неаккуратная эксплуатация UAZ Patriot на бездорожье и подвергание подвески запредельным динамическим нагрузкам (ударам).

О выходе из строя подшипника будет свидетельствовать люфт колеса УАЗ Патриот в вывешенном состоянии, а во время движения до владельца начнет доноситься характерный шум. Ремонт неизбежен. Известно, что люфт вызывает нарушение управляемости. В качестве ремонтной меры будет выступать замена подшипника, причем выполнять это рекомендуется сразу с обеих сторон автомобиля UAZ Patriot.

Второй распространенной причиной, требующей внимания владельца к кулаку, является появление очагов ржавчины на поверхности изделия. В результате пренебрежения этим явлением поверхность со временем принимает шершавую фактуру, что отрицательно влияет на герметичность защитного сальника. Из-за отсутствия полного прилегания внутрь элемента приникает влага и грязь, что отрицательно влияет на ресурс всего механизма.

Техническое обслуживание

ТО позволяет поддерживать передний ведущий мост транспортного средства в рабочем состоянии. Благодаря обслуживанию, снижается интенсивность износа деталей и узлов

Важно то, что при его выполнении предупреждается возникновение неисправностей, они выявляются на ранних стадиях для своевременной ликвидации

Виды ТО:

  • ежедневное – ЕО;
  • первое – ТО-1;
  • второе – ТО-2;
  • сезонное – СО.

Периодичность проведения ТО-1 и ТО-2 регламентируется ГОСТ 21624-81.

Категории эксплуатационных условий Периодичность технического обслуживания, км
ТО-1 ТО-2
I 4000 16000
II 3600 14000
III 3200 12000
IV 2800 11200
V 2400 9600

Последовательность действий

  1. Автомобиль устанавливается над смотровой ямой, под задние колёса подкладываются противооткатные башмаки.
  2. Колесо с неисправным шкворнем поддомкрачивается и снимается с помощью комплекта торцовых ключей.
  3. После снятия колеса можно будет добраться до гаек сошки рулевой тяги, их 4. Гайки откручиваются с помощью рожкового ключа на 24. Колесо снято, также откручены все 4 гайки на сошке рулевой тяги
  4. Также следует открутить смазочный болт шкворневого узла (он находится посредине, между четырьмя болтами рулевой тяги).
  5. Как только все гайки откручены, снимается сошка рулевой тяги. Именно под ней находится шкворневый узел. Сошка тяги снята, видна верхняя крышка шкворневого узла
  6. Для того чтобы выпрессовать верхнюю крышку шкворня, следует воспользоваться съёмником. Болт съёмника вкручивается в освободившееся от болта смазочное отверстие, после чего гайка съёмника перемещается вниз по резьбе, вытягивая верхнюю крышку шкворня вверх из корпуса рулевого кулака. Верхняя крышка шкворня выпрессовывается с помощью самодельного съёмника

    Выпрессовка верхней крышки шкворневого узла закончена, виден шарик

  7. Выпрессовка нижней крышки шкворня также производится с помощью съёмника, но для того чтобы сделать это, придётся спуститься в смотровую яму. Нижняя крышка шкворневого узла также выпрессовывается съёмником
  8. После выпрессовки обеих крышек и извлечения шара корпус поворотного кулака тщательно очищается от пыли и грязи, а затем в него помещается нижняя крышка нового шкворневого узла и шар, поверхность которого предварительно смазывается литолом или солидолом. Нижнюю крышку перед установкой шара нужно тщательно смазать литолом
  9. Теперь необходимо установить верхнюю крышку шкворня. Так как новая крышка не сядет в корпус полностью, придётся слегка постучать по ней молотком или другим подручным инструментом. Для установки верхней крышки шкворневого узла можно слегка постучать по ней
  10. Наживив крышку, её следует полностью посадить на место. Это лучше сделать с помощью болтов сошки рулевой тяги: сошка устанавливается на место и её болты затягиваются, плотно вдавливая верхнюю крышку шкворня в корпус поворотного кулака. Сошка рулевой тяги устанавливается на место и прикручивается
  11. Шкворневый узел смазывается через верхнее отверстие (делается это с помощью смазочного шприца). Затем в это отверстие вворачивается болт, служащий пробкой.
  12. После того как сошка рулевой тяги прикручена, остаётся лишь поставить на место колесо и снять машину с домкрата.

Как заменить своими руками (видео)

Возможные повреждения

Несмотря на то что поворотный кулак — это одна из самых «долгоиграющих» деталей автомобиля, его повреждение — всего лишь вопрос времени. Иногда может треснуть защитный кожух, давая доступ вовнутрь пыли и песку, поэтому периодически стоит контролировать его целостность.

В случае если он выйдет из строя, лучшим выходом будет замена. Зачастую можно увидеть на поворотном кулаке потеки масла, свидетельствующие о том, что стык сальник/полуось неплотный. Здесь же следует просто поменять сальник на более качественный. Такие проблемы часто встречаются у автомобилей, которые попали в аварию.

Замена шкворня на Патриоте своими руками – пошаговая инструкция

Для того, чтобы заменить шкворня на автомобиле УАЗ Патриот необходимо выполнить следующие действия:

Установите машину на ровную площадку и включите ручной тормоз.
Подоприте задние колеса противооткатными упорами, затем ослабьте болты переднего колеса и поднимите эту сторону домкратом.
Установите под машину страховочную подпорку и снимите колесо.
Открутите два болта и снимите пластину, удерживающую колодки, затем вытащите колодки.
Открутите два болта и снимите скобу суппорта.
Открутите два болта, затем снимите и подвесьте тормозной суппорт так, чтобы шланг не был натянут или пережат

Открутите винты, фиксирующие тормозной диск и осторожно ударяя деревяшкой по тыльной стороне, сбейте его со ступицы.
Расшплинтуйте и открутите гайку рулевого наконечника и вытащите палец с помощью съемника.
Отсоедините провод ABS.
Открутите болты, удерживающие заглушку на торце ступицы и снимите ее.
Открутите 6 болтов крепления цапфы и вытащите ее, ШРУС и полуось из поворотного кулака.
Открутите 5 болтов крепления шаровой опоры к фланцу моста и снимите ограничитель поворота колес.
Затем снимите шаровую опору, положите ее на стол и очистите от грязи.
Открутите 6 болтов, фиксирующих сальник шаровой опоры и снимите сальник. Открутите пресс-масленку или установленный вместо нее болт и 4 гайки, крепящих сошку к поворотному кулаку

Молотком легко стукните по сошке в районе кулака, чтобы сдвинуть ее с места.
Снимите 4 конусные шайбы, затем снимите сошку и регулировочные прокладки под ней. Чтобы вытащить детали шарнира потребуется специальный съемник, который можно сделать из П-образного профиля толщиной 5 мм. Ширина профиля немного больше диаметра наружной части шкворня. В центре съемника просверлите отверстие, диаметр которого на 1–2 мм больше диаметра отверстия под пресс-масленку. Затем возьмите болт длиной 5–7 см с подходящей резьбой и гайкой.

На болт накрутите гайку, затем поставьте съемник над наружной частью шарнира и через него вкрутите в заглушку болт до упора. Закручивайте гайку, пока болт полностью не вытащит наружную часть. Если такого съемника нет, можно попробовать вытащить шарнир вкрутив в него болт с большими шайбами и выжимая шайбы двумя монтировками, но такой способ менее эффективен. Затем снимите шарик и вытащите шаровую опору из поворотного кулака, после чего таким же образом вытащите внутреннюю часть шарнира. Тщательно очистите места для установки шкворней от остатков старой смазки.

    1. Откручивают гайку верхнего шкворня, затем, через проставку из мягкого металла бьют по пальцу шкворня, чтобы облегчить откручивание зажимной втулки.
    2. С помощью специального ключа (он есть во многих комплектах новых шкворней, а также его можно купить в любом автомагазине) выкручивают зажимную втулку.
    3. Вытаскивают палец.
    4. Откручивают болты задней пластины поворотного кулака и вытаскивают шаровую опору.
    5. Отверткой поддевают и вытаскивают вкладыш подшипника или пластиковую/бронзовую чашки.
    6. Тщательно очищают от старой смазки места вкладыша и пальца.
    7. Новые шариковые шарниры запрессовывают с помощью съемника для замены направляющих втулок ГБЦ или съемника для замены ступичных подшипников. Можно использовать и другие съемники, которые обеспечат подачу верхней и нижней частей шарнира строго параллельно каналу в шаровой опоре и поворотном кулаке. Установив шкворня в шаровую опору, заполните место под шарик Литолом или более качественной смазкой.
    8. Остальные шарниры ставят так:Вставляют новые чашки или вкладыши в шаровую опору, совмещая выступы на них с прорезями в опоре, затем слегка утапливают, вставляя в них шкворневой палец и легко ударяя по нему молотком (желательно использовать проставку из мягкого металла, чтобы не повредить резьбу).
    9. Заполняют вкладыш смазкой.
    10. Вставляют шаровую опору в поворотный кулак.
    11. Вставляют верхний и нижний пальцы.
    12. Равномерно закручивают зажимные втулки с обеих сторон. Момент затяжки 70–100 Н·м. После затяжки втулок шаровая опора должна поворачиваться с усилием 10–15 Н·м

Вне зависимости от типа шарнира, при установке и затяжке необходимо обеспечить одинаковое расстояние от шаровой опоры до поворотного кулака сверху и снизу. Зазор измеряйте с помощью штангенциркуля. Максимальная разница зазоров – 0,2 мм.

Как проверить люфт в шкворнях Газель

Есть определенные признаки, по которым можно понять, что в шкворнях на Газели появился люфт:

  • происходит неравномерный преждевременный износ протектора шин;
  • в подвеске появился стук;
  • автомобиль плохо слушается руля.

Проверить подвеску на люфты достаточно просто, для этого необходимо вывесить машину на домкрате и покачать каждое колесо сверху вниз. Если люфт ощущается (более 2-3 мм), необходимо вставать не ремонт.

Газель – машина очень живучая, и даже с люфтами в подвеске может ездить довольно долго. Но с разбитыми втулками эксплуатировать авто крайне нежелательно, могут быть нехорошие последствия:

  • разобьется посадочное место под втулки в передней балке, тогда сама балку придется менять, а она стоит недешево;
  • резина быстро износится, придется менять колеса;
  • ездить на Газели с большими люфтами опасно, можно попасть в аварию.

проект «УАЗБУКА»: Буханка Установка шаровых опор с кастором +5 и бронзовых шкворней.

Продолжаем, совместно с Магазин4х4 усовершенствовать автомобиль УАЗ-2206 .

Поскольку завод «осчастливил» всех УАЗоводов пластиковыми вставками в шкворня, которые надо менять раз в 10 тысяч километров, то вопрос замены на более надежную конструкцию не стоял. Вопрос был только в том, когда менять.

На рынке представлены несколько альтернативных конструкций: это шкворня на подшипниках и шкворня с бронзовыми вкладышами. Шкворня на подшипниках более капризные, они не выносят ударных нагрузок. Хотя тут есть много разных мнений и сломано немало копий.

Мы же решили поставить проверенный вариант: шкворня с бронзовыми вкладышами от нашего давнего партнера СТО Ваксойл-Сервис

Поскольку на Буханках 2015 года стоят гибридные мосты, то нужен комплект для мостов типа «Спайсер». Выбрали полную комплектацию: с прокладками, манжетами и шкворневым ключом.

«Правильный» шкворневой ключ

Заодно, если уж залазить в этот узел, решили заменить ШОПКи на новые, усиленные, с кастором +5°

ШОПК — Шаровая Опора Поворотного Кулака

Правый и левый ШОПК различаются между собой, и чтобы из не перепутать они подписаны.

Технология установки вкладыша из бронзы и модернизированных шкворней практически не отличается от изложенного в «Руководстве по ремонту и эксплуатации». Так же есть замечательная инструкция, с картинками, от технического директора СТО «Ваксойл-Сервис» Мазурова Пётра по эксплуатации и ремонту шкворневого узла автомобилей УАЗ

Для нашего случая дополним, что на УАЗ Буханке 2015 года уже установлены передние тормоза с АБС, поэтому надо еще снять датчик АБС

А при снятии рулевых тяг

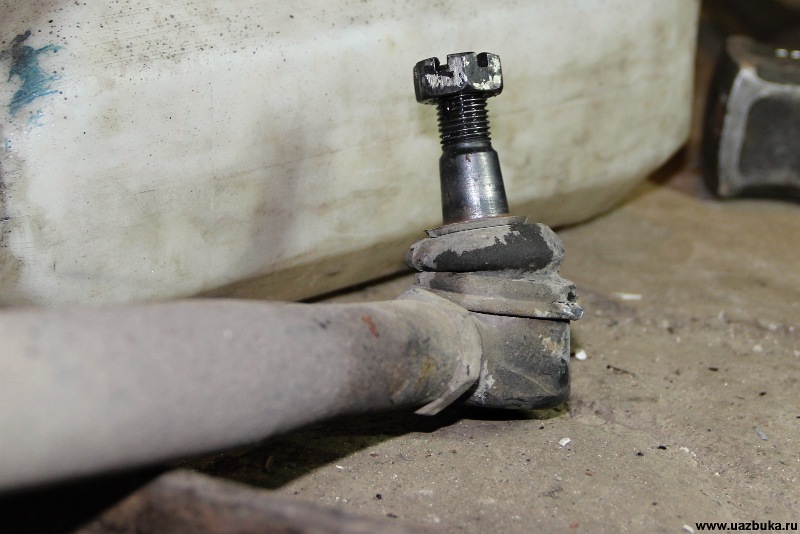

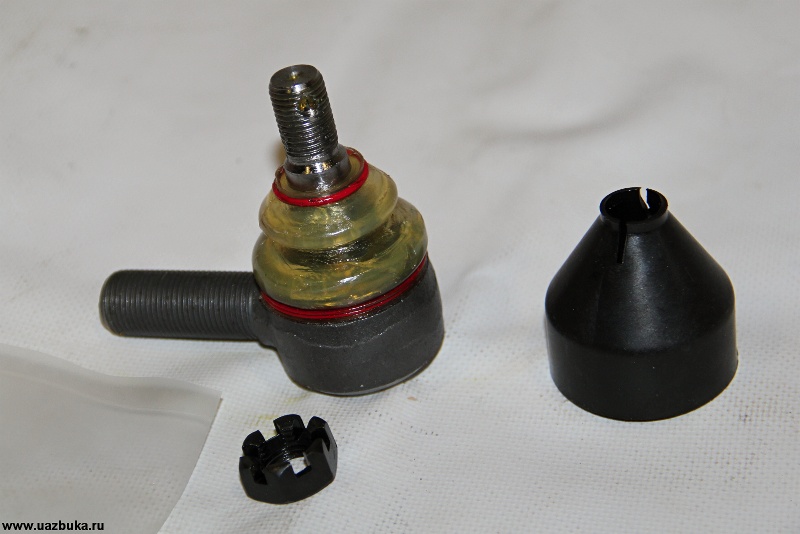

Все рулевые наконечники были заменены на продукцию RedBTR

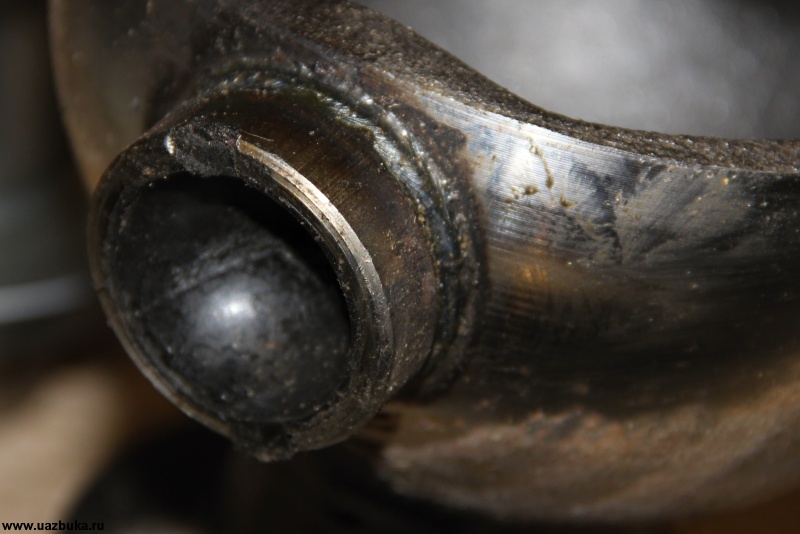

При демонтаже обнаружилась грустная картина: шкворня которые ходили полгода уже ржавые

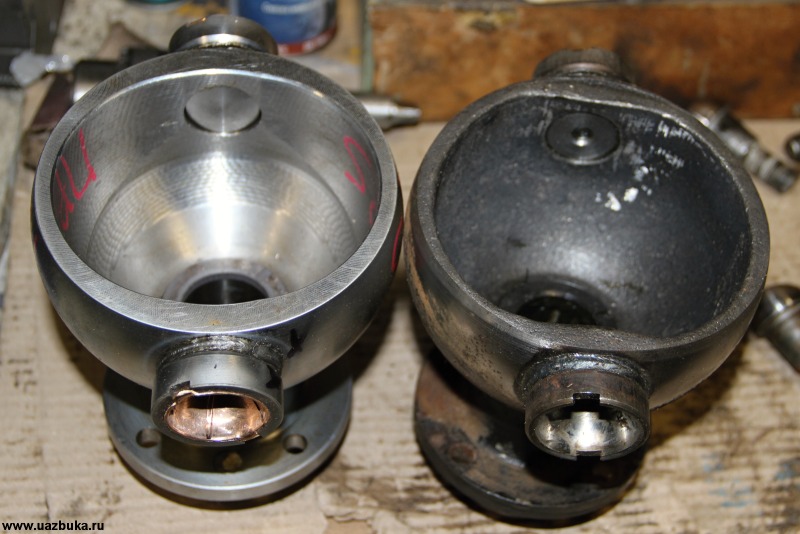

Для сравнения новый и старый шкворень

До рабочей поверхности ржа не дошла, но это было только делом времени.

Виной всему прокладка, которая не сдерживала поступление воды

У заводского ШОПК почему то оказались недоварены опоры шкворня.

Может это технология такая, а может завод посчитал, что и так крепко

Если сравнивать заводской ШОПК и новый, усиленный, то можно заметить, что: новый ШОПК более массивный

Толщина металла в самом тонком и самом нагруженном месте увеличена чуть ли не в два раза

Заводские, пластиковые втулки

Упорная шайба ШРУСа так же пластиковая

Новая, будет стальная

Получили конструктор: Старые ШОПК (положили в запас)

Корпус поворотного кулака с тормозным диском

ШРУС (шарнир равных угловых скоростей)

Все это отмываем от старой смазки в бензине.

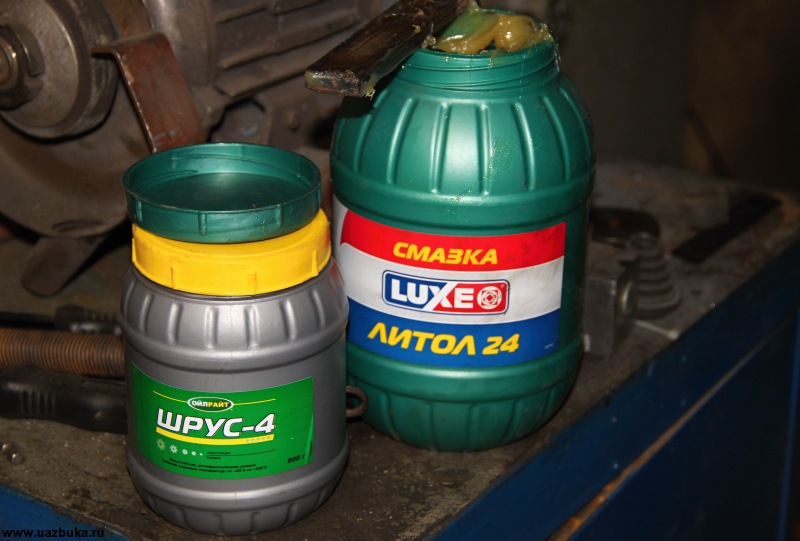

Запасаемся новой смазкой: Литол-24 в количестве 1-2кг и смазкой ШРУС-4

Далее можно собирать по инструкции, которая есть в комплекте

Но намного нагляднее и понятнее воспользоваться видео-инструкцией от СТО «Ваксойл-Сервис»

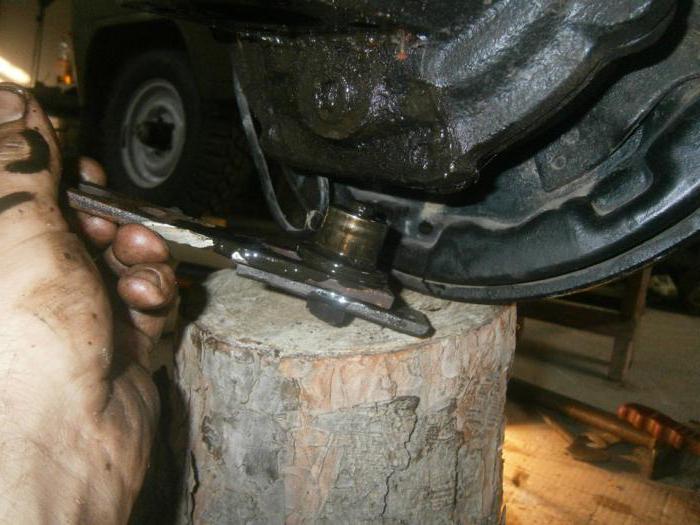

Уложили бронзовый вкладыш

Оправкой его туда направили и затем, старым шкворнем «оприходовали»

Дальше ломали голову по поводу того как притереть шкворня

Хорошо, что позже появилась видео-инструкция и ломать голову уже не надо:

Собираем вторую шаровую опору

Вначале монтаж пробовали делать и так и сяк, но пришли к выводу, что на колесе все же удобнее. (пригодилась старая запаска) Закрепили на запаске корпус поворотного кулака, набили его ЛИТОЛом

И так же добавляем смазки, но теперь уже ШРУС-4

В шаровую опору закладываем ЛИТОЛ-24

Соединяем шаровую опору с корпусом поворотного кулака, устанавливаем шкворни.

Наибольшие затруднения вызвал процесс отлавливания 0,2 мм. Корпус ШОПК сферический, измерение при помощи штангенциркуля сильно зависит от того как его расположить. Но методом проб и ошибок, вроде как, поймали эти 0,2 мм

Затягиваем шкворни, устанавливаем гайки с шайбой и прокладкой, их так же затягиваем. Ставим сальник ШРУСа, манжету поворотного кулака. Устанавливаем поворотный кулак на мост.

Регулируем натяг шкворней.

Километров через восемьсот пробовали протянуть шкворня, они не протянулись. А вот после казахских дорог регулировка, немного, но потребовалась.

Процесс демонтажа колеса и тормозов

Чтобы снять колесо, необходимо выполнить операции в такой последовательности.

  1. Со ступицы колеса снимают колпак, извлекают R-образную скобку, демонтируют головку блокировки. На приводном валу ослабляют гайку, которая соединяет его со ступицей. После этого снимаю переднее колесо.
  2. Если модель автомобиля оснащена системой ABS, на колесе находится датчик, который необходимо демонтировать.
  3. Гайка крепления приводного вала к ступице передней подвески скручивается.
  4. Суппорт тормоза крепится к кулаку поворота двумя болтами, которые необходимо отвинтить и отсоединить от тормозного диска суппорт, после чего его подвязывают к пружине на передней подвеске.
  5. Перед тем как приступить к снятию тормозного диска, необходимо отметить его расположение относительно ступицы подвески. Черту можно нанести мелом, но лучше использовать белую краску, чтобы во время выполнения ремонтных работ черта не была затерта. Только после этого отвинчивают винт крепления и снимают тормозной диск.

Смазка кулака

Чтобы облегчить процесс демонтажа со стойки поворотного кулака, необходимо использовать специальное приспособление, при помощи которого пружины подвески сжимаются и фиксируются. Для этого применяются тросики, например, как на приспособлении 0903 AF. Процедура сжатия и фиксации пружин проходит следующем образом:

  • в верхней части стойки имеются два отверстия, в одно из которых вставляется тросик;
  • затем рулевая колонка поворачивается и во второе отверстие вставляется второй тросик;
  • свободные концы тросиков цепляют за нижний край чашки;
  • верхние концы, вставленные в стойку, фиксируются путем вкручивания в отверстия болтов диаметром 6 мм.
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
