Замена выжимного подшипника lada 2112 (ваз 2112)

Главные неполадки

Ваз 2110 корзина сцепления

Механизм сцепления содержит важные детали, к ремонту которых нужно отнестись с большой ответственностью.Он состоит из:

  • нажимного диска – корзины сцепления;
  • отключающей сцепление муфты с подшипником, другими словами выжимного подшипника.

Появляется возможность упростить ремонт и смену корзины сцепления, это также касается смены выжимного подшипника, поскольку сегодня в комплектации можно найти детали сцепления, поставляемые производителем машины.
Таким образом, отпадает необходимость отдельно сменять детали. Исходя из технологии ТО авто, рекомендуется менять их полностью.

Корзина сцепления в сборе ваз 2110

К признакам неполадки сцепления стоит отнести ситуацию, при которой машина не набирает достаточной мощности. При отжимании педали сцепления может слышаться шум.
Также автомобиль может дергаться и буксовать с места при трогании. Чаще всего определённые неполадки в сцеплении появляются за счёт изнашивания деталей.
Если дело касается начинающих водителей, то здесь наблюдается иная картина. Как правило, водитель виноват сам, неграмотно выбирая режим движения.
Часто наблюдается ситуация, когда владельцы авто соревнуются между собой, быстро стартуя со светофора.

Перечисление основных неисправностей

 Итак:

Сильное изнашивание фрикционного материала непосредственно на диске сцепления. Это объясняется попаданием масла в область накладок КП.
Таким образом, не происходит требуемого соединения маховика и корзины сцепления. В такой ситуации не обойтись без ремонтирования корзины сцепления.

Корзина сцепления для ваз 2110

  • Часто выжимной подшипник просто выходит из строя.
  • При выжимании педали сцепления появляется характерный шум.
  • Сламываются лепестки корзины сцепления.
  • При специальной или неспециальной попытке старта с пробуксовкой могут сломаться сенсорные пружины.

Корзина сцепления на ваз 2110

Приступая к смене муфты сцепления и самой корзины, нужно приобрести сальник для первичного вала, а также коренной сальник. Такие меры нужно соблюдать, чтобы не демонтировать коробку передач повторно из-за течи.
Многие водители сменяют корзину сцепления в гаражных условиях с помощью обычного домкрата и нескольких подпорных колодок. При возможности, лучше воспользоваться подъёмником.
Ремонт муфты и смена корзины сцепления для незнающего человека, является непростым делом. Так как разные модели авто имеют свои технологические особенности демонтажа крепления и снятия коробки передач, рекомендуется следовать пошаговой инструкции.
В данном случае подразумевается смена корзины сцепления на машине ВАЗ 2110.
Не всегда приходится сменять корзину сцепления, иногда достаточно провести реставрацию

К подобным работам относят шлифовку нажимной плиты (если есть необходимость, её меняют), регулировку зазоров выжимных кавычек, при этом обращают внимание на меняющуюся толщину плиты по окончанию шлифовки.
Также может потребоваться замена или реставрация нажимного солнышка.

Процедура по снятию и замены вилки выключения сцепления:

1. Сперва, после снятия коробки передач нужно снять подшипник выключения сцепления.

3. С помощью отвёртки подденьте пластиковую втулку оси вилки, а плоскогубцами с внутренней стороны картера сцепления сожмите фиксирующие его лепестки и достаньте эту втулку. Если этот пластмассовый колпачок имеет дефекты (нет лепестков, трещины или прочие явные следы износа), — замените новым.

4. Теперь дошло дело до снятия вилки выключения сцепления. Приподнимите её и выведите её ось из втулки, что запрессованная в картере сцепления и демонтируйте вилку, выведя ось, а после чего рычаг из отверстий в картере сцепления.

5. Сожмите концы пружинного фиксатора вилки и достаньте его. Если фиксатор имеет дефекты (нет упругости или вообще сломанный), то замените новым.

6. Вилку, что отвечает за отключение привода нужно заменить на новую, если у неё:

  • 1 – рычаг вилки имеет трещины, погнут или деформирован;
  • 2 – лапки детали в области, где они контактируют с муфтой подшипника, также имеют явные дефекты и признаки изношенности.

7. Произведите осмотр металлической втулки жёлтого цвета, если она имеет дефекты, — впрессуйте её и вставьте до упора новую.

8. До того как устанавливать вилку выключения привода обратно, — произведите смазывание консистентной смазкой обоих втулок (металлическую и пластиковую).

9. Теперь можно спокойно монтировать вилку выключения сцепления обратно в порядке демонтажа

Но, обратите особое внимание на выступ на пластиковой втулке, он должен попасть в выбоину на картере сцепления, а её лепестки плотно зафиксировать втулку в картере от выпадения

Неисправности

Любой водитель испытывает неприятное чувство, когда педаль сцепления проваливается в пол. Произойти это может, если порвался тросик сцепления, также возможен вариант, когда ломается вилка выключения (этот случай рассматривается в другой статье). Трос рвется чаще на старых авто, которые эксплуатируются в экстремальных условиях или круглый год.

Тросик может разлохматиться, это сказывается на плавности хода педали и работе сцепления. Такой трос тоже требует замены.

Если трос сцепления порвался, то на машине можно доехать до места ремонта. Нужно заводить автомобиль на первой передаче и в движении переключаться на перегазовке. Возможна такая ситуация: трос лопнул при включенной передаче, и машина заглохла.

Есть вероятность, что возникнет трудность с включением нейтрального положения. Тогда ваш авто даже не откатить с проезжей части. Передача отключается при раскачивании машины вперед и назад и одновременном выключении передачи. Можно поддомкратить одно из колес и покрутить его вручную, это тоже поможет.

Даже если трос не заменить, переключение передач возможно. Доехать до СТО реально, но такое вождение негативно сказывается на сроке службы КПП.

Стоимость запчасти невысока, составляет около 300 рублей. Стоимость замены тросика в автосервисе 400 рублей.

Принцип работы и составляющие

Сцепление является однодисковым, с центральной нажимной пружиной. Привод – тросовый. Кожух прикреплен к маховику и нажимному диску. Есть также ведомый диск.

Для десяток «родная» система сцепления – ВИС, и хотя по отзывам многие ее ругают, но также немало тех, кто считает, что лучше ВИС (ВАЗИНТЕРСЕРВИС) для ВАЗа не существует.

Главными составляющими являются:

  • Кожух;
  • Нажимной и ведомый диски;
  • Картер с нижней крышкой. Также имеет опорные плоскости, с помощью которых картер прикреплен к раме;
  • Выжимной подшипник для выключения сцепления с муфтой;
  • Маховик;
  • Вилка для выключения;
  • Поводок троса, непосредственно идущий к педали сцепления (крайняя левая).

Таково, вкратце, устройство сцепления ВАЗ 2110.

Замена троса сцепления ВАЗ-2110

Данная процедура проста и не займет много времени.

  1. Рекомендуется снять стеклоочиститель и жабо, это облегчает доступ, но можно обойтись и без этого.
  2. На КПП находится кронштейн крепления, из него нужно вытянуть трос. Для этого нужны 2 ключа на «19», которыми ослабляют фиксирующие гайки тросика. Натяжение ослабевает, и трос просто вынуть из крепления.

  3. Придерживая вилку сцепления, освободить из нее трос.

  4. Нужно отцепить трос от педали сцепления.
  5. Защитный кожух педали сцепления легко откручивается крестообразной отверткой. Это можно сделать, если сняты жабо и стеклоочиститель. Без их снятия добраться до опорной скобы (что является следующим шагом) можно из салона в неудобной позе, подняв до упора педаль сцепления.

  6. Отверткой же подцепить и вытащить вместе с тросом стопорную скобу, которая закрепляет головку троса на педали.

  7. Ключом на «10» открутить опорную пластину.
  8. Нужно оценить целостность втулки, на которую вы наденете новый трос. При сильной изношенности ей требуется замена.
  9. Установка нового тросика производится в обратной последовательности.
  10. Тросу требуется смазка, идеальным вариантом будет консистентная смазка, защищающая от промерзания.
  11. Завершающим является этап регулировки педали. Расстояние между педалью и полом должно быть 125-130 мм. Для начала педаль сцепления должна быть на том же уровне, что и другие. На кронштейне КПП ослабляют гайки крепления троса. С помощью регулировочных гаек настраивается новое положение: контргайка откручивается на максимальное расстояние, а вторая — до свободного хода педали. Резиновая втулка сдвигается до вилки. Контргайка затягивается.

На этом установка завершена.

Инструкция по замене

В случае если вы все-таки уверены в том, что выжимной подшипник ВАЗ 2110 вышел из строя, то нужно, не откладывая надолго, приступать к работе, предварительно приобретя такой же новый подшипник и остальные комплектующие, которые понадобятся в ходе работы.

Инструменты

  • набор ключей;

    Набор ключей

  • набор отверток;
  • емкость для слития трансмиссионной жидкости;
  • ветошь;
  • новая трансмиссионная жидкость (если одновременно планируем замену).

Этапы

Для того, чтобы добраться до выжимного подшипника, потребуется частично или полностью снять несколько довольно крупных узлов автомобиля.

Предварительные работы

Отвинчиваем левую гайку и ослабляем правую, закрепляющую ступицу. После того, как будет ослаблено крепления колес, машину поднимаем на подъемнике или же поддомкрачиваем до тех пор, пока его передние колеса не оторвутся от земли. Во время этой процедуры соблюдайте меры безопасности, ставьте автомобиль только на очень прочные опоры.

  1. Демонтируем колеса.
  2. Снимаем защиту мотора.
  3. На тяге привода коробки передач ослабляем крепление (предварительно отметив прежнее место установки для того, чтобы упростить регулирование рычага переключения передач во время сборки).
  4. От коробки передач отсоединяем тяги привода переключения скоростей.
  5. Отключаем реактивную тягу.
  6. Демонтируем стартер.
  7. Демонтируем рычаг подвески и шаровой опоры находящийся слева.
  8. На картере сцепления снимаем крышку.
  9. Отключаем измеритель скорости.
  10. Снимаем левый привод, правый оставляем на месте, на нем просто ослабляем гайку ступицы.
  11. Вывешиваем мотор (предварительно поставив под него надежную опору), что даст возможность исключить сдвиг мотора и возможный обрыв шланга печки. Откручиваем крепления опор, находящихся на коробке передач, отсоединяем картер сцепления от блока цилиндров. Отводим коробку от мотора и снимаем ее.

Снятие выжимного подшипника ВАЗ 2110

  1. Отжав фиксатор, снимаем подшипник в сборе сначала с вала, а потом с держателя.
  2. Извлекаем подшипник из муфты.
  3. Перед тем, как заменить старый подшипник, проводим проверку нового. Он должен свободно вращаться и не должно быть никаких заеданий.

    Место установки

  4. Та сторона, которая больше выступает во время установки, должна быть обращена к муфте.
  5. Подшипник фиксируется с помощью держателя и ставится на вал, далее закрепляется скобкой.
  6. Когда меняете выжимной подшипник, проведите осмотр системы сцепления.

    Система сцепления для ВАЗ 2110

    Сборка происходит в обратном порядке.

  7. После того, как все узлы будут собраны, нужно провести проверку и регулировку сцепления ВАЗ 2110. Если вы работаете без помощника, то на это уйдет около пяти часов.

Видео «Замена выжимного подшипника»

В этом видео показан процесс замены подшипника. Опытный автомеханик подробно рассказывает не только о том, как поменять этот узел, но и описывает принцип его работы.

Ваз 2112 замена диска сцепления, корзина, ведомый диск и подшипник выжимной ВАЗ

Замена диска сцепления ваз 2112 многим кажется очень сложным процессом, и поэтому выполняться самостоятельно её они боятся, предпочитают платить на СТО «профессионалам» (сказать по правде и там не каждый профессионал). Эта статья докажет вам обратное, и поможет пошагово научиться как производится замена диска сцепления на ваз 2112 самостоятельно. Какие действия выполнить в какой последовательности и что стоит при этом учитывать.

Признаки неисправности и диагностика выжимного подшипника ВАЗ 2114 (как шумит и гудит подшипник)

Непосредственная диагностика состоит в том, чтобы проверить работоспособность и наличие перечисленных ниже признаков поломки.Признаки неисправности выжимного подшипника сцепления ВАЗ 2114 при обнаружении которых потребуется его замена:

  1. При нажатии на педаль сцепления вы слышите шум, гул или стук (происходят перекаты, внутренние вибрации из-за повреждения дорожек с телами качения, деформации сепаратора или самой муфты).
  2. Свист при включенном сцеплении даёт понять, что количества или качества смазки недостаточно;
  3. Не переключается скорость или тугой ход у педали (происходит, когда муфта развалилась, а так же если сломало ухо выжимного подшипника).
  4. Посмотрите видео пример, как шумит и как гудит выжимной подшипник ВАЗ 2114, а так же как выполняемся проверка. Услышать шум подшипника вы так же сможете после разборки трансмиссии после снятия ВП.

Замена сцепления на ВАЗ-2110 без снятия КПП

Полный демонтаж КПП необходим в тех случаях, когда мы имеем проблемы с включением передач или с редуктором. Демонтируя коробку полностью, работы прибавляется чуть ли не вдвое, приходится сливать масло, снимать полуоси и проводить массу других работ. Поэтому если нас не тревожит КПП, снимать её не станем.

Условия

Для работы нам будет необходим стандартный набор инструментов, домкрат, несколько деревянных проставок и оправка, без которой не удастся установить ведомый диск. Эта оправка повторяет по форме первичный вал КПП и центрирует диск по отношению к маховику.

Точный алгоритм замены

Работу проводим в такой последовательности:

  1. Отключаем минусовую клемму АКБ, снимаем колодку проводов с датчика массового расхода воздуха.

Снимаем «минус» аккумулятора и разъём с ДМРВ.

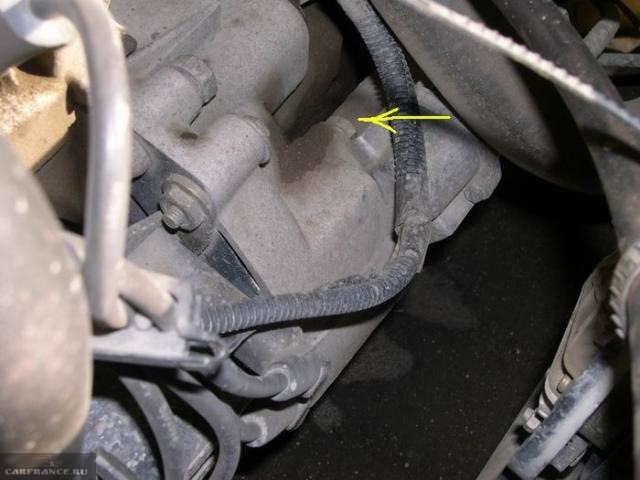

Выкручиваем верхний болт стартера.

Откручиваем болт 1 крепления стартера.

Растяжку снимаем вместе с рычагом.

Выворачиваем болты реактивной тяги.

Снимаем тягу привода управления.

Подставляем чурку, чтобы двигатель не оторвал шланги отопителя салона.

Отводим коробку и кладем её на пол.

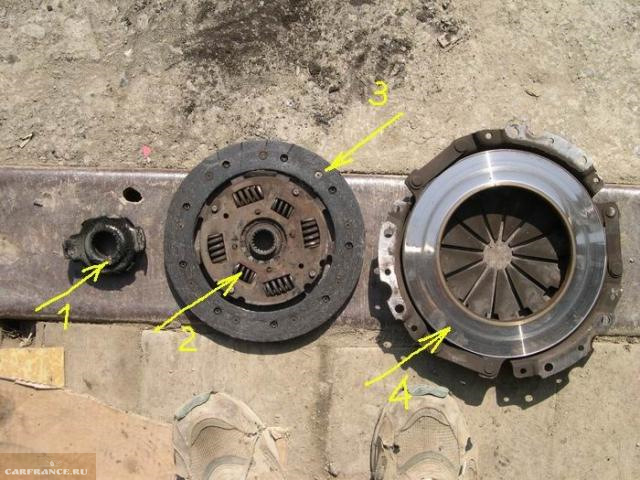

Подшипник (1) меняем однозначно, пружины (2) и накладки (3) изношены – диск под замену, поверхность корзины (4) переживёт ещё один диск.

Особенности

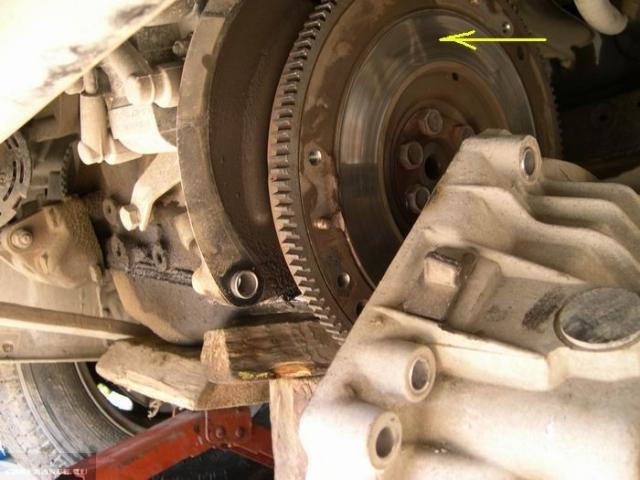

Заодно проверяем состояние маховика.

Далее действуем по обстановке. Если необходима замена всего сцепления в сборе, откручиваем корзину от маховика и устанавливаем новый комплект . Для правильной установки ведомого диска нам понадобится оправка, о которой мы уже говорили. При установке необходимо наживить болты крепления новой корзины, затем вставить оправку в ведомый диск и попасть в маховик. Таким образом мы соблюдаем соосность первичного вала КПП и маховика.

Выжимной подшипник ВАЗ 2114 — элемент сцепления, который расположен в муфте. В сборе механизм муфты сцепления предназначен для передачи осевого усилия на нажимной диск, который отводит ведомый фланец из зацепления, в результате чего крутящий момент двигателя не передаётся к трансмиссии.

Замена выжимного подшипника ВАЗ 2114 – ремонт который отличается своей сложностью процесса демонтажа узла, так как, чтобы поменять детальvсначала снимается КПП. Отметим, что без снятия коробки передач (КП) так же возможно поменять подшипник, но при этом сложность ремонта и риск не корректной замены увеличиваются.

Муфта с выжимным подшипником (ВП) – это механизм непосредственно участвующий в работе сцепления, поэтому неисправность этого узла недопустима. Если вы слышите гул или шум при работе сцепления, то потребуется заменить подшипник, а иногда сцепление в сборе.

Подробная инструкция сопровождается 50 фото с несколькими видео. В первую очередь статья ориентирована, чтобы помочь вам правильно и корректно снять блок скоростей, проверить состояние ВП с сцеплением, заменить детали при необходимости.

Каким должен быть ведомый диск сцепления:

Фрикционные накладки являются самой дорогостоящей деталью. Именно по их состоянию можно определить качество ведомого диска. Производители дешевых дисков и подделок не в состоянии выполнить всех требований, предъявляемых к изготовлению фрикционных накладок, поэтому на их изделиях можно заметить трещины, сколы, неровности и различные шероховатости, чего быть не должно. На накладках не допускается замасливание или наличие пятен от других жидкостей.

Следует обратить внимание на общее качество всей клёпки. Заклёпки должны быть идентичны друг другу

Не допускаются и зазоры со смещениями у фрикционных накладок или демпферных пластин. На шлицах внутри ступицы допускается наличие следов от масла, но при этом они не должны иметь повреждений.

На демпферной пластине должен быть товарный знак в виде выштамповки фирменного логотипа или голограммы, также может быть лазерная маркировка или клеймо производителя. Это защита от контрафакта

Хотя и не все производители маркируют изделия подобным образом, обратить внимание будет не лишним

Как определить его износ?

В первую очередь элемент начнет издавать характерные шумы и звуки. Причем что самое интересное, во время движения на передаче их невозможно заметить. Но как только вы нажали на педаль сцепления, возникает страшный гул, а иногда и стук. Особенно он усиливается в зимнее время. Стоит отметить высокую надежность конструкции такой детали, как выжимной подшипник сцепления. Признаки неисправности данного узла на первых этапах заметить очень сложно. Иногда будет слышен легкий шелест, который вовсе не усиливается со временем. Однако этого признака вполне достаточно, чтобы продиагностировать элемент на неисправность. Также возникают трудности при включении передач, особенно задней. Включение скорости может сопровождаться характерным хрустом. Также этот симптом может говорить о неисправности синхронизаторов или нажимного и ведомого диска. Но в любом случае при появлении шумов нужно произвести диагностику всех компонентов узла. Стоит отметить, что подшипник изготовлен из прочной стали с малым коэффициентом расширения. Однако сам стакан весьма чувствителен к температурным перепадам. Его деформация может спровоцировать стук при нажатии педали. В таком случае необходимо срочно заменить выжимной подшипник сцепления. Признаки неисправности могут сопровождаться невозможностью выключения передачи. Оба диска будут находится в постоянном зацеплении. Похожий симптом возникает вследствие пробоя и утечки жидкости на сцепление. Педаль становится неэффективной. Эксплуатация автомобиля с такой поломкой влечет за собой повышенный износ синхронизаторов и шестерен трансмиссии.

Замена выжимного подшипника

Сложность замены подшипника заключается в том, что без демонтажа коробки передач (КПП) здесь не обойтись. А чтобы снять КПП, образно говоря, нужно разобрать еще «половину» автомобиля. Далее обо всем по порядку.

Работы по замене выжимного ВАЗ 2110, то есть разборке автомобиля для того, чтобы добраться до подшипника сцепления, следует начинать с установки автомобиля на яму или к подъемнику. После этого демонтируем, отсоединяем или отворачиваем следующие узлы и детали:

  • аккумулятор;
  • коробку воздушного фильтра с датчиком массового расхода воздуха;
  • трос сцепления;
  • верхние болты крепления КПП и гайку крепления стартера.

Далее, после отвинчивания левой и ослабления затяжки правой гаек крепления ступиц ослабляем болты крепления передних колес, автомобиль поднимаем на подъемнике. Если в распоряжении нет подъемника, следует поддомкратить автомобиль до отрыва его передних колес от поверхности

Для их отрыва нужно, уделив особое внимание безопасности, поочередно под каждую сторону кузова авто установить опоры

Снимаем колеса. Затем по очереди: грязезащитный фартук (защиту двигателя), на реактивной тяге привода переключения передач ослабляем крепление (перед ослаблением хомута полезным будет наметить старое место установки с целью облегчить регулировку рычага переключения скоростей при сборке), КПП освобождаем от тяги привода переключения передач и реактивной тяги, после отвинчивания оставшейся гайки демонтируем стартер, снимаем левый рычаг подвески с растяжкой и шаровой опорой. Для этого потребуется открутить стабилизатор поперечной устойчивости от рычага, шаровую опору и все соединительные крепления рычага.

Крышка картера сцепления снимается после отвинчивания крепящих ее трех болтов, сливаем масло из КПП, отсоединяем клемму от датчика скорости и провода выключателя света заднего хода, демонтируем левый привод (для обеспечения неподвижности сателлитов в КПП вместо привода можно вставить деревянную заглушку, отрезок резинового шланга или просто журнал, свернутый трубкой по диаметру отверстия). Правый привод допускается не демонтировать, в этом случае достаточно будет лишь ослабить гайку на его ступице, но сняв привод, работать будет значительно удобнее.

Далее необходимо вывесить двигатель (установить под него опору), что позволит избежать перекоса силового агрегата и обрыва шлангов печки после снятия КПП. Затем отворачиваем гайки крепления опор(ы), расположенных(ой) на КПП, отвинчиваем болты и гайку, крепящие картер сцепления к блоку цилиндров и кронштейн к КПП. Осталось отвести КПП от двигателя и снять ее. Установленная под двигателем опора остается до установки КПП на место и затягивания гаек на опорах(е).

Переходим к замене выжимного подшипника ВАЗ 2110. Для этого:

  1. Отжимаем его фиксатор.
  2. Снимаем выжимной подшипник в сборе с вала, а затем с держателя.
  3. Снимаем сам подшипник с муфты.

Перед заменой старого подшипника проверяем свободное вращение и отсутствие заеданий нового выжимного. Выступающая его сторона при установке обращается к муфте. Подшипник закрепляется держателем и устанавливается на вал, где фиксируется пружинной скобкой. При замене выжимного рекомендуется провести ревизию корзины и ведомого диска сцепления. Работы по установке КПП производятся в обратном порядке.

После сборки всех узлов и агрегатов необходимо проверить и при необходимости отрегулировать работу сцепления ВАЗ 2110. Выполняя замену без помощника, если есть все необходимые инструменты, работа не отнимет более 5 часов. Если замена будет происходить на СТО – цена вопроса по времени будет и того меньше.

Диагностика сцепления на ВАЗ-2110

Схема сцепления.

Тем не менее всякому сцеплению есть свой срок. Ресурс узла сильно зависит от стиля вождения и условий эксплуатации. А кроме того, от завода изготовителя комплекта. Кстати, менять сцепление в сборе из-за вышедшего из строя ведомого диска или выжимного подшипника вовсе не обязательно, это дорого.

Но и замена любого элемента механизма, как и всего сцепления целиком, на СТО обойдётся не менее 3-5 тысяч рублей, не считая стоимости материалов. Поэтому есть смысл заняться ремонтом самостоятельно. Это не самая простая операция, но вполне доступная даже для начинающего водителя.

Комплект сцепления: корзина, диск, подшипник и оправка.

Признаки неисправности

Перед тем, как снимать сцепление на ВАЗ-2110, необходимо выяснить его состояние по признакам:

  1. Сцепление буксует. Это подразумевает, что при изменении оборотов двигателя, часть крутящего момента теряется при пробуксовке фрикциона ведомого диска — обороты растут, а тяги нет. Вариантов может быть несколько — либо износились фрикционные накладки ведомого диска, либо нарушена регулировка свободного хода педали сцепления. Замена диска нужна в первом случае.
  2. Сцепление ведёт. При полностью выжатой педали сцепление не выключается. То есть часть крутящего момента ещё передаётся на КПП, ведущий и ведомый диски не размыкаются. В этом случае поможет либо регулировка того же свободного хода педали, либо замена выжимного подшипника, корзины сцепления, если регулировка не дала результатов.
  3. Сцепление вибрирует. Наблюдаем вибрации в области КПП на определённых оборотах или постоянно. В этом случае сцеплению необходима замена, скорее всего, вышла из строя корзина.
  4. Сцепление шумит. Повышенный шум при нажатии на педаль, посторонние звуки при переключении передач. Вероятнее всего, вышло из строя либо все сцепление в сборе, либо корзина или выжимной подшипник. Необходима замена комплекта.

При появлении одного из этих симптомов и, убедившись в том, что регулировка не даёт результатов, приступаем к разборке сцепления своими руками, чтобы не тревожить специалистов, время и труд которых обойдётся нам круглую сумму. Сами же мы сможем заменить сцепление в сборе за час, максимум два.
